Общая характеристика объекта и задачи экспертизы
В ходе работы над данным проектом специалисты исследовательского учреждения провели комплексный анализ условий эксплуатации трубопроводной сети, а также всестороннее изучение документации, относящейся к проекту и последующему обслуживанию. Цель экспертизы заключалась в установлении фактических причин протечек, определении степени разрушения и оценке потенциального риска дальнейших потерь. Проект охватывает широкий спектр задач, включая идентификацию дефектов, оценку их влияния на целостность конструкции, а также разработку рекомендаций по устранению выявленных проблем. Важным аспектом работы стало соблюдение всех нормативных требований, включая ГОСТ 10704-91, ГОСТ 24856-2014, ГОСТ Р 27.102-2021 и СП 30.13330.2020, что обеспечило высокий уровень достоверности выводов и соответствие рекомендаций отраслевым стандартам. В результате работы эксперты сформулировали следующие ключевые цели, которые служат ориентиром для последующего анализа и принятия решений: • Выявить основные механизмы разрушения, влияющие на снижение прочности и герметичности труб. • Оценить степень и локализацию коррозионных повреждений как внутри, так и снаружи труб. • Определить влияние эксплуатационных параметров (скорость потока, качество воды, наличие шлама) на ускорение коррозии. • Предложить конкретные меры по восстановлению целостности системы, включая технические решения, материалы и методы ремонта. • Разработать план профилактических мероприятий, направленный на предотвращение повторного возникновения дефектов в течение ближайшего периода. Данные цели были реализованы через последовательный и системный подход, охватывающий этапы сбора данных, визуального контроля, лабораторного анализа и моделирования. Каждый из этих этапов был детально описан в отчете, что позволяет заказчику оценить качество проведённых работ и принять обоснованные решения по дальнейшим действиям.
Методика проведения экспертизы
Работа по определению причин протечек базировалась на комплексном сочетании аналитических и визуальных методов, а также применения специализированного оборудования. Основные этапы методики включают: • Сбор и анализ исходной документации, включая планы, схемы, данные о техническом обслуживании и исторические отчёты о неисправностях. • Физический осмотр трубопроводной сети, осуществленный при естественном и искусственном освещении, с применением фотофиксации и измерительных приборов. • Лабораторный анализ образцов коррозионных продуктов и воды, направленный на определение химических параметров и уровня коррозионной активности. • Оценка эксплуатационных параметров, включая скорость потока воды, частоту и качество обслуживания, а также оценку влияния внешних факторов, таких как температура и содержание кислорода. • Составление итогового отчёта, включающего структурированный список выявленных дефектов, их локализацию, степень повреждения и причины возникновения. Для обеспечения максимальной точности и воспроизводимости результатов использовались стандартизированные инструменты и методы измерения: ноутбук с установленным программным обеспечением, цифровой фонарь, фотокамера с объективом широкого спектра, линейка измерительная с поверкой, а также специализированные программные решения для обработки изображений.
Выявленные дефекты и их характеристики

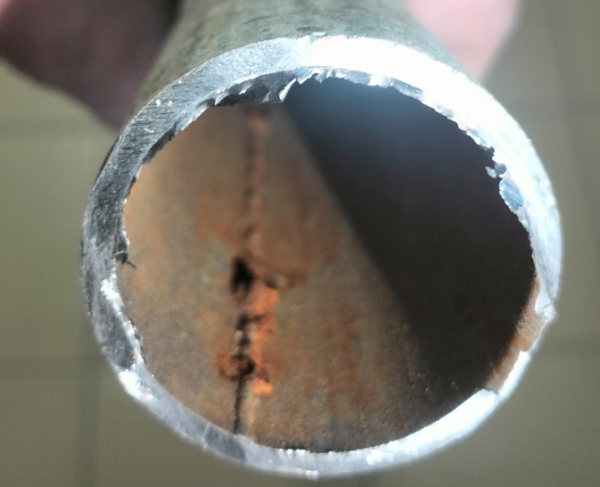

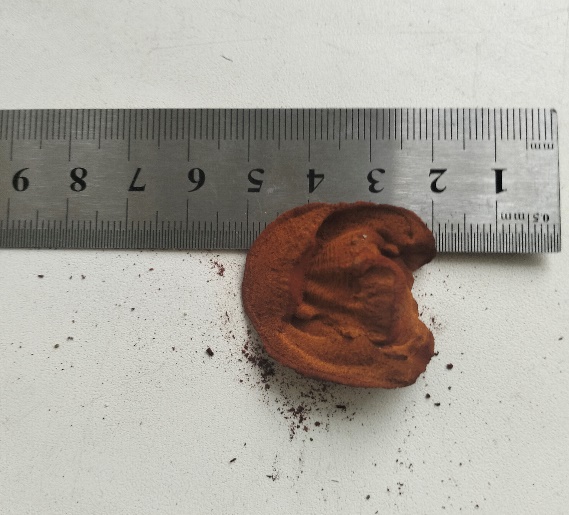

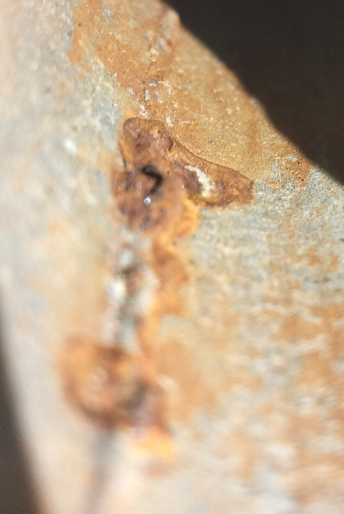

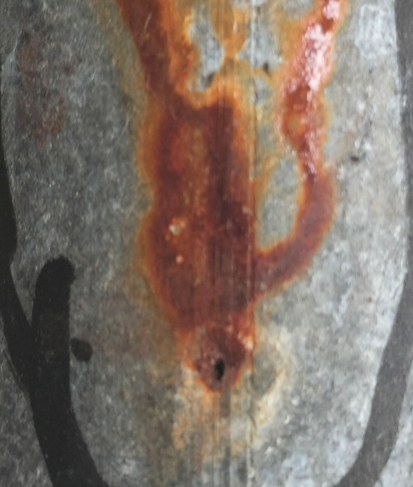

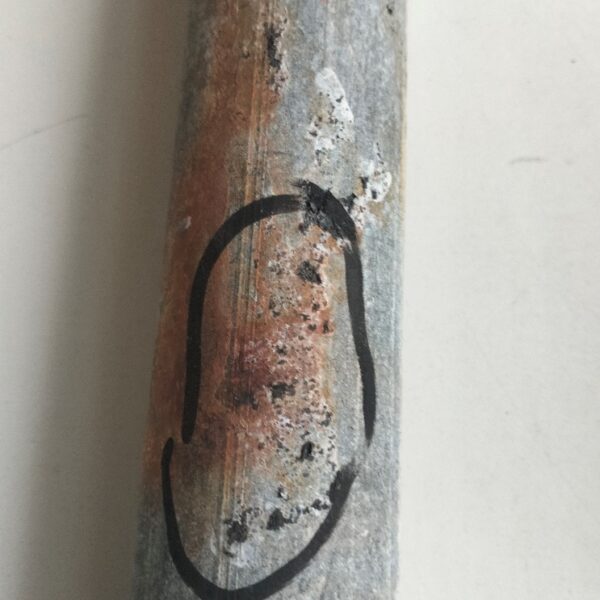

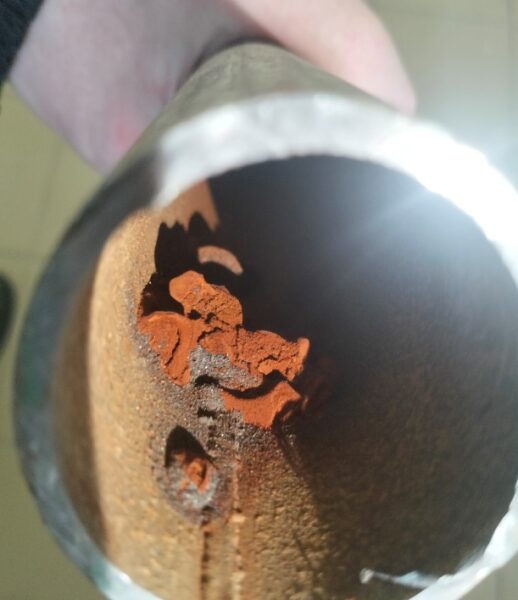

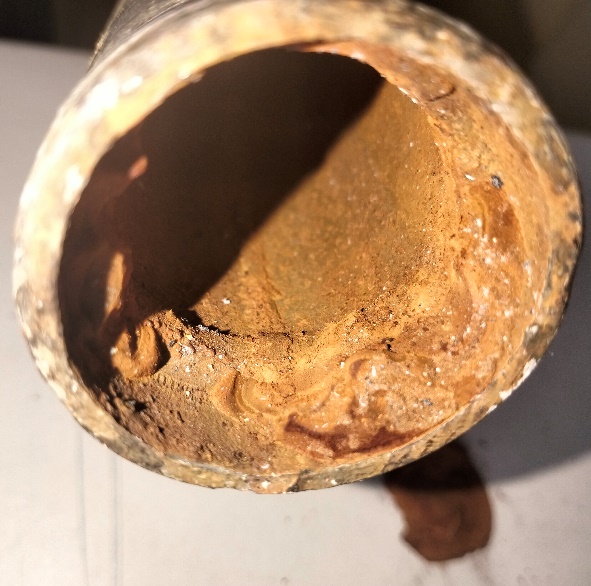

Анализ визуальных и лабораторных данных показал наличие разнообразных дефектов, влияющих на целостность и эксплуатационную безопасность трубопроводной системы. Ключевые пункты, которые были подтверждены данными обследования: 1. Коррозионные язвы и наросты на внутренней поверхности труб, проявляющиеся в виде тёмно‑коричневых дефектов, ограничивающих площадь металла и создающих локальные зоны разрушения. 2. Сквозные отверстия (свищи) на наружной поверхности, свидетельствующие о проникновении коррозии в глубину материала и возможной утечке жидкости. 3. Появление коррозионных продуктных наростов на участках, прилегающих к сварным швам и фитингам, что указывает на дефекты сварки и недостаточный контроль качества соединений. 4. Локальная коррозия, обусловленная подшламовой коррозией, проявляющаяся в виде разрыхлённых, пористых отложений на внутренней поверхности, что усиливает скорость разрушения при низкой скорости потока воды. 5. Обнаруженные признаки ускоренной коррозии, связанные с низким pH воды, низким содержанием солей жесткости, высоким уровнем кислорода и температурой горячей воды, что подтверждает наличие коррозионно‑активной среды. Собранные данные позволяют сформировать карту дефектов, отражающую их географическое распределение и степень повреждения, что становится основой для дальнейшего планирования работ по восстановлению и профилактике.
Выводы и рекомендации по устранению дефектов
На основании проведённого исследования сформулированы следующие выводы, которые служат руководством для последующих действий: • Основной фактор возникновения протечек – образование коррозионных язв на внутренней поверхности труб, которое связано с дефектами сварки и неблагоприятными условиями эксплуатации. • Проблема усиливается из-за низкой скорости потока воды (<0,2 м/с), которая приводит к накоплению шлама и повышенной коррозионной активности, а также из-за высокой коррозионности сетевой воды, характеризующейся отрицательными индексами Ланжелье и Ризнера. • Устранение дефектов требует комплексного подхода: ремонт сварных швов, замена повреждённых участков труб, улучшение качества воды (добавление ингибиторов коррозии, регулирование pH), увеличение скорости потока в пределах рекомендуемых значений (0,2–1,5 м/с). • Для долгосрочной профилактики необходимо разработать план регулярного мониторинга, включающий периодический осмотр, измерение параметров воды, контроль состояния сварных соединений, а также обучение персонала по правильному обслуживанию. • Дополнительно рекомендуется внедрить систему контроля качества сварки с использованием номенклатурных документов и сертификатов, а также применение современных технологий для предотвращения коррозии, включая защитные покрытия и антикоррозионные добавки.
Заключение и дальнейшие шаги
В завершение работы экспертизы предоставлен подробный отчёт, в котором изложены причины протечек, характер и локализация дефектов, а также рекомендации по устранению и профилактике. Этот документ служит основой для принятия решений заказчиком по ремонту и модернизации системы водоснабжения. На основе изложенных выводов предлагается составить план работ, включающий этапы разборки, замены повреждённых участков, техническую проверку сварных соединений и внедрение системы контроля качества. Для дальнейшей поддержки и консультаций готовы предоставить все необходимые материалы и профессиональную экспертизу, а также обсудить детали реализации рекомендаций.
