Объектом исследования стал жилой блок, расположенный в пригороде, где были обнаружены несоответствия внешнего вида и защитных свойств стеновых панелей. Экспертиза проводилась в соответствии с установленными нормами и требованиями, а также с учётом специфики эксплуатации помещений. Заказчик предоставил полный набор исходных данных, включая фотографии, договоры и спецификации материалов, что позволило сформировать целостную картину состояния. Основной задачей экспертизы было выявление причин появления дефектов, определение их характера (производственный или эксплуатационный) и оценка влияния на долговечность и эстетический вид панели. При этом особое внимание уделялось оценке соблюдения норм по защите поверхности, степени отслоения шпона и соответствию использованного покрытия ГОСТу. Все этапы экспертизы были зафиксированы в официальном заключении, включающем подробные выводы и конкретные рекомендации по замене дефектных элементов.
Методика исследования и этапы работы
Проведённый анализ основан на последовательном выполнении следующих этапов:
- Сбор и анализ исходных документов – включённые в пакет, включая договоры, спецификации и фотографии.
- Визуальный осмотр – специалиста провёл полный контроль поверхностей при естественном и искусственном освещении, фиксируя все признаки дефектов с помощью фототехники.
- Теоретический анализ дефектов – применяя классификацию ГОСТ 15467‑79 и ГОСТ 33095‑2014, эксперт определил типы повреждений (пятна, отслоение шпона, изменение цвета).
- Сравнение с нормативными требованиями – проверка соответствия поверхностных свойств, степени отслоения и внешнего вида ГОСТу 9.407 и ГОСТ 9.032.
- Формулирование выводов и рекомендаций – обоснование необходимости полной замены панелей, выбор подходящих материалов и методов монтажа.
Каждый из этих пунктов описан в отчёте, чтобы заказчик мог оценить обоснованность действий и принять решения на основе конкретных доказательств.
Используемое оборудование и средства измерения
Для проведения экспертизы использовались следующие приборы и устройства:
- Модернизированный фотокамера – модель Canon EOS 600D с объективом EF‑S 18‑55 мм, позволяющая фиксировать детали с высоким разрешением и точностью.
- Тепловизор – модель testo 883, предоставляющая детальную картину тепловых потерь и потенциальных участков трещин.
- Метрические инструменты – линейка, штангенциркуль, рулетка длиной 5 м для измерения толщины и размеров панелей.
- Нормативные справочники – ГОСТы, СП, а также специальные методические руководства по оценке отделочных материалов.
Все приборы имели действующие сертификаты поверки и соответствовали требованиям ГОСТ 22690‑2015, что гарантировало достоверность полученных измерений и фиксацию данных.
Проведённые измерения и результаты фотоконтроля
Во время визуального осмотра специалист зарегистрировал более десяти отдельных дефектных участков:

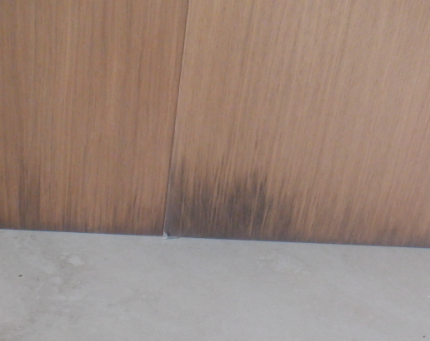

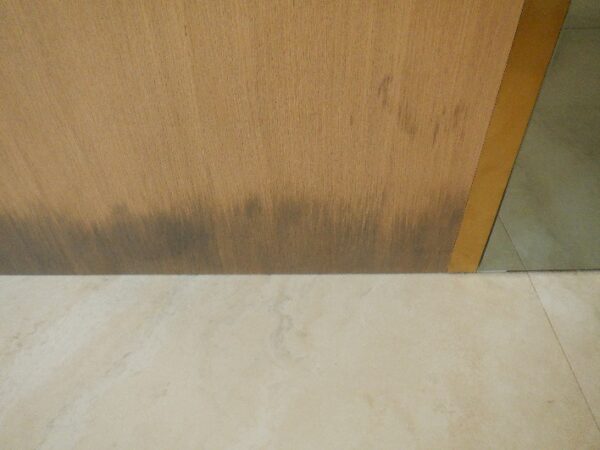

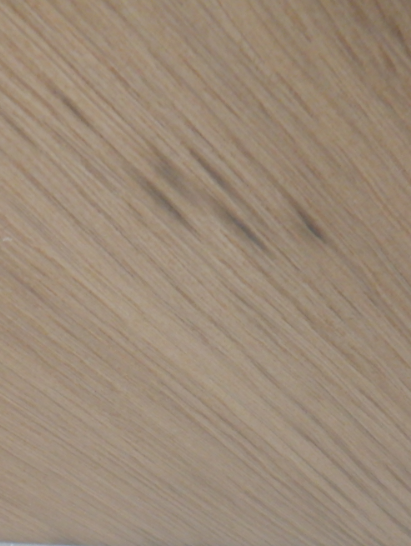

- Пятна темного цвета – покрытие потеряло свой первоначальный цвет, что привело к ухудшению эстетических характеристик.

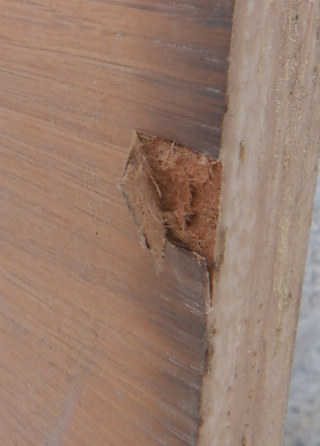

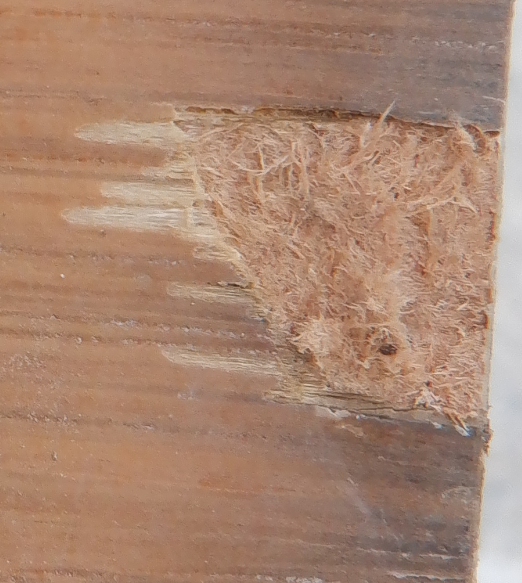

- Отслоение шпона кромки – в некоторых местах шпон отделился от основы, что указывает на недостаточное качество клеевого соединения.

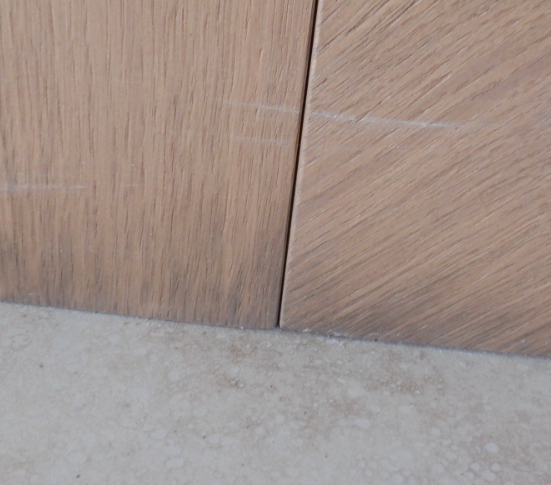

- Пробелы в покрытии – небольшие участки, где защитный слой отсутствует, открывая подложку и повышая риск коррозии.
Каждый дефект был измерен в миллиметрах, зафиксирован с помощью фотоконтроля и сопоставлен с нормативными значениями по площади поражения (не более 15 % для допустимого уровня). Фотоматериалы, включающие 12 снимков, позволяют визуально подтвердить описанные проблемы и дают возможность сравнить их с исходными изображениями.
Выводы и рекомендации по дальнейшим действиям
Проведённый анализ показал, что дефекты стеновых панелей в объекте возникли в результате несоответствия установленного процесса изготовления и эксплуатации, а именно:
- Отсутствие полного комплекта конструкторской документации и перечня материалов, что нарушает требования договора и ГОСТ.
- Неправильное применение лакокрасочного покрытия и клеевых материалов, не выдерживающих условий эксплуатации, что привело к потерям защитных свойств.
- Уменьшение эстетической ценности панелей из‑за пигментных изменений и отслоения шпона.
С учётом вышеизложенного экспертиза рекомендует:
- Полную замену всех дефектных панелей на новые, соответствующие требованиям ГОСТ 33095‑2014 и ГОСТ 9.407.
- Использование качественных клеевых соединений с обязательной проверкой на совместимость материалов.
- Проверку и согласование конструкторской документации до начала монтажа, чтобы исключить повторение ошибок.
- Регулярный контроль состояния поверхностей в течение первых 12 месяцев эксплуатации, чтобы своевременно выявлять новые дефекты.
Рекомендации основаны на результатах лабораторных и визуальных измерений, а также на строгом соблюдении нормативных требований, что обеспечивает безопасную и долговечную эксплуатацию объекта.
