Общая характеристика объекта обследования

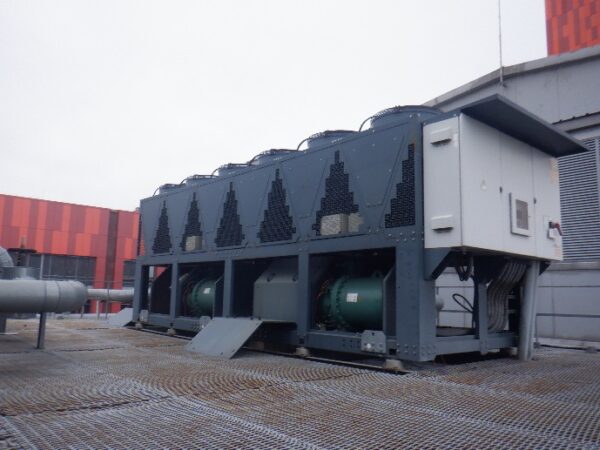

В ходе комплексного обследования было определено, что холодильная установка, находящаяся в коммерческом здании, обслуживает системы кондиционирования и вентиляции офисных помещений. Установка представляет собой моноблочную конструкцию с винтовыми компрессорами, кожухотрубным испарителем, воздушным конденсатором и системой управления. С момента последнего обслуживании, которое было зафиксировано в отчётах сервисной компании, оборудование демонстрирует признаки износа и нарушение технологического цикла, вызванные избыточным давлением и гидравлическим ударом в контурах. Признаки нарушения включают: снижение эффективности теплообмена в испарителе, износ поверхностей трубопроводов, частые сбои в работе систем контроля и предохранительных клапанов. На основании данных визуального осмотра, измерений параметров системы и анализа сервисных журналов, эксперты пришли к выводу о полной потере функциональности ключевых узлов. Ключевыми факторами, приведшими к отказу, стали: некорректная работа вентиляторов, нарушение герметичности испарителя и, как следствие, разгерметизация контура, что привело к попаданию хладоносителя в фреоновые линии. Следует отметить, что при таких условиях, избыточное давление может вызвать разрушение стенок труб, что приводит к утечке и дополнительному ущербу. Экспертиза выявила, что система не соответствует современным требованиям безопасности и эффективности, установленным ГОСТ‑иСП нормативами. В результате было сформировано несколько ключевых выводов, которые описываются ниже: • Установка находится в состоянии неполной работоспособности. • Химический состав хладагента и масла соответствует оригинальным характеристикам, но его концентрация нарушена из‑за утечки. • Система управления и датчики находятся в пределах допустимых отклонений, однако их интеграция с эксплуатационными датчиками нарушена, что препятствует своевременному выявлению критических состояний. • Дальнейшая эксплуатация в текущем состоянии представляет риск для работников и окружающей среды, а также приводит к неэффективному потреблению энергии. В результате анализа всех вышеперечисленных параметров, экспертиза пришла к заключению о необходимости проведения капитального ремонта и, возможно, замены ключевых компонентов.
Методика обследования и использованные инструменты
Для получения достоверных результатов экспертизы применялась современная методика, включающая в себя несколько этапов: 1. **Сбор и анализ технической документации** – были рассмотрены схемы, спецификации и сервисные отчёты по установке, а также рекомендации производителя. 2. **Визуальный осмотр** – проводился при естественном и искусственном освещении, фокусировался на визуальной оценке узлов и компонентов. 3. **Невредительные измерения** – использовались инфракрасные тепловизоры для выявления температурных аномалий, ультразвуковые датчики для контроля толщины стенок труб и измерительные щупы для оценки уровня хладагента. 4. **Физические испытания** – проверка давления и температуры в различных точках контура, измерение рабочих параметров вентиляторов и компрессоров, а также контроль показателей системы управления. 5. **Анализ результатов** – все данные были проанализированы в соответствии с ГОСТ‑иСП требованиями, после чего были сформированы выводы и рекомендации. Ниже приведен список основных приборов, использованных при обследовании: — Инфракрасный тепловизор — Ультразвуковой датчик толщины стенки труб — Манометрический набор для измерения давления — Электронный набор измерения параметров вентиляторов и компрессоров — Программное обеспечение для обработки данных и построения графиков. Эти инструменты позволяют получить точные и объективные данные о состоянии оборудования, не нарушая его целостности.
Ключевые результаты визуального осмотра и измерений

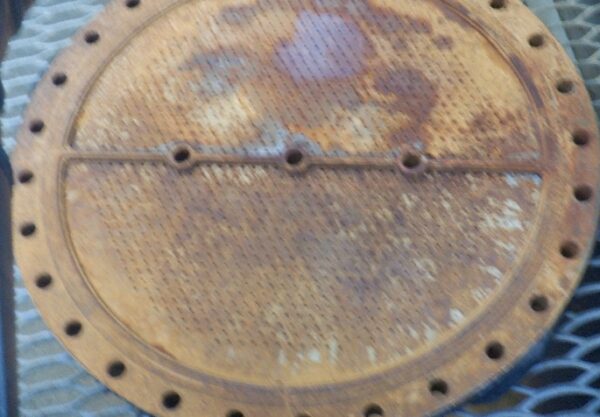

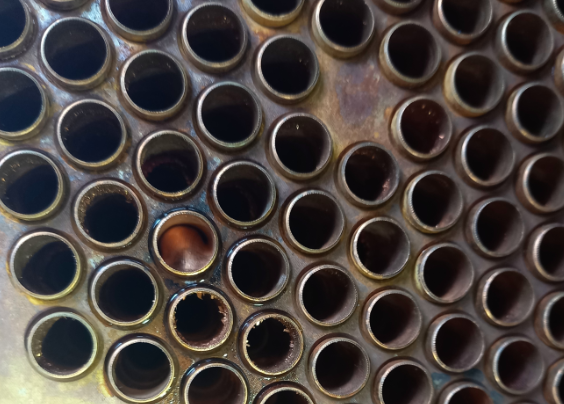

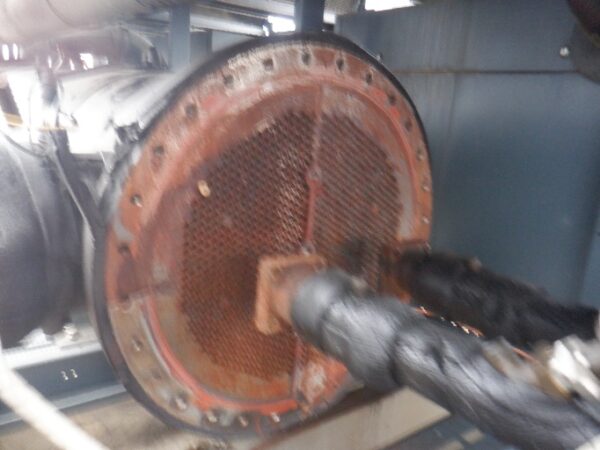

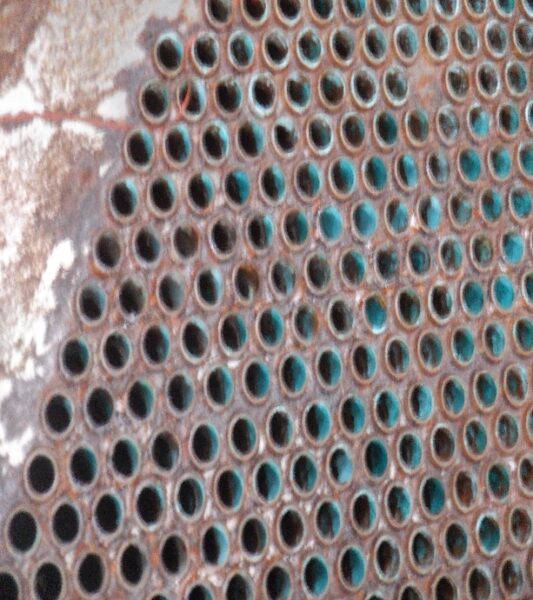

Объект обследования продемонстрировал ряд явных дефектов, которые включают: • Разгерметизация контура испарителя, выявленная при проверке герметичности соединений и обнаружении утечек. • Отклонение уровня хладагента от норм, что свидетельствует о потере жидкости и ухудшении теплообмена. • Повреждения стенок трубопроводов, наблюдаемые как трещины и деформации в местах крепления. • Нарушение работы предохранительных клапанов, которые не срабатывали при повышенном давлении. • Неравномерный нагрев и охлаждение в системе, указывающий на недостатки в работе вентиляторов. Согласно данным измерений, давление в первом контуре превысило допустимый уровень, что привело к активации предохранительного клапана. Это событие подтвердило наличие критического отказа, классифицированного как «полный внезапный отказ» в рамках ГОСТ Р 27.102‑2021.
Сводные рекомендации по восстановлению и модернизации
С учётом выявленных дефектов и оцененной экономической целесообразности, экспертиза сформировала рекомендации, которые разделены на несколько категорий:
- **Капитальный ремонт** – рекомендуется провести разборку и замену испарителя, воздушного конденсатора, компрессоров и всех повреждённых труб.
- **Обновление системы управления** – внедрение современных датчиков и программного обеспечения для контроля параметров, а также интеграция с системами мониторинга.
- **Улучшение системы вентиляции** – установка новых вентиляторов с повышенной мощностью и более эффективной теплообменной поверхностью.
- **Перезапуск и тестирование** – после ремонта выполнить полный цикл тестирования, включая проверку герметичности, работу предохранительных клапанов и стабильность системы под нагрузкой.
- **План обслуживания** – разработать график профилактических работ, включая регулярные проверки герметичности, уровней хладагента и состояния компрессоров.
Кроме того, учитывая экономический фактор, специалисты отметили, что стоимость капитального ремонта, включая замену основных узлов, сопоставима с затратами на покупку нового оборудования. Поэтому рекомендуется рассмотреть вариант замены целого агрегата на более современную модель с улучшенными характеристиками энергоэффективности и надёжности.
Выводы экспертизы
В результате комплексного обследования, проведенного независимым экспертом, установлено следующее: 1. Холодильная установка находится в неполно работоспособном состоянии из‑за критического отказа ключевых компонентов. 2. Причина отказа – сочетание избыточного давления, гидравлического удара и разгерметизации контура, что привело к значительным повреждениям трубопроводов и потере эффективности теплообмена. 3. Экономически целесообразно провести капитальный ремонт или заменить агрегат целиком, учитывая сопоставимость стоимости ремонта и покупки нового оборудования. 4. Система управления и датчики требуют модернизации для обеспечения надёжного мониторинга и своевременного реагирования на отклонения. 5. Рекомендовано разработать план профилактических работ, который позволит избежать повторного возникновения подобных отказов и повысить долгосрочную надёжность оборудования.Приложения
- Технические схемы и спецификации оборудования
- Протоколы измерений и анализ данных
- Сертификаты соответствия и рекомендации производителя
- Расчёт стоимости ремонта и предложения по замене оборудования
Таким образом, проведённая экспертиза позволила выявить критические недостатки холодильной установки, оценить их влияние на эксплуатацию и предложить конкретные, экономически обоснованные меры по восстановлению и модернизации, которые будут способствовать повышению надёжности, безопасности и энергоэффективности данного оборудования.
