Проведение экспертизы технического состояния детских и спортивных площадок

Проведение экспертизы технического состояния
детских и спортивных площадок

Заказчик: ГАУК г. Москвы ПКиО «ХХХХ»

Выполнено обследование игрового и спортивного оборудования на территории парка «ХХХХ пруды», (пересечение ул. ХХХХ, с ул. С. ХХХХй), Усадьбы «Алтуфьево (Алтуфьевское шоссе, д.147 – д.148), Этнографической деревни Бибирево (ул. Белозерская), Гончаровского парка (ул. Руставели, вл.7), Лианозовского парка (ул. Угличская, д.13), парка «Дубки» (ул. Дубки д. 6) на соответствие требованиям действующих нормативно-правовых актов (ГОСТ, СП).

ХХХХ парк



Фотофиксация

    1. ХХХХ ПАРК

Фото 1.1 Площадка для бадминтона (12)

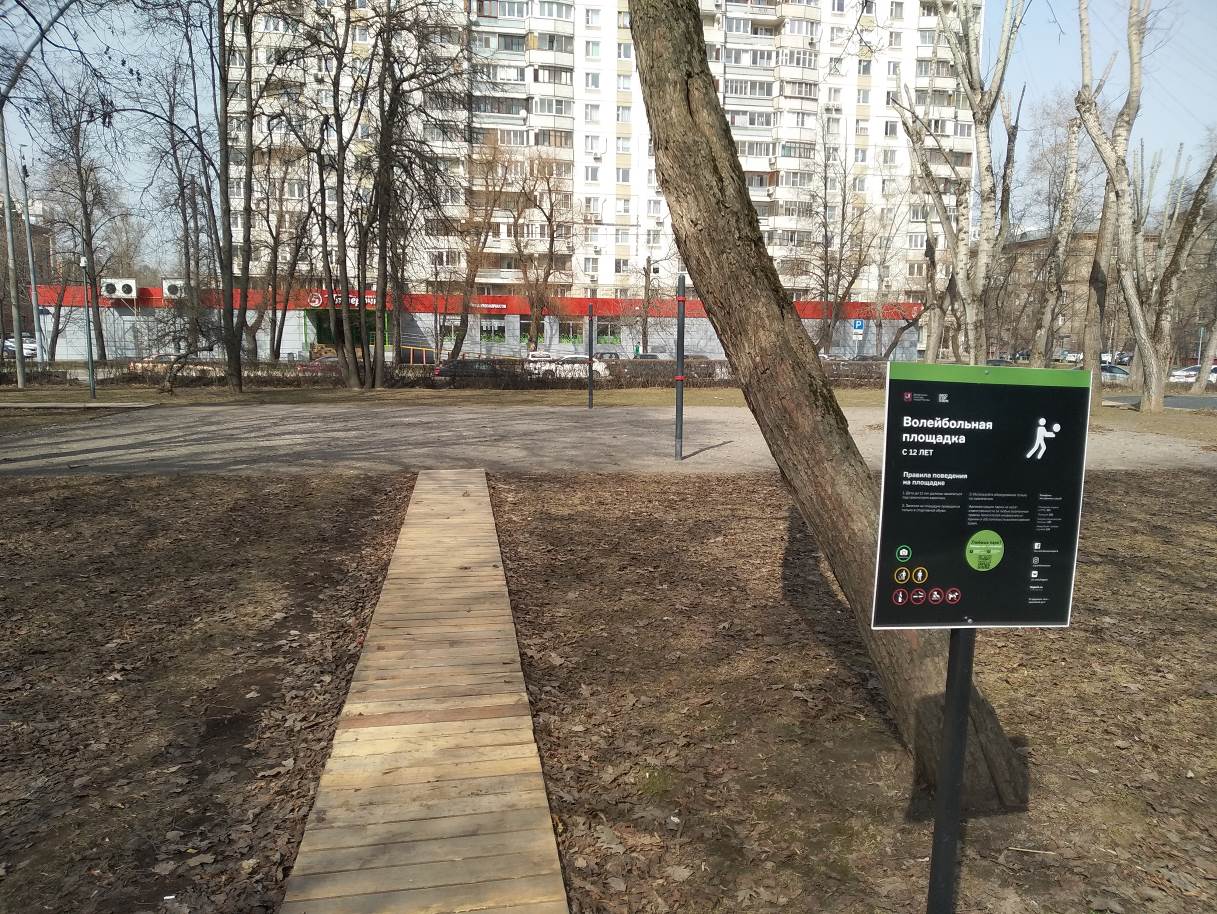

Фото 1.2 Волейбольная площадка (10)

Фото 1.3 Баскетбольная площадка (11)

Фото 1.4 Погнуто кольцо, сетка подвешена не на все предусмотренные крепления


Фото 1.5 Порвано покрытие Фото 1.6 Отсутствует крепление кольца

Фото 1.7

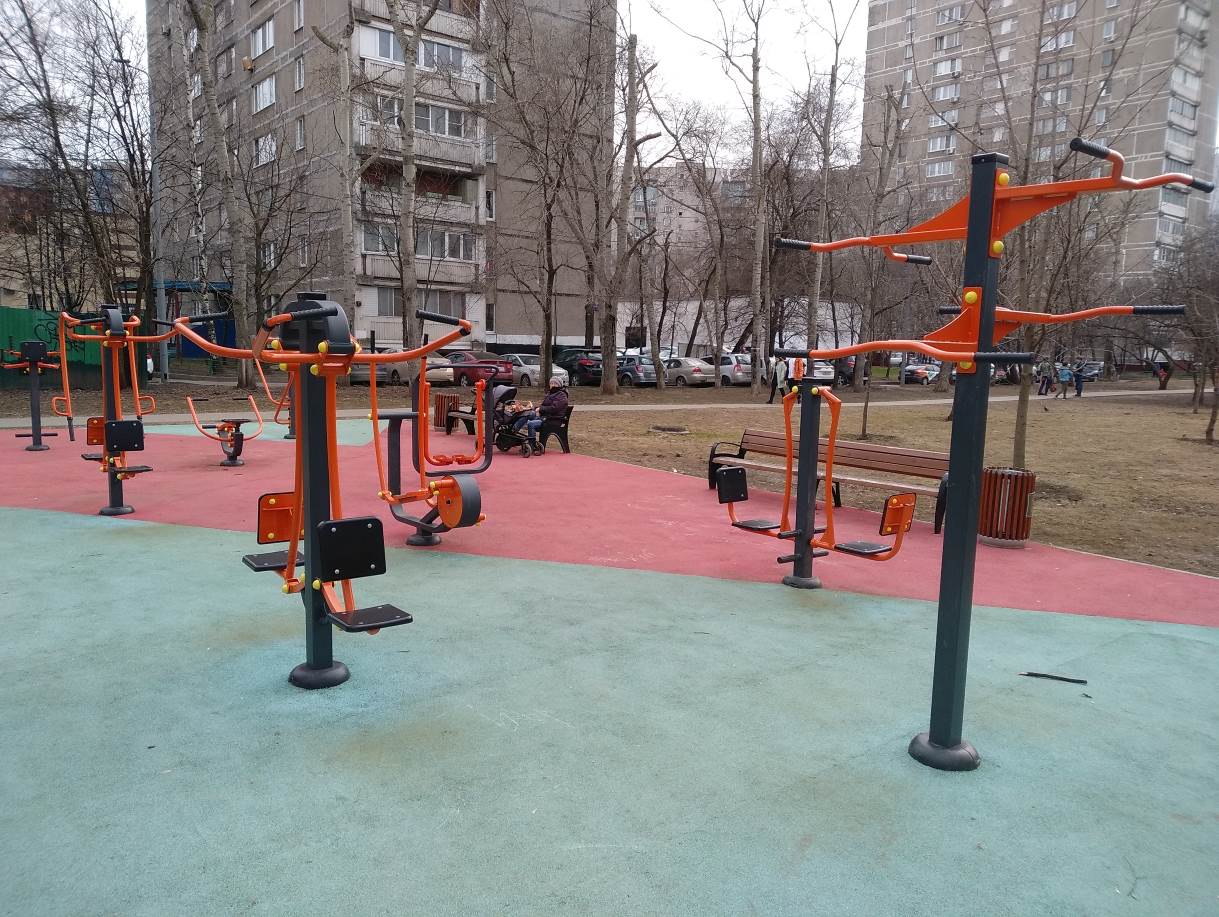

Фото 1.9 Тренажерная площадка (8)

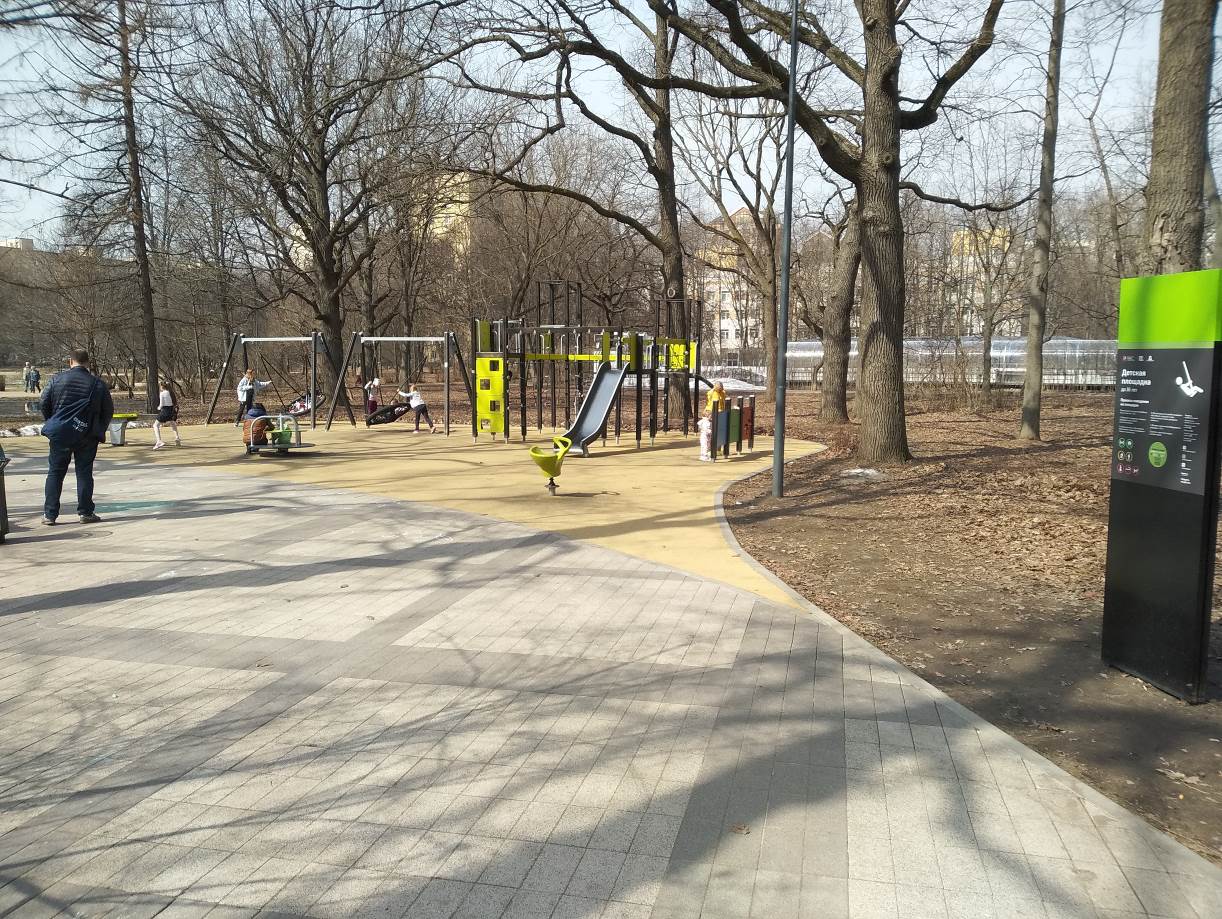

Фото 1.10 Детская площадка №6 (6)

Фото 1.11 Скейтпарк (14)

Фото 1.12 Скейтпарк (14)

Фото 1.13 Детская площадка №7 (7)


Фото 1.14 Порвано покрытие Фото 1.15 Трещины деревянных элементов

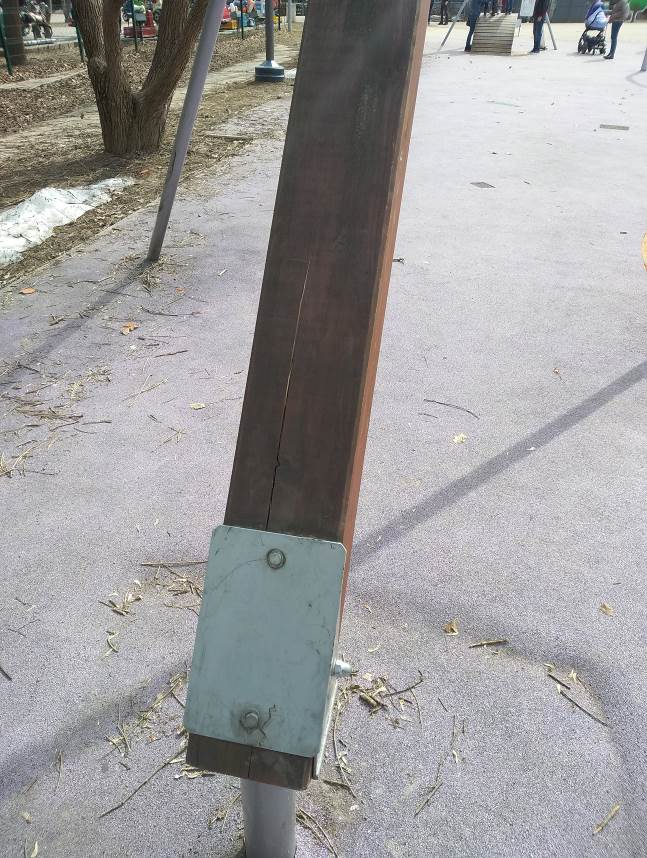

Фото 1.16 Расслоения деревянных элементов Фото 1.17 Трещины деревянных элементов

Фото 1.18 Детская площадка №5 (5) Белый комплекс игровой площадки к 13.05.21. был демонтирован, покрытие площадки возле коричневых комплексов восстановлено.


Фото 1.21 Фото 1.22


Фото 1.23 Фото 1.24

Покрытие восстановлено

Фото 1.24 Детская площадка №1 (1)


Фото 1.25 Фото 1.26

Трещины, расслоения деревянных элементов

Фото 1.30 Детская площадка №4 (2)


Фото 1.31 Сломана подножка качалки Фото 1.32 Расстояние менее 400мм

Фото 1.33 Детская площадка №2 (3)

Фото 1.34 Детская площадка №2 (3)

Фото 1.35

К 13.05.21. работы по восстановлению покрытия были выполнены

Фото 1.36 Детская площадка №3 (4)

К 13.05.21. игровой комплекс был демонтирован


Фото 1.37 Люфт втулки крепления Фото 1.38 Расстояние меньше 400мм

Фото 1.43 Воркаут площадка (9)


Фото 1.44 Фото 1.45

Отслоение ЛКП, следы коррозии

    1. УСАДЬБА «АЛТУФЬЕВО»

Фото 2.1 Детская тренажерная площадка №3 (7)

Фото 2.2 Детская площадка №2 (8)

Фото 2.3 Детская площадка №1 (1)

Фото 2.8 Баскетбольная площадка (5)

Фото 2.11 Волейбольная площадка (4.2)

Фото 2.12 Неровности покрытия

Фото 2.13 Волейбольная площадка (4.1)

Фото 2.14 Неровности покрытия

Фото 2.15 Тренажерная площадка (2)

Фото 2.18 Скол ЛКП на ручке

Фото 2.19 Воркаут площадка (3)


Фото 2.20 Фото 2.21

Потертости, сколы ЛКП, следы ржавчины на перекладинах

    1. ЭТНОГРАФИЧЕСКАЯ ДЕРЕВНЯ БИБИРЕВО

Фото 3.1 Детская площадка №1 (1)

Фото 3.2 Детская площадка №1 (1)


Фото 3.3 Отсутствует элемент Фото 3.4 Качели


Фото 3.5 Следы износа металла карабина Фото 3.6 Повреждения термоусадки цепей


Фото 3.7 Расстояние менее 400мм Фото 3.8 Игровые сети


Фото 3.9 Фото 3.10

Использованы не инвентарные крепления элементов игрового оборудования


Фото 3.11 Фото 3.12

Люфт перекладины качалок


Фото 3.13 Трещины основания 3.14 Порваны амортизаторы

Фото 3.15 Игровой комплекс

Фото 3.16 Лопина, отслоение ЛКП, следы ржавчины на перекладине

Фото 3.17 Качалки, игровой комплекс


Фото 3.18 Не закреплена ручка качалки Фото 3.19 Сломан корпус качалки


Фото 3.20 Карусель Фото 3.21 Отсутствует часть крепежей

3.22 Игровой комплекс

3.23 Трещины на деревянном элементе


Фото 3.24 Фото 3.25

Отслоение ЛКП с деревянных элементов


Фото 3.26 Фото 3.27

Площадка для минифутбола (4)


Фото 3.28 Фото 3.29

Не равномерно закреплена защитная сетка и сетка на воротах


Фото 3.30 Фото 3.31

Не жестко зафиксированы металлоконструкции ворот

Фото 3.32 Воркаут площадка (5)


Фото 3.33 Фото 3.34

Расслоения элементов деревянного настила

Фото 3.35 Тренажерная площадка (3)


Фото 3.36 Тренажер Фото 3.37 Отсутствует амортизатор


Фото 3.38 Тренажер Фото 3.39 Отсутствует амортизатор

Фото 3.40 Отсутствует крепление сидения


Фото 3.41 Тренажер Фото 3.42 Отсутствует амортизатор


Фото 3.43 Тренажер Фото 3.44 Отсутствует амортизатор

Фото 3.45 Баскетбольная площадка (6)

Фото 3.46 Детская площадка №2 (2)

Фото 3.47 Детская площадка №2 (2)


Фото 3.52 Фото 3.53

Люфт элементов в месте соединения деталей сиденья и боковины

    1. ПАРК «ХХХХ ПРУДЫ»

Фото 4.1 Детская площадка №1 (1)


Фото 4.2 Фото 4.3

Повреждение противоударного покрытия качалки

Фото 4.4 Детская площадка №2 (2)


Фото 4.5 Фото 4.6

Не установлены колпачки на резьбовые соединения комплекса «паравозик»


Фото 4.7 Фото 4.8

Люфт вращающегося элемента карусели


Фото 4.9 Фото 4.10

Отсутствуют защитные колпачки на концах резьбовых соединений

Фото 4.11 Детская площадка №3 (3)

Фото 4.12 Воркаут площадка (6.)

Фото 4.13 Баскетбольная площадка (1.)

Фото 4.13 Площадка для пинг-понга (2.)

Фото 4.14 Площадка для минифутбола (3.)

Фото 4.15 Площадка для волейбола (5.)

Фото 4.16 Теннисный корт (4.)

Фото 4.17 Детская площадка №5 (4)

Фото 4.18 Детская площадка №4 (5)


Фото 4.19 Фото 4.20

Трещины, расслоения, щели в брусьях детской горки


Фото 4.21 Фото 4.22

Трещины, расслоения, щели в брусьях детской песочницы

Фото 4.23 Тенажерная площадка (7)


Фото 4.24 Фото 4.25

Некачественный сварочный шов, лопины металла по шву, не выполнена защита от коррозии

Фото 4.26

Лопины металла по сварочному шву

    1. ПАРК «ДУБКИ»

Фото 5.1 Детская площадка №3 (3)

Фото 5.2 Детская площадка №2 (2)

Фото 5.3 Детская площадка №2 (2)

Фото 5.4 Детская площадка №1 (1)

Фото 5.5 Площадка для игры в бадминтон (3.)

Фото 5.6 Воркаут площадка (2.)

Фото 5.7 Площадка для пинг-понга (7.)


Фото 5.8 Волейбольные площадки (4.)

Фото 5.11 Тренажерная площадка (5.)

C:\Users\Юрий\AppData\Local\Microsoft\Windows\INetCache\Content.Word\IMG_20210413_130936.jpg

Фото 5.11 Тренажерная площадка (5.)

Фото 5.12 Воркаут площадка (6.)

    1. ГОНЧАРОВСКИЙ ПАРК

Фото 6.1 Волейбольная площадка (5)

Фото 6.2 Детская площадка №2

Фото 6.3 Детская площадка №1 (3)

Фото 6.4 Детская площадка №1 (3)

Фото 6.6 Воркаут площадка (4)


Фото 6.7 Фото 6.8

Потертости, сколы ЛКП перекладин


Фото 6.9 Фото 6.10

Не установлены колпачки на концах резьбовых соединений


Фото 6.11 Фото 6.12

Отсутствуют амортизаторы

Фото 6.13 Тренажер огражден на время ремонта


Фото 6.14 Фото 6.15

Люфт втулок вращающихся элементов тренажера


Фото 6.16 Фото 6.17

Люфт втулок вращающихся элементов тренажера

Фото 6.18 Детская площадка №3 (1)

Фото 6.19Детская площадка №3 (1)

Детская игровая и спортивная площадка – это место, где дети проявляют максимальную активность, свойственную их возрасту. Однако игры с друзьями, катание с горки, качели и другие развлечения могут не только принести удовольствие, но и стать причиной серьезной травмы. Поэтому законодательством разработаны специальные требования к оборудованию детских игровых и спортивных площадок, которые позволяют снизить риски получения повреждений к минимуму. Эти нормы отражены в ряде регламентирующих документов, в частности, ГОСТ Р-52169, ГОСТ Р-52301, ГОСТ Р-55677, ГОСТ Р-57538 Наиболее существенными требованиями, определяющими степень травматичности данного места являются:

Виды оборудования. Требования к детским игровым площадкам подразумевают, что на них устанавливаются конструкции, способствующие физической активности и безопасному отдыху ребенка. К такому оборудованию относятся горки, подвесные мосты, лестницы, качели и т. д. Кроме того, по нормам на детской площадке, расположенной около проезжей части, должны монтироваться ограждения, предотвращающие случайное или намеренное попадание ребенка на дорогу. Также рекомендуется размещать информационные вывески с перечнем правил обращения с оборудованием. Никаких других конструкций, целью которых не является физическое развитие и отдых детей, на площадке быть не должно.

Размеры оборудования. Габариты конструкций, установленных на площадке, должны позволять ребенку без труда воспользоваться их функциями. При этом размеры оборудования обязаны соответствовать росту детей в той возрастной категории, для которой оно разрабатывалось. Диаметр поручней, перил, перекладин, и других элементов для захвата руками необходимо адаптировать к ладони ребенка. Размеры сеток, лестниц, отверстий, ячеек и т. д. должны подбираться так, чтобы исключить застревание тела, конечностей и головы детей.

Качество конструкций. Нормативные требования к детским игровым и спортивным площадкам существенно ограничивают перечень материалов для оборудования. В частности, из него исключаются горючие и токсичные пластики, некоторые породы древесины, необработанный металл и т. д. Основным требованием к качеству изготовления оборудования является отсутствие острых углов, сколов, заусенцев и других дефектов поверхности, а также выступающих болтов, шурупов и прочих крепежей. Сварочные швы должны быть зашлифованы и окрашены. Сами конструкции должны быть надежно закреплены, иметь запас механической прочности и устойчивости к коррозии, исключать возможность самостоятельного демонтажа без применения специального инструмента.

Доступ к конструкциям. Все оборудование, установленное на детской площадке, должно быть полностью доступно не только играющим детям (соответствующей возрастной категории), но и их родителям. В частности, при изготовлении конструкций требования безопасности предписывают учитывать возможность быстрого удаления ребенка взрослым человеком из игровой зоны в экстренных случаях. Все лестницы, трапы и стремянки должны иметь постоянный наклон и обеспечивать беспрепятственный доступ детей к функциям конкретного оборудования.

Покрытие площадок. Опорные поверхности, используемые детьми во время игры, должны быть облицованы противоскользящим и смягчающим удар материалом. При этом требования к покрытию детских игровых площадок исключают использование отделки с высоким абразивным действием, сыпучих грунтов (песка, мелкого щебня и т. д.). Подходящими материалами являются утрамбованный грунт, газон, а также современные полимерные покрытия.

В результате осмотра конструкций игровых и спортивных площадок выявлены следующие повреждения и недостатки:

  1. Сколы, отслоения лакокрасочного покрытия на металлических и деревянных конструкциях – не соответствие ГОСТ 52169-2012 4.3.3 Элементы оборудования из металла должны быть защищены от коррозии (или изготовлены из коррозионностойких материалов), 4.3.8 Наличие шероховатых поверхностей, способных нанести травму ребенку, не допускается. 4.2.10 Древесина и защитные средства древесины должны быть стойкими к атмосферным воздействиям. ГОСТ 55677-2013 п.4.3 Наличие шероховатых поверхностей, способных нанести травму, не допускается (Фото 1.44, 1.45, 2.18, 2.21, 2.22, 3.24, 3.25, 6.7, 6.8.)
  2. Расстояние между нижней частью сиденья качелей и покрытием менее 400мм – не соответствие ГОСТ 52169-2012 4.3.19 Расстояние между ударопоглощающим покрытием игровой площадки и подвижными элементами оборудования должно быть не менее 400 мм. (Фото 1.32, 1.38,)
  3. Сломаны или отсутствуют детали и элементы конструкций оборудования, частичное отсутствие креплений – не соответствие ГОСТ 52169-2012 п.4.3.2 Конструкцией оборудования должна быть обеспечена прочность, устойчивость, жесткость и пространственная неизменяемость. ГОСТ 55677-2013 п.4.1 Применяемые материалы должны обеспечивать прочность и устойчивость оборудования с учетом климатических и погодных условий; (Фото 1.4, 1.6, 1.31, 3.1, 3.5, 3.6, 3.9, 3.10, 3.14, 3.16, 3.18, 3.19, 3.21, 3.28, 3.29, 3.30, 3.31, 3.37, 3.39, 3.40, 3.42, 3.44, 4.3, 4.25, 4.26, 5.9, 5.10, 6.11, 6.12 )
  4. Люфт подвижных элементов оборудования — не соответствие ГОСТ 52169-2012 4.3.2 Конструкцией оборудования должна быть обеспечена прочность, устойчивость, жесткость и пространственная неизменяемость п.4.3.18 Подвижные, а также подвижные и неподвижные элементы оборудования не должны образовывать сдавливающих или режущих поверхностей. ГОСТ 55677-2013 п.4.4.1 Подвижные, а также подвижные и неподвижные элементы оборудования не должны образовывать сдавливающих или режущих поверхностей (Фото 1.37, 3.11, 3.12, 4.8, 6,15, 6.16, 6,17 )
  5. Отсутствует накладка на конце болтовых и резьбовых соединении — не соответствие ГОСТ 52169-2012 п.4.3.9 Выступающие концы болтовых соединений должны быть защищены. ГОСТ 55677-2013 п.4.3 Выступающие концы болтов в пределах любой доступной части оборудования должны быть постоянно закрыты. (Фото 4.5, 4.6, 6.10)
  6. Лопины, трещины по сварному шву – не соответствие ГОСТ 52169-2012, ГОСТ 55677-2013 п.4.3. Сварные швы должны быть гладкими, ГОСТ 55677-2013 п.4.1 Применяемые материалы должны обеспечивать прочность и устойчивость оборудования с учетом климатических и погодных условий (Фото 4.25, 4.26)
  7. Трещины и расслоения , трухлявость деревянных элементов (бруса) — не соответствие ГОСТ 52169-2012 4.2.10 Древесина и защитные средства древесины должны быть стойкими к атмосферным воздействиям, 4.3.2 Конструкцией оборудования должна быть обеспечена прочность, устойчивость, жесткость и пространственная неизменяемость, 4.3.5 Элементы оборудования из древесины должны изготавливать из древесины классов «стойкие» и «среднестойкие» и не должны иметь на поверхности дефектов обработки (например, заусенцев, задиров, отщепов, сколов и т.п.), ГОСТ 55677-2013 п.4.3. Оборудование должно быть изготовлено из нерасщепляющейся древесины, не должно иметь на поверхности дефектов обработки (например заусенцев, задиров, отщепов, сколов и т.п.). (Фото 1.15, 1.16, 1.17, 1.25, 1.26, 1.43, 3.13, 3.23, 3.34, 4.19, 4.20, 4.21, 4.22)
  8. Нарушение целостности ударопоглощающего покрытия в следствии повреждений или при проведении ремонта оборудования (Фото 1.5, 1.14), неровности, проседания грунта под покрытием волейбольных площадок (Фото 2.12, 2.14)

III. ВЫВОДЫ

При обследовании игровых и спортивных площадок на территории парка «ХХХХ пруды», (пересечение ул. ХХХХ, с ул. С. ХХХХй), Усадьбы «Алтуфьево (Алтуфьевское шоссе, д.147 – д.148), Этнографической деревни Бибирево (ул. Белозерская), Гончаровского парка (ул. Руставели, вл.7), Лианозовского парка (ул. Угличская, д.13), парка «Дубки» (ул. Дубки д. 6) было выявлены неисправности, дефекты и отклонения, не соответствующие требованиям безопасности и ГОСТу Р 52169-2012, Оборудование и покрытия детских игровых площадок (безопасность конструкции и методы испытаний), ГОСТу 55677-2013 Оборудование детских спортивных площадок (безопасность конструкции и методы испытаний).

Для приведения оборудования и элементов в состояние, удовлетворяющее требованиям, для дальнейшей безопасной эксплуатации, балансодержателю необходимо своими силами или с привлечением специализированных компаний устранить вышеуказанные замечания по качеству и состоянию конструкций, частичной замене элементов и деталей, установке недостающих комплектующих, зачистке и окраске поверхностей.

Эксперт
