По результатам диагностического обследования работ по устройству грунтоцементных свай методом jet-технологии, выполненных ООО «» по адресу: г. Москва
ИСПОЛНИТЕЛЬ: ЗАО «Независимое агентство строительных экспертиз»
ДОГОВОР: № 0621-2 от «21» июня 2011 г.
ОБЪЕКТ: работы по устройству грунтоцементных свай методом jet-технологии, выполненные ООО «» на участке магистрали 4-го транспортного кольца.
АДРЕС ОБЪЕКТА: г. Москва, участок магистрали 4-го транспортного кольца.
ЦЕЛЬ ПРОВЕДЕНИЯ ЭКСПЕРТИЗЫ: ответить на следующие вопросы:
1). Соответствуют ли работы, фактически выполненные ООО «» на объекте. Перекладка коллектора р. Нищенка (заказ 06-004), интервал 61А-62А-63А-64А» требованиям утвержденной в установленном порядке проектной документации? Если нет, то какие именно отступления от требований проектной документации допущены ООО «»?
2). Соответствуют ли работы, фактически выполненные ООО «» на указанном выше объекте требованиям по качеству, предъявляемым к результатам данных работ проектной документацией и нормативными документами в сфере строительства?
3) Если нет, то какие именно недостатки имеют место в выполненных ООО «» работах?
2. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ
На основании Договора № 0621-2 от «21» июня 2011 г. экспертами было произведено визуальное и визуально-инструментальное обследование объекта, в соответствии с требованиями СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».
Произведены замеры геометрических характеристик в соответствии с ГОСТ 26433.0-95 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения».

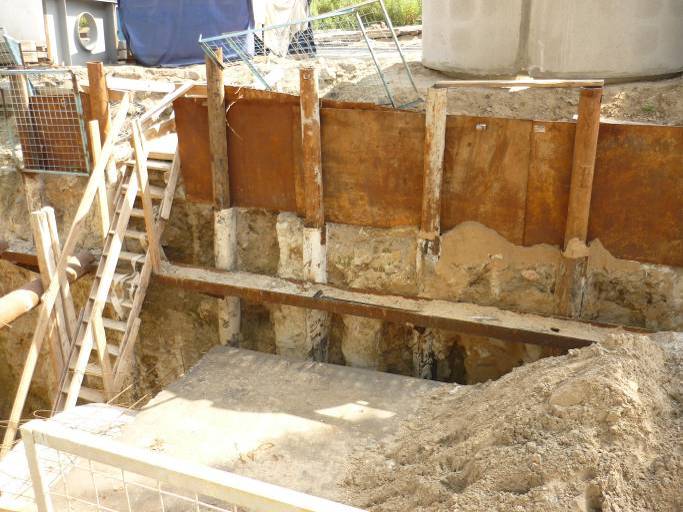

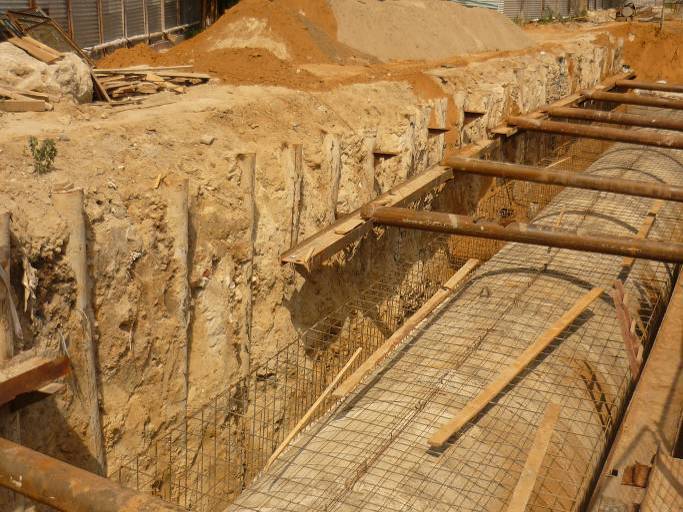

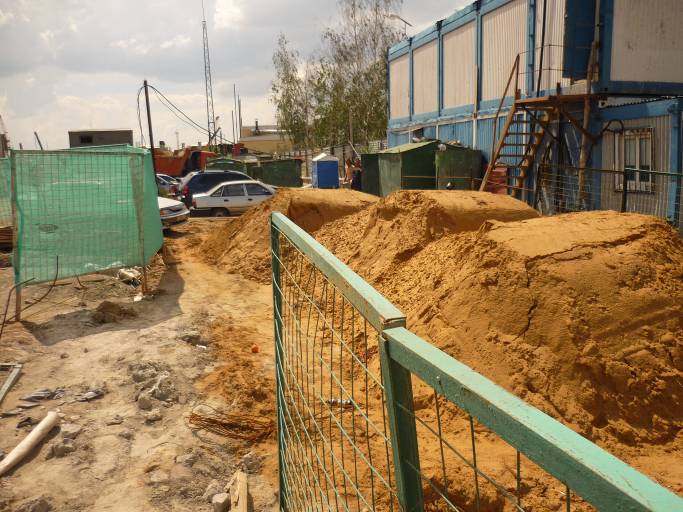

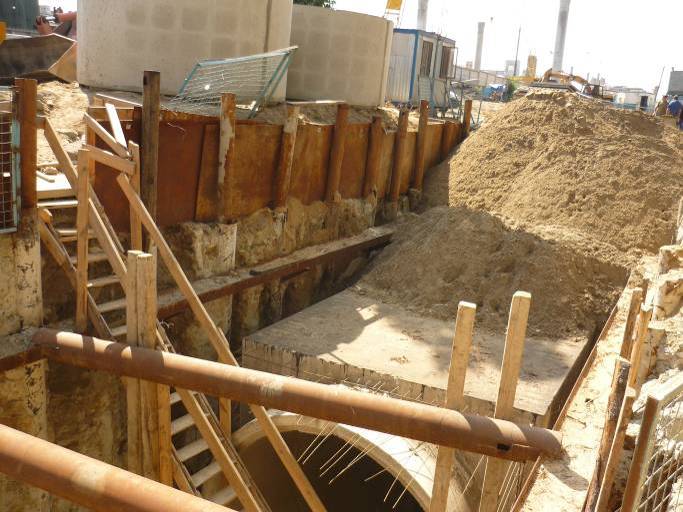

Экспертами произведен внешний осмотр участка перекладки коллектора р. Нищенка на интервале 61А-62А-63А-64А, с выборочным фиксированием на цифровую камеру выполненных работ (см. Приложение № 1, фото), что соответствует требованиям п. 7.2 СП 13-102-2003.
2.1. Классификатор основных видов дефектов в строительстве
и промышленности строительных материалов
Критический дефект (при выполнении СМР) — дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации.
Критический дефект подлежит безусловному устранению до начала последующих работ или с приостановкой работ.
Значительный дефект — дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность.
Значительный дефект подлежит устранению до скрытия его последующими работами.
При этом дефектом является каждое единичное отступление от проектных решений или неисполнение требований норм.
2.2. Выявленные дефекты строительных конструкций:
На момент диагностического обследования экспертизе были представлены работы по Договору подряда № 8 от 09.10.2010 г. на интервалах перекладки коллектора 62А-63А-64А. В ходе диагностического обследования выполненных ООО «» работ по устройству грунтоцементных свай методом jet-технологии, выявлены следующие дефекты и отклонения:

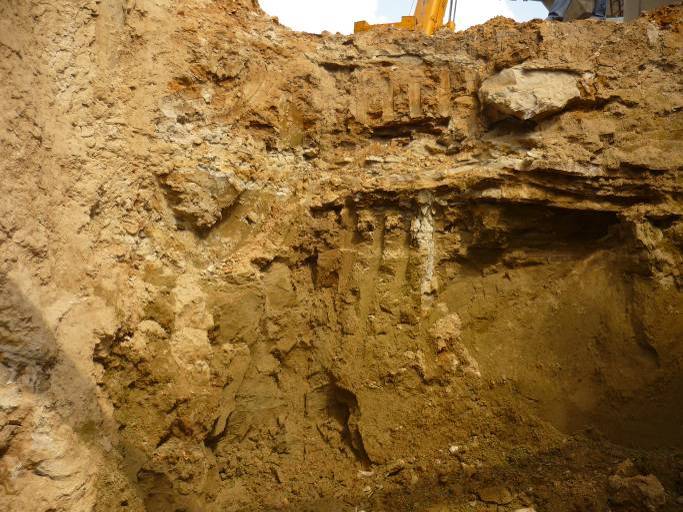

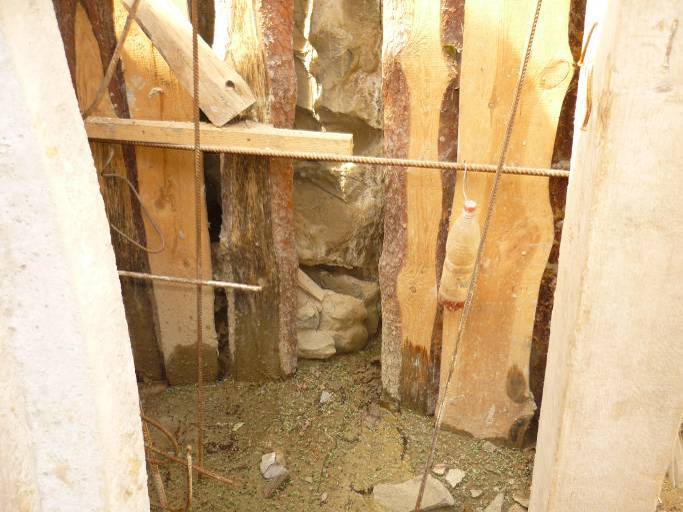

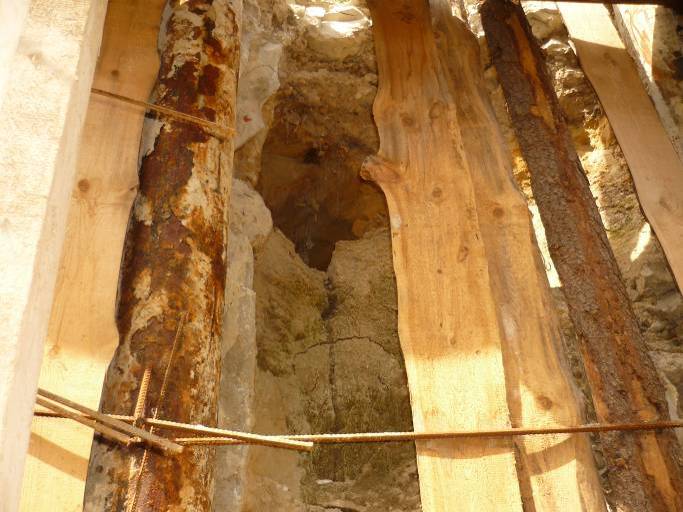

- На многочисленных участках обследуемых интервалов 62А-63А и 63А-64А зафиксированы дефекты сплошности массива грунтоцементных свай в виде отсутствия цементации инженерно-геологических элементов на различных отметках от уровня поверхности земли, с наличием отслоений, осыпания и выпадения грунта на дно коллектора (см. Приложение № 1, фото 6-9, 11-13, 17-20);
- зафиксированы протечки грунтовых вод сквозь выполненные стенки коллектора из грунтоцементных свай (см. Приложение № 1, фото 15);

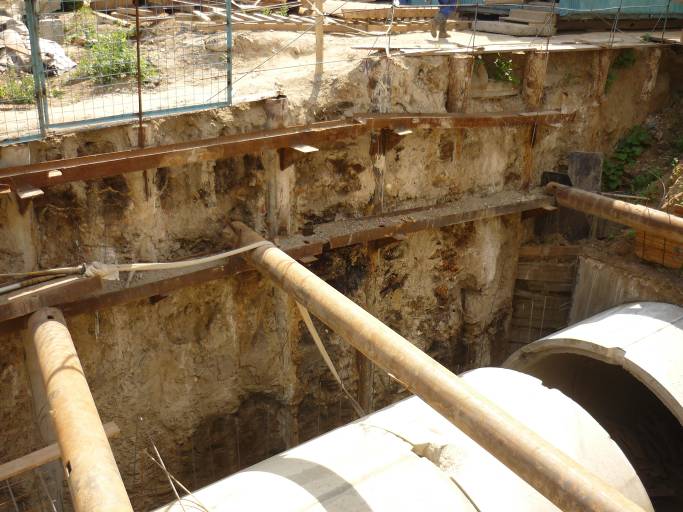

- зафиксированы участки с образованием растительности по стенкам коллектора из грунтоцементных свай, свидетельствующие о наличии прерываний в струйной цементации грунтов, неравномерной цементацией грунтового массива, и как следствие нарушение сплошности массива цементации (см. Приложение № 1, фото 12, 13).
2.3. ГЕОРАДАРНОЕ ОБСЛЕДОВАНИЕ
В ходе обследования экспертами были произведены инженерные геоизыскания основания на участках выполнения ООО «» работ по устройству грунтоцементных свай методом jet-технологии.
Описание аппаратуры
Геофизический комплекс «ЛОЗА-М» (серии «ГРОТ») — переносной импульсный радиолокатор подповерхностного зондирования повышенной мощности с отображением радиолокационных профилей в процессе измерения. Георадар обеспечивает получение регистрируемого геологического профиля на жидкокристаллическом индикаторе (ЖКИ), определение глубины и места залегания подземных неоднородностей, разнообразных предметов и объектов в земле: кабелей, труб, фундаментов, уровней грунтовых вод и границ раздела геологических слоев.
Комплекс позволяет осуществлять оперативный неразрушающий контроль подстилающей поверхности при проведении строительных работ, прокладке кабелей и труб, проведении ремонтных работ, а также для использования в археологии и гидрогеологических изысканиях. Георадар обеспечивает высокую точность локализации объектов, предметов и границ раздела геологических слоев и определение глубины залегания, и характер неоднородностей.
Георадары «Лоза» – «ГРОТ» отличаются от отечественных и зарубежных аналогов повышенной мощностью излучения (~ 1 МВт), малым весом (до 10 кг), простотой в обслуживании, и возможностью отображения результатов зондирования в процессе измерения. Повышенная мощность передатчика георадара позволяет работать в средах с большим поглощением.
Отображение результатов зондирования на встроенном экране делает возможным решение ряда задач на месте, не прибегая к дополнительной обработке данных на компьютере.
Принцип действия георадара
Принцип действия георадара основан на зондировании электромагнитными импульсами земной поверхности на различную глубину и восстановлении картины раздела сред с различной диэлектрической проницаемостью по отраженному сигналу.
В качестве зондирующего импульса в георадаре используется видеоимпульс, который представляет собой несколько колебаний тока в антенне. Энергия импульса накапливается на конденсаторе, а затем конденсатор через ключевой элемент (газовый разрядник, работающий в режиме самопробоя) соединяется с передающей антенной.
В качестве антенны используется резистивно-нагруженные диполи с параметрами, зависящими от условий решаемой задачи.
Схемы трасс георадарного обследования основания
на примыкании к участкам коллектора
Схема № 1. Участок коллектора в интервале 62А-63А

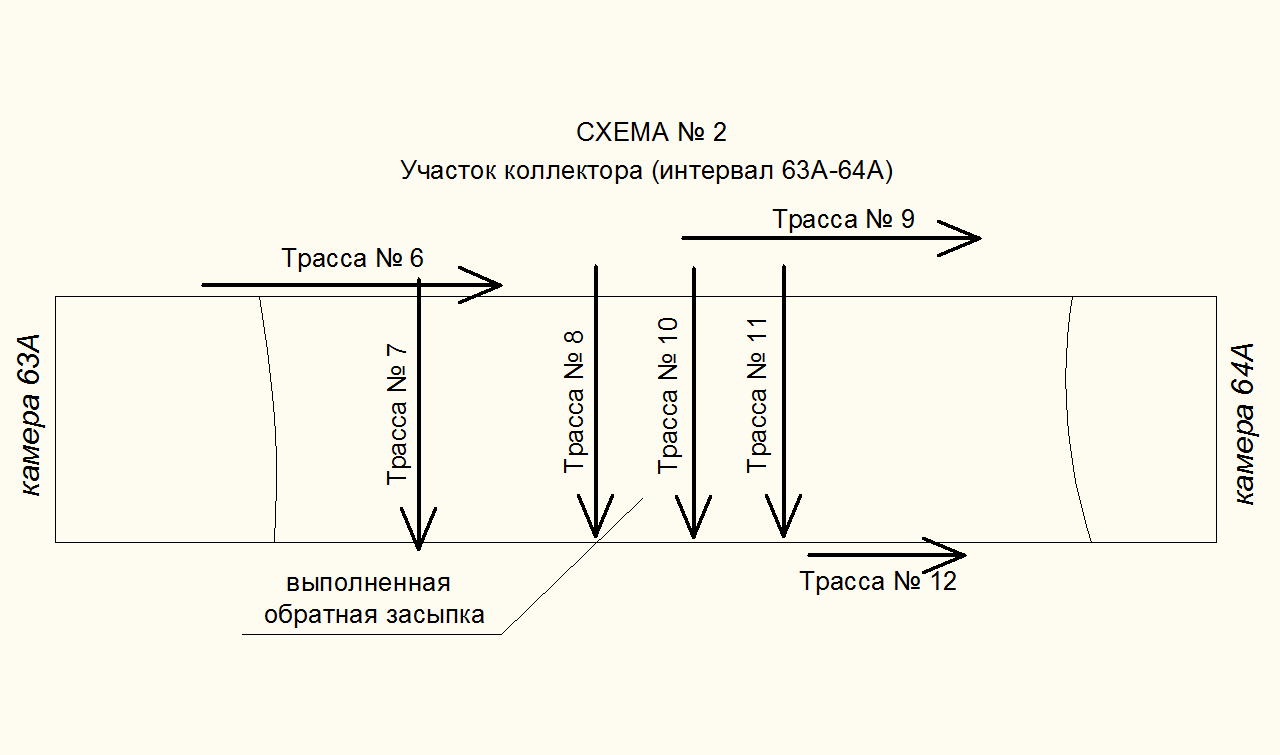

Схема № 2. Участок коллектора в интервале 63А-64А
Рисунок 1 – Обследование основания. Трасса №1
Рисунок 2 – Обследование основания. Трасса №2

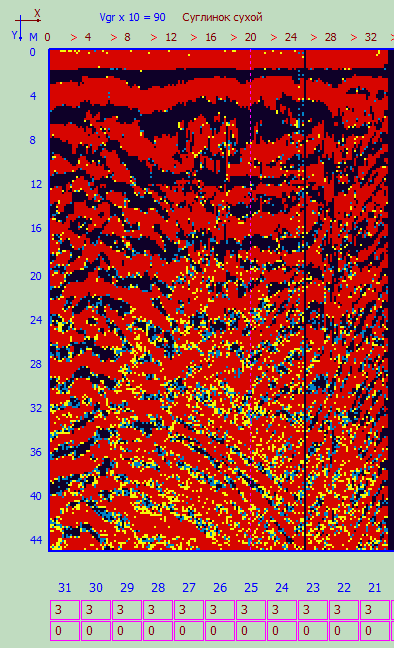

Рисунок 3 – Обследование основания. Трасса №3
Рисунок 4 – Обследование основания. Трасса №4
Рисунок 5 – Обследование основания. Трасса №5
Рисунок 6 – Обследование основания. Трасса №6
Рисунок 7 – Обследование основания. Трасса №7
Рисунок 8 – Обследование основания. Трасса №8
Рисунок 9 – Обследование основания. Трасса №9
Рисунок 10 – Обследование основания. Трасса №10
Рисунок 11 – Обследование основания. Трасса №11
Рисунок 12 – Обследование основания. Трасса №12
Выводы:
2.3.1. В результате георадарного обследования на участках выполнения ООО «» работ по устройству грунтоцементных свай методом jet-технологии установлено, что фактическая глубина бурения составила:
— на интервале 62А-63А: 9,5…10,0…11,0 м (см. Рисунки трасс №№ 1-5);
— на интервале 63А-64А – 10,0…10,5…11,0 м (см. Рисунки трасс №№ 6-8).
2.3.2. В результате георадарного обследования на участках выполнения ООО «» работ по устройству грунтоцементных свай методом jet-технологии установлено, что мощность основания коллектора составляет:
— на интервале 62А-63А: 2,2…3,0 м (см. Рисунки трасс №№ 4, 5);
— на интервале 63А-64А – 1,8…3, 2 м (см. Рисунки трасс №№ 7,8, 10, 11).
2.3.3. В результате георадарного обследования на участках выполнения ООО «» работ по устройству грунтоцементных свай методом jet-технологии зафиксировано изменение толщины стенки из грунтоцементных свай, свидетельствующие о некачественном выполнении цементации грунтов.
3. ВЫВОДЫ
Целью экспертизы являлось определение соответствия фактически выполненных ООО «» работ по Договору подряда № 8 от 09.10.2010 г. требованиям проектной документации и требованиям по качеству.
В результате диагностического обследования объекта и экспертного анализа экспертиза пришла к следующим выводам:
По вопросу № 1: Соответствуют ли работы, фактически выполненные ООО «» на объекте Если нет, то какие именно отступления от требований проектной документации допущены ООО «»?
Ответ: Работы, фактически выполненные ООО «» на объекте . Перекладка коллектора р. Нищенка (заказ 06-004), интервал 61А-62А-63А-64А», не в полной мере соответствуют требованиям утвержденной проектной документации. В результате экспертно-диагностического обследования выявлен ряд отклонений от требований Проекта организации строительства 06-004-РД-ЭЗ-ПОС17, а именно:
— отметка низа грунтоцементных свай не на всех участках выполненных работ соответствует глубине свай, установленной проектом;
— зафиксирован приток грунтовых вод сквозь массив грунта днища котлована из грунтоцементных элементов.
По вопросу № 2: Соответствуют ли работы, фактически выполненные ООО «» на указанном выше объекте требованиям по качеству, предъявляемым к результатам данных работ проектной документацией и нормативными документами в сфере строительства? Если нет, то какие именно недостатки имеют место в выполненных ООО «» работах?
Ответ: Работы, фактически выполненные ООО «» на объекте. Перекладка коллектора р. Нищенка (заказ 06-004), интервал 61А-62А-63А-64А», по ряду параметров не соответствуют требованиям по качеству, предъявляемых к результатам данных работ, а именно:
— при осмотре результатов выполненных работ на интервалах 62А-63А и 63А-64А зафиксированы участки выполненных работ с некачественной цементацией грунтов в виде наличия инженерно-геологических элементов, не закрепленных в процессе цементации, в виде наличия участков шпунтовых стен с отслоениями и осыпаниями незацементированного грунта;
— глубина бурения и толщина грунтоцементных свай на многочисленных участках не соответствует требованиям проекта (см. результаты георадарного исследования).
Выявленные экспертизой дефекты являются нарушениями требований «Проекта организации строительства 06-004-РД-ЭЗ-ПОС17», а также нормативных требований СНиП 2.02.01-83* «Основания зданий и сооружений» и СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты» в части технологии производства работ, а также качества устройства оснований и земляных сооружений.
Приложение №1: Фото № 1 – № 24 – на 4 (четырех) листах.
Приложение №2: Акт осмотра объекта – на 1 (одном) листе.
ЭКСПЕРТ ЗАО «СТРОЙЭКСПЕРТИЗА» ________А.В. Загоруйко
ЭКСПЕРТ ЗАО «СТРОЙЭКСПЕРТИЗА» ________Ю.Н. Ионов
Приложение № 1
Фото 1 Фото 2
Фото 3 Фото 4
Фото 5 Фото 6
Приложение № 1
Фото 7 Фото 8
Фото 9 Фото 10
Фото 11 Фото 12
Приложение № 1
Фото 13 Фото 14
Фото 15 Фото 16
Фото 17 Фото 18
Приложение № 1
Фото 19 Фото 20
Фото 21 Фото 22
Фото 23 Фото 24
