Оценка качества гидроизоляции фундамента

Цель обследования:

Оценка качества гидроизоляции фундамента.



Обследование строительных конструкций зданий и сооружений проводится, как правило, в три связанных между собой этапа:

• — подготовка к проведению обследования;
• — предварительное (визуальное) обследование;
• — детальное (инструментальное) обследование.



В соответствии с требованиями СП 13-102-2003 п. 6.1 Подготовка к проведению обследований предусматривает ознакомление с объектом обследования, проектной и исполнительной документацией на конструкции и строительство сооружения, с документацией по эксплуатации и имевшим место ремонтам и реконструкции, с результатами предыдущих обследований.



Экспертом произведен внешний осмотр объекта, с выборочным фиксированием на цифровую камеру (см. Приложение № 1, фото), что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).

Обмерные работы производились в соответствии с требованиями СП 13-102-2003 п.8.2.1 Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений, высоту помещений, отметки характерных узлов, расстояния между узлами и т.д. По результатам измерений составляют планы с фактическим расположением конструкций, разрезы зданий, чертежи рабочих сечений несущих конструкций и узлов сопряжений конструкций и их элементов.

Экспертом произведено диагностическое обследование конструкций здания с определением технического состояния в соответствии с нормативными требованиями. Обследование производилось методом измерительного контроля качества.

В ходе осмотра внутренних стен сооружения выявлено следующее, а именно:

– на стенах внутренних помещений бани выявлены ярко выраженные следы плесени, темные плесневелые сырые пятна с черными точками (см. Приложение № 1, фото № 5,6).

Наличие плесени на внутренней поверхности стен является нарушением требований п.п. 1.7 “ТР 116-01 Технические рекомендации по технологии применения комплексной системы материалов, обеспечивающих качественное уплотнение и герметизацию стыков наружных стеновых панелей”, согласно которым:

«При всех тепловлажностных режимах помещений конструкции стыков наружных стеновых панелей зданий должны обеспечивать отсутствие конденсата, влаги и плесени».

Наличие плесени на внутренней поверхности стен является нарушением требований п.п. 6.2. СП 23-101-2004 “Проектирование тепловой защиты зданий, согласно которым:

«…ограждающие конструкции должны обеспечивать комфортные условия пребывания человека и предотвращать поверхности внутри помещения от увлажнения, намокания и появления плесени».

В ходе обследования экспертом были произведены инженерные геоизыскания конструкции фундамента с помощью георадара.

Описание аппаратуры

Геофизический комплекс «ЛОЗА-М» (серии «ГРОТ») — переносной импульсный радиолокатор подповерхностного зондирования повышенной мощности с отображением радиолокационных профилей в процессе измерения. Георадар обеспечивает получение регистрируемого геологического профиля на жидкокристаллическом индикаторе (ЖКИ), определение глубины и места залегания подземных неоднородностей, разнообразных предметов и объектов в земле: кабелей, труб, фундаментов, уровней грунтовых вод и границ раздела геологических слоев.

Комплекс позволяет осуществлять оперативный неразрушающий контроль подстилающей поверхности при проведении строительных работ, прокладке кабелей и труб, проведении ремонтных работ, а также для использования в археологии и гидрогеологических изысканиях. Георадар обеспечивает высокую точность локализации объектов, предметов и границ раздела геологических слоев и определение глубины залегания, и характер неоднородностей.

Георадары «Лоза» – «ГРОТ» отличаются от отечественных и зарубежных аналогов повышенной мощностью излучения (~ 1 МВт), малым весом (до 10 кг), простотой в обслуживании, и возможностью отображения результатов зондирования в процессе измерения. Повышенная мощность передатчика георадара позволяет работать в средах с большим поглощением. Отображение результатов зондирования на встроенном экране делает возможным решение ряда задач на месте, не прибегая к дополнительной обработке данных на компьютере.

Принцип действия георадара

Принцип действия георадара основан на зондировании электромагнитными импульсами земной поверхности на различную глубину и восстановлении картины раздела сред с различной диэлектрической проницаемостью по отраженному сигналу. В качестве зондирующего импульса в георадаре используется видеоимпульс, который представляет собой несколько колебаний тока в антенне. Энергия импульса накапливается на конденсаторе, а затем конденсатор через ключевой элемент (газовый разрядник, работающий в режиме самопробоя) соединяется с передающей антенной. В качестве антенны используется резистивно-нагруженные диполи с параметрами, зависящими от условий решаемой задачи.

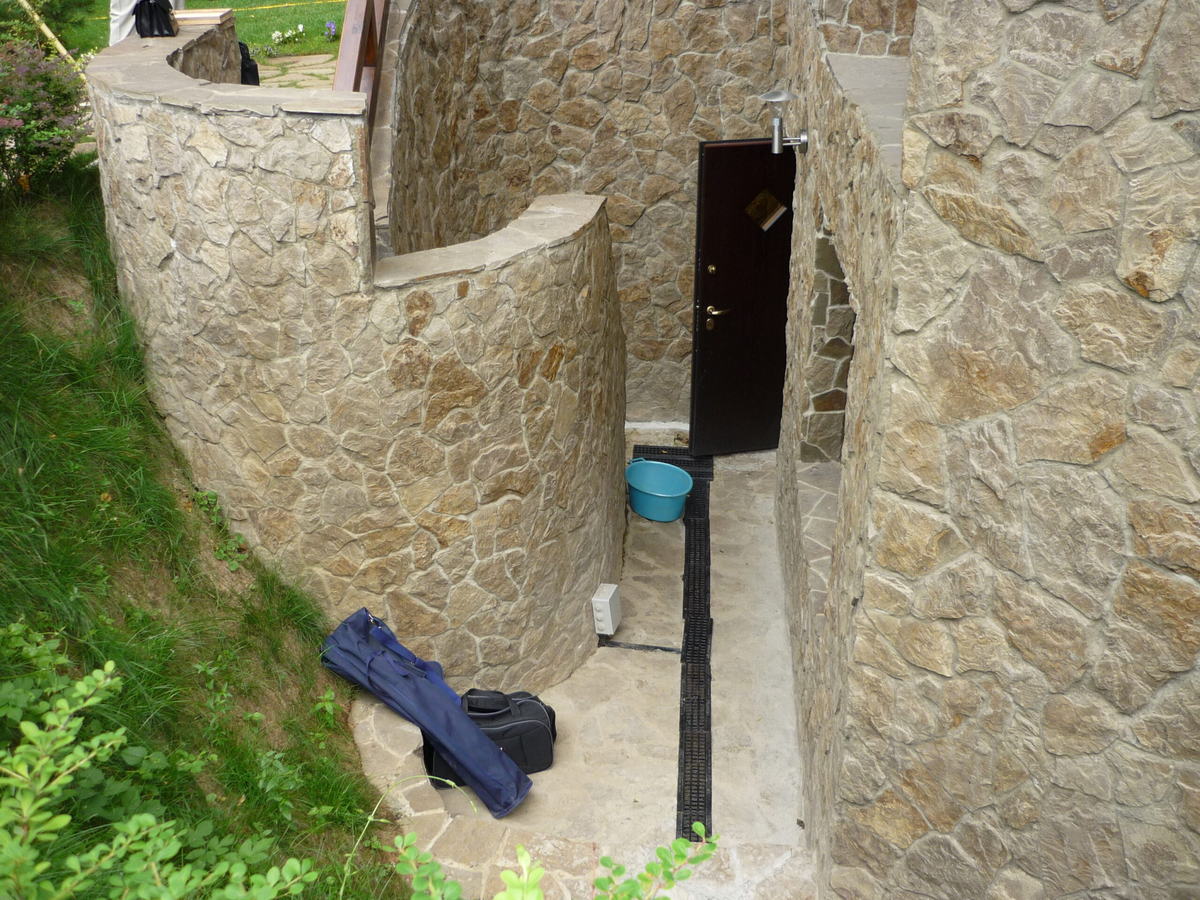

Рисунок 1 – Обследование фундамента.

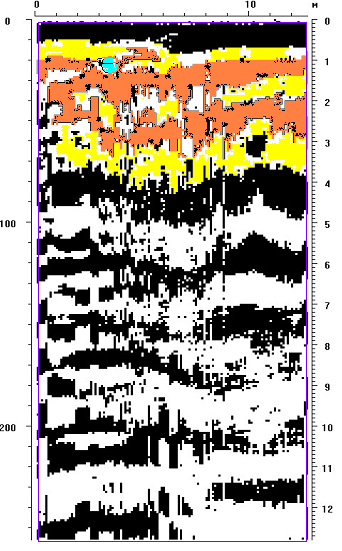

Рисунок 2 – Обследование фундамента.

Экспертная оценка

В результате георадарного обследования выявлено следующее:

– зафиксированы участки с деформированными грунтами, с изменением их физико-механических характеристик, наличием пустот и провалов (см. Рисунок 1);

– на отдельных участках выявлены наличие дренажных треб, что свидетельствует о наличии комплексной дренажной системы, служащей для отвода ливневых вод от наружных стен фундамента (см. Рисунок 1);

– гидроизоляция наружных стен фундамента имеет деформации и поражения, свидетельствующие о не проникновении влаги (см. Рисунок 2).

Таким образом, экспертиза пришла к выводу, что причиной возникновения плесневелых пятен в помещения обследуемого строения является нарушенная гидроизоляция.

Для устранения выявленных дефектов рекомендуется произвести гидроизоляционные работы по цокольной части строения. Рекомендации по выполнению гидроизоляционных работ представлены ниже.

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)

ПРОИЗВОДСТВО РАБОТ ПРИ УСТРОЙСТВЕ ВЕРТИКАЛЬНОЙ

ОКРАСОЧНОЙ И ОКЛЕЕЧНОЙ ГИДРОИЗОЛЯЦИИ СТЕН ФУНДАМЕНТОВ

ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

В соответствии со СНиП 3.01.01-85* «Организация строительного производства» до начала выполнения строительно-монтажных (в том числе подготовительных) работ на объекте Генподрядчик обязан получить в установленном порядке разрешение от Заказчика на выполнение гидроизоляционных работ. Основанием для начала работ может служить Акт освидетельствования скрытых работ по подготовке поверхности к гидроизоляции.

Гидроизоляционные работы осуществляют в соответствии с требованиями СНиП 3.04.01-87, Рабочего проекта и Проекта производства работ. Замена предусмотренных проектом материалов и составов допускается только по согласованию с проектной организацией и заказчиком.

В процессе производства работ, изолируемые поверхности предохраняют от воздействия грунтовых, поверхностных и атмосферных вод, производственных жидкостей. На открытом воздухе изоляционные работы ведут при отсутствии атмосферных осадков и температуре наружного воздуха не ниже +5 °С или под защитой передвижных покрытых брезентом навесов, а в зимнее время — в тепляках из негорючих материалов. При применении горячих битумных мастик температура наружного воздуха должна быть не ниже -20 °С.

ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

Контроль и оценку качества работ при устройстве гидроизоляции выполняют в соответствии с требованиями нормативных документов:

СНиП 3.04.01-87. Изоляционные и отделочные покрытия;

СНиП 3.01.01-85*. Организация строительного производства.

С целью обеспечения необходимого качества устройства гидроизоляций сборных фундаментных стен работы должны подвергаться контролю на всех стадиях их выполнения. Производственный контроль подразделяется на входной операционный (технологический), инспекционный и приемочный. Контроль качества выполняемых работ должен осуществляться специалистами или специальными службами, оснащенными техническими средствами, обеспечивающими необходимую достоверность и, полноту контроля и возлагается на руководителя производственного подразделения (прораба, мастера), выполняющего гидроизоляционные работы.

При устройстве гидроизоляции следует соблюдать требования, приведенные в таблицах 1, 2 и 7 СНиП 3.04.01-87.

Входной контроль

Данный контроль проводится с целью выявления отклонений от требований проекта и соответствующих стандартов. Входной контроль осуществляется путем проверки внешним осмотром и замерами, а также контрольными испытаниям в случаях сомнений в правильности характеристик или отсутствии необходимых данных в сертификатах и паспортах заводов-изготовителей. Результаты входного контроля оформляются Актом.

При входном контроле надлежит проверять соответствие поступающих на объект гидроизоляционных материалов и изделий действующим стандартам, техническим условиям и другим документам и требованиям. При отсутствии сертификатов качество изделий и материалов должно быть подтверждено результатами лабораторных испытаний.

Количество изделий и материалов, подлежащих входному контролю, должно соответствовать нормам, приведенным в технических условиях и стандартах.

Операционный (технологический) и инспекционный контроль

Операционный контроль осуществляется в ходе выполнения производственных операций с целью обеспечения своевременного выявления дефектов и принятия мер по их устранению и предупреждению. Контроль проводится под руководством мастера, прораба.

При операционном (технологическом) контроле надлежит проверять соответствие выполнения основных производственных операций по гидроизоляции требованиям, установленным строительными нормами и правилами, проектом конструкции гидроизоляции и другими нормативными документами.

При операционном контроле подготовленной под грунтовку поверхности подлежит проверке:

— степень ее отверждения, отсутствие отслоений, раковин и трещин, сцепление выравнивающего слоя с бетоном — осмотром и простукиванием;

— ровность — наложением на поверхность рейки в различных направлениях с замером линейкой просветов;

— правильность устройства закруглений внутренних и внешних углов в местах сопряжения поверхностей — наложением шаблона;

— чистоту и сухость поверхности — по отсутствию мусора, просачивания воды, мокрых пятен.

Сухость поверхности следует контролировать пробной наклейкой в разных местах кусков рулонного материала площадью около 1 м с последующим их отрывом после остывания мастики. Поверхность считается сухой, если рулонный материал нельзя оторвать без его разрыва.

При операционном контроле наклейки отдельных слоев гидроизоляции подлежат проверке:

— непрерывность слоя и правильность соединений полотнищ в стыках;

— отсутствие дефектов: воздушных и водяных пузырей, отслоений, складок, проколов, трещин, острых перегибов, переломов, оползаний, механических повреждений, а также просачивания воды — путем осмотра и простукивания изоляции легким деревянным молотком;

— правильность защиты концов гидроизоляционного покрытия, оставленных для наращивания;

— прочность приклейки рулонного материала в гидроизоляции.

Все места взятия проб из подготовленного под гидроизоляцию элемента сооружения из готового покрытия необходимо тщательно заделать и перекрыть дополнительно. Особого внимания требуют различные швы, стыки, сопряжения как на гидроизолируемой поверхности, так и в гидроизоляционном покрытии.

Прочность приклейки рулонного материала в гидроизоляции следует проверять пробным отрывом у края. Приклейка считается прочной, если при отрыве произойдет разрыв материала или разрушение мастики.

После устранения всех дефектов необходимо составить акт на скрытые работы, разрешающий выполнять последующие работы по закрытию гидроизоляции другими конструктивными элементами. Составление актов освидетельствования скрытых работ в случаях, когда последующие работы должны начинаться после длительного перерыва, следует осуществлять непосредственно перед производством последующих работ.

Результаты операционного контроля должны быть зарегистрированы в журнале производства работ по устройству оклеечной гидроизоляции.

Пример заполнения Схемы операционного контроля качества работ приведен в таблице 1.

Таблица 1

Наименование операций, подлежащих контролю	Предмет, состав и объем проводимого контроля, предельное отклонение	Способы контроля	Время проведения контроля	Кто контролирует
Огрунтовка: качество, прочное сцепление с поверхностью	Сплошность, отсутствие разрывов. На приложенном тампоне нет следов вяжущего	Визуальный	В ходе изоляции	Прораб, Мастер, Бригадир
Окрасочная гидроизоляция, ее внешний вид	Ровность, толщина (количество слоев), отсутствие пузырей, наплывов, потеков.	-«-	-«-	-«-
Качество оклеечной гидроизоляции	Отсутствие разрывов, вмятин, проколов, губчатого строения, количество слоев	-«-	-«-	-«-

Экспертное заключение

Цель обследования:

Оценка качества гидроизоляции фундамента.

Ответ экспертизы:

В результате визуального обследования на стенах внутренних помещений бани выявлены ярко выраженные следы плесени, темные плесневелые сырые пятна с черными точками.

Наличие плесени на внутренней поверхности стен является нарушением требований п.п. 1.7 “ТР 116-01 Технические рекомендации по технологии применения комплексной системы материалов, обеспечивающих качественное уплотнение и герметизацию стыков наружных стеновых панелей”, согласно которым:

«При всех тепловлажностных режимах помещений конструкции стыков наружных стеновых панелей зданий должны обеспечивать отсутствие конденсата, влаги и плесени».

Наличие плесени на внутренней поверхности стен также является нарушением требований п.п. 6.2. СП 23-101-2004 “Проектирование тепловой защиты зданий, согласно которым:

«…ограждающие конструкции должны обеспечивать комфортные условия пребывания человека и предотвращать поверхности внутри помещения от увлажнения, намокания и появления плесени».

В результате георадарного обследования установлено:

– выявлены участки с деформированными грунтами, с изменением их физико-механических характеристик, наличием пустот и провалов;

– наличие дренажных треб, что свидетельствует о наличии комплексной дренажной системы, служащей для отвода ливневых вод от наружных стен фундамента;

– гидроизоляция наружных стен фундамента имеет деформации и поражения, свидетельствующие о не проникновении влаги.

Выводы

По результатам диагностического обследования экспертиза пришла к выводу, что перечень строительно-монтажных работ (подтвержден результатами георадарного обследования), выполненных подрядчиком, позволяет, при условии качественной гидроизоляции цокольной части строения, обеспечивать защиту от попадания талых и ливневых вод в помещения цокольного этажа строения.

Таким образом, экспертиза пришла к выводу, что причиной возникновения плесневелых пятен в помещения обследуемого строения является нарушенная гидроизоляция.

Для устранения выявленных дефектов рекомендуется произвести гидроизоляционные работы по цокольной части строения.

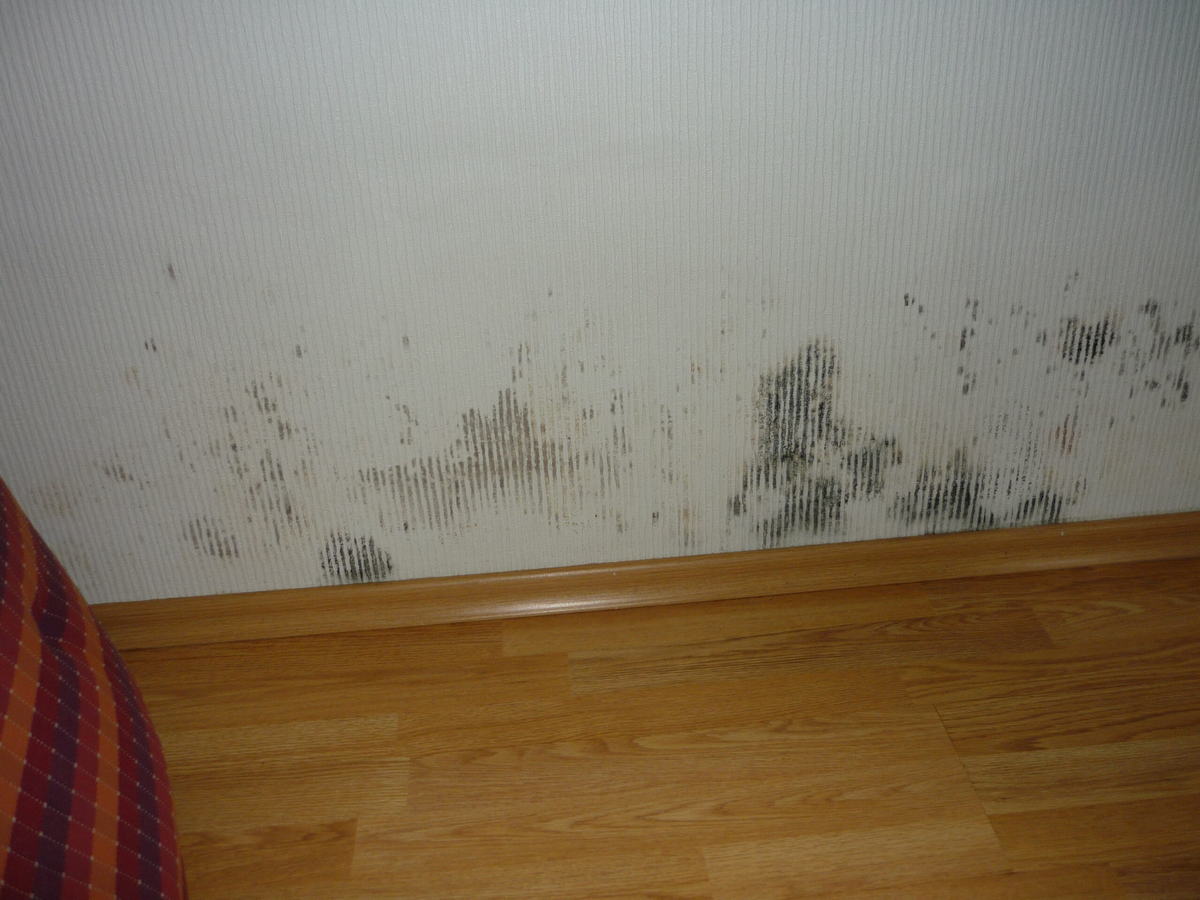

Фото № 1 Фото № 2

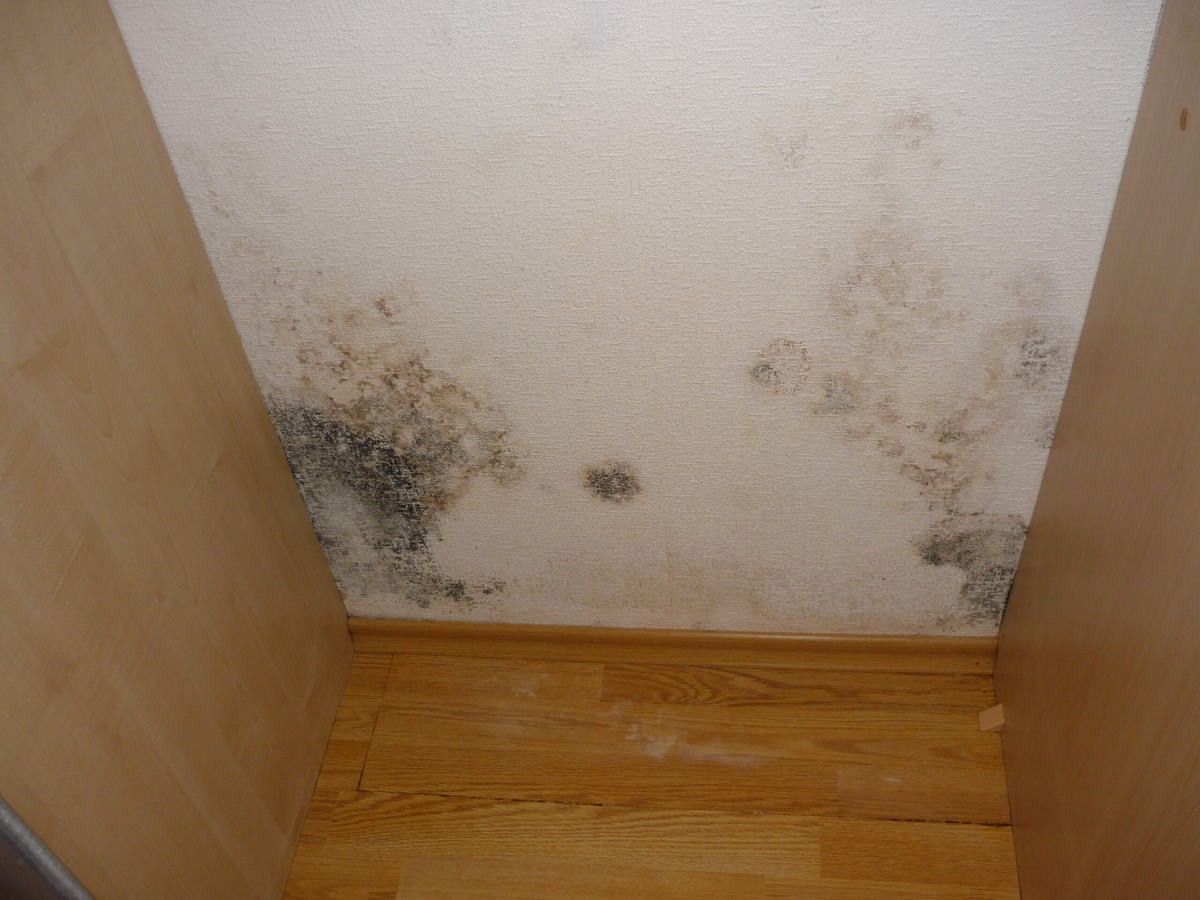

Фото № 3 Фото № 4

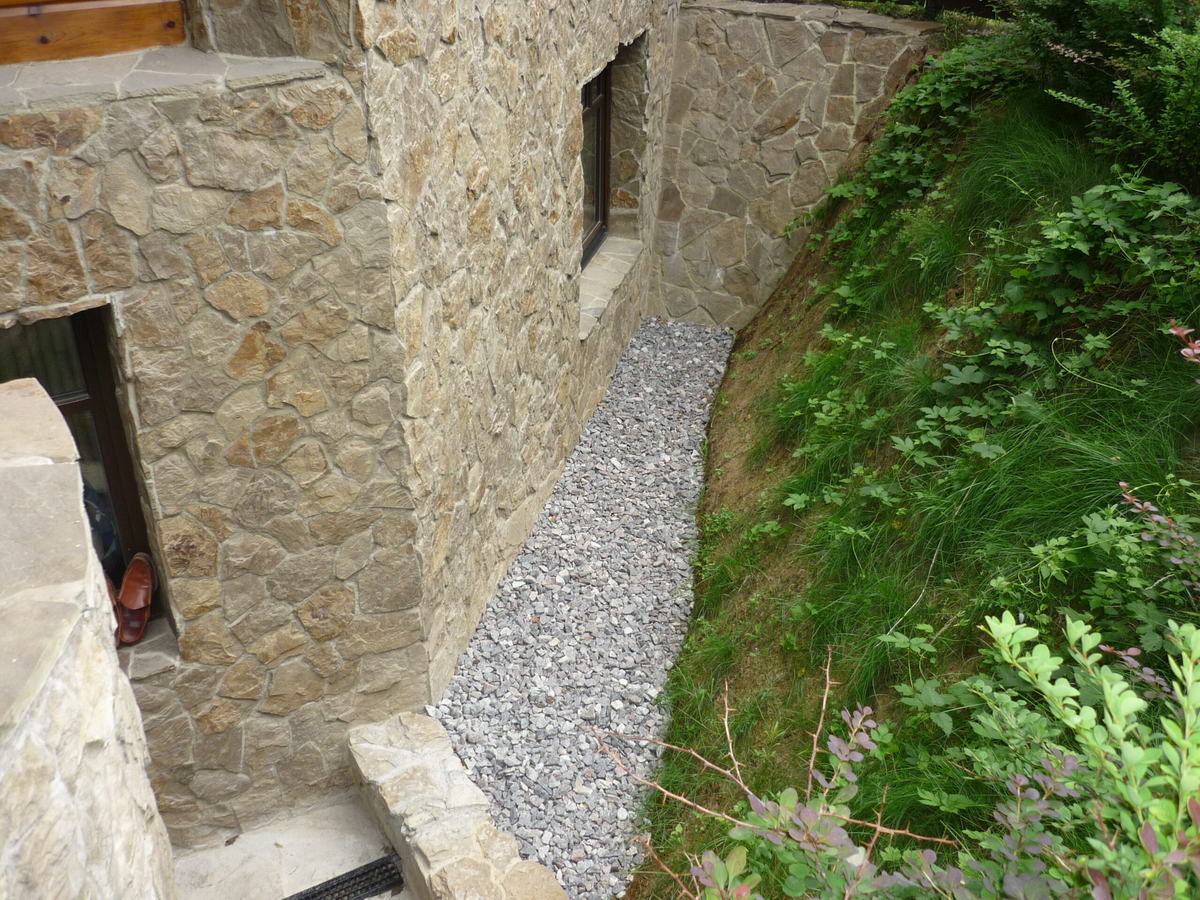

Фото № 5 Фото № 6
