Проведения расчета нагрузок на стены помещении

Оценка результатов проведения расчета нагрузок на стены помещении и рекомендациями по пробивке и усилению проемов в стенах Компьютерного клуба

по адресу: г. Москва, ул. ХХХХХ 22/10

Заказчик: Общество с ограниченной ответственностью «ХХХХХХ»

Договор: № 0927/19 от 27.09.2019г.

Настоящее Заключение выполнено на основании Договора №0927/19 от 27.09.2019г. между ООО «Стройэкспертиза и ООО «ХХХХХХ».

Предмет Договора – услуги проведения обследования конструкций стен и перекрытий с выдачей проектного решения по расчету нагрузок и усилению проемов под вентиляционные короба.

Адрес объекта: г. Москва, ул. ХХХХХ 22/10

1.Основание для проведения экспертизы

Заказчик ООО «ХХХХХХ»
Объект Отверстия в капитальных стенах в помещениях подвала
Месторасположение объекта г. Москва, ул. ХХХХХ 22/10
Основание и постановка задания на экспертизу Договор № 0927/19 от 27.09.2019 г. с целью проведения расчета нагрузок и усилению проемов под вентиляционные короба.
Дата осмотра 25сентября 2019 года

2. Сведения об эксперте

Напылов Виктор Юрьевич — эксперт, имеющий высшее техническое образование (специальность инженер-строитель). Диплом Томского Архитектурно-Строительного Университета №ДВС1104660 (регистрационный номер №39) по специальности «промышленное и гражданское строительство» от 20.06.2001 года, Диплом Томского Архитектурно-Строительного Университета №ИВС 0659022 (регистрационный номер №386) по специальности «экономика в строительстве» от 26.12.2003 года.

3.Сведения об участниках осмотра

В рамках данной строительно-технической экспертизы 25 сентября 2019 г. производилось предварительное визуальное обследование с фото-фиксацией объекта расположенного по адресу: г. Москва, ул. ХХХХХ д.22/10.

— Эксперт ООО «Стройэкспертиза» — Напылов В.Ю.

— Представитель Заказчика – в лице представителя ООО «ХХХХХХ».

4.Список литературы

1. СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений»;

2. СП 22.13330.2016 Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*

3. ГОСТ 31937-2011. Здания и сооружения. Правила обследования и мониторинга технического состояния;

4. . СНиП 3.03.01-87 «Несущие и ограждающие конструкции»

5. СП 71.13330.2017 «Изоляционные и отделочные покрытия» актуализированная редакция СНиП 3.04.01-87

6. СП 15.13330.2012 «Каменные и армокаменные конструкции» актуализированная редакция СНиП II-22-81*

7. СП 52-101-200397 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры».

8. ГОСТ 23118-2012 «Конструкции стальные строительные»

9. СП 70.13330.2012. Приложение Ц «Требования к качеству поверхности монолитных бетонных конструкций»

10. СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003

Приведенные и использованные при составлении заключения правовые и нормативно-технические ссылки даны на основании действующих документов, приведенных в специализированной справочной системе ИС «ТЕХЭКСПЕРТ».

5. Документы, предоставленные заказчиком

— отсутствуют

6. Перечень приборов и оборудования

  • фотокамера iPhone
  • рулетка 5 м.

7. Методика обследования

  1. Визуальное и инструментальное обследование элементов конструкции, включительно выборочную фотофиксацию;
  2. Анализ и систематизация полученных на предыдущих этапах данных, выполнение необходимых расчетов, обработка результатов;
  3. Формирование выводов, и составление заключения эксперта.

Оценка технического состояния конструкций произведена с использованием следующих категорий в соответствии с СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».

Термины и определения

Обследование сооружения — комплекс мероприятий по определению и оценке фактических значений контролируемых параметров, характеризующих эксплуатационное состояние, пригодность и работоспособность объекта обследования и определяющих возможность их дальнейшей эксплуатации или необходимость восстановления и усиления.

Повреждение — неисправность, полученная конструкцией при изготовлении, транспортировании, монтаже или эксплуатации.

Оценка технического состояния — установление степени повреждения и категории технического состояния строительных конструкций или сооружений в целом на основе сопоставления фактических значений количественно оцениваемых признаков со значениями этих же признаков, установленных проектом или нормативным документом.

Исправное состояние — категория технического состояния строительной конструкции или сооружения в целом, характеризующаяся отсутствием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационной пригодности.

Работоспособное состояние — категория технического состояния, при которой некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта, норм и стандартов, но имеющиеся нарушения требований, например, по деформативности, а в железобетоне и по трещиностойкости, в данных конкретных условиях эксплуатации не приводят к нарушению работоспособности, и несущая способность конструкций, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.

Ограниченно работоспособное состояние — категория технического состояния конструкций, при которой имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации.

Недопустимое состояние — категория технического состояния строительной конструкции или сооружения в целом, характеризующаяся снижением несущей способности и эксплуатационных характеристик, при котором существует опасность для пребывания людей и сохранности оборудования (необходимо проведение страховочных мероприятий и усиление конструкций).

Аварийное состояние — категория технического состояния строительной конструкции или сооружения в целом, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения (необходимо проведение срочных противоаварийных мероприятий).

Несущие конструкции — строительные конструкции, воспринимающие эксплуатационные нагрузки и воздействия и обеспечивающие пространственную устойчивость здания.

Восстановление — комплекс мероприятий, обеспечивающих повышение эксплуатационных качеств конструкций, пришедших в ограниченно работоспособное состояние, до уровня их первоначального состояния.

Усиление — комплекс мероприятий, обеспечивающих повышение несущей способности и эксплуатационных свойств строительной конструкции или сооружения в целом по сравнению с фактическим состоянием или проектными показателями.

Дефект — отдельное несоответствие конструкций какому-либо параметру, установленному проектом или нормативным документом (СНиП, ГОСТ, ТУ и т.д.).

ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ.

Строительно-техническая экспертиза в рамках предпроектного обследовании строительных конструкций подвального помещения , для чего выполнено:

  • обследование технического состояния участка стен и основных несущих конструкций каркаса здания;
  • определены дефекты и повреждения обследованных конструкций;
  • выполнена фотофиксация отдельных фрагментов и дефектов строительных конструкций;
  • выполнена оценка степени влияния выявленных дефектов на несущую способность и эксплуатационную пригодность строительных конструкций;
  • выполнена оценка технического состояния участка обследованного объекта.

При обследовании определялись фактические размеры и сечения существующих несущих конструкций, а также дефекты и разрушения, возникшие в результате эксплуатации здания.

На момент обследования помещение не использовалось по основному назначению. Обследование проводилось с пола помещения. В результате обследования уточнены расположение несущих конструкций участка здания и их основные геометрические характеристики.

Результаты осмотра:

  1. Обследование объекта проводилось 25 сентября 2019 г. в дневное время ,в 14:00 при искусственном освещении.
  2. Здание 8 этажное, 1958 года постройки.
  3. Участки исследуемых стен в расположены в подвальном помещении и на наружней части здания, на отметке 0.000, -3.000 м ниже поверхности земли. Материал стен – кирпичные толщиной 380 мм. Высота помещения 2,4 м. Перекрытие помещения выполнено из монолитного железобетона с опиранием на наружние и внутренние несущие стены здания толщиной 380-640 мм.
  4. При исследовании учтено, что на участках капитальных стен,а также в перекрытии, планируется выполнить сквозные отверстия для прокладки воздуховодов (коробов) приточно-вытяжной вентиляции. Привязка отверстий осуществляется по месту наружних и внутренних стен. Места расположения проемов и габариты определяются самостоятельно, в соответствии мест проекта «Вентиляции и Кондиционирования».

Техническое состояние несущих строительных конструкций (стены и плита перекрытия) по критериям ГОСТ оценивается как работоспособное: некоторые из числа оцениваемых контролируемых параметров не отвечают требованиям проекта или норм, но имеющиеся нарушения требований в конкретных условиях не приводит к нарушению работоспособности строительных конструкций.

ФОТОФИКСАЦИЯ ИССЛЕДОВАТЕЛЬСКИХ РАБОТ

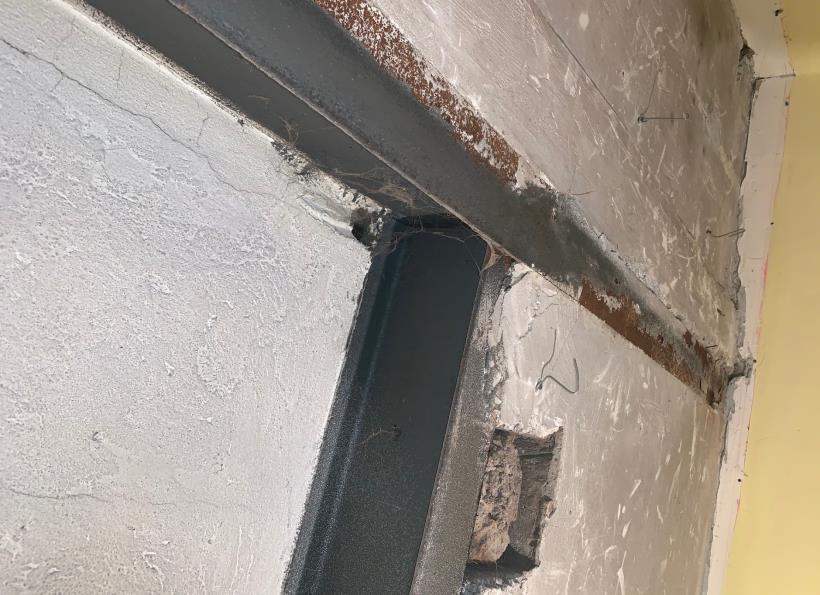

Фото 1. Фрагмент участка в месте прокладки воздуховодов с устройством тех-нологического проёма в перекрытии.(место усиления перекрытия)


Фото 2. Фрагмент участка в месте прокладки воздуховодов с устройством технологического проёма в перекрытии.(место усиления перекрытия) C:\Users\Александр\Downloads\фото\игры\пр1.jpg

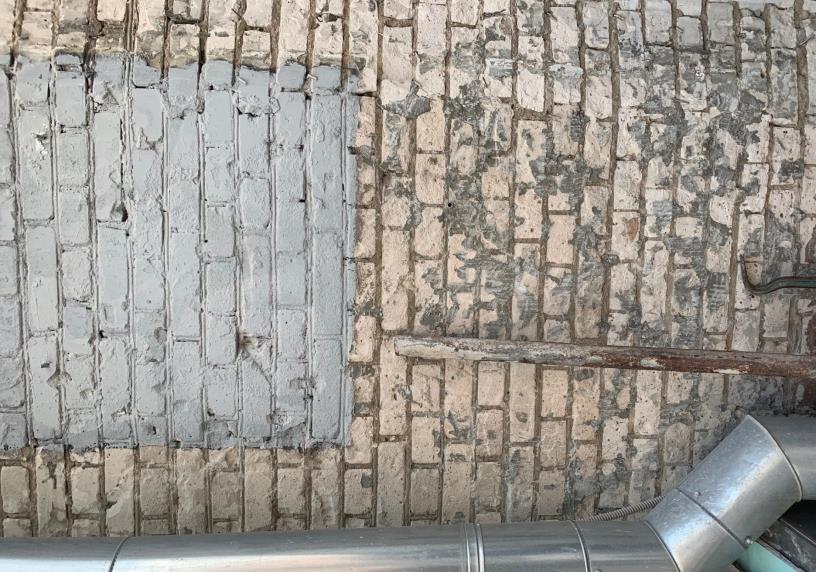

Фото 3 Фрагмент участка в месте прокладки воздуховодов с устройством технологической проходки в капитальной стене, внутри помещения.(место усиления стены)

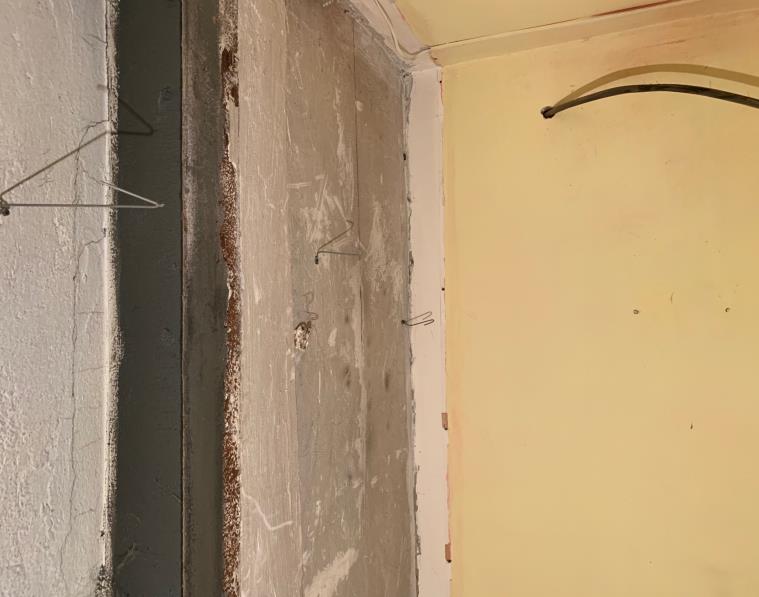

Фото 4. Фрагмент участка в месте прокладки воздуховодов с устройством технологической проходки в капитальной стене, снаружи здания (место усиления стены)


Фото 5. Фрагмент участка в месте прокладки воздуховодов с устройством тех-нологической проходки в капитальной стене, снаружи здания (место усиления стены)


ВЫВОДЫ И РЕКОМЕНДАЦИИ.

По результатам проведенного визуально-инструментального обследования технического состояния несущих конструкций в подвальном помещении на отметке -3,000 м, а также наружней стен со стороны ул.Кржижановского: внутренние, наружние стены и перекрытия находятся в исправном состоянии, при которой в соответствии с СП 13-102-2003 некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта норм и стандартов, но имеющиеся нарушения требований, например по деформативности, а в железобетоне трещиностойкости в данных конкретных условиях эксплуатации не приводят к нарушению работоспособности и несущая способность конструкций, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.

Результаты поверочного расчета в соответствии с действующими в настоящее время, строительными нормами и правилами свидетельствуют, что конструкции стен и перекрытия находятся в работоспособном состоянии.

Рекомендуется выполнить усиление стен из металлопроката после устройства проемов.

Участки внутренних и наружних стен, а также перекрытия, в местах прокладки коробов приточной вентиляции – несущие. После устройства проемов систем вентиляции, рекомендуется усилить их стальными обоймами. Толщину и марку стали для конструкций обойм определить техническим решением. (см. приложение 1)

Рекомендации

В процессе обследования технического состояния стен и перекрытия в помещении установлены следующие заслуживающие усиленного внимания и предварительного расчета для дальнейшей эксплуатации строительных конструкций:

  1. Работы по устройству проемов (отверстий) вести согласно специально разработанному проекту с учетом технических указаний в Приложении 1 к настоящему заключению.
  2. Выполнить усиление проемов стальными обоймами (каркасами) по периметру, с верхними смежными балками. Марку стали и толщину определить техническими решениями в соответствии с расчётами в Приложении 1.
  3. Выполнить антикоррозийную защиту обойм грунтом ГФ-021 по ГОСТ 25129-82*, с последующей окраской эмалью ПФ-115 по ГОСТ 6465-76*. СП.28.13330.2012 «Защита строительных конструкций от коррозии»
  4. Зазор между внутренними краями обойм и вентканалами принять 20мм.
  5. Эксплуатация помещения возможна только после проведения ремонтных работ по усилению проёмов в конструкциях стен и перекрытия.
  6. Сварные швы принять не менее минимальной толщины свариваемых элементов.
  7. Монтажные сварные швы выполнять ручной дуговой сваркой по ГОСТ 5264-80* электродами Э46А по ГОСТ 9467-75*
  8. Изготовление и монтаж конструкций выполнять по ГОСТ 23118-99 «Конструкции металлические строительные. Общие технические требования». СП 70.13330.2012 «Несущие и ограждающие конструкции.

Строительный эксперт

ООО «Стройэкспертиза»

Напылов В.Ю. _______________ /

Приложение 1 к Заключению



пояснительная записка

Устройство технологических отверстий в стене подвала.

КР

Адрес размещения: г. Москва,

ул. ХХХХХ 22/10.

Москва 2019 г.

Содержание



1. Введение.

2. Техническое описание.

3. Технические характеристики.

4. Определение нагрузки на конструкцию рамы усиления отверстий

5. Расчет элементов рамы усиления отверстий

6. Выводы по результатам расчета

7. Перечень нормативных документов

8. ТИПОВАЯ СХЕМА И РАЗРЕЗ ОБОЙМ В НЕСУЩИХ СТЕНАХ.

1. Введение.

1.1. Настоящая пояснительная записка входит в состав чертежно-технической документации, имеющей обозначение КР, в дальнейшем по тексту ЧТД, является ее неотъемлемой частью и предназначена для совместного использования.

1.2. Приведенные в настоящей расчетно-пояснительной записке расчеты на прочность и устойчивость под воздействием нагрузки отражают характеристики конструкции представленной в документации.

1.3. В расчете на прочность рассмотрены наиболее неблагоприятные случаи нагружения конструкции и ее составных частей и приведены прочностные расчеты всех элементов, воспринимающих упомянутые в настоящем документе нагрузки.

2. Техническое описание.

Проектируемые четыре технологические отверстия с габаритными размерами 800х1200мм(h), 500х800мм(h), 400х500мм(h) устраиваются в кирпичных стенах подвального этажа существующего здания.

3. Технические характеристики.

    1. Место устройства: г. Москва, ул. ХХХХХ 22/10.
    2. Помещение подвального этажа(бомбоубежище)
    3. Стены выполнены из полнотелого кирпича.
    4. Перекрытия монолитные, железобетонные

4. Определение нагрузки на конструкцию рамы усиления отверстий

Сбор нагрузок согласно СП 20.13330.2016 «Нагрузки и воздействия»

Таблица 1 – Нагрузки действующие на перекрытие

№ п/п Наименование нагрузки Ед. изм. Нормативная нагрузка Коэффициент надежности по нагрузке Расчетная нагрузка
1 Вес плиты перекрытия:

1. Вес плиты перекрытия:

t = 0.25 м, = 25 кН/м3

кH/м2 6,25 1.1 6,875
2 Вес стены:

Кирпичная кладка t = 0.64 м, = 16 кН/м3, hср.= 3м

кH/м2 30,72 1,2 36,86
3 Полезные нагрузки на перекрытие:

1. Торговые залы

кН/м2 4,0 1,2 4,8

5. Расчет элементов рамы усиления отверстий

Максимальная расчетная длина проема отверстия Lр=0.5м.

Длина грузовой площади от железобетонной плиты перекрытия Lгр=2,5м.

Расчетная нагрузка на раму (с учетом перераспределения нагрузки) составляет: qр=(6,875+4,8)х2,5+0,5х36,86=47,62кН/м=4762 кг/м

Рисунок 1 – Эпюры изгибающих моментов и нормальных сил.

Расчет балки рамы обрамления

Максимальный расчетный изгибающий момент в балке:



Ммах = (4762кг/м х 0,5м2)/8= 148,8кгм= 14,88кН

Расчёт по прочности

Требуемый момент сопротивления балки определяем по формуле:

Wy = 148,8кгм / (23*0,9) = 7,19см3

По сортаменту, в зависимости от Wy, подбираем требуемый профиль.

Для обеспечения прочности балки, необходим сечение швеллера 16П по ГОСТ 8240-97 «Швеллера стальные горячекатаные».

Расчёт по предельному прогибу

Предельный прогиб по СП 20.13330.2011 составляет L/200 для:

«Балки, фермы, ригели, прогоны, плиты, настилы (включая поперечные ребра плит и настилов): покрытий и перекрытий, открытых для обзора.»

Исходя из формулы для максимального прогиба балки:

,

где E = 21·105 кг/см2 – модуль упругости материала прогона (стали),

— предельный прогиб прогона,

требуемый момент инерции прогона определяем по формуле:

Сечение из швеллера 16П по ГОСТ 8240-97 «Швеллера стальные горячекатаные» удовлетворяет требованиям жесткости.

Проверка прочности стоек рамы при действии нормальной силы:

Расчетное нормальное усилие в стойках рамы:

N = 4762кг/м * 0,5 / 2 = 1190,5кг(11,905кН)

Требуемую площадь сечения стойки определяем по формуле:

Fтр = 11.905 / (23*0.9) = 0,575см2

Сечение из уголка 75х6 по ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные» удовлетворяет требованиям прочности.

6. Выводы по результатам расчета

Проведенные расчеты показали, что обоймы из составных элементов швеллера 16П и углов 75х6 в отверстия, в основных несущих элементах конструкций, удовлетворяют требованиям СНиПов и ГОСТов на жесткость, прочность и устойчивость.

7. Перечень нормативных документов

  1. СП 20.13330.2016 «Нагрузки и воздействия»;
  2. СП 16.13330.2017 Стальные конструкции. Актуализированная редакция.
  3. СП 131.13330.2012 «Строительная климатология»;
  4. СП 28.13330.2012 — «Защита строительных конструкций от коррозии»;
  5. ППБ 01-03 «Правила пожарной безопасности в Российской Федерации»;

Усиление проёма в кирпичной несущей стене.


Последовательность работ по усилению проёмов в несущих стенах по адресу:

г. Москва, ул. ХХХХХ д.22/10

  1. Устройство штроб 2места, под балки (Швеллер 16П) над местами будущим технологическим отверстием (предварительно размеченного на стене) с напуском за границы проёма 350мм. (слева и справа) и с каждой стороны стены.
  2. Просверлить отверстия в балках, под соединительные шпильки. на одинаковом расстоянии с шагом не менее 400мм. и не более 500мм. Разметить и сделать аналогичные отверстия в готовой штробе сквозь стену.
  3. Смонтировать балки 2шт. (Швеллер 16П), с погружением в сделанные штробы , с двух сторон кирпичной стены.


  1. Соединить смежные балки (Швеллер 16П) сквозь балку и стену. с двух сторон шпильками (оцинкованная соединительная штанга с резьбой D20мм. ГОСТ 22042-76).Резьбовое соединение гайками через усиленные шайбы.
  2. Стянуть смежные балки, и зафиксировать.
  3. Произвести работы по пробивке размеченного, сквозного проёма.


  1. Смонтировать нижнюю и боковые части обоймы (Угол L75, полоса 60х5)
  2. Все монтажные сварные швы выполнять ручной дуговой сваркой по ГОСТ 5264-80* электродами Э46А по ГОСТ 9467-75*
  3. Выполнить антикоррозийную защиту обойм грунтом ГФ-021 по ГОСТ 25129-82*, с последующей окраской эмалью ПФ-115 по ГОСТ 6465-76*. СП.28.13330.2012 «Защита строительных конструкций от коррозии»

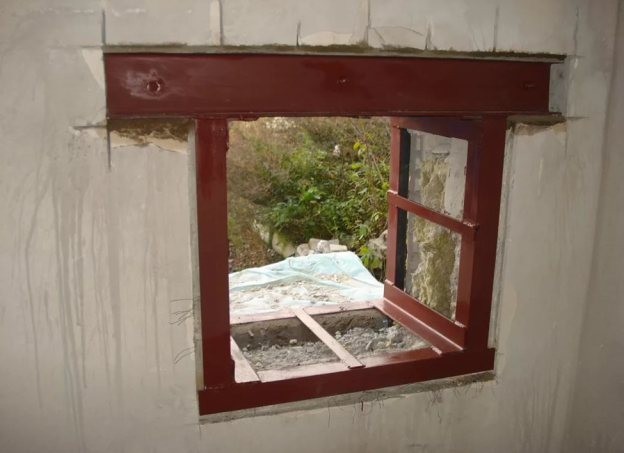

  4. Готовая конструкция усиления проема в несущей стене.

Последовательность работ по усилению выполненного проёма в плите перекрытия по адресу:

г. Москва, ул. ХХХХХ д.22/10

1. Разметка будущего технологического проёма.

2. Устройство подпорок под плитой во избежание обрушения при пробивке проёма.

3. Пробивка технологического проёма в плите перекрытия.


4. Монтаж обоймы по периметру проёма(Угол L75, полоса 60х5)

5. Все монтажные сварные швы выполнять ручной дуговой сваркой по ГОСТ 5264-80* электродами Э46А по ГОСТ 9467-75*

6. Места примыкания обоймы к плите перекрытия заделать цементным раствором М150 Готовая обойма усиления плиты перекрытия.

7.Обойма готова к антикоррозийной обработке C:\Users\Александр\Downloads\фото\игры\плита 2.jpg

8. Выполнить антикоррозийную защиту обойм грунтом ГФ-021 по ГОСТ 25129-82*, с последующей окраской эмалью ПФ-115 по ГОСТ 6465-76*. СП.28.13330.2012 «Защита строительных конструкций от коррозии»
