Выявление участков промерзания ограждающих конструкций квартиры

ЦЕЛЬ ПРОВЕДЕНИЯ ЭКСПЕРТИЗЫ: Выявление участков промерзания ограждающих конструкций квартиры.

Общие положения:

Техническое обследование объекта Заказчика осуществлено с целью выявления участков промерзания ограждающих конструкций.

Основанием для проведения технического обследования служит Договор о проведении строительной экспертизы, в котором указываются цель обследования и перечень работ, которые необходимо выполнить.

При выполнении работ по обследованию несущих конструкций проводился учет полученных данных, проводилась фотофиксация.

Результаты обследования, послужившие основой для настоящего заключения, приведены по состоянию на 25 октября 2011 г.

2. ДИАГНОСТИЧЕСКОЕ ОБСЛЕДОВАНИЕ

На основании Договора № 1025-1 от «25» октября 2011 г. экспертом было произведено визуальное и визуально-инструментальное обследование объекта, в соответствии с требованиями СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».

Произведены замеры геометрических характеристик в соответствии с ГОСТ 26433.0-95 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения».

Экспертом произведен внешний осмотр помещений, с выборочным фиксированием на цифровую камеру, что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).

Обмерные работы производились в соответствии с требованиями СП 13-102-2003 п.8.2.1 Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений, высоту помещений, отметки характерных узлов, расстояния между узлами и т.д.

Обмер геометрических параметров выполнялся с помощью измерительного инструмента:

— рулетка метрическая ТL5M ГОСТ 7502-80;

— штангенциркуль;

— дальномер DISTO classic/lite лазерный.

2.1. Классификатор основных видов дефектов в строительстве

и промышленности строительных материалов

Критический дефект (при выполнении СМР) — дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации.

Критический дефект подлежит безусловному устранению до начала последующих работ или с приостановкой работ.

Значительный дефект — дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность.

Значительный дефект подлежит устранению до скрытия его последующими работами.

При этом дефектом является каждое единичное отступление от проектных решений или неисполнение требований норм.

2.2. Выявленные дефекты:

• Экспертиза выполнена с использованием тепловизора, для определения качества теплоизоляции ограждающих конструкций внутри квартиры на предмет соответствия строительным нормам и правилам.

Измерение температуры и уровня влажности воздуха внутри помещений.

Температура и влажность внутреннего воздуха измерялась электронным термометром-влагомером. Измерения проводились при закрытых оконных блоках.

Результаты измерений на момент обследования помещения:

– процентный уровень влажности воздуха внутренних помещений φ_в= 60 %;

– температура воздуха внутренних помещений t_в = 22 ºС.

Определение температуры точки росы внутреннего воздуха

Температурой точки росы называется предельная температура, до которой можно охлаждать воздух без выпадения конденсата, и начиная с которой процесс дальнейшего охлаждения сопровождается выпадением конденсата.

Согласно п.п. 2.1. “Расчет и проектирование ограждающих конструкций зданий (Справочное пособие к СНиП II-3-79**)”:

Температура точки росы (t_p, °С) при расчетной температуре t_в и относительной влажности внутреннего воздуха φ_в определяется по прил.1.

ПРИЛОЖЕНИЕ 1

ТЕМПЕРАТУРА ТОЧКИ РОСЫ t_p, °С, ДЛЯ РАЗЛИЧНЫХ ЗНАЧЕНИЙ ТЕМПЕРАТУР t_в И ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ φ_в, %, ВОЗДУХА В ПОМЕЩЕНИИ

, °С	, %
	40	45	50	55	60	65	70	75	80	85	90	95
8	-4,21	-2,83	-1,56	-0,42	-0,72	1,82	2,86	3,85	4,77	5,64	6,46	7,24
9	-3,41	-2,02	-0,78	0,46	1,66	2,77	3,82	4,81	5,74	6,62	7,45	8,24
10	-2,62	-1,22	0,08	1,39	2,6	3,72	4,78	5,77	6,71	7,6	8,44	9,23
11	-1,83	-0,42	0,98	1,32	3,54	4,68	5,74	6,74	7,68	8,58	9,43	10,23
12	-1,04	0,44	1,9	3,25	4,48	5,63	6,7	7,71	8,65	9,56	10,42	11,22
13	-0,25	1,35	2,82	4,18	5,42	6,58	7,66	8,68	9,62	10,54	11,41	12,21
14	0,63	2,26	3,76	5,11	6,36	7,53	8,62	9,64	10,59	11,52	12,4	13,21
15	1,51	3,17	4,68	6,04	7,3	8,48	9,58	10,6	11,59	12,5	13,38	14,21
16	2,41	4,08	5,6	6,97	8,24	9,43	10,54	11,57	12,56	13,48	14,36	15,2
17	3,31	4,99	6,52	7,9	9,18	10,37	11,5	12,54	13,53	14,46	15,36	16,19
18	4,2	5,9	7,44	8,83	10,12	11,32	12,46	13,51	14,5	15,44	16,34	17,19
19	5,09	6,81	8,36	9,76	11,06	12,27	13,42	14,48	15,47	16,42	17,32	18,19
20	6	7,72	9,28	10,69	12	13,22	14,38	15,44	16,44	17,4	18,32	19,18
21	6,9	8,62	10,2	11,62	12,94	14,17	15,33	16,4	17,41	18,38	19,3	20,18
22	7,69	9,52	11,12	12,55	13,88	15,12	16,28	17,37	18,38	19,36	20,3	21,16
23	8,68	10,43	12,03	13,48	14,82	16,07	17,23	18,34	19,38	20,34	21,28	22,15

Температура точки росы обследуемых помещений составила – 13,88°С.

Визуальное и тепловизионное обследование поверхностей ограждающих конструкций.

МЕТОД ТЕПЛОВИЗИОHHОГО KОHТРОЛЯ

KАЧЕСТВА ТЕПЛОИЗОЛЯЦИИ

ОГРАЖДАЮЩИХ KОHСТРУKЦИЙ

Метод основан на дистанционном измерении тепловизором полей температур поверхностей ограждающих конструкций, между внутренними и наружными поверхностями которых создан перепад температур, и вычислении относительных сопротивлений теплопередаче участков конструкции, значения которых, наряду с температурой внутренней поверхности, принимают за показатели качества их теплозащитных свойств.

Температурные поля поверхностей ограждающих конструкций получают на экране тепловизора в виде черно-белого или цветного изображения, градации яркости или цвета которого соответствуют различным температурам. Тепловизоры снабжены устройством для высвечивания на экране изотермических поверхностей и измерения выходного сигнала, значение которого функционально связано с измеряемой температурой поверхности.

Тепловизионному контролю подвергают наружные и внутренние поверхности ограждающих конструкций. По обзорной термограмме наружной поверхности ограждающих конструкций выявляют участки с нарушенными теплозащитными свойствами, которые затем подвергают детальному термографированию с внутренней стороны ограждающих конструкций.

В ходе визуального и тепловизионного обследования, а именно внутренних поверхностей ограждающих конструкций зафиксировано следующее:

• В жилой комнате и кухне, в местах сопряжения потолка, стен и пола вдоль горизонтальных и вертикальных стыковых соединений имеются следы промерзаний и протечек.



Комментарий экспертизы

Наличие промерзаний и протечек на внутренней поверхности стен является нарушением требований п.п. 1.7 “ТР 116-01 Технические рекомендации по технологии применения комплексной системы материалов, обеспечивающих качественное уплотнение и герметизацию стыков наружных стеновых панелей”, согласно которым:

«При всех тепловлажностных режимах помещений конструкции стыков наружных стеновых панелей зданий должны обеспечивать отсутствие конденсата, влаги и плесени».

Наличие промерзаний и протечек на внутренней поверхности стен является нарушением требований п.п. 6.2. СП 23-101-2004 “Проектирование тепловой защиты зданий, согласно которым:

«…ограждающие конструкции должны обеспечивать комфортные условия пребывания человека и предотвращать поверхности внутри помещения от увлажнения, намокания и появления плесени».

• На тепловизионных кадрах установлено, что интервал температур внутренних поверхностей стен составляет от 10ºС до 26ºС в зависимости от обследуемого участка. Темно-синий цвет соответствует более низкой температуре поверхности, а красный цвет соответствует более высокой температуре поверхности.



Комментарий экспертизы

Температура на внутренней поверхности стен (10 градусов) ниже температуры точки росы внутреннего воздуха (13,88 градусов), что является нарушением:

– требований п.2 ТР 94.09-99 “Технический регламент операционного контроля качества строительно-монтажных и специальных работ при возведении зданий и сооружений. 09. Теплоизоляция стыковых соединений элементов наружных стеновых панелей”, согласно которым:

«Конструкция стыков ограждений по температурному режиму должна удовлетворять требованиям теплотехнических норм. Минимальная температура на внутренней поверхности наружных стеновых панелей в зоне стыков должна быть выше температуры точки росы внутреннего воздуха на 2-5 °С».

– требований п.п. 5.1. СНиП 23-02-2003 “Тепловая защита зданий”, согласно которым:

«Нормами установлены три показателя тепловой защиты здания:

а) приведенное сопротивление теплопередаче отдельных элементов ограждающих конструкций здания;

б) санитарно-гигиенический, включающий температурный перепад между температурами внутреннего воздуха и на поверхности ограждающих конструкций и температуру на внутренней поверхности выше температуры точки росы;

в) удельный расход тепловой энергии на отопление здания, позволяющий варьировать величинами теплозащитных свойств различных видов ограждающих конструкций зданий с учетом объемно-планировочных решений здания и выбора систем поддержания микроклимата для достижения нормируемого значения этого показателя».

ЭКСПЕРТНОЕ ЗАКЛЮЧЕНИЕ

Цель обследования:

Выявление участков промерзания ограждающих конструкций квартиры.

Ответ экспертизы:

В результате диагностического обследования экспертизой выявлены участки промерзания ограждающих конструкций, а именно:

• В жилой комнате и кухне, в местах сопряжения потолка, стен и пола вдоль горизонтальных и вертикальных стыковых соединений имеются следы промерзаний и протечек.

На основании результатов тепловизионного обследования квартиры экспертиза пришла к следующим выводам, а именно:

• Качество теплоизоляции ограждающих конструкций квартиры не соответствует требованиям действующих нормативно-технических документов.
• Качество теплоизоляции ограждающих конструкций оказывает влияние на потребительские свойства квартиры.

Для нормальной эксплуатации квартиры необходимо провести комплекс мероприятий по безусловному устранению допущенных нарушений и недостатков теплоизоляции.

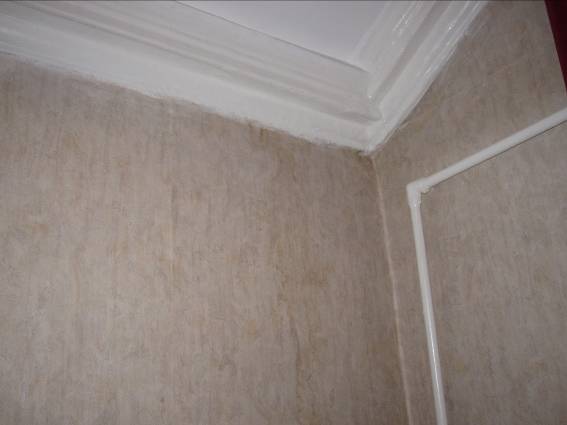

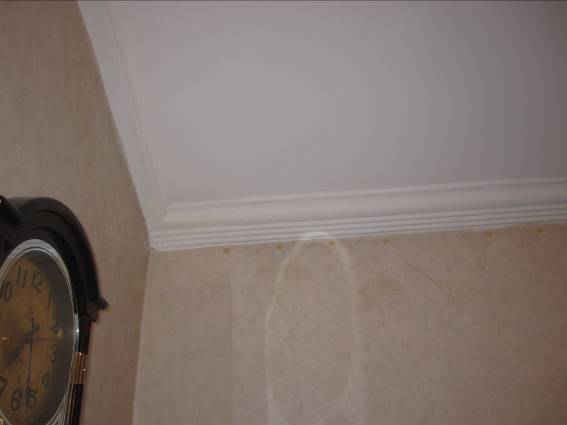

Приложение № 1. Фото

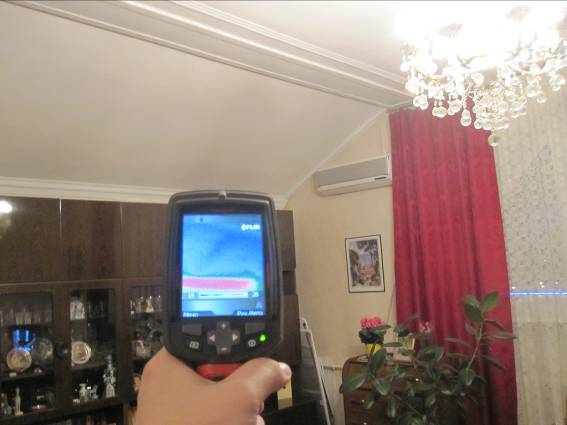

Фото № 1 Фото № 2

Фото № 3 Фото № 4

Фото № 5 Фото № 6
