Исследование объекта включало в себя следующие этапы:
— Выезд специалистов на исследуемый объект для визуального осмотра и изучения фактического состояния строительных работ, выполненных в рамках заключенного договора.
— Анализ и систематизация результатов, полученных при изучении предоставленной в распоряжение экспертов документации и правовых и технических документов, относящихся к обследуемому объекту и по результатам выезда на объект и визуального осмотра, и изучения фактического состояния строительных работ, выполненных в рамках заключенного договора.
— Формулирование выводов и оформление заключения специалистов.
Методы исследования, использованные при подготовке настоящего заключения, относятся к общенаучным (описание, сравнение, измерение) и частно-научным (аналитический метод).
Исследование проводилось с использованием следующих методов:
метод натурного экспертного осмотра;
метод инструментальных измерений;
расчётно-аналитический метод:
метод анализа полученных данных.
Объект исследования: Арматура рифлёная ф10мм А 500 ГОСТ 5781-82
Сведения о примененной методике:
Методика, способы и методы исследования, программа обследования объекта (изделия из гипса), оценка результатов исследования, определение характеристик и параметров исследуемого объекта и его конструкций, деталей и элементов, в данном случае, основаны на указаниях, изложенных в ГОСТ 10922-20126.3 о натурном обследовании объекта и исследовании предоставленных экспертам технических документов и материалов, анализе исследования технической и проектной документации, предоставленной экспертам в рамках материалов гражданского дела, а также формировании выводов и ответов на поставленные перед экспертом вопросы в рамках такого исследования, что соответствует требованиям, установленным в ст.8 и 16 Федерального закона от 31 мая 2001 г. № 73-ФЗ «О государственной судебно-экспертной деятельности в Российской Федерации».
Главной задачей проведения данного исследования является получение обоснованных и достоверных ответов на поставленные перед экспертами вопросы. При определении порядка и методов обследования, а также для последующей обработки и исследовании результатов и материалов обследования были применены порядок и правила, установленные в ГОСТ 10922-20126.3. Исходя из указаний, содержащихся в данных правилах, определялась полнота и объем проводимых исследований, устанавливались объемы фактического натурного обследования. Кроме того, исследования проводились в тех объемах и в порядке, которые были необходимы для получения ответов на поставленные перед экспертами вопросы, поскольку ответы на эти вопросы являются основной целью проведения исследования. Работы по обследованию объекта исследования были выполнены исходя из характера и особенностей данного объекта, как, впрочем, и из возможности фактического доступа к отдельным элементам и конструкциям.
Полученная, в результате обследования информация, является в целом достаточной, как для оценки соответствия объектов обследования нормам и правилам, так и ответов на поставленные вопросы.
Вместе с тем, информация, полученная в результате обследования в соответствии с ГОСТ 10922-20126.3, является в целом исчерпывающей и достаточной для оценки общего технического состояния объекта экспертизы. В соответствии с требованиями, установленными в разделе 6.3 «Тонкий слой слабопачкающей ржавчины не является причиной для браковки каркаса. Во время бетонирования конструкции эта ржавчина легко растворяется в щелочной среде бетонной смеси. Сильно пачкающая и отслаивающаяся ржавчина до приемки каркаса должна быть очищена с арматуры металлическими щетками и протерта ветошью или промыта сильной струей воды и продута сжатым воздухом.», было принято решение о проведении непосредственно на объекте сплошного визуального и выборочного детального обследования, выполнении замеров с использованием измерительных приборов и контрольных методов, а также проведении фотосъемки.
Исходные данные

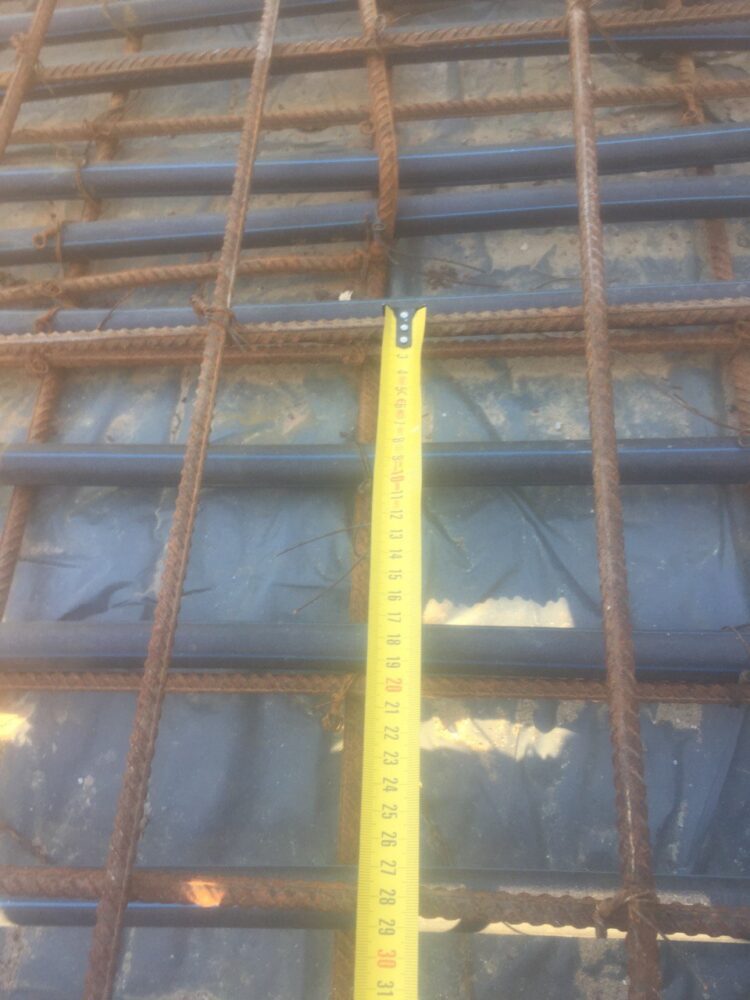

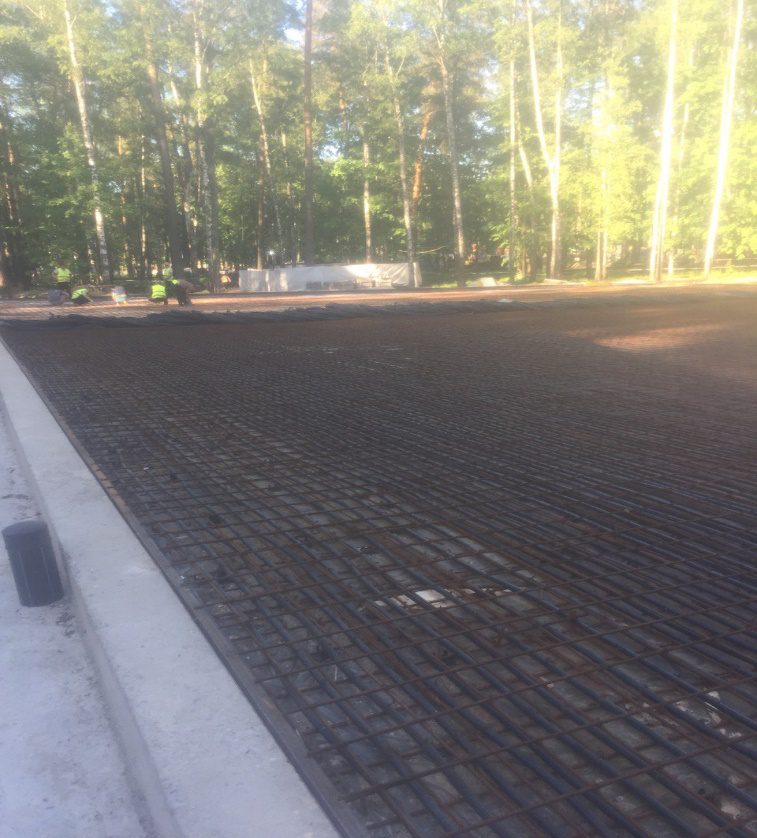

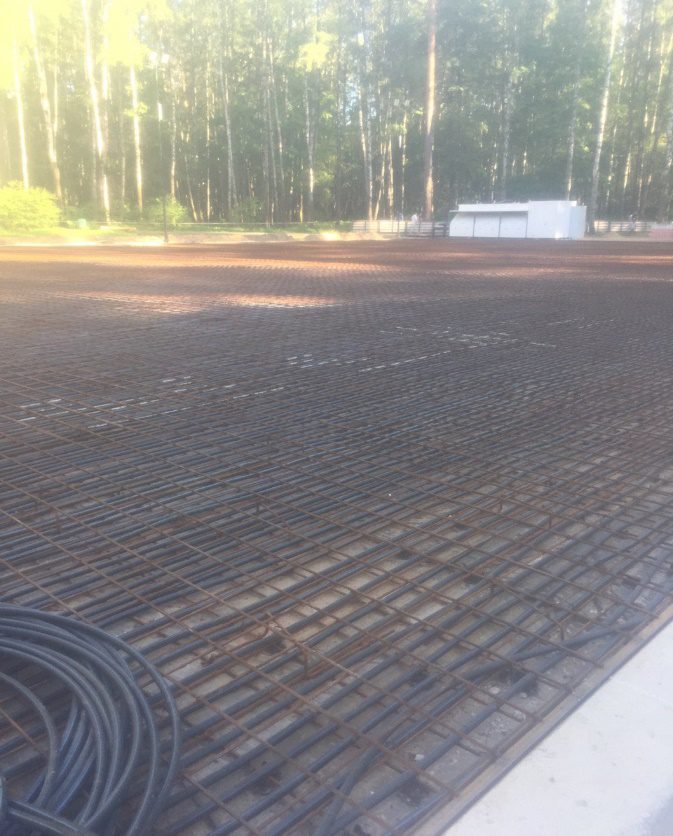

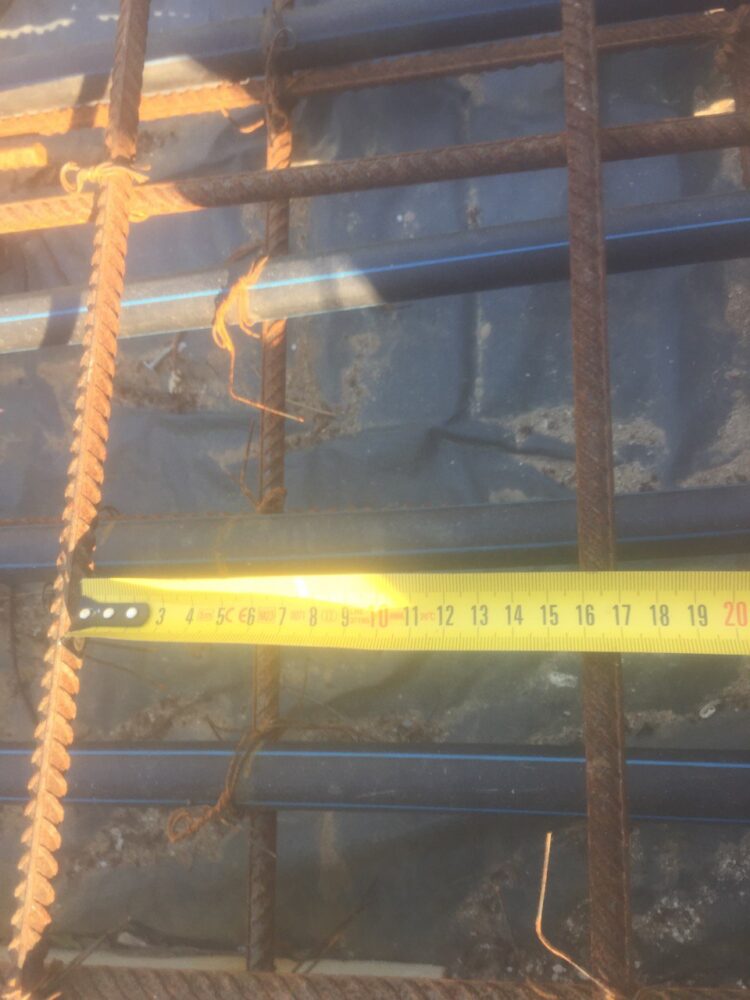

Предъявлена Арматура рифлёная ф10мм А 500 ГОСТ 5781-82 объемом 22т (по расчетам проектной документации) подготовленный каркас в два ряда с интервалом 60-80мм высотой, ячейка 200х200мм.

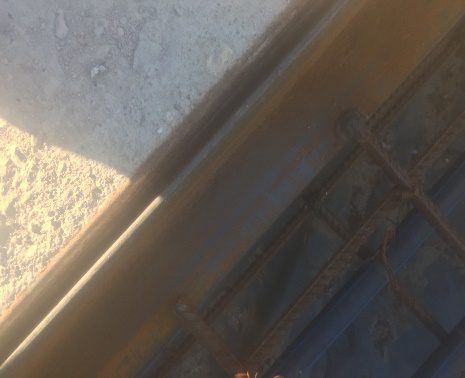

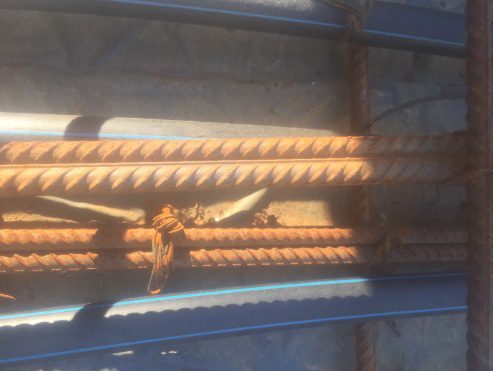

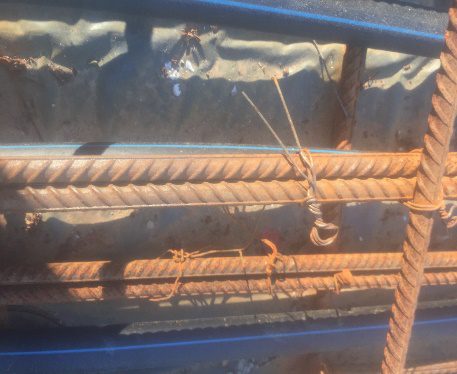

Обследованием установлено: на поверхности профиля, включая поверхность ребер и выступов, нет раскатанных трещин, трещин напряжения, рванин, прокатных плен и закатов. Локально присутствуют мелкие повреждения ребер и выступов, в количестве не более 3-х на 1 метр длины, а также незначительная ржавчина, отдельные раскатанные загрязнения, Отпечатки, наплывы, следы раскатанных пузырей, рябизна и чешуйчатость в пределах допускаемых отклонений по размерам.
Очистка ручной металлической щеткой показала, что ржавчина поверхностная легко поддается удалению и степень ржавчины соответствует ВИД 2. Плотная ржавчина равномерно покрывающая поверхность арматуры, которая может быть удалена протиркой ветошью или металлической щетками и полностью удаляемая при вибрации в бетоне конструкции. После удаления такой ржавчины сечение арматуры практически не уменьшается.
Соответствует ГОСТ 5781-82 п. 2.8, ГОСТ 10922-2012 п. 5.6
Ржавая арматура, наоборот, всей своей поверхностью готова «прилипнуть» к цементу и бетону. Уже в обычном портландцементе содержится 2-4% окислов железа, в высокопрочных цементах на основе доменных шлаков — до 10%. В процессе затворения цемента в бетон ржавчина вступает в текущие химические реакции.
Она их чуть притормаживает, но образует сложные алюминаты и силикаты железа с отличной адгезией как к бетонному камню, так и к железу арматуры.
Предъявленная Арматура рифлёная ф10мм А 500 ГОСТ 5781-82 объемом 22т может использоваться как каркас для бетонирования М400, М500, В22.5 (Вяжущий компонент. Портландцемент двух типов: М400 (ЦЕМ I 32,5H) или М500 (ЦЕМ I 42,5H)) бетоном площадки будущего катка.
IV. Рекомендации
В соответствии с ГОСТ 10922-2012 п. 6.3 «Тонкий слой слабопачкающей ржавчины не является причиной для браковки каркаса. Во время бетонирования конструкции эта ржавчина легко растворяется в щелочной среде бетонной смеси. Сильно пачкающая и отслаивающаяся ржавчина до приемки каркаса должна быть очищена с арматуры металлическими щетками и протерта ветошью или промыта сильной струей воды и продута сжатым воздухом.»
