Проведение экспертизы качелей
Заказчик: ГАУК г. Москвы «ПКиО «ХХХХ»
Основание: Договор №299/21-П от 01 июня 2021г.
Детская игровая площадка – это место, где дети проявляют максимальную активность, свойственную их возрасту. Однако игры с друзьями, катание с горки, качели и другие развлечения могут не только принести удовольствие, но и стать причиной серьезной травмы. Поэтому законодательством разработаны специальные требования к оборудованию детских игровых площадок, которые позволяют снизить риски получения повреждений к минимуму. Эти нормы отражены в ряде регламентирующих документов, в частности, ГОСТ Р-52169, ГОСТ Р-52301. Наиболее существенными требованиями, определяющими степень травматичности данного места являются:
Виды оборудования. Требования к детским игровым площадкам подразумевают, что на них устанавливаются конструкции, способствующие физической активности и безопасному отдыху ребенка. К такому оборудованию относятся горки, подвесные мосты, лестницы, качели и т. д. Кроме того, по нормам на детской площадке, расположенной около проезжей части, должны монтироваться ограждения, предотвращающие случайное или намеренное попадание ребенка на дорогу. Также рекомендуется размещать информационные вывески с перечнем правил обращения с оборудованием. Никаких других конструкций, целью которых не является физическое развитие и отдых детей, на площадке быть не должно.
Размеры оборудования. Габариты конструкций, установленных на площадке, должны позволять ребенку без труда воспользоваться их функциями. При этом размеры оборудования обязаны соответствовать росту детей в той возрастной категории, для которой оно разрабатывалось. Диаметр поручней, перил, перекладин, и других элементов для захвата руками необходимо адаптировать к ладони ребенка. Размеры сеток, лестниц, отверстий, ячеек и т. д. должны подбираться так, чтобы исключить застревание тела, конечностей и головы детей.
Качество конструкций. Нормативные требования к детским игровым и спортивным площадкам существенно ограничивают перечень материалов для оборудования. В частности, из него исключаются горючие и токсичные пластики, некоторые породы древесины, необработанный металл и т. д. Основным требованием к качеству изготовления оборудования является отсутствие острых углов, сколов, заусенцев и других дефектов поверхности, а также выступающих болтов, шурупов и прочих крепежей. Сварочные швы должны быть зашлифованы и окрашены. Сами конструкции должны быть надежно закреплены, иметь запас механической прочности и устойчивости к коррозии, исключать возможность самостоятельного демонтажа без применения специального инструмента.
Доступ к конструкциям. Все оборудование, установленное на детской площадке, должно быть полностью доступно не только играющим детям (соответствующей возрастной категории), но и их родителям. В частности, при изготовлении конструкций требования безопасности предписывают учитывать возможность быстрого удаления ребенка взрослым человеком из игровой зоны в экстренных случаях. Все лестницы, трапы и стремянки должны иметь постоянный наклон и обеспечивать беспрепятственный доступ детей к функциям конкретного оборудования.
Покрытие площадок. Опорные поверхности, используемые детьми во время игры, должны быть облицованы противоскользящим и смягчающим удар материалом. При этом требования к покрытию детских игровых площадок исключают использование отделки с высоким абразивным действием, сыпучих грунтов (песка, мелкого щебня и т. д.). Подходящими материалами являются утрамбованный грунт, газон, а также современные полимерные покрытия.
В результате осмотра детского игрового оборудования-качелей, установленного на детских площадках на территории ПКиО «ХХХХ», зафиксировано:
Детская площадка Водяновка, ул ХХХХ аллея

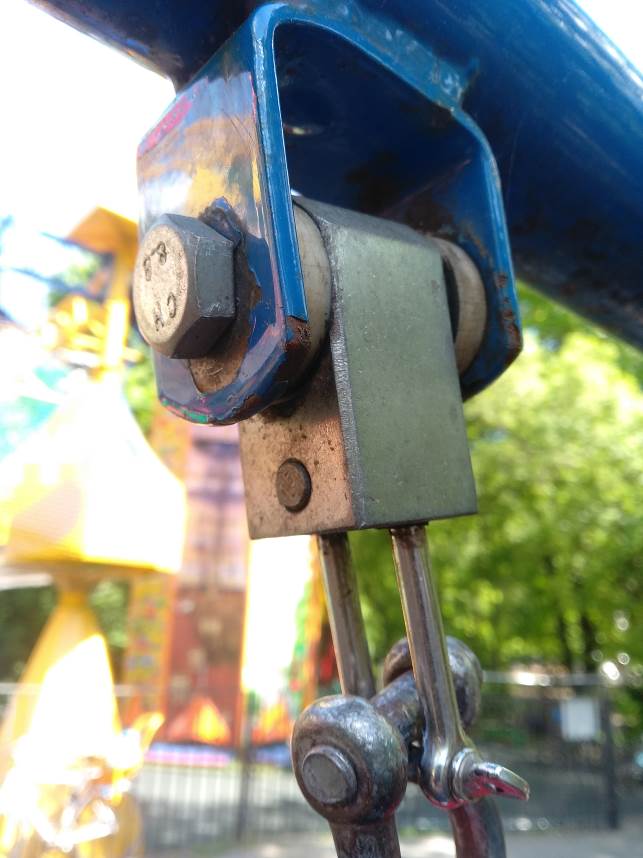

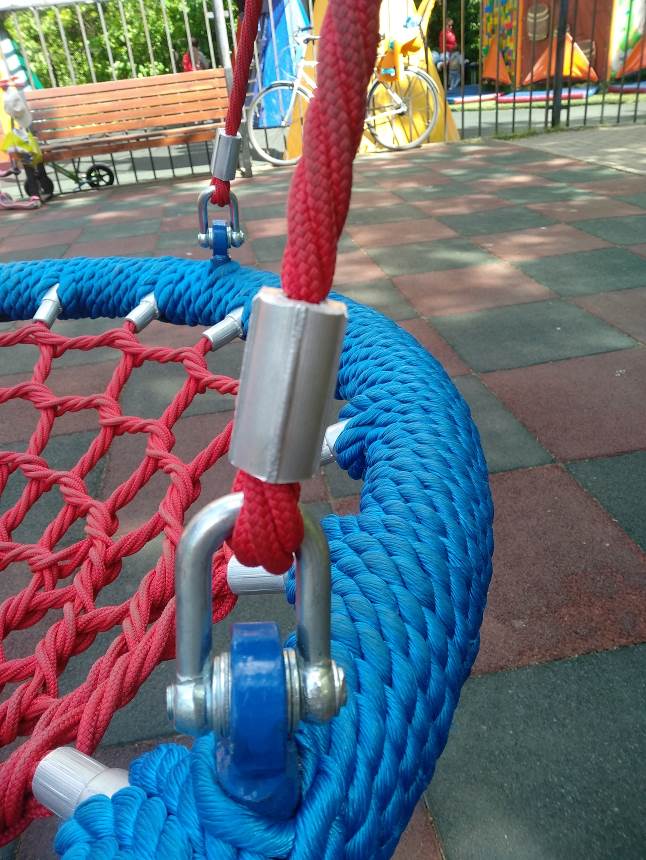

Конструкция рамы выполнена из четырех деревянных стоек (брус 100х100), установленных Л-образно на металлические подпятники в бетонных фундаментах и соединенных попарно фанерными накладками. Изгибы, радиусы и скругленные кромки деревянных деталей отшлифованы и обработаны краской (Фото 1). По классификации по типу подвеса сидений в соответствии с ГОСТ Р 52167-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний качелей. Общие требования, качели относятся ко второму типу — с несколькими осями вращения. Основанием подвеса является металлическая труба d=60мм и l=3000мм с приваренными к ней парой металлических проушин для подвесов, а по краям элементами для крепления к стойкам. Габаритные размеры оборудования в плане 3.65м х 1.67м. Расстояние от перекладины до ударопоглощающего покрытия площадки составляет 2,05м., расстояние от сиденья по поверхности игровой площадки 500мм. Плетеное сиденье «гнездо» подвешено на полиэтиленовых канатах, закрепленных через такелажные скобы к металлическим подвесам закрытого типа (Фото 2,3).
Детская площадка ХХХХ, ул ХХХХ проезд

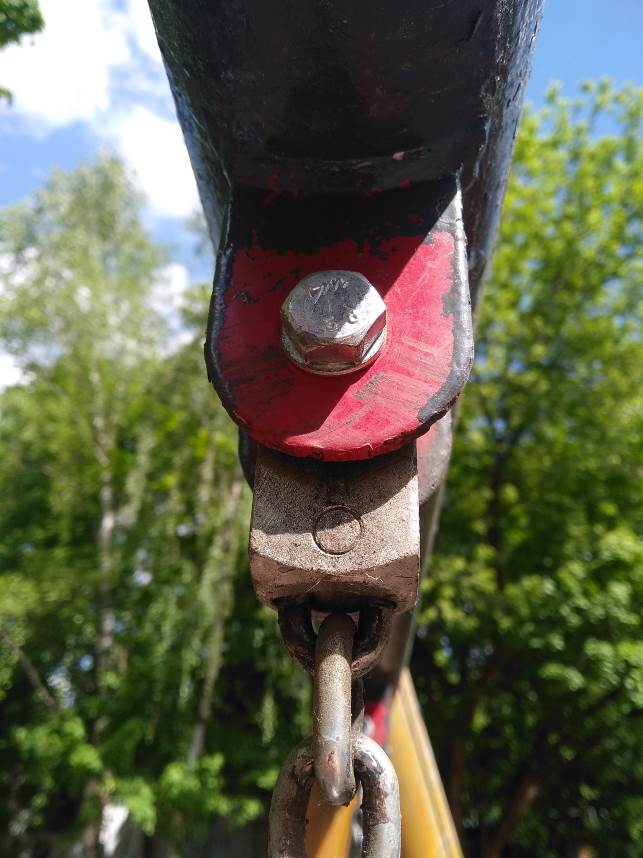

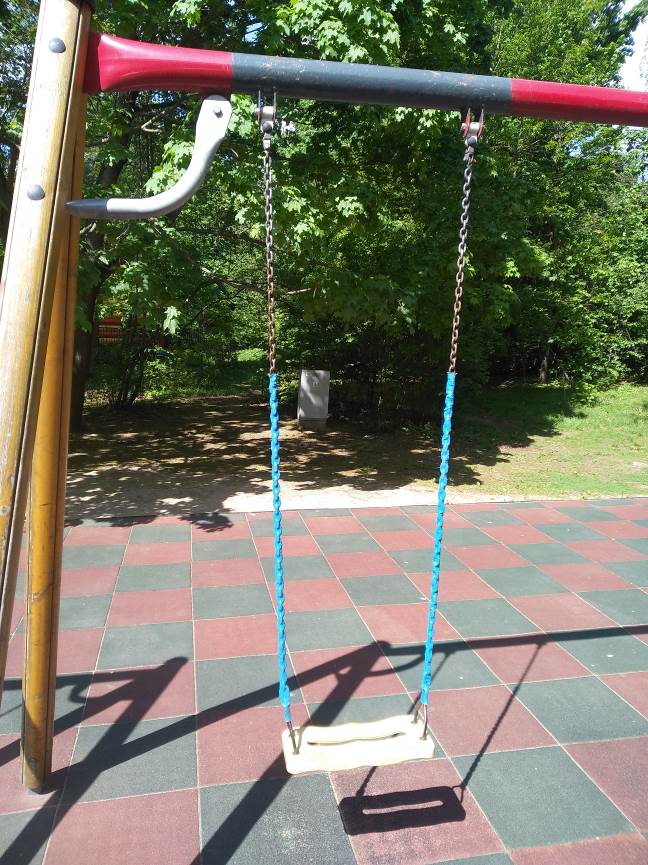

На площадке смонтированы две рамы качелей, конструкция рамы выполнена из четырех металлических стоек, облицованных деревянными деталями, установленных Л-образно, жестко закрепленных в бетонных фундаментах (Фото 4,5). По классификации по типу подвеса сидений в соответствии с ГОСТ Р 52167-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний качелей. Общие требования, качели относятся к первому типу — с одной осью вращения. Основанием подвеса является металлическая труба d=85мм и l=2700мм с приваренными к ней двумя парами металлических проушин для подвесов, а по краям элементами для крепления к стойкам. Габаритные размеры оборудования в плане 3.43м х 1.33м. Расстояние от перекладины до ударопоглощающего покрытия площадки составляет 2,25м. На раме №1 смонтированы два плоских сиденья на цепных подвесах, закрепленных к перекладине через металлические подвесы открытого типа (Фото 6,7). При обследовании цепи и соединителей зафиксировано истирание карабина, в нижней части крепления одного из сидений, такое изнашивание приводит к потере прочности и разрушению оборудования (Фото 8,9). На раме №2 смонтировано плоское сиденье и сиденье-колыбель на цепных подвесах, закрепленных к перекладине через металлические подвесы открытого типа (плоское сиденье) и закрытого типа (Фото 10,11) (сиденье-колыбель). Расстояние от плоского сиденья рамы №2 до поверхности игровой площадки составляет 330мм, что не соответствует требованиям ГОСТ Р 52167-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний качелей. Общие требования п.5.2 Для качелей типов 1, 2 и 3 в состоянии покоя расстояние от сиденья до поверхности игровой площадки должно быть не менее 400 мм.
Детская площадка ХХХХ городок, ул 1-й Лучевой просек

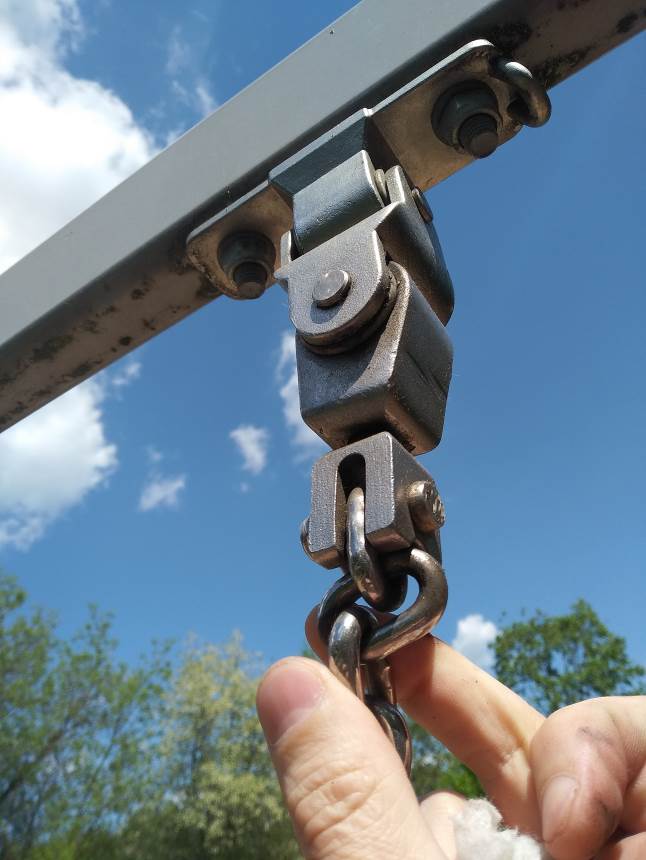

Конструкция рамы выполнена из четырех деревянных стоек (брус 100х100), установленных Л-образно и жестко закрепленных к основанию площадки. Изгибы, радиусы и скругленные кромки деревянных деталей отшлифованы и обработаны краской (Фото 12). По классификации по типу подвеса сидений в соответствии с ГОСТ Р 52167-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний качелей. Общие требования, качели относятся ко второму типу — с несколькими осями вращения. Основанием подвеса является металлическая профильная труба 80х40мм и l=2900мм с приваренными к ней двух пар металлических проушин для подвесов, а по краям элементами для крепления к стойкам. Габаритные размеры оборудования в плане 3.80м х 1.60м. Расстояние от перекладины до ударопоглощающего покрытия площадки составляет 2,35м., расстояние от сиденья по поверхности игровой площадки 700мм (Фото 13,14). Плетеное сиденье «гнездо» подвешено на полиэтиленовых канатах, закрепленных через цепную вставку к металлическим подвесам открытого типа (Фото 15,16).
При катании ребенка на этих качелях наблюдается люфт между металлическими деталями по краям перекладины (пластинами) и деревянными стойками. Причиной является отсутствие части анкерных креплений, соединяющих эти детали (и левые, и правые стойки), недостаточная затяжка анкеров, разболтанные посадочные гнезда анкеров (Фото 17,18). Это является нарушение требований ГОСТ Р 52169-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний п.4.3.2 Конструкцией оборудования должна быть обеспечена прочность, устойчивость, жесткость и пространственная неизменяемость.
Детская площадка Золотой пруд

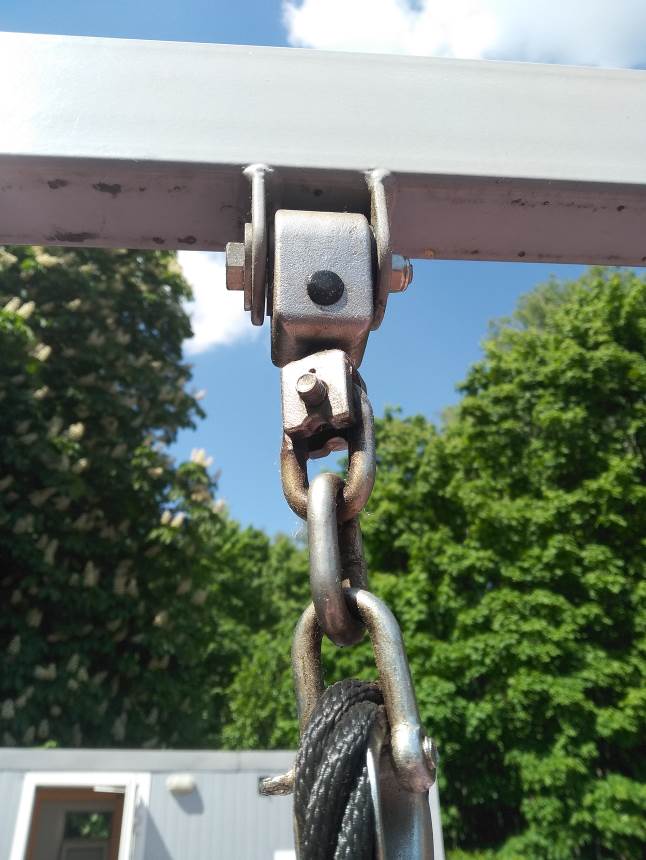

На площадке с песчаным основанием смонтированы две рамы качелей, конструкция рамы выполнена из четырех деревянных стоек (брус 100х100), установленных Л-образно на металлические подпятники в бетонных фундаментах. По классификации по типу подвеса сидений в соответствии с ГОСТ Р 52167-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний качелей. Общие требования, качели относятся к первому типу — с одной осью вращения. Основанием подвеса является металлическая профильная труба 80х40мм. Рама №1 имеет длину перекладины l=2900мм с приваренными к ней парой металлических проушин для подвесов, а по краям элементами для крепления к стойкам (Фото 19). Габаритные размеры оборудования в плане 3.85м х 1.50м. Расстояние от перекладины до ударопоглощающего покрытия площадки составляет 2,45м, расстояние от сиденья до поверхности игровой площадки 400мм. На раме №1 смонтировано плетеное сиденье «гнездо» на цепных подвесах, закрепленных к перекладине через металлические подвесы полузакрытого типа (Фото 21,22). Рама №2 имеет два участка перекладины l=2900мм и l=1800мм с приваренными к ним парами металлических проушин для подвесов, а по краям элементами для крепления к стойкам (Фото 20). На раме №2 смонтированы два плоских сиденья и одно сиденье-колыбель на цепных подвесах, закрепленных к перекладине через металлические подвесы полузакрытого типа (Фото 23,24). Габаритные размеры в плане 5.45м х 1.45м. Расстояние от перекладины до ударопоглощающего покрытия площадки составляет 2,15м, расстояние от сиденья до поверхности игровой площадки 500мм.
Фотофиксация

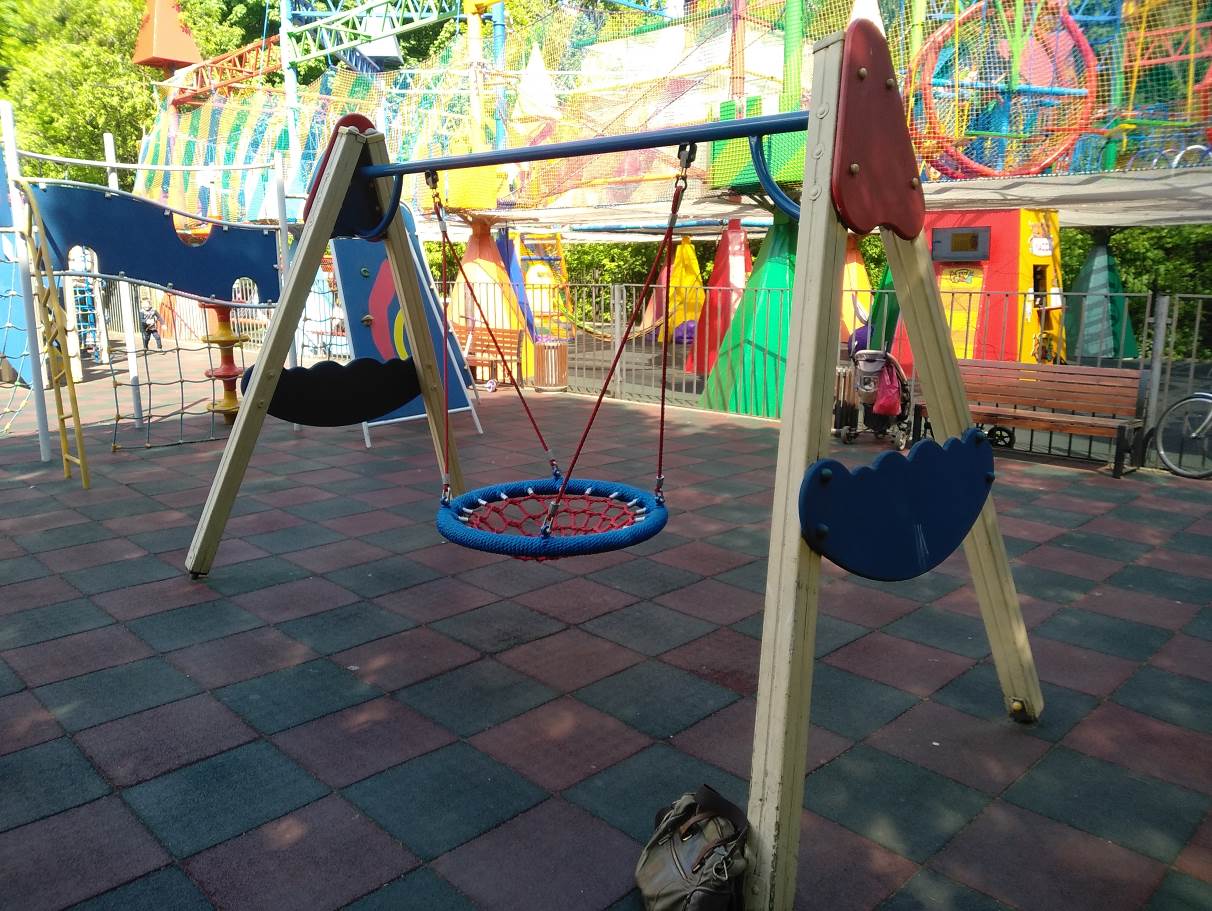

Фото 1 Качели на площадке Водяновка
Фото 2 Фото 3

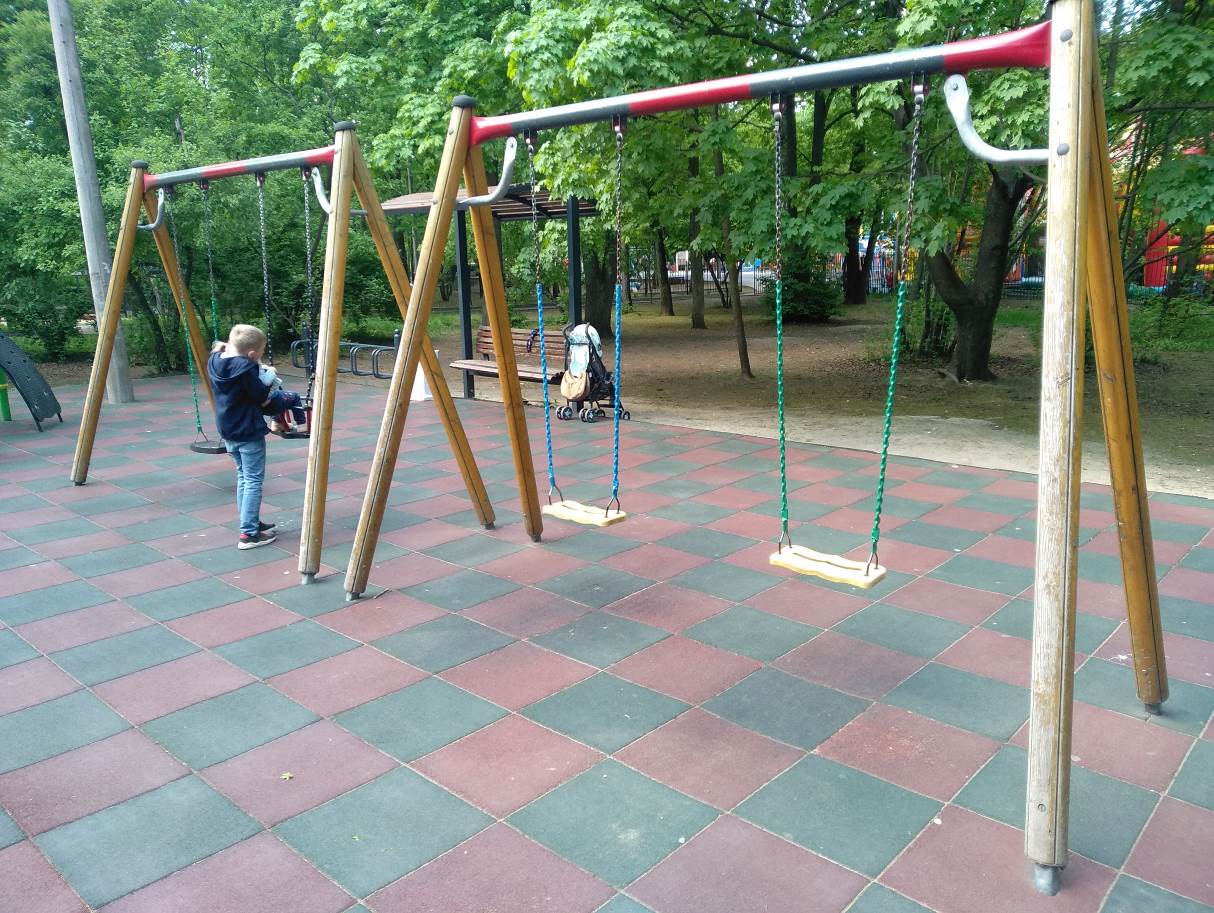

Фото 4 Качели на площадке ХХХХ
Фото 5
Фото 6 Фото 7
Фото 8 Фото 9
Фото 10 Фото 11
Фото 12 Качели на площадке ХХХХ городок
Фото 13 Фото 14
Фото 15 Фото 16
Фото 17 Фото 18

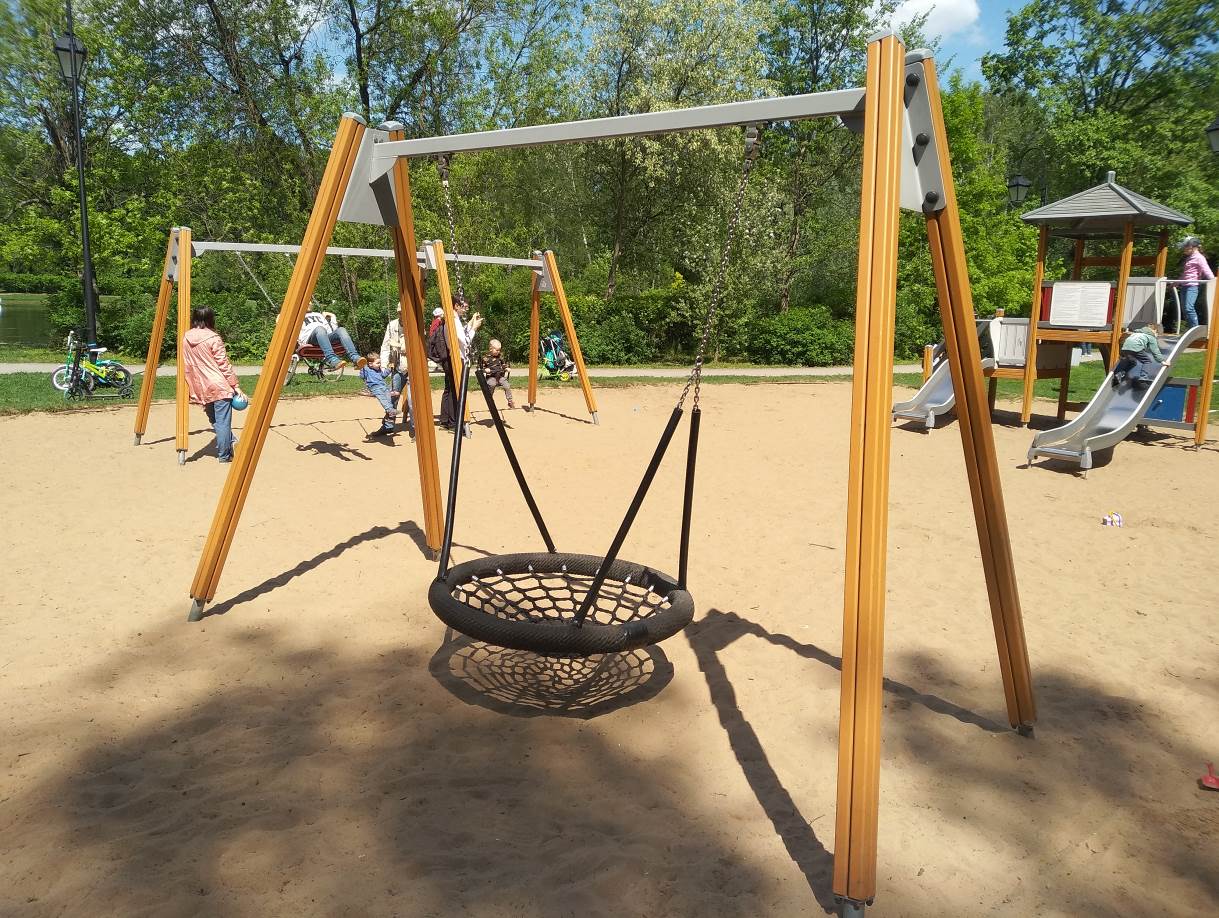

Фото 19 Качели на площадке Золотой пруд
Фото 20 Качели на площадке Золотой пруд
Фото 21 Фото 22
Фото 23 Фото 24
III. ВЫВОДЫ
При обследовании оборудования качелей (обозначенных заказчиком) детских игровых площадок в ПКиО «Скольники» было установлено:
— для дальнейшей безопасной эксплуатации необходима замена изношенного элементов подвеса качелей (карабин) на детской площадке ХХХХ,
— смонтировать сиденье качели на детской площадке ХХХХ на расстояние не менее 400мм от поверхности площадки,
— обеспечить жесткое крепление и устойчивость рамы качелей на детской площадке ХХХХ городок.
В остальном конструкции и элементы осмотренных качелей соответствуют требованиям ГОСТ Р 52169-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний, ГОСТ Р 52167-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний качелей. Общие требования и могут быть использованы при условии своевременных технических осмотров, регулярном обслуживании и ремонте в соответствии с ГОСТ Р 52301-2013. Оборудование и покрытия детских игровых площадок. Безопасность при эксплуатации:
7.7 Устранение неисправностей
Неисправности оборудования, обнаруженные в процессе эксплуатации, снижающие безопасность, немедленно устраняют. Если это невозможно, то принимаются меры, обеспечивающие невозможность пользования оборудованием, либо оборудование демонтируют и удаляют с игровой площадки.
7.8 Регулярное обслуживание
Регулярное обслуживание включает мероприятия по поддержанию безопасности и качества функционирования оборудования и покрытий детской игровой площадки.
Мероприятия по регулярному обслуживанию оборудования включают:
— проверку и подтягивание узлов крепления;
— обновление окраски оборудования;
— обслуживание ударопоглощающих покрытий;
— смазку подшипников;
— нанесение на оборудование маркировок, обозначающих требуемый уровень ударопоглощающих покрытий из сыпучих материалов;
— обеспечение чистоты оборудования и покрытий (удаление битого стекла, обломков и загрязнителей);
— восстановление ударопоглощающих покрытий из сыпучих материалов и корректировка их уровня;
— обслуживание пространства зон безопасности.
7.9 Ремонтные работы
Ремонтные работы включают:
— замену крепежных деталей;
— сварку;
— замену частей оборудования (например, изношенных желобов горок);
— замену структурных элементов оборудования.
На одном из этапов проверки технического состояния конструкции выполняется функциональный осмотр, представляющий собой детальный осмотр с целью проверки исправности и устойчивости оборудования, выявления износа элементов конструкции оборудования, который проводят с периодичностью один раз в 1-3 мес. Особое внимание уделяют скрытым, труднодоступным элементам оборудования, в частности закрытым креплениям подвесов сидений (на детских площадках Водяновка и ХХХХ). Разобранный узел осматривается на наличие дефектов, износа деталей, выполняется смазка для уменьшения истираемости.
