Экспертиза качества реконструкции вентиляционного канала

Цель проведения экспертизы:

— Экспертиза качества выполненных работ по реконструкции вентиляционного канала на предмет обеспечения несущей способности ограждающих конструкций помещения кинотеатра «Взлет» и соответствия требованиям действующей нормативно-технической документации (СНиП, ГОСТ).



На основании Договора № 0621 от 21 июня 2010 г. экспертом было произведено визуальное и визуально-инструментальное обследование объекта, в соответствии с требованиями СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений». Произведены замеры геометрических характеристик в соответствии с ГОСТ 26433.0-95 «Система обеспечения точности геометрических параметров в строительстве». Правила выполнения измерений. Общие положения.

Обследование строительных конструкций зданий и сооружений проводится в три связанных между собой этапа:

• подготовка к проведению обследования;
• предварительное (визуальное) обследование;
• детальное (инструментальное) обследование.

В соответствии с требованиями СП 13-102-2003 п. 6.1 «Подготовка к проведению обследований» предусматривает ознакомление с объектом обследования, проектной и исполнительной документацией на конструкции и строительство сооружения, с документацией по эксплуатации и имевшим место ремонтам и реконструкции, с результатами предыдущих обследований.

Экспертом произведен внешний отверстия в несущей стене здания кинотеатра, с выборочным фиксированием на цифровую камеру (см. Приложение № 1, фото № 1-5), что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).

Обмерные работы производились в соответствии с требованиями СП 13-102-2003 п.8.2.1 Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений, высоту помещений, отметки характерных узлов, расстояния между узлами и т.д.

Классификатор основных видов дефектов в строительстве

и промышленности строительных материалов

Критический дефект (при выполнении СМР) — дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации.

Критический дефект подлежит безусловному устранению до начала последующих работ или с приостановкой работ.

Значительный дефект — дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность.

Значительный дефект подлежит устранению до скрытия его последующими работами.

При этом дефектом является каждое единичное отступление от проектных решений или неисполнение требований норм.

В ходе диагностического обследования объекта определено:

• Стена здания кинотеатра, в которой выполнено увеличение отверстия (проема) под вентиляционный воздуховод является несущей.

СНиП II-22-81* Каменные и армокаменные конструкции:

6.6. Каменные стены в зависимости от конструктивной схемы здания подразделяются на:

несущие, воспринимающие кроме нагрузок от собственного веса и ветра также нагрузки от покрытий, перекрытий, кранов и т.п.;

самонесущие, воспринимающие нагрузку только от собственного веса стен всех вышележащих этажей зданий и ветровую нагрузку;

ненесущие (в том числе навесные), воспринимающие нагрузку только от собственного веса и ветра в пределах одного этажа при высоте этажа не более 6 м; при большей высоте этажа эти стены относятся к самонесущим;

перегородки — внутренние стены, воспринимающие нагрузки только от собственного веса и ветра (при открытых оконных проемах) в пределах одного этажа при высоте его не более 6 м; при большей высоте этажа стены этого типа условно относятся к самонесущим.

• Размер проема под вентиляционный воздуховод составлянт 700 х 400 мм, вместо ранее существовавшего 400 х 200 мм;
• В проем крепления вентиляционного воздуховода для укрепления конструкции стены вмонтирована стальная рама коробчатого сечения;
• Зазоры между стенами проема и конструкцией воздуховода загерметизированы монтажной пеной;
• С наружной стороны несущей стены в зоне выхода вентиляционного канала выполнена обмазочная гидроизоляция.
• Кирпичная кладка несущей стены растрескивания кирпичных изделий не имеет (см. Приложение № 1 фото 3, 8);
• Усадочных трещин в рядах кладки не зафиксировано.
• Измерением прочностных характеристик железобетонных конструкций фундамента на предмет определения возможных деформаций, возникших в период эксплуатации здания зафиксировано следующее:

Измерения производились ультразвуковым тестером УК1401 (Сертификат об утверждении типа средств измерений RU.C.34.002.А № 10778), согласно ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности». Число и расположение контролируемых участков на конструкциях установлены с учетом требований ГОСТ 18105-86 «Бетоны. Правила контроля прочности».

По выполненным измерениям произведен расчет средней прочности бетона, определена марка и класс по прочности бетона. Результаты занесены в таблицу №1.

Таблица №1

№ участка замеров	Скорость распространения ультразвука на участках конструкций	Ближайший класс бетона по прочности на сжатие	Марка бетона по прочности на сжатие
	3980 м/с	В27,5	М350
	3910 м/с	В27,5	М350
	3890 м/с	В27,5	М350
	3820 м/с	В25	М350
	3870 м/с	В27,5	М350
	3830 м/с	В25	М350
	3890 м/с	В27,5	М350
	3990 м/с	В27,5	М350

Прочность бетона является достаточной, зафиксирован класс бетона от В25 до В27,5 марки М 350. Просадок, растрескивания и деформаций не зафиксировано.

• Растворные швы кирпичной кладки выветриваний не имеют. Толщина растворных швов соответствует установленным строительными нормами размерам, участки с отсутствием раствора и сквозными зазорами не зафиксированы (см. Приложение № 1 фото 7, 9).

СНиП 3.03.01-87 Несущие и ограждающие конструкции п.7.6: «Толщина горизонтальных швов кладки из кирпича и камней правильной формы должна составлять 12 мм, вертикальных швов — 10 мм» с предельными отклонениями согласно таблицы № 34:

	Предельные отклонения, мм
Проверяемые конструкции	стен	столбов	фундамента	стен	столбов	Контроль (метод, вид
(детали)	из кирпича, керамических и природных камней правильной формы, из крупных блоков		из бута и бутобетона			регистрации)
Толщина швов кладки:						Измерительный, журнал работ
горизонтальных	-2; +3	-2; +3	—	—	—
вертикальных	-2; +2	-2; +2	—	—	—

• Отбитости углов и ребер кирпичных изделий не превышают допустимых значений.

ГОСТ 530-95:

• • • 1. На изделии не допускаются дефекты внешнего вида, размеры и число которых превышают указанные в таблице 2.

Таблица 2

Вид дефекта	Число дефектов
1 Отбитости углов глубиной от 10 до 15 мм	2
2 Отбитости и притупленности ребер глубиной не более 10 мм и длиной от 10 до 15 мм	2
3 Трещины протяженностью до 30 мм по постели полнотелого кирпича и пустотелых изделий не более чем до первого ряда пустот (глубиной на всю толщину кирпича или на 1/2 толщины тычковой или ложковой грани камней):
на ложковых гранях	1
на тычковых гранях	1

ЭКСПЕРТНАЯ ОЦЕНКА

В зависимости от количества дефектов и степени повреждения, техническое состояние строительных конструкций оценивается по следующим категориям (см. Гл. 3 «Термины и определения» СП 13-102-2003):

Исправное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся отсутствием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационной пригодности.

Работоспособное состояние — категория технического состояния, при которой некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта, норм и стандартов, но имеющиеся нарушения требований, например, по деформативности, а в железобетоне и по трещиностойкости, в данных конкретных условиях эксплуатации не приводят к нарушению работоспособности, и несущая способность конструкций, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.

Ограниченно работоспособное состояние — категория технического состояния конструкций, при которой имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации.

Недопустимое состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся снижением несущей способности и эксплуатационных характеристик, при котором существует опасность для пребывания людей и сохранности оборудования (необходимо проведение страховочных мероприятий и усиление конструкций).

Аварийное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения (необходимо проведение срочных противоаварийных мероприятий).

На основании данных, полученных в результате обследования, в соответствии с положениями СП 13-102-2003, техническое состояние несущей стены, в которой выполнено увеличение проема под вентиляционный воздуховод, оценивается как ИСПРАВНОЕ.

1. ВЫВОДЫ

В ходе проведения экспертного исследования ограждающих конструкций определено:

1. Техническое состояние ограждающих конструкций здания, в соответствии с положениями СП 13-102-2003, оценивается как исправное состояние, при котором отсутствуют дефекты и повреждения, влияющие на снижение несущей способности и эксплуатационной пригодности.
2. По результатам определения фактических прочностных характеристик материалов основных несущих конструкций и их элементов, зафиксированы показатели, на основании которых установлено, что прочность конструкций не нарушена.
3. На момент обследования здание пригодно к эксплуатации и соответствует требованиям, предъявляемым нормативно-технической документацией к зданиям такого рода.
4. Несущие ограждающие стены здания кинотеатра, выполнены кирпичной кладкой без критических и значительных дефектов и нарушений технологии для данного вида работ.
5. Отверстие под вентиляционный воздуховод в кирпичной несущей стене здания не влияет на общее техническое состояние ограждающих конструкций помещений кинотеатра «Взлет» и обеспечивает возможность их дальнейшей эксплуатации.

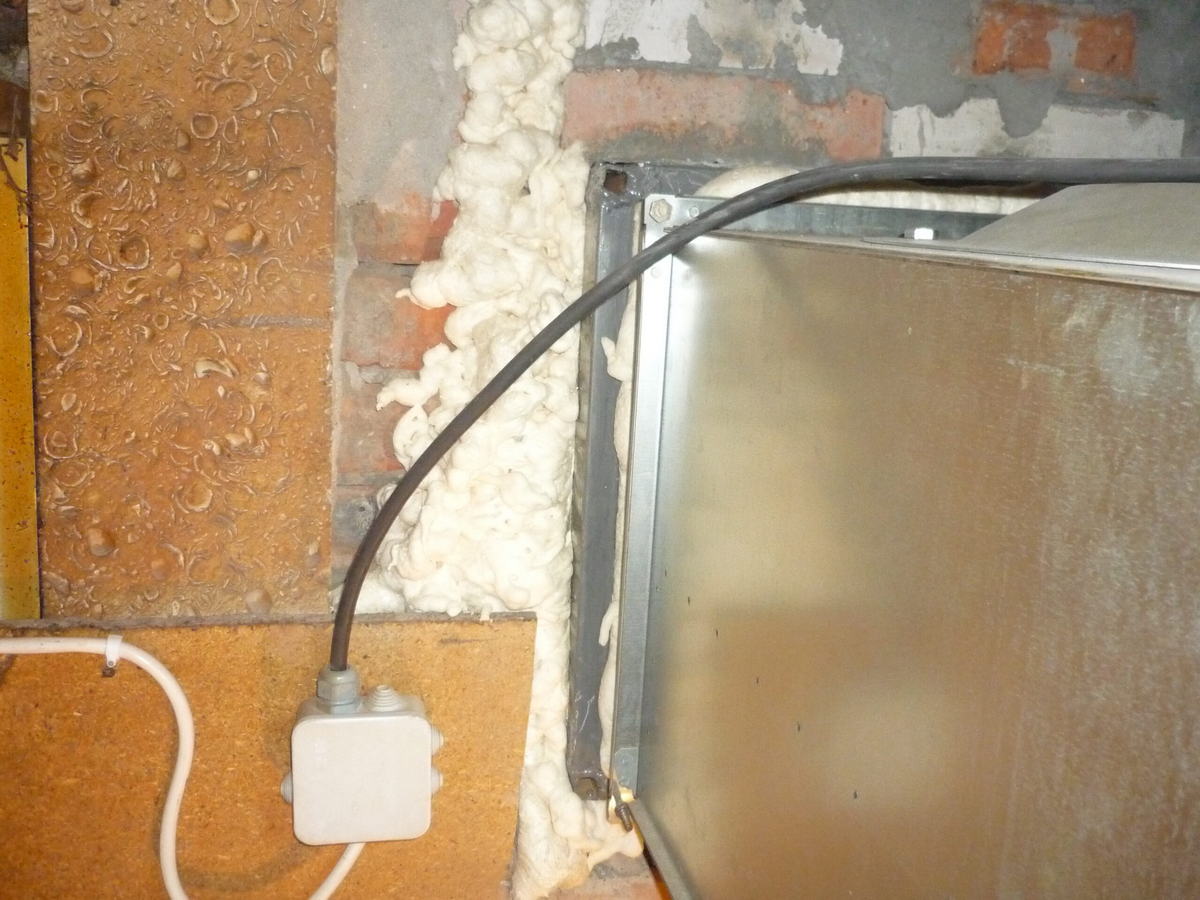

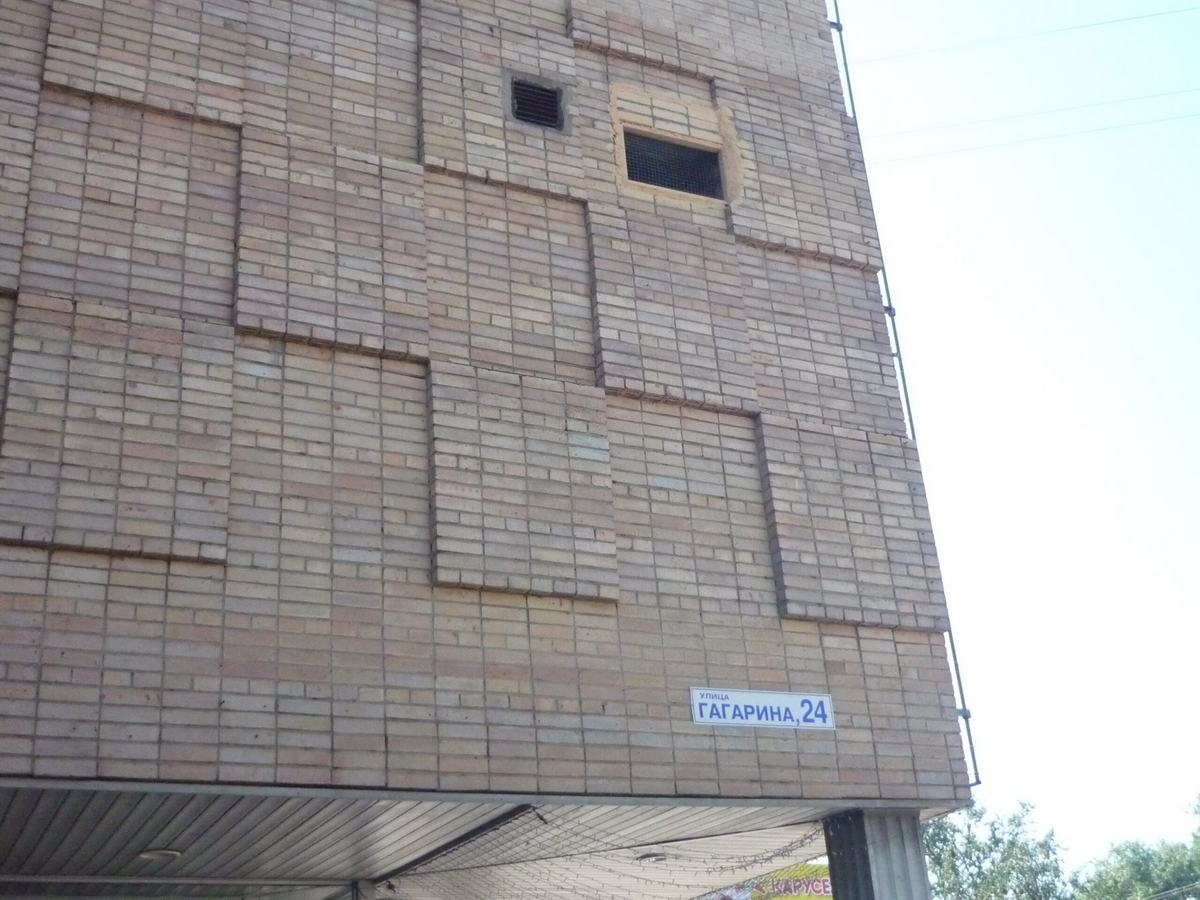

Фото 1 Фото 2

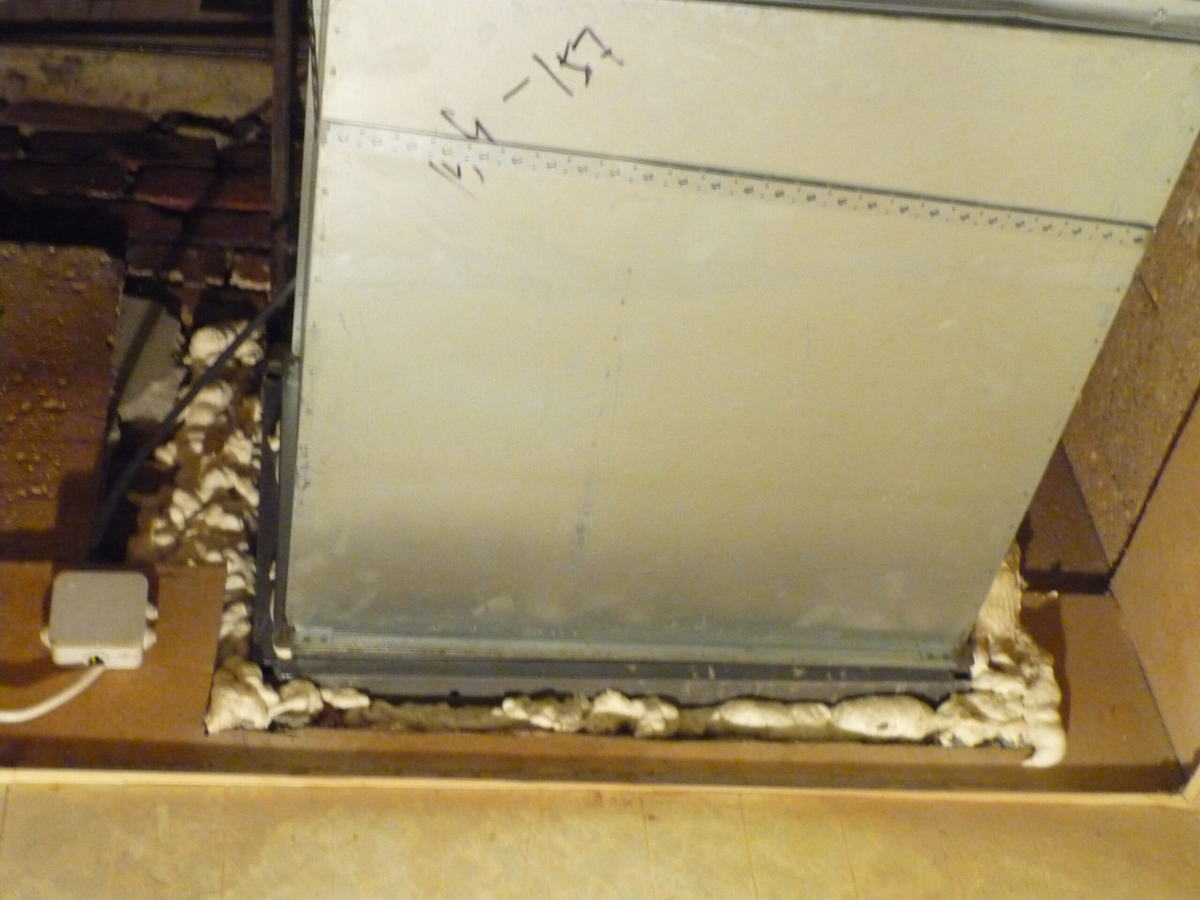

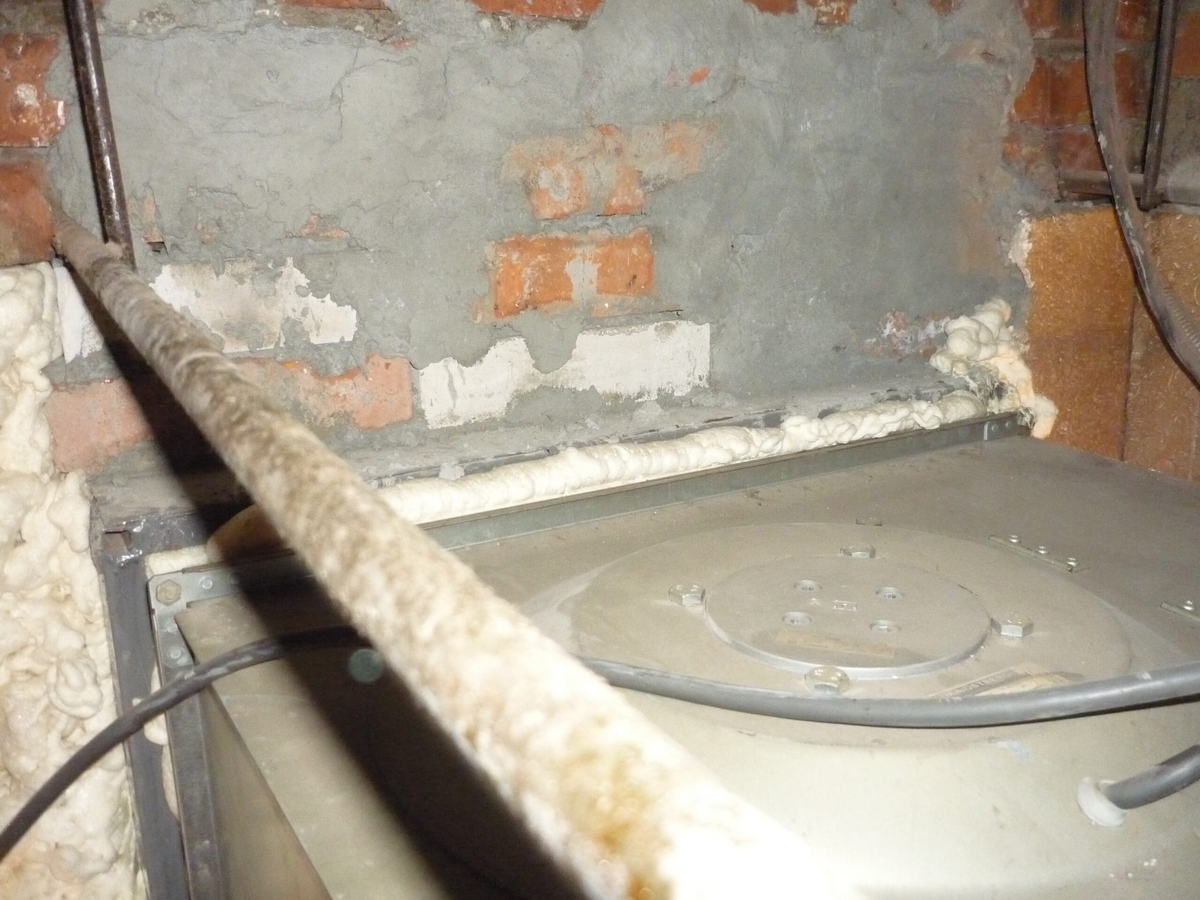

Фото 3 Фото 4

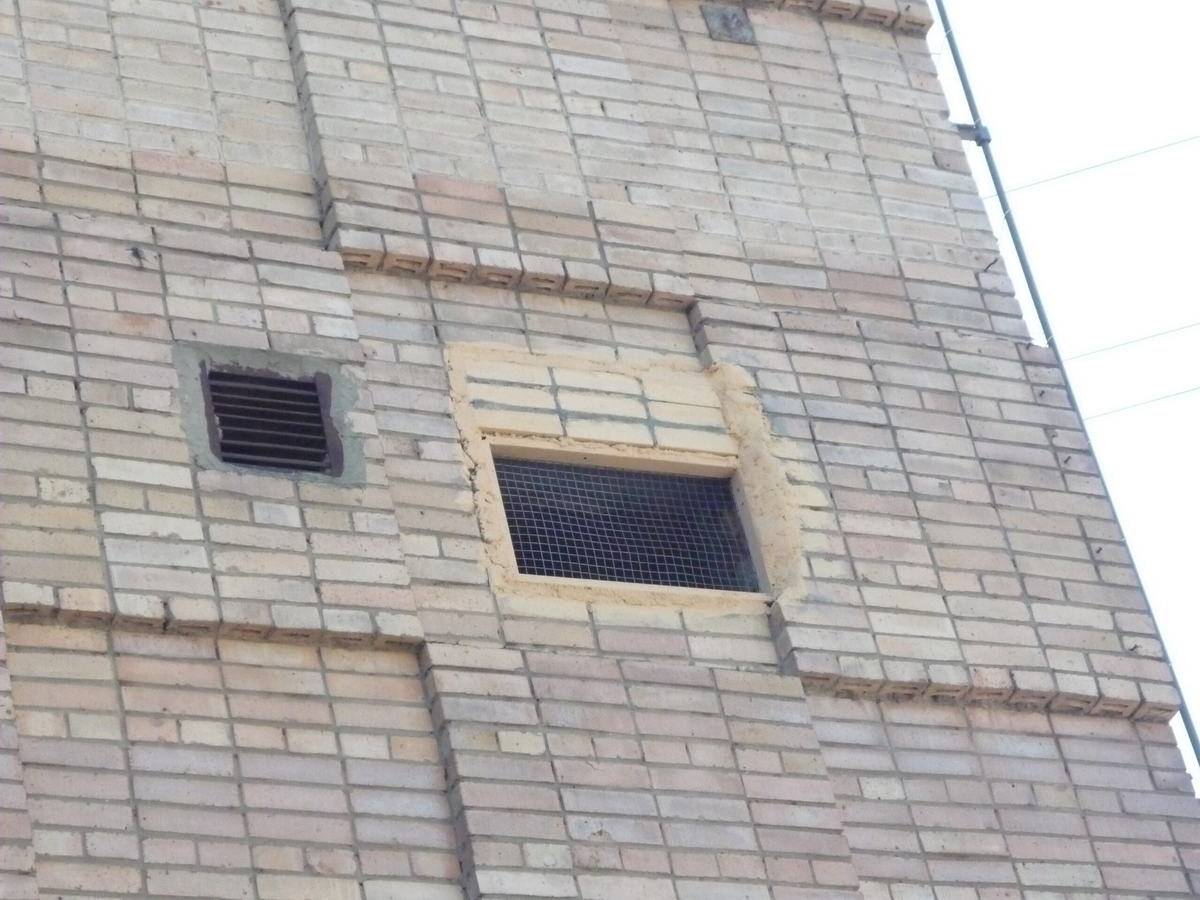

Фото 5
