Экспертиза монтажа навеса

более
20 лет работы

Бесплатная
консультация

Допуски СРО,
аккредитации

Профессиональные
эксперты

Современные
приборы

Работаем
по всей России

Полное сопровождение
в суде

ЦЕЛЬ ПРОВЕДЕНИЯ ЭКСПЕРТИЗЫ:

Экспертно – диагностическое обследование объекта проводится , с целью определения качества работ , выполненных ООО “ Пьюрекс “ по монтажу навеса в здании Акционерного Коммерческого Банка “ Абсолют-банк “,

расположенного по адресу Москва Цветной бульвар д 18

На основании Договора № 1007-2 от «07» октября 2013 г. экспертом было произведено визуальное обследование объекта, в соответствии с требованиями СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».

Экспертом произведен внешний осмотр технического состояния и работы выдвижного навеса с выборочным фиксированием на цифровую камеру . См ( Приложение № 1, Фото № 1 – 6 ) что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).

В ходе экспертно-диагностического обследования выявлено следующее:

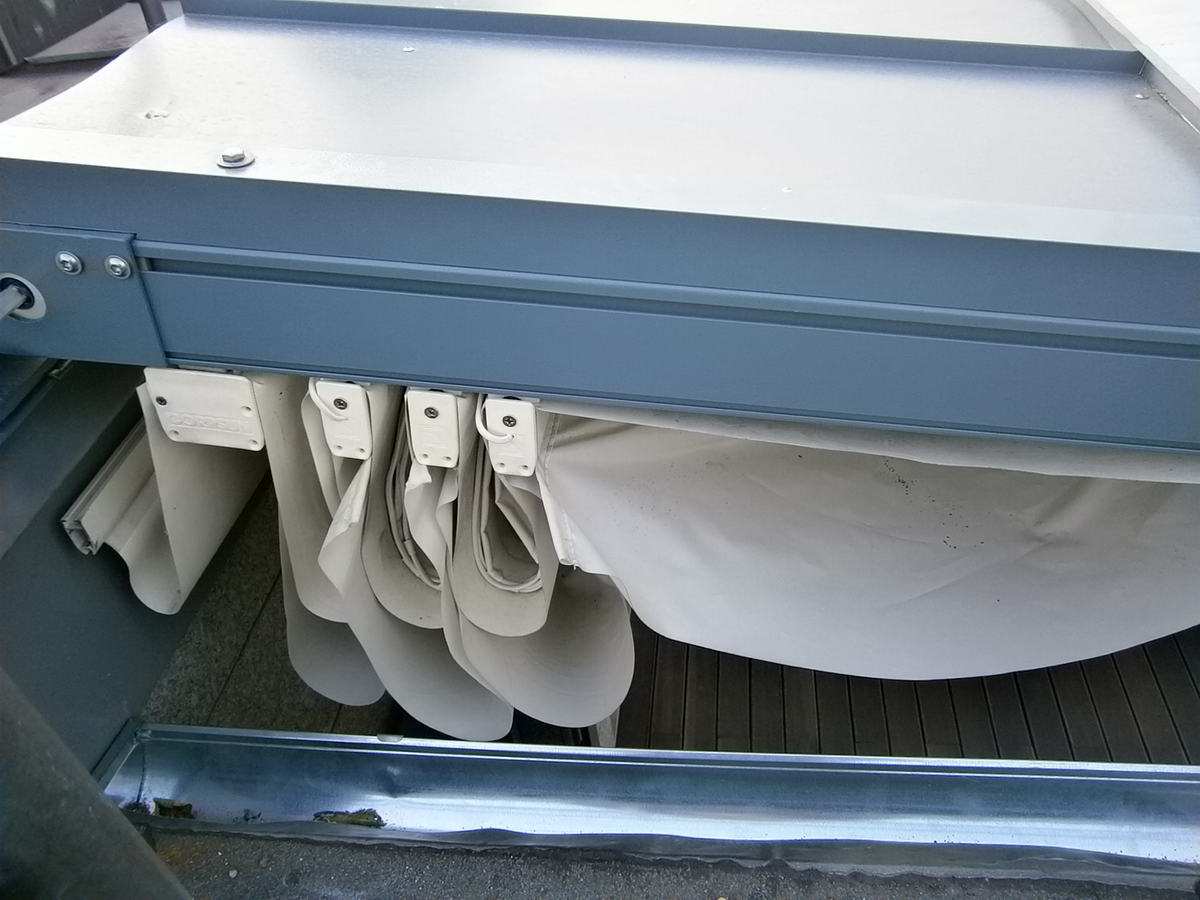

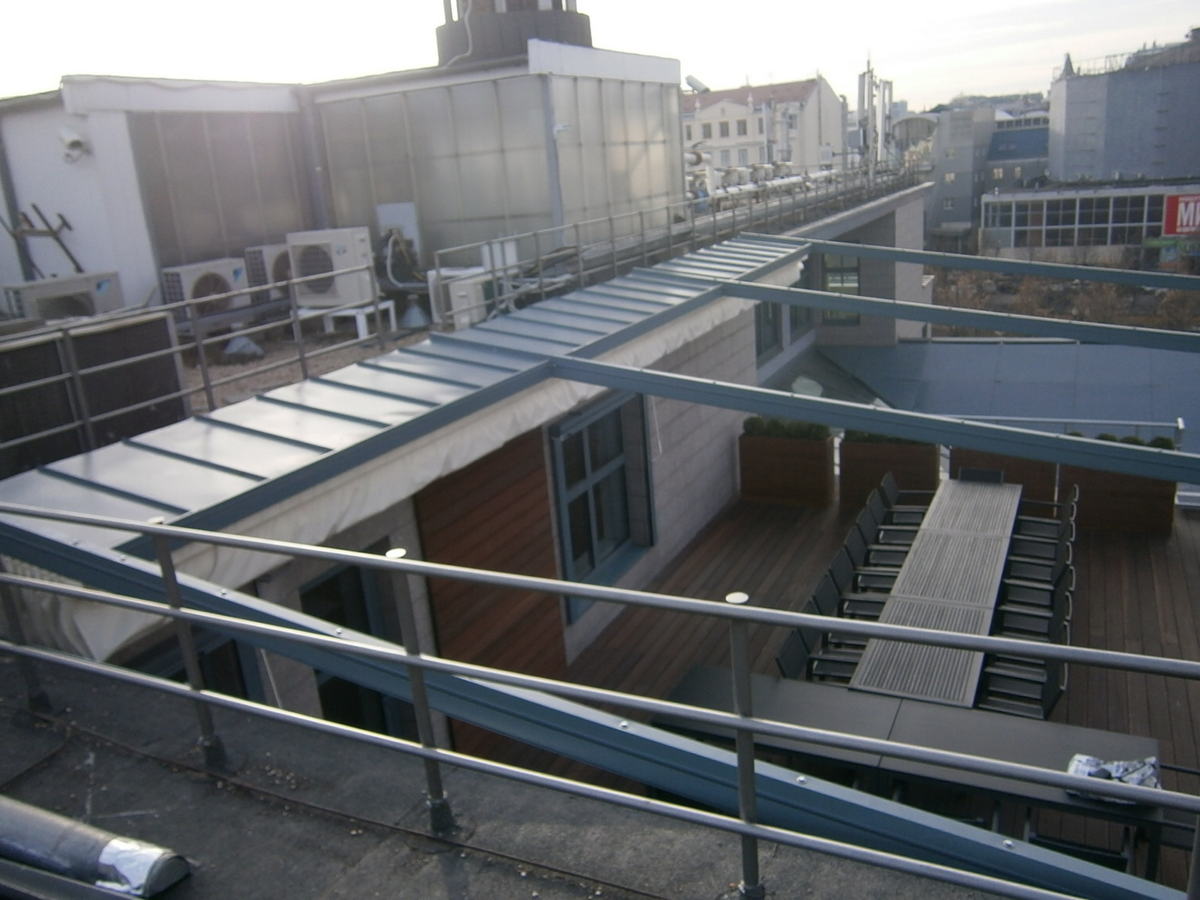

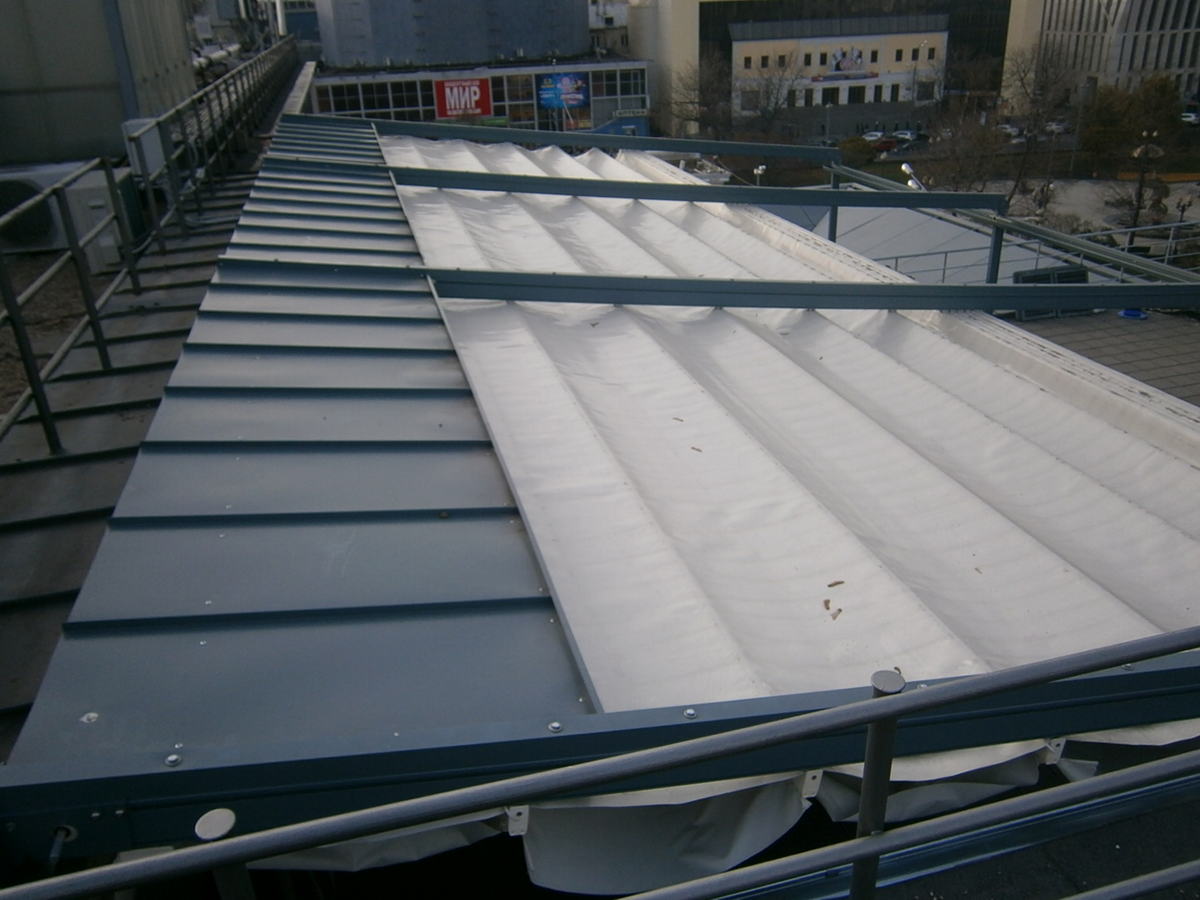

Навес находится на террасе четвертого этажа административного здания “ Абсолют-банка “ . Обследуемая конструкция навеса с выносным тентом , состоит из четырех продольных направляющих балок из алюминиевого профиля усиленных сверху гнутым профилем из стального листа , по которым двигается секции выносного тента прикрепленного к одиннадцати балкам которые под собственным весом на роликах качения и при помощи электродвигателя перемещаются по продольным направляющим балкам . Плоскость навеса имеет уклон в сторону выдвижения .

Управление электродвигателем производится с дистанционного пульта .

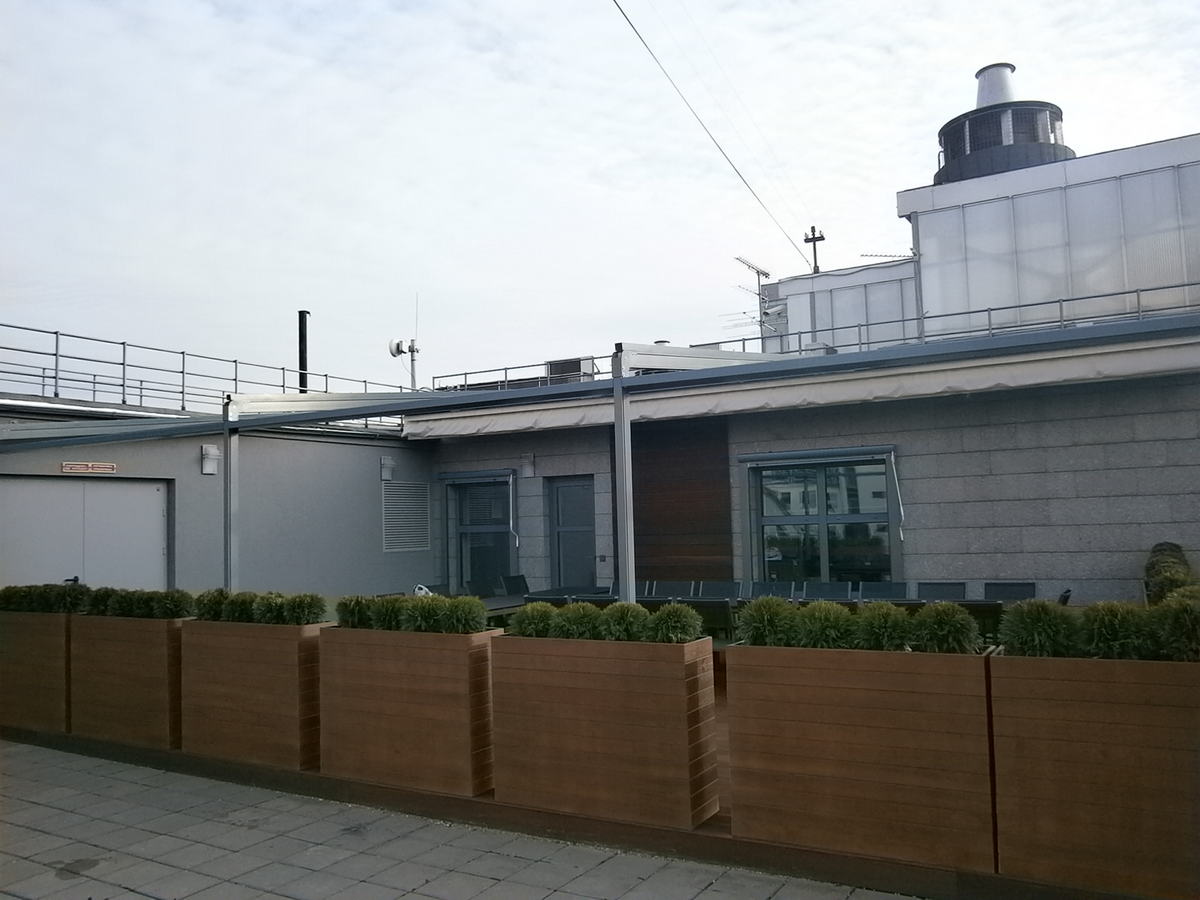

Высота в верхней точке навеса , пристроенного к элементам четвертого этажа здания равна – 3,4 м Высота нижней части , укрепленной на металлических стойках равна – 2,8 м Размеры навеса – 11,0м х 7,0 м .

ЭКСПЕРТНАЯ ОЦЕНКА

При обследовании навеса с выносным тентом расположенного на террасе четвертого этажа административного здания ОАО “ Абсолют- банк “ по адресу Цветной бульвар д 18 установлено ; при открывании навеса происходит несанкционированный сброс секций выносного тента , что вызывает определенный шумовой эффект , которого не должно быть по техническим характеристикам .

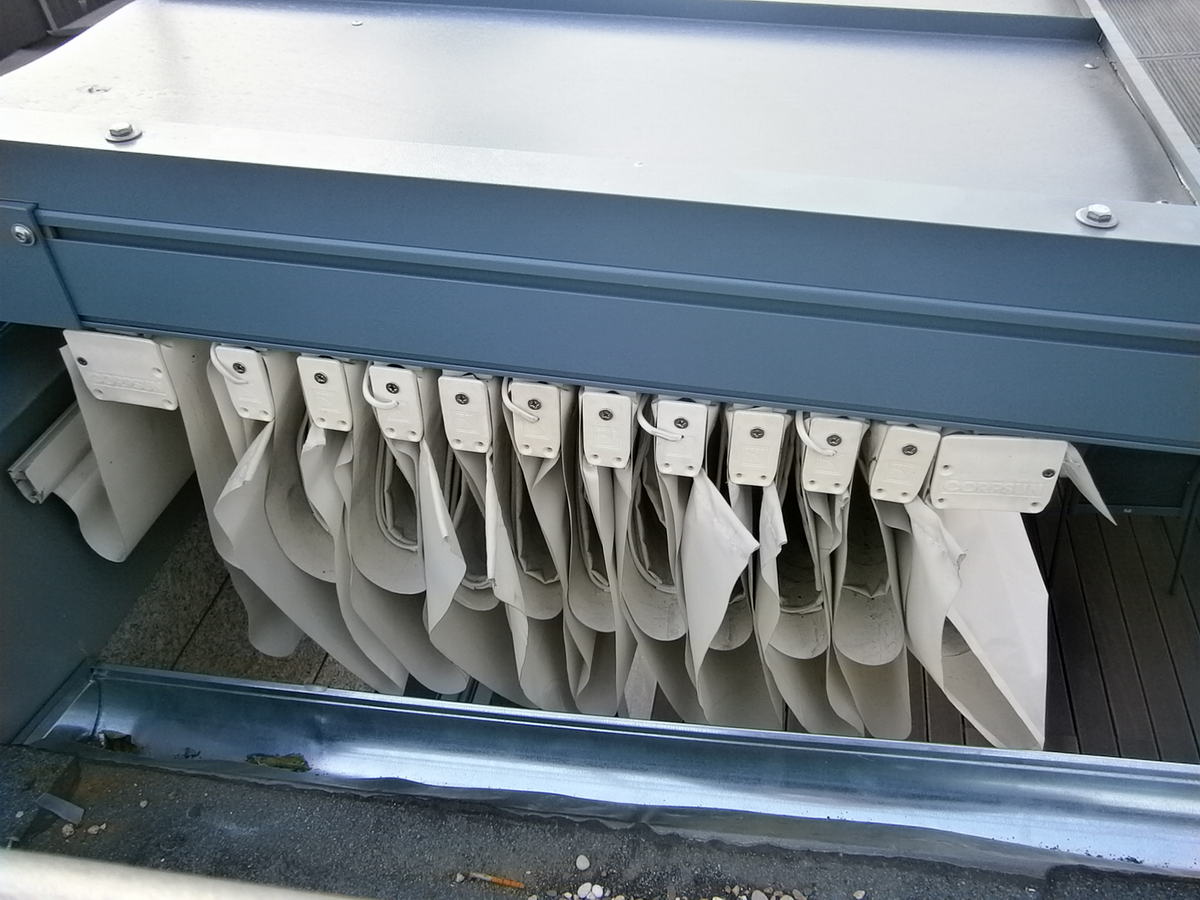

При выдвижении тента , часть поперечных балок , к которым крепится полотнище тента оказываются “ зажатыми “ и не могут под собственным весом свободно скользить по направляющим балкам . По мере натяжения полотна при помощи электродвигателя , происходит их срывание , что вызывает шумовой эффект .

Продольные направляющие балки имеют различный величины прогиб ,

Средние балки имеют прогиб в средней части — 35мм .

Крайние балки имеют прогиб в средней части – 22мм .

Разная величина прогиба направляющих балок так же влияет на свободное скольжение роликов поперечной балки и приводит к их “ зажиманию” .

4 . ВЫВОД

Цель обследования:

Экспертно – диагностическое обследование объекта Заказчика осуществлено с целью определения качества работ по монтажу навеса с выносным тентом выполненных ООО “ Пьюрекс “ на соответствие требованиям действующей нормативно – технической документации и дачи рекомендаций по устранению выявленных дефектов.

Ответ экспертизы:

В результате визуально-инструментального обследования экспертиза пришла к следующему выводу:

1 . Монтаж навеса с выносным тентом выполненный ООО “ Пьюрекс “ не соответствует требованиям действующей нормативно — технической документации .

2 . Происходящий при открывании навеса несанкционированный сброс секций тента , вызывающий шумовой эффект , происходит в следствии неравномерного скольжения выносных секций тента по направляющим балкам и вызван следующими причинами ;

а. Повреждены , или не отрегулированы ролики качения в “ зажатых” балках . б. Неравномерный прогиб направляющих балок .
