Обследованию подлежит установленное парковое ограждение с калитками, с распашными и откатными воротами на территории парка. Сравнивать фактические и проектные размеры, габариты, количества элементов возможно только по сметам (приложение к контракту), так как никаких чертежей, схем конструкций ограждения, сортамента применяемого металлопроката эксперту предоставлено не было. Результаты фиксации фактических и сметных параметров паркового ограждения в таблице 1.

№ п/п	Данные из сметных расценок	Фактические замеры и подсчеты
1	Стойка ограждения металлического, из профиля квадратного, сечением 100х100 мм, длина 3600 мм Во всех сметах.	Стойка ограждения 80х80мм, длина видимого участка от уровня земли (верха фундамента) 2100-2300мм. Данных по глубине бетонирования нет
2	Секция ограждения металлического, решетчатого, из профиля квадратного, сечением 30х30 мм, высота 2500 мм. Во всех сметах.	Стандартные секции высотой 2000мм, длиной 3000мм. Каркас выполнен из профиля квадратного сечения 40х40мм, толщина металла до 2,5мм (Фото 2,3,4,5,7)
3	Профили стальные электросварные квадратного сечения трубчатые, размер стороны 100 мм, толщина стенки 3-6 мм. Во всех сметах.	Отсутствуют
4	Профили стальные электросварные квадратного сечения трубчатые, размер стороны 150 мм, толщина стенки 4-8 мм Во всех сметах.	Отсутствуют
5	Профили стальные электросварные прямоугольного сечения трубчатые, размер 40х60 мм, толщина стенки 3,5 мм. Во всех сметах.	Профиль сечения 40х60мм используется только для каркаса откатных ворот Профиль сечения распашных ворот 40х40мм

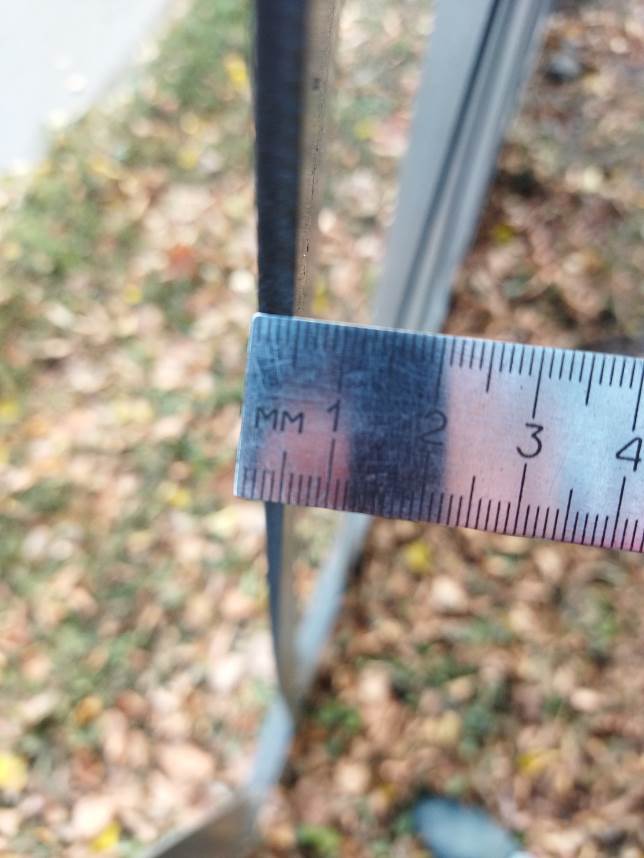

6	Сталь полосовая, марка Ст1сп — Ст6сп, спокойная /Прим. ГоСТ 103-2006 полоса ст. 60х6 мм Во всех сметах.	Полоса 120мм t =4мм, высотой 1920мм является заполнением ограждения, установлены по 13шт на стандартную секцию (Фото 2,3,4,5,6)
7	Декоративный элемент (накладка на столб полоса 2450*150*4мм с лепесточками) Во всех сметах.	Фактически элементы лепестков размером примерно 150х100мм приварены на полосы заполнения секций ограждения, по 5 шт. на полосу в верхней части, по 25 на стандартную секцию (есть отдельные секции по 10, по 3 лепестка). Секции, на которые приварены лепесточки, расположены хаотично, без какой-либо последовательности. (Фото 8,9,10,11)
8	Декоративные элементы на ограждении (декоративный элемент — круги с надписью парка   (1 эмблема — d=50 см) через 5 секц. Количество элементов по всем сметам 175шт. Во всех сметах	Декоративные элементы приварены на полосы заполнения секций. Шаг этих секций – через каждые 4 стандартные обычные секции. Фактическое количество смонтированных декоративных элементов 93 шт. (Фото 8,12,17)
9	Антикоррозионная огрунтовка металлических поверхностей грунтовкой ГФ-021 за один раз. Во всех сметах.	Частично следы ржавчины на металлоконструкциях
10	Окраска масляными составами за два раза металлических поверхностей решеток и оград. Во всех сметах.	Непрокрасы, разнотон, потеки, частично не подготовлена поверхность перед покраской (сварные швы, некачественная огрунтовка)

Таблица 1.

Со слов представителя заказчика, работы по демонтажу и монтажу паркового ограждения начались в апреле 2022г. и на момент осмотра не закончены. Частично не установлены ограждения возле входа №8 (Фото 16). Ведется окраска металлоконструкций воздушным способом. Не соблюдаются условия, необходимые для качественного выполнения окрасочных работ: не подготовлена поверхность, окраска выполняется составами разного тона, встречаются непрокрашенные участки, работы проводятся во время дождя (Фото 8,13,15,17,18,28).

ГОСТ 9.402-2004 п.4.2 Не допускается попадание на подготовленную поверхность изделия воды, коррозионно-активных жидкостей и их паров.

ГОСТ 9.402-2004 п.4.4 На поверхностях изделий, подлежащих подготовке к окрашиванию, не допускаются заусенцы, острые кромки радиусом менее 2,0 мм, сварочные брызги, наплывы пайки, прижоги, остатки флюса.

ГОСТ 9.032-74 п.2.1 Не допускаются потеки, волнистость, шагрень, разнооттеночность.

При осмотре зафиксировано некачественное выполнение сварочных работ при монтаже готовых секций к опорам, креплении (сварка петель к стойкам и распашным секциям) распашных ворот и калиток. По словам представителя застройщика, из-за этого уже были случаи падения калиток. Сварные соединения, выполняемые непосредственно на объекте, произведены не по всему контуру сопряжения деталей. В основном не проварены швы на стыке крепления секции к опоре со стороны изнутри парка, не проварены крепления петель к профилям. Обварка не по всему контуру сопряжения деталей допустима только если это отражено в проектной документации и подтверждено расчетами по жесткости и безопасности конструкции. (Фото 14,15,19-27). При сварочных работах не выполнены требования:

СТО НОСТРОЙ 2.10.64-2012 п. 4.4.4 Кромки стальных деталей под сварку должны быть ровными, без трещин, заусенцев и завалов, превышающих 0,3 мм.

СТО НОСТРОЙ 2.10.64-2012 п. 7.2.13. По окончании сварки поверхности конструкции и швов сварных соединений следует очистить от шлака, брызг и наплывов расплавленного металла.

СП 70.13330.2012 п. 10.4.4 поверхность сварного шва должна быть равномерно-чешуйчатая, без прожогов, наплывов, сужений и перерывов.

Декоративные эмблемы, проушины для замков на распашные ворота, частично петли калиток приваривались после окраски основных конструкций (Фото 12) и не были выполнены требования СТО НОСТРОЙ 2.10.64-2012 7.1.1 Непосредственно перед сборкой конструкции кромки свариваемых деталей конструкции и прилегающие к ним участки зачищают от окалины, грязи, краски, масла, ржавчины, влаги, снега и льда на ширину 20 мм при ручной или механизированной дуговой сварке.

Эксперту не предоставлены акты скрытых работ, общий, сварочный, бетонный журналы работ, исполнительные схемы смонтированных конструкций с указанием сортамента и характеристик используемых материалов, сертификаты и паспорта соответствия качеству используемых материалов, то есть не предоставлена исполнительная документация, которая ведется и согласовывается на всех этапах строительства в соответствии с приказом Федеральной службы по экологическому технологическому и атомному надзору от 26 декабря 2006 года N 1128 (РД 11-02-2006).

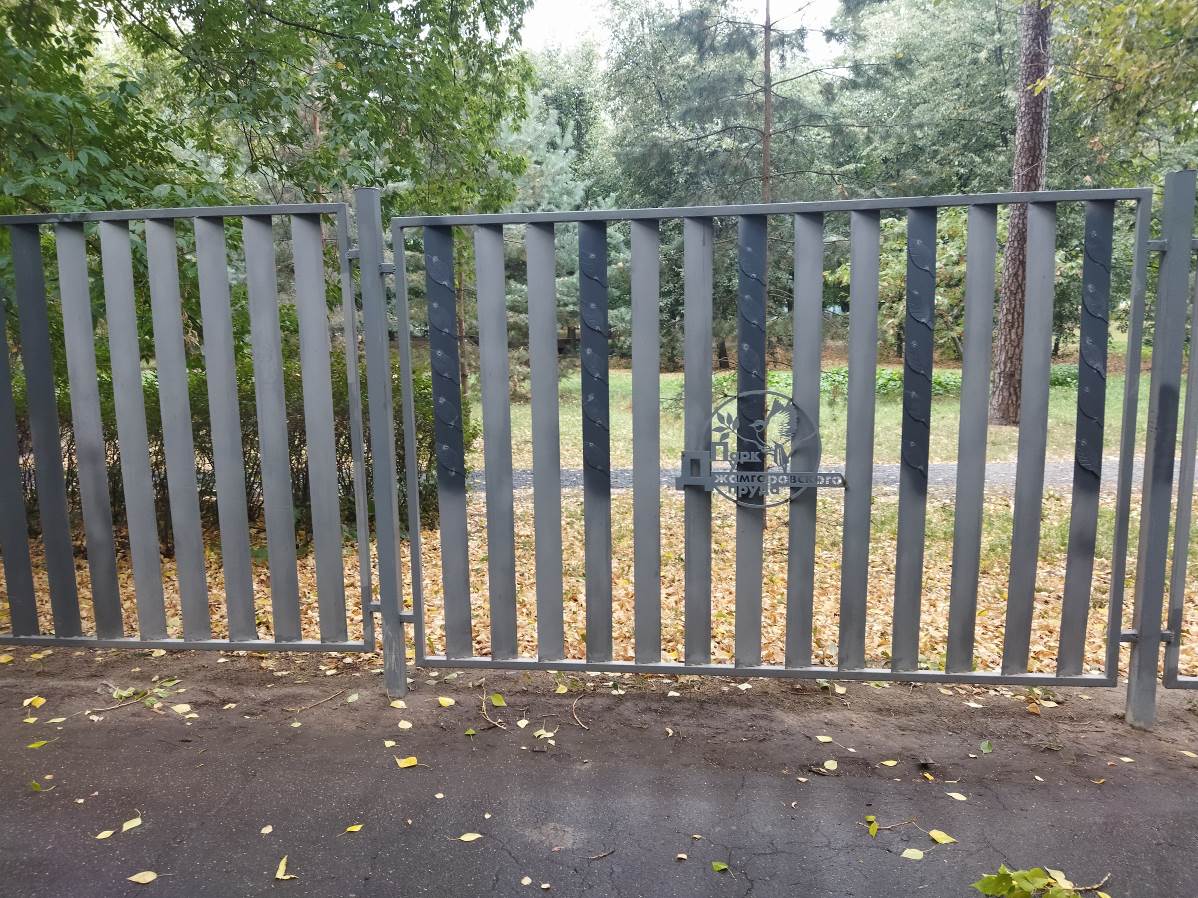

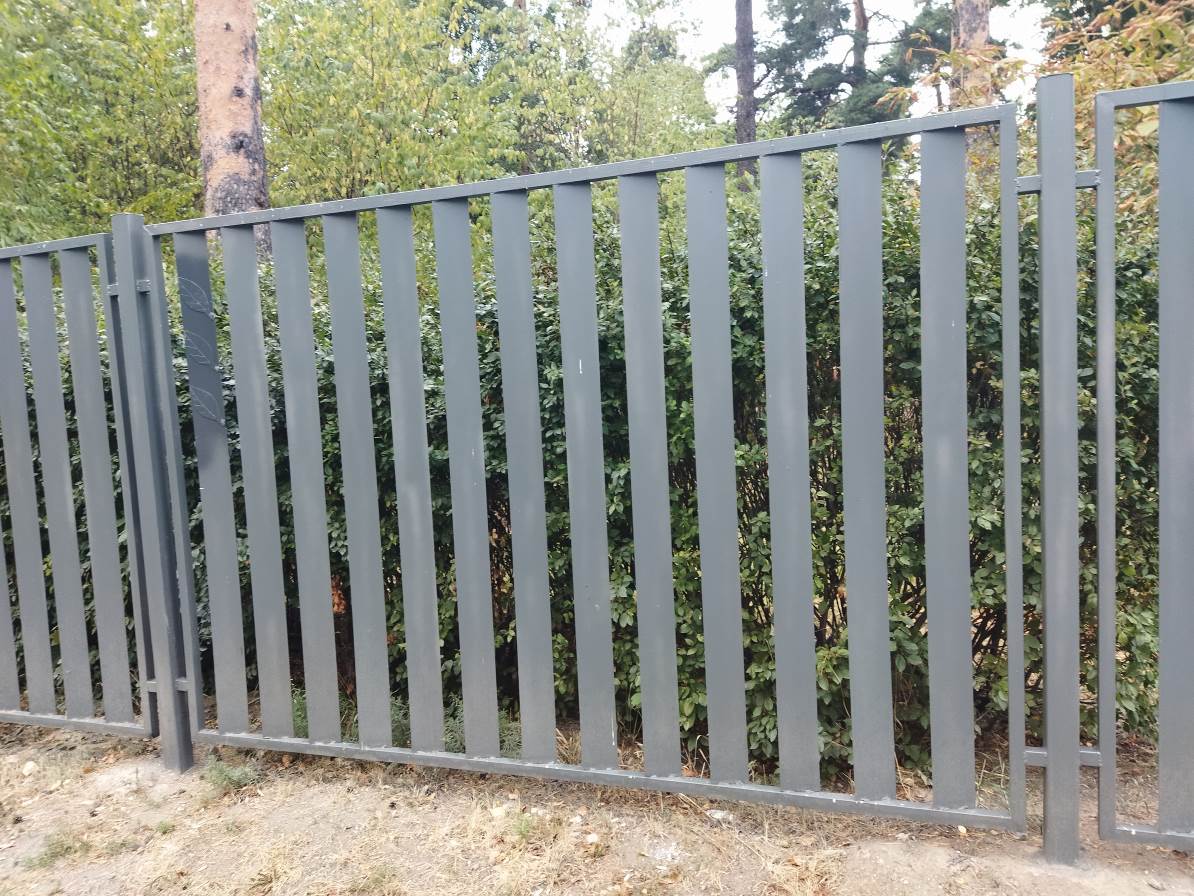

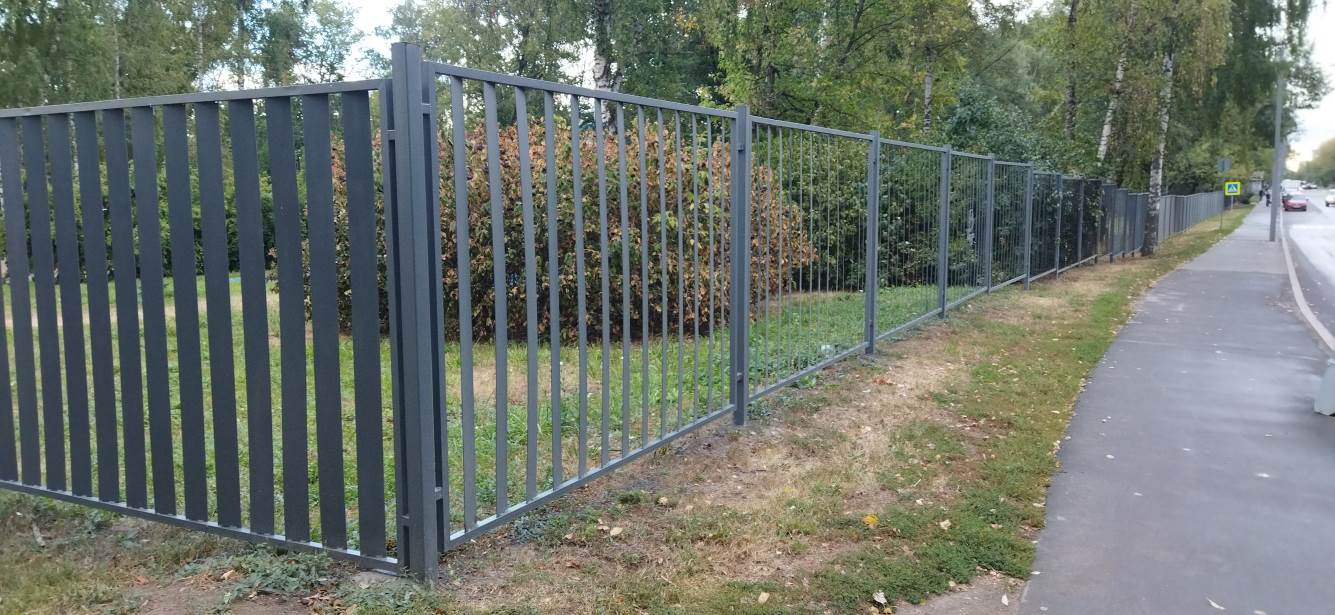

Фото 2 Общий вид

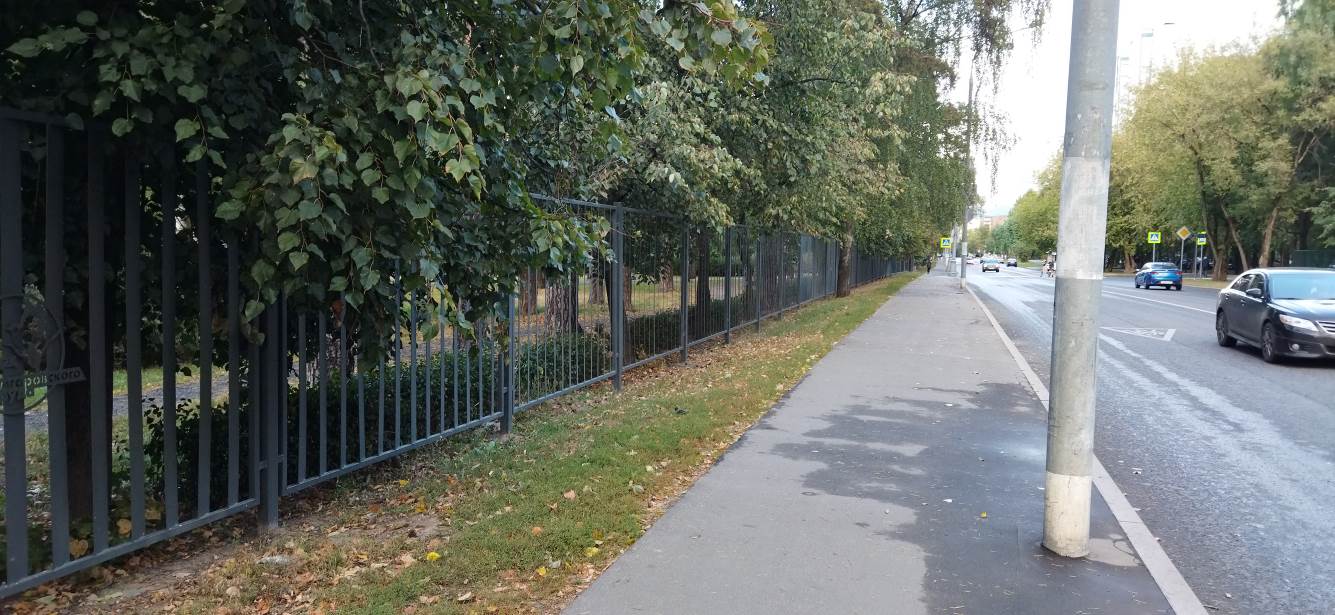

Фото 3 Общий вид

Фото 4 Общий вид

Фото 5 Общий вид

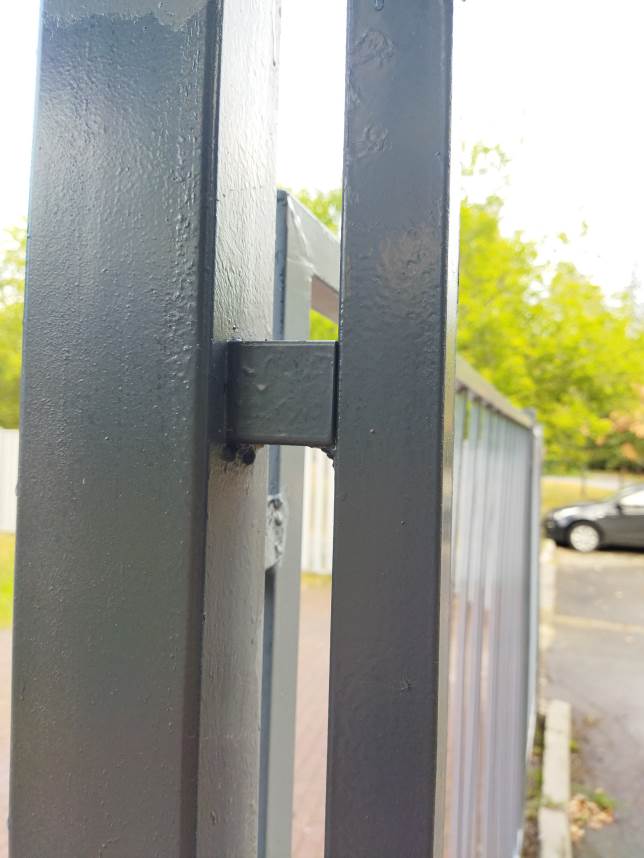

Фото 6 Полоса заполнения секции Фото 7 Соединительный профиль

Фото 8 Разнотон окраски, пример крепления лепестков на ограждении

Фото 9 Лепестки приварены только на двух полосах

Фото 10 Лепестки на четырех секциях подряд

Фото 11 Лепестки приварены на одной полосе

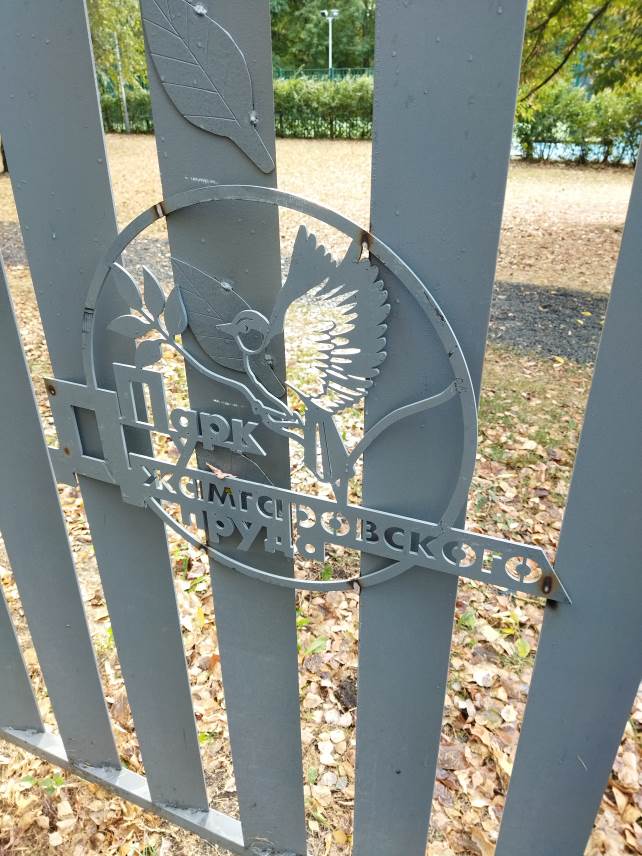

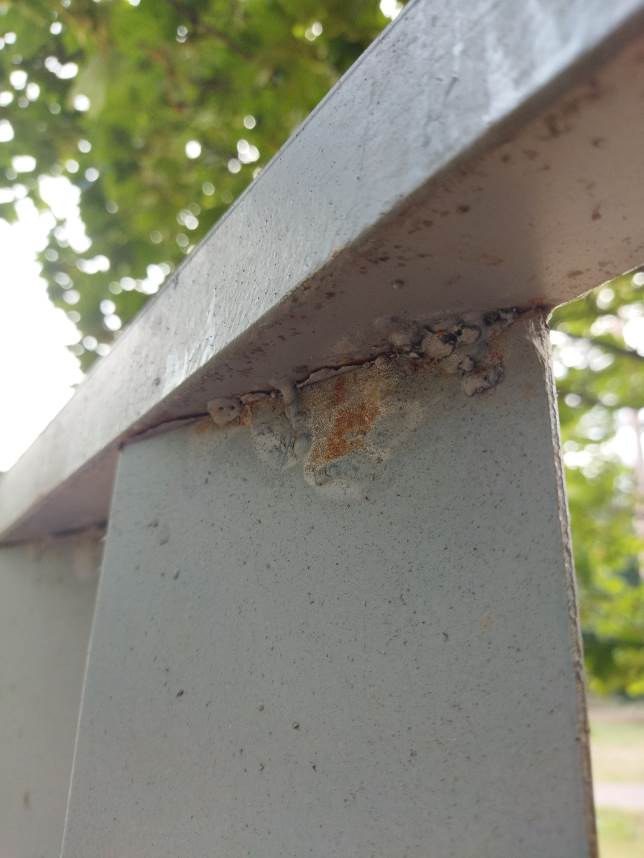

Фото 12 Приварена эмблема Фото 13 Следы ржавчины, нет сварного шва

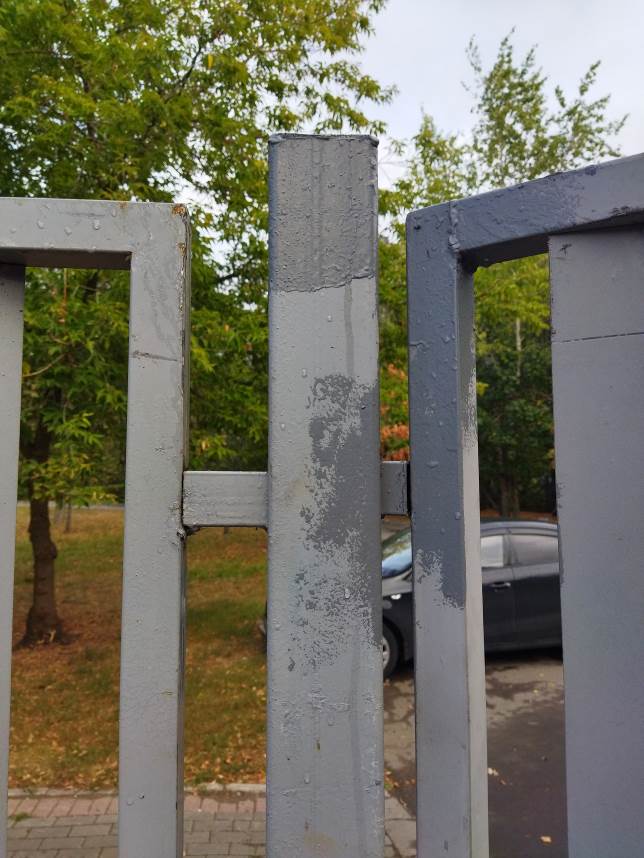

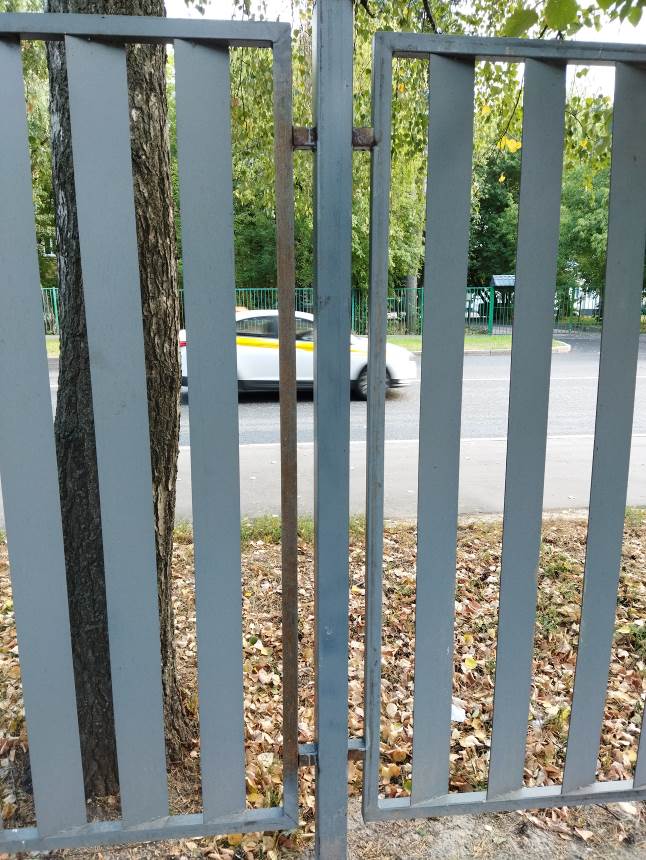

Фото 14 Следы ржавчины, нет сварного шва Фото 15 Непрокрас, нет сварного шва

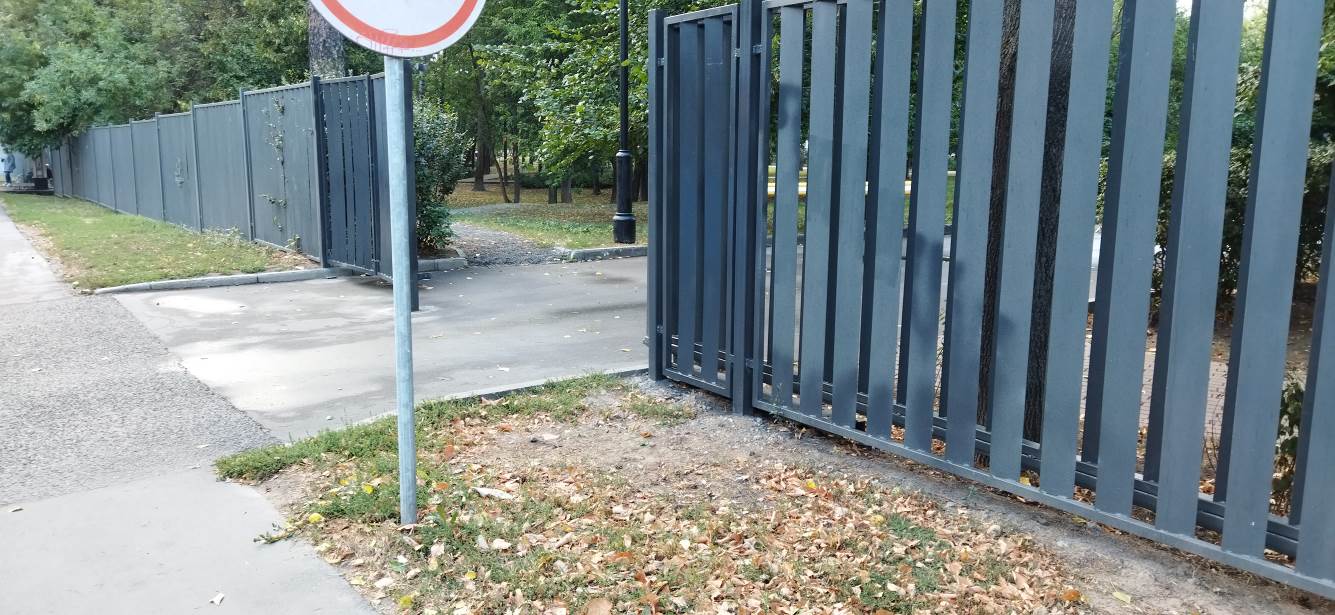

Фото 16 Не установлены ограждения возле входа №8

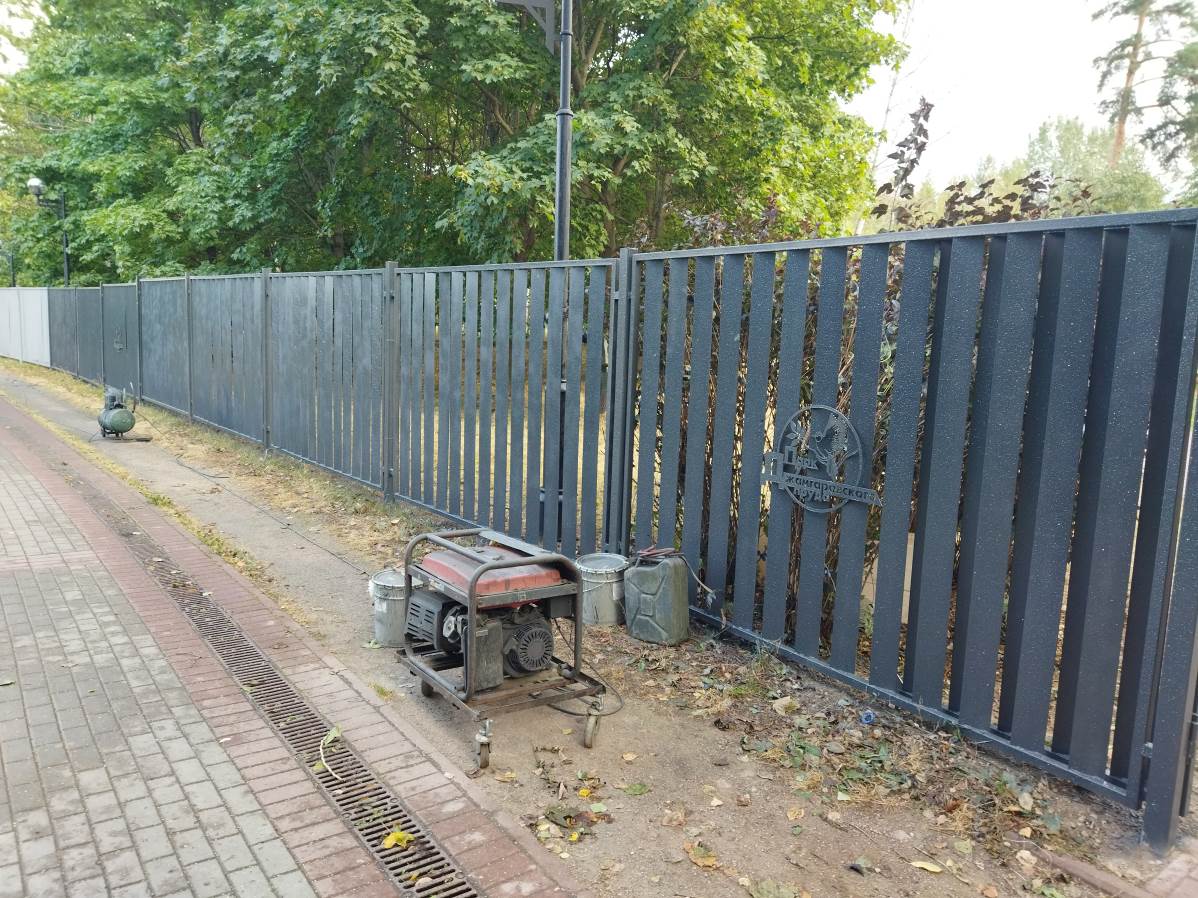

Фото 17. Ведется покраска ограждения

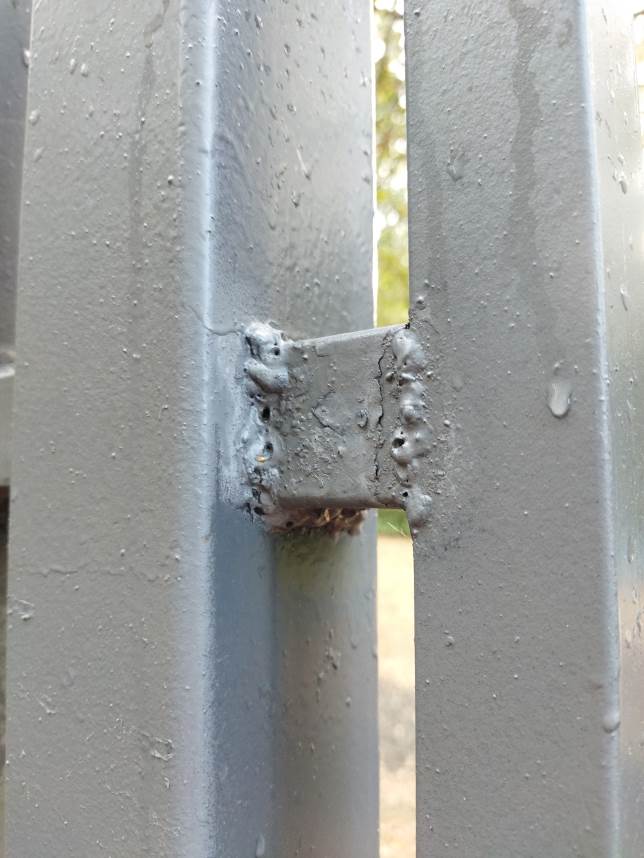

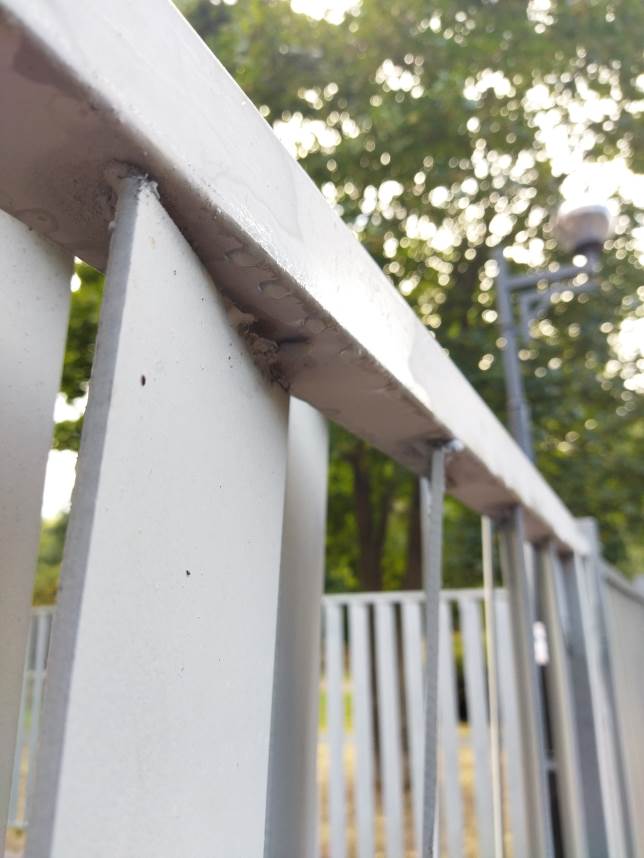

Фото 18 Окраска во время дождя Фото 19 Некачественный сварной шов

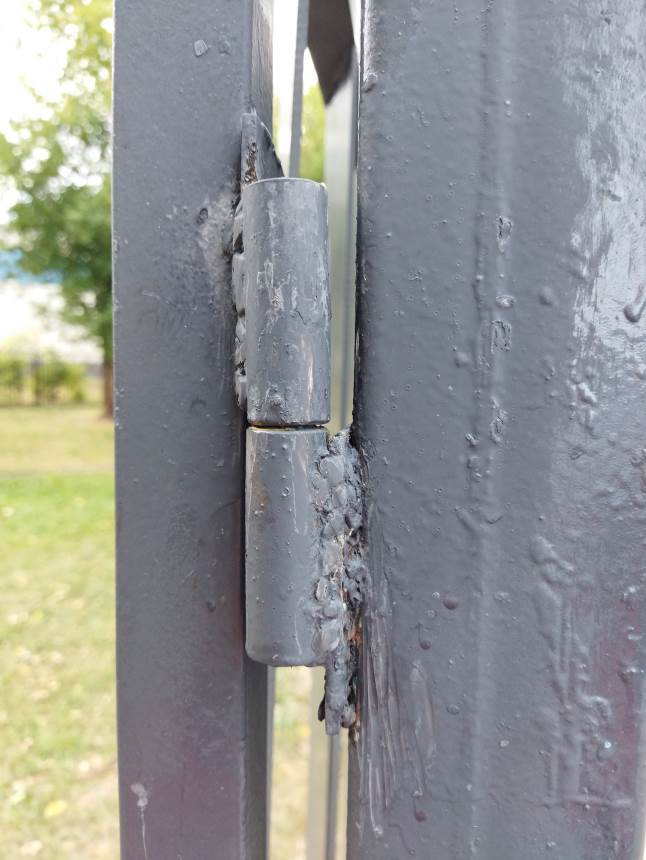

Фото 20 Некачественный сварной шов Фото 21 Некачественный сварной шов

Фото 22 Некачественный сварной шов Фото 23 Некачественный сварной шов

Фото 24 Некачественный сварной шов Фото 25 Некачественный сварной шов

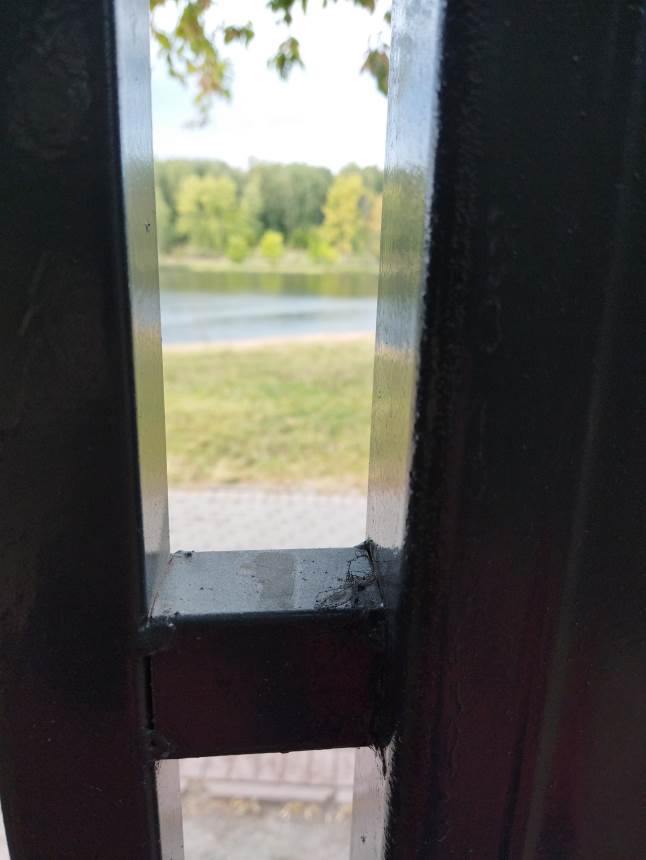

Фото 26 Сварной шов не по всему контуру Фото 27 Сварной шов не по всему контуру

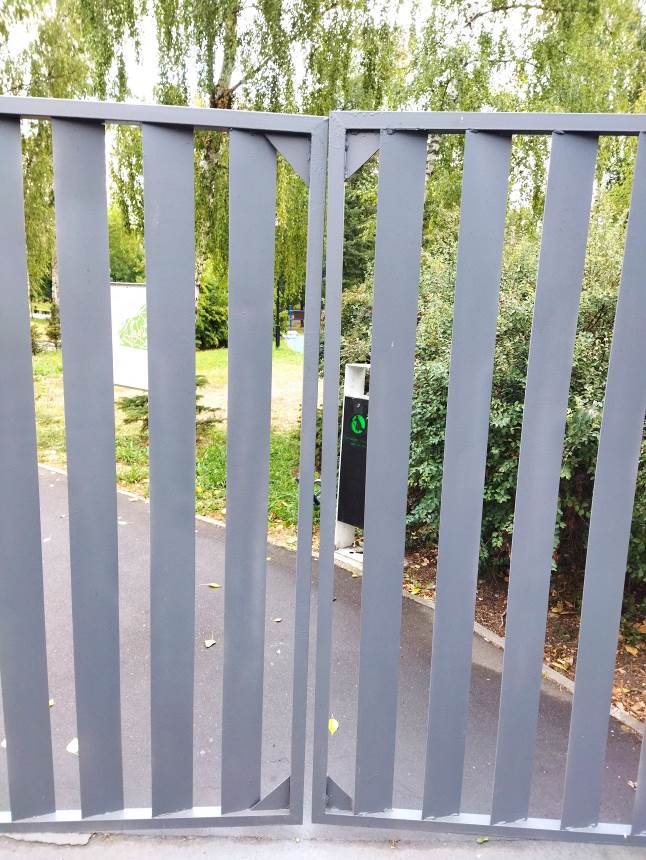

Фото 28 Потертости краски Фото 29 Провисание распашных ворот

III. ВЫВОДЫ

При обследовании конструкций фактически выполняемых работ по возведению ограждения на территории парка выявлено нарушение требований строительных норм и стандартов при производстве сварочных и окрасочных работ: не соответствие требованиям СП 70.13330.2012 Свод правил «Несущие и ограждающие конструкции»; СТО НОСТРОЙ 2.10.64-2012 Сварочные работы «Правила, контроль выполнения и требования к результатам работ»; ГОСТ 9.402-2004 Единая система защиты от коррозии и старения (ЕСЗКС). Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию; ГОСТ 9.032-74 Единая система защиты от коррозии и старения (ЕСЗКС). Покрытия лакокрасочные. Для дальнейшей безопасной и долгосрочной эксплуатации конструкций ограждения необходимо исправить выявленные дефекты, руководствуясь вышеуказанными нормативами. Дефекты сварочных швов необходимо устранять, руководствуясь СТО НОСТРОЙ 2.10.64-2012 раздел 11 Порядок исправления дефектов (ремонт) сварных соединений.

Зафиксировано несоответствие фактического и сметного сортамента, частично количества элементов конструкций ограждения, что влияет на его жесткость, устойчивость, безопасность, сроки возможного использования, а также на конечную сметную стоимость.

Не предоставлена исполнительная документация, которая ведется и согласовывается на всех этапах строительства в соответствии с приказом Федеральной службы по экологическому технологическому и атомному надзору от 26 декабря 2006 года N 1128 (РД 11-02-2006).

Строительный эксперт
