Объект экспертизы: «Трансформаторная подстанция № 22724»

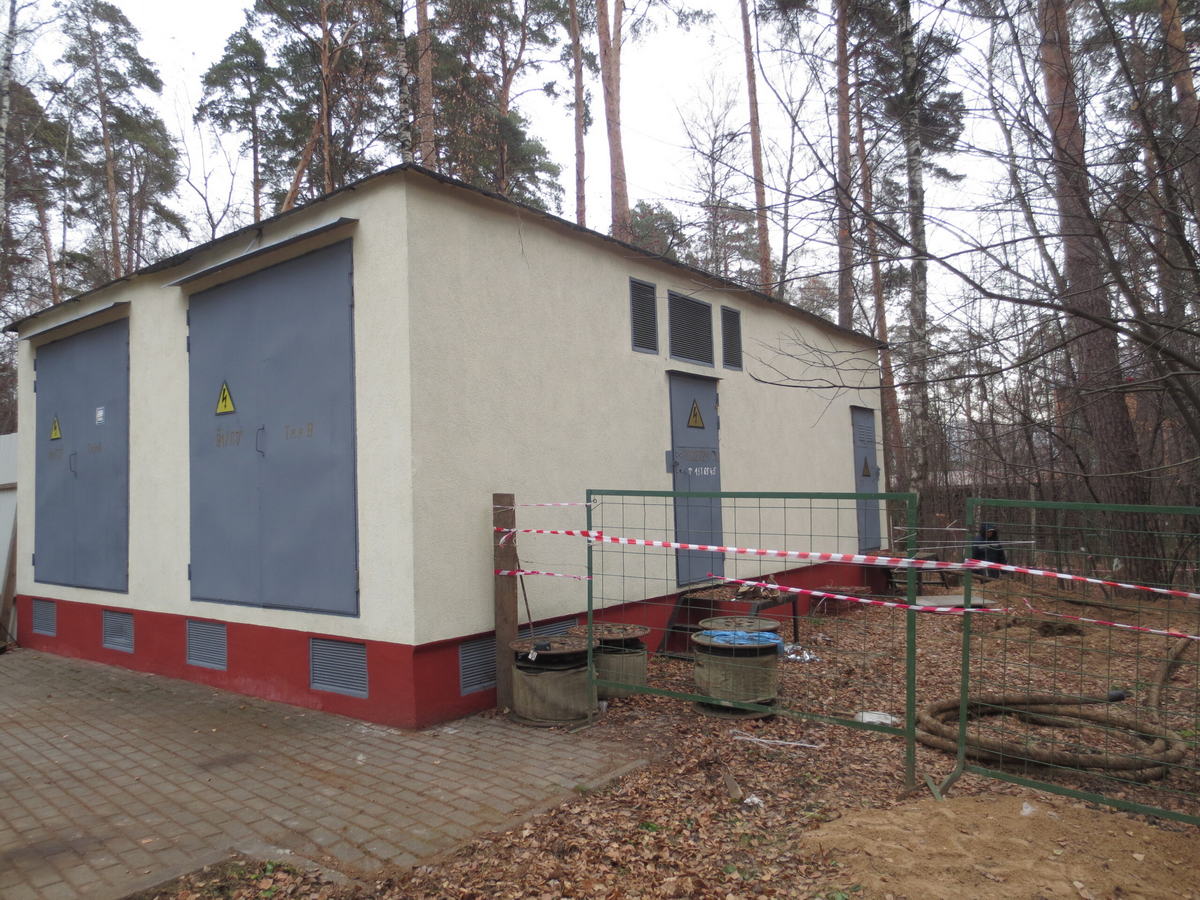

Фото 1. Трансформаторная подстанция (КТП) № 22724.



2.1 ОПИСАНИЕ ОБЪЕКТА ЭКСПЕРТИЗЫ

Для ответа на поставленные в техническом задании вопросы был произведен выезд экспертной группы в составе 1 специалиста на объект «Трансформаторная подстанция № 22724» по адресу:

г. Москва, ул. Крылатская, владение 40,стр. №27/2.

По особенностям пространственного расположения несущих элементов прихожу к выводу, что конструктивный тип здания – БЕСКАРКАСНЫЙ.

Бескаркасный (с несущими стенами) в виде системы ячеек, образованных стенами и перекрытиями. Здесь наружные и внутренние стены воспринимают нагрузки от покрытия. Этот конструктивный тип получил широкое распространение при возведении технических зданий и сооружений.

2.2 ФОТОФИКСАЦИЯ ОБЪЕКТА

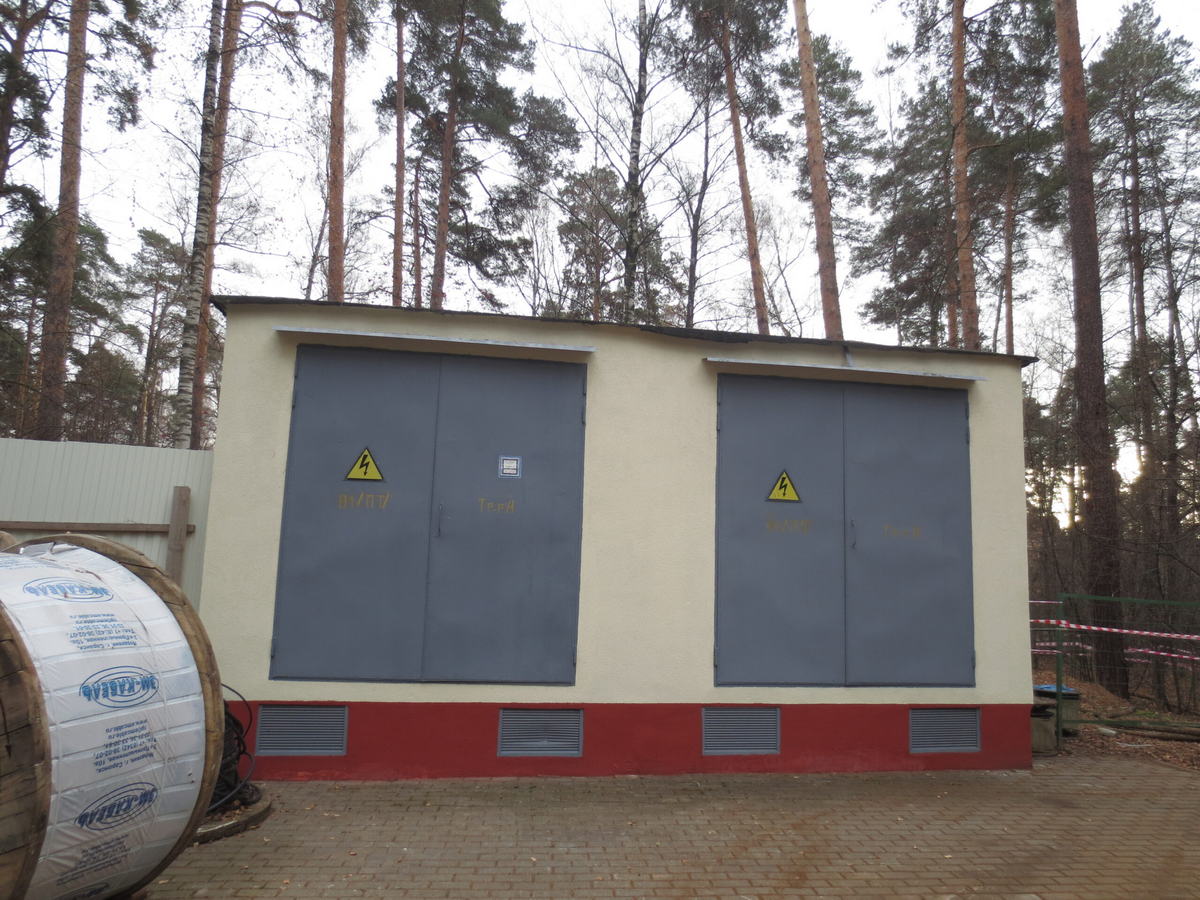

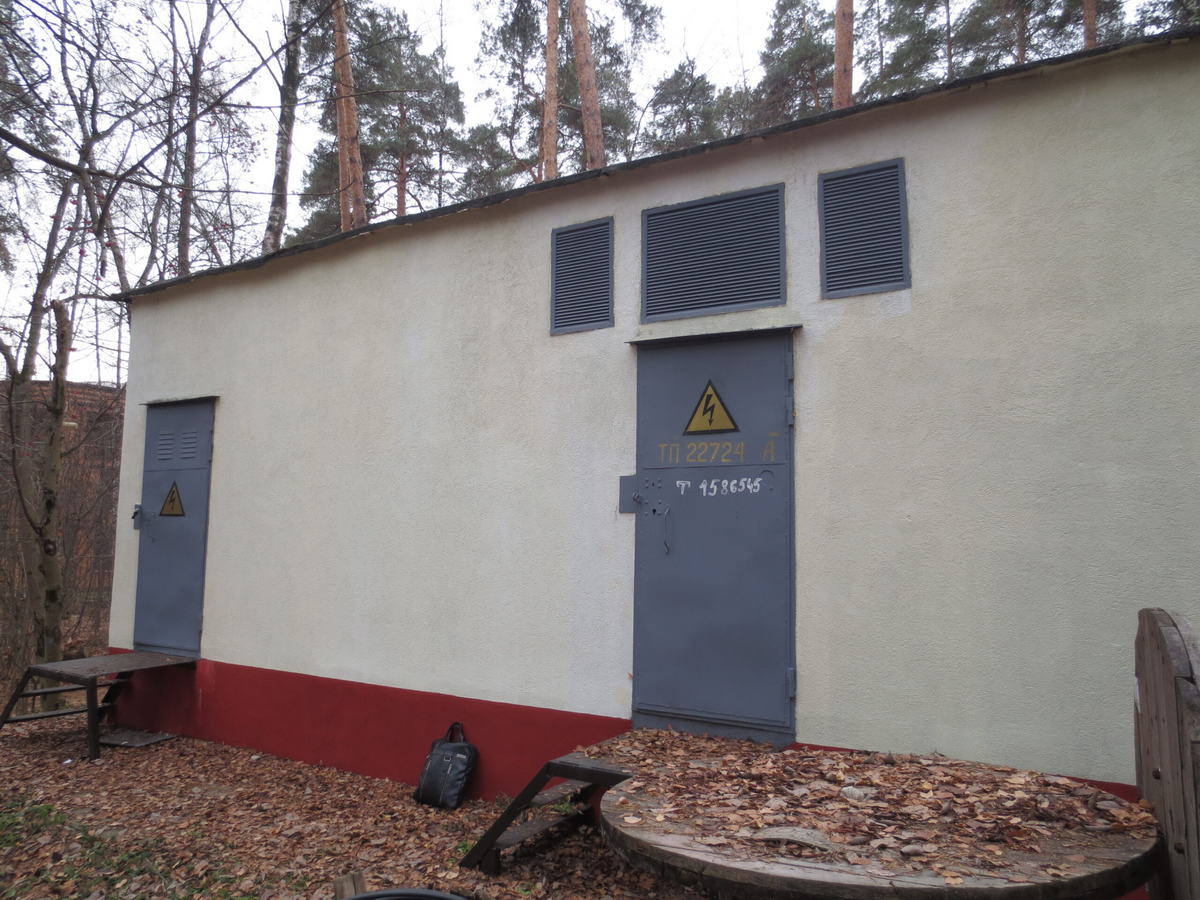

Фото №2. Блок «А» и блок «Б» трансформаторной подстанции КТП № 22724.

Фото № 3. Блок «Б» трансформаторной подстанции КТП № 22724.

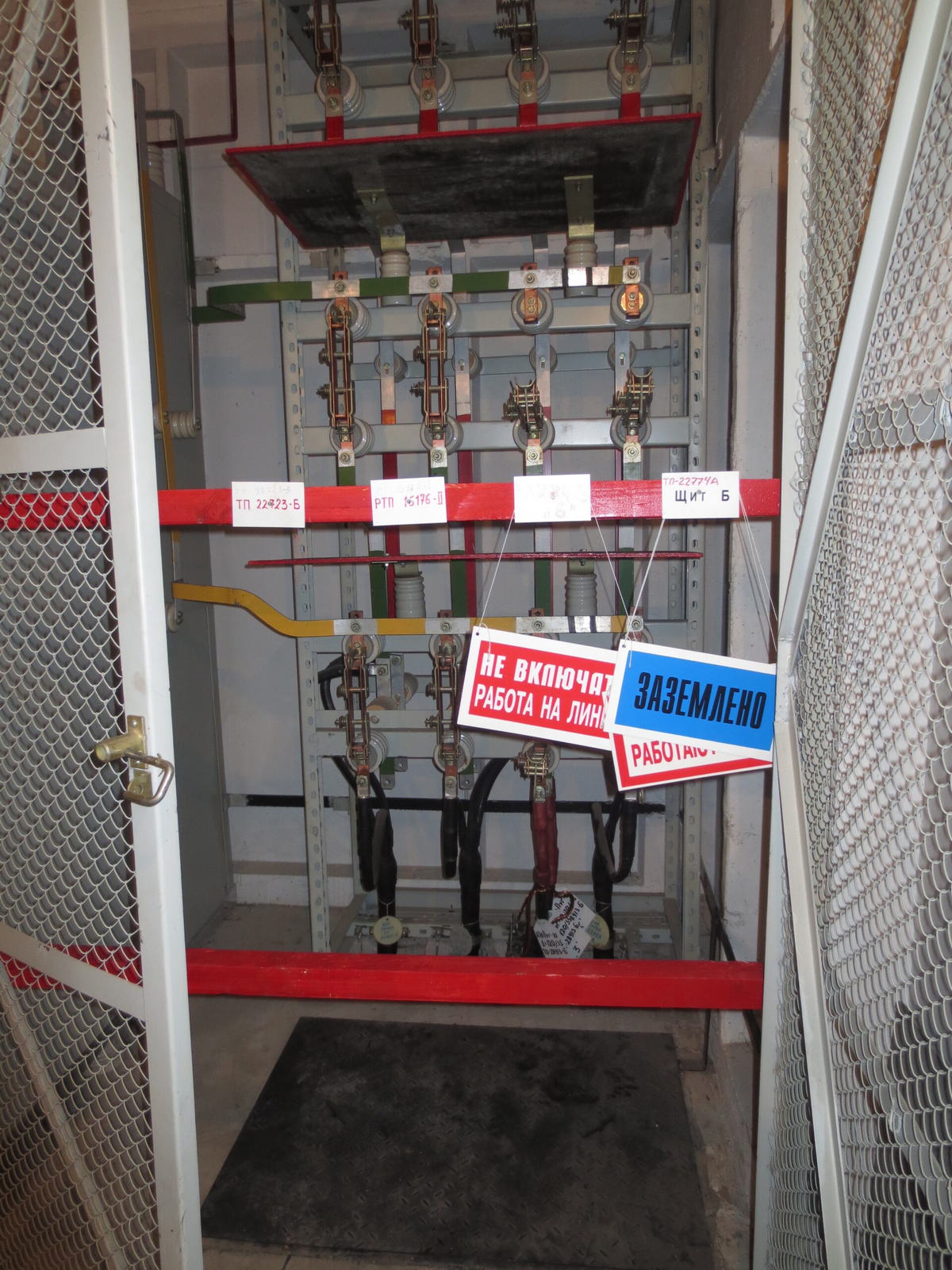

Фото № 4. Шкаф высокого напряжения блок « Б» КТП № 22724 .

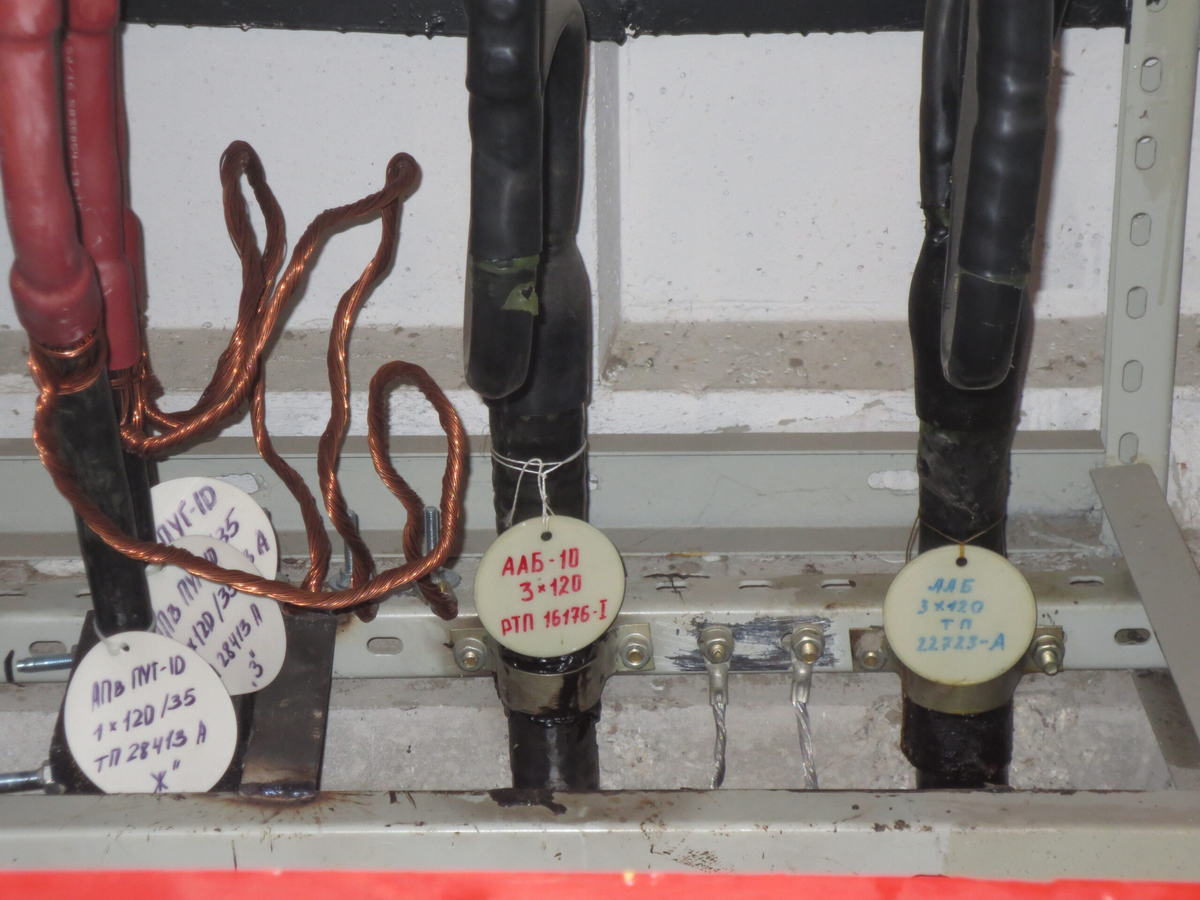

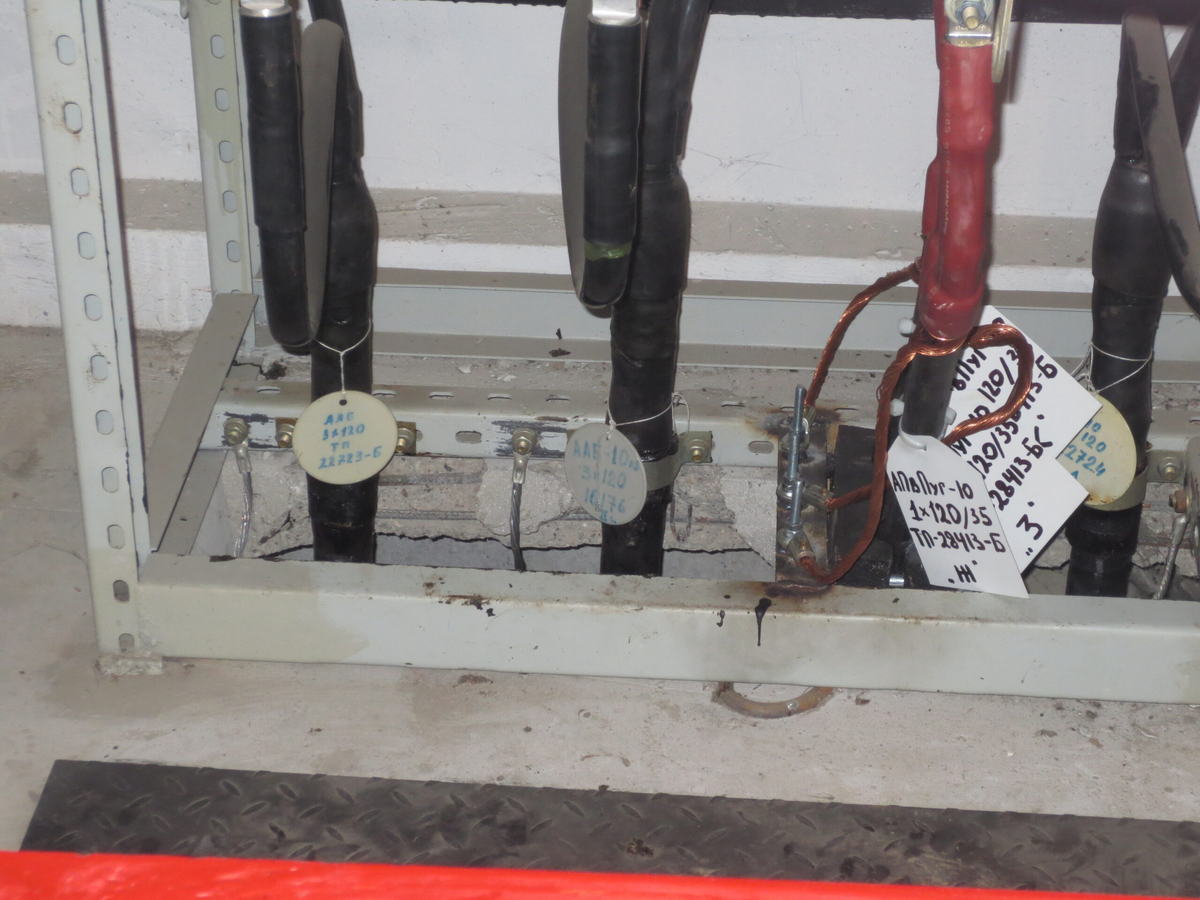

Фото № 5. Выпуск кабеля тип ААБ-10 3х120 РТП 16176-I в шкафу высокого напряжения.

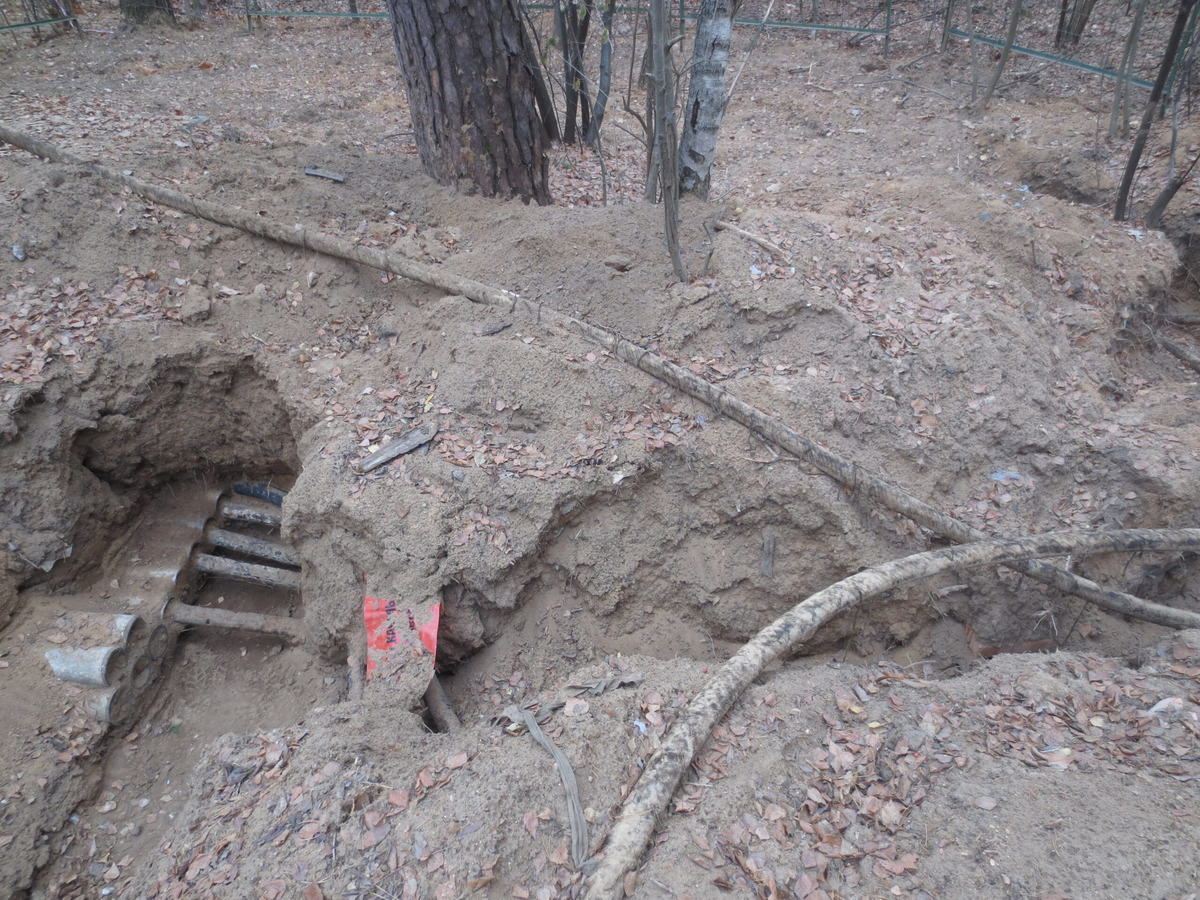

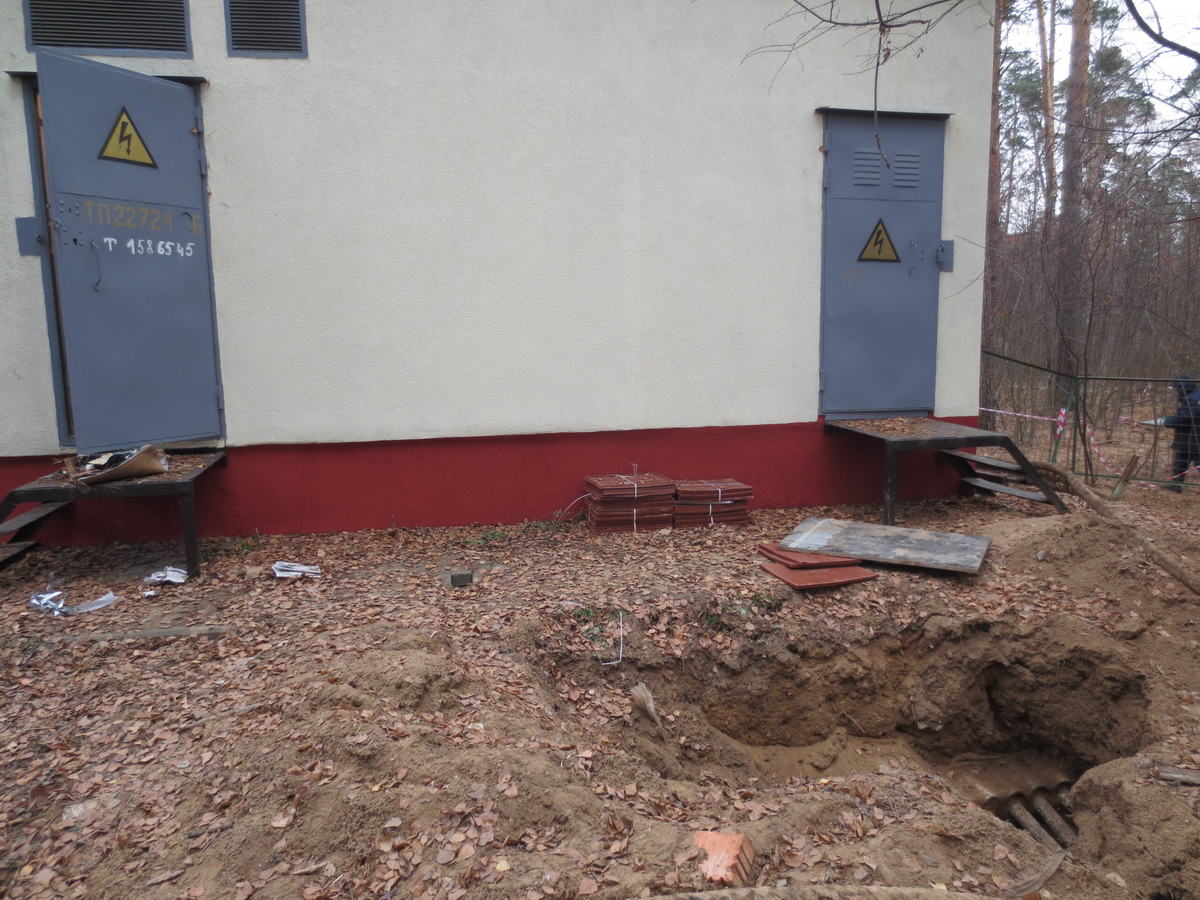

Фото № 6. Ввод кабелей тип ААБ в КТП № 22724 из города.

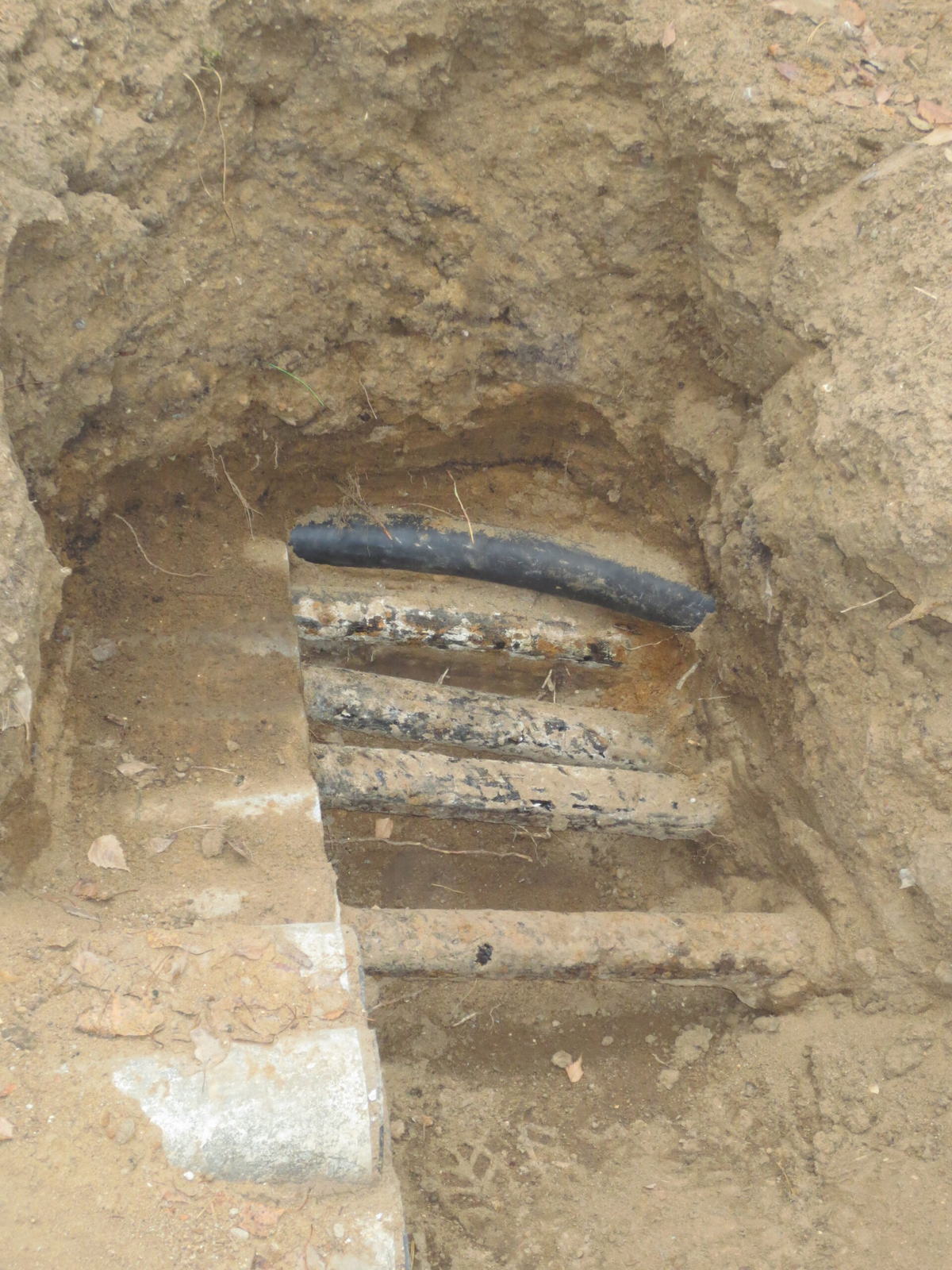

Фото № 7. Ввод кабелей тип ААБ в КТП № 22724 из города.

Фото № 8. Кабели ввода тип ААБ идущие от КТП № 22724 в город, а также другие кабели идущие к трансформаторным подстанциям и объектам.

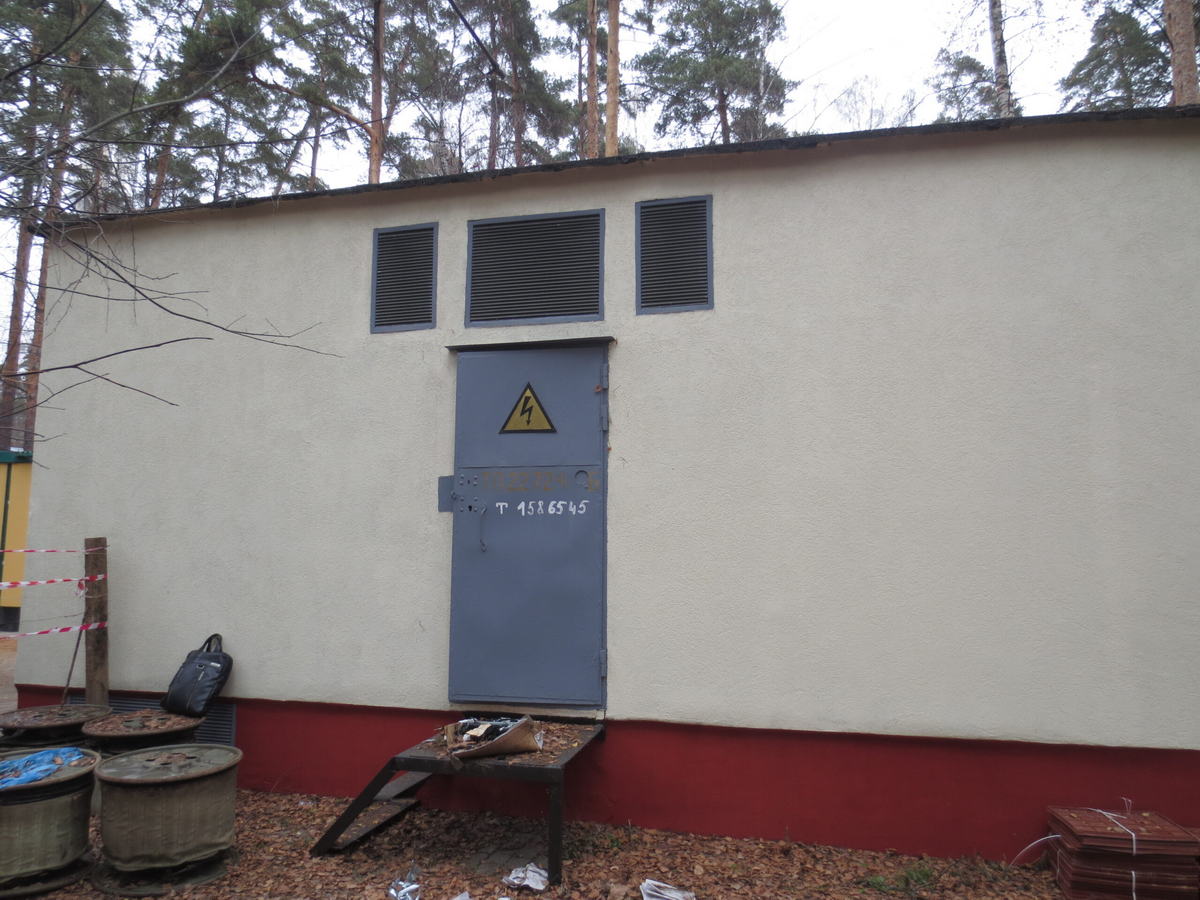

Фото № 9. Блок «А» трансформаторной подстанции КТП № 22724.

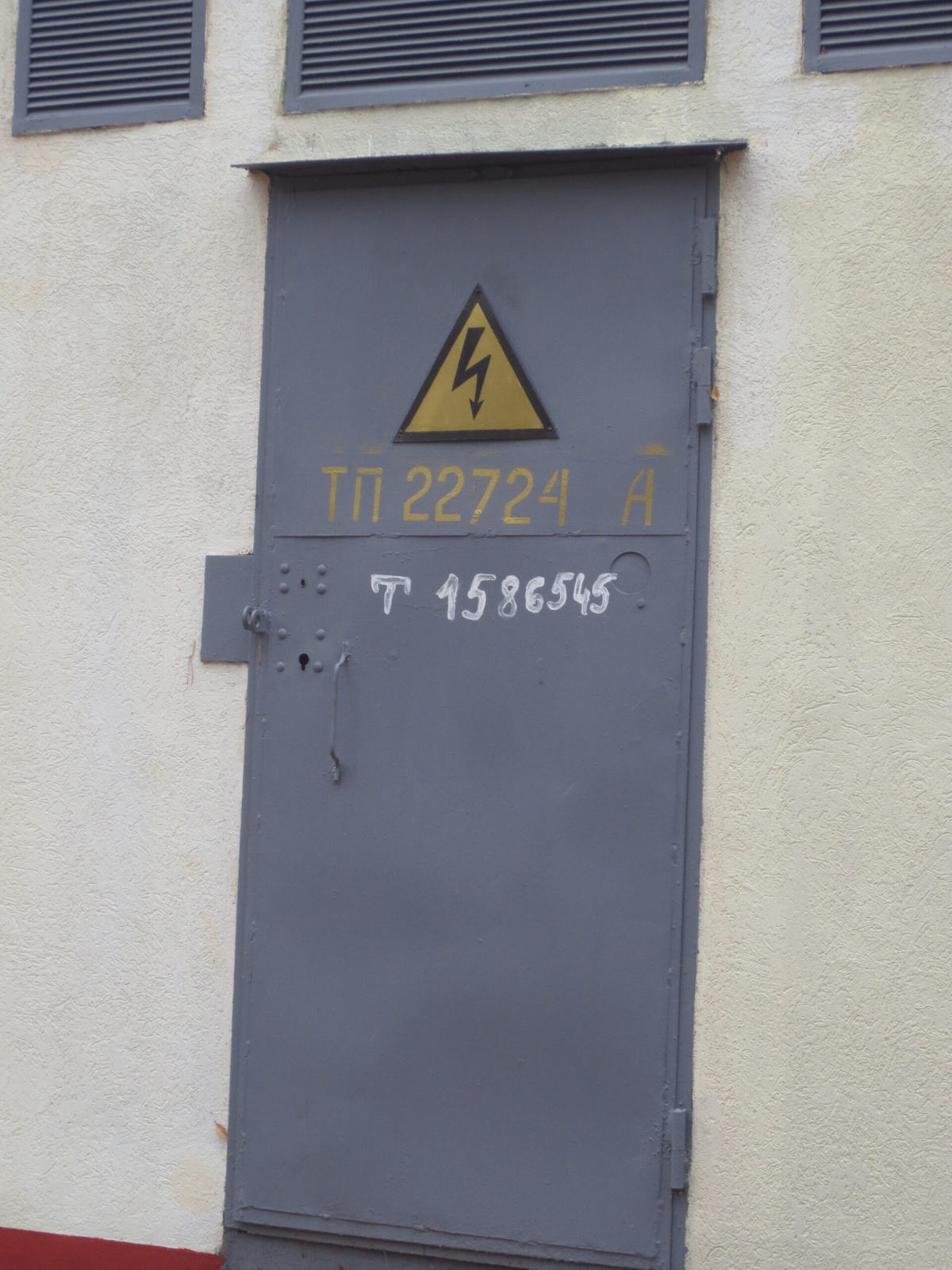

Фото № 10. Входная дверь в блок «А» КТП №22724

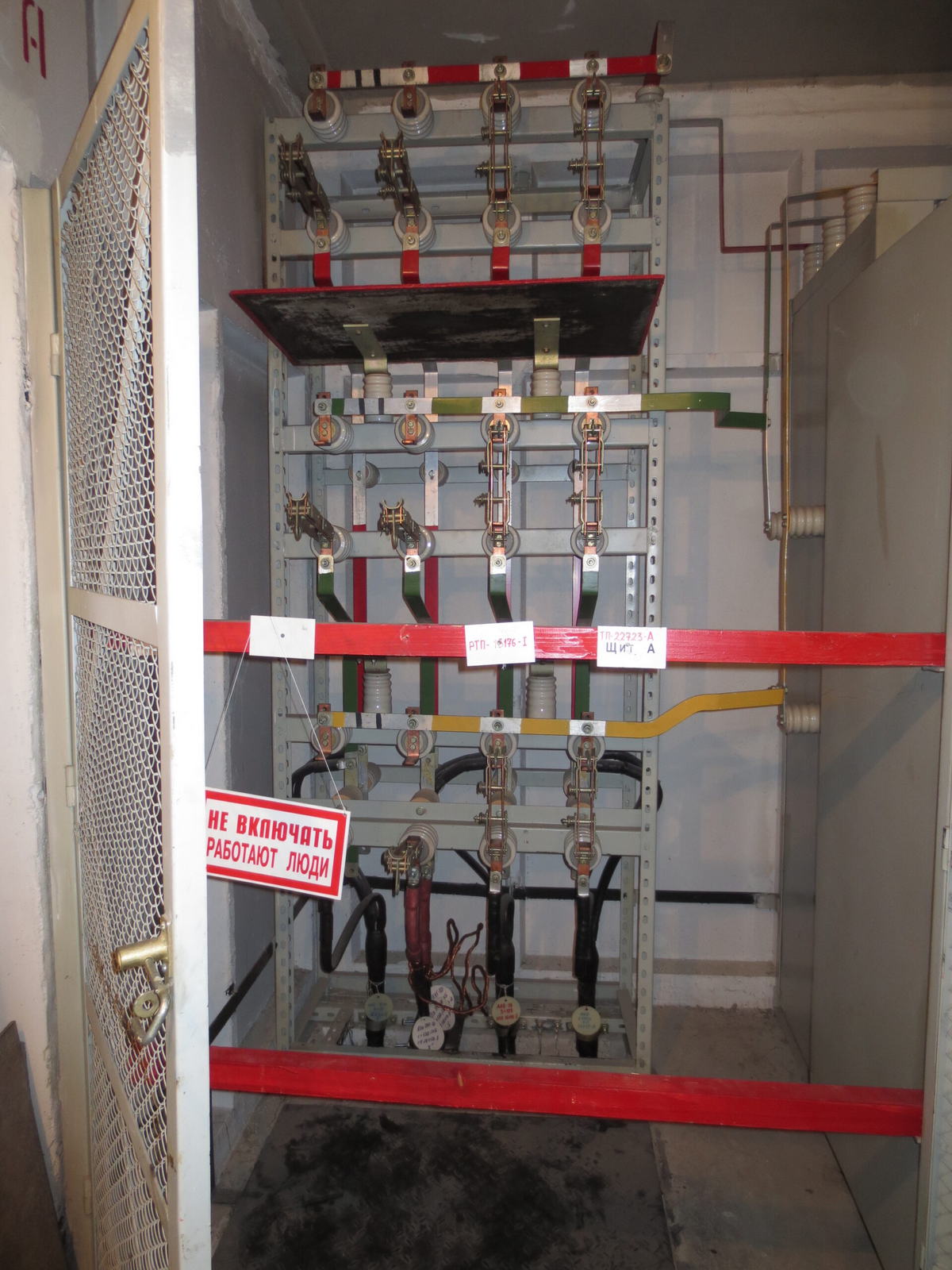

Фото № 11. Шкаф высокого напряжения блок «А» КТП № 22724 .

Фото № 12. Выпуск кабеля тип ААБ-10 3х120 РТП 16176-I в шкафу высокого напряжения.

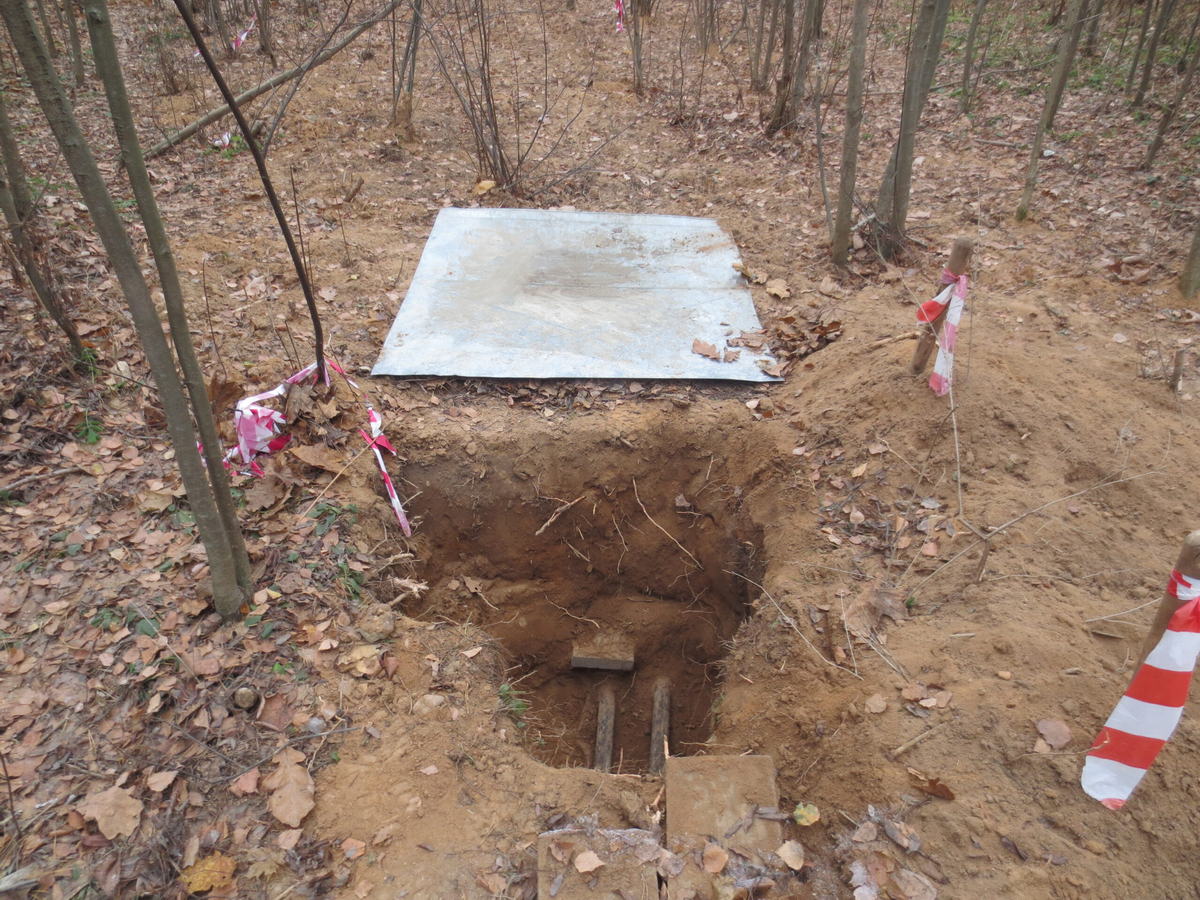

Фото № 13. Два кабеля тип ААБ-10 3х120 идущих к КТП № 22724 из города.

2.3 РЕЗУЛЬТАТ ОБСЛЕДОВАНИЯ

Визуальное обследование трансформаторной подстанции КТП № 22724 и ее окрестностей (участок ввода кабелей в КТП) на территории оздоровительного комплекса ОАО «РЖД» «Рублево», проводилось с целью подтвердить наличие факта проведения работ по Договору № 2 на выполнение строительно-монтажных работ по титулу «3269. Строительство трансформаторной подстанции О/К Рублево» на основании которого должны были проводиться строительно-монтажные работы по замене силового кабеля ААБ-10 3х120 16176 на новый силовой кабель АПВПУГ-10 (1х240/50) длиной L= 2500 метров.

Обследование строительных конструкций зданий и сооружений проводится в три связанных между собой этапа:

• подготовка к проведению обследования;
• предварительное (визуальное) обследование;
• детальное (инструментальное) обследование.

В процессе проведения строительно-технической экспертизы применялись инструменты и приборы фиксации (фотоаппарат, рулетка, лазерный дальномер).

Заказчиком была предоставлена:

1) Копия Договора № 14/402 от 19 марта 20014 г. на временный прием в техническое обслуживание кабельных линий и сетевых сооружений (трансформаторных подстанций, распределительных подстанций и специальных подземных сооружений)

2) Копия Договора № 2 на выполнение строительно –монтажных работ по титулу: «3269.Строительство трансформаторной подстанции О/К Рублево» (код АСУ-Инвест 001.2013.1000669)

Проектной, исполнительной документации, актов освидетельствования скрытых работ Заказчиком не предоставлялось.

В ходе обследования выявлено:

• 1. В шкафу высокого напряжения в блоке «А» имеются выпуски силовых

кабелей (фото 11,12 ):

• 1. ААБ 3х120 ТП 22723-А
  2. ААБ-10кВ 3х120 РТП 16176-I
  3. АПВПуг-10 1х120/35 ТП-28413 «А»
  4. АПВПуг-10 1х120/35 ТП-28413 «Ж»
  5. АПВПуг-10 1х120/35 ТП-28413 «З»
  6. ААБ – 10 кВ 3х120 22724 Б

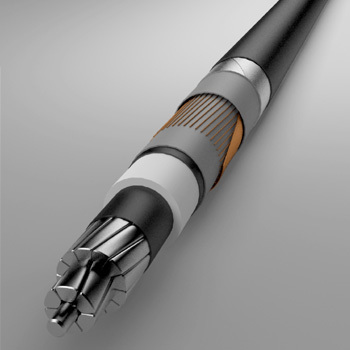

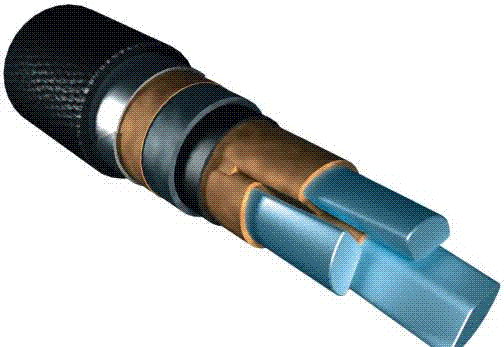

Кабель типа ААБ 3х120	Кабель типа АПВПуг-10

• 1. В шкафу высокого напряжения в блоке «Б» имеются выпуски силовых

кабелей (фото 4,5):

• 1. ААБ 3х120 ТП 22723-Б
  2. ААБ-10 кВ 3х120 РТП 16176-I
  3. АПВПуг-10 1х120/35 ТП-28413-Б «А»
  4. АПВПуг-10 1х120/35 ТП-28413-Б «Ж»
  5. АПВПуг-10 1х120/35 ТП-28413-Б «З»
  6. ААБ – 10кВ 3х120 22724 А
  7. На расстоянии 10 метров от трансформаторной подстанции КТП №22724 на глубине 1 метр ниже уровня поверхности земли проходят 2 силовых кабеля типа ААБ (фото 13).
  8. На расстоянии 2 метров от трансформаторной подстанции КТП №22724 на глубине 1 метр ниже уровня поверхности земли проходят 5 силовых кабелей: 4 кабеля — типа ААБ, 1 кабель – типа АПВПуг-10 (фото 6,7,8).

3. ВЫВОДЫ

На основании экспертного осмотра с выполнением необходимых измерений объекта экспертизы – Трансформаторная подстанция № 22724 расположенного по адресу:

г. Москва, ул. Крылатская, владение 40,стр №27/2.

а также на основании полученных результатов прихожу к выводу:

1. В шкафу высокого напряжения в блоке «А» силовой кабель типа АПВПуг-10 (1х240/50) –не обнаружен (фото 11,12).
2. В шкафу высокого напряжения в блоке «Б» силовой кабель типа АПВПуг-10 (1х240/50) –не обнаружен (фото 4,5).

Данные факты говорят о том, что строительно-монтажные работы по замене силового кабеля типа ААБ-10 кВ 3х120 16176 длиной L-2500 (м) введенного в эксплуатацию в 2000 году (смотри приложение № 2 «Перечень обслуживаемых электросетевых объектов» 2 к Договору № 14/402 от 19 марта 2014) на новый кабель типа АПВПУГ-10 (1х240/50) длиной L-2500 (м) по Договору №2 от 03 июня 2013 г. на выполнение строительно-монтажных работ по титулу: «3269. Строительство трансформаторной подстанции О/К Рублево» (код АСУ-Инвест 001.2013.10000669) –

не проводились.
