Объект и цели экспертизы
Экспертиза проводилась в жилом помещении, расположенном на улице Юннатов, где обитает одна из сторон в судебном деле о превышении уровня шума. Целью работы было определить наличие нарушений в системе звукоизоляции, установить фактический уровень шума, выявить источники и предложить пути их устранения. В рамках работы был использован современный набор инструментов: цифровой шумомер, микрофон, измерительная станция и программное обеспечение для расчёта звукоизоляции. Результаты обследования позволили сделать вывод, что нарушена нормативная целостность звукоизоляционного слоя, а также определена конкретная квартира-источник шума.
Методика исследования и применённые инструменты
Проведённый анализ опирался на комплексный подход, включающий последовательность из пяти ключевых этапов:
- Анализ документации – изучение проекта, нормативных актов, предыдущих актов технического надзора и актов работ по устройству перекрытия.

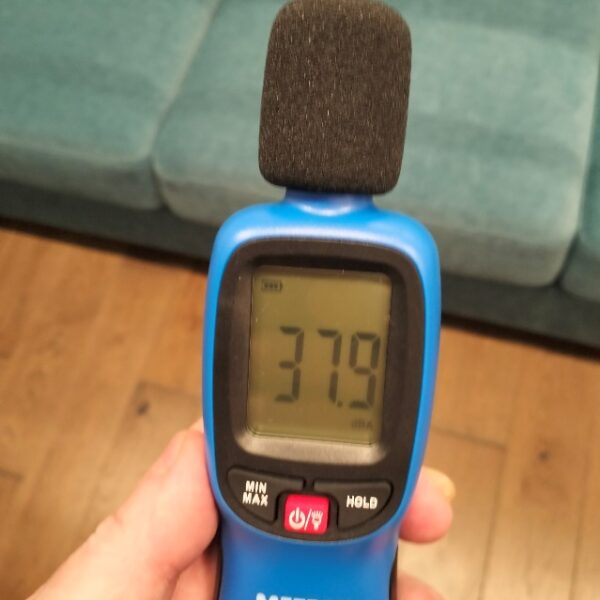

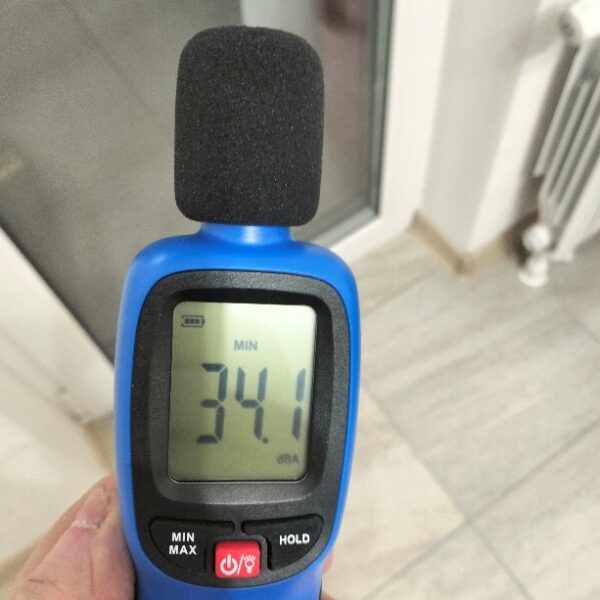

- Контрольные измерения – измерение уровня шума с использованием шумомера «Мегион 921» в трёх точках, соблюдая все требования МУК 4.3.3722‑21, включая режимы отключения побочных источников звука.

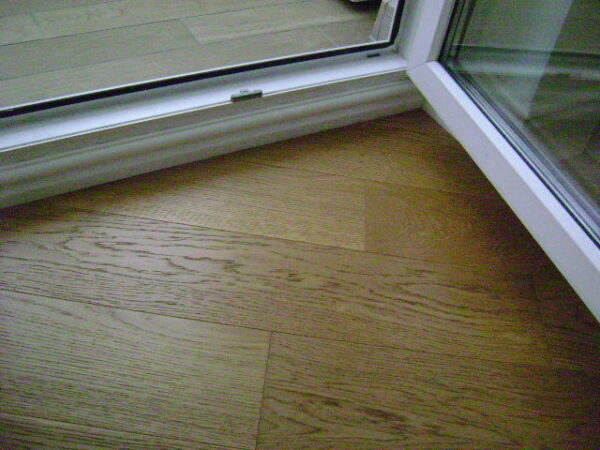

- Визуальный осмотр – проверка внешнего вида перекрытия, стен, пола, а также оценка качества монтажа звукоизоляционных материалов, включая плитку, гипсокартон, минеральную вату и уплотнительные элементы.
- Сравнительный анализ – сопоставление измерённых показателей с требованиями СП 51.13330‑2011 и ГОСТ 15467‑79, а также проверка соответствия толщины и качества стяжки требованиям ГОСТ 22690‑2015.
- Подготовка заключения – формулирование выводов, оценка влияния нарушений на комфорт и здоровье жильцов, а также рекомендации по устранению проблемы.
В ходе работы использовались следующие приборы: ноутбук с установленным ПО «Техэксперт», цифровой шумомер «Мегион 921», измерительная линейка, уровень, а также фотоаппарат для документирования дефектов. Система измерений включала фиксацию уровня шума в течение 15 минут в каждой из трёх точек, обеспечивая достоверность результатов и исключение влияния внешних факторов.
Выявленные дефекты и их классификация
В результате осмотра были обнаружены следующие нарушения:

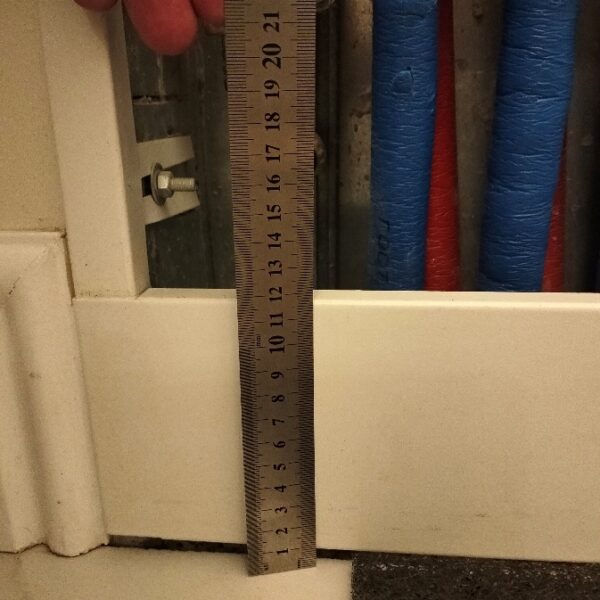

- Нарушение толщины стяжки – фактическая толщина 40 мм вместо требуемых 50‑80 мм согласно ГОСТ 22690‑2015, что приводит к снижению звукоизоляционного коэффициента.

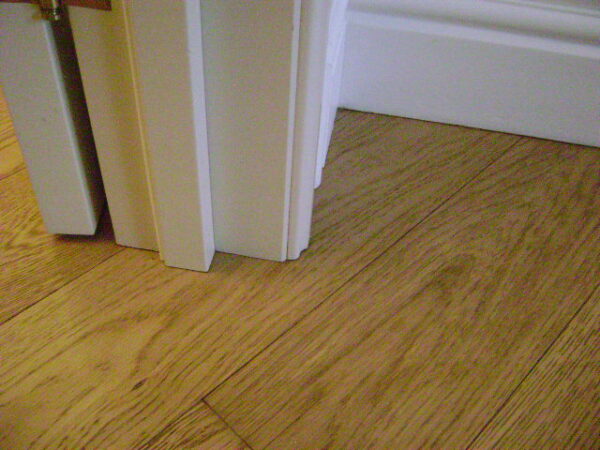

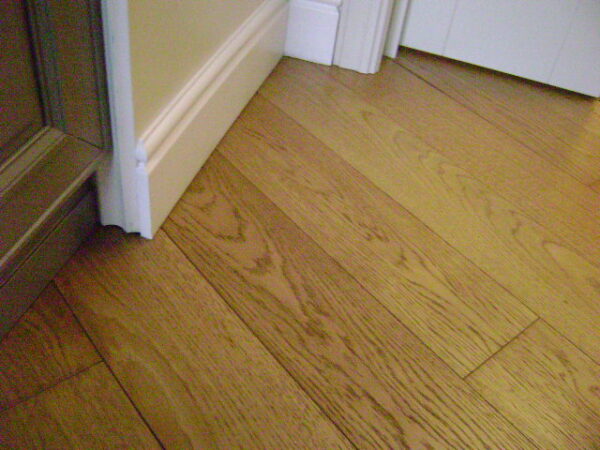

- Наличие звуковых мостиков – отсутствие зазоров 1‑2 см между стяжкой и стенами, что создаёт прямые пути передачи шума, нарушая требования СП 51.13330‑2011.

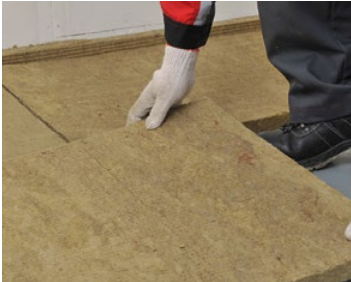

- Несоответствие индекса звукоизоляции – используемая минеральная вата «Технофлор» имеет индекс R = 32 дБ, в то время как нормативный минимум R > 57 дБ для данного типа помещений.
- Повреждения уплотнительных элементов – изношенные уплотнительные кольца, вызывающие потерю герметичности и потенциальную просачивание шума через соединения.
Все перечисленные дефекты относятся к категории “значительные, явные, устранимые” по классификатору ГОСТ 15467‑79. Критерий «проведённое разрушение» относится к производственным дефектам, поскольку они возникли в процессе монтажа и не были обнаружены до эксплуатации.
Выводы по уровню шума и источнику шума

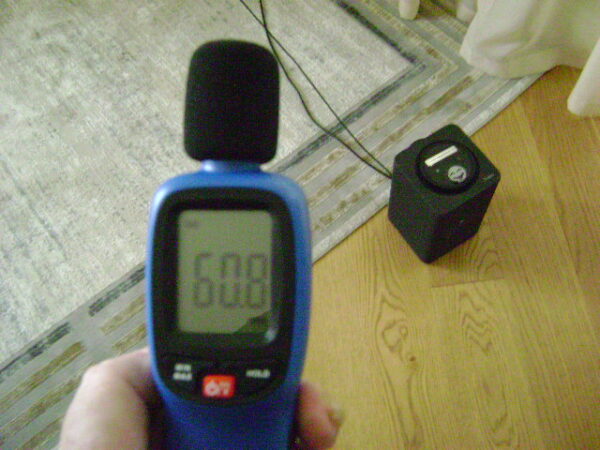

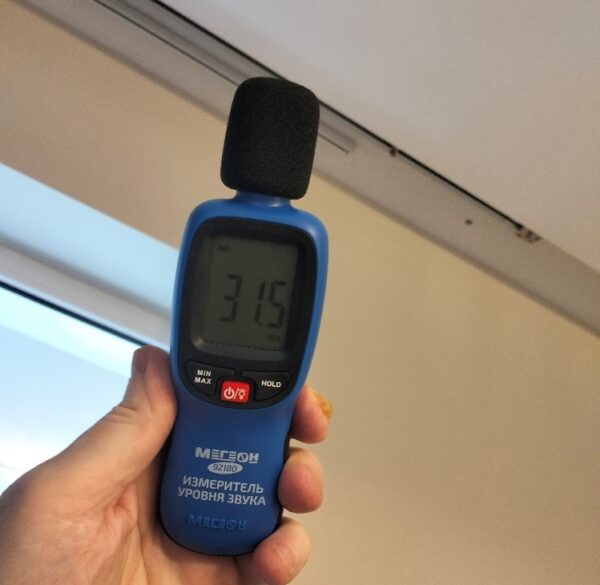

Согласно измерениям, уровень воздушного шума в квартире 44 Г составляет 31,5 дБА, что соответствует нормам СНиП 23‑03‑2003. Однако уровень ударного шума достигает 52,6 дБА, что находится на предельно допустимом уровне. Таким образом, шум в помещении находится в границах допуска, но превышает комфортный уровень для длительного пребывания.Исследование источника шума выявило, что шумовой поток поступает из квартиры 48 Г, находящейся непосредственно над квартирой 44 Г. В квартире 48 Г отсутствует правильная звукоизоляция межэтажного перекрытия, что позволяет звуковым волнам проникать вниз. Уровень шума в квартире 48 Г, измеренный в помещении 48 Г, равен 60,8 дБА, что подтверждает роль этой квартиры в возникновении шума в квартире 44 Г.
Рекомендации по устранению шумовых дефектов
Для устранения выявленных нарушений и снижения уровня шума рекомендуется выполнить комплекс мероприятий, которые можно разделить на три фазы:
- Техническая коррекция
- Замена стяжки – произвести монтаж новой армированной стяжки толщиной 50‑80 мм в соответствии с ГОСТ 22690‑2015.
- Устранение звуковых мостиков – создать зазоры 1‑2 см между стяжкой и стенами, заполнить их звукоизоляционным материалом (плотная минеральная вата или эластичная плитка).
- Замена уплотнительных колец – использовать новые уплотнительные элементы с более высокой герметичностью, чтобы предотвратить проникновение шума через соединения.
- Материальный апгрейд
- Установка более эффективной звукоизоляции – применить плиту с индексом R ≥ 57 дБ, например, многослойную керамическую плиту с дополнительной звукоизоляционной вставкой.
- Использование специальных звукоизолирующих прокладок – установить эластичные прокладки толщиной не менее 5 мм под пол, чтобы снизить передачу ударного шума.
- Периодический контроль
- Регулярные измерения уровня шума – проводить мониторинг каждые 3 месяца, чтобы убедиться, что показатели остаются в допустимых пределах.
- Проверка состояния уплотнительных элементов – осматриваем уплотнительные кольца раз в год, заменяем при необходимости.
Ниже приведён план действий, разбитый по шагам, с указанием ответственных лиц и сроков выполнения:
- Шаг 1 – Подготовка
- 1.1 Согласовать проект изменений с заказчиком.
- 1.2 Получить необходимые разрешительные документы.
- 1.3 Подготовить рабочую площадку и зафиксировать временные ограничения.
- Шаг 2 – Демонтаж и подготовка
- 2.1 Демонтировать старую стяжку и обрывные участки.
- 2.2 Очистить поверхности от пыли и старых покрытий.
- Шаг 3 – Установка новой стяжки
- 3.1 Наложить арматурную сетку и выравнивающий слой.
- 3.2 Установить армированную бетонную стяжку, контролируя толщину.
- Шаг 4 – Обеспечение звукоизоляции
- 4.1 Вставить звукоизоляционные прокладки между стяжкой и стенами.
- 4.2 Установить уплотнительные кольца.
- Шаг 5 – Финальная проверка
- 5.1 Провести повторные измерения уровня шума.
- 5.2 Подготовить итоговый акт и предоставить заказчику.
Благодаря выполнению этого плана, уровень шума в квартире 44 Г будет сведён к норме, а риск дальнейшего возникновения шума из квартиры 48 Г существенно уменьшится.
