Материал обезличен: ФИО, номера квартир, суммы, номера договоров и дел, телефоны и кадастровые номера скрыты. Фото без лиц, документов с данными и дипломов.
Перекрытие и стена — работоспособное состояние по ГОСТ 31937-2024. Устройство дверного проёма в стене возможно при усилении конструкций.
Общие сведения
техническое ЗАКЛЮЧЕНИЕ № …
на проведение обследования объекта
«Строительные конструкции перекрытия между 2-м и 3-м этажом здания, строительные конструкции стены 1 этажа между горячим цехом и шахтой подъемника здания», расположенного по адресу: Московская область, г. Домодедово, мкр. Востряково,
Рощинская ул., 20А
Заказ…: [организация скрыта]
Основание: Договор № … от 15.09.2026г.
- Перечень предоставленной документации 6
Приборы и оборудование
Сведения об используемых приборах и оборудовании, примененных при обследовании 7
Конструктивный тип объекта 8
Ход обследования
7.1. Результаты визуального и измерительного контроля 8
7.2. Оценка технического состояния конструкций 9
7.3. Основные термины и определения 9
Вводная часть
Настоящий технический отчет подготовлен ООО «СТРОЙЭКСПЕРТИЗА» в соответствии с Договором на выполнение работ по обследованию технического состояния объекта.
Техническое обследование конструкций выполнено в сентябре 2026 г. На момент обследования здание эксплуатируется.
Цель и вопросы
Определение действительного технического состояния здания и его элементов, получение количественной оценки фактических показателей качества конструкций (прочности, и др.) с учетом изменений, происходящих во времени, для установления состава и объема работ по капитальному ремонту или реконструкции.
Ознакомление с исходными данными, предоставленными Заказ…:
Сбор имеющейся техническое документации и их анализ;
Разработка и согласование программы обследования
Обследование технического состояния здания в соответствии с ГОСТ 31937-2024, СП13-102-2003, в том числе:
Визуальное обследование конструкций здания;
Выборочная оценка прочностных характеристик строительных материалов (бетон, ж/б бетон, кирпич, раствор) неразрушающими методами —ударно-импульсным (по ГОСТ 22690-2015), ультразвуковым (по ГОСТ 17690-2012) методами;
Инструментальное определение параметров дефектов и повреждений;
Оформление Заключения по обследованию технического состояния строительных конструкций с выводами по результату проведения обследования и разработкой рекомендаций по восстановлению строительных конструкций:
Cоставление ведомости дефектов и повреждений;
Оценка технического состояния строительных конструкций;
Анализ выявленных дефектов, повреждений и технической документации;
Выводы и рекомендации
Разработка рекомендаций по устранению дефектов и повреждений.
В заключении настоящей работы разрабатывались рекомендации по обеспечению последующей нормальной эксплуатации здания с учетом поставленных целей.
При обследовании были применены методики, соответствующие действующим нормативным документам. Термины, определяющие категорию технического состояния конструкций, приняты в соответствии с ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния».
Все работы по обследованию несущих конструкций выполнялись в соответствии с действующими нормативными документами и методическими указаниями, представленными в п. 8, настоящего отчета.
Методика и объём работ
1-й ЭТАП - подготовка к проведению обследования:
ознакомление с объектом обследования, его объемно-планировочным и конструктивным решением;
подбор и анализ проектно-технической документации;
ознакомление с представленной документацией;
составление перечня строительных конструкций и их элементов, подлежащих обследованию;
определение мест и методов инструментальных измерений и испытаний;
2-й ЭТАП - предварительное (визуальное) обследование:
2.1. сплошное визуальное обследование конструкций, выявление дефектов и повреждений по внешним признакам с необходимыми замерами и их фиксация путем фотографии, составление схем и описаний дефектных участков (при наличии);
2.2. инструментальное определение размеров зданий, конструкций;
2.3. определение необходимости в проведении детального (инструментального) обследования и уточнение программы работ;
По результатам визуального обследования делается предварительная оценка технического состояния строительных конструкций.
3-й ЭТАП -детальное (инструментальное) обследование:
3.1. инструментальное определение параметров, дефектов и повреждений;
3.2. камеральная обработка и анализ результатов обследования;
По результатам обследования разрабатывается технический отчет с выводами и рекомендациями.
Методика и объём работ
В соответствии с Техническим заданием на проведение обследования объекта «Строительные конструкции перекрытия между 2-м и 3-м этажом здания, строительные конструкции стены 1 этажа между горячим цехом и шахтой подъемника здания», расположенного по адресу: Московская область, г. Домодедово, мкр. Востряково,
Рощинская ул., 20А работы выполнены в следующем объеме:
Дефекты
1.1 – Объем выполненных работ
Перечень предоставленной документации
Для выполнения работ по техническому обследованию конструкций здания Заказ… предоставлены планы БТИ.
примененных при обследовании
1.2 – Сведения об использованных инструментах и приборах
Объект
Конструктивный тип объекта
Основные характеристики объекта приведены в таблице 2.
2 – Краткая характеристика и назначение объекта
Ход обследования
В ходе обследования выполнялась оценка технического состояния конструкций здания. Для элементов конструкций доступных для осмотра выполнялся ВИК контроль. Оценка технического состояния здания проводилась в соответствии с требованиями ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния».
В результате визуального и измерительного контроля не выявлены дефекты и повреждения строительных конструкций объекта. Результаты визуального и измерительного контроля отражены в протоколе визуального и измерительного контроля строительных конструкции здания и проверка соответствия их действующим нормам.
Класс прочности бетона определялся на основании непосредственных измерений прочности бетона неразрушающими методами по ГОСТ 22690-2015 (методом ударного импульса) и с учетом требований ГОСТ 18105-2018 (фактический класс прочности бетона устанавливался как B=0,8Rсж.). Расчетное сопротивление бетона конструкций определялось в зависимости от определенного класса бетона по таблице 6.8 СП 63.13330.2018 с учетом коэффициентов условий работы согласно п. 6.1.12.
Оценка технического состояния конструкций
Оценка технического состояния (категория технического состояния) проведена в соответствии с ГОСТ 31937-2024. При визуальном осмотре объекта по результатам обследования строительных конструкций здания оценивается техническое состояние несущих элементов строительных конструкций объекта. При оценке состояния специалист руководствуется сводом правил по проектированию и строительству СП 13-102-2003 "Правила обследования несущих строительных конструкций зданий и сооружений".
Для отнесения строительных конструкций здания к той или иной степени повреждения и категории технического состояния, определяющим фактором является техническое состояние несущей строительной конструкции, имеющей наибольшую степень повреждения и наихудшую категорию состояния. Категория технического состояния строительных конструкций отражены в протоколе.
Основные термины и определения
Работоспособное техническое состояние: Категория технического состояния, при которой некоторые из числа оцениваемых контролируемых параметров не отвечают требованиям проекта или норм, но имеющиеся нарушения требований в конкретных условиях эксплуатации не приводят к нарушению работоспособности, и необходимая несущая способность конструкций и грунтов основания с учетом влияния имеющихся дефектов и повреждений обеспечивается.
Ограниченно-работоспособное техническое состояние: Категория технического состояния строительной конструкции или здания и сооружения в целом, включая состояние грунтов основания, при которой имеются крены, дефекты и повреждения, приведшие к снижению несущей способности, но отсутствует опасность внезапного разрушения, потери устойчивости или опрокидывания, и функционирование конструкций и эксплуатация здания или сооружения возможны либо при контроле (мониторинге) технического состояния, либо при проведении необходимых мероприятий по восстановлению или усилению конструкций и (или) грунтов основания и последующем мониторинге технического состояния (при необходимости).
Аварийное техническое состояние: Категория технического состояния строительной конструкции или здания и сооружения в целом, включая состояние грунтов основания, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения и (или) характеризующаяся кренами, которые могут вызвать потерю устойчивости объекта.
Для оценки дефектов и повреждений строительных конструкций использована следующая классификация:
Критический дефект (повреждение) – дефект (повреждение), при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшая эксплуатация по условиям прочности и устойчивости небезопасна, либо может повлечь снижение указанных характеристик в дальнейшем. Дефект (повреждение) подлежит немедленному безусловному устранению.
Значительный дефект – дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительных конструкций (элементов) и их долговечность или эксплуатационная надежность. Дефект подлежит устранению в рамках ремонтно-профилактических работ.
Малозначительный дефект – дефект, который существенно не влияет на эксплуатационные характеристики и долговечность здания, сооружения, конструктивного элемента, а устранение его (переделка) может быть экономически нецелесообразна.
Механическая безопасность - состояние строительных конструкций и основания здания или сооружения, при котором отсутствует недопустимый риск, связанный с причинением вреда жизни или здоровью граждан, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни и здоровью животных и растений вследствие разрушения или потери устойчивости здания, сооружения или их части
Строительные конструкции перекрытия между 2-м и 3-м этажом здания
Функциональное назначение обследуемых помещений:
- на 3 этаже – производственное помещение
- на 2 этаже – складское помещение

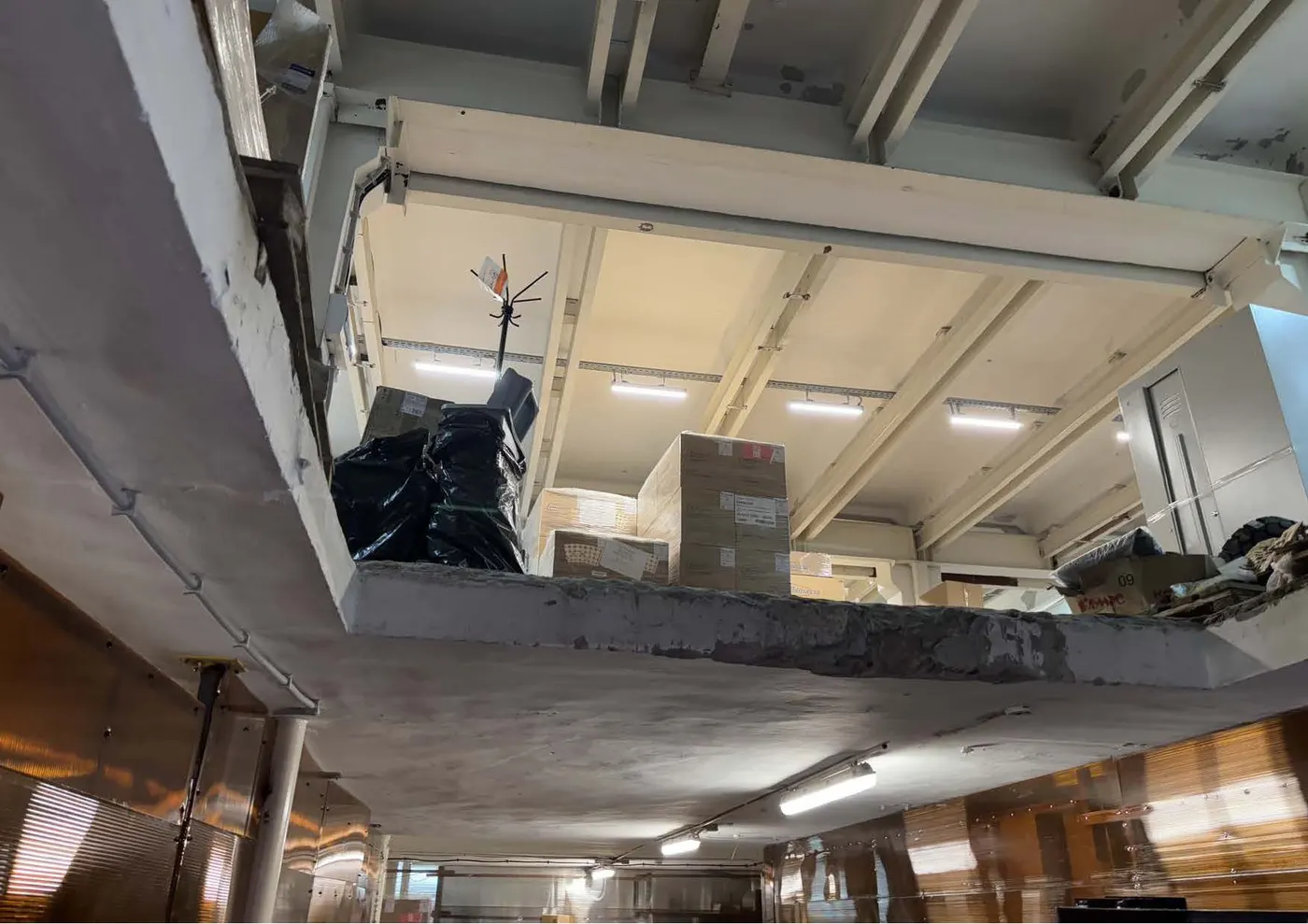

Строительные конструкции перекрытия между вторым и третьим этажом здания в границах обследуемых помещений представлены сборными ребристыми плитами перекрытия без поперечных ребер — плиты общей толщиной 300 мм, толщина полки плит 50 мм. Длина плит перекрытия 5980 мм, ширина 1500 мм.

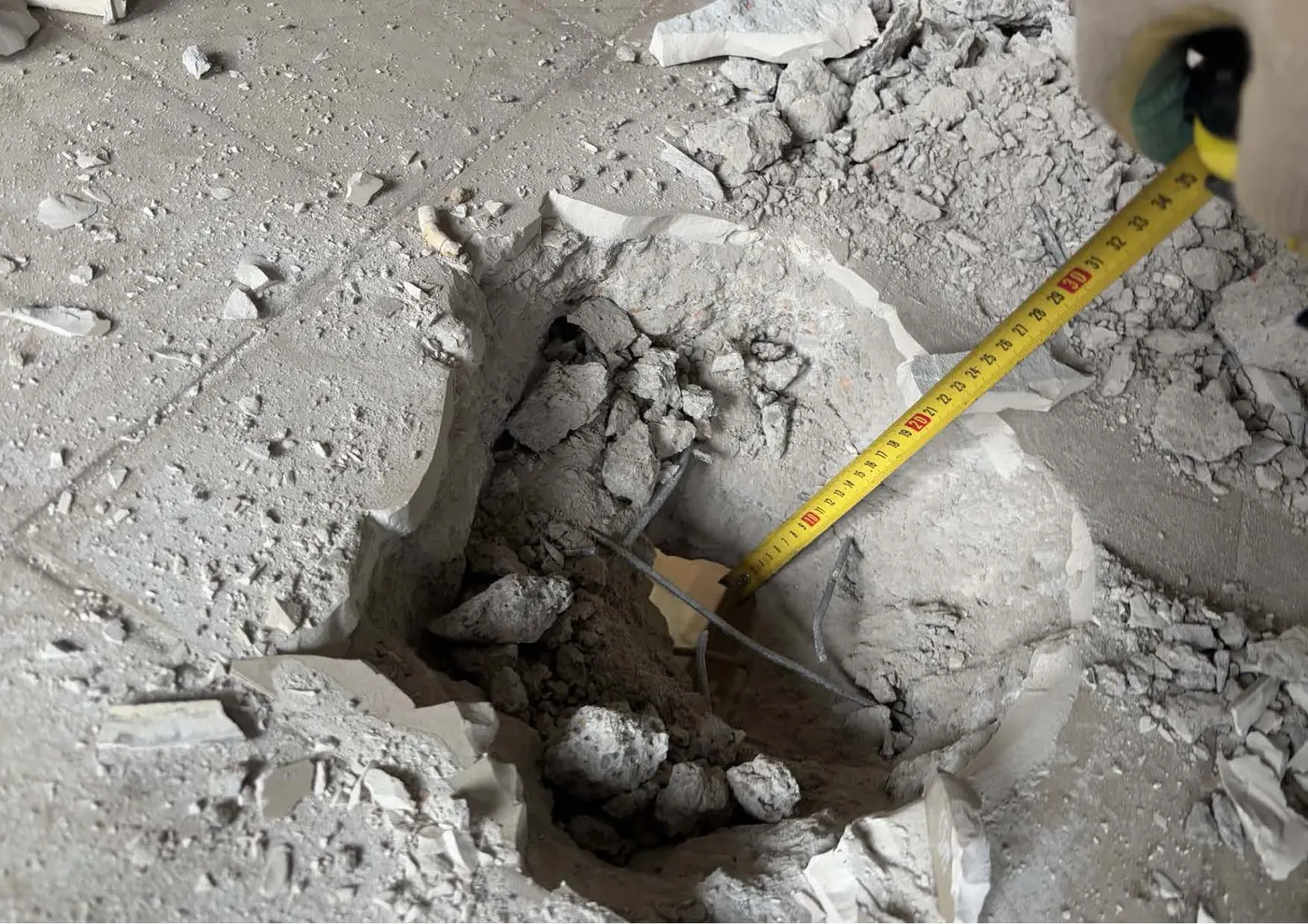

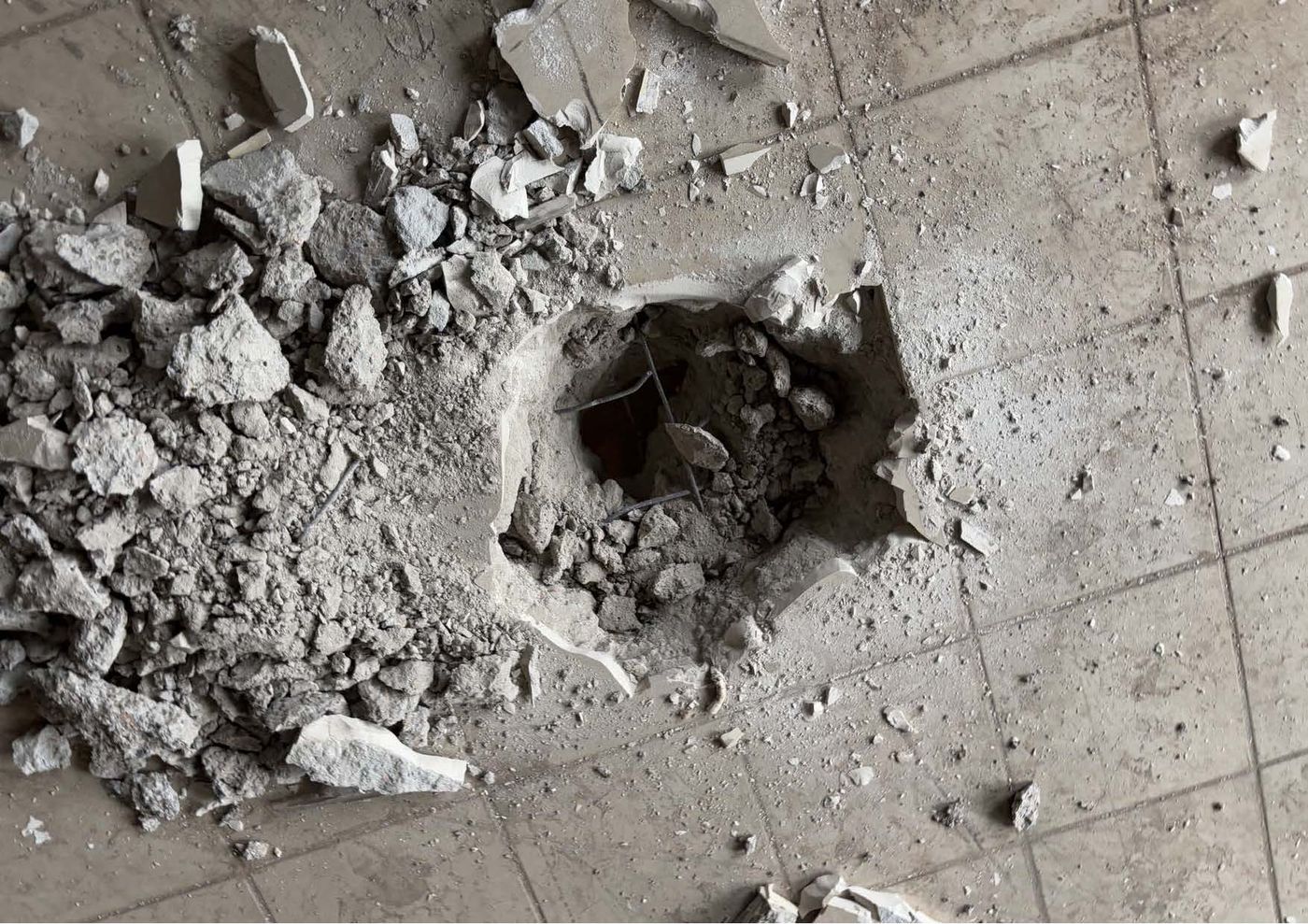

По результатам вскрытия конструкции перекрытия установлен его следующий состав:
- напольная керамическая плитка 15 мм
- цементно-песчаная стяжка 135 мм
- плита перекрытия (полка) 50 мм
Общая толщина перекрытия с учетом всех слоев в месте полки 200 мм.
Общая толщина перекрытия с учетом всех слоев в месте ребра 450 мм.

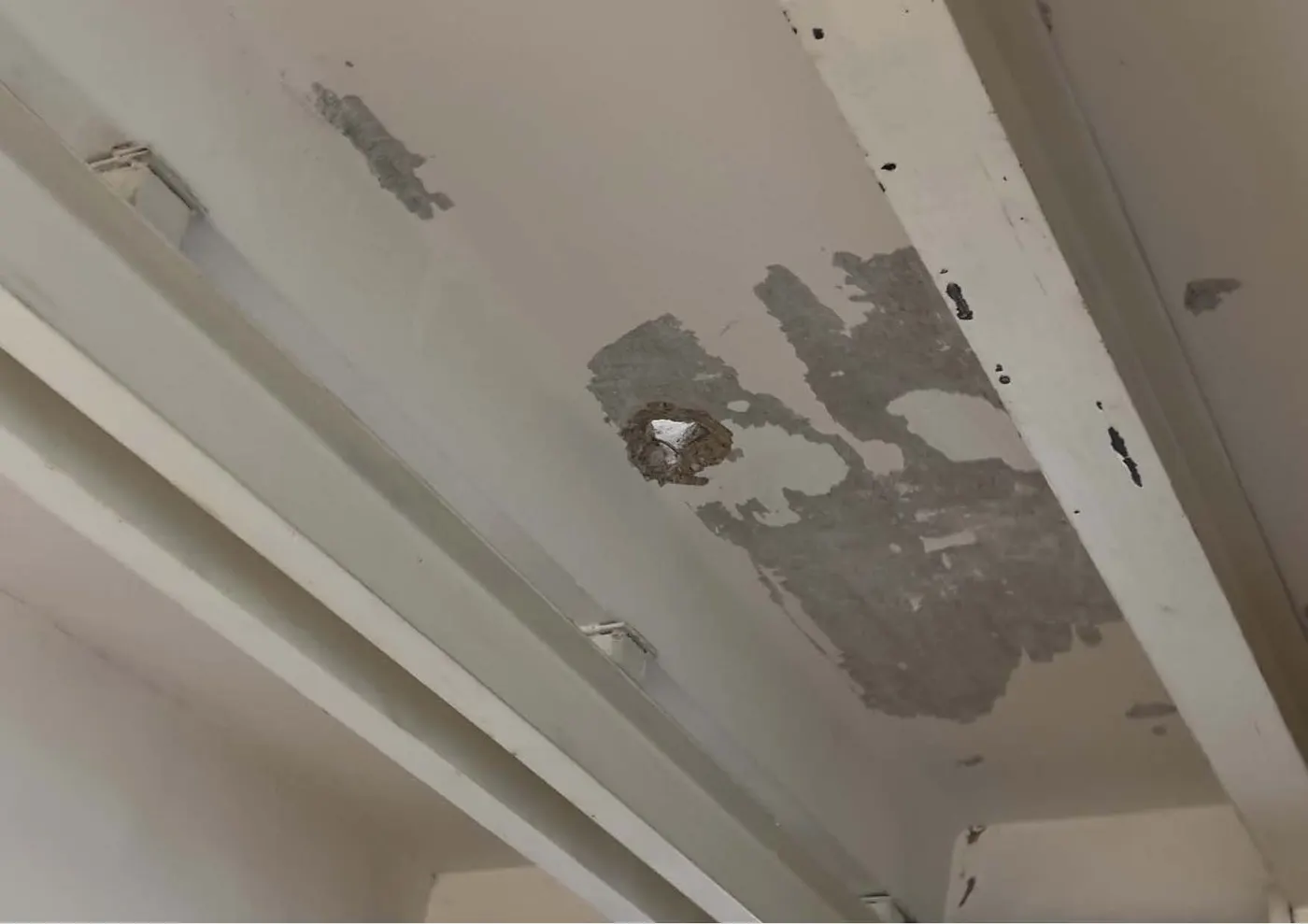

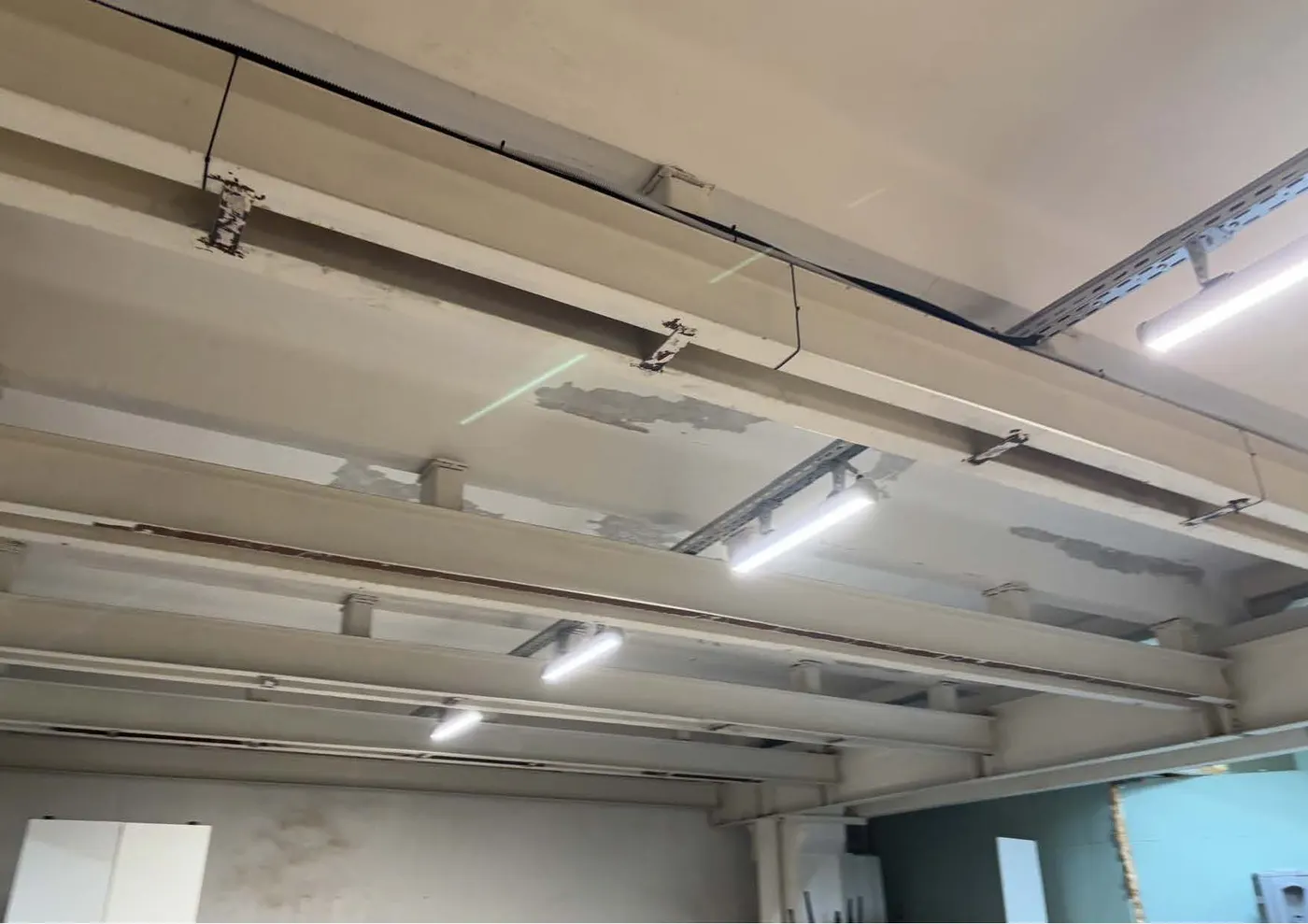

Визуальным осмотром конструкций перекрытия между 2-м и 3-м этажом здания в границах обследуемых помещений дефекты не зафиксированы.
По результатам выполненных поверочных расчетов установлено:
Конструкция существующих ребристых ж/б плит перекрытия под нормативную нагрузку 200 кг/м.кв. удовлетворяет требованиям прочности. Коэффициент использования 0,869

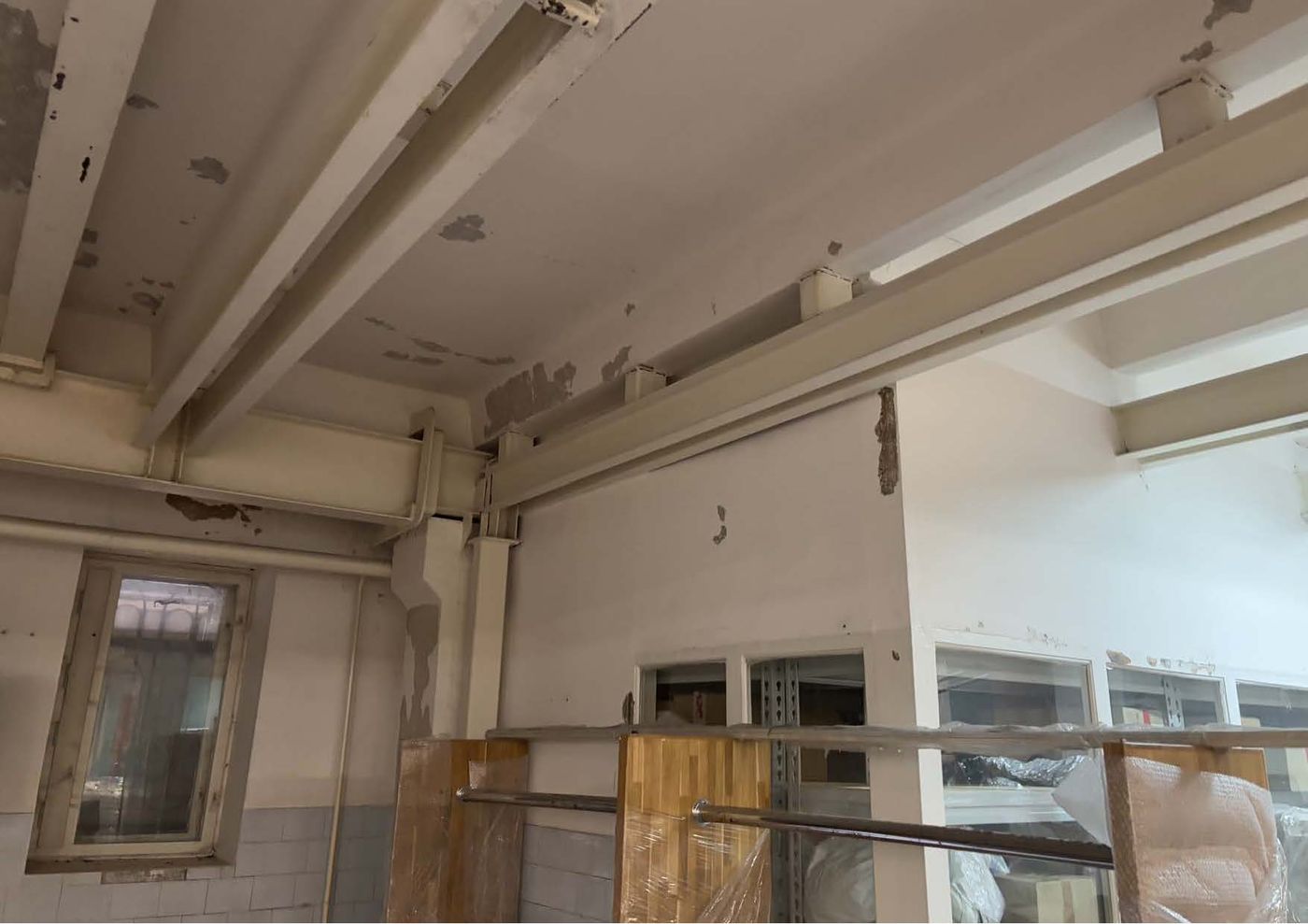

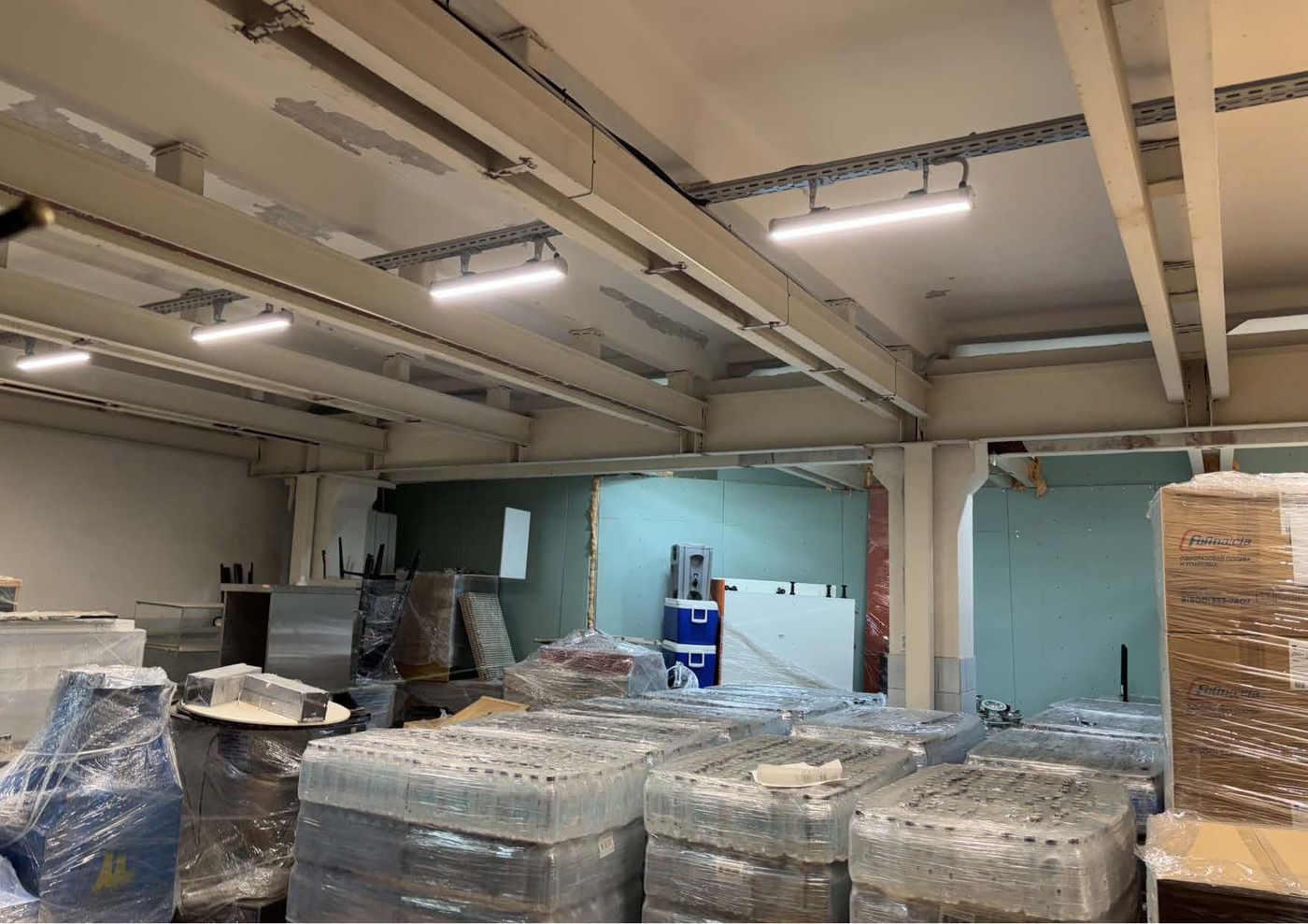

В границах обследуемых помещений выполнено усиление ребер перекрытия с помощью металлических швеллеров №20 и №40. Усиление не затрагивает полки плит перекрытий, соответственно в их поверочных расчетах не учитывается.
Общая несущая способность обследуемого перекрытия между 2-м и 3-м этажом
с учетом существующего состава пола составляет не более 200 кг/м.кв. С учетом необходимости установки дополнительного оборудования определено, что его размещение в обследуемом помещении возможно при условии не превышения общей суммарной нагрузки на перекрытие, равной 200 кг/м.кв.
По результатам выполненного технического обследования фактическое состояние конструкций перекрытия здания в границах обследуемых помещений, с учетом выявленных дефектов согласно ГОСТ 31937-2024, характеризуется как работоспособное.

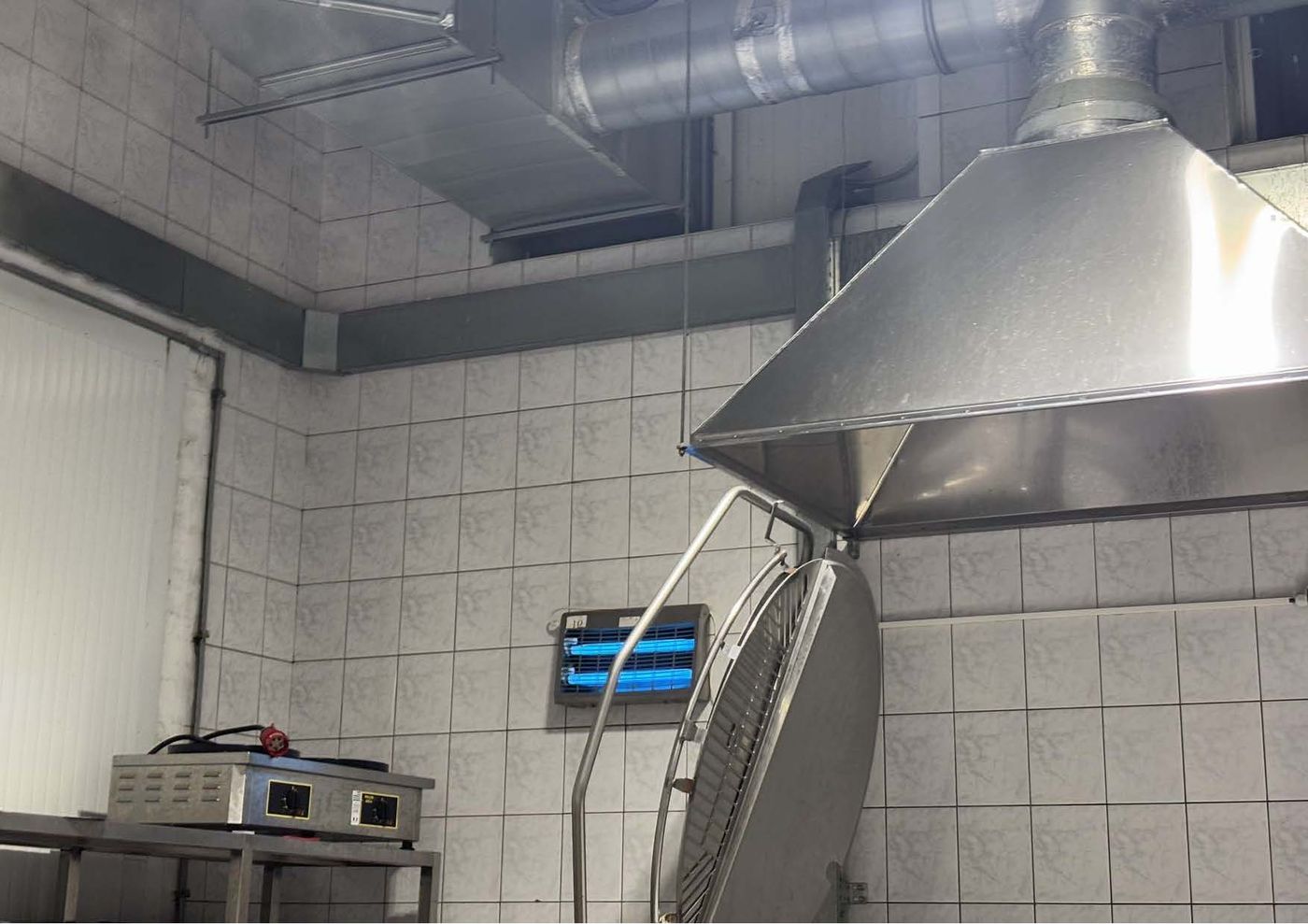

Строительные конструкции стены 1 этажа между горячим цехом и шахтой подъемника здания

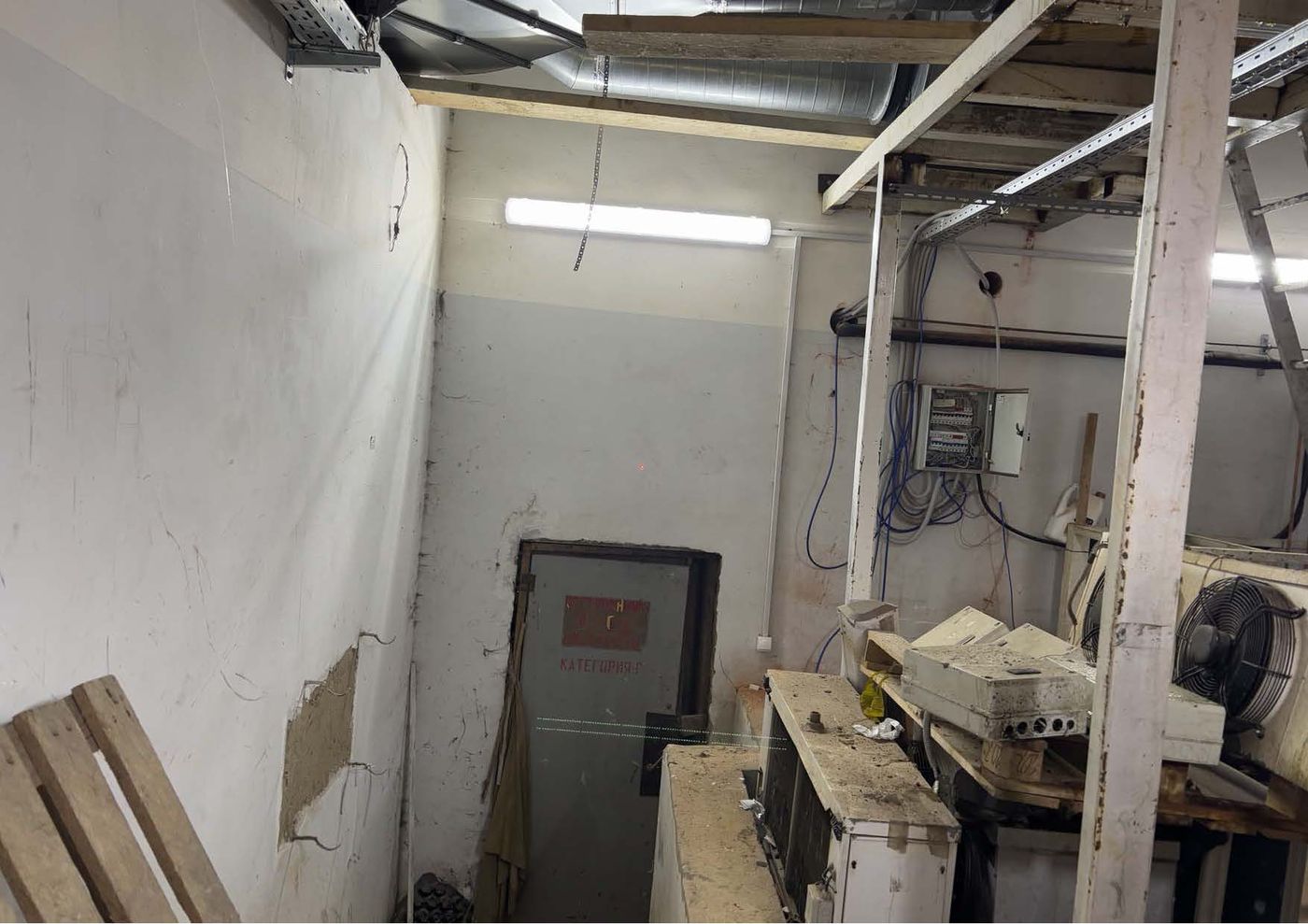

Обследуемая стена на 1 этаже между горячим цехом и шахтой подъемника здания выполнена кирпичной, самонесущей. Толщина стены 380 мм, отделка – штукатурка с каждой стороны.

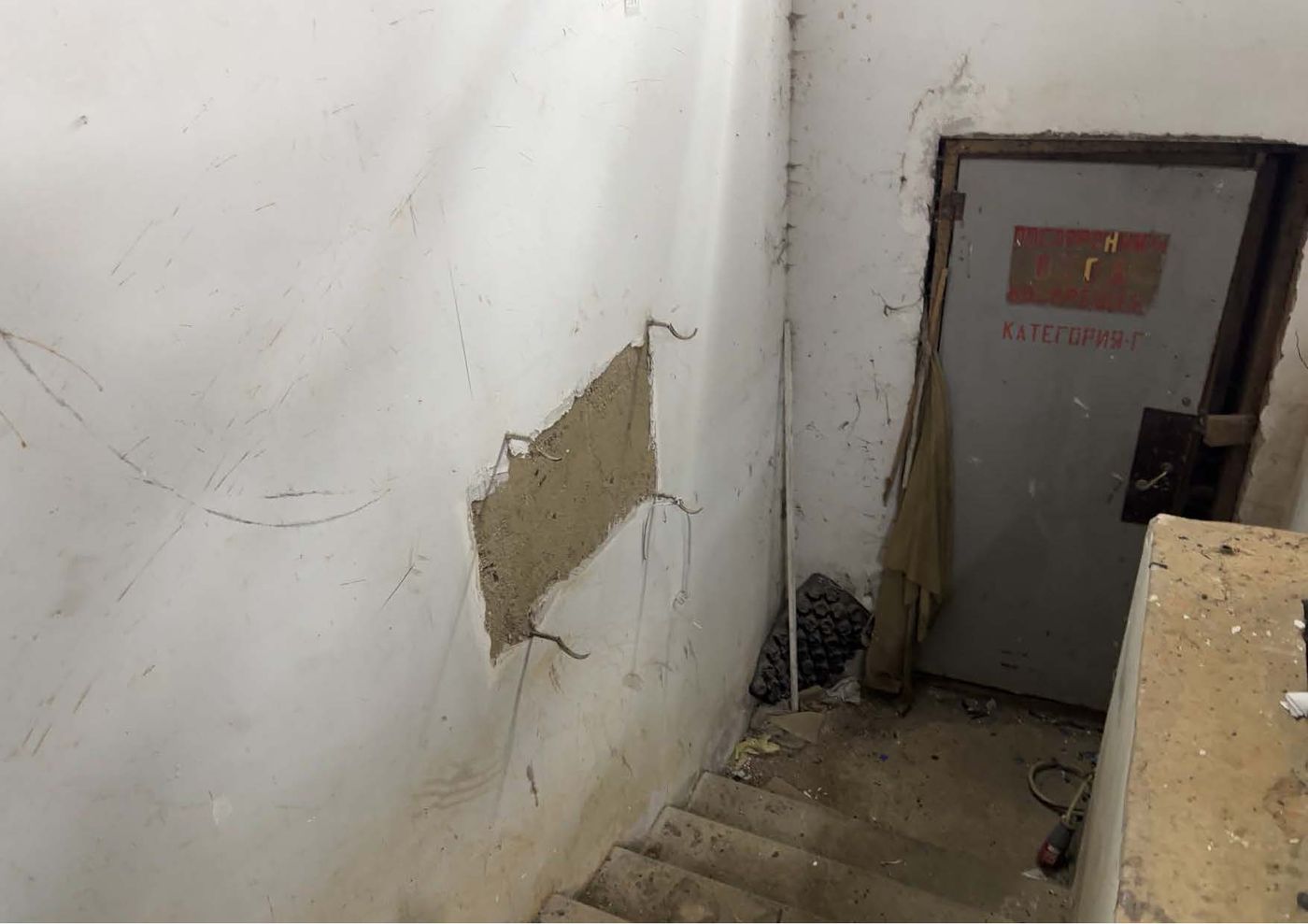

Визуальным осмотром конструкций стены между горячим цехом и шахтой подъемника в границах обследуемых помещений дефекты не зафиксированы.
По результатам обследования установлено, что устройство дверного проема габаритными размерами 2,1 (h) х1,2 м в данной стене возможно при условии выполнения мероприятий по усилению.
По результатам выполненного технического обследования фактическое состояние конструкций стены здания в границах обследуемых помещений, с учетом выявленных дефектов согласно ГОСТ 31937-2024, характеризуется как работоспособное.
Местоположение и возможная схема усиления стены перед выполнением мероприятий по устройству проема
Выводы и рекомендации
На основании результатов проведенного технического обследования состояния конструкций объекта «Строительные конструкции перекрытия между 2-м и 3-м этажом здания, строительные конструкции стены 1 этажа между горячим цехом и шахтой подъемника здания», расположенного по адресу: Московская область, г. Домодедово, мкр. Востряково, Рощинская ул., 20А, фактическое состояние конструкций перекрытия и стены здания в границах обследуемых помещений, согласно ГОСТ 31937-2024, характеризуется как работоспособное.
По результатам обследования установлено, что устройство дверного проема габаритными размерами 2,1 (h) х1,2 м в стене 1 этажа между горячим цехом и шахтой подъемника здания возможно при условии выполнения мероприятий по усилению.
По результатам выполненных поверочных расчетов установлено:
Конструкция существующих ребристых ж/б плит перекрытия под нормативную нагрузку 200 кг/м.кв. удовлетворяет требованиям прочности. Коэффициент использования 0,869
Общая несущая способность обследуемого перекрытия между цокольным и 1 этажом
с учетом существующего состава пола составляет не более 200 кг/м.кв. С учетом необходимости установки дополнительного оборудования определено, что его размещение в обследуемом помещении возможно при условии не превышения общей суммарной нагрузки на перекрытие, равной 200 кг/м.кв.
Для обеспечения последующей нормальной эксплуатации перекрытия в границах обследуемых помещений необходимо выполнить следующие мероприятия:
- обеспечить приложение нагрузки на обследуемое перекрытие, не превышающей 200 кг/м.кв. В случае потребности приложения к перекрытию нагрузок, превышающих установленные поверочными расчетами значения, необходимо проведение мероприятий по усилению конструкций. Данные мероприятия должны выполняться в соответствии со специально разработанным проектом, отвечающим требованиям действующих нормативных документов.
Нормативная база
Федеральный закон «Технический регламент о безопасности зданий и сооружений» от 30 декабря 2009 года, №384-ФЗ (в ред. Федерального закона от 02 июля 2013 №185-ФЗ).
ГОСТ 31937-2024. Здания и сооружения. Правила обследования и мониторинга технического состояния зданий и сооружений.
ГОСТ 27751-2014 Надежность строительных конструкций и оснований.
СП 22.13330.2016 Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*.
СП 16.13330.2017. Стальные конструкции (Актуализированная редакция СНиП II-23-81*).
СП 64.13330.2017. Деревянные конструкции (Актуализированная редакция СНиП II-25-80).
СП 15.13330.2012. Каменные и армокаменные конструкции (Актуализированная редакция СНиП II-22-81*).
СП 20.13330.2016 Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*.
СП 28.13330.2017 Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85.
СП 63.13330.2018 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003.
СП 70.13330.2012 Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87.
СП 131.13330.2018 Строительная климатология Актуализированная редакция СНиП 23-01-99*.
Протокол визуального и измерительного контроля
Работы по визуальному и измерительному контролю выполнялись в соответствии с ГОСТ 31937-2024. Оценка технического состояния строительных конструкций по внешним признакам производилась на основе:
определения геометрических размеров конструкций и их сечений;
наличия трещин, механических повреждений, отколов и разрушений;
состояния защитных покрытий.
- Перекрытие, стена
Обследование конструкции перекрытия и стены здания проводилось с полным визуальным осмотром, с определением поврежденных участков, с фиксацией имеющихся повреждений, определением причины их появления, а также характеристик дефектов и повреждений. Осмотр проводился непосредственно из помещений.
Результаты контроля представлены в таблице 1
Дефекты
Заключение по результатам контроля:
На основании результатов проведенного технического обследования состояния конструкций объекта «Строительные конструкции перекрытия между 2-м и 3-м этажом здания, строительные конструкции стены 1 этажа между горячим цехом и шахтой подъемника здания», расположенного по адресу: Московская область, г. Домодедово, мкр. Востряково, Рощинская ул., 20А, фактическое состояние конструкций перекрытия и стены здания в границах обследуемых помещений, согласно ГОСТ 31937-2024, характеризуется как работоспособное.
Графические материалы
Поверочные расчеты
Нормативная база
Нормативные и расчетные показатели существующих постоянных и временных нагрузок, действующих на конструкции здания:
Расчет ребристой плиты перекрытия как балки таврового сечения под нормативную нагрузку
Расчет выполнен по СП 63.13330.2018 с изменениями №1
Коэффициент надежности по ответственности gn = 1
Коэффициент надежности по ответственности (2-е предельное состояние) 1
Конструктивное решение
Заданное армирование
Вид бетона: Тяжелый
Класс бетона: B25
Удельный вес бетона 2.5 Т/м3
Влажность воздуха окружающей среды - 40-75%
Трещиностойкость
Ограниченная ширина раскрытия трещин
Требования к ширине раскрытия трещин выбираются из условия сохранности арматуры
Допустимая ширина раскрытия трещин:
Непродолжительное раскрытие 0.4 мм
Продолжительное раскрытие 0.3 мм
Загружение 1 - постоянное
Эпюра материалов по изгибающему моменту
Отчет сформирован 2026.10.07 01:38:08 (UTC+03:00) программой АРБАТ (64-бит), версия: 21.1.9.9 от 16.04.2021
По результатам выполненных поверочных расчетов установлено:
Конструкция существующих ребристых ж/б плит перекрытия под нормативную нагрузку 200 кг/м.кв. удовлетворяет требованиям прочности. Коэффициент использования 0,869
Фотографические материалы
Протокол измерения прочностных характеристик строительных конструкций
Результаты ударноимпульсной проверки
Определение прочности бетона выполнено в соответствии с требованиями ГОСТ 18105-2018.
Результаты контроля представлены в таблице 1.
Дефекты
Вывод: По результатам измерения прочности бетона неразрушающими методами контроля (ударно-импульсным методом) фактическая прочность на сжатие железобетонных плит перекрытия соответствует классу не ниже В25.
Копии разрешительных документов
| № п/п | Виды работ | Кол-во | |||
|---|---|---|---|---|---|
| 1 | Определение прочностных характеристик строительных материалов | 30 точек | |||
| 2 | Составление ведомости дефектов | - | |||
| 3 | Фотографии конструкций и дефектов | 20 | |||
| 2 | Составление технического отчета по результатам настоящего обследования | 1 | |||
| № п/п | Наименование и тип (обозначение) | Назначение | Владелец оборудования | Дата и срок действия свидетельства о метрологической поверке (аттестации) или отметка о техническом состоянии | Дата и срок действия свидетельства о метрологической поверке (аттестации) или отметка о техническом состоянии |
| 1 | Базовый комплект для визуального контроля ВИК | Проведение | |||
| визуально-измерительного контроля | ООО «СТРОЙЭКСПЕРТИЗА» | - | исправен | ||
| 2 | Лазерный дальномер Leica DISTO | Определение линейных размеров | ООО «СТРОЙЭКСПЕРТИЗА» | - | исправен |
| 3 | Цифровой фотоаппарат SONY A5000 | Фотофиксация | ООО «СТРОЙЭКСПЕРТИЗА» | - | исправен |
| 4 | Измеритель прочностных характеристик материалов | SilverSchmidt type N | ООО «СТРОЙЭКСПЕРТИЗА» | Св-во о поверке № С-АКЗ/03-08-2026/547289636, действительно до 02.08.2027 | исправен |
| 5 | Электрические фонари и переносные лампы | Освещение в слабо освещенных местах | ООО «СТРОЙЭКСПЕРТИЗА» | - | - |
| 6 | Перфораторы и отбойные молотки, шанцевый инструмент | Вскрытие строительных конструкций | ООО «СТРОЙЭКСПЕРТИЗА» | - | - |
| Наименование параметров | Характеристика объекта | ||||
| Назначение | Нежилое здание | ||||
| Адрес объекта | Московская область, г. Домодедово, мкр. Востряково, |
Рощинская ул., 20А
Конструктивная схема объекта | Конструктивная схема – бескаркасная.
Пространственная жесткость и устойчивость здания обеспечивается за счет несущих стен и перекрытий.
Количество этажей | Переменной этажности
Объект контроля: | Проведение обследования объекта «Строительные конструкции перекрытия между 2-м и 3-м этажом здания, строительные конструкции стены 1 этажа между горячим цехом и шахтой подъемника здания», расположенного по адресу: Московская область, г. Домодедово, мкр. Востряково, Рощинская ул., 20А
Дата контроля: | 22.09.2026
Нормативная база
Использованные приборы: | Экспертный комплект для визуального контроля ВИК, цифровой фотоаппарат SONYA5000, лазерный дальномер
| № п.п. | Наименование конструкции | Оценка технического состояния (категория технического состояния) | Наименование конструкций и основных дефектов или повреждений, на основании которых определена категория технического состояния конструкции |
|---|---|---|---|
| 1 | Перекрытие между 2-м и 3-м этажом | Работоспособное | Визуальным осмотром дефекты не зафиксированы. |
| 2 | Стена между горячим цехом и шахтой подъемника | Работоспособное | Визуальным осмотром дефекты не зафиксированы. |
| Примечание –Категории технического состояния строительных конструкций установлена согласно п. 3 ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» | Примечание –Категории технического состояния строительных конструкций установлена согласно п. 3 ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» | Примечание –Категории технического состояния строительных конструкций установлена согласно п. 3 ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» | Примечание –Категории технического состояния строительных конструкций установлена согласно п. 3 ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» |
Контроль и обработку данных провел инженер
кв. …1 | А. А. Серебряков
| № п/п | Вид нагрузки | Нормативное значение | ||
|---|---|---|---|---|
| кг / м.кв. | Коэффициент надежности по нагрузке | Расчетное значение | ||
| Керамическая плитка 15 мм | 30 | - | 30 | |
| Цементно-песчаная стяжка 150 мм | 338 | - | 338 | |
| Полезная нагрузка на перекрытие между 2-м и 3-м этажом | 200 | 1,2 | 240 | |
| Полосовая нагрузка на ж/б ребристую плиту шириной 1500 мм без учета собственного веса: 912 кг/м.п. | Полосовая нагрузка на ж/б ребристую плиту шириной 1500 мм без учета собственного веса: 912 кг/м.п. | Полосовая нагрузка на ж/б ребристую плиту шириной 1500 мм без учета собственного веса: 912 кг/м.п. | Полосовая нагрузка на ж/б ребристую плиту шириной 1500 мм без учета собственного веса: 912 кг/м.п. | Полосовая нагрузка на ж/б ребристую плиту шириной 1500 мм без учета собственного веса: 912 кг/м.п. |
| Арматура | Класс | Коэффициент условий работы | ||
| Продольная | A500 | 1 | ||
| Поперечная | A500 | 1 | ||
| Участок | Длина (м) | Арматура | Сечение | |
| 1 | 6 | S1 - 4Æ12 |
Поперечная арматура вдоль оси Z 2Æ8, шаг поперечной арматуры 100 мм
| Коэффициенты условий работы бетона | Коэффициенты условий работы бетона | Коэффициенты условий работы бетона | |
|---|---|---|---|
| gb1 | учет нагрузок длительного действия | 0.9 | |
| gb2 | учет характера разрушения | 1 | |
| gb3 | учет вертикального положения при бетонировании | 1 | |
| gb5 | учет замораживания/оттаивания и отрицательных температур | 1 | |
| Тип нагрузки | Величина | Величина | Коэффициент включения собственного веса |
| 0.344 | Т/м | 1.1 | |
| длина = 6 м | длина = 6 м | длина = 6 м | длина = 6 м |
Загружение 1 - постоянное
Коэффициент надeжности по нагрузке: 1.1
Коэффициент длительной части: 1 | Загружение 1 - постоянное
Коэффициент надeжности по нагрузке: 1.1
Коэффициент длительной части: 1
Огибающая величин Mmax по значениям расчетных нагрузок | Огибающая величин Mmax по значениям расчетных нагрузок
Максимальный изгибающий момент | Перерезывающая сила, соответствующая максимальному изгибающему моменту
Огибающая величин Mmin по значениям расчетных нагрузок | Огибающая величин Mmin по значениям расчетных нагрузок
Минимальный изгибающий момент | Перерезывающая сила, соответствующая минимальному изгибающему моменту
Огибающая величин Qmax по значениям расчетных нагрузок | Огибающая величин Qmax по значениям расчетных нагрузок
Максимальная перерезывающая сила | Изгибающий момент, соответствующий максимальной перерезывающей силе
Огибающая величин Qmin по значениям расчетных нагрузок | Огибающая величин Qmin по значениям расчетных нагрузок
Минимальная перерезывающая сила | Изгибающий момент, соответствующий минимальной перерезывающей силе
Огибающая величин Mmax по значениям нормативных нагрузок | Огибающая величин Mmax по значениям нормативных нагрузок
Максимальный изгибающий момент | Перерезывающая сила, соответствующая максимальному изгибающему моменту
Огибающая величин Mmin по значениям нормативных нагрузок | Огибающая величин Mmin по значениям нормативных нагрузок
Минимальный изгибающий момент | Перерезывающая сила, соответствующая минимальному изгибающему моменту
Огибающая величин Qmax по значениям нормативных нагрузок | Огибающая величин Qmax по значениям нормативных нагрузок
Максимальная перерезывающая сила | Изгибающий момент, соответствующий максимальной перерезывающей силе
Огибающая величин Qmin по значениям нормативных нагрузок | Огибающая величин Qmin по значениям нормативных нагрузок
Минимальная перерезывающая сила | Изгибающий момент, соответствующий минимальной перерезывающей силе
Опорные реакции | Опорные реакции
Сила в опоре 1 | Сила в опоре 2
| по критерию Mmax | 3.87 | 3.87 | |
|---|---|---|---|
| по критерию Mmin | 3.87 | 3.87 | |
| по критерию Qmax | 3.87 | 3.87 | |
| по критерию Qmin | 3.87 | 3.87 | |
| Результаты расчета | Результаты расчета | Результаты расчета | Результаты расчета |
| Участок | Коэффициент использования | Проверка | Проверено по СП |
| 1 | 0.546 | Прочность по предельному моменту сечения | |
| 0.156 | Деформации в сжатом бетоне | пп. 8.1.20-8.1.30 | |
| 0.065 | Деформации в растянутой арматуре | пп. 8.1.20-8.1.30 | |
| 0.652 | Ширина раскрытия трещин (кратковременная) | пп. 8.2.15, 8.2.16, 8.2.6 | |
| 0.869 | Ширина раскрытия трещин (длительная) | пп. 8.2.6, 8.2.15, 8.2.16 | |
| 0.142 | Прочность по бетонной полосе между наклонными сечениями | пп. 8.1.32, 8.1.34 | |
| 0.245 | Прочность по наклонному сечению | пп. 8.1.33, 8.1.34 |
Расчет выполнил инженер
кв. …1 | А. А. Серебряков

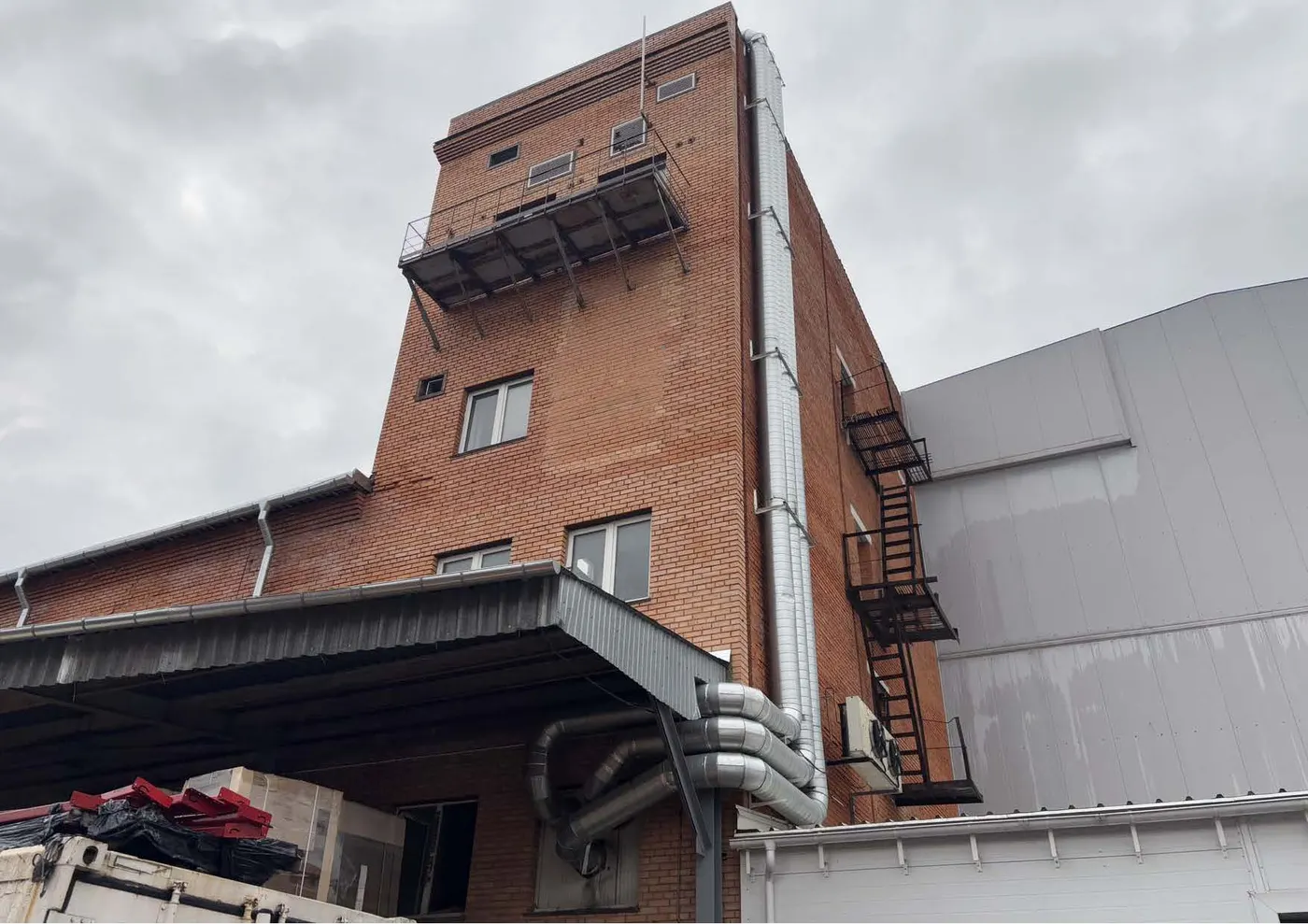

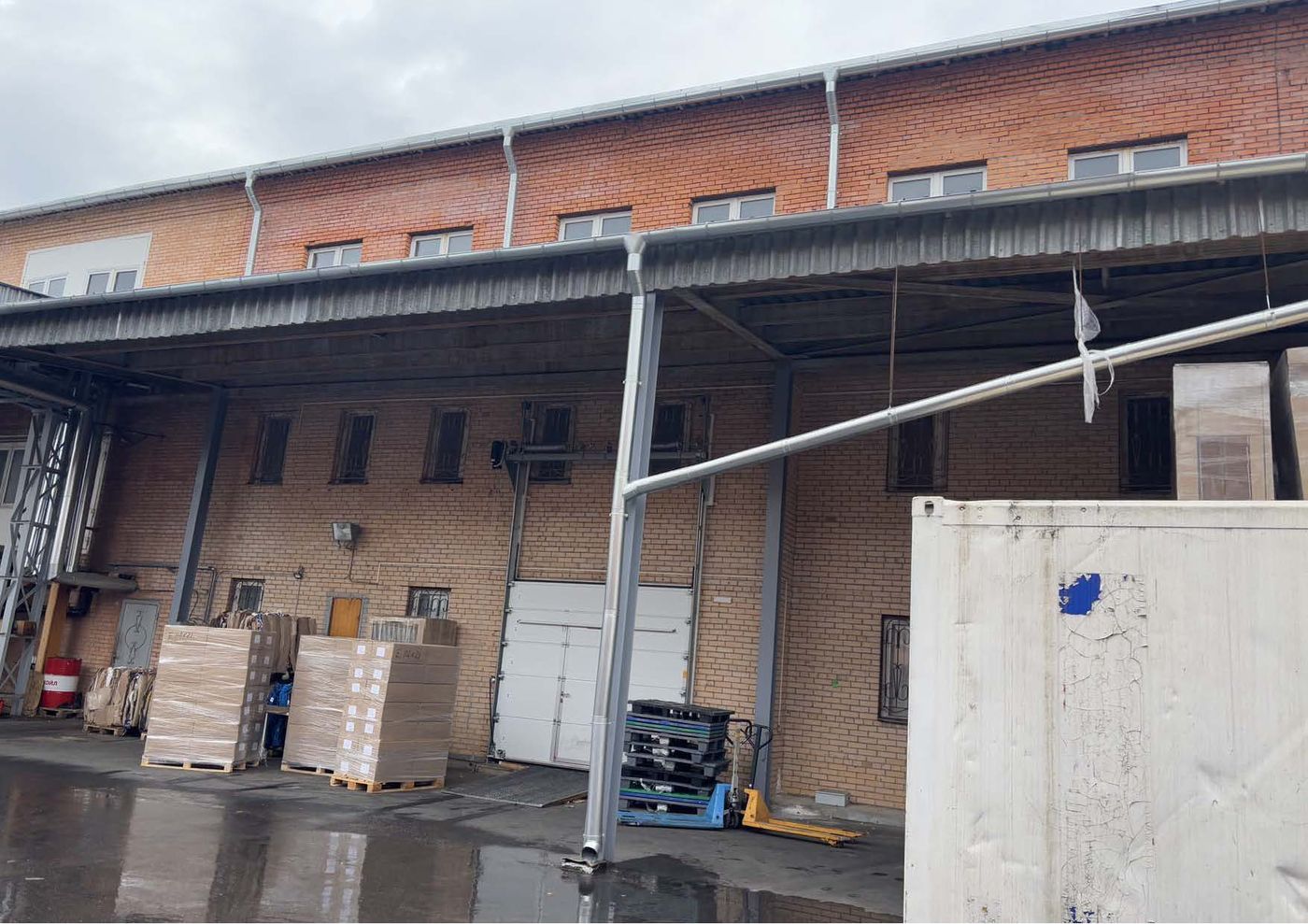

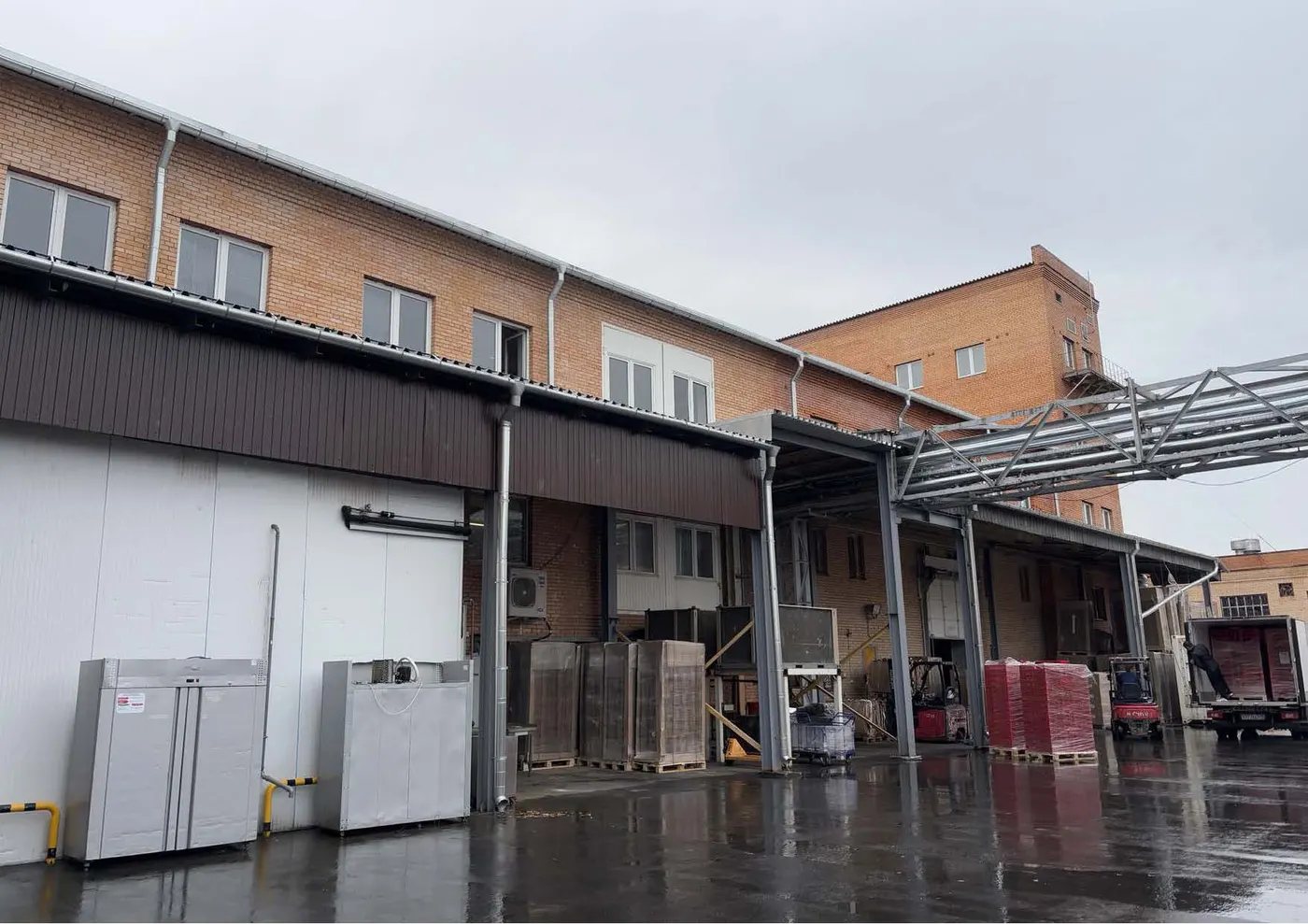

Фото 1. Общий вид здания
Фото 2. Общий вид здания
Фото 3. Общий вид здания

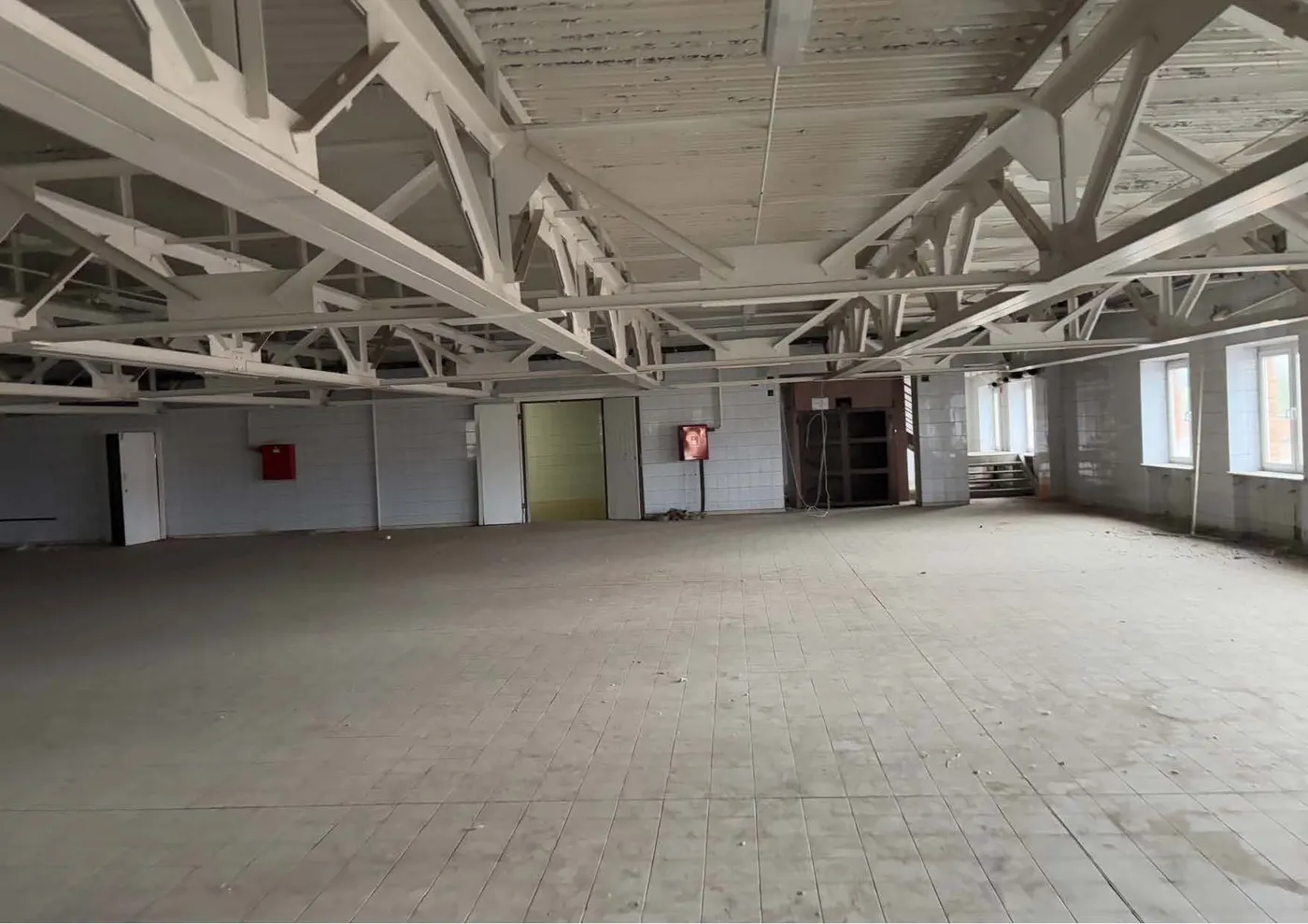

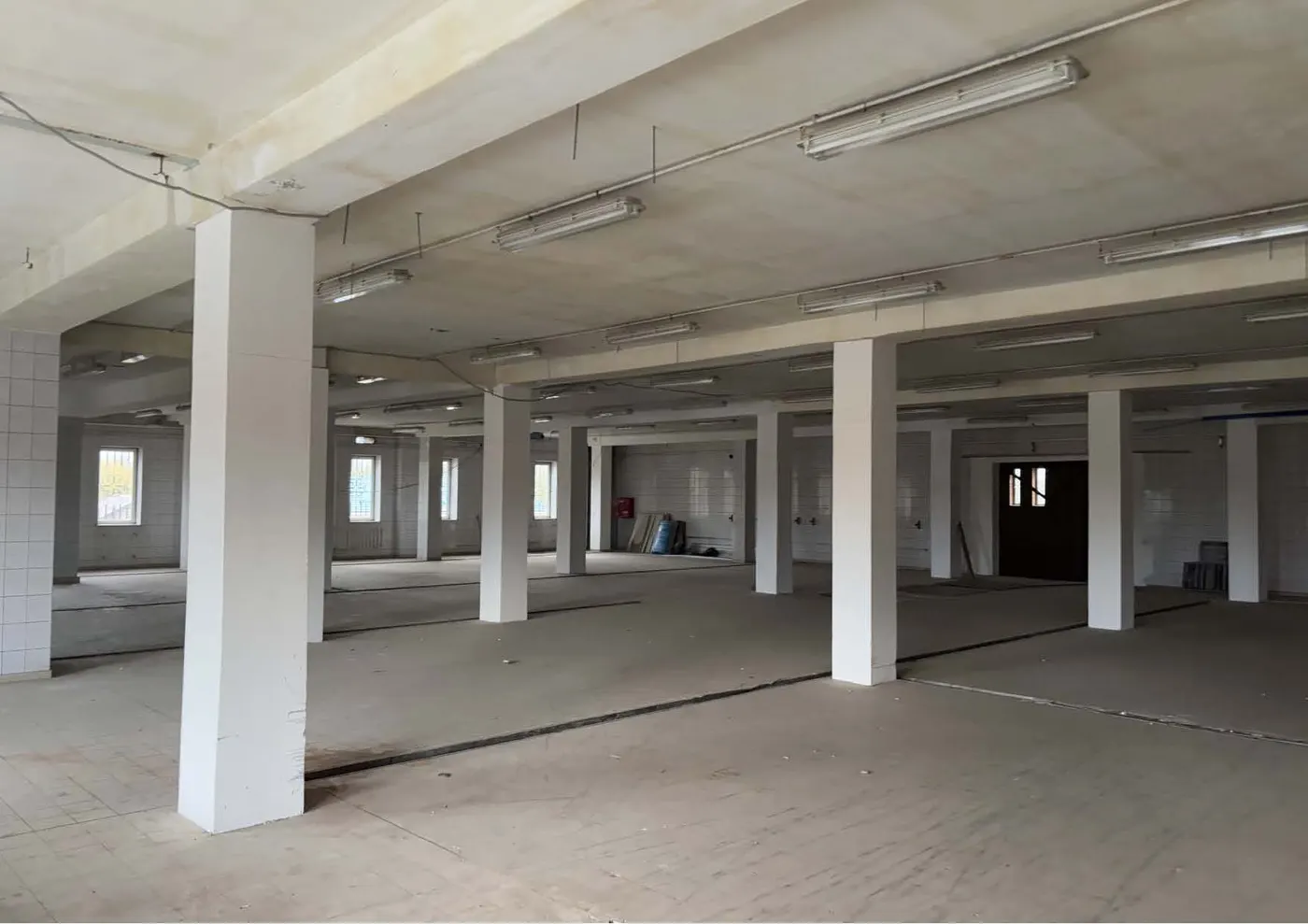

Фото 4. Общий вид помещения 3 этажа
Фото 5. Общий вид помещения 3 этажа
Фото 6. Общий вид помещения 3 этажа

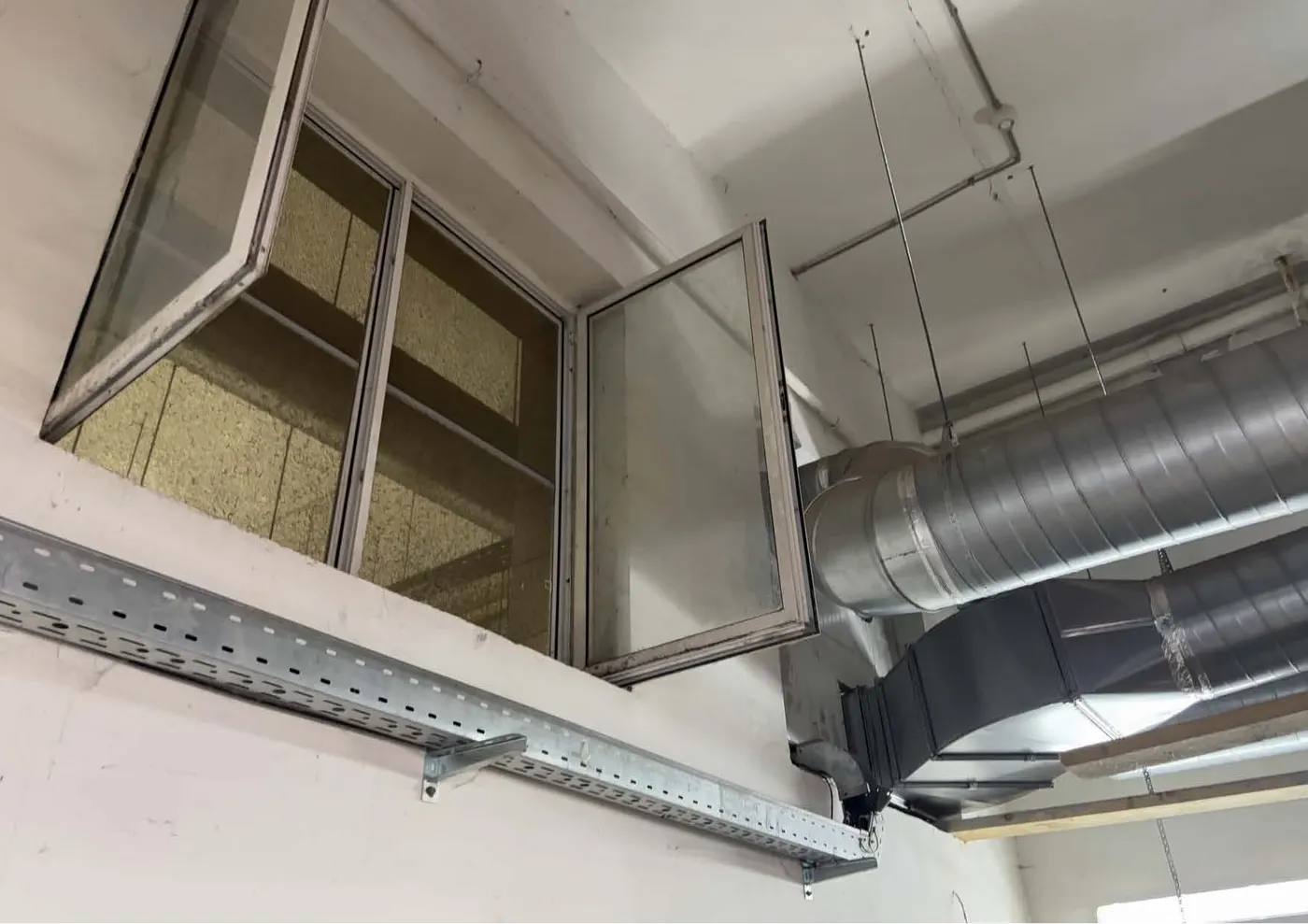

Фото 7. Общий вид помещения 2 этажа
Фото 8. Общий вид обследуемого перекрытия (вид со 2 этажа)
Фото 9. Общий вид обследуемого перекрытия (вид со 2 этажа)
Фото 10. Общий вид обследуемого перекрытия (вид со 2 этажа)
Фото 11. Общий вид обследуемого перекрытия (вид со 2 этажа)
Фото 12. Общий вид обследуемого перекрытия (вид с 1 этажа)
Фото 13. Общий вид обследуемой стены
Фото 14. Общий вид обследуемой стены
Фото 15. Общий вид обследуемой стены
Фото 16. Общий вид обследуемой стены
Фото 17. Вскрытие перекрытия №1
Фото 18. Определение толщины перекрытия
Фото 19. Вскрытие перекрытия №1 (вид со 2 этажа)
Фото 20. Определение диаметра армирования
Объект контроля: | Обследование объекта «Строительные конструкции перекрытия между 2-м и 3-м этажом здания, строительные конструкции стены 1 этажа между горячим цехом и шахтой подъемника здания», расположенного по адресу: Московская область, г. Домодедово, мкр. Востряково, Рощинская ул., 20А
Дата контроля: | 22.09.2026
Нормативная база
Нормативные документы: | ГОСТ 18105-2018 «Бетоны. Правила контроля и оценки прочности».
Использованные приборы: | SilverSchmidt type N
контроля | Способ
контроля | Параметры
контроля | Тип и номер прибора
| УИ | Ударноимпульсный | Rуи, Mпа | SilverSchmidt type N | |
|---|---|---|---|---|
| № п,п, | Материал | Прочность, Мпа | Класс бетона/марка кирпича, раствора | Участок определения прочности |
| Бетон | 31,5 | В25 | Плиты перекрытия | |
| Бетон | 32,1 | В25 | Плиты перекрытия | |
| Бетон | 32,3 | В25 | Плиты перекрытия | |
| Бетон | 32,3 | В25 | Плиты перекрытия | |
| Бетон | 32,5 | В25 | Плиты перекрытия | |
| Бетон | 31,9 | В25 | Плиты перекрытия | |
| Бетон | 31,9 | В25 | Плиты перекрытия | |
| Бетон | 31,5 | В25 | Плиты перекрытия | |
| Бетон | 31,9 | В25 | Плиты перекрытия | |
| Бетон | 32,5 | В25 | Плиты перекрытия | |
| Бетон | 32,8 | В25 | Плиты перекрытия |
Плиты перекрытия
Бетон | 33,0 | В25 | Плиты перекрытия
Бетон | 33,0 | В25 | Плиты перекрытия
Бетон | 34,0 | В25 | Плиты перекрытия
Бетон | 32,0 | В25 | Плиты перекрытия
Бетон | 32,0 | В25 | Плиты перекрытия
Бетон | 32,0 | В25 | Плиты перекрытия
Бетон | 32,1 | В25 | Плиты перекрытия
Бетон | 33,1 | В25 | Плиты перекрытия
Бетон | 31,5 | В25 | Плиты перекрытия
Бетон | 31,5 | В25 | Плиты перекрытия
Бетон | 31,8 | В25 | Плиты перекрытия
Бетон | 31,9 | В25 | Плиты перекрытия
Бетон | 31,9 | В25 | Плиты перекрытия
Бетон | 31,9 | В25 | Плиты перекрытия
Бетон | 32,0 | В25 | Плиты перекрытия
Бетон | 32,2 | В25 | Плиты перекрытия
Бетон | 32,2 | В25 | Плиты перекрытия
Бетон | 32,2 | В25 | Плиты перекрытия
Бетон | 32,6 | В25 | Плиты перекрытия
Фотофиксация объекта
Фотографии из заключения. Документы с данными, дипломы и кадры с лицами исключены.
