Объект экспертизы – Многофункциональный комплекс с апартаментами, офисами, торговыми помещениями и подземной автостоянкой.
Принт-скрин с Google-карты местоположение объекта экспертизы.
Определить причину возникновения недостатков (дефектов) оконных блоков, возможность их устранения, способ и стоимость.
К терминам «Критический дефект», «Значительный дефект» и «Малозначительный дефект» (пп. 43, 44, 45) -Для некоторых видов продукции определенные совокупности дефектов, каждый из которых при отдельном его рассмотрении является малозначительным, могут быть эквивалентны значительному или даже критическому дефекту и должны относиться к соответствующей категории. Совокупности же значительных или значительных с малозначительных дефектов аналогичным образом могут быть эквивалентны критическому дефекту и должны относиться к категории критических.
Для ответа на поставленные вопросы, экспертом исследованы предоставленные документы и требования нормативной документации. Согласно Договора №15.08/22 -ВЭЛ от 15.08.2022г., Подрядчик — ООО ПКП «Вэлко-2000» обязуется выполнить комплекс строительно-монтажных работ по устройству фасадов блока А и В и передать результат работ Заказчику – АО «Фодд» не позднее планируемой даты завершения работ.
Согласно технического задания на разработку рабочей документации и выполнение СМР, все фасадные решения должны быть в строгом соответствии с Проектной документацией, раздел «Архитектурные решения», СТУ, ЭЭ, КЖ, ОПР на moc-up корпуса В, С и корпуса А, чертежам СРДФ (ООО «АБ «ЦЛД»).
Фото №1. Фрагмент Договора №15.08/22 -ВЭЛ от 15.08.2022г.
Фото №2. Фрагмент технического задания на разработку рабочей документации и выполнение СМР.
ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей»: Витражная светопрозрачная конструкция (строительный витраж): Крупноформатная многоячеистая конструкция из рамочных элементов со светопрозрачным заполнением, скрепленных между собой с использованием усиливающих профилей, устанавливаемая в стеновые проемы зданий путем крепления профилей коробки (рамы) непосредственно к откосу проема (в отличие от навесных светопрозрачных фасадных конструкций).
Фото №3. Эскизы оконных блоков.
Визуальный смотр производился в помещениях блока «В» с 3 по 17 этаж.

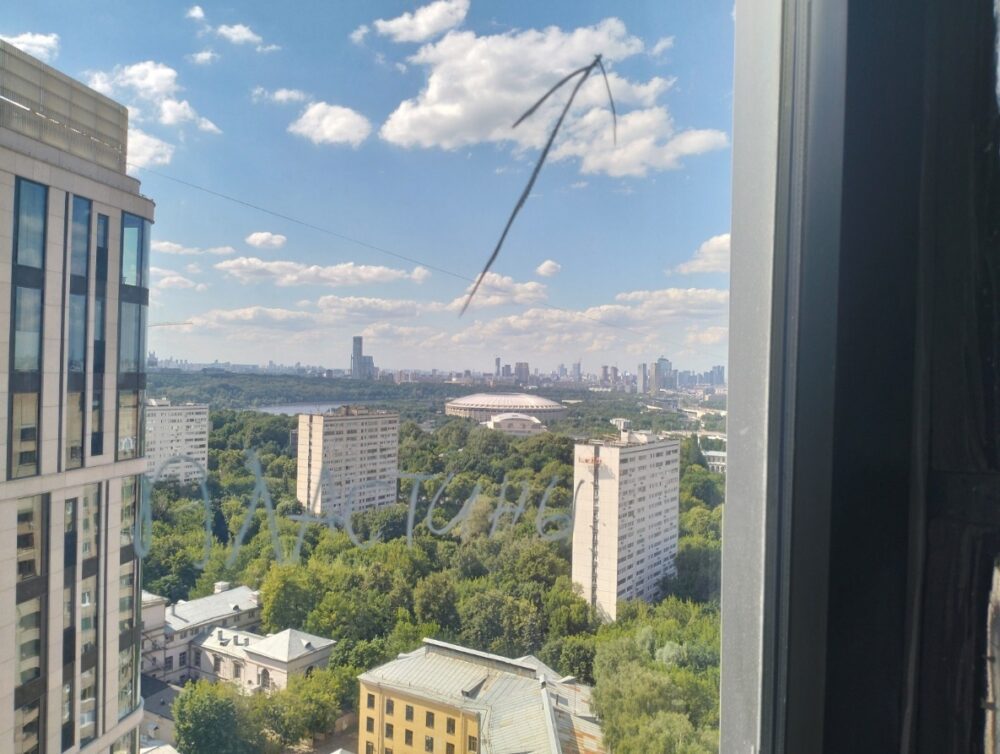

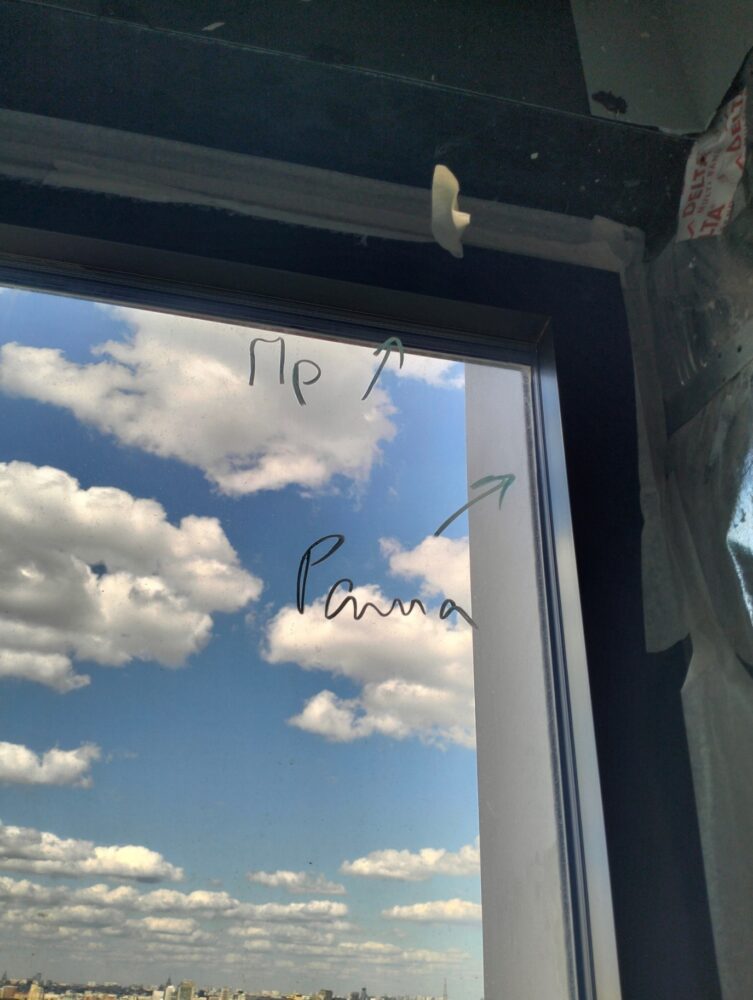

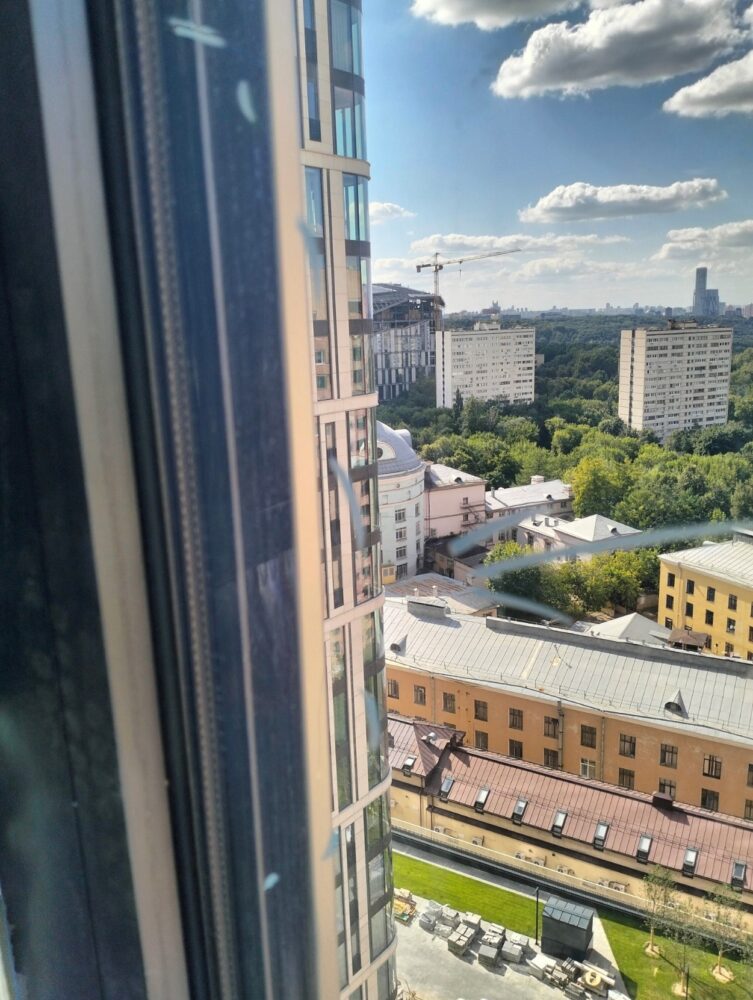

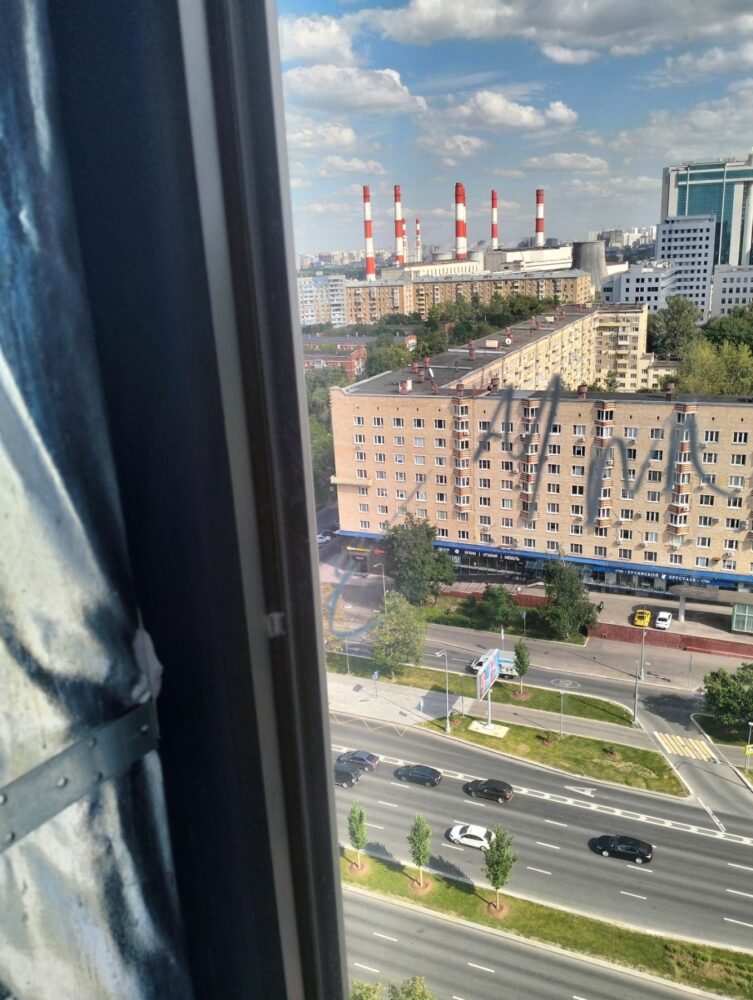

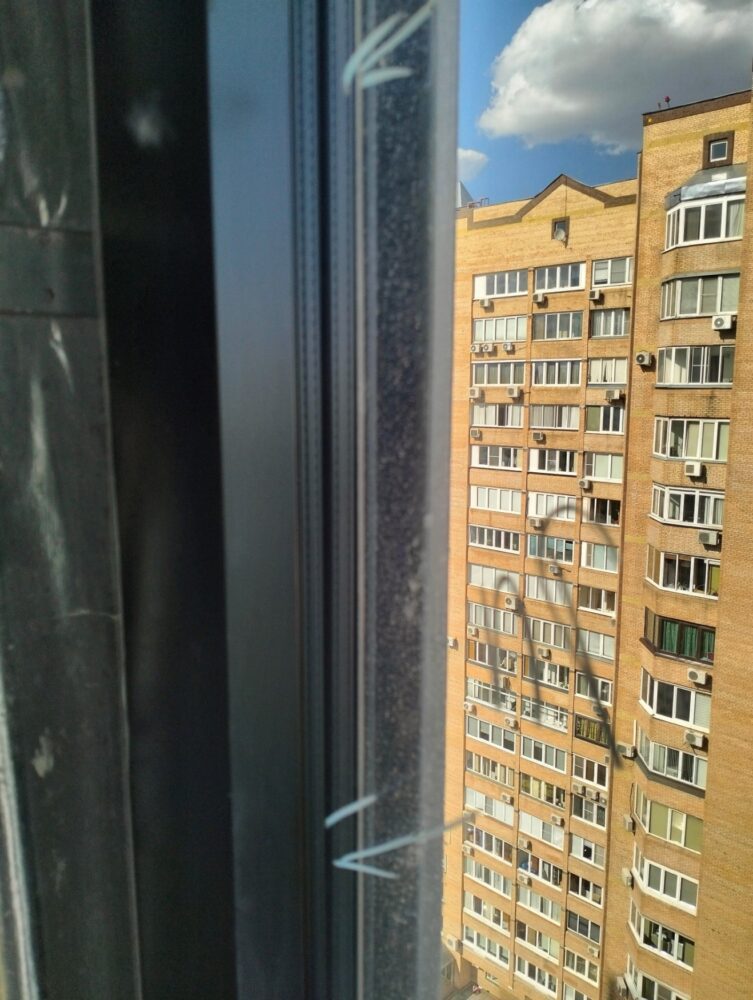

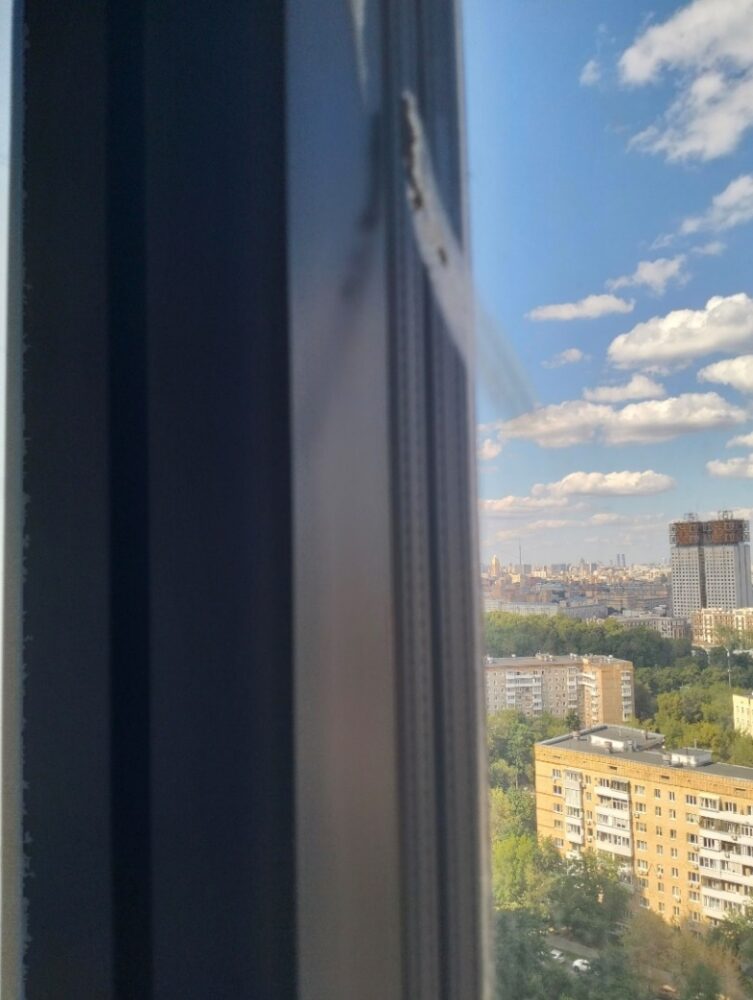

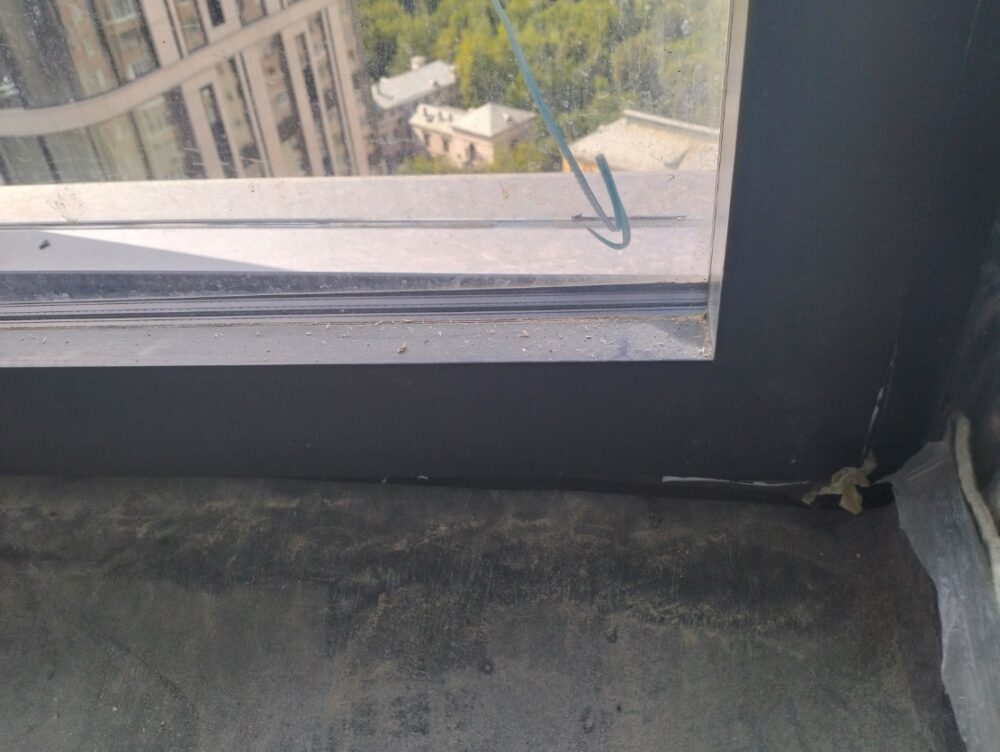

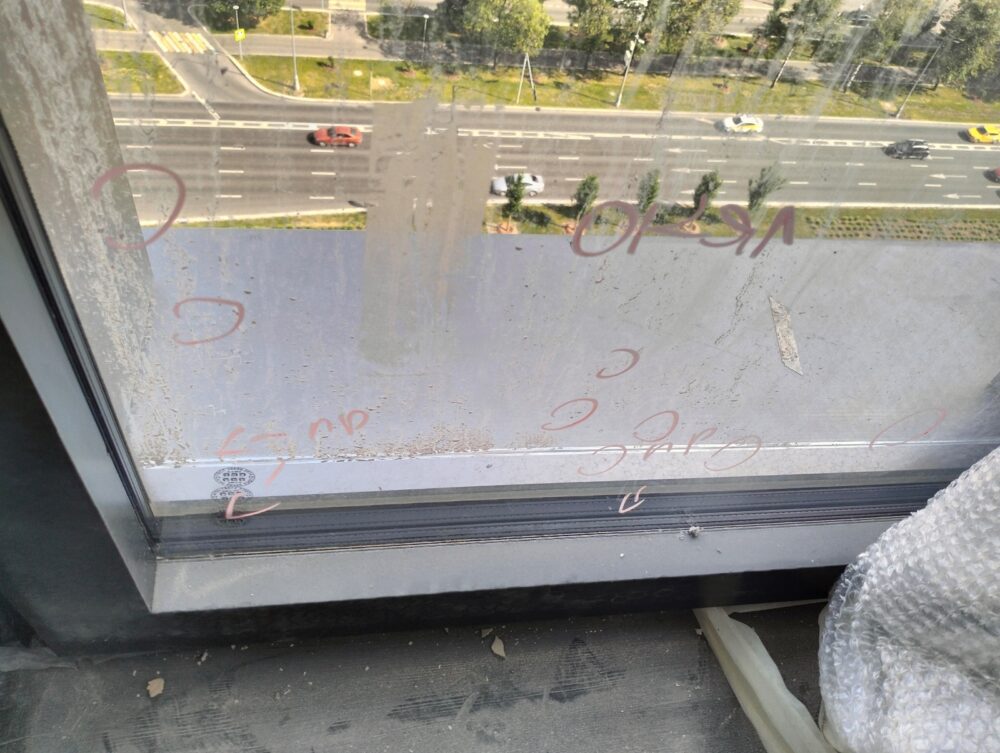

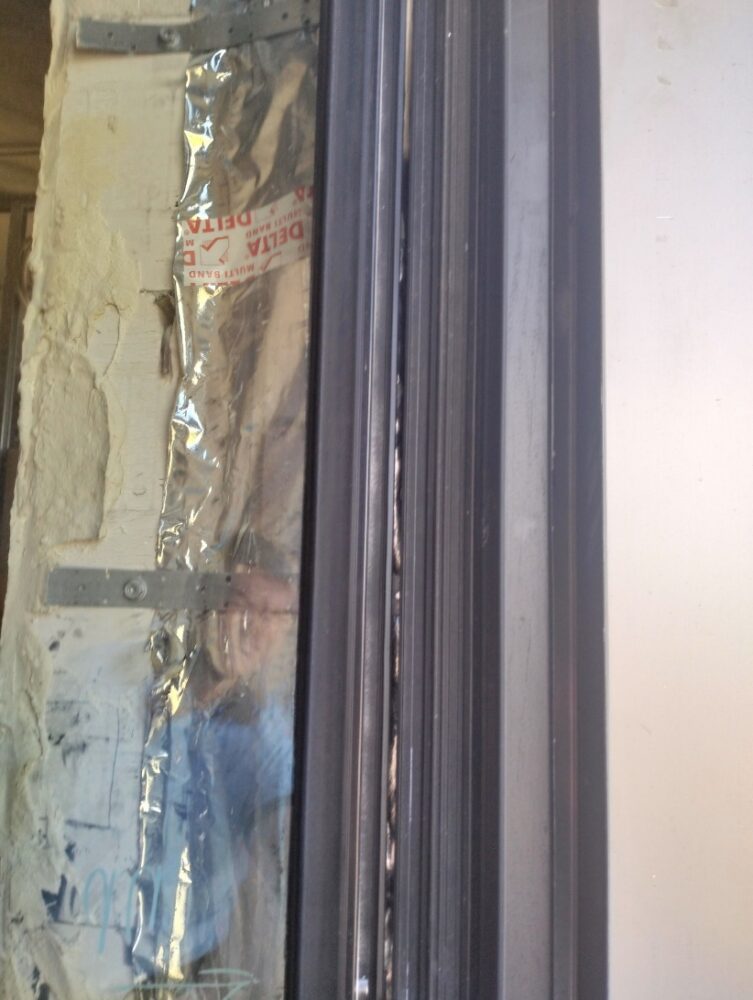

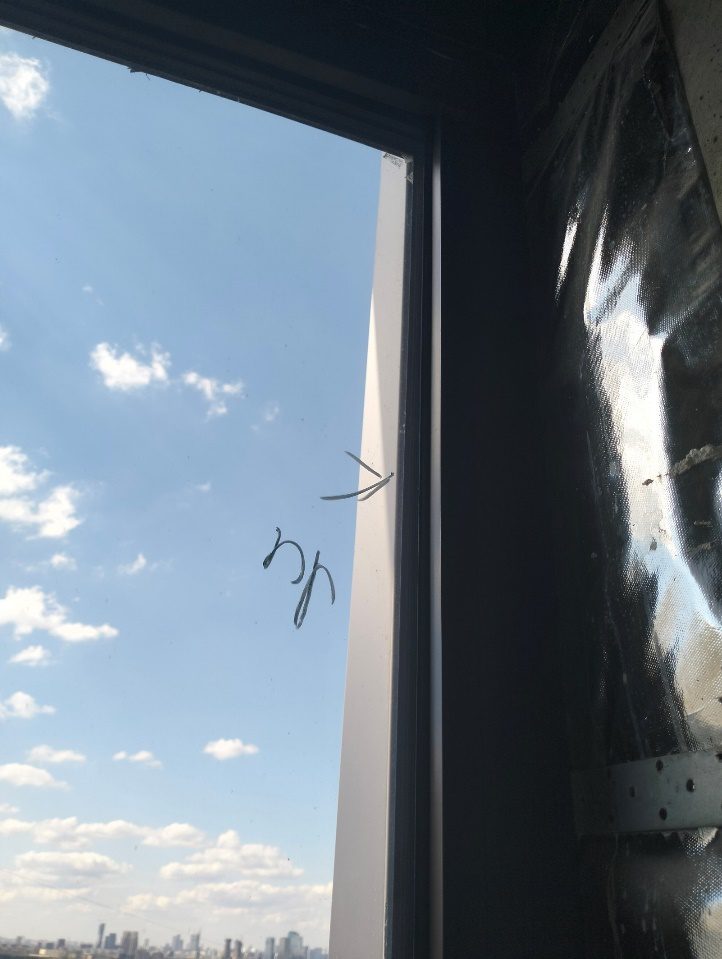

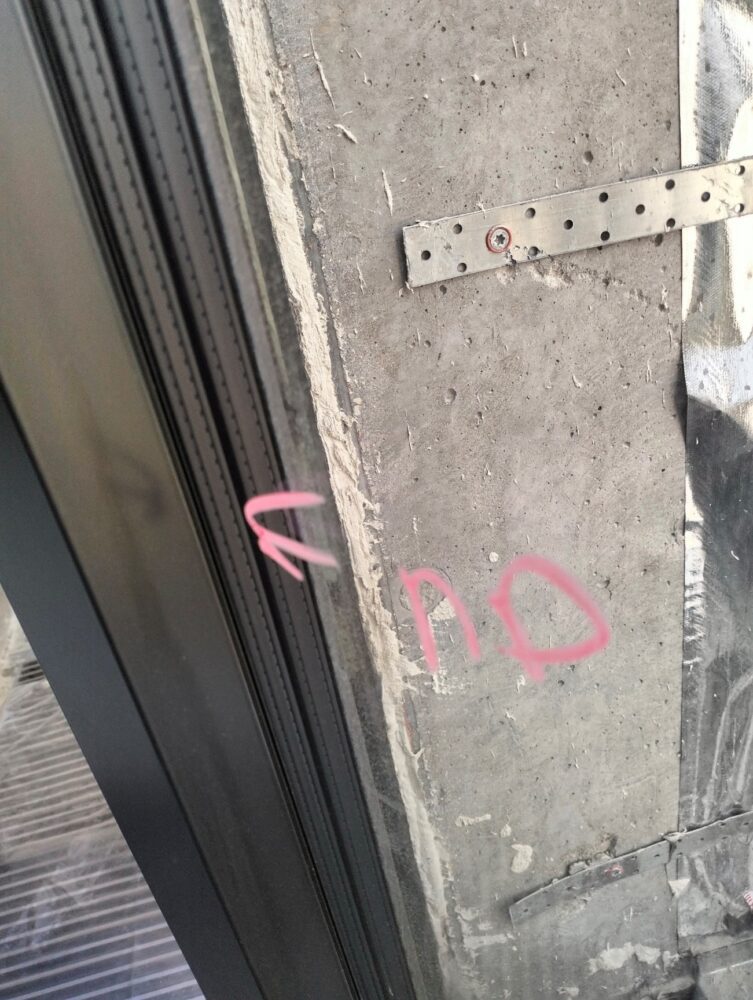

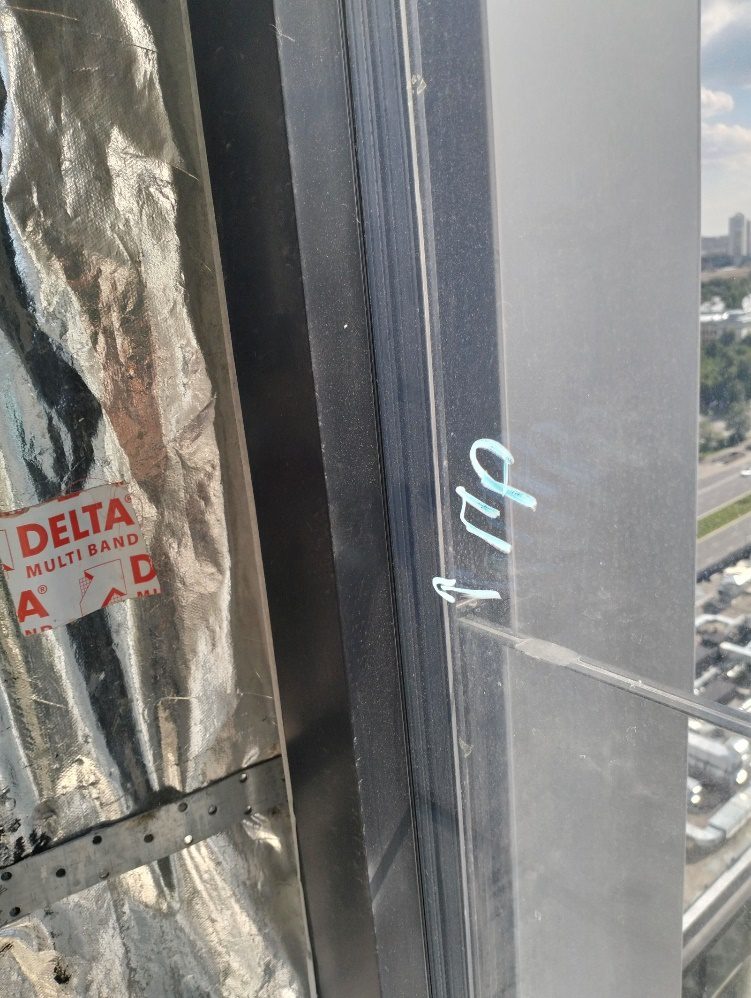

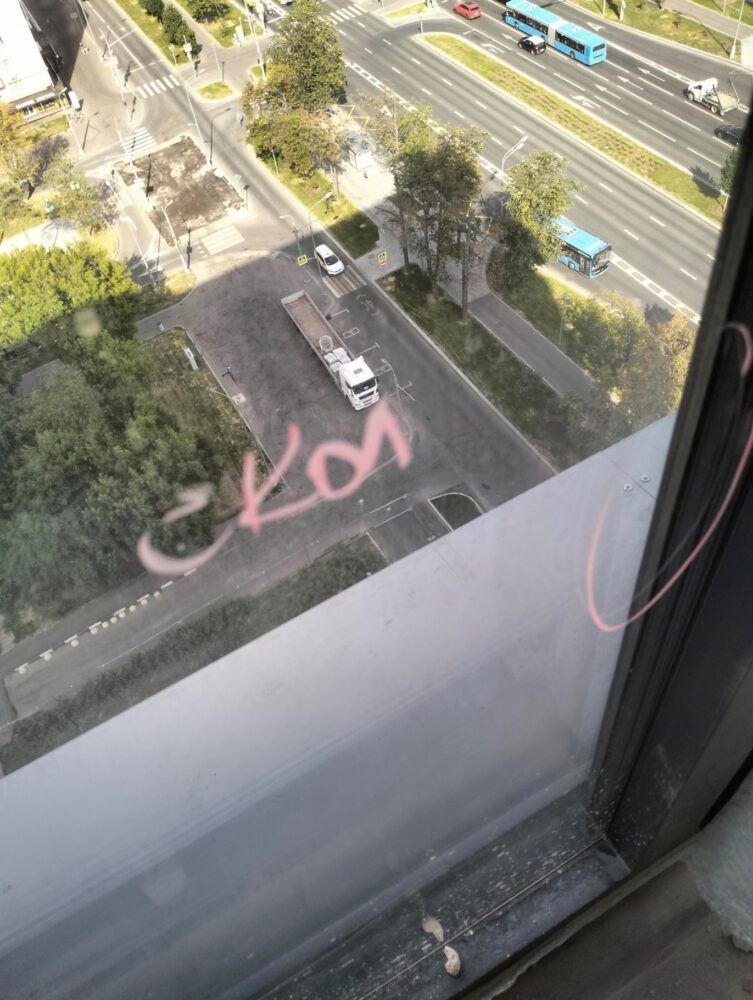

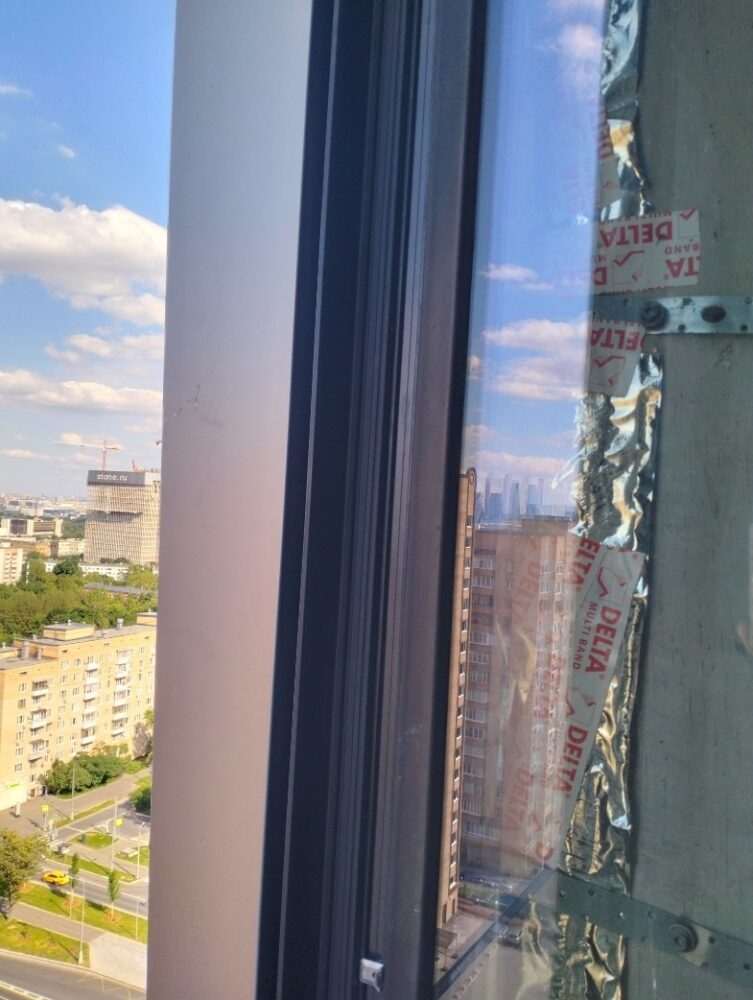

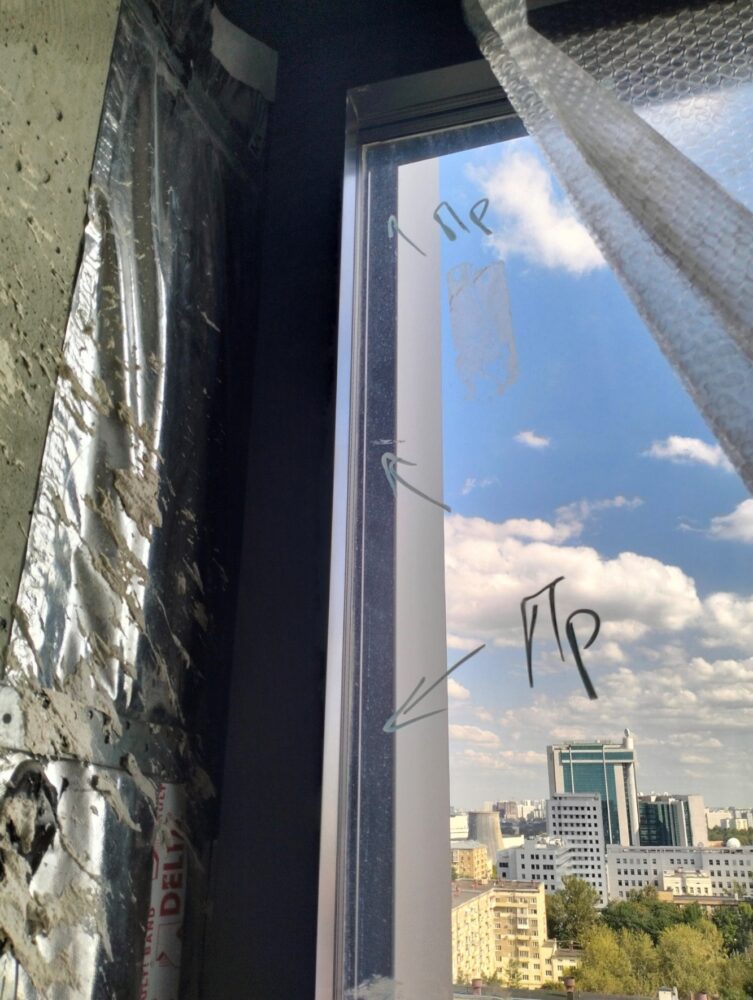

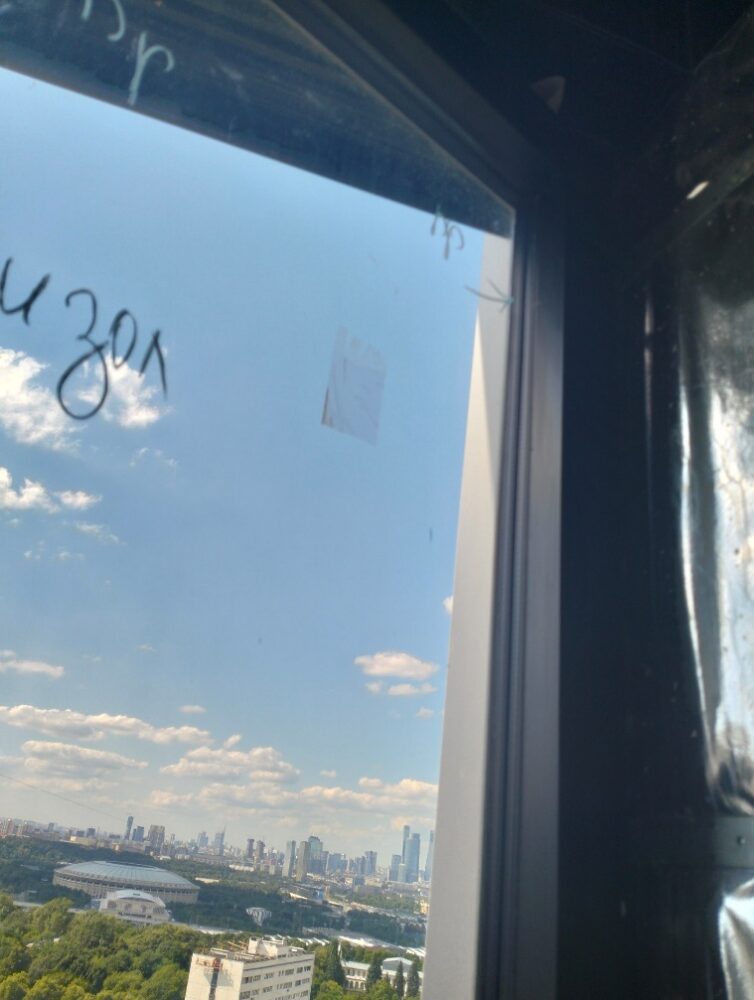

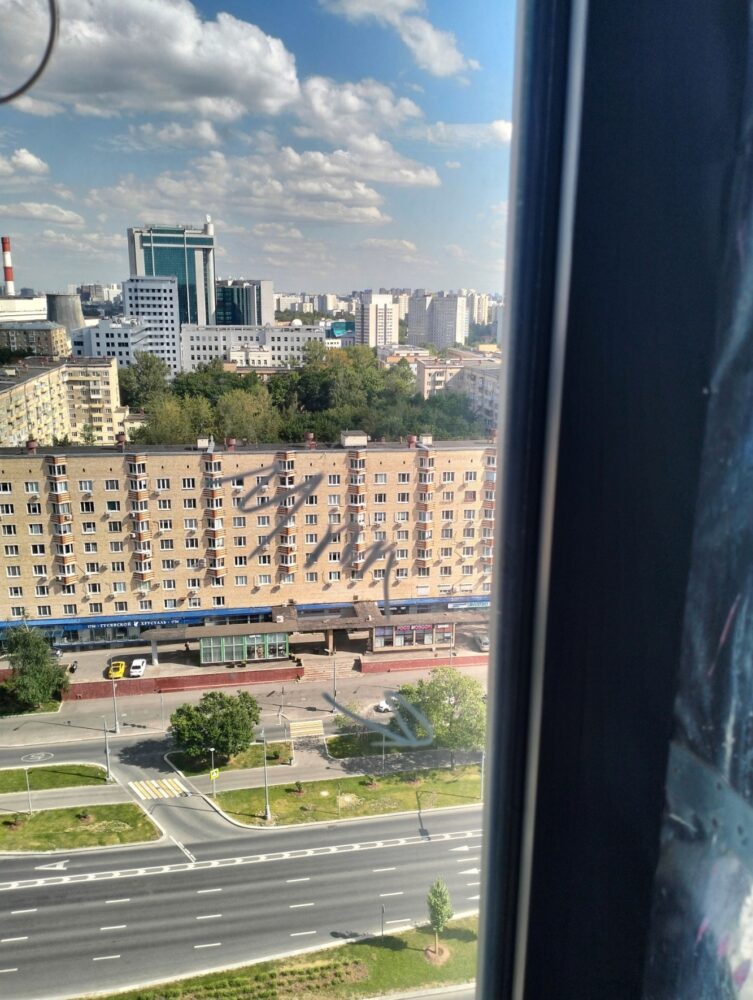

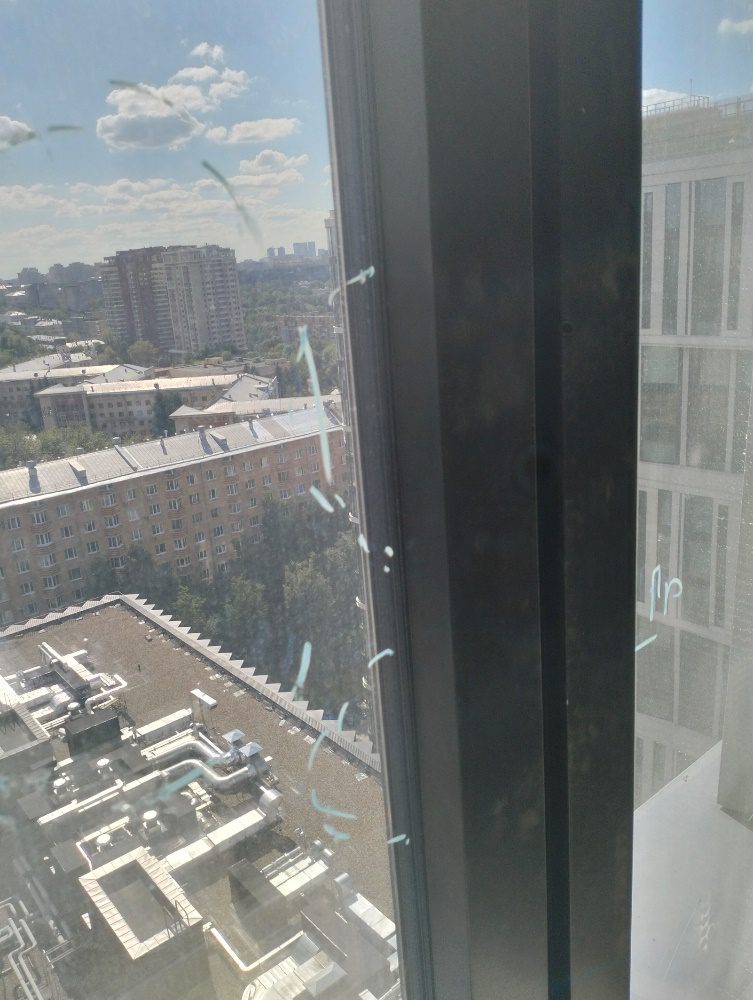

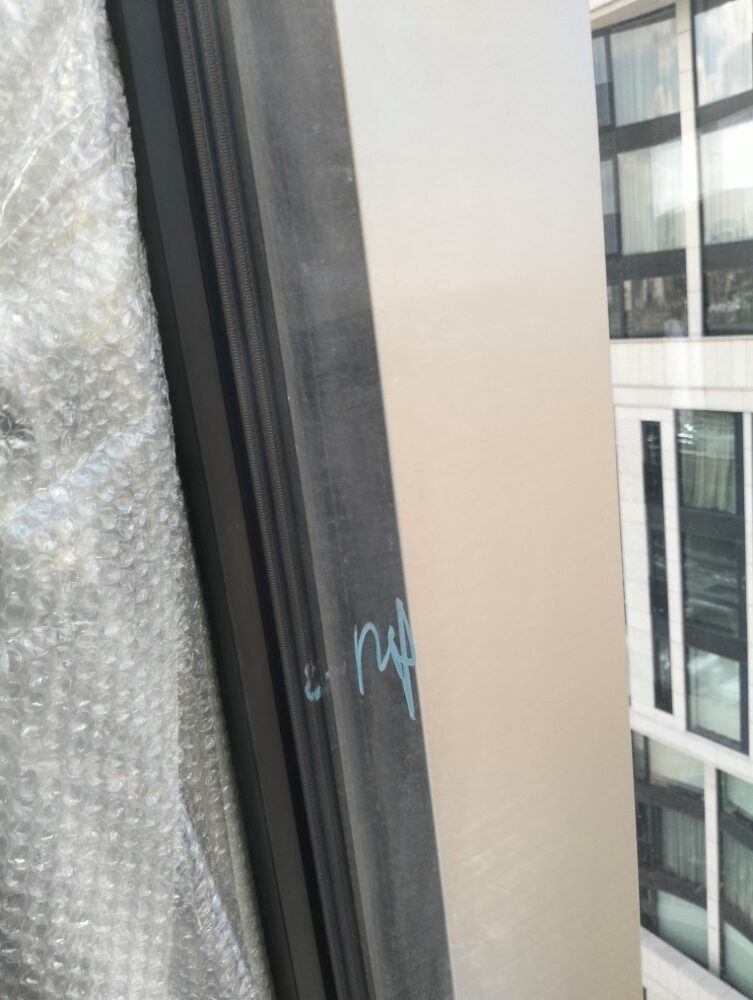

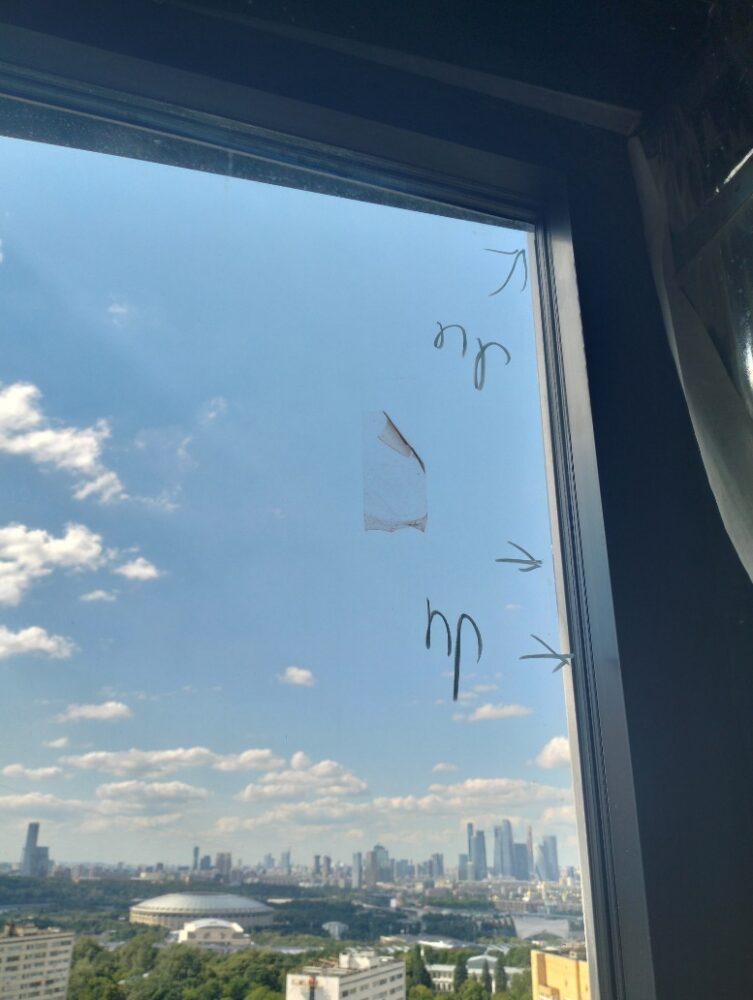

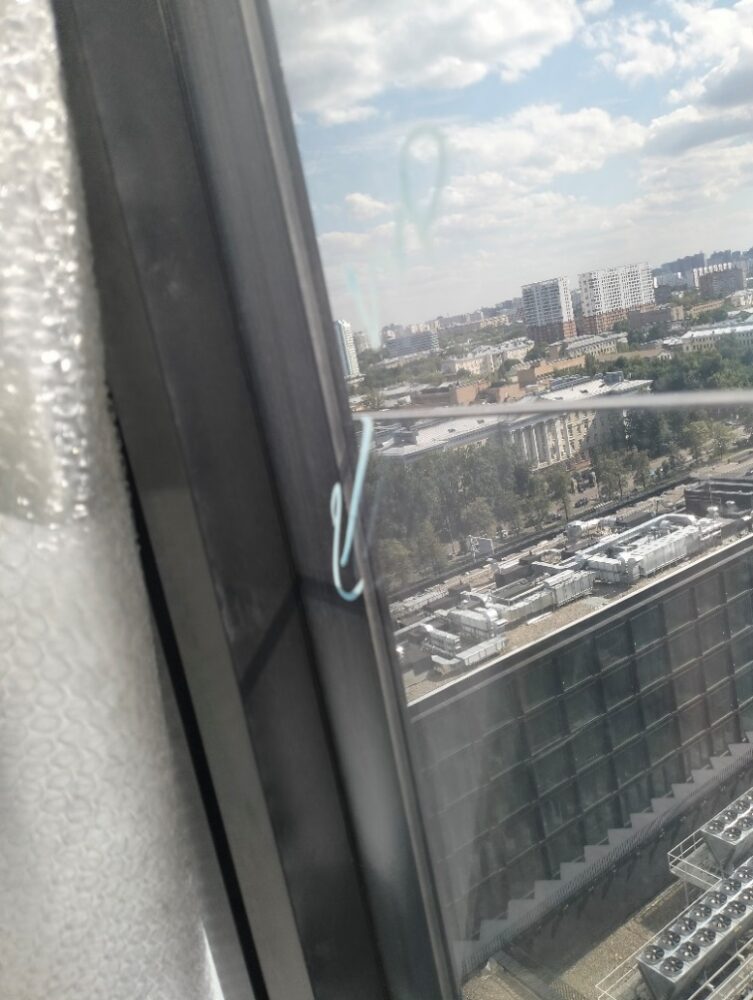

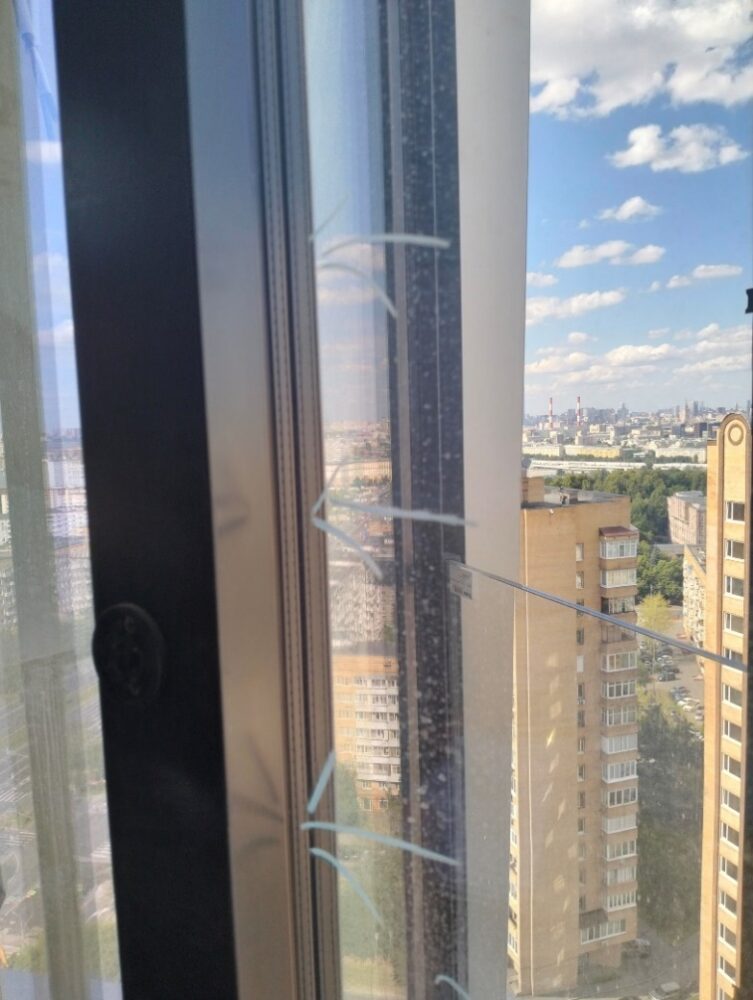

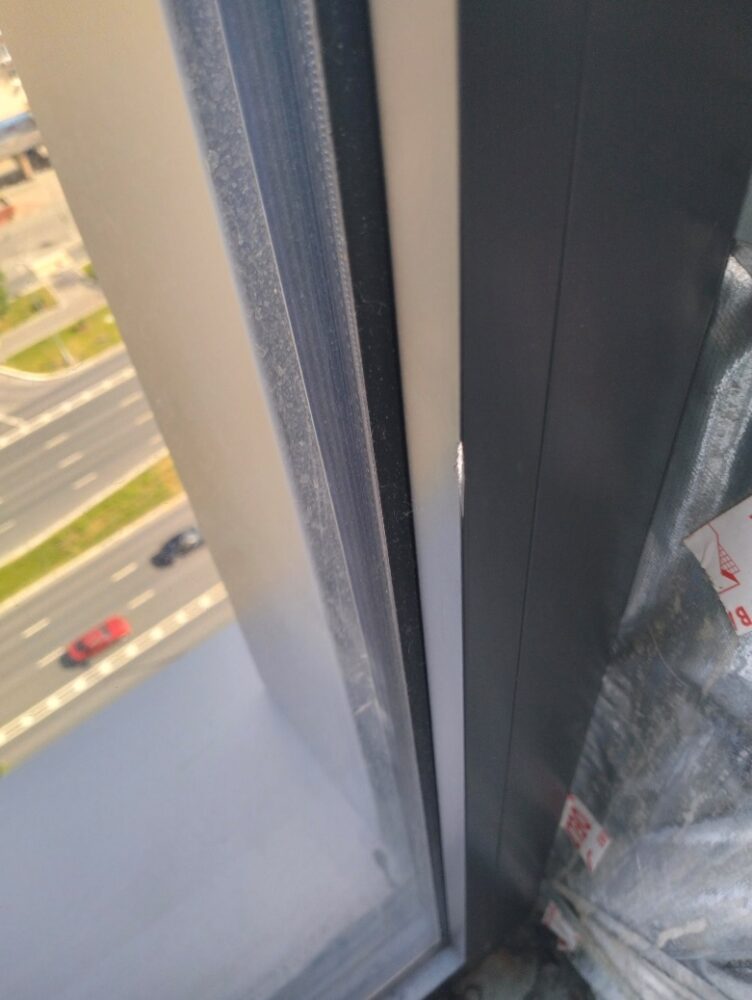

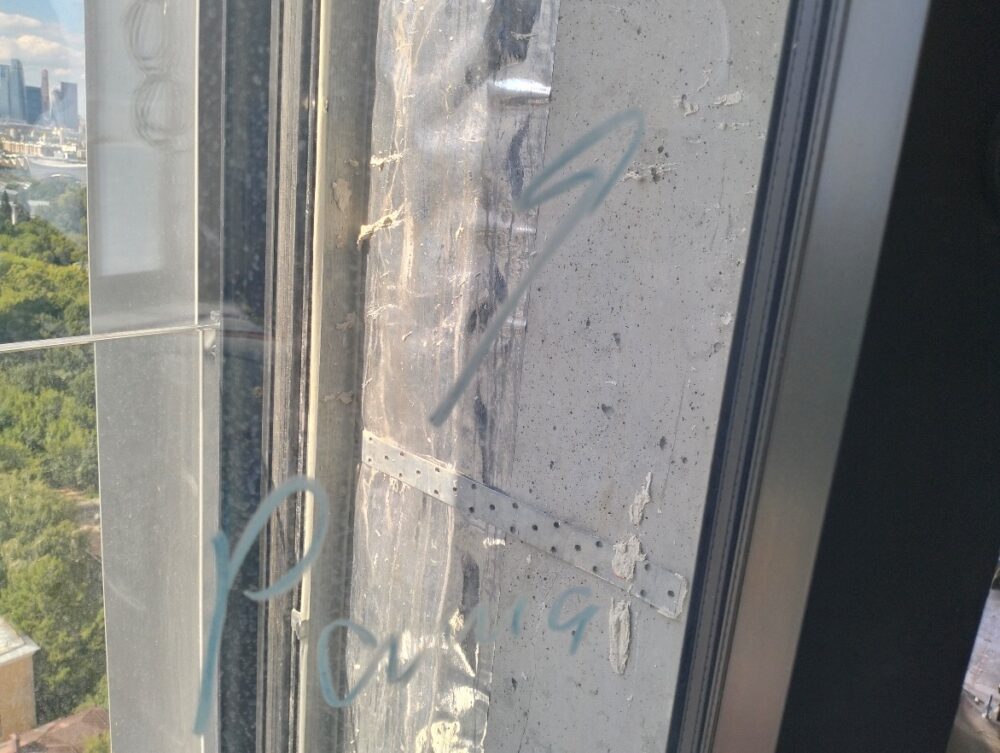

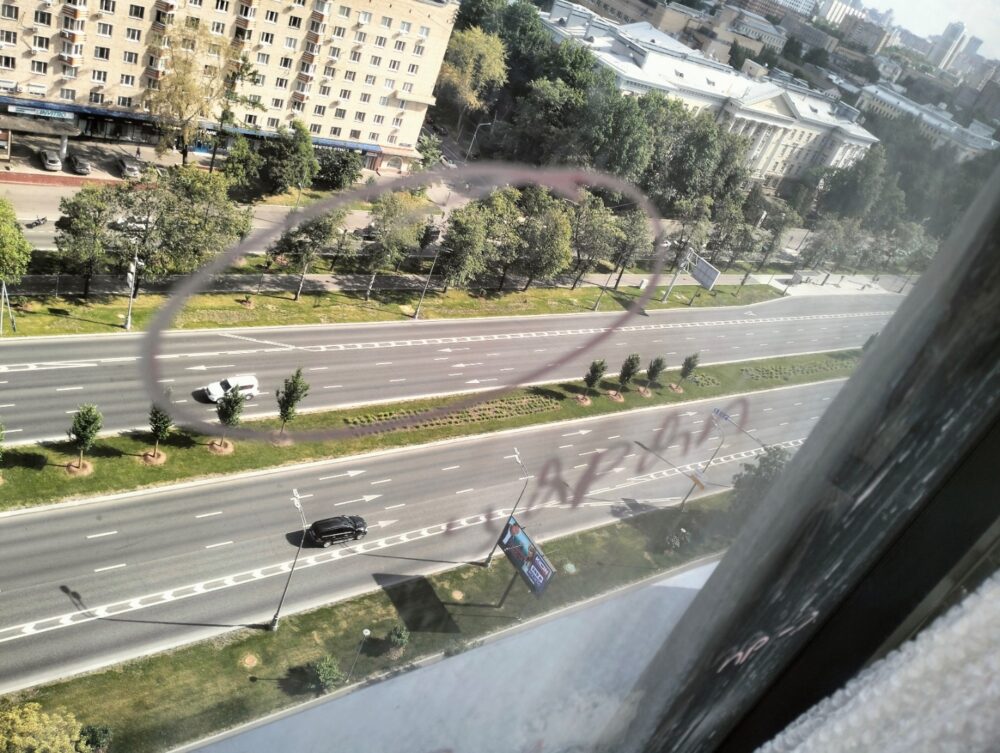

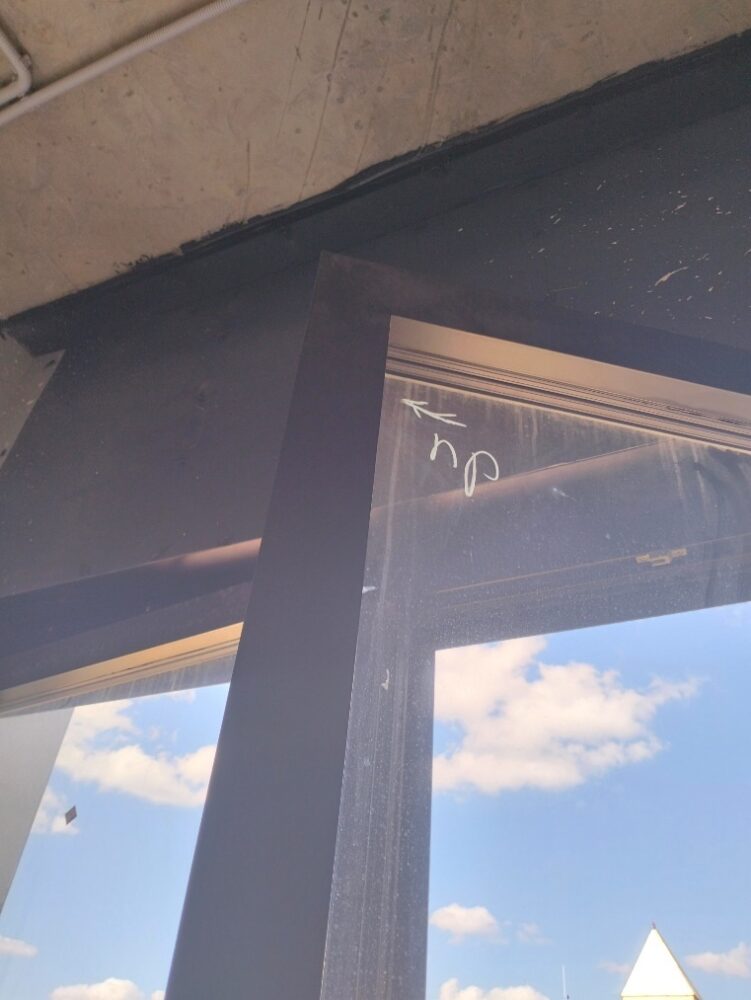

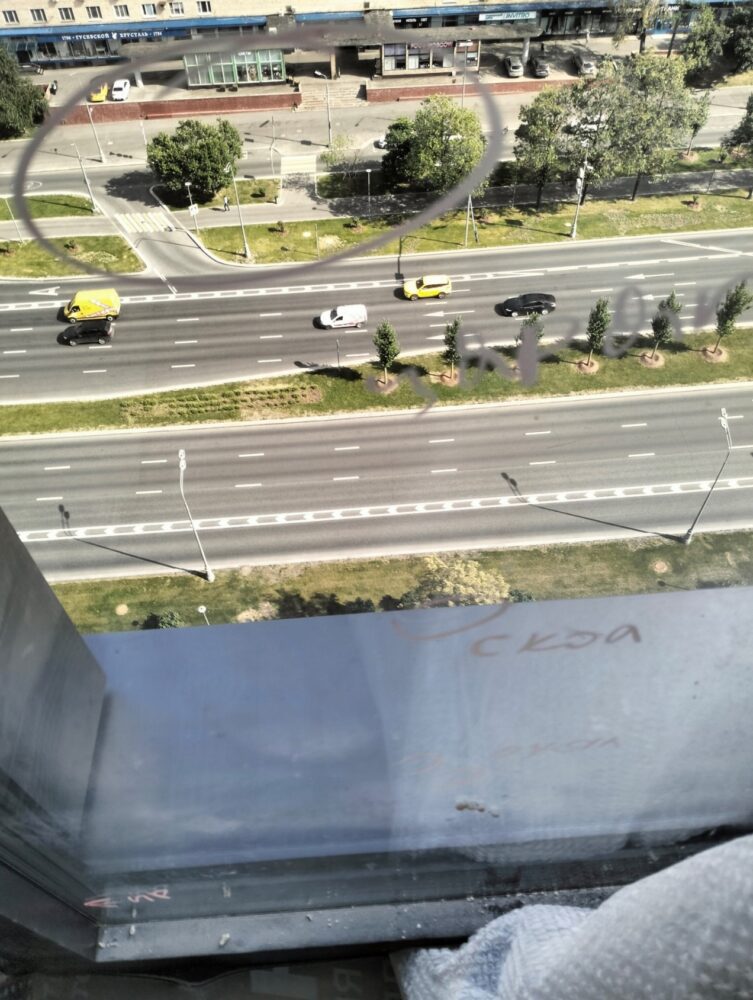

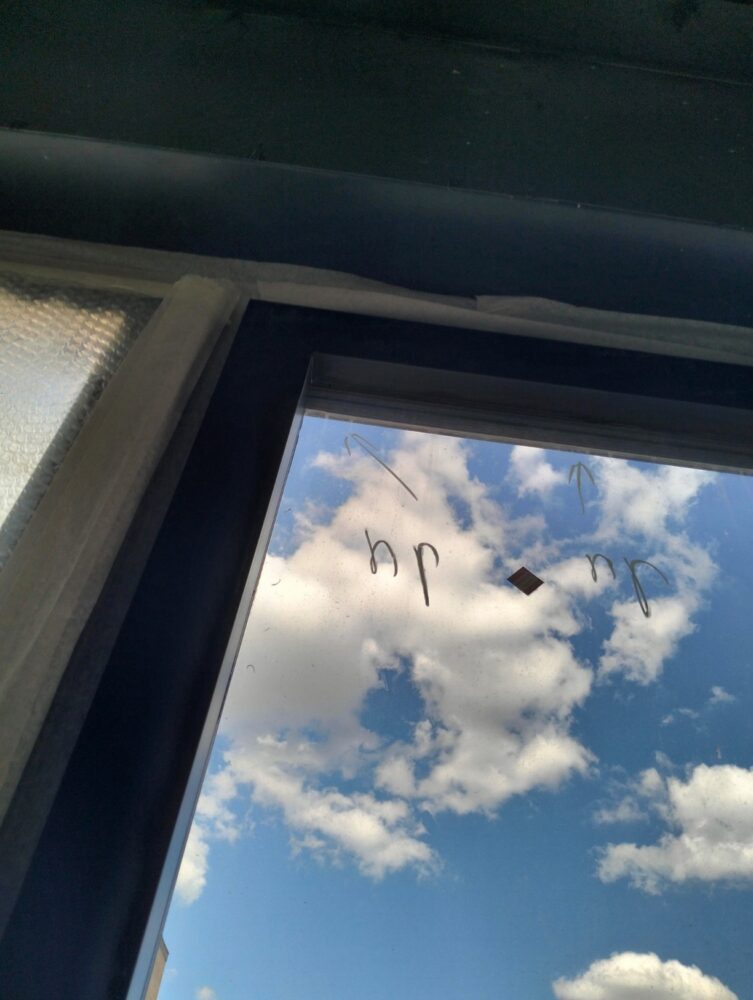

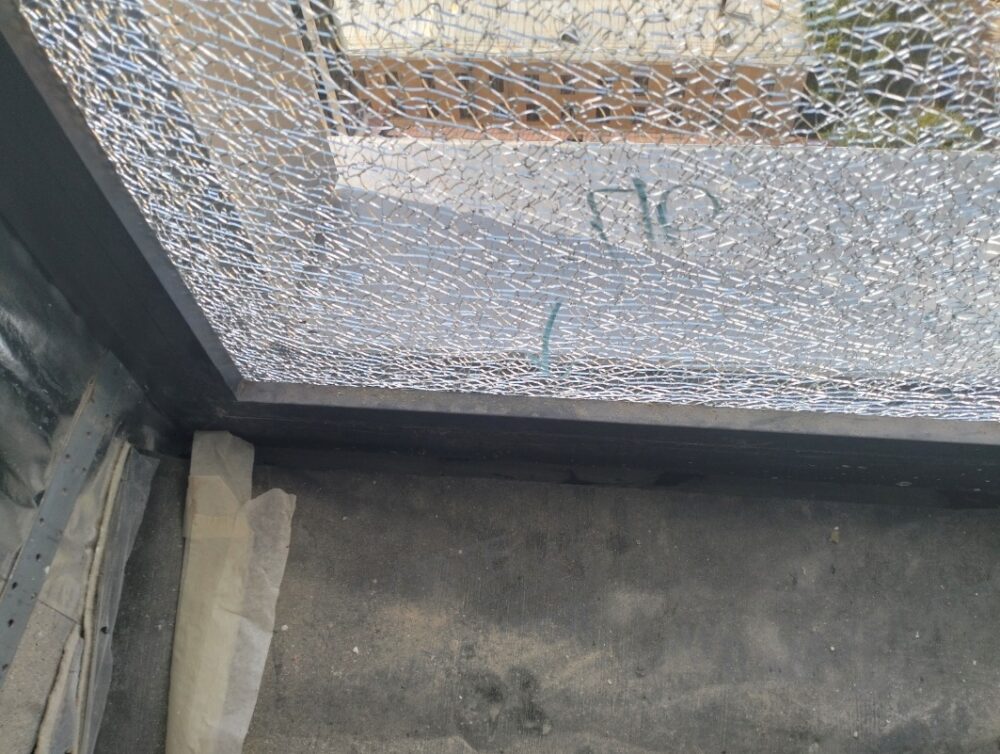

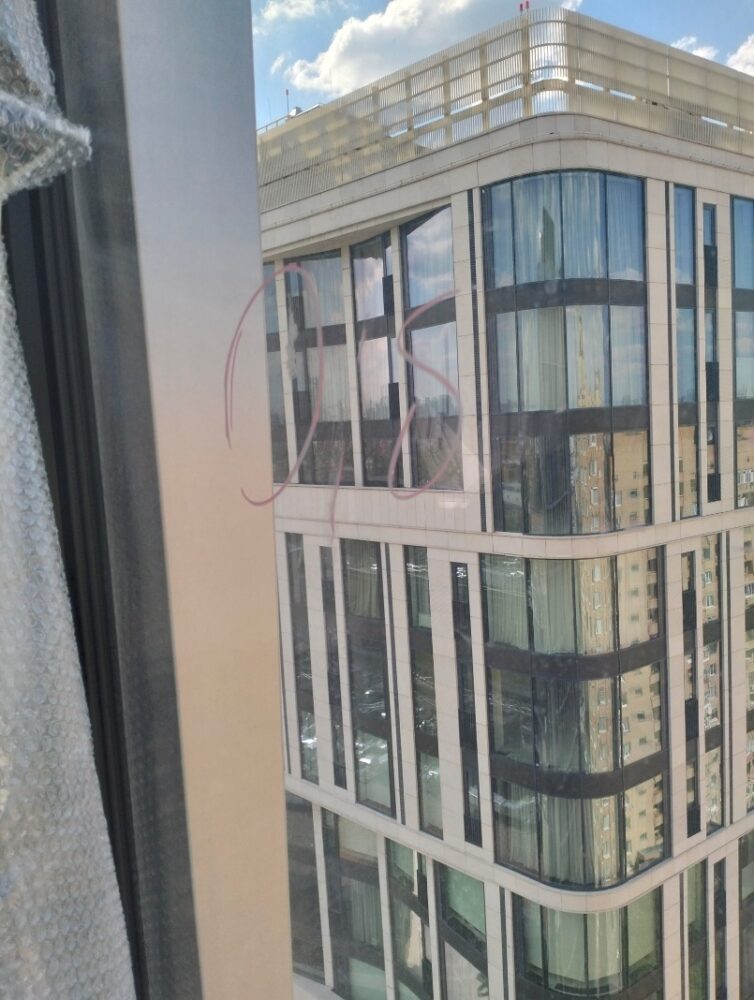

Во время осмотра оконных конструкций были зафиксированы многочисленные повреждения (дефекты) стеклопакетов и профилей. Выявлены конструктивные нарушения требований каталога фурнитуры ROTO.
Фото №4. Предписание №29 от 12.02.2024г.
Таблица №1
Сведения о выявленных дефектах при осмотре.

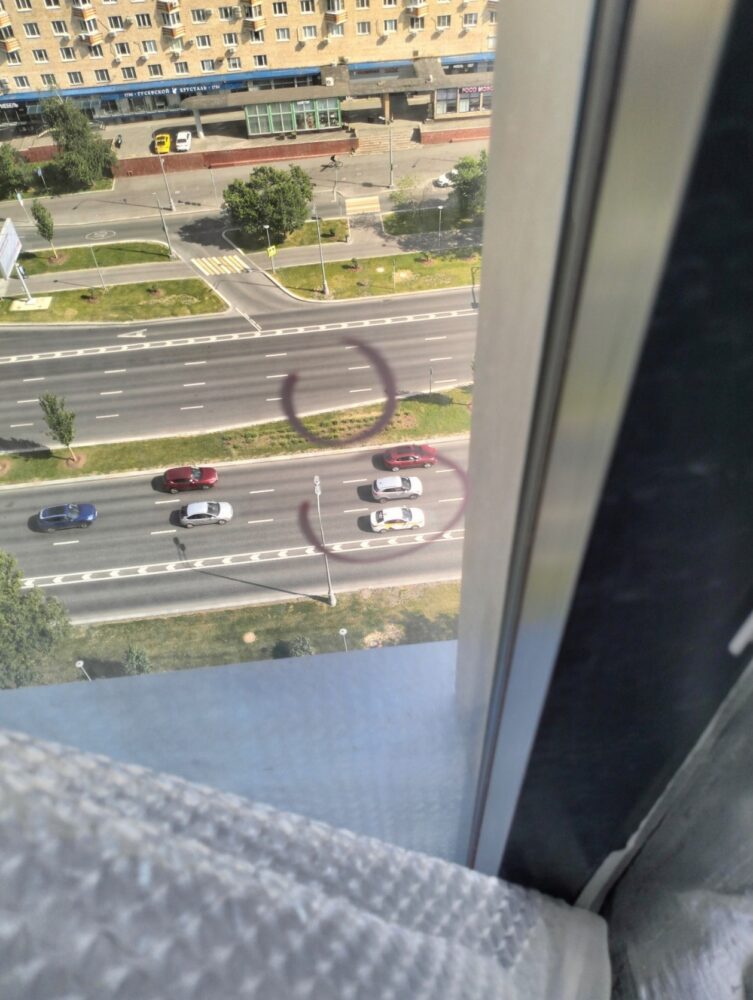

| Фото
дефектов №1-110* |
Состояние строительных конструкций | Требование Нормативно Технической Документации
(НТД) |
Соответствие | Вид
дефекта согласно ГОСТ 15467-79 |
Пункт Сметы на работы
по устройству фасадов (Приложение №1 к Договору строительного подряда №15/08.22-ВЭЛ от 15.08.2022 г.), к которому относится данное замечание |
| Этаж №17
Оконные блоки: ОК-1 – 32 шт.; ОК-2л – 2шт.; ОК-2Р – 10 шт.; ОК-3Л – 1шт.; ОК – 3Р -1шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||

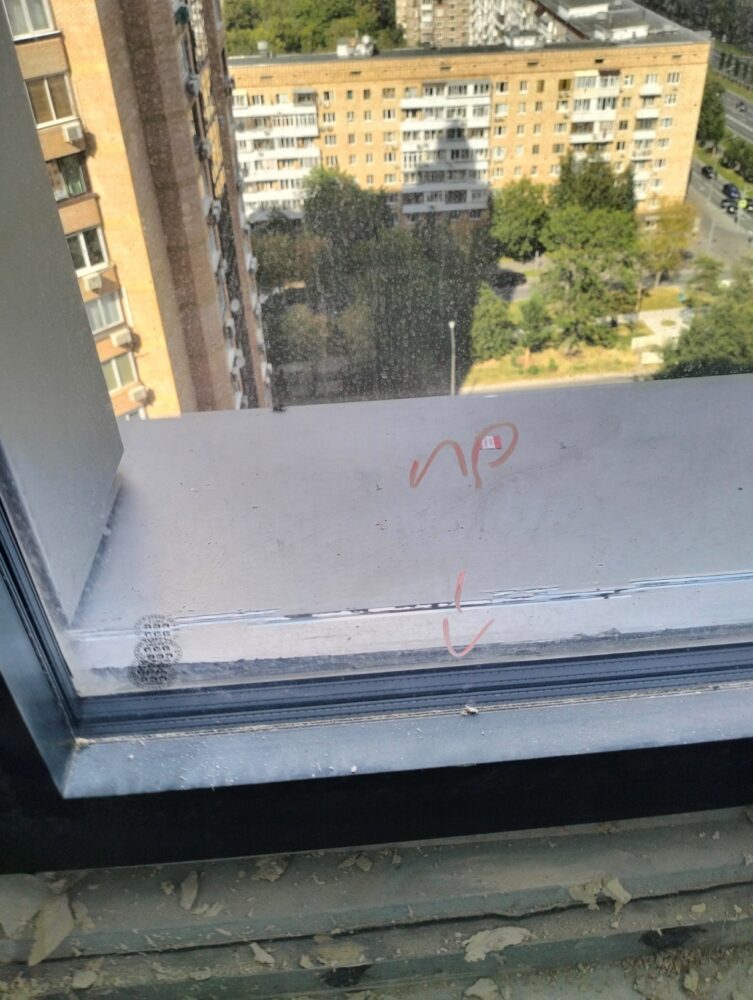

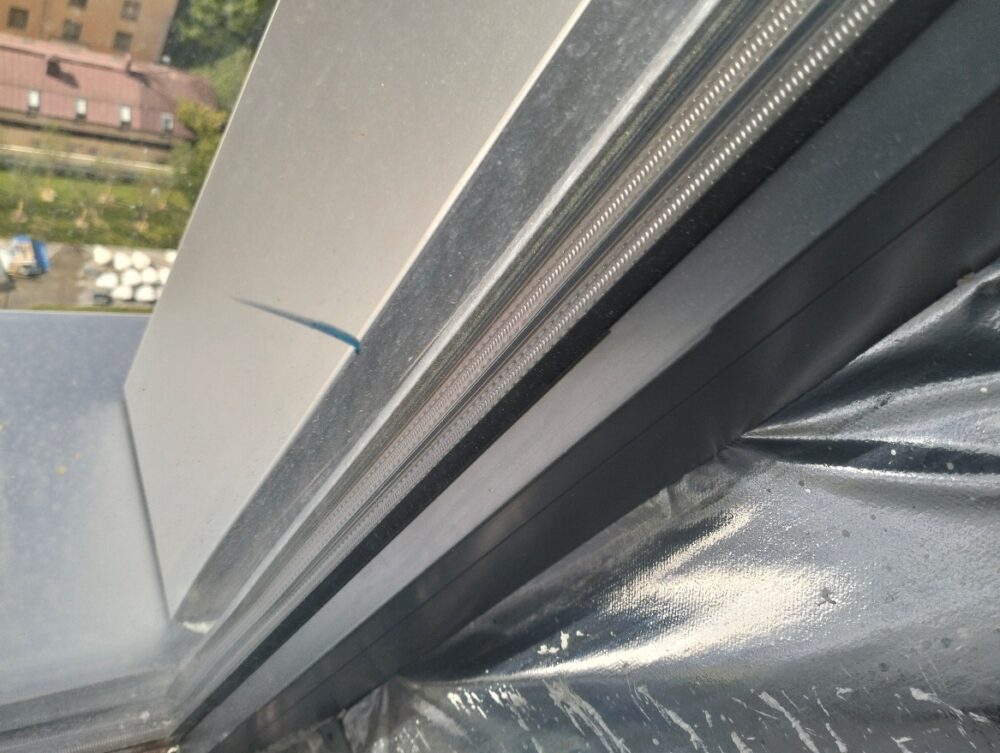

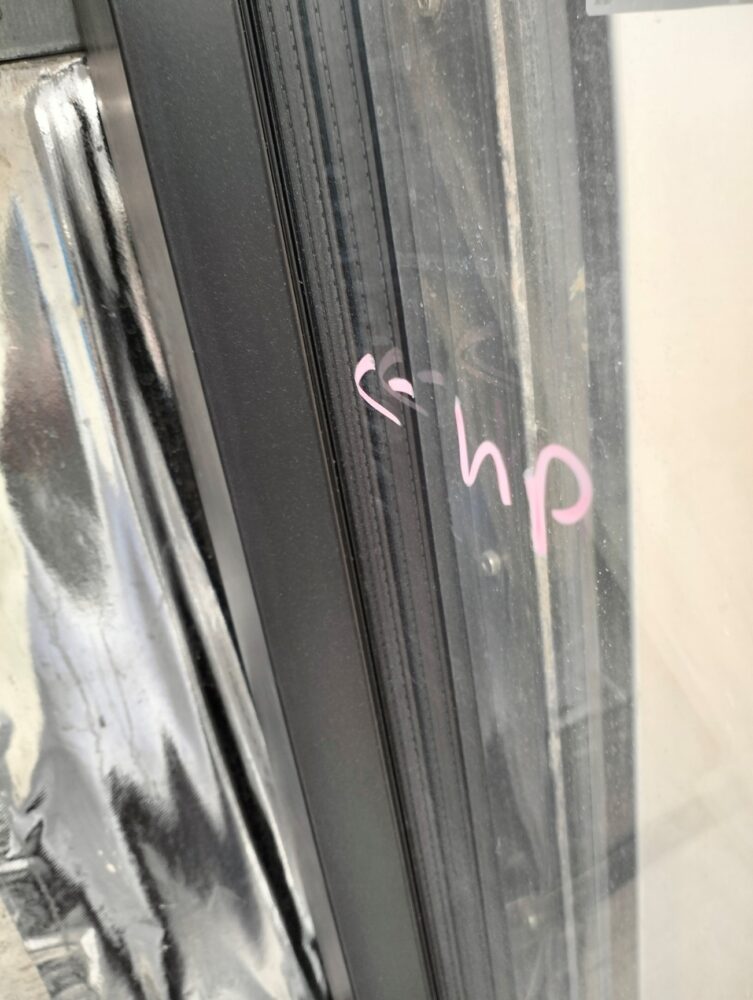

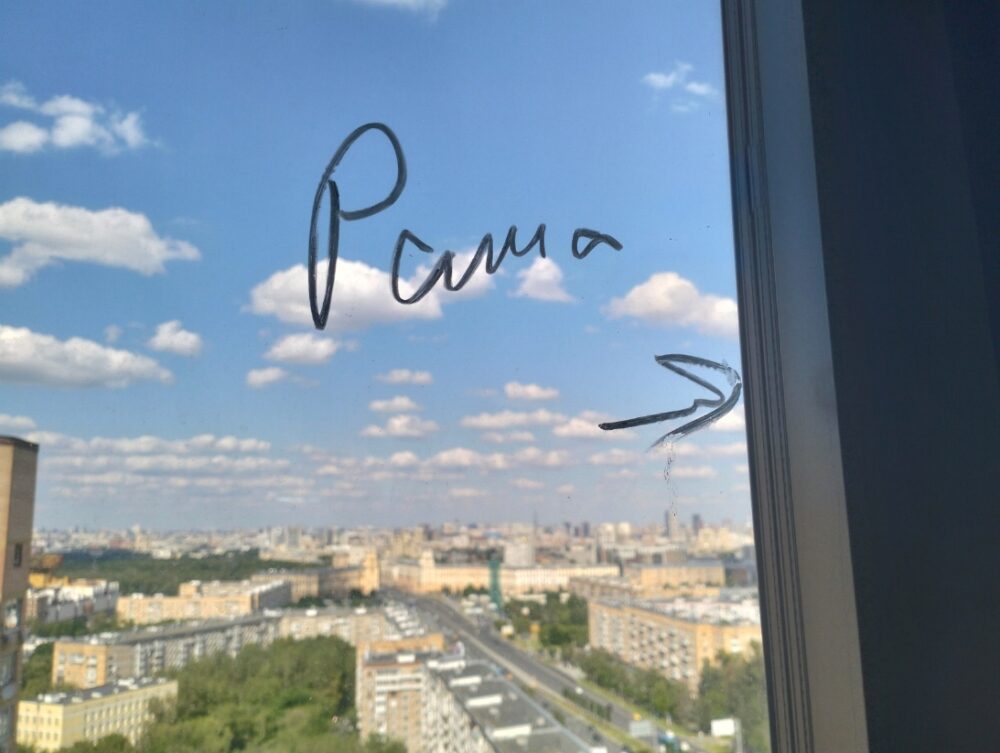

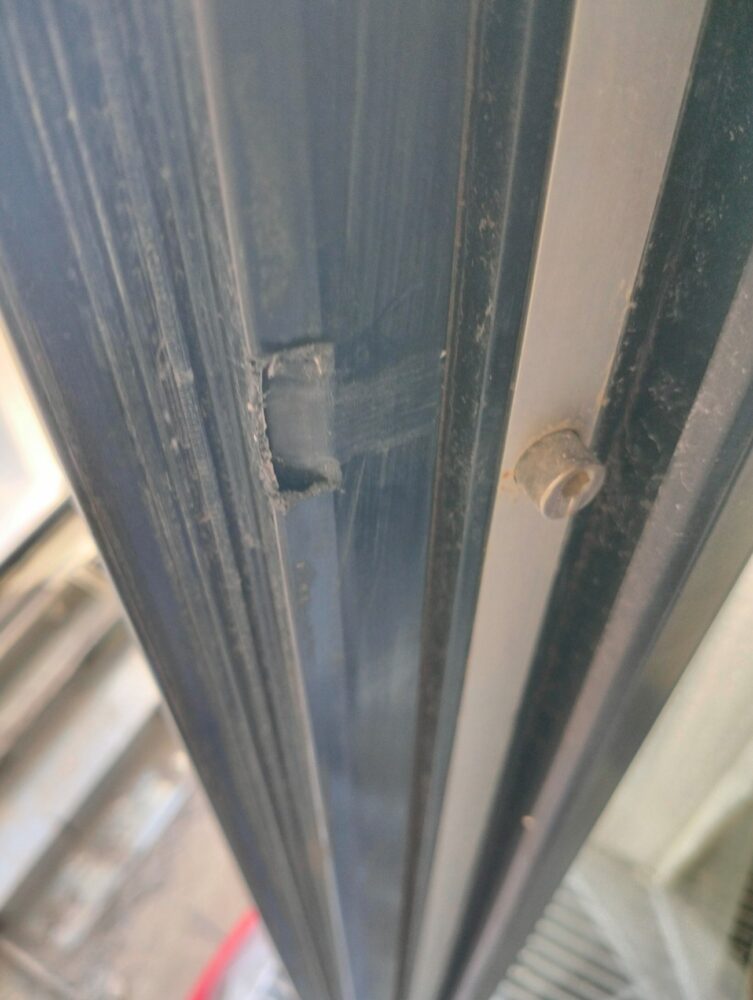

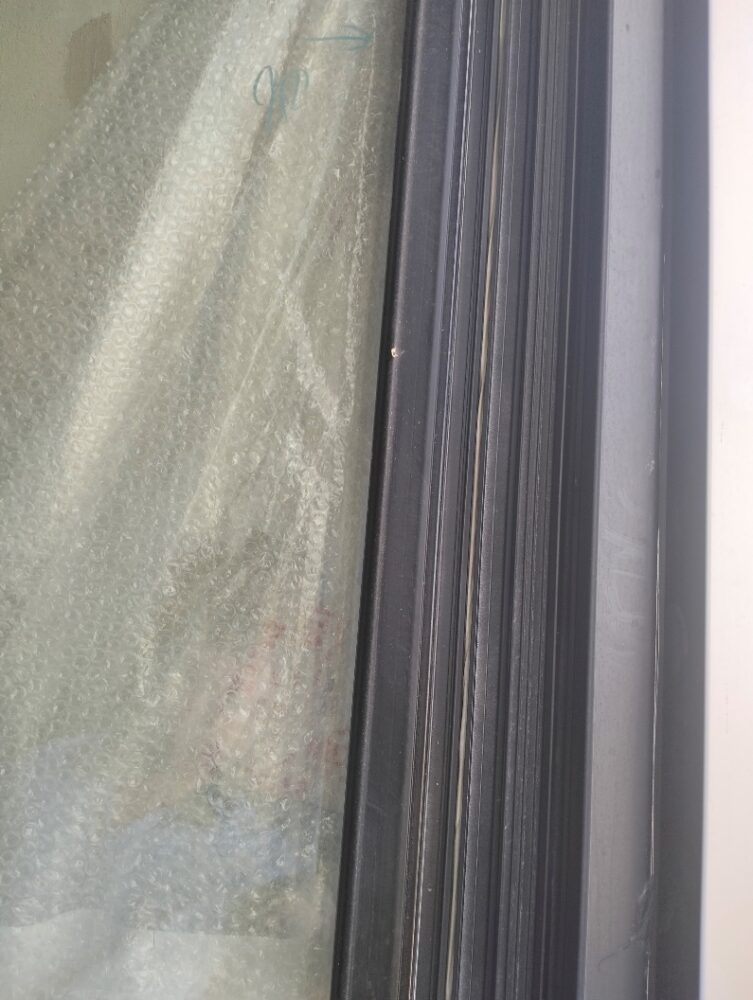

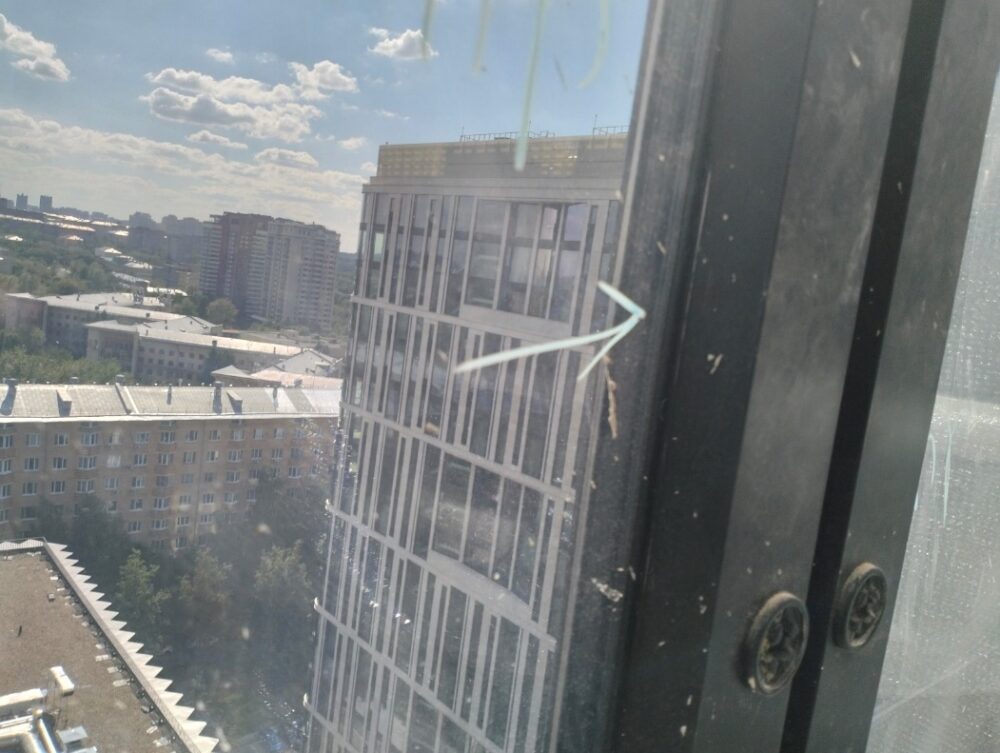

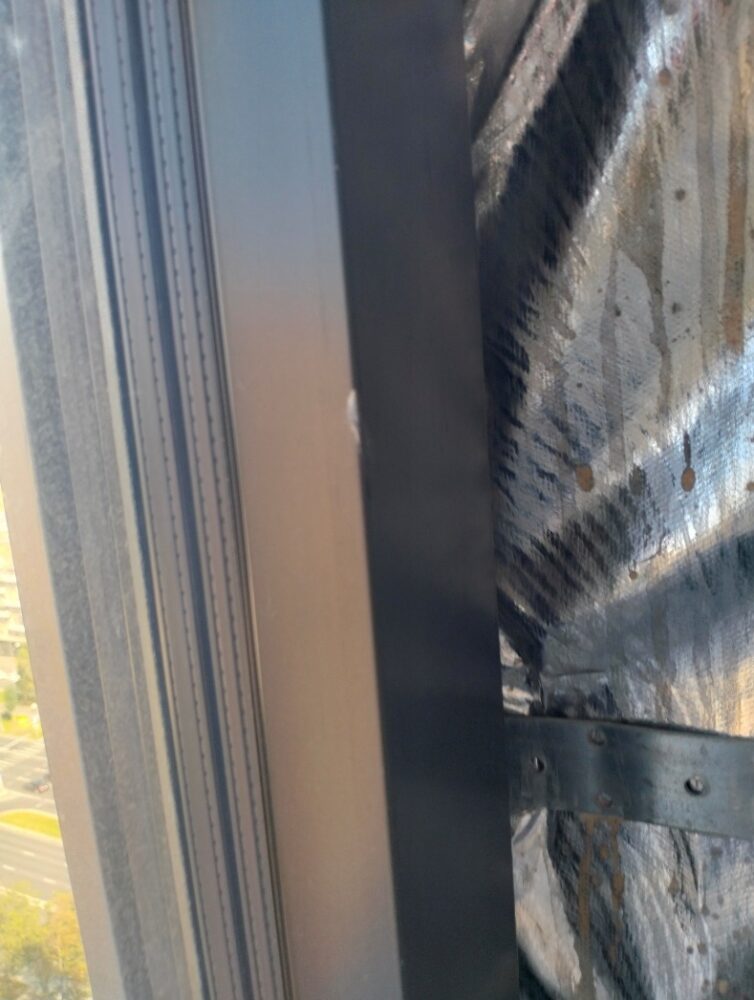

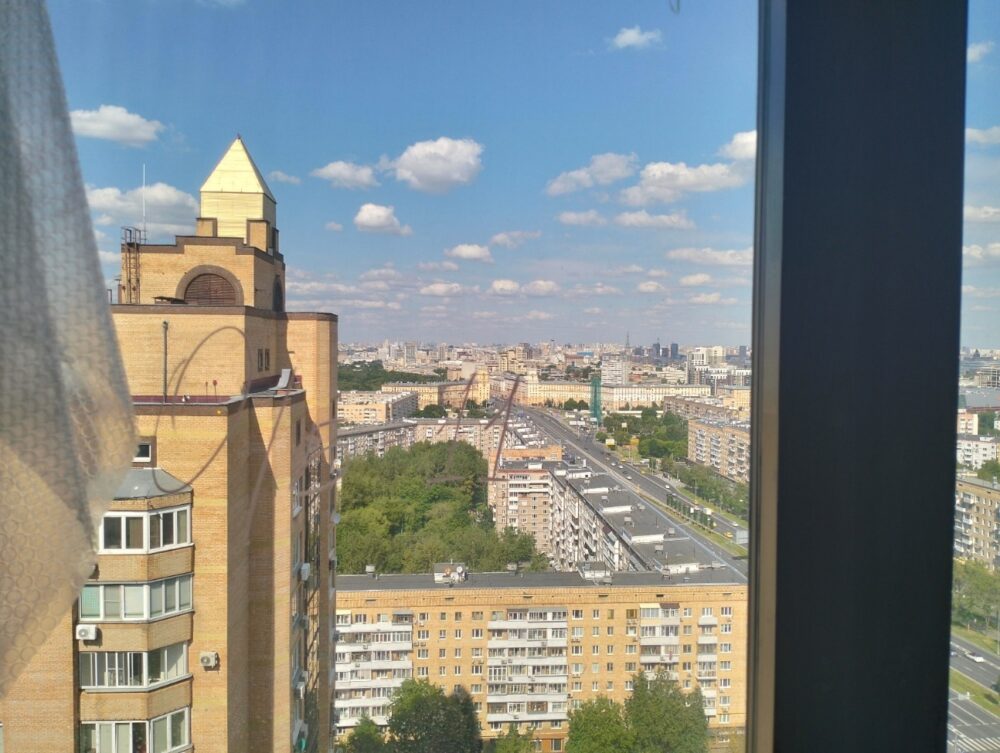

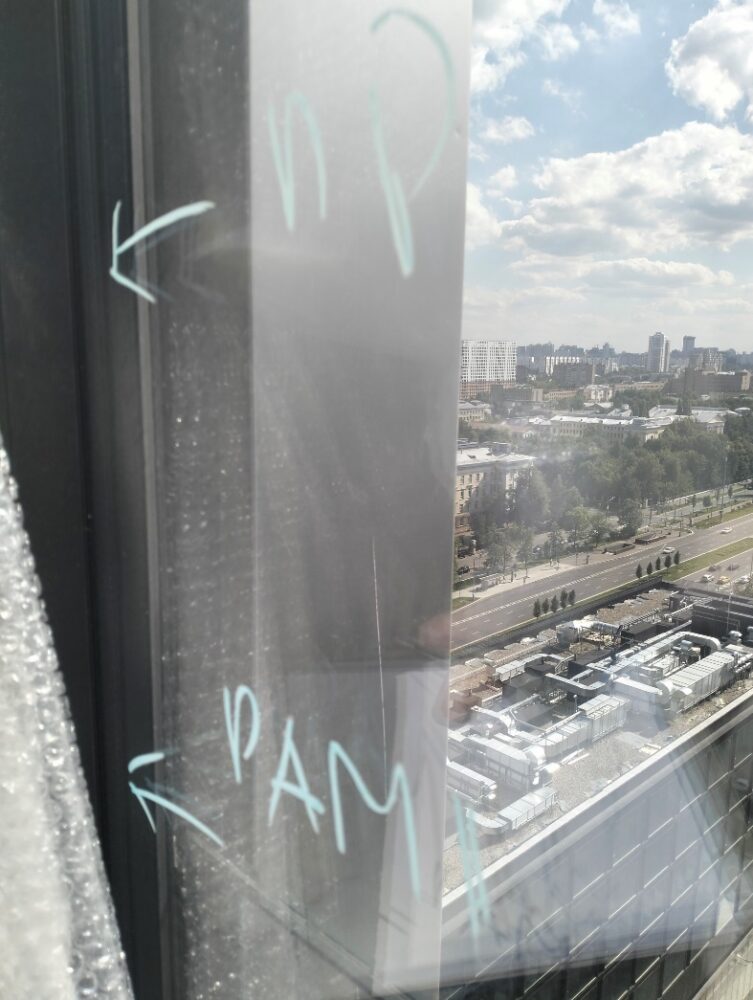

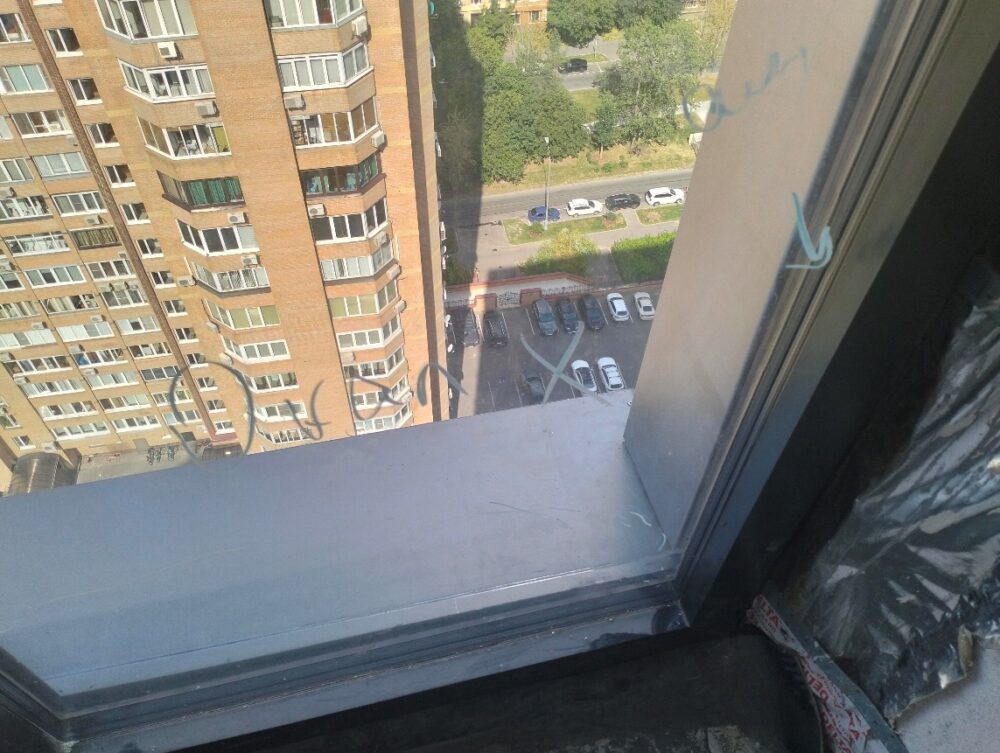

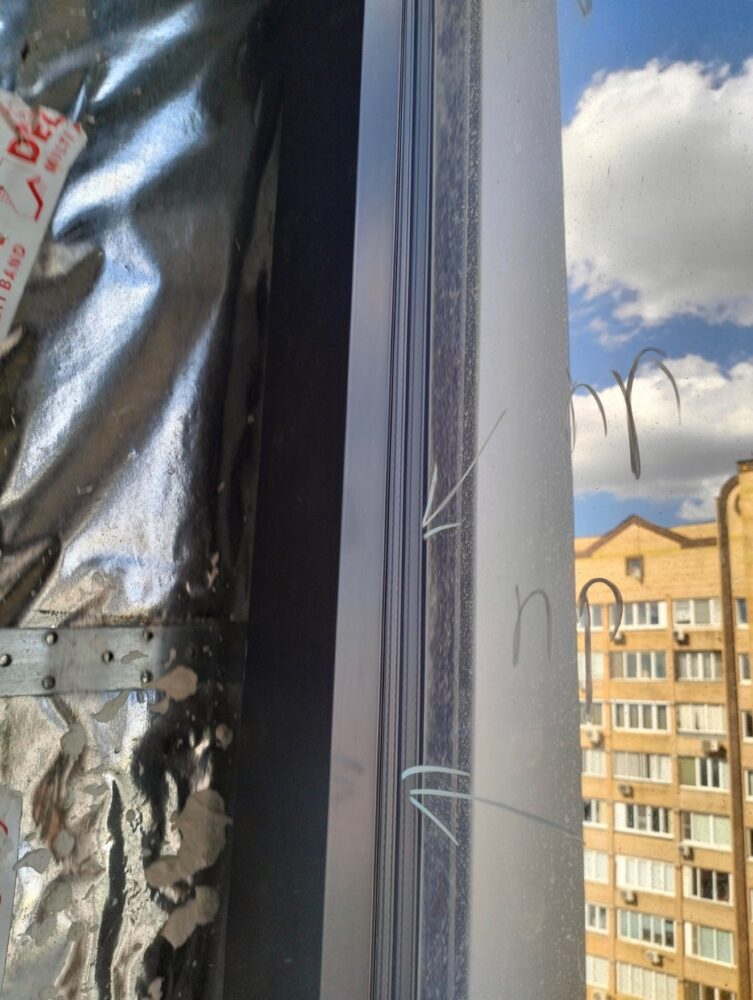

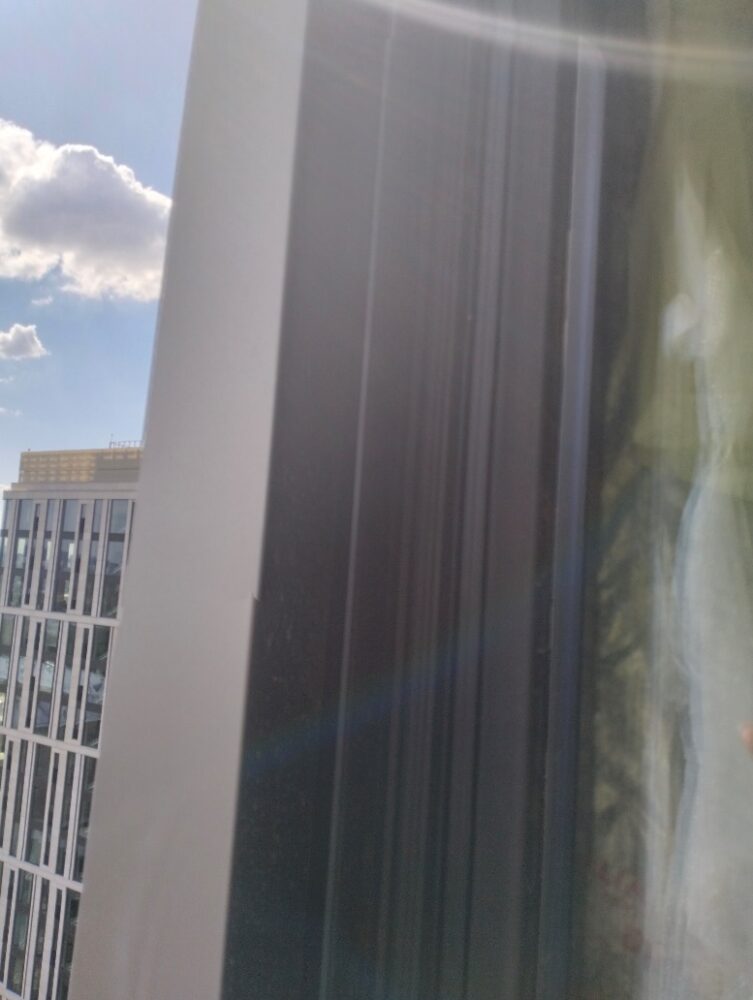

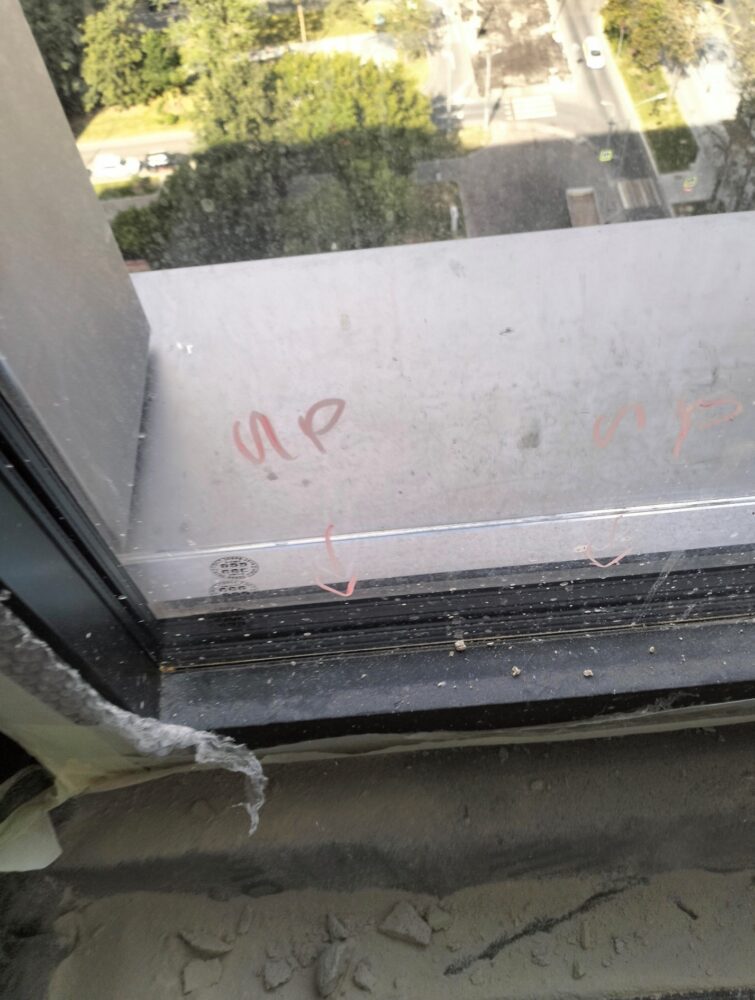

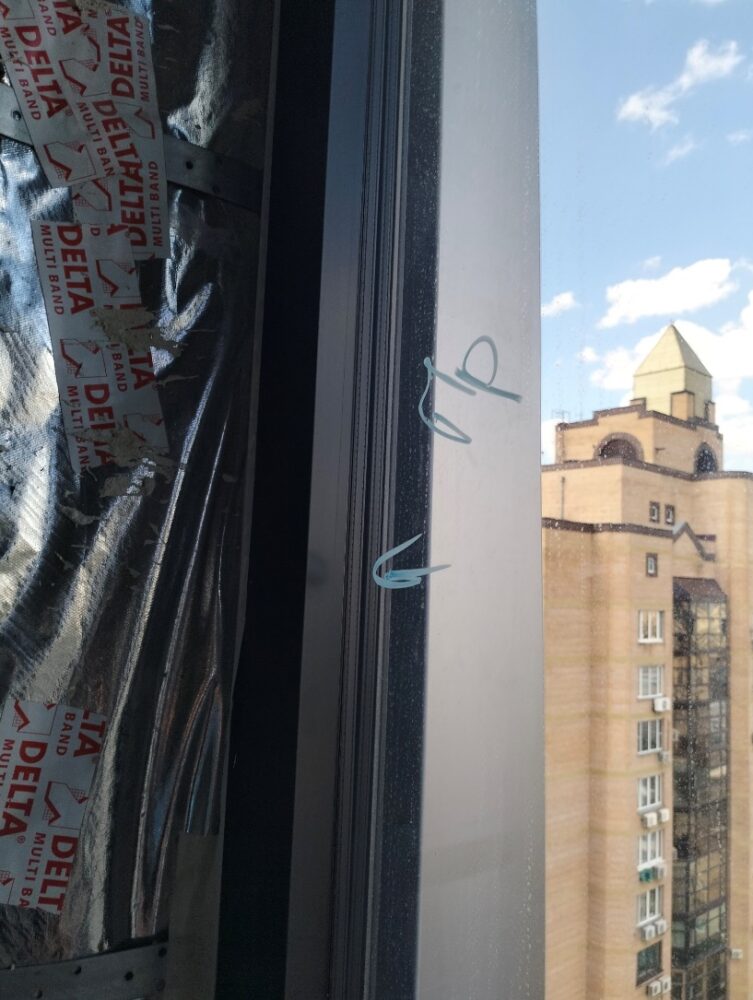

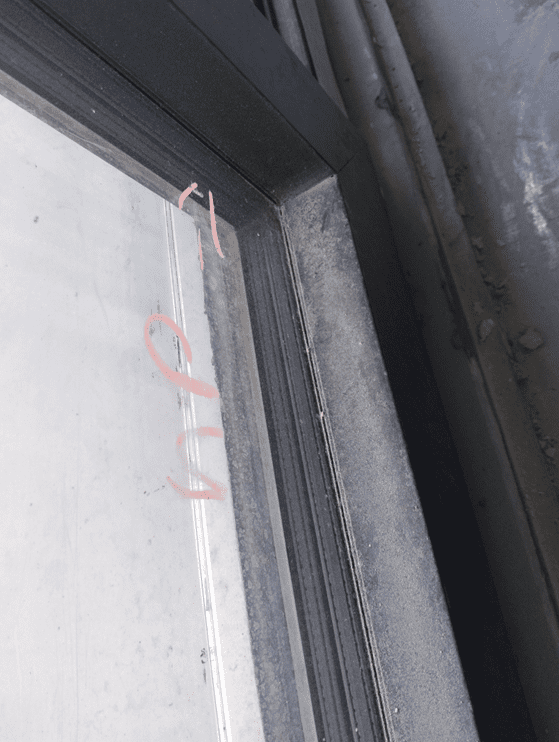

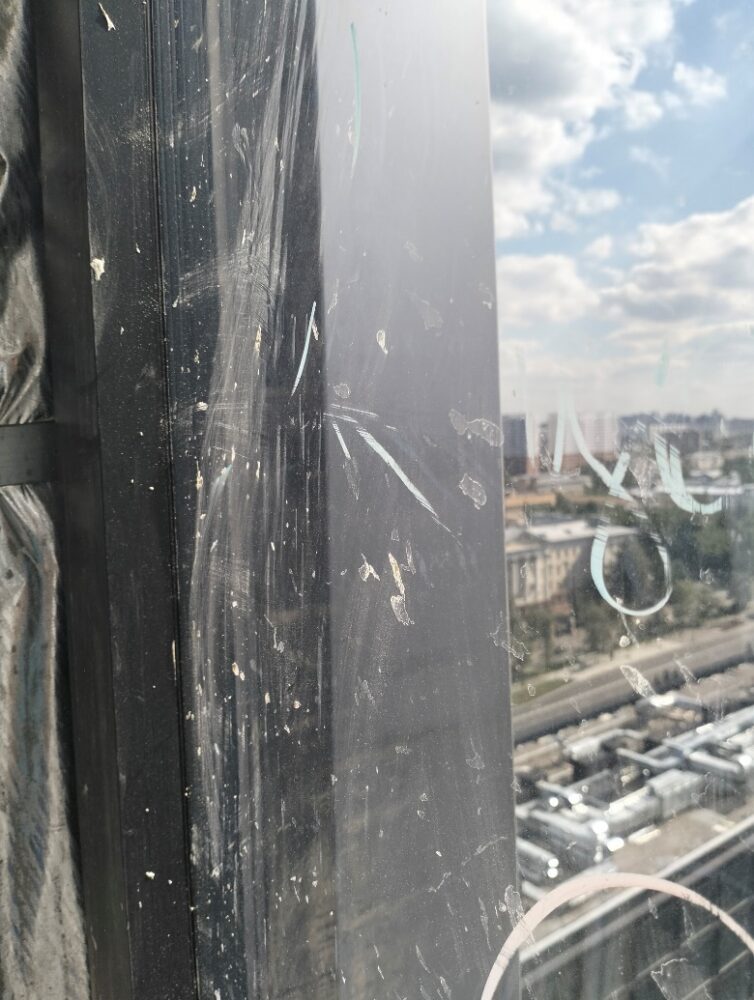

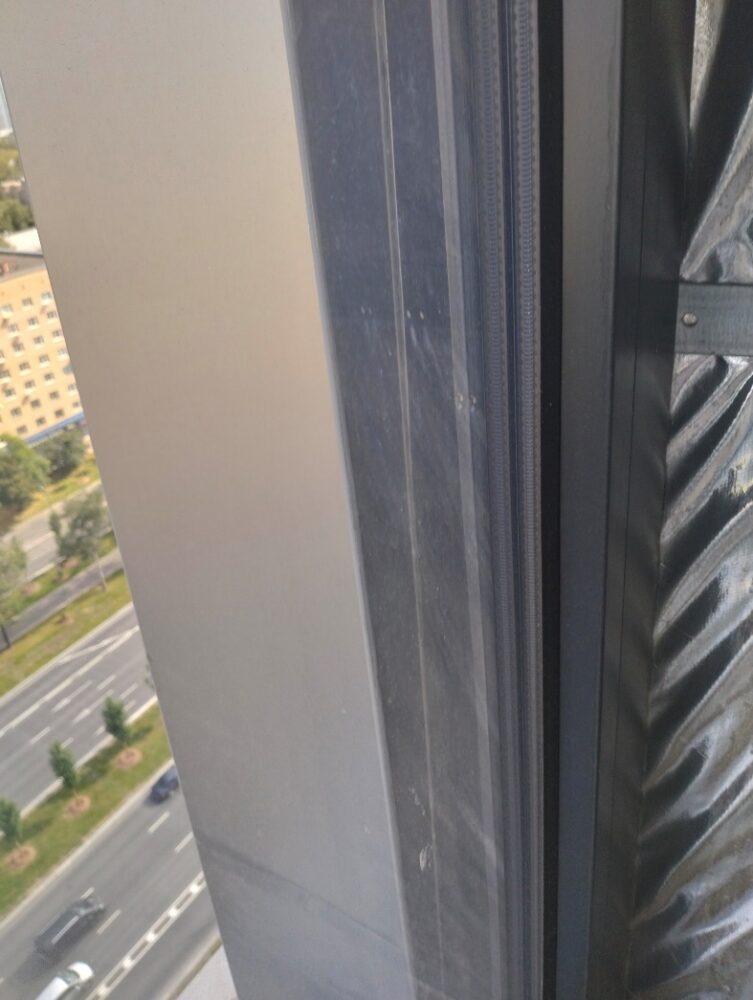

| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|

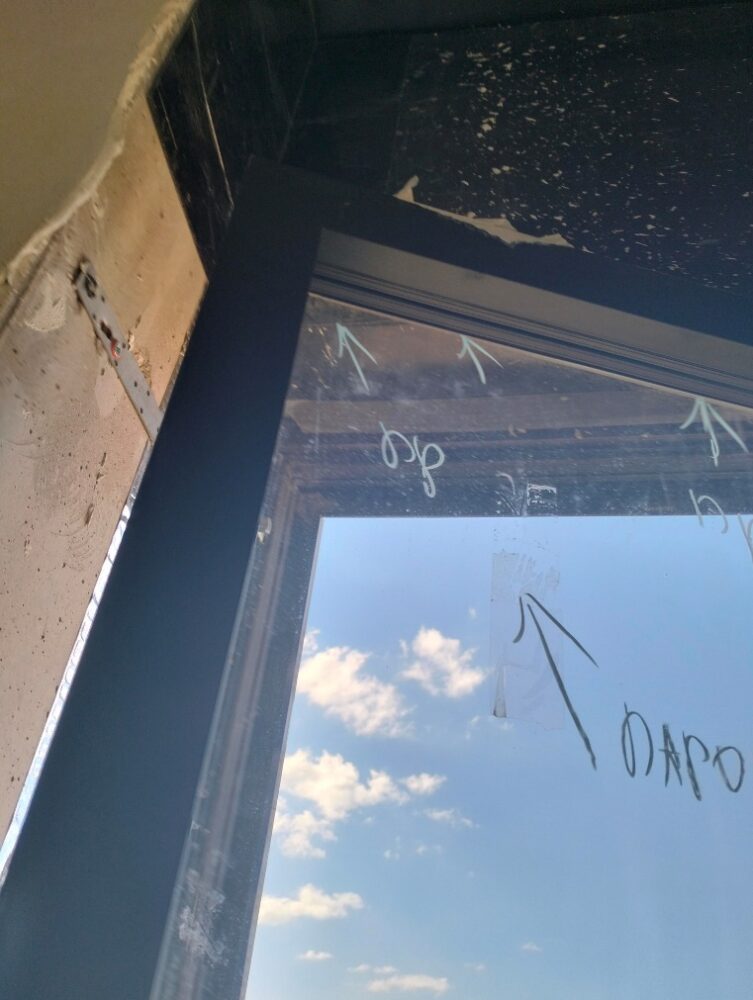

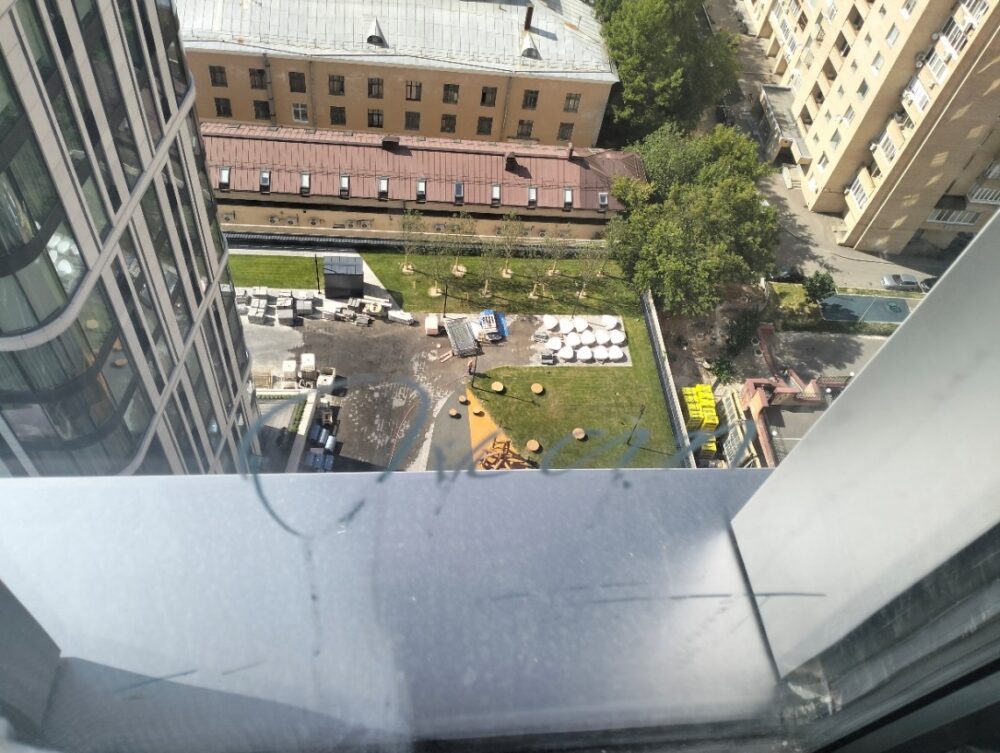

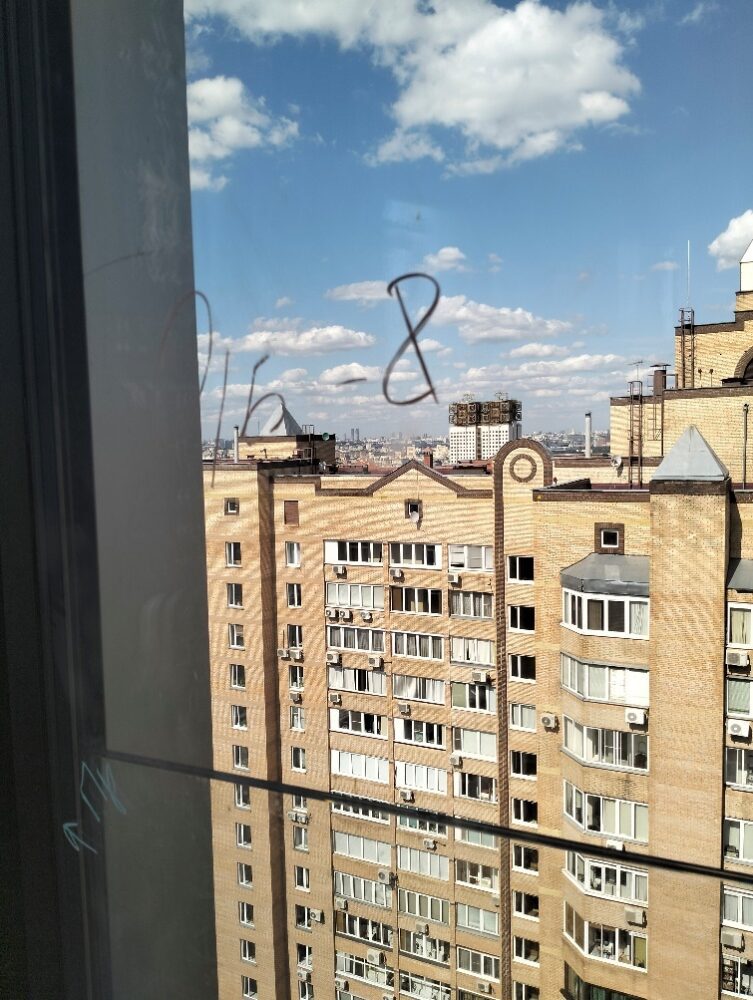

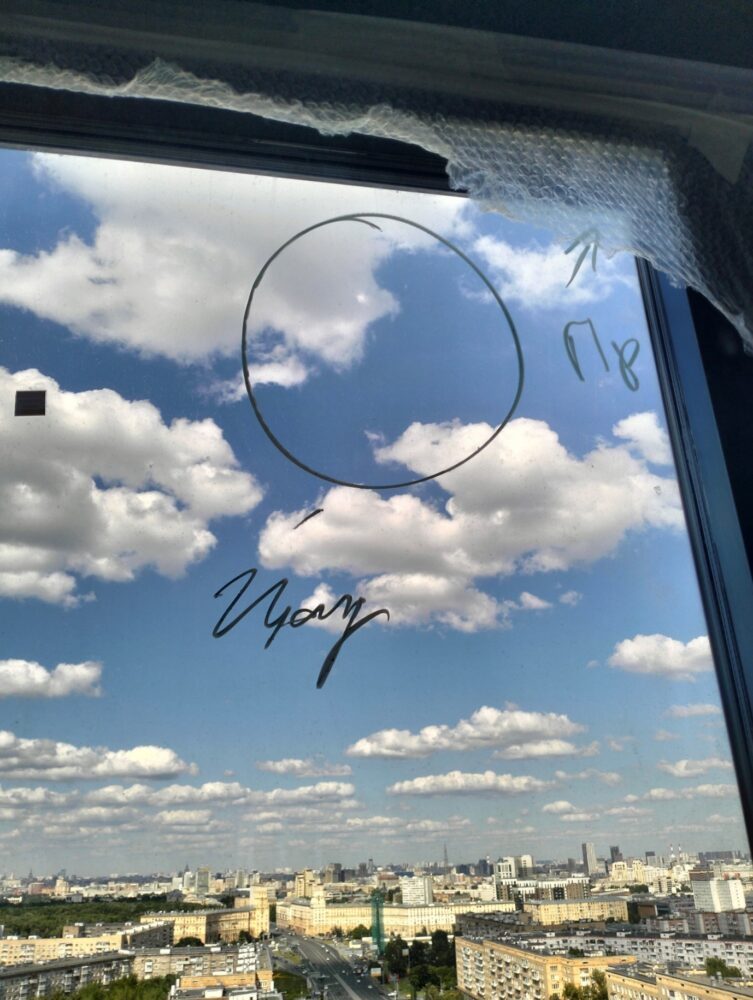

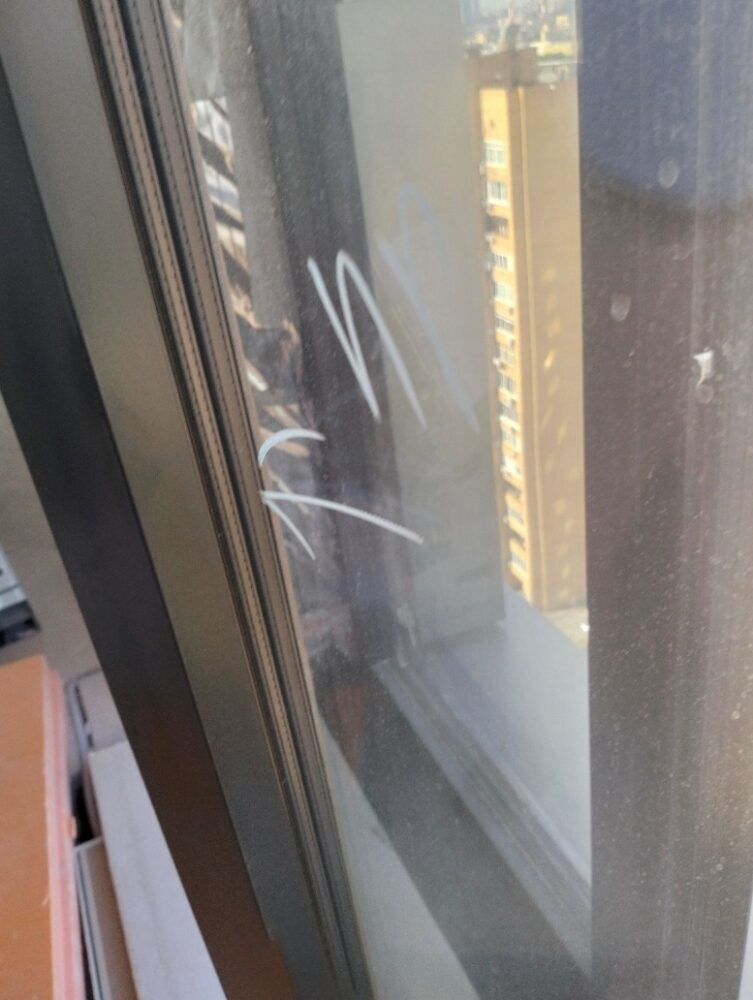

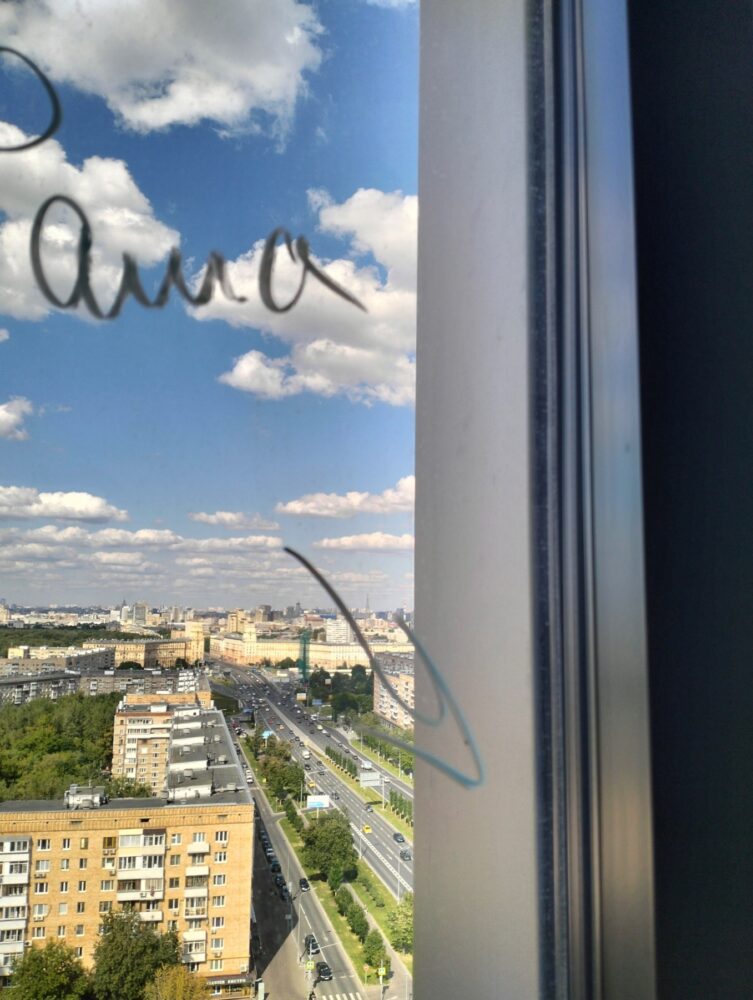

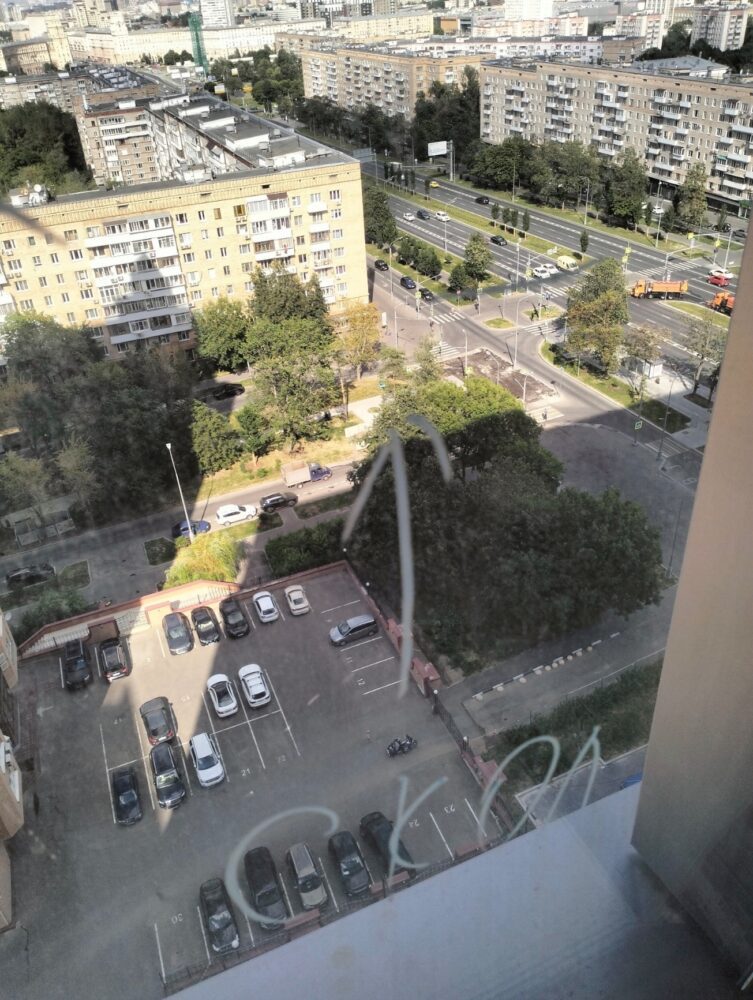

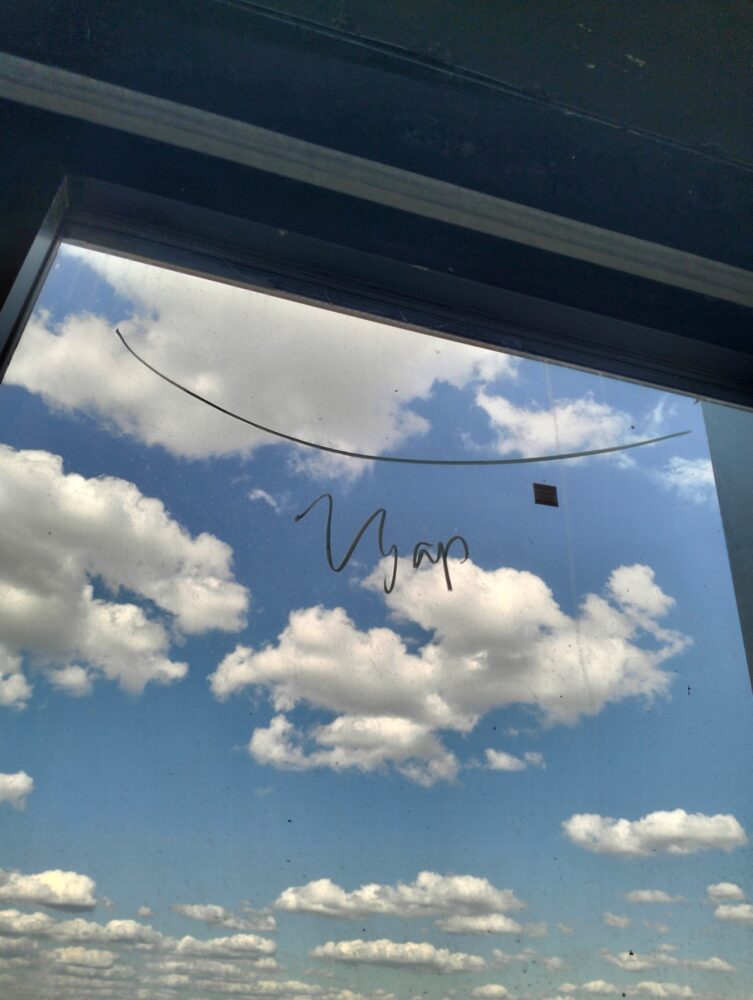

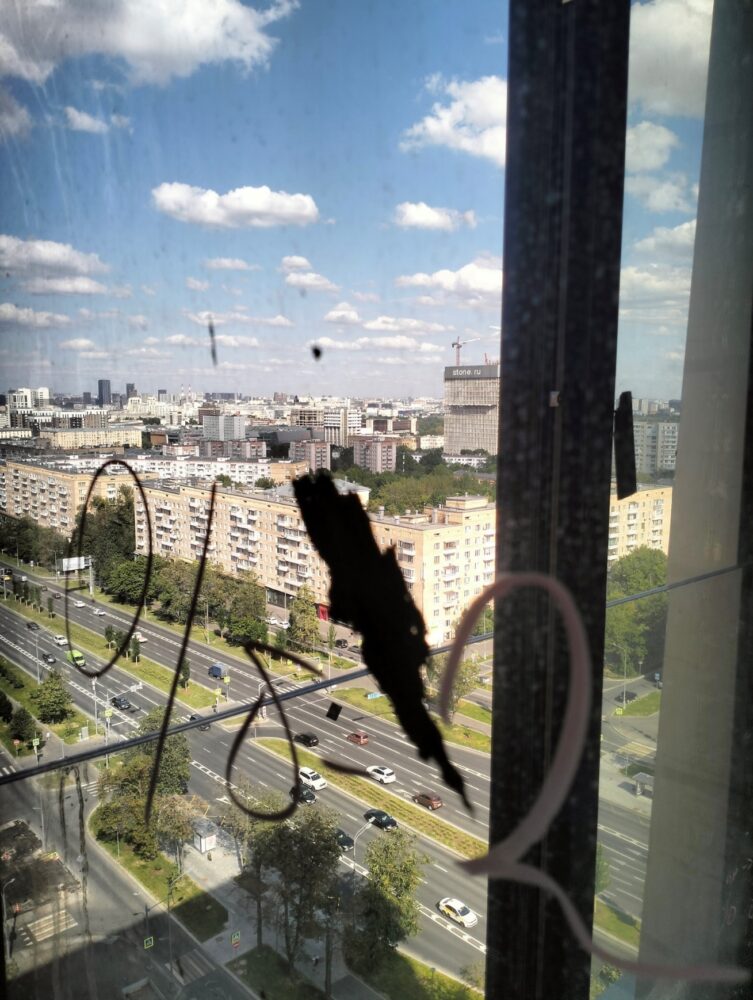

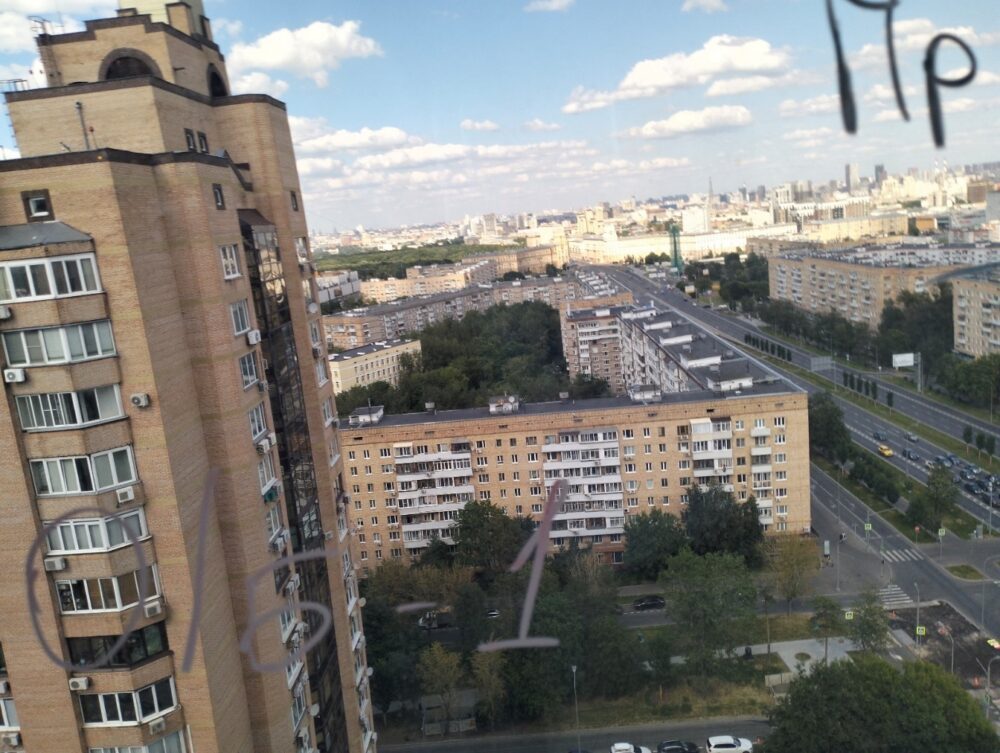

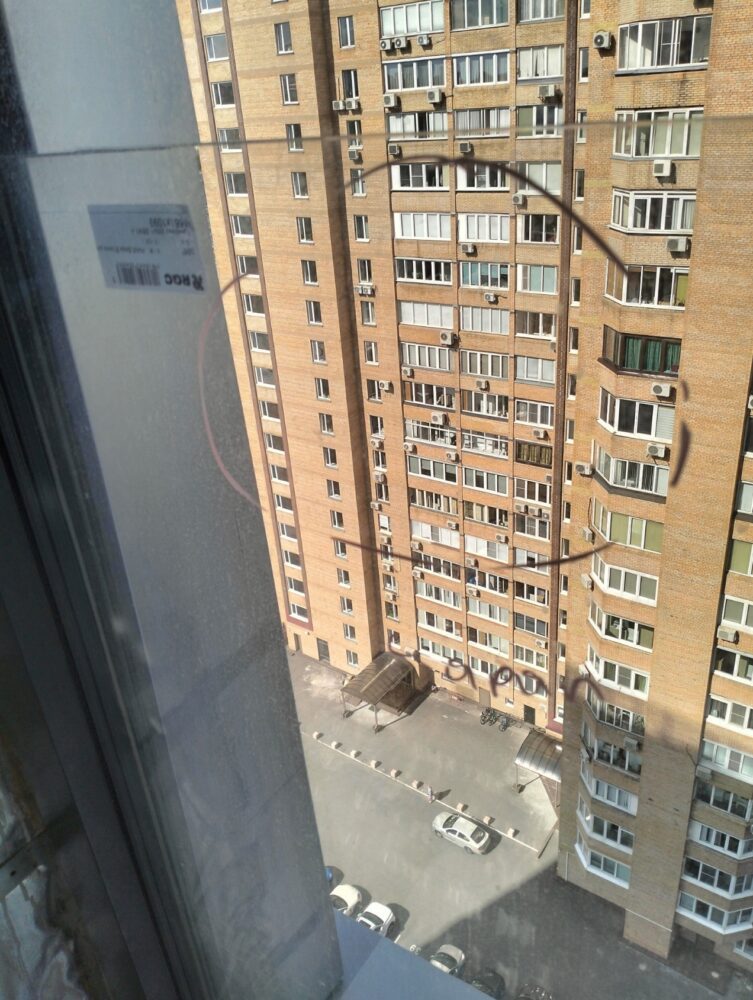

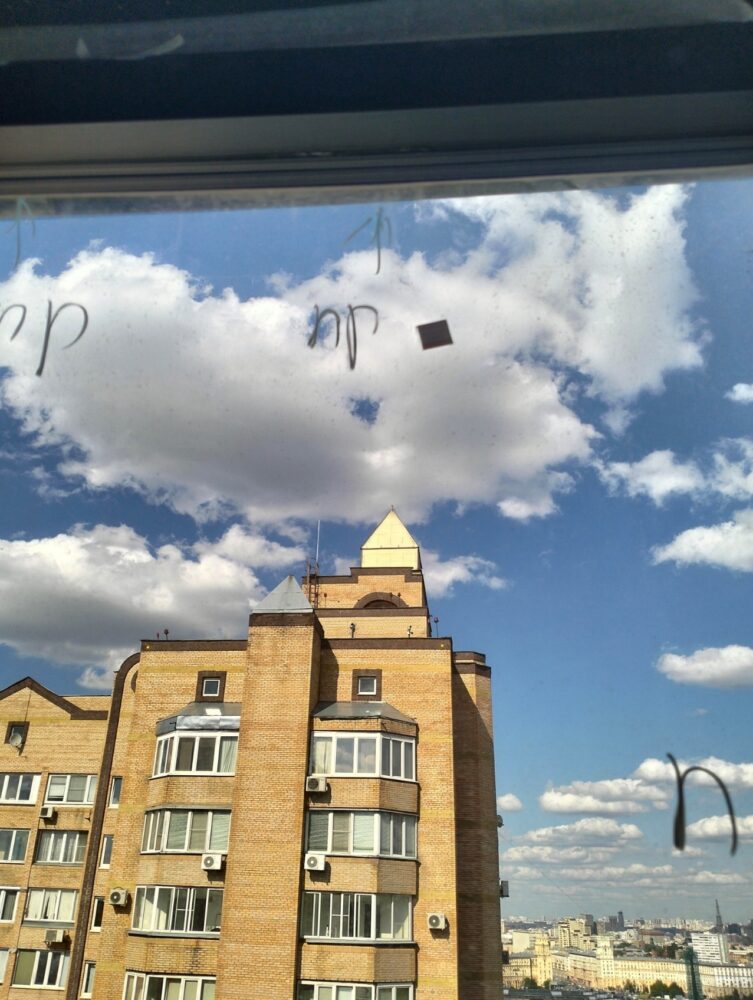

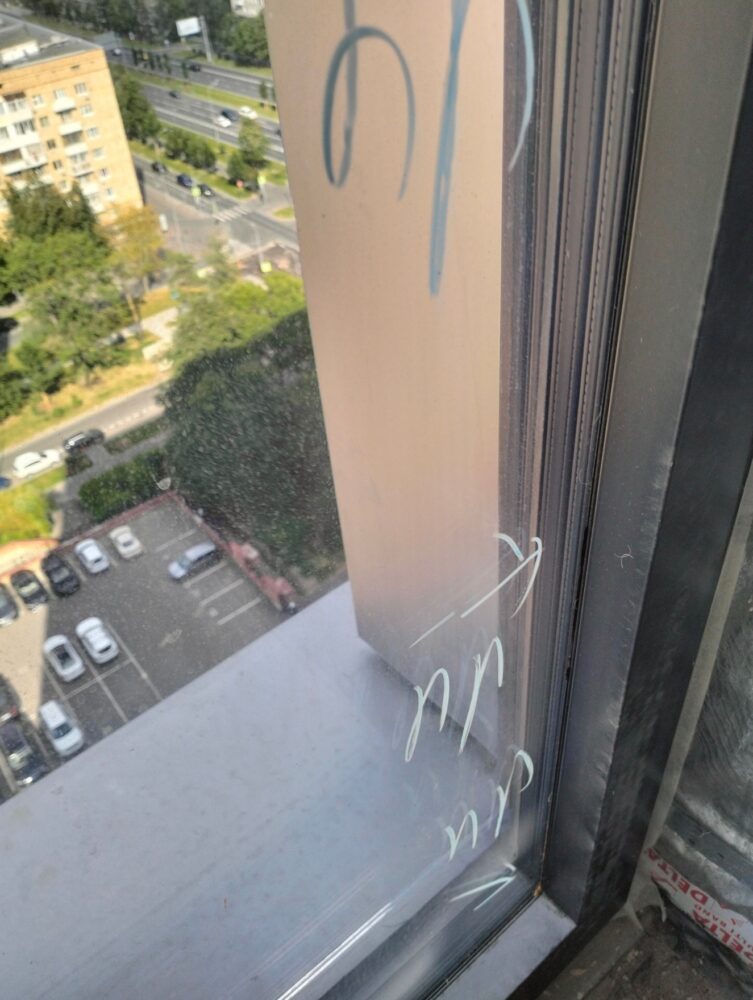

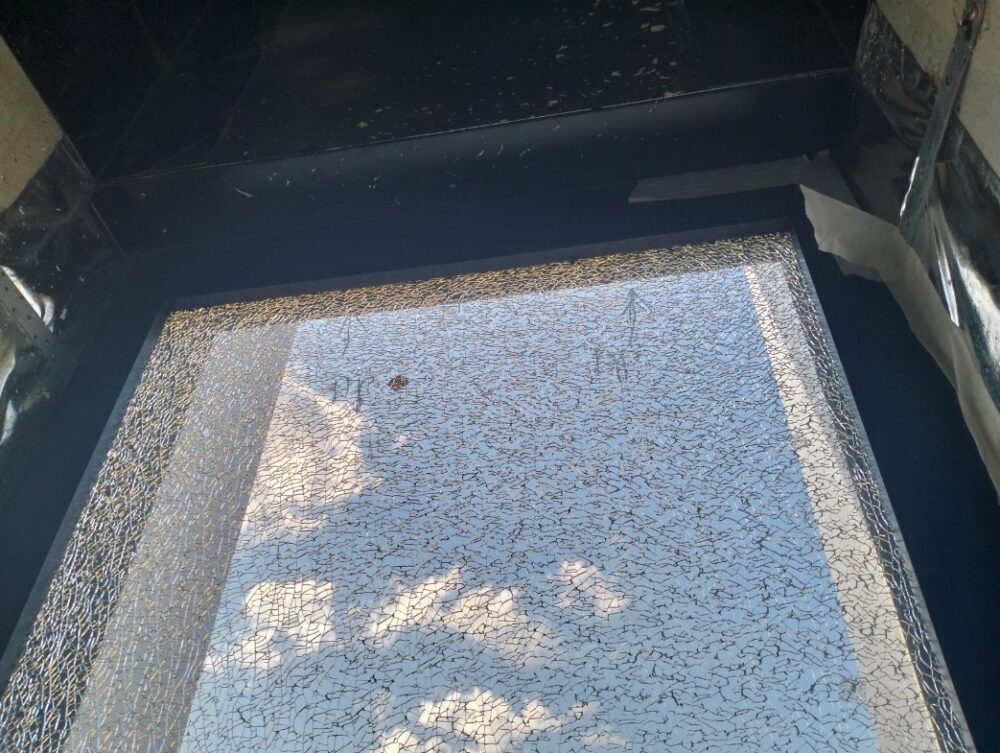

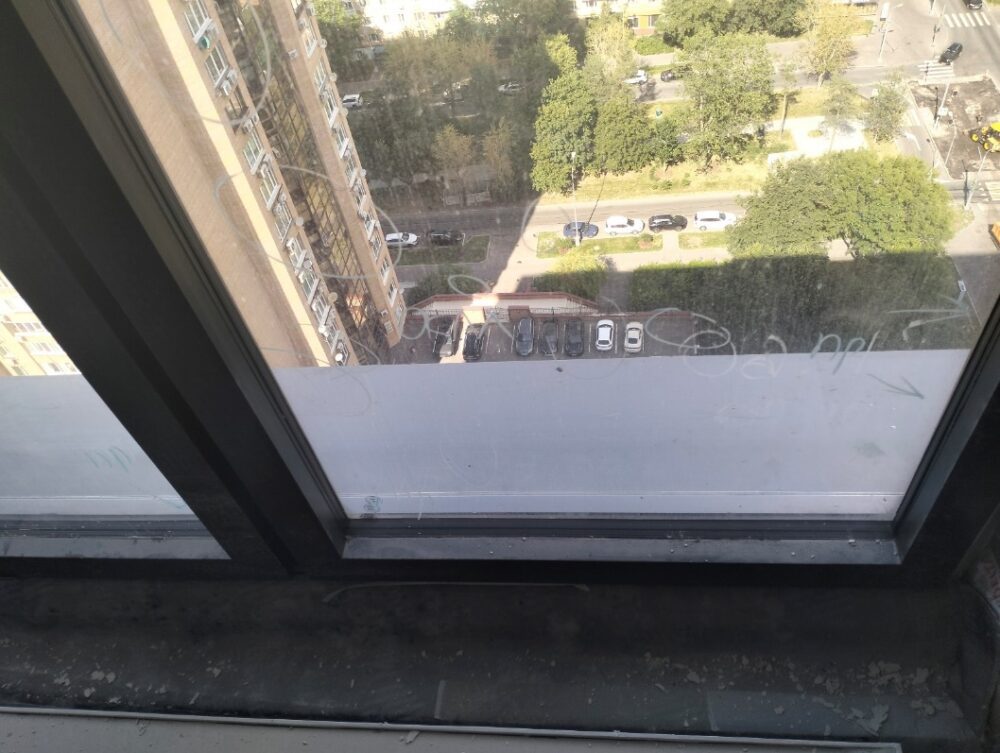

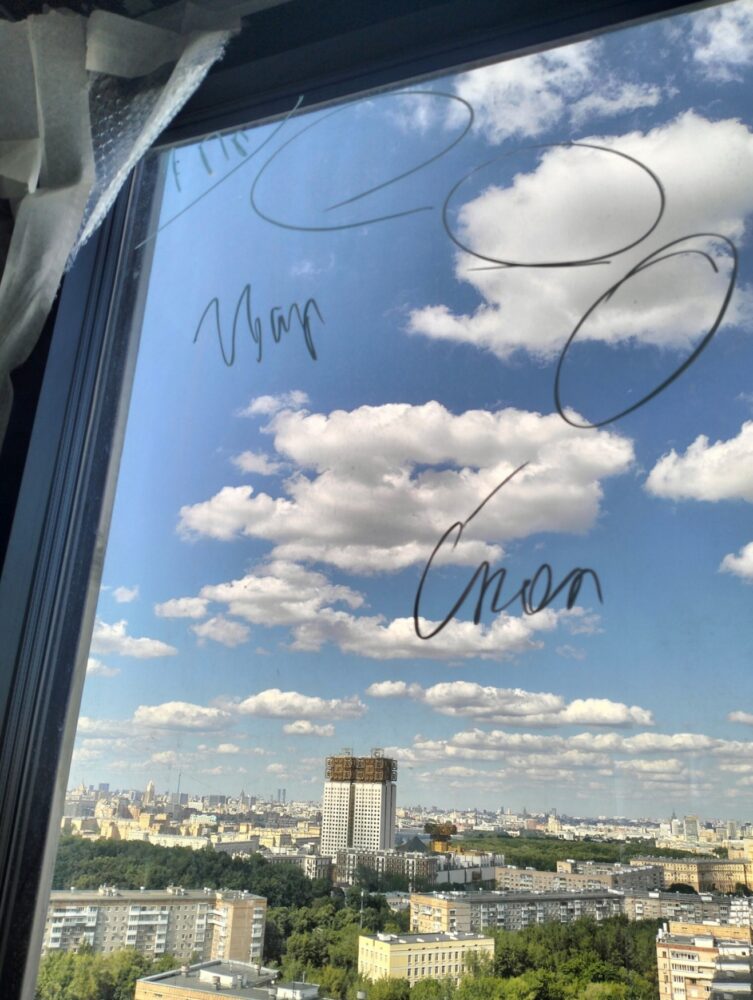

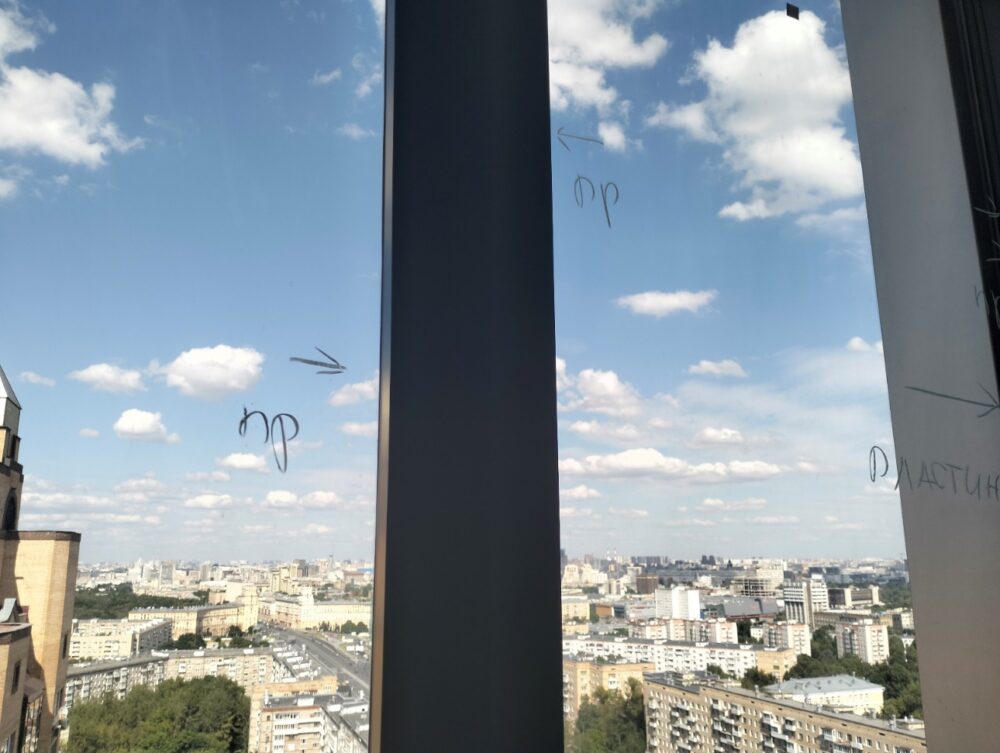

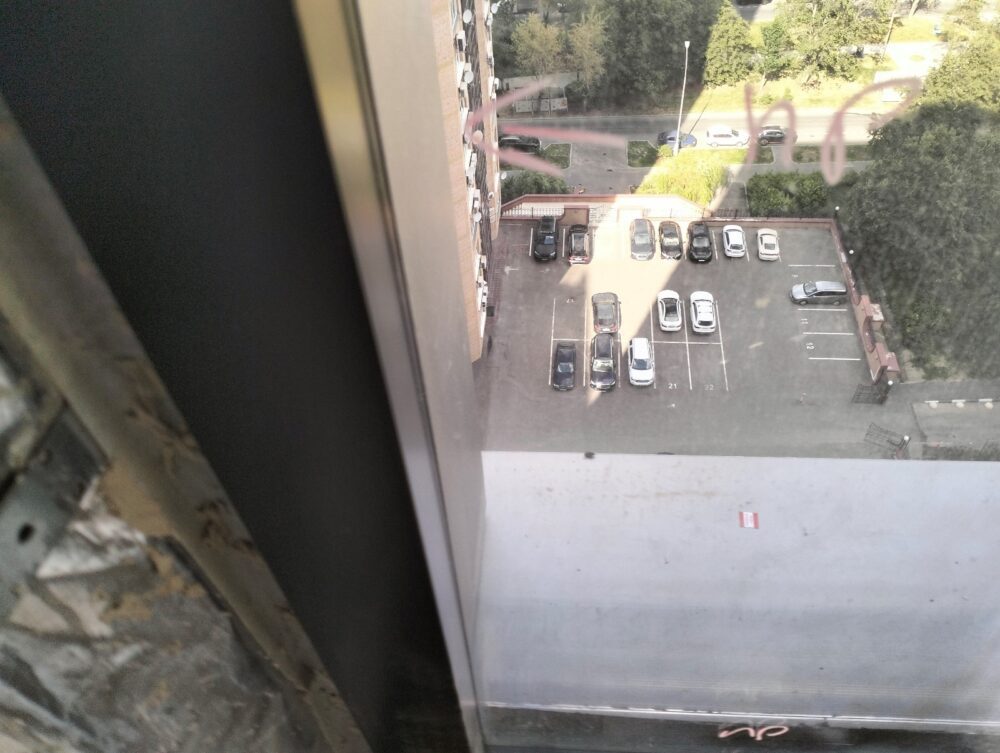

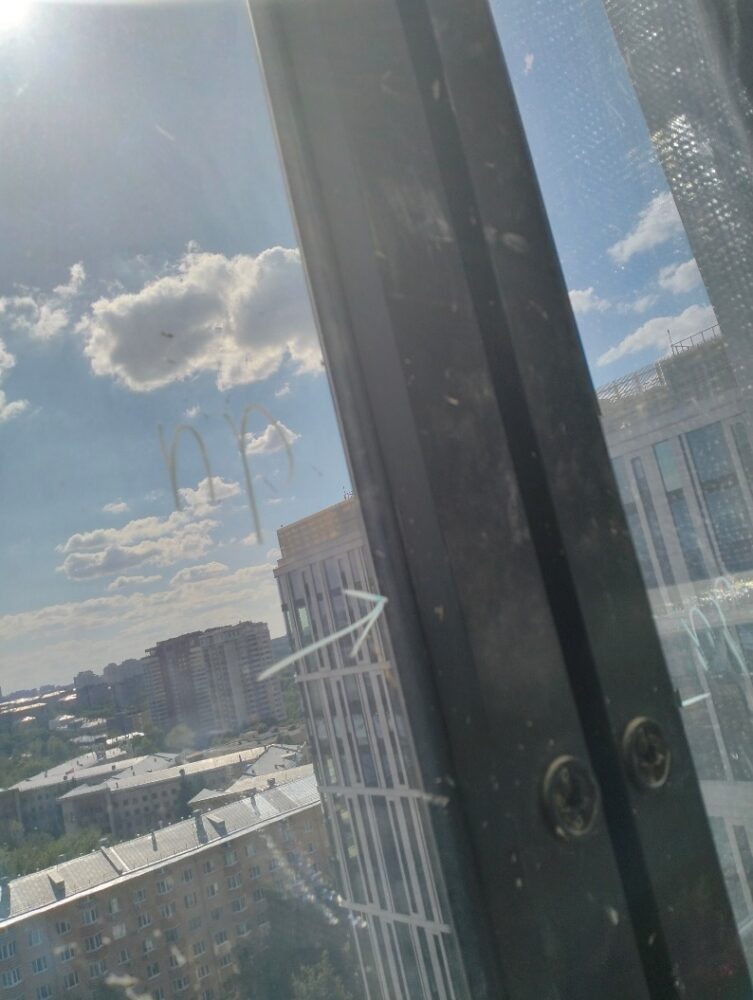

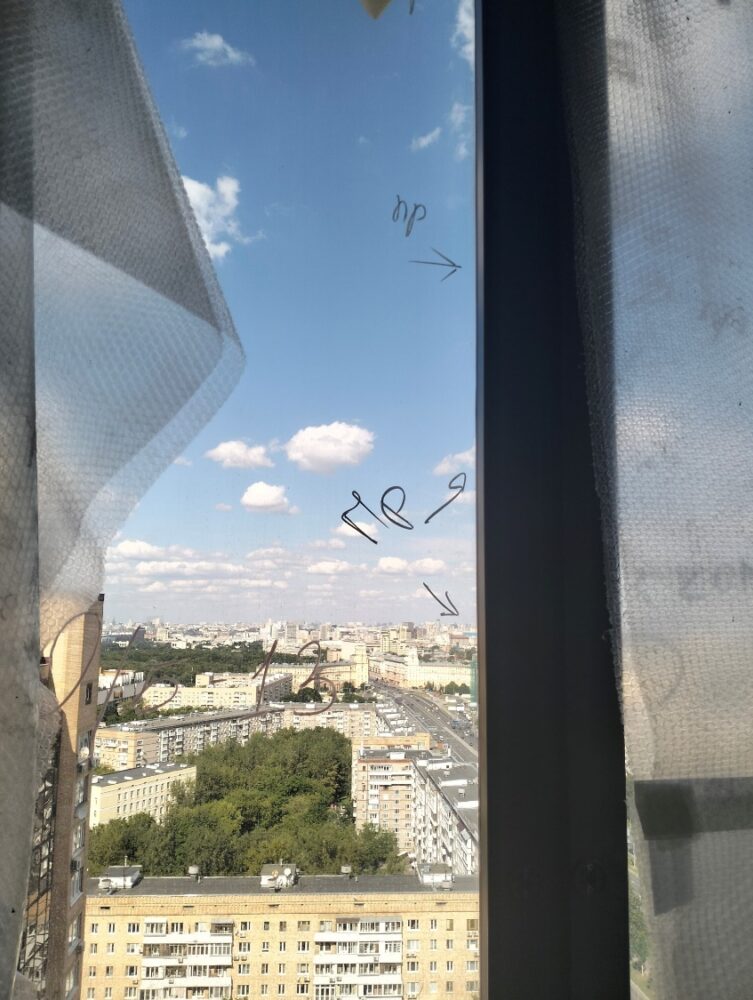

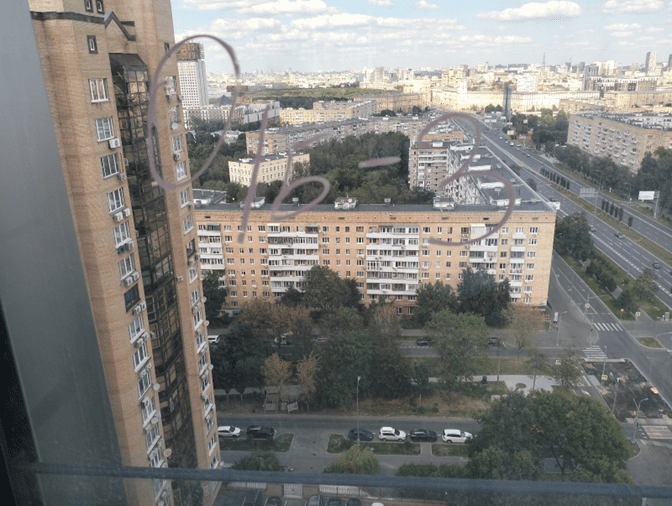

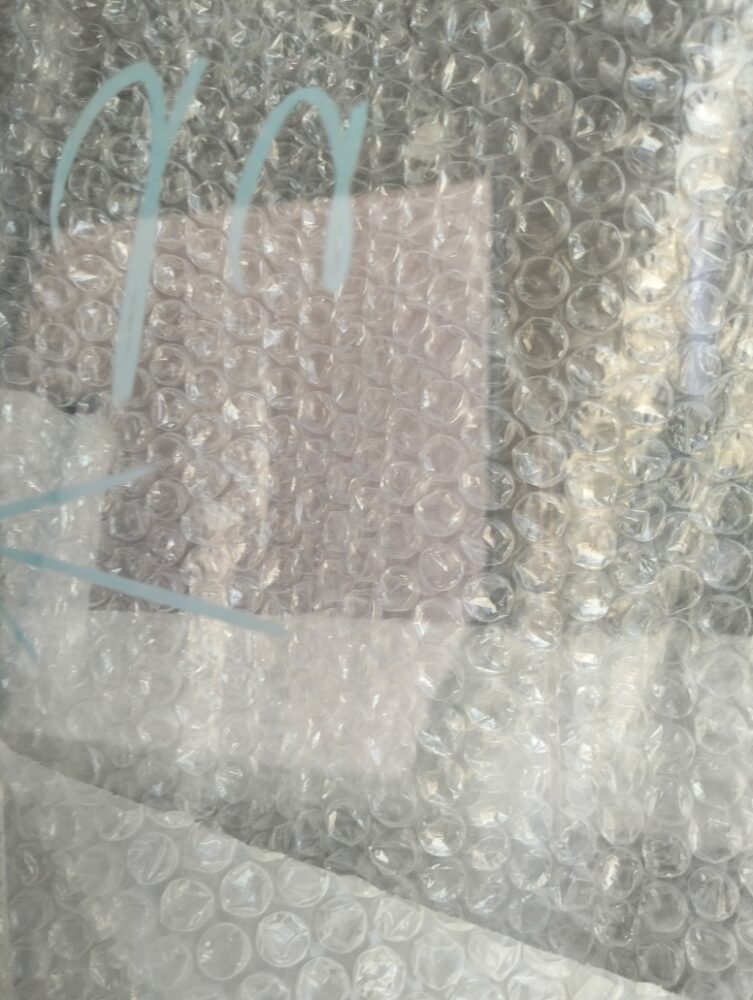

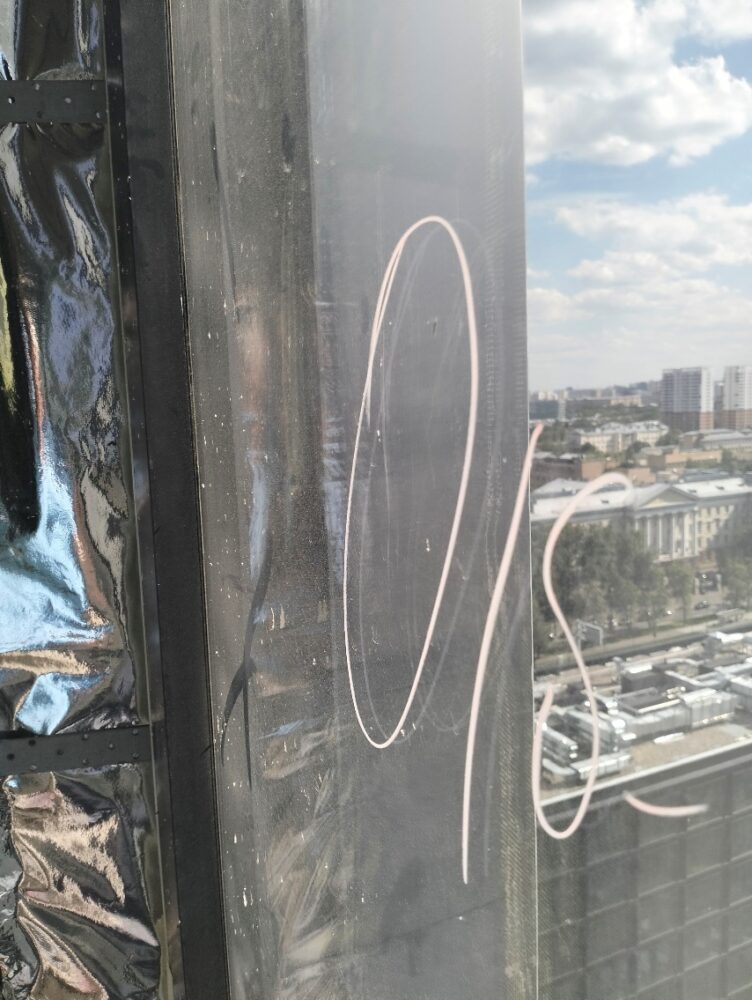

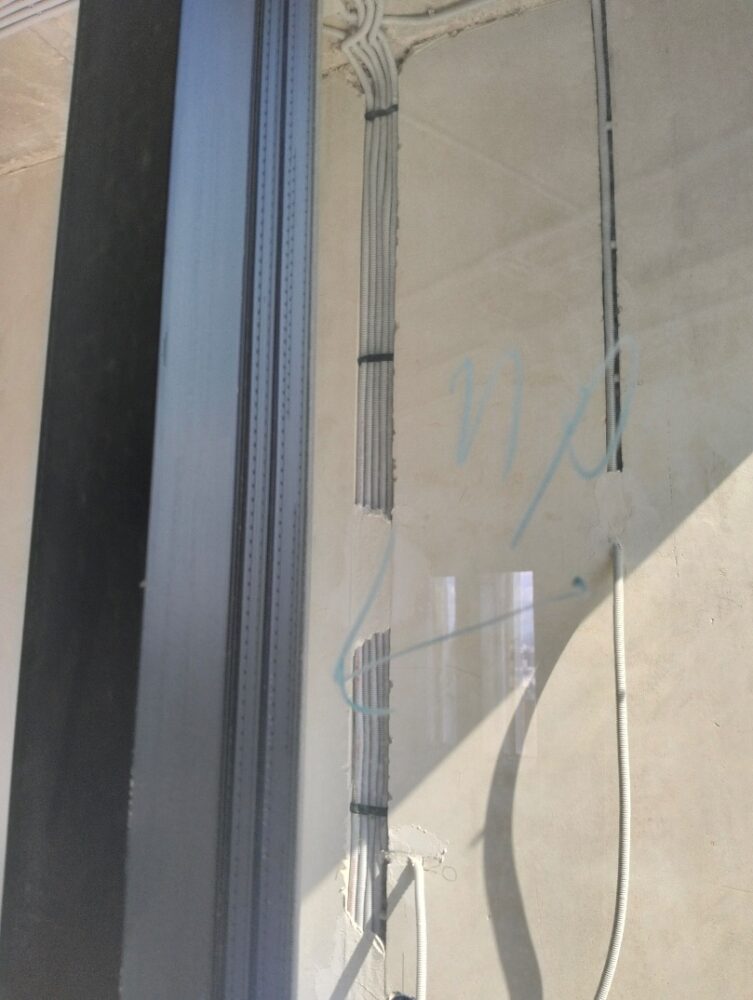

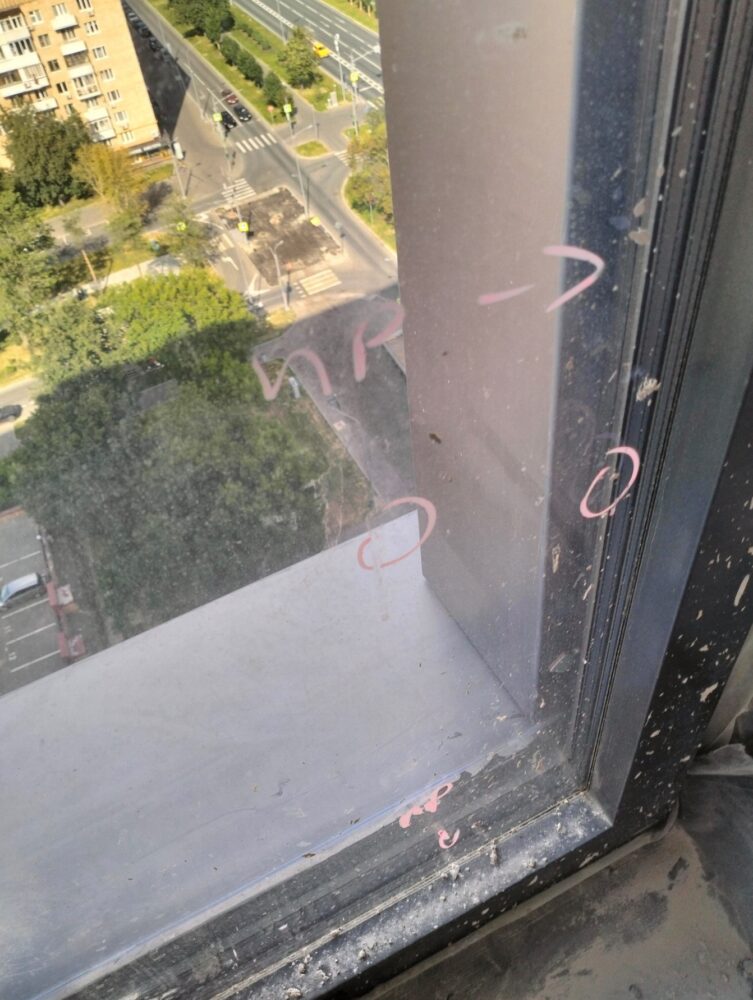

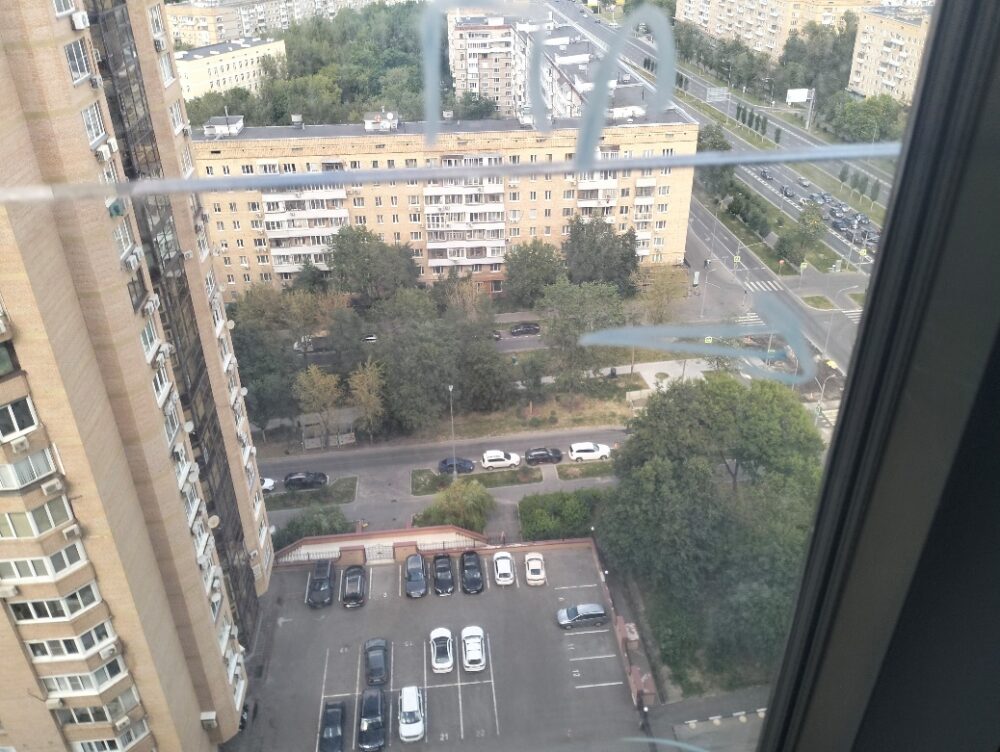

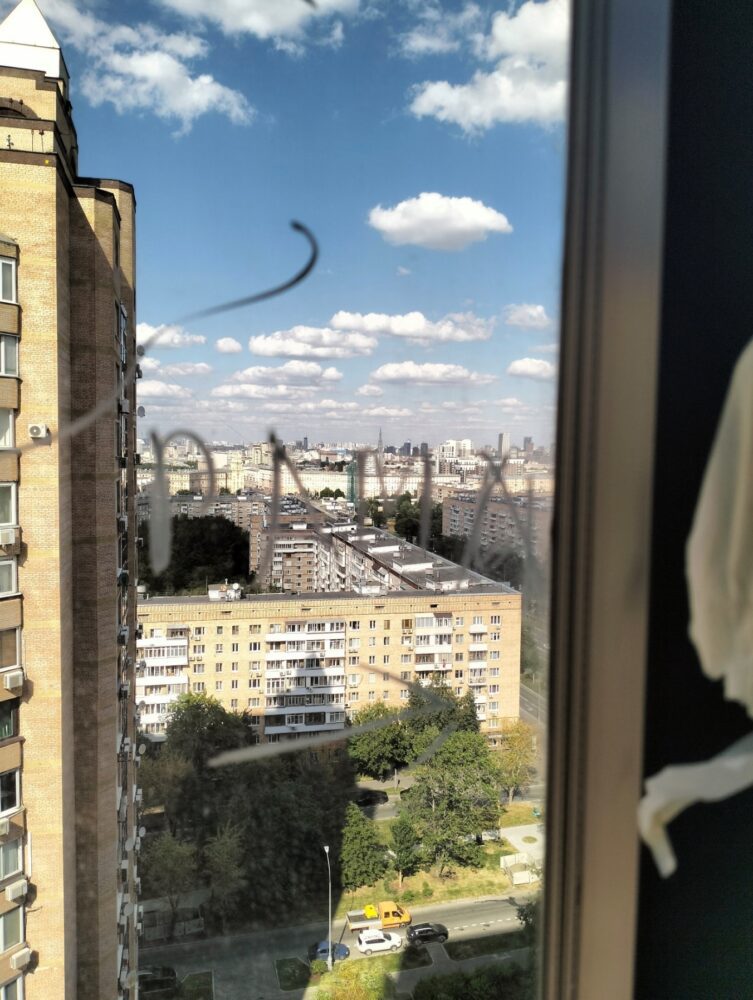

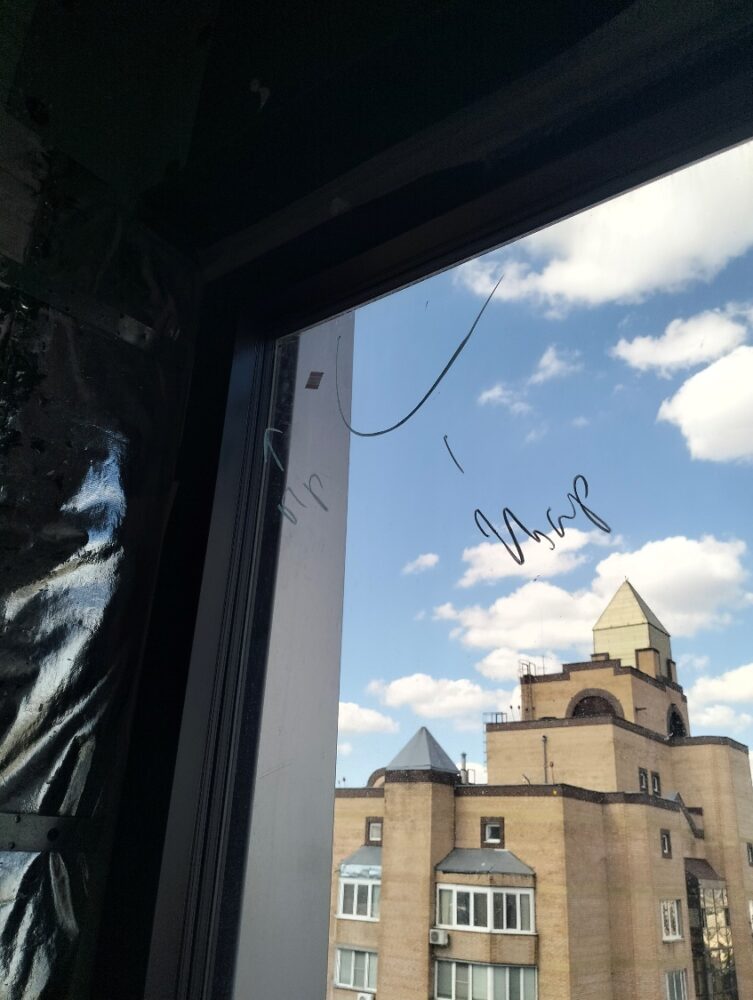

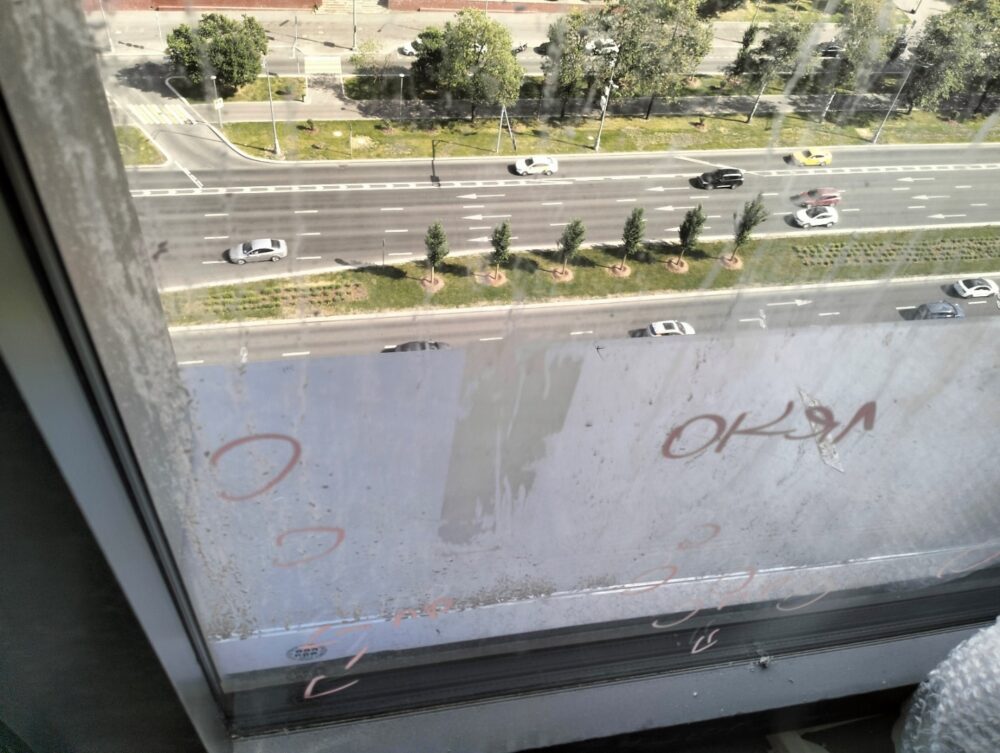

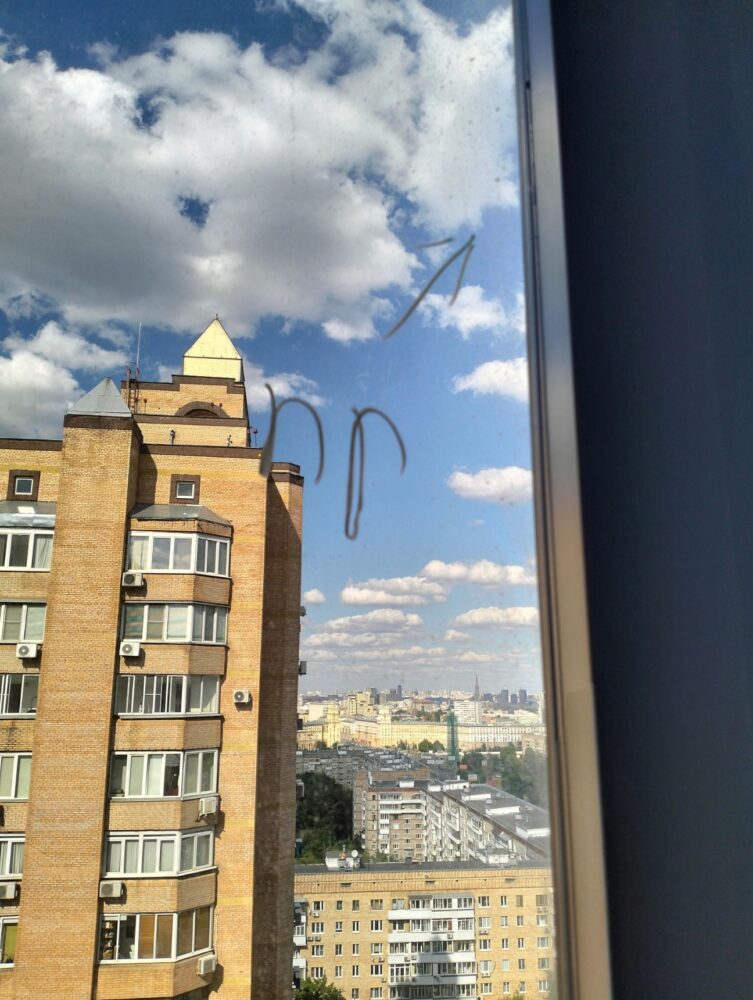

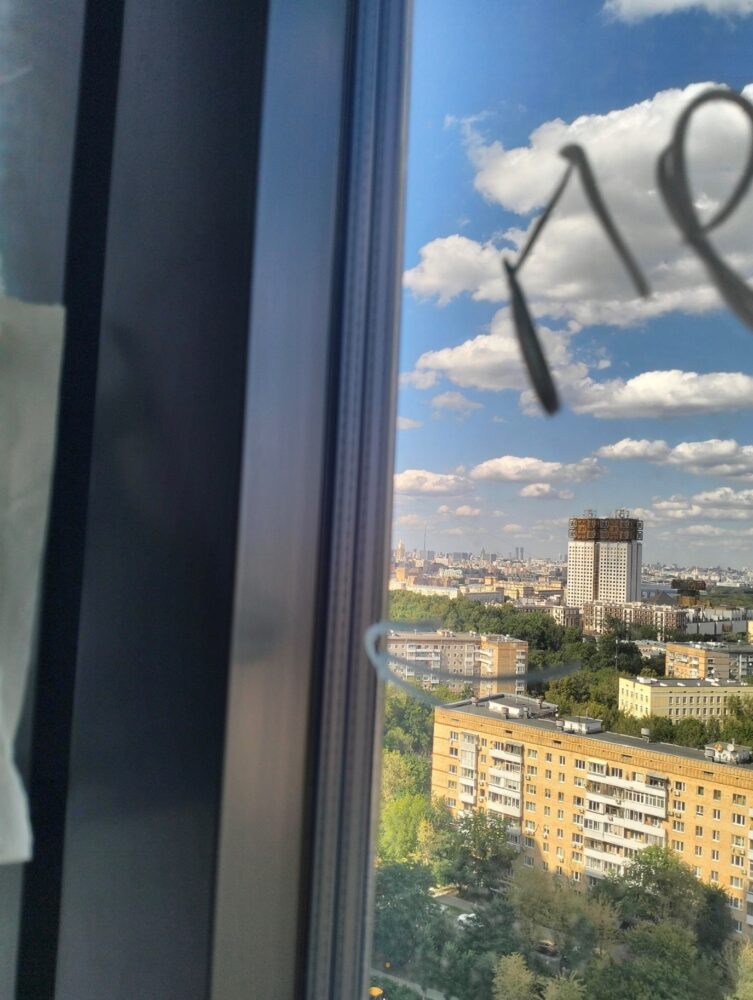

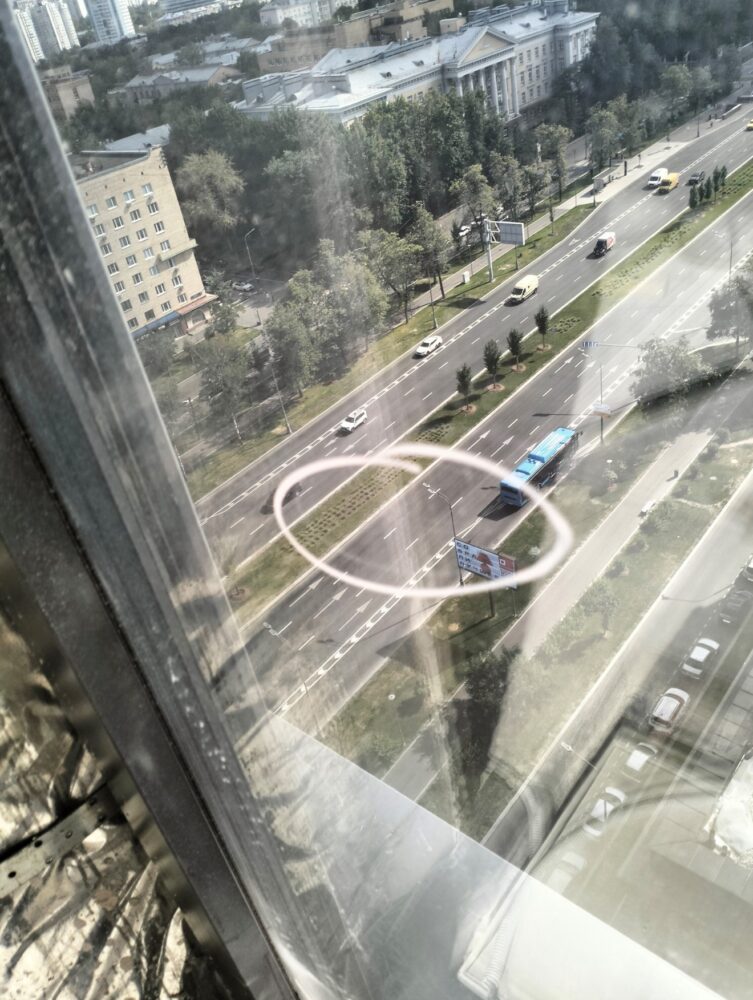

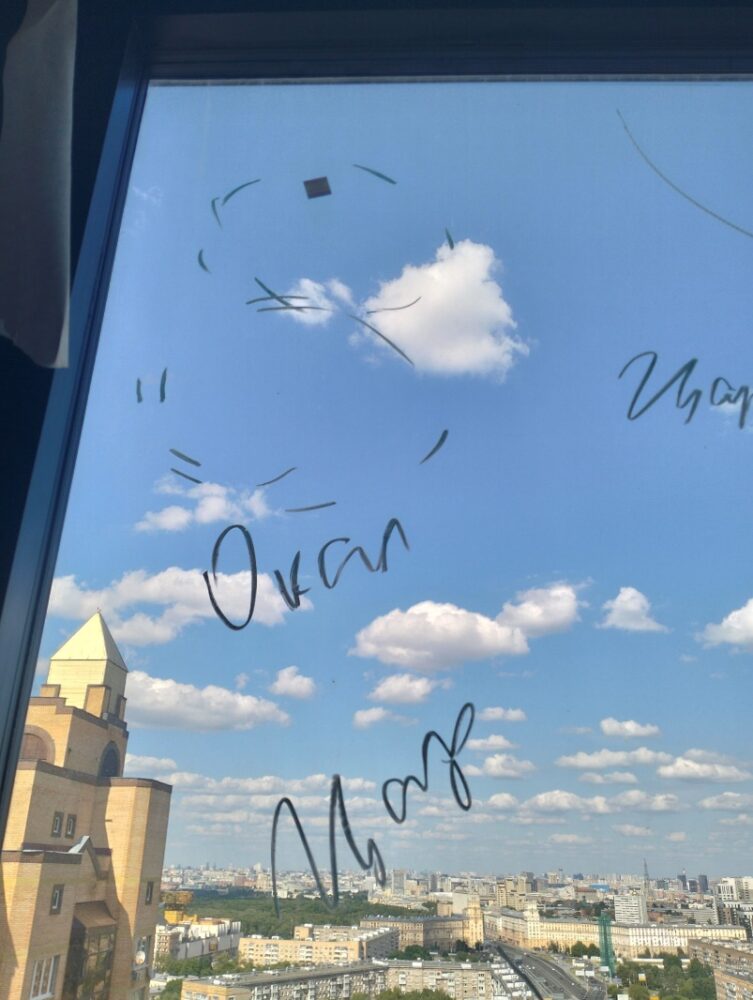

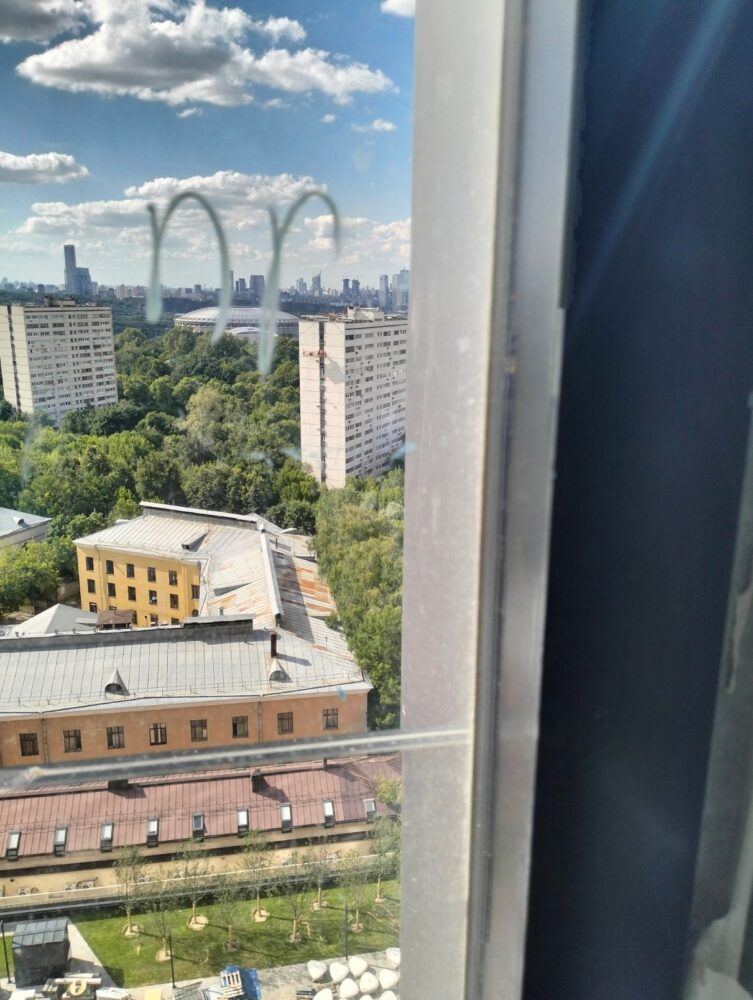

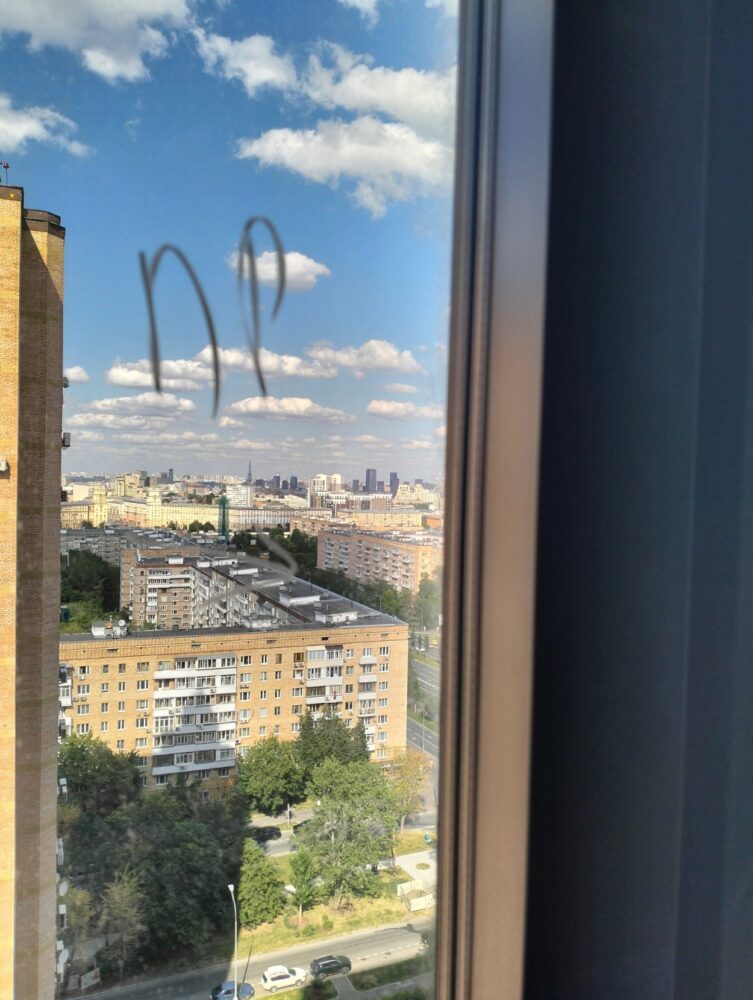

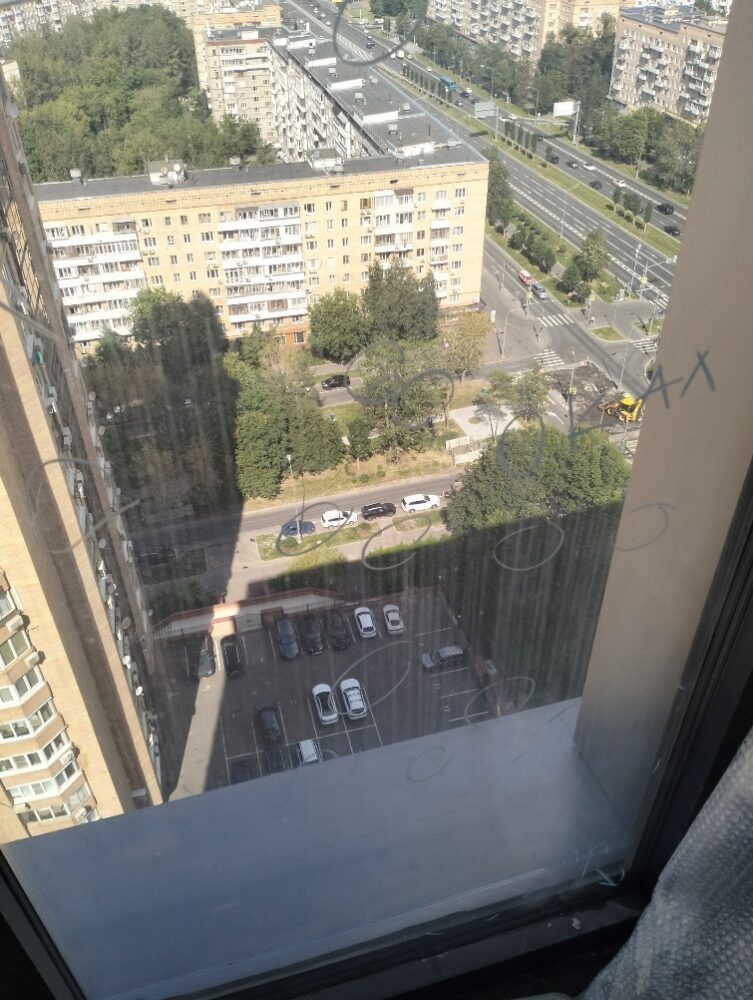

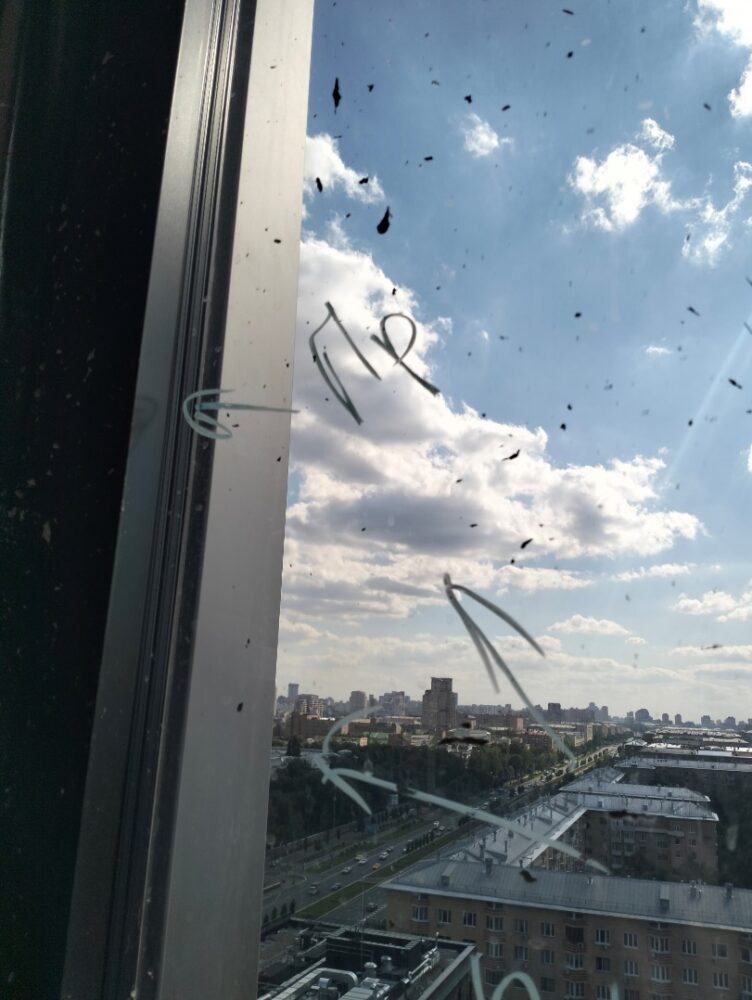

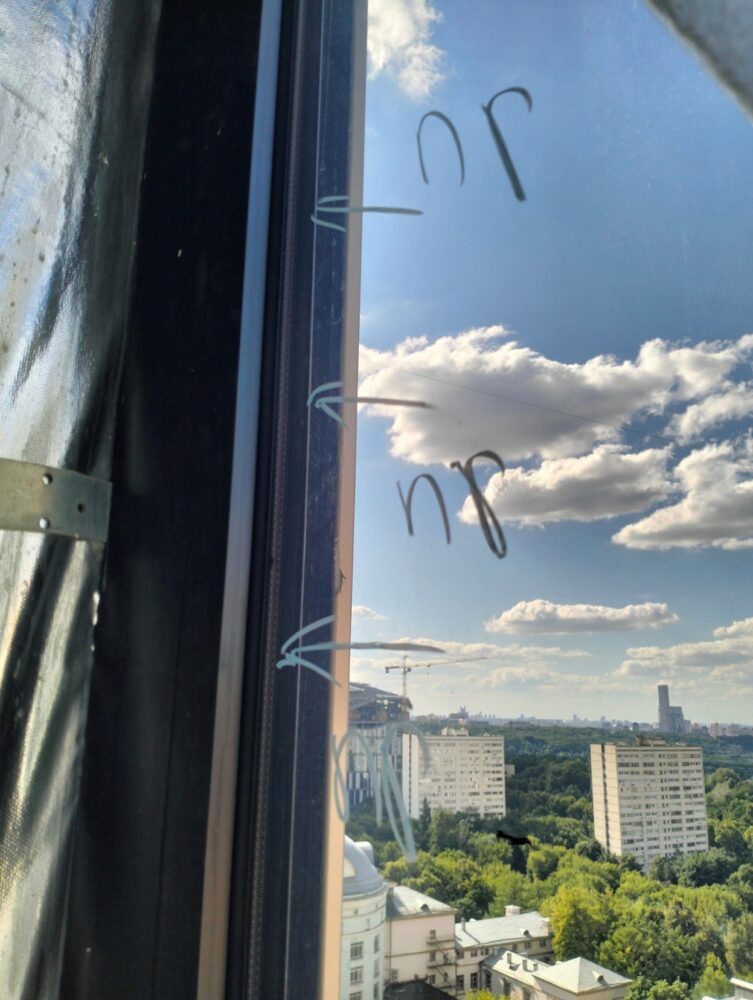

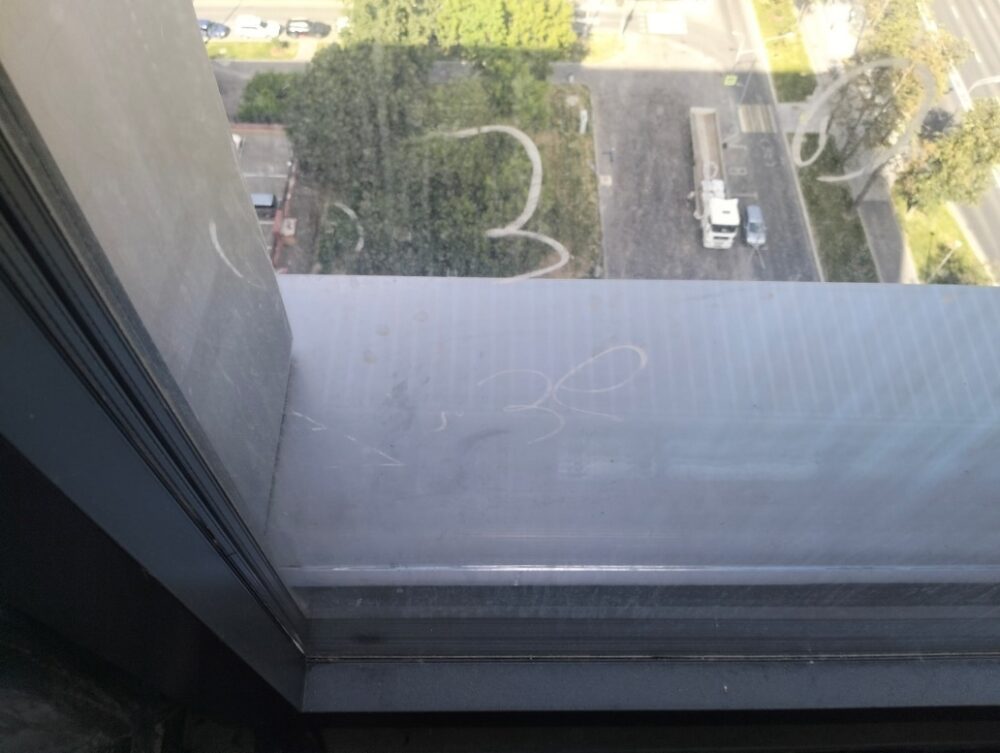

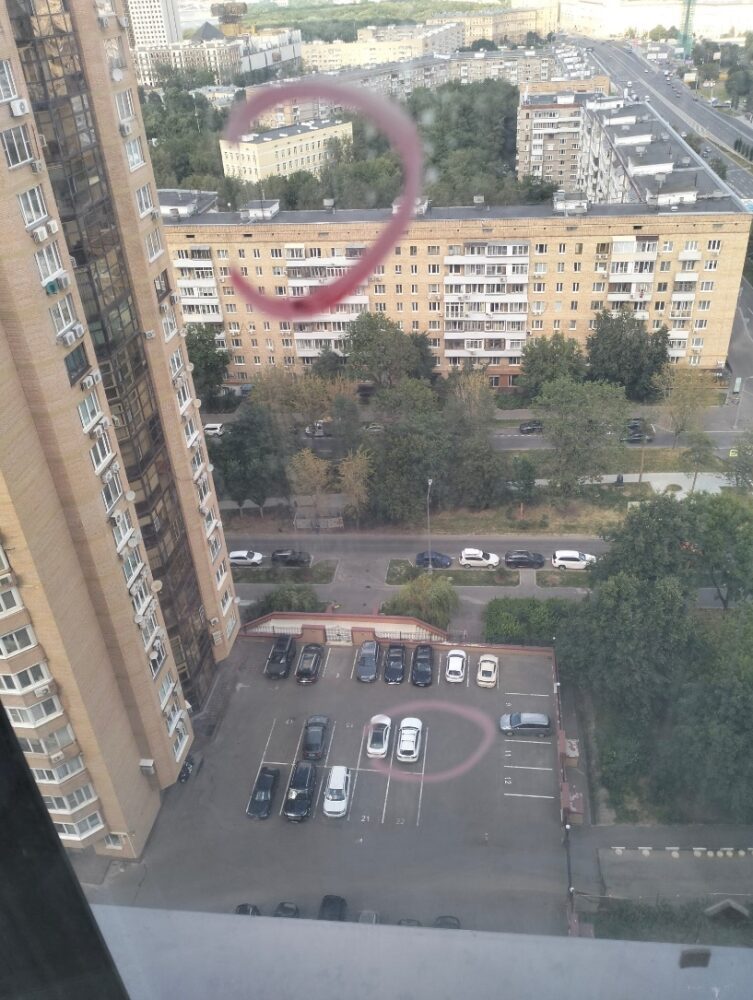

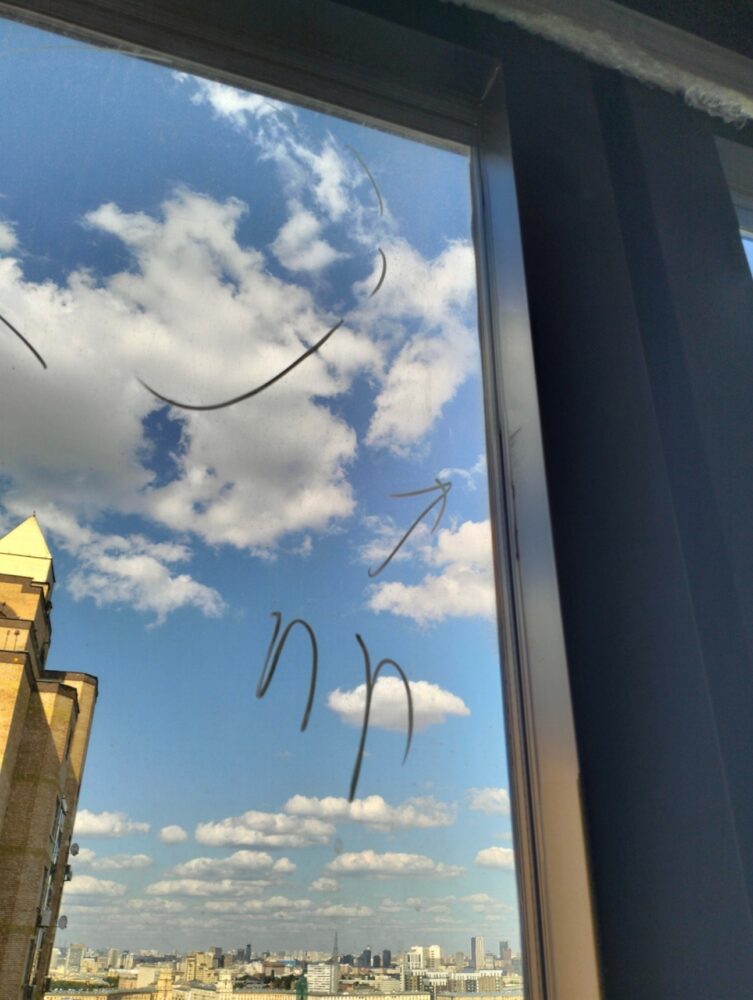

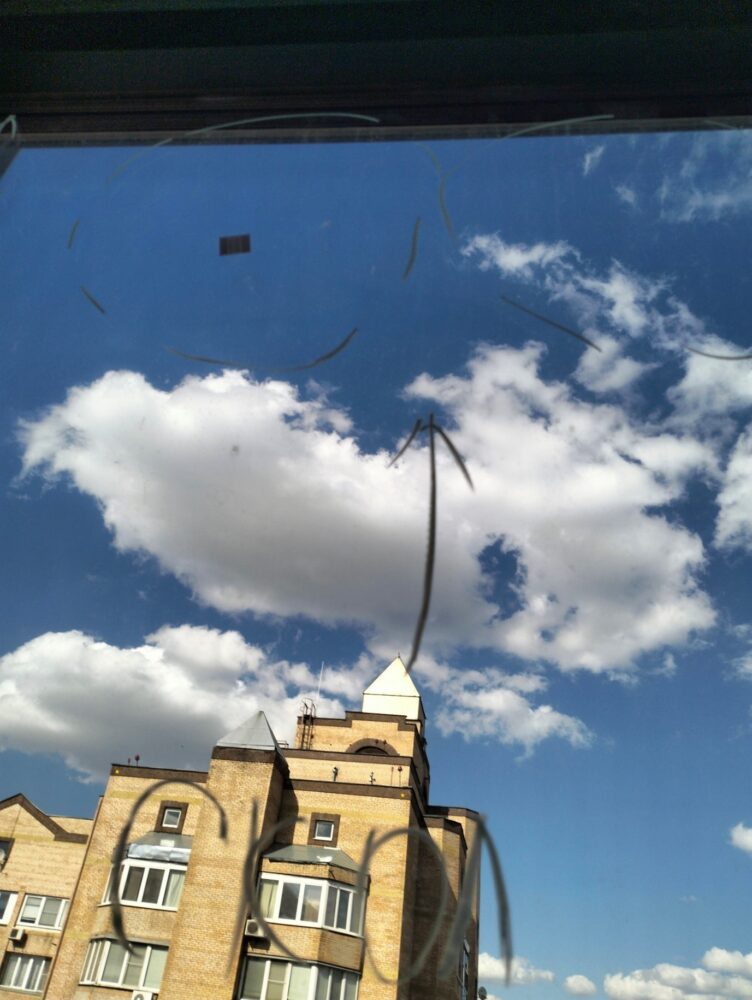

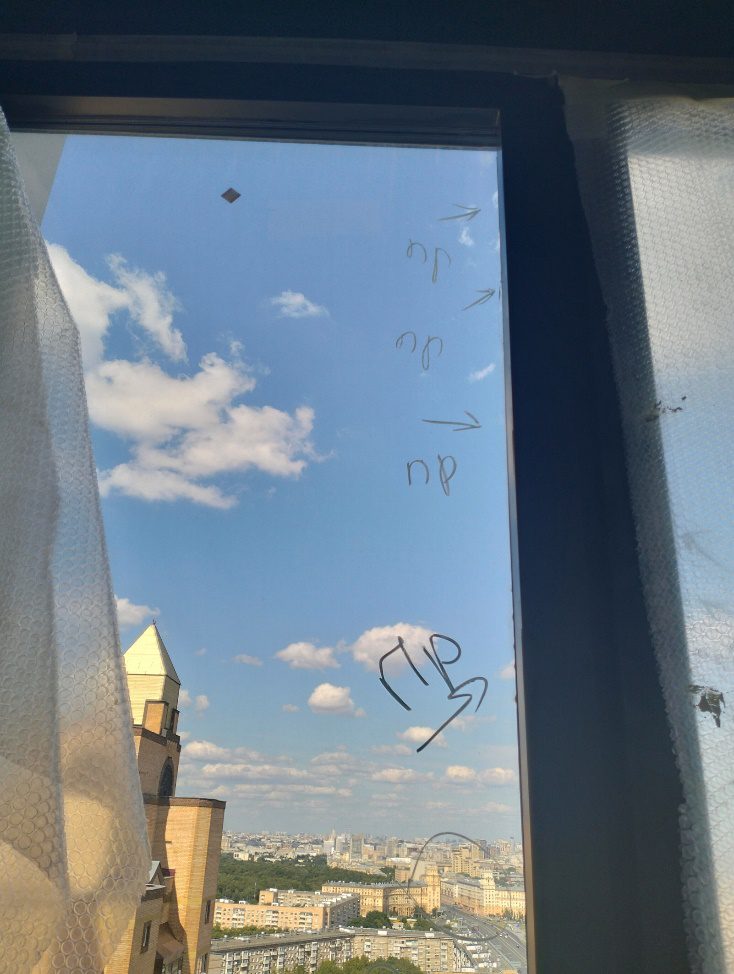

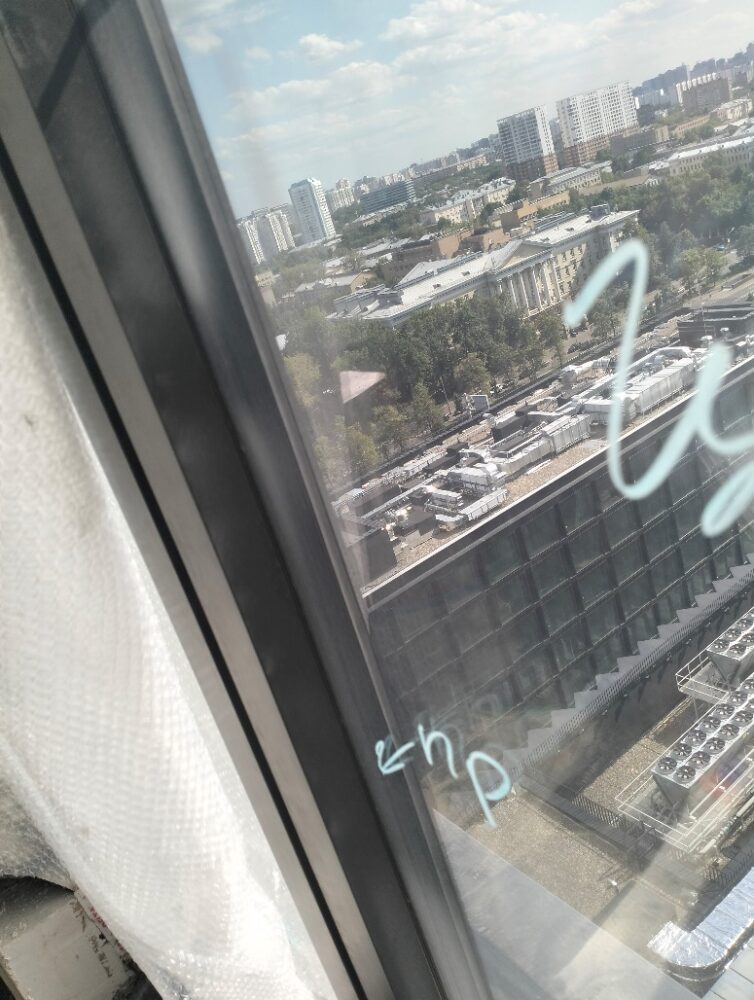

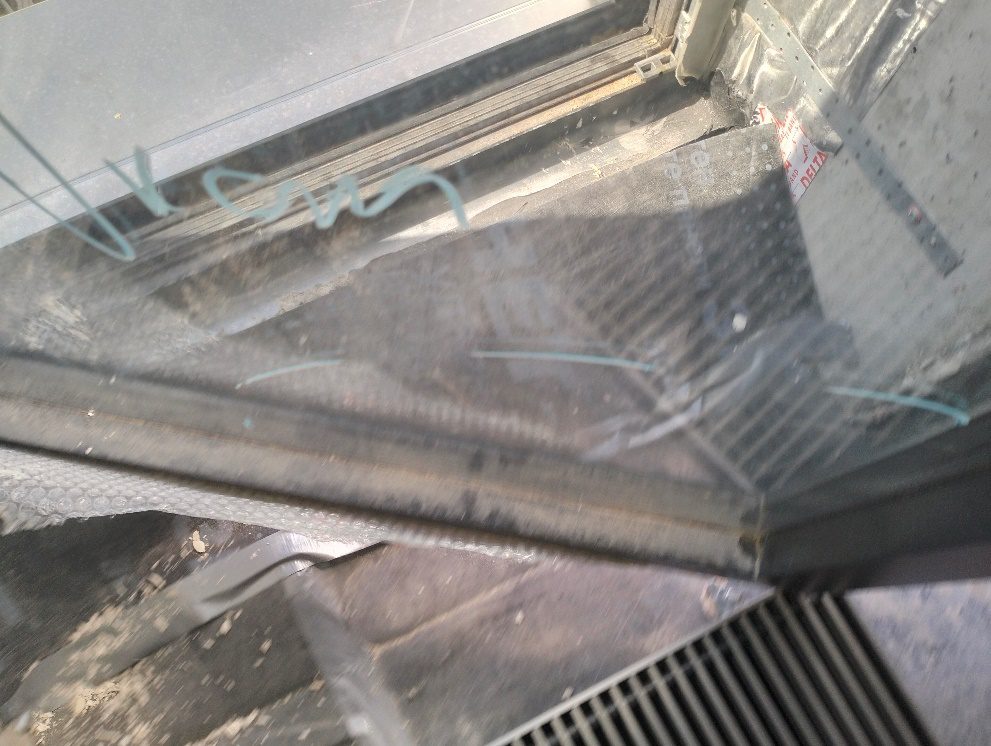

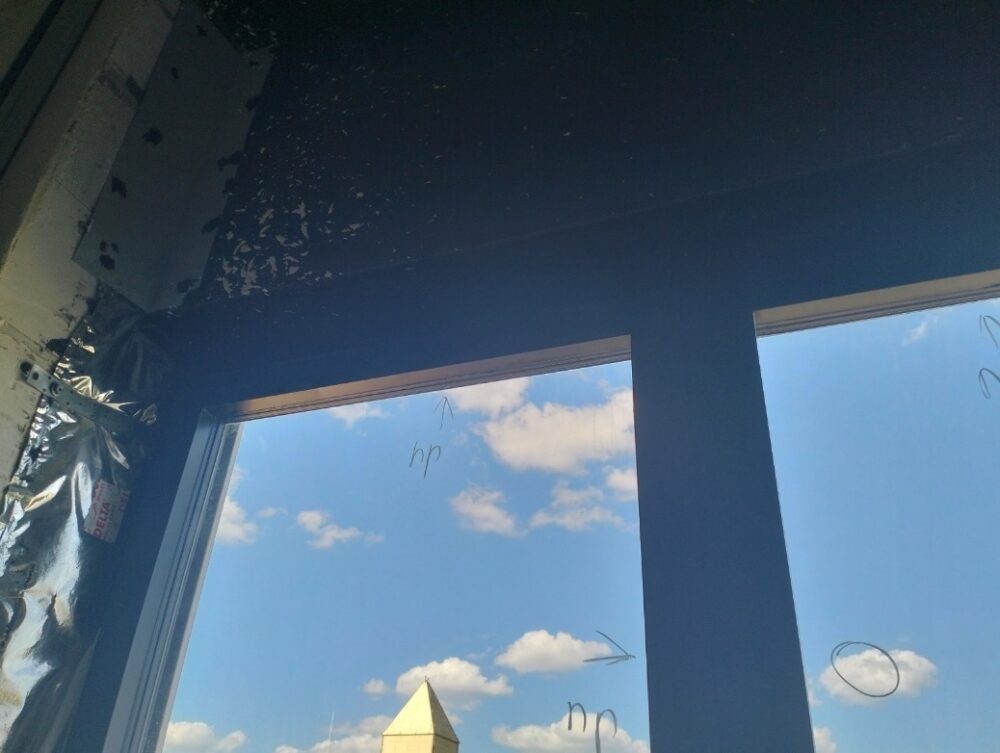

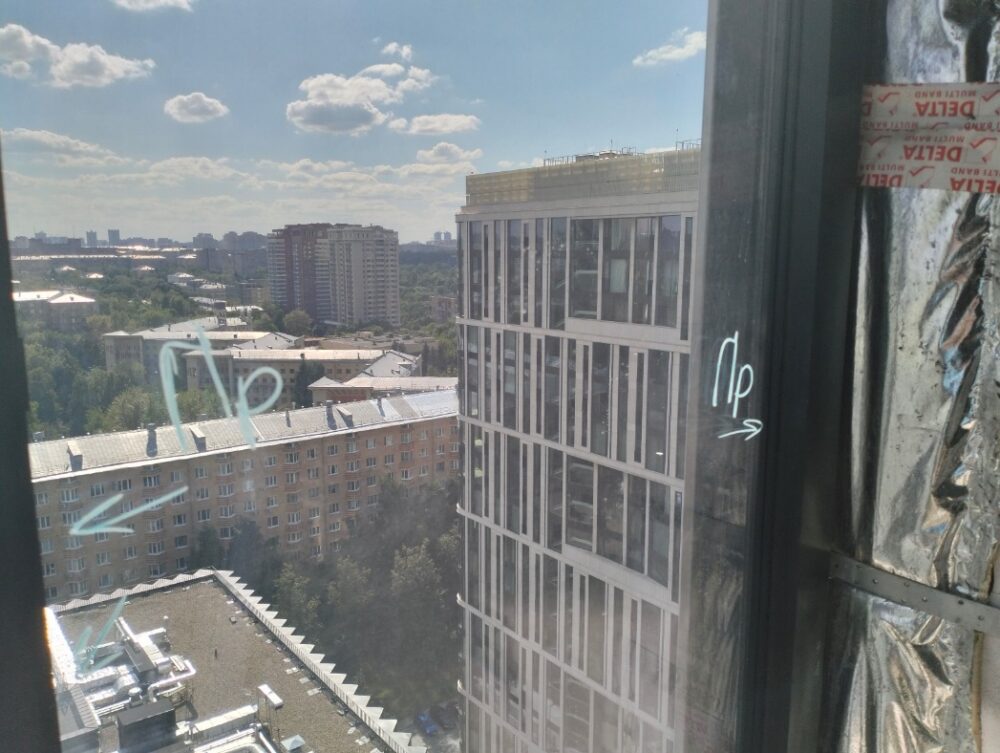

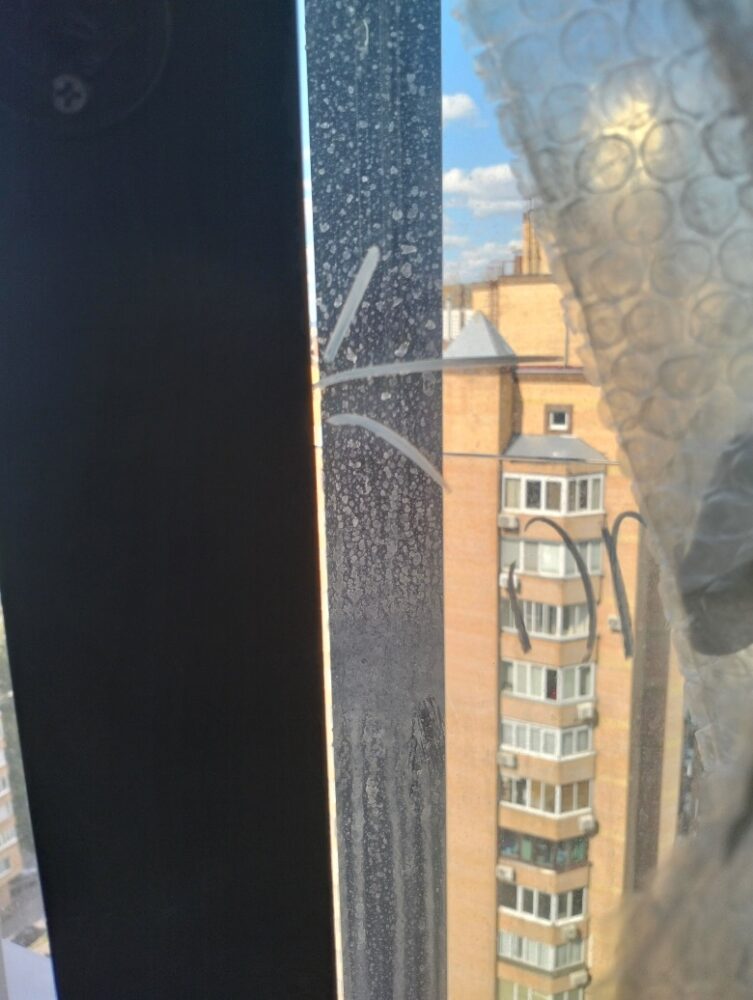

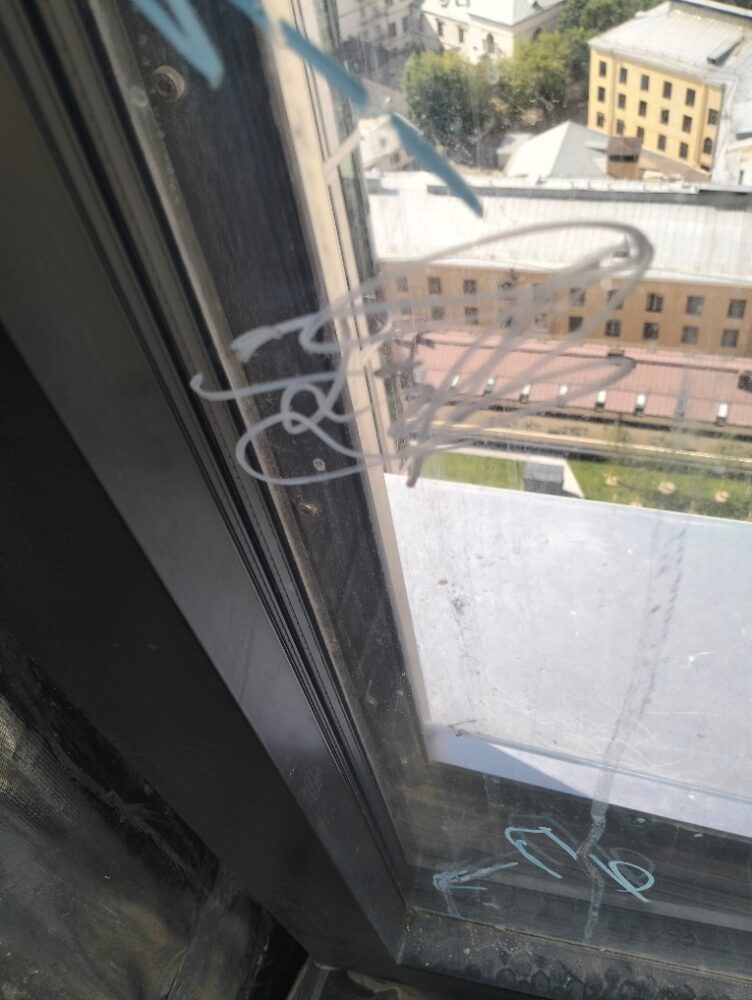

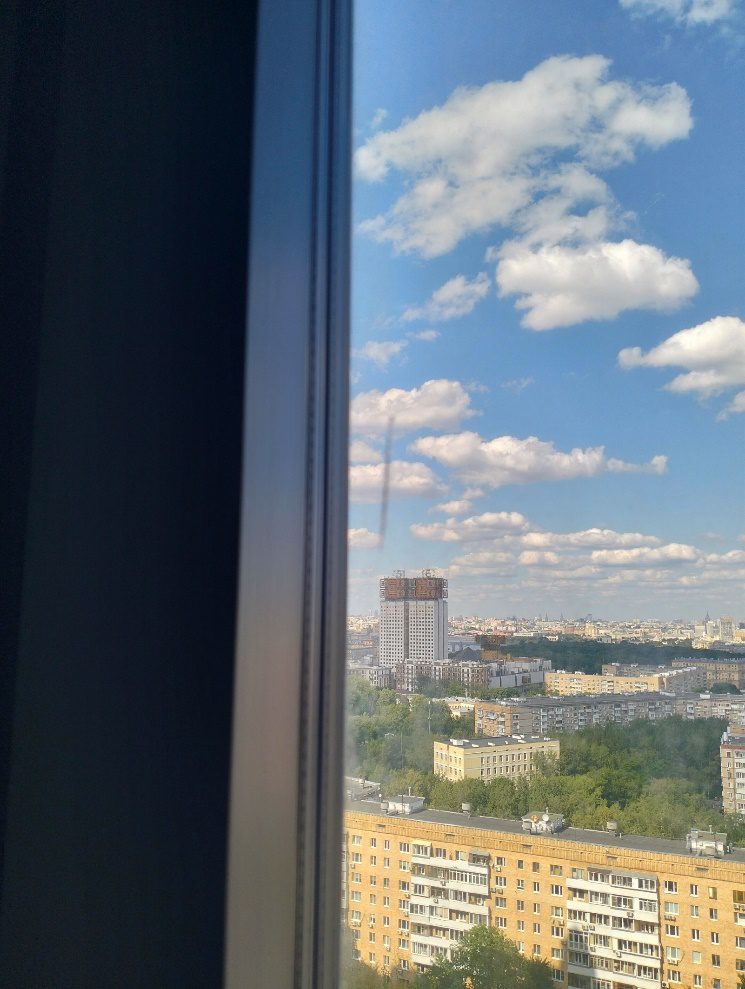

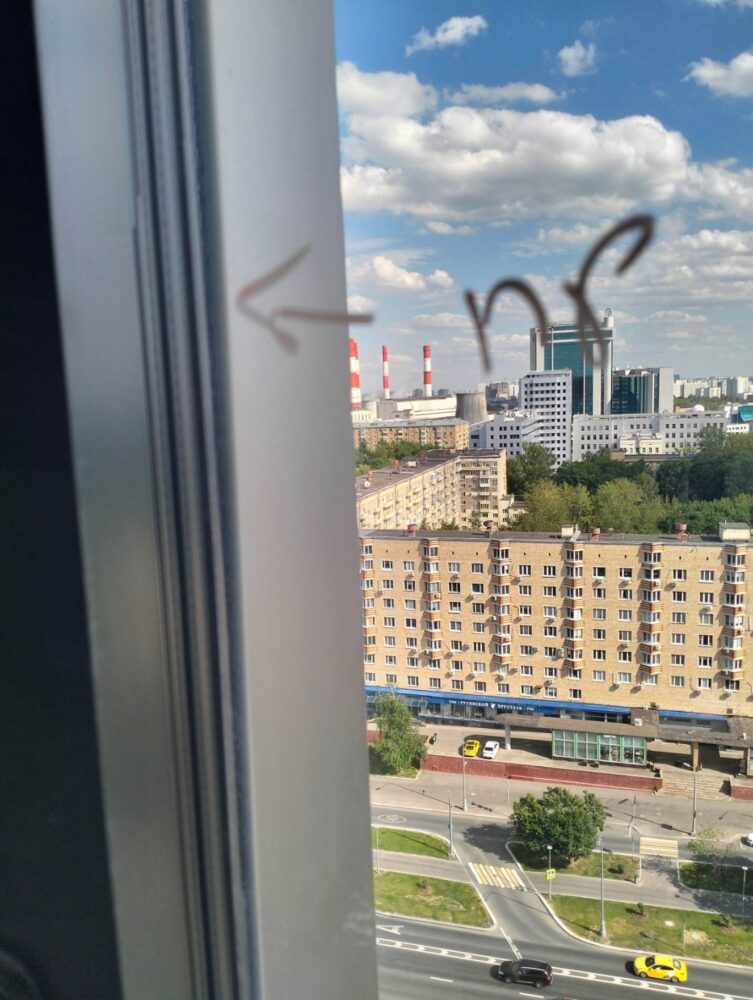

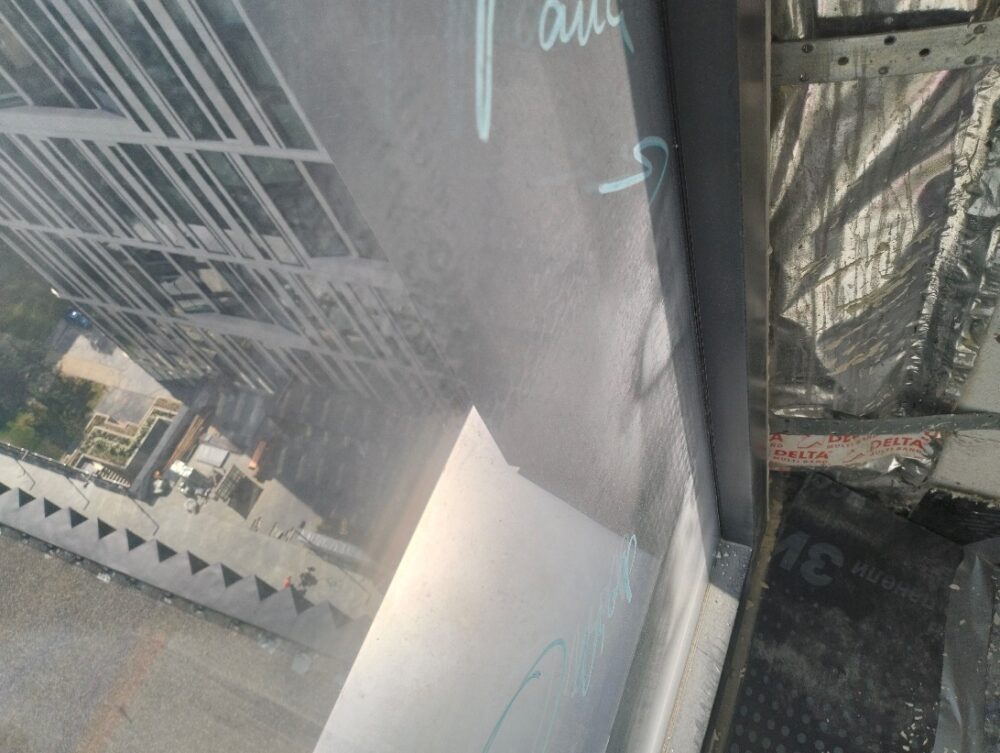

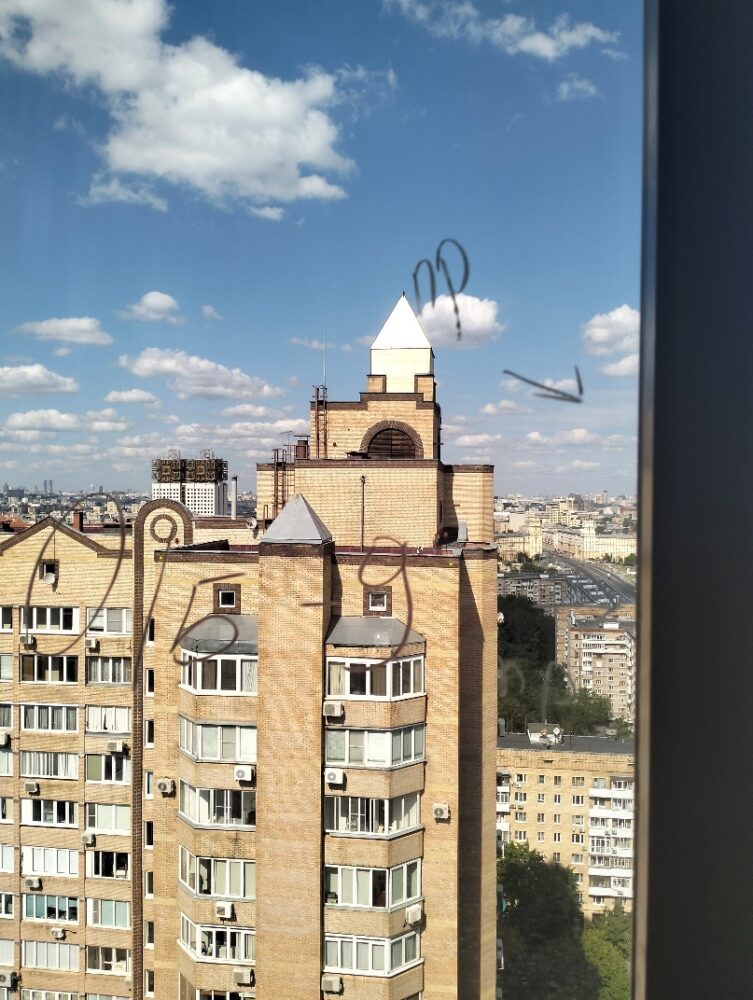

| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|

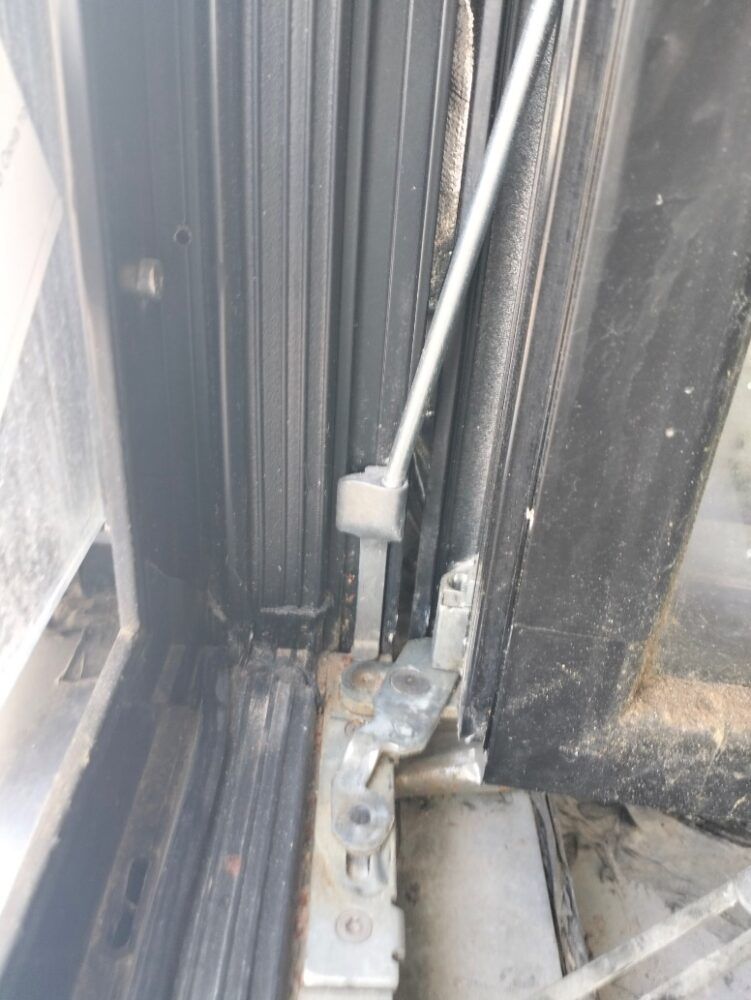

| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|

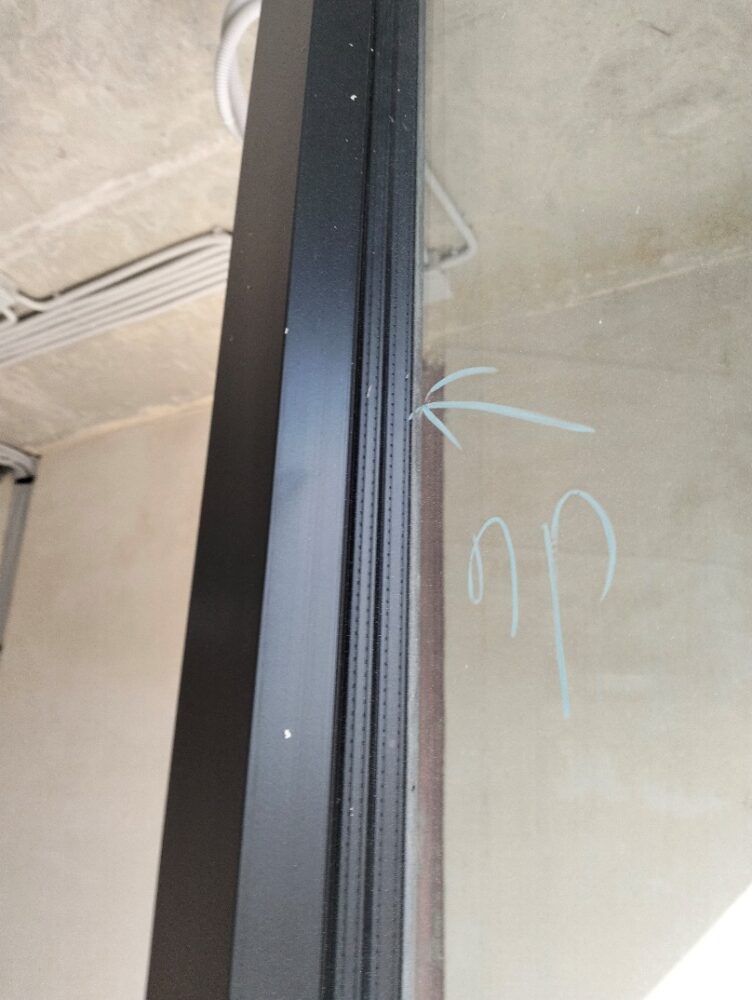

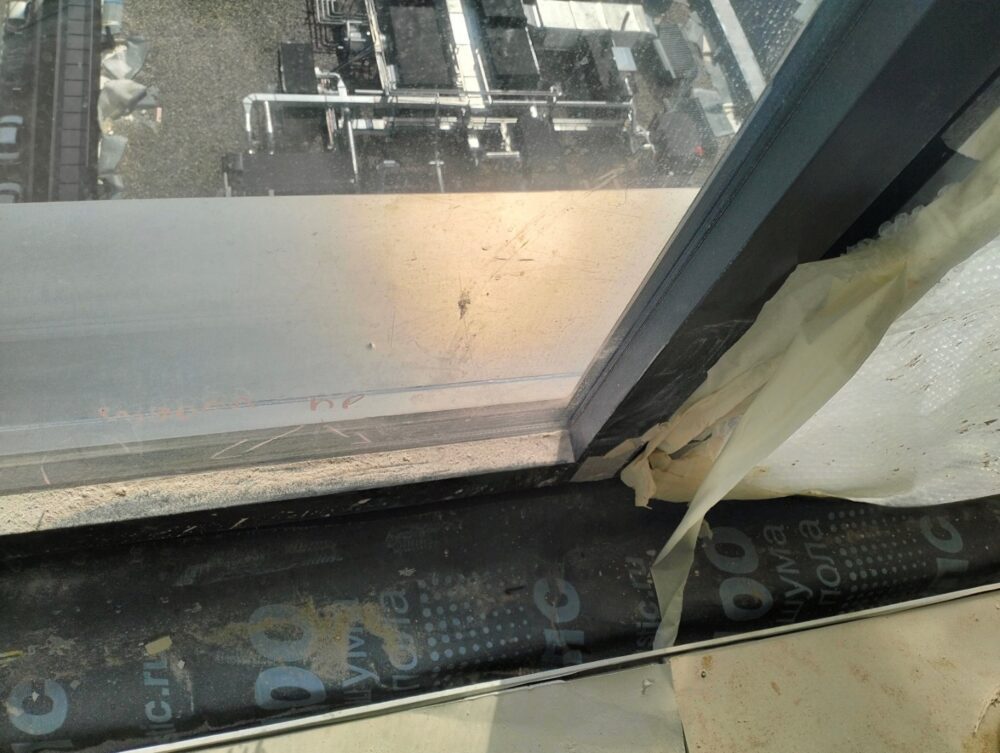

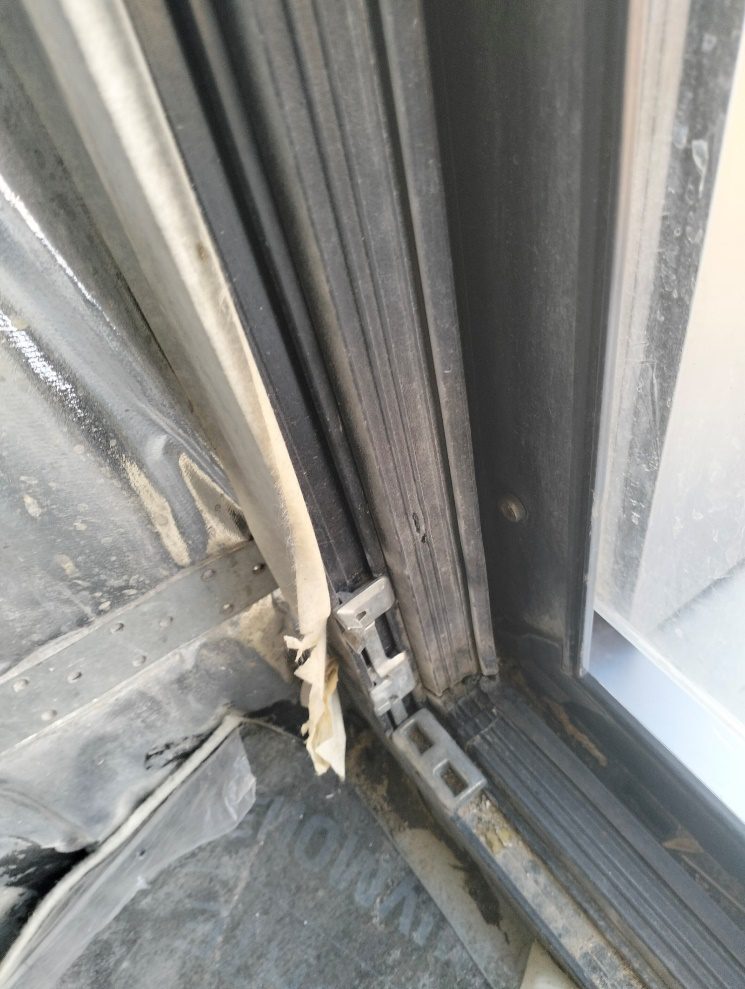

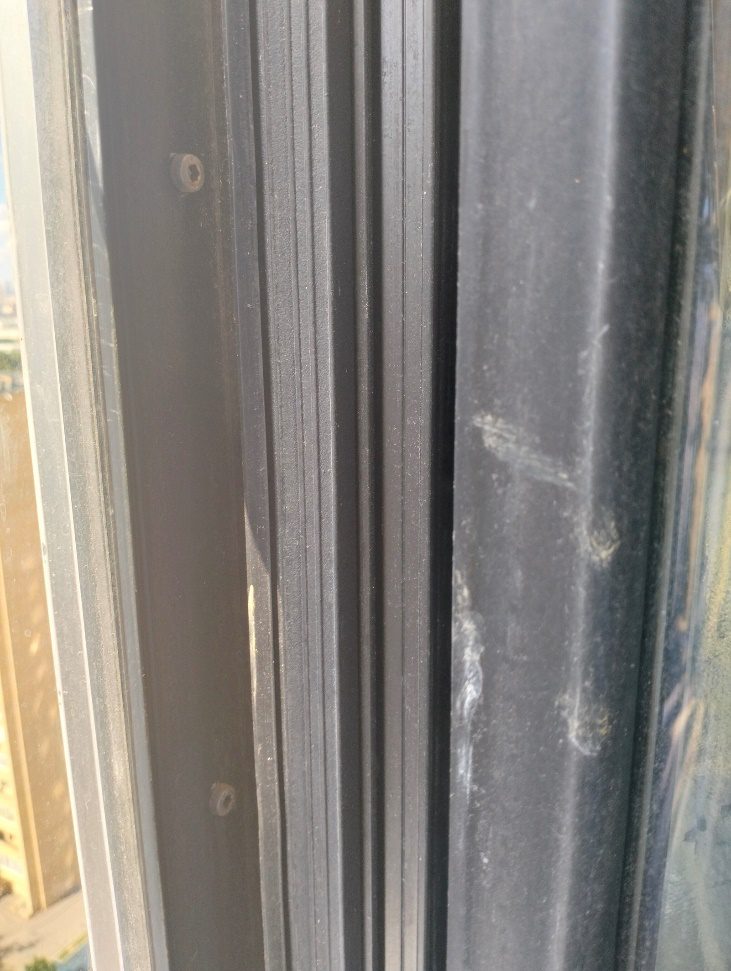

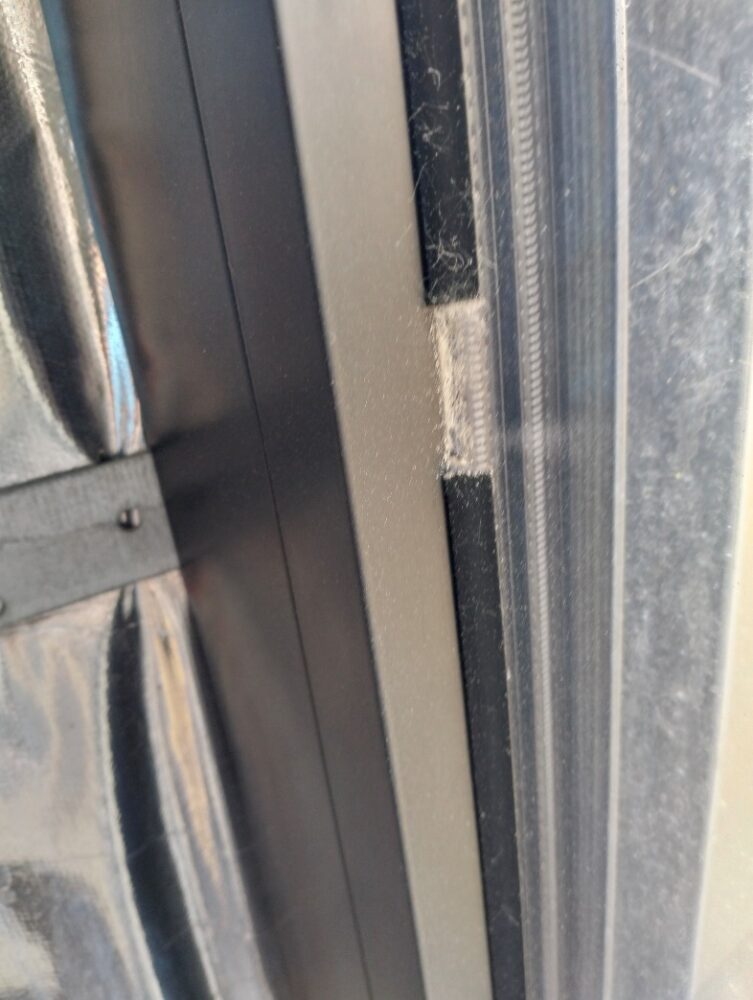

| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|

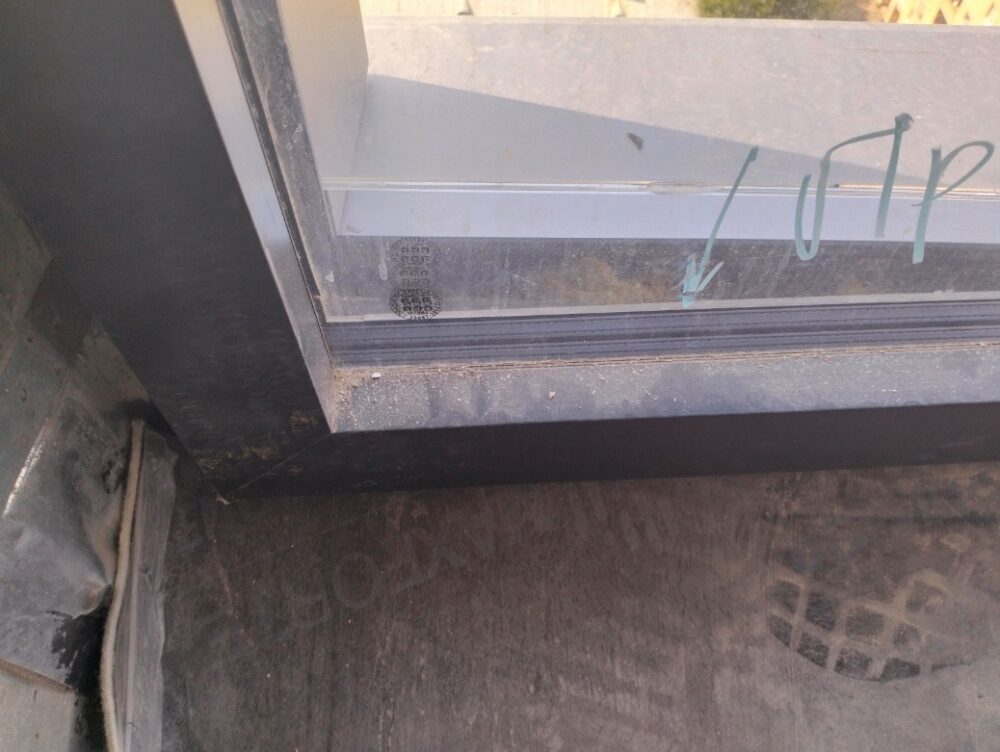

| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|

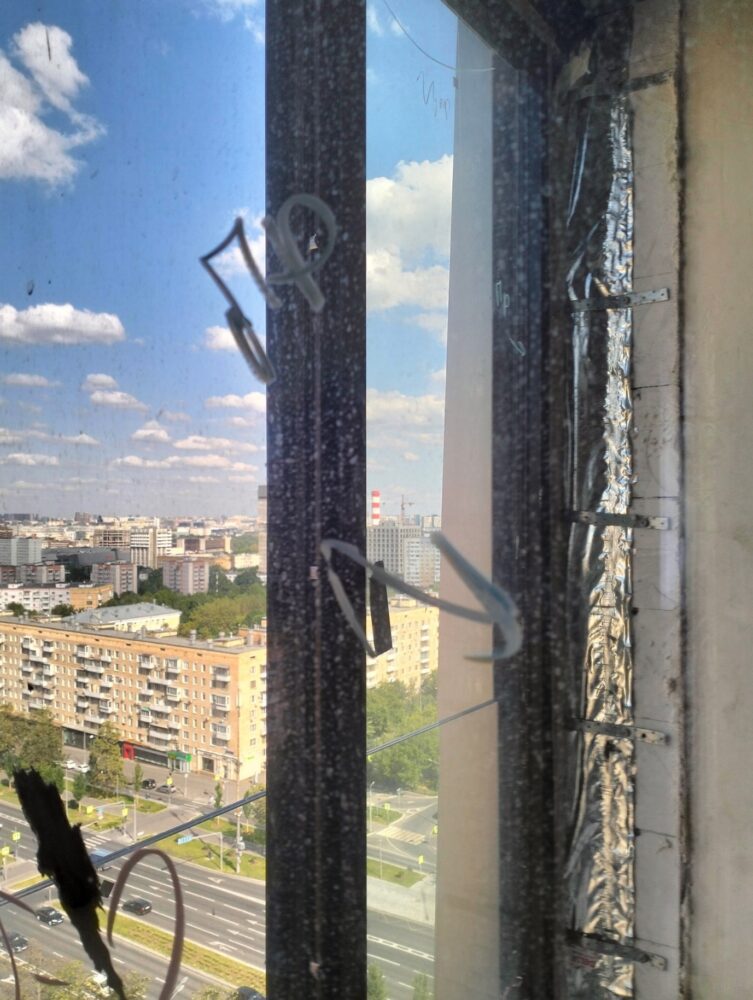

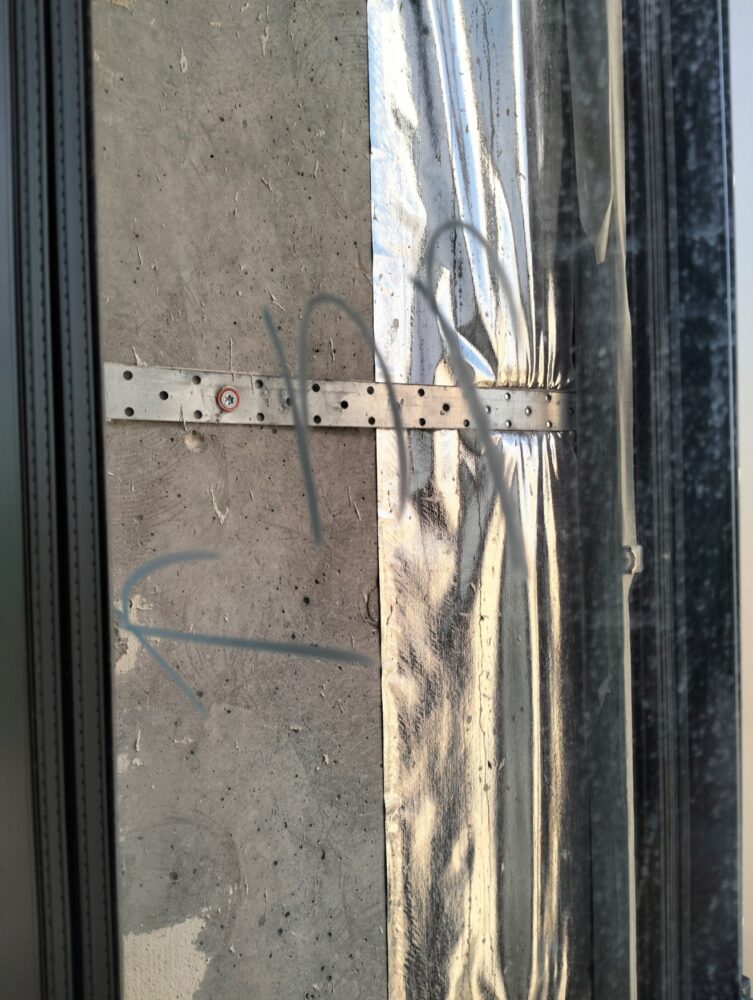

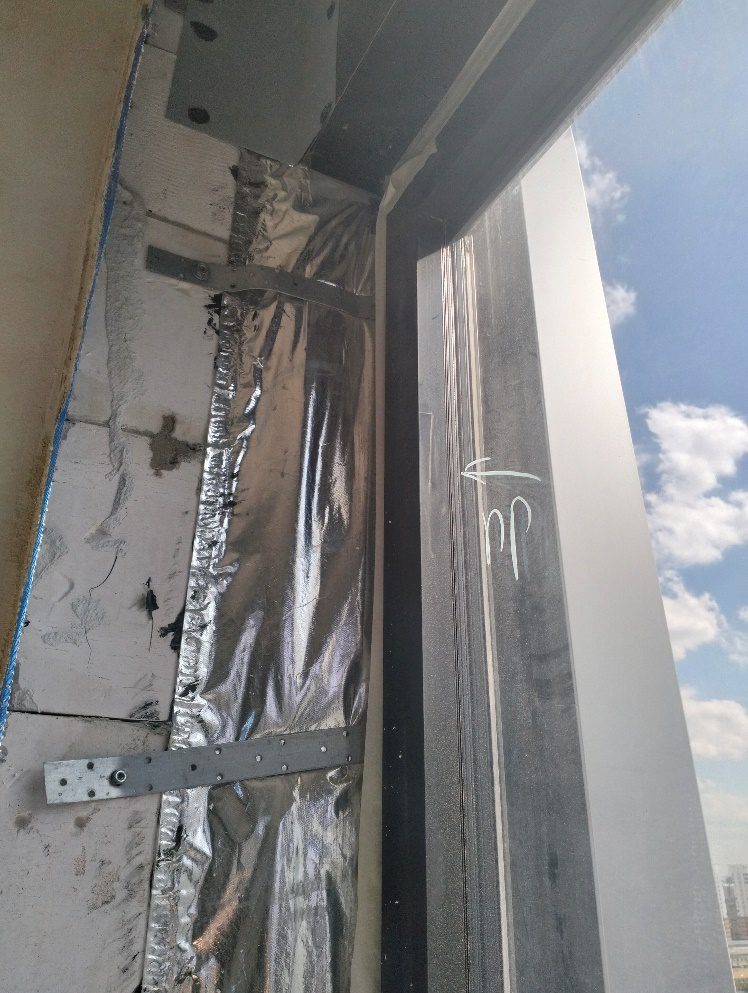

| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №16
Оконные блоки: ОК-1 – 30 шт.; ОК-2л – 3 шт.; ОК-2Р – 9 шт.; ОК-3Л – 2 шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №15
Оконные блоки: ОК-1 – 32 шт.; ОК-2л – 2шт.; ОК-2Р – 10 шт.; ОК-3Л – 1шт.; ОК – 3Р -1шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №14
Оконные блоки: ОК-1 – 30 шт.; ОК-2л – 3 шт.; ОК-2Р – 9 шт.; ОК-3Л – 2 шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №13
Оконные блоки: ОК-1 – 32 шт.; ОК-2л – 2шт.; ОК-2Р – 10 шт.; ОК-3Л – 1шт.; ОК – 3Р -1шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №12
Оконные блоки: ОК-1 – 30 шт.; ОК-2л – 3 шт.; ОК-2Р – 9 шт.; ОК-3Л – 2 шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №11
Оконные блоки: ОК-1 – 32 шт.; ОК-2л – 2шт.; ОК-2Р – 10 шт.; ОК-3Л – 1шт.; ОК – 3Р -1шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №10
Оконные блоки: ОК-1 – 30 шт.; ОК-2л – 3 шт.; ОК-2Р – 9 шт.; ОК-3Л – 2 шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №9
Оконные блоки: ОК-1 – 32 шт.; ОК-2л – 2шт.; ОК-2Р – 10 шт.; ОК-3Л – 1шт.; ОК – 3Р -1шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №8
Оконные блоки: ОК-1 – 30 шт.; ОК-2л – 3 шт.; ОК-2Р – 9 шт.; ОК-3Л – 2 шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №7
Оконные блоки: ОК-1 – 32 шт.; ОК-2л – 2шт.; ОК-2Р – 10 шт.; ОК-3Л – 1шт.; ОК – 3Р -1шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №6
Оконные блоки: ОК-1 – 30 шт.; ОК-2л – 3 шт.; ОК-2Р – 9 шт.; ОК-3Л – 2 шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №5
Оконные блоки: ОК-1 – 32 шт.; ОК-2л – 2шт.; ОК-2Р – 10 шт.; ОК-3Л – 1шт.; ОК – 3Р -1шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №4
Оконные блоки: ОК-1 – 30 шт.; ОК-2л – 3 шт.; ОК-2Р – 9 шт.; ОК-3Л – 2 шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
| Этаж №3
Оконные блоки: ОК-1 – 32 шт.; ОК-2л – 2шт.; ОК-2Р – 10 шт.; ОК-3Л – 1шт.; ОК – 3Р -1шт.; ОК – 2И-12 шт.; ОК- 3И- 2 шт. |
|||||
| Дефекты (сколы, царапины) поверхности оконных рам. | Нарушение СТО НОСТРОЙ 2.23.62-2012. Окна. Часть 2 Правила производства монтажных работ, контроль и требования к результатам работ», Таблица 3, Оконные блоки: на лицевой поверхности должны отсутствовать повреждения и дефекты.
Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233. Нарушение ГОСТ 34378-2018 таблица Л.1: Монтажные работы – монтаж оконного (дверного балконного) блока. Показатели внешнего вида поверхностей оконного блока – отсутствие повреждений и дефектов. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.2
13.3 14.2 14.3 14.5 |
|
| Окалина, царапины, наклейки на стеклопакетах. | Нарушение СНиП 3.04.01-87 Табл. №15:
Поверхность стекол и стеклоконструкций должна быть должна быть без трещин, царапин, выколов, пробоин, без следов замазки, раствора, краски, жировых пятен и тд. |
Не соответствует | Дефект значительный, явный,
неустранимый |
13.5
14.8 14.9 |
|
| Запирающие устройства балконных дверей не обеспечивают надежное запирание. | Нарушение ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» 5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.5.3.4 Оконные приборы должны обеспечивать эргономические требования ГОСТ 30777: — по усилию, прикладываемому к ручкам распашных створок (полотен) для их открывания; — усилию к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки; — по максимальному крутящему моменту, прикладываемому к ручке и необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т.е. при изменении положения ручки из положения «открыто» в положение «закрыто» и наоборот); Нарушение требований каталога фурнитуры ROTO. |
Не соответствует | Дефект значительный, явный, устранимый | 13.3
14.3 |
|
| Частичное отсутствие уплотняющих прокладок в опорных элементах. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.5.2.2 Установку стеклопакетов в рамочные элементы выполняют с применением опорных, фиксирующих подкладок и уплотняющих прокладок из эластичных полимерных материалов в соответствии с требованиями ГОСТ 23166. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Прилегание уплотняющих прокладок к стеклопакету и створкам не плотное. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей» п.5.2.13 Прилегание прокладок должно быть плотным, препятствующим проникновению воды. | Не соответствует | Дефект значительный, явный, неустранимый | 13.3
14.3 |
|
| Количество крепежных элементов не соответствует проектному. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания. 10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации. |
Не соответствует | Дефект значительный, явный, неустранимый | 13.1
14.1 |
|
| Окончание монтажных работ не подтверждено актом сдачи-приемки. | ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей:
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке. |
Не соответствует | Дефект значительный, явный, устранимый | 13 и 14 полностью | |
*В связи с единообразностью обнаруженных недостатков (дефектов) на всех оконных конструкциях, в фотоматериалах отображены образцы типовых недостатков (дефекты), не отражающие их общее количество.
На основании выявленных дефектов и согласно ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения»: к терминам «Критический дефект», «Значительный дефект» и «Малозначительный дефект» (пп. 43, 44, 45), специалист приходит к выводу, что выявленные при осмотре дефекты оконных конструкций, по совокупности, являются критическими.
Характер выявленных дефектов (повреждений) оконных конструкций означает недопустимое изменение эксплуатационных качеств, при которых оконные конструкции функционально непригодны и отрицательно влияют на дальнейшую эксплуатацию здания.
Для восстановления эксплуатационной пригодности оконных конструкций здания, необходимо произвести работы по их демонтажу с последующем монтажом, с учетом требований ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей», ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» и других нормативных аргументов.
Согласно ГОСТ 21519-2022 «Блоки оконные и из алюминиевых профилей»:
5.1 Общие требования
5.1.1 Изделия должны соответствовать требованиям настоящего стандарта, ГОСТ 23166 и изготовляться по конструкторской и технологической документации, оформленной в соответствии с требованиями ГОСТ 2.102 и ГОСТ 3.1001 и утвержденной руководителем предприятия-изготовителя.
5.1.2 Силовые профильные элементы оконных и дверных балконных блоков (импосты, штульпы, угловые соединители и пр.) должны быть рассчитаны на значение прогиба от действия ветровой нагрузки, собственного веса и климатического исполнения изделия с учетом требований нормативных документов.
5.2 Требования к конструкции
5.2.1 Требования к конструктивному исполнению изделий должны исходить из требований к функциональному назначению помещений в соответствии с ГОСТ 23166 и нормативных документов
, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт.
5.2.3 Угловые соединения рамочных элементов следует изготовлять с закладными деталями (соединительными уголками) на механических связях с помощью крепежных изделий — штифтов или винтов либо способом обжима (опрессовки) с применением двухкомпонентного быстротвердеющего клея.
При угловом соединении комбинированных профилей с термоизоляционными вставками соединительные уголки устанавливают в наружную и внутреннюю камеры.
Импостные соединения должны быть собраны с помощью закладных деталей с механическим креплением штифтами или винтами. Допускается применение Т-образных и крестообразных соединений. При этом прочность соединения импоста с рамочными деталями должна быть не ниже прочности, установленной для угловых соединений.
Конструктивные решения соединений приводят в конструкторской документации на конкретные виды изделий. Примеры конструкций угловых соединений профилей, узлов крепления импоста и угловых соединений створки и коробки приведены в приложении А.
5.2.4 Конструктивные решения притворов створок включают в себя импостные и безимпостные (штульповые) притворы.
5.2.5 Способы (виды) открывания оконных и дверных балконных блоков должны соответствовать ГОСТ 23166, ГОСТ 30777.
Требования к выбору видов открывания должны учитывать безопасность в эксплуатации в соответствии с ГОСТ 23166, соблюдение эргономических требований, а также конструктивные решения в части обеспечения надежности и прочности, установленные в ГОСТ 30777.
5.2.7 Тип, число и место расположения петель и запирающих приборов в изделии устанавливают в конструкторской документации в соответствии с рекомендациями изготовителей профилей и фурнитуры.
5.2.12 Стеклопакеты и стекла в изделиях следует устанавливать на жестких полимерных подкладках. Схемы расстановки подкладок должны соответствовать ГОСТ 23166 и приводиться в рабочих чертежах.
Конструкция подкладок должна исключать возможность касания стеклопакетом (стеклом) алюминиевых поверхностей и смещения подкладок при эксплуатации изделий.
5.2.13 Уплотнение притворов створок выполняют с помощью эластичных полимерных уплотняющих прокладок по ГОСТ 30778, установленных плотно в пазы профилей по всему периметру притвора.
Число контуров уплотняющих прокладок в притворах устанавливают в рабочей документации изготовителей оконных блоков в зависимости от назначения и специфики конструкции оконного (балконного дверного) блока, но не менее двух. Прилегание прокладок должно быть плотным, препятствующим проникновению воды. Уплотняющие прокладки должны быть изготовлены из атмосфероморозостойких эластичных полимерных материалов по ГОСТ 30778 или другим нормативным документам, утвержденным в установленном порядке.
5.2.16 Конструкция оконных блоков с наличием неоткрывающихся створок или глухого остекления должна соответствовать требованиям ГОСТ 23166-2021 (раздел 6).
5.2.17 Конструкция изделий должна обеспечивать невозможность демонтажа элементов с наружной стороны.
5.2.18 Для обеспечения требований ГОСТ 23166 к приведенному сопротивлению теплопередаче изделия для отапливаемых помещений следует изготовлять из комбинированных профилей с термовставками и/или заполненных термоизоляционными материалами.
5.2.20 Для повышения сопротивления ветровой нагрузке в конструкции оконных и балконных блоков следует применять типы профилей, определенные системодателем, петли и ответные планки во взломоустойчивом исполнении, многоточечную систему запирания, упрочненные крепежные изделия и иные мероприятия в соответствии с рекомендациями ГОСТ 23166, ГОСТ 31462.
5.2.21 Для обеспечения устойчивости и прочности крупногабаритных изделий рекомендуется применять технологию вклейки стеклопакетов в соответствии с ГОСТ 31462.
5.2.22 Витринные оконные блоки должны иметь класс устойчивости к взлому в зависимости от динамической нагрузки (удар мягким телом) не ниже ПВ2 согласно ГОСТ 31462.
5.2.23 Изделия должны быть защищены от коррозии согласно требованиям нормативных документов, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт. Алюминиевые элементы изделий должны иметь защитно-декоративное покрытие в соответствии с требованиями ГОСТ 22233.
5.2.24 Изделия могут иметь декоративную облицовку из различных материалов с внутренней стороны. Требования к лакокрасочному покрытию деревянных облицовочных профилей устанавливают в договоре на изготовление изделий, но не ниже класса II по ГОСТ 24404.
5.2.27 Изделия должны быть надежными при эксплуатации и выдерживать расчетную ветровую и иные действующие нагрузки согласно ГОСТ 23166, ГОСТ 31462.
10 Общие требования к монтажу
10.1 Требования к монтажу изделий, включая устройство монтажных швов в узлах примыкания изделий к стенам, устанавливаются в конструкторской и проектной документации на конкретные варианты узлов примыканий согласно ГОСТ 30971 и иным нормативным документам на монтаж изделий.
10.2 Монтаж оконных и балконных блоков, балконного остекления следует проводить таким образом, чтобы все действующие на них нагрузки и воздействия были переданы на несущие конструкции здания.
10.3 Крепление изделий к несущей основе следует проводить с помощью монтажных крепежных элементов, рассчитанных на восприятие этих нагрузок с учетом класса защиты изделия. Расположение элементов крепления и способ их закрепления в стенах зданий должны быть указаны в конструкторской и проектной документации.
10.4 Монтаж изделий должен быть осуществлен профильными строительными организациями либо предприятиями — изготовителями изделий. Окончание монтажных работ должно быть подтверждено актом сдачи-приемки, оформленным в установленном порядке.
10.5 Основные требования к монтажу изделий следует устанавливать в документах предприятия-изготовителя.
10.6 По требованию заказчика (потребителя) изготовитель изделий (либо монтажная организация) должен предоставлять типовую инструкцию по монтажу изделий, содержащую:
— чертежи (схемы) типовых монтажных узлов примыкания;
— перечень применяемых при монтаже изделий материалов (с приведением сведений об их совместимости) и температурных режимов их применения;
— последовательность технологических операций по монтажу оконных блоков.
Согласно ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» и других нормативных аргументов:
5.1.1 Монтажные швы узлов примыкания оконных и дверных блоков изготавливают в
соответствии с требованиями настоящего стандарта по конструкторской и технологической документации, утвержденной в установленном порядке.
5.1.2 При разработке конструктивных решений монтажных швов должен использоваться
комплекс материалов, работающих совместно и обеспечивающих выполнение следующих требований:
— герметичность (непроницаемость) при воздействии атмосферных осадков и ветра в соответствии с действующими нормативными документами (НД); определяется по наружному слою;
— отсутствие локального промерзания по контуру примыкания оконного блока к стеновому
проему;
— устойчивость к эксплуатационным нагрузкам;
— долговечность в соответствии с расчетным сроком эксплуатации оконного блока, но не
ниже требований настоящего стандарта.
В зависимости от места установки, конструкций стеновых проемов и условий эксплуатации
монтажные швы узлов примыкания оконных и дверных блоков могут иметь различное исполнение и число слоев, при этом должно быть соблюдено правило: изнутри плотнее, чем снаружи.
Материалы, применяемые при изготовлении монтажных швов узлов примыкания оконных и
дверных блоков, должны обеспечивать возможность их замены в процессе эксплуатации после указанной в настоящем стандарте долговечности. Применение незаменяемых материалов допускается при условии подтверждения их долговечности на весь срок, оговоренный в договоре.
5.1.5 Монтажные швы должны быть устойчивы к различным эксплуатационным воздействиям и нагрузкам: атмосферным факторам, температурно-влажностным воздействиям со стороны помещения, силовым (температурным, усадочным и др.)
деформациям, ветровым и другим нагрузкам (в соответствии с требуемым классом). Требования к теплотехническим показателям и деформационной устойчивости монтажных швов должны соответствовать значениям таблицы 1 и устанавливаются в проектной и рабочей документации.
Объём восстановительных работ указан в дефектной ведомости.
Таблица № 2
Дефектная ведомость.
| № П/П | Наименование работ | Количество |
| Этаж №17 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 60 шт. |
| Этаж №16 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 58 шт. |
| Этаж №15 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 60 шт. |
| Этаж №14 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 58 шт. |
| Этаж №13 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 60 шт. |
| Этаж №12 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 58 шт. |
| Этаж №11 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 60 шт. |
| Этаж №10 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 58 шт. |
| Этаж №9 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 60 шт. |
| Этаж №8 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 58 шт. |
| Этаж №7 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 60 шт. |
| Этаж №6 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 58 шт. |
| Этаж №5 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 60 шт. |
| Этаж №4 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 58 шт. |
| Этаж №3 | ||
| 1 | Демонтаж/монтаж оконных конструкций | 60 шт. |
| Итого: | ||
| ОК-1 | 466 шт. | |
| ОК-2Л | 37 шт. | |
| ОК-2Р | 143 шт. | |
| ОК-3Л | 22 шт. | |
| ОК-3Р | 8 шт. | |
| ОК-2И | 180 шт. | |
| ОК-3И | 30 шт. | |
| Всего | 886 шт. | |
III. Выводы
В результате визуального осмотра оконных конструкций в помещениях блока «В» с 3 по 17 этаж, а также изучив предоставленную Заказчиком документацию, специалистом установлено следующее: причина возникновения недостатков (дефектов) оконных конструкций – производственный дефект.
Недостатки возникли вследствие нарушения Подрядчиком требований технических регламентов, проектной документации, а также стандартов, сводов правил (частей стандартов, сводов правил), применяемых на обязательной основе при проведении строительно-монтажных работ.
Выявленные недостатки указаны в таблице №1.
Для устранения выявленных недостатков (дефектов) необходимо выполнить работы в соответствии с дефектной ведомостью (таблица№2).
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
