Объект экспертизы – наружные блоки кондиционеров

Исследование по вопросу 1.

1. Определить место установки наружных блоков кондиционеров.

Для ответа на поставленные вопросы, экспертом исследованы предоставленные документы и требования нормативной документации.

Объект обследования представляет собой наружные блоки сплит-системы, используемые для притока и охлаждения воздуха в помещении супермаркета «Дикси»

Фото №1 и 2. Наружные блоки сплит-системы, используемые для притока и охлаждения воздуха в помещении супермаркета «Дикси».

Сплит-система (англ. split — «разделять») — кондиционер, система кондиционирования воздуха, состоящая из двух блоков: внешнего (компрессорно-конденсаторного агрегата) и внутреннего (испарительного). Внешний блок монтируется вне кондиционируемого помещения. Внутренний блок монтируется внутри кондиционируемого помещения или в вентиляционную систему здания. Друг с другом блоки соединяются медными теплоизолированными трубками.

Внешний блок располагают вне охлаждаемого помещения: на фасаде здания, на крыше, на открытой лоджии или на балконе, в некоторых случаях (офисные и торговые строения) — в общих коридорах и лестничных маршах, вестибюлях метрополитена. Внутренний и внешний блоки соединяют между собой с помощью фреоновых магистралей и электрического кабеля, кроме того, от внутреннего блока выводится дренажная магистраль.

Внешний блок включает в себя: компрессор, конденсатор с радиатором, капиллярную трубку, четырёхходовой электромагнитный клапан, фильтр-осушитель или ресивер, вентилятор. В отдельных случаях имеются и другие сопутствующие элементы — реле силовой коммутации компрессора, плата управления инверторной или мульти-сплит-системы, фильтр «кислородного душа», блок управления «зимним комплектом».

Обычно внешний блок неинверторной сплит-системы не содержит электронных схем, а асинхронные электродвигатели компрессора и вентилятора и четырёхходовой клапан подключаются через силовой кабель к электрической схеме внутреннего блока.

Расположение компрессора во внешнем блоке снижает шум внутри помещения.

Внутренний блок в зависимости от типа может располагаться на потолке, полу, стенах или встроен в подвесной потолок. Современные сплит-системы имеют ряд дополнительных функций: дистанционное управление, фильтры различной степени очистки воздуха (от дыма, пыли и т. д.), таймер и управление температурой в помещении от +16 до +30 °C. Пульт дистанционного управления сплит-системы обычно оснащён дисплеем, который отображает полную информацию о заданных параметрах микроклимата. Бытовая система — это, как правило, настенный кондиционер.

Источник: Коляда В. В. Кондиционеры. Принцип работы, монтаж, установка, эксплуатация. Рекомендации по ремонту/Коляда В. В. — М.: СОЛОН-Пресс, 2002. — 240 с.

Внешний и внутренний блоки кондиционера работают в тесной взаимосвязи, чтобы обеспечить оптимальное кондиционирование воздуха. Процесс взаимодействия между внешним и внутренним блоками можно описать следующим образом:

Внешний блок кондиционера охлаждает рабочую среду, освобождая таким образом тепло.

Охлажденная рабочая среда проходит через экспанзионный клапан и попадает во внутренний блок.

Внутренний блок использует охлажденную рабочую среду для охлаждения воздуха в помещении, а также для нагрева в случае работы в режиме обогрева.

Полученный холодный воздух циркулирует по помещению, обеспечивая комфортную температуру.

В процессе циркуляции воздуха происходит обратный теплообмен: тепло, выделенное при охлаждении внутреннего блока, передается обратно во внешний блок через конденсатор.

Таким образом, взаимодействие между внешним и внутренним блоками позволяет эффективно охлаждать или нагревать воздух в помещении в зависимости от требуемых условий.

Согласно требованиям СП 464.1325800.2019 Свод правил здания торгово-развлекательных комплексов:

4.Требования по обеспечению санитарно-эпидемиологической безопасности.

10.1 Требования к обеспечению санитарно-эпидемиологических норм для помещений ТРК следует принимать в соответствии с СП 118.13330, кроме того, для предприятий торговли — СП 2.3.6.3668-20 »

10.7 Для предотвращения формирования зон загазованности и их локализации следует разрабатывать планировочные решения зданий и территорий, учитывающие условия аэрации и обеспечивающие санитарно-гигиенические нормативы качества атмосферного воздуха.

11.1 Проектирование и монтаж систем внутреннего теплоснабжения, отопления, общеобменной и противодымной вентиляции, кондиционирования воздуха в помещениях ТРК следует выполнять в соответствии с СП 7.13130, СП 60.13330, СП 73.13330, СП 118.13330.

11.9 Системой кондиционирования воздуха следует оборудовать помещения для покупателей (посетителей) всех групп предприятий и учреждений.

СП 73.13330.2016 СВОД ПРАВИЛ ВНУТРЕННИЕ САНИТАРНО-ТЕХНИЧЕСКИЕ СИСТЕМЫ ЗДАНИЙ СНиП 3.05.01-85

4.3 До начала монтажа внутренних санитарно-технических систем и устройств лицом, осуществляющим строительство, должны быть выполнены следующие работы:

— устройство фундаментов или площадок для установки теплогенераторов, холодильных машин, водоподогревателей, насосов, вентиляторов, кондиционеров, воздухонагревателей и другого санитарно-технического оборудования;

— устройство гидроизоляции в местах установки кондиционеров, холодильных машин, приточных вентиляционных камер, мокрых фильтров, теплогенераторов, узлов водоподогревателей, насосов;

6.5.17 Воздухонагреватели кондиционеров следует собирать на прокладках из сертифицированного материала, с теплостойкостью, соответствующей температуре теплоносителя. Остальные блоки, камеры и узлы кондиционеров следует собирать на прокладках из ленточной резины толщиной 3 — 4 мм, поставляемой в комплекте с оборудованием.

6.5.18 Кондиционеры должны быть установлены горизонтально. Стенки камер и блоков не должны иметь вмятин, перекосов и наклонов.

«СП 60.13330.2020. Свод правил. Отопление, вентиляция и кондиционирование воздуха. СНиП 41-01-2003»

7.1.2 Кондиционирование воздуха следует принимать:

— для обеспечения параметров микроклимата и качества воздуха в пределах оптимальных значений;

— для обеспечения параметров микроклимата и качества воздуха в пределах допустимых значений, если они не могут быть обеспечены вентиляцией в теплый период года без применения искусственного охлаждения воздуха;

— для обеспечения параметров микроклимата и качества воздуха, требуемых для технологического процесса, по заданию на проектирование. Для жилых и общественных зданий, при наличии технической возможности, следует выполнять центральные системы кондиционирования.

8.12 Холодильные машины, вентиляторные градирни, сухие охладители жидкости, конденсаторы воздушного охлаждения допускается размещать на кровле зданий и открытых площадках, исключая возможность попадания выбрасываемого воздуха в приемные устройства наружного воздуха, а также с учетом розы ветров и снежного покрова.

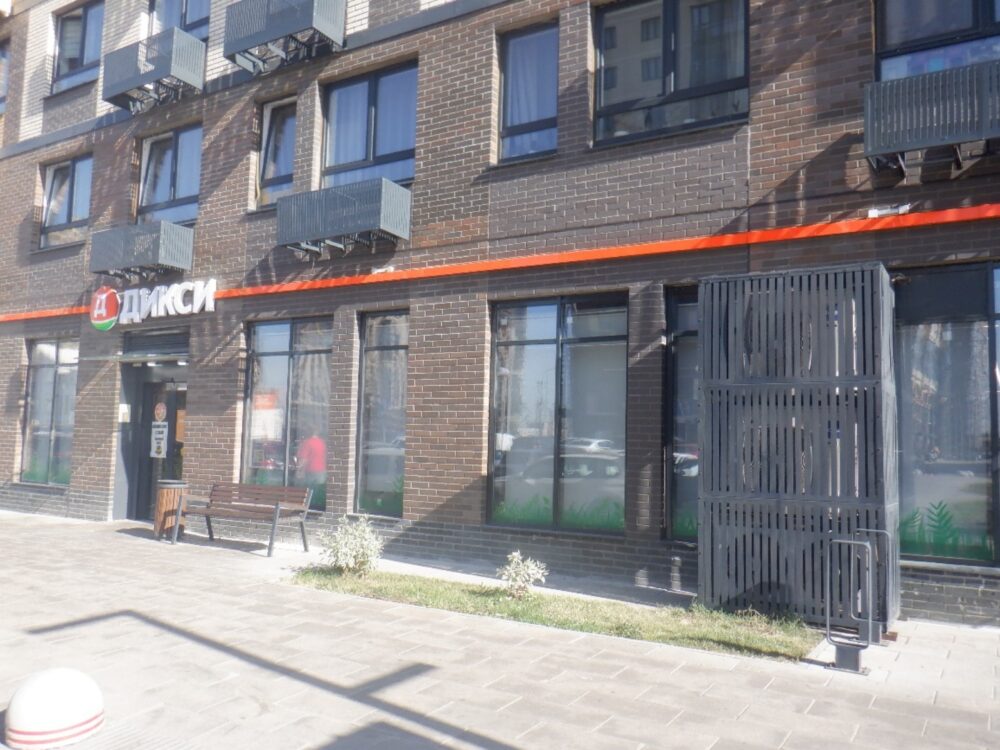

Наружные блоки сплит-системы расположены возле фасада жилого многоквартирного дома, выходящего на улицу.

Фото № 2.

Таблица №1. Соответствие монтажа наружных блоков кондиционеров требованиям Нормативно-технической документации.

Требование нормативной документации.

Соответствие

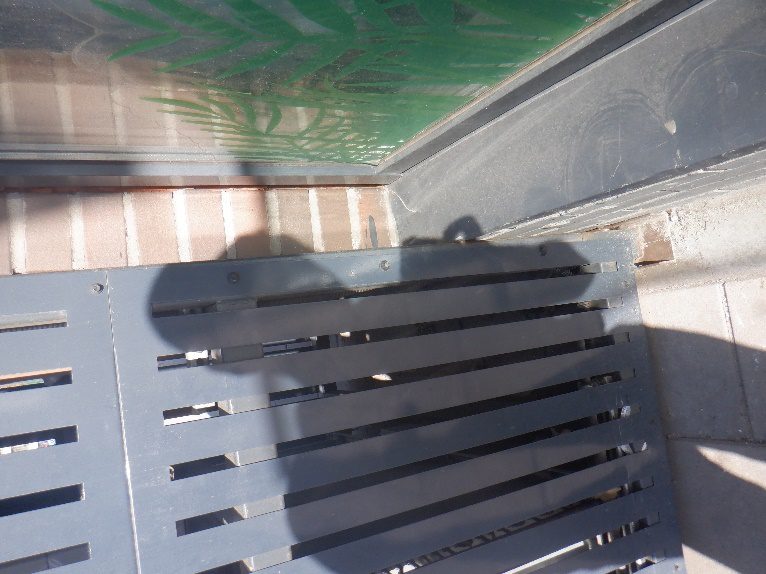

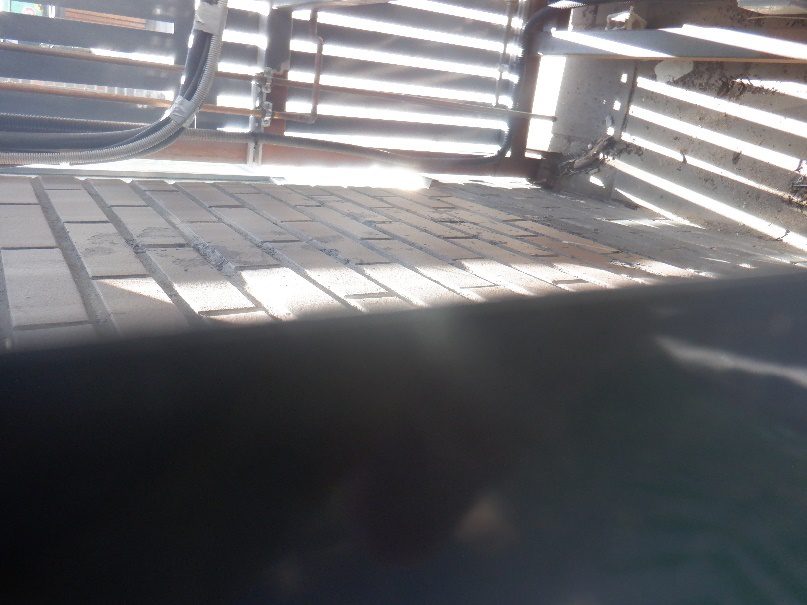

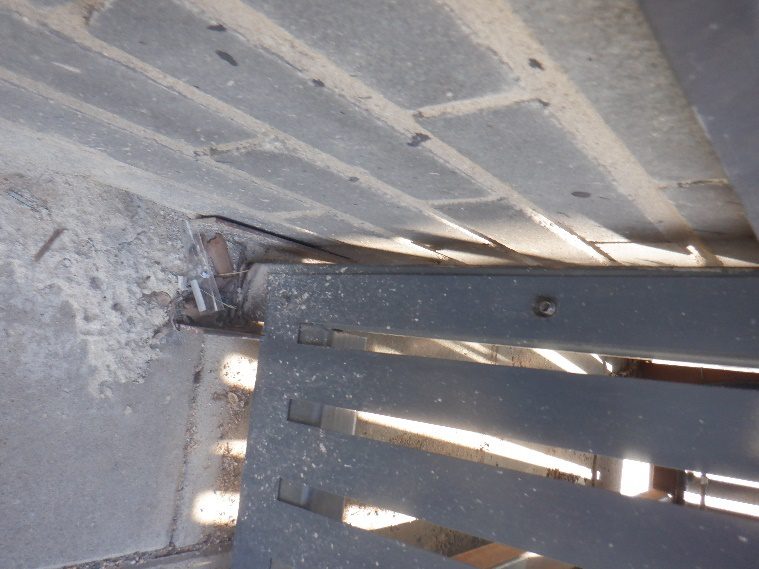

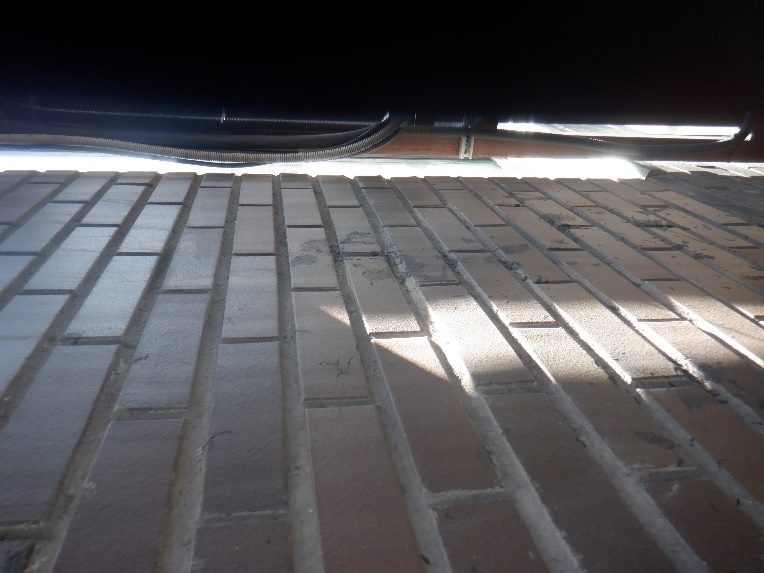

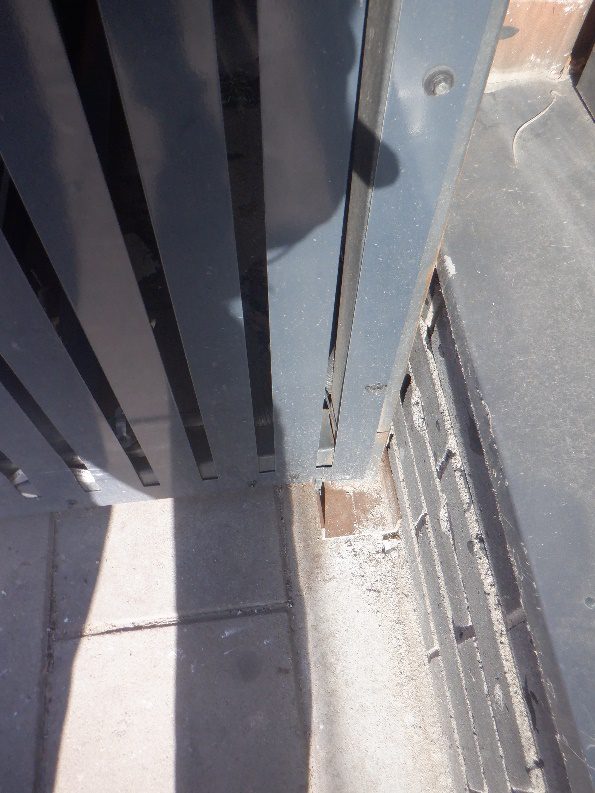

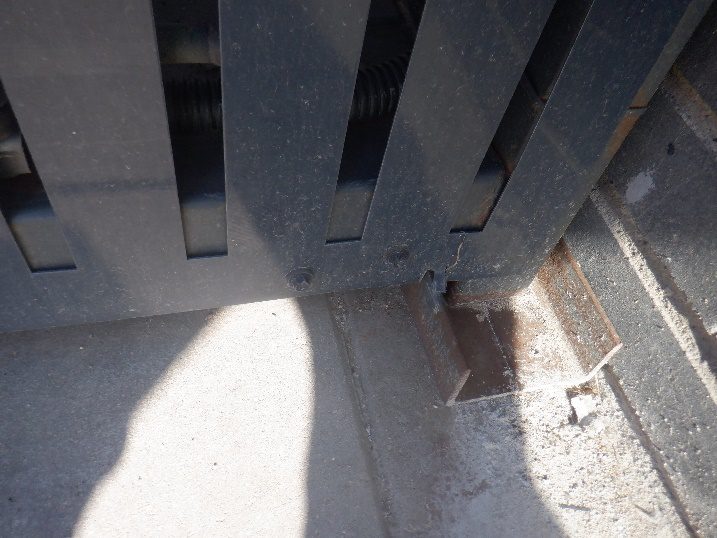

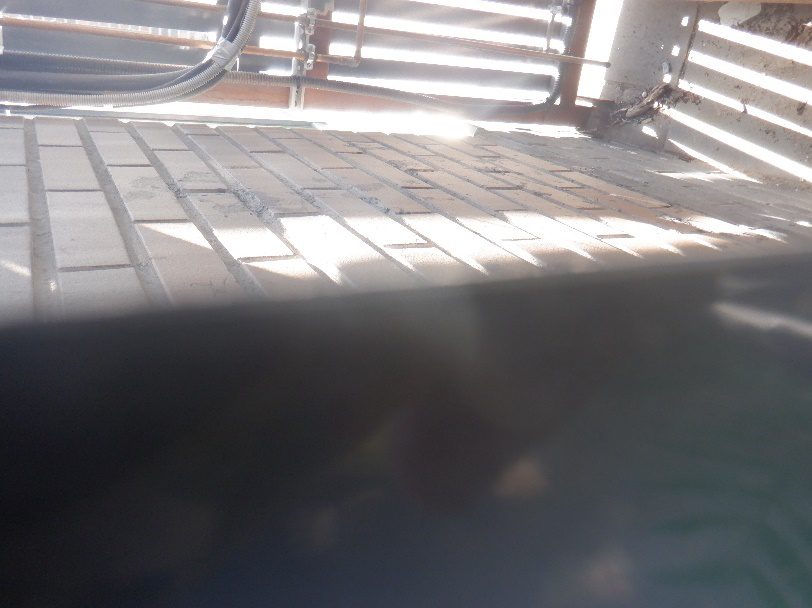

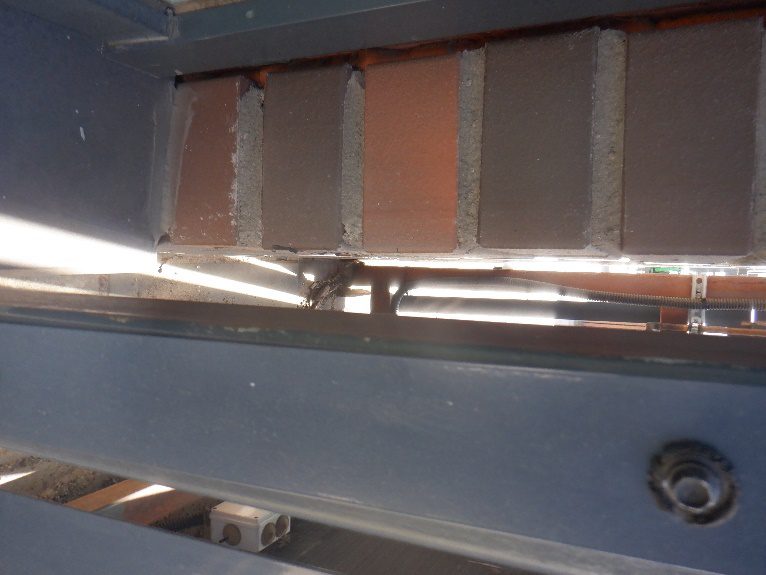

Фото № 3-12.

СП 73.13330.2016

До начала монтажа должны быть выполнены следующие работы:

— устройство фундаментов или площадок для установки кондиционеров.

— устройство гидроизоляции в местах установки кондиционеров.

Соответствует.

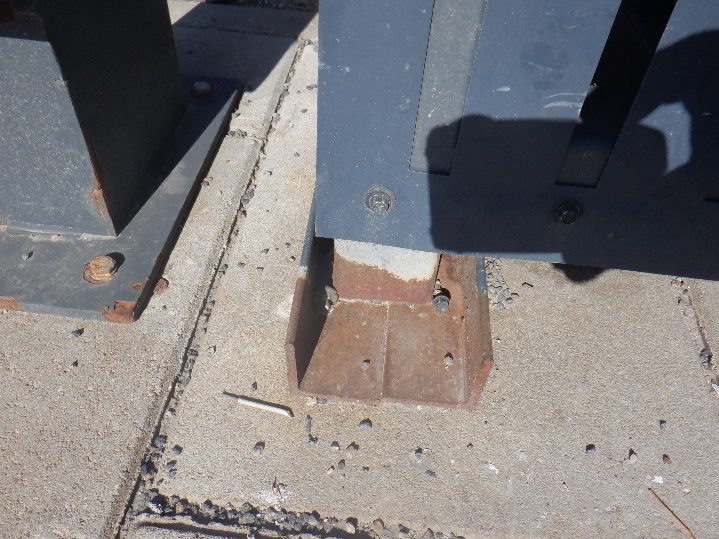

Наружные блоки сплит- системы установлены на специально оборудованной площадке с устройством гидроизоляции в месте прохода коммуникаций.

Кондиционеры должны быть установлены горизонтально. Стенки камер и блоков не должны иметь вмятин, перекосов и наклонов.

Соответствует.

Наружные блоки сплит- системы установлены горизонтально с креплением к металлическому каркасу защитного кожуха. Металлический кожух закреплен к дорожному покрытию.

СП 60.13330.2020

8.12 Холодильные машины, вентиляторные градирни, допускается размещать на кровле зданий и открытых площадках, исключая возможность попадания выбрасываемого воздуха в приемные устройства наружного воздуха, а также с учетом розы ветров и снежного покрова.

Соответствует.

Наружные блоки сплит- системы установлены на специально оборудованной площадке, исключая возможность попадания выбрасываемого воздуха в другие приемные устройства наружного воздуха многоквартирного дома.

Постановления Правительства РФ от 13.08.2006 N 491 (ред. от 27.03.2023

1. Собственникам помещений в многоквартирном доме принадлежит на праве общей долевой собственности общее имущество в многоквартирном доме.

2. В состав общего имущества включаются:

в) ограждающие несущие конструкции многоквартирного дома (включая фундаменты, несущие стены, плиты перекрытий, балконные и иные плиты, несущие колонны и иные ограждающие несущие конструкции).

4. По решению собственников помещений в многоквартирном доме, принятому на общем собрании таких собственников, объекты общего имущества в многоквартирном доме могут быть переданы в пользование иным лицам в случае, если это не нарушает права и законные интересы граждан и юридических лиц.

Не соответствует.

Наружные блоки сплит- системы установлены на специально оборудованной площадке, на горизонтальных металлических опорах, прикрепленных к дорожному покрытию и защищены металлическим кожухом.

Каркас металлического кожуха находится на расстоянии 5-10 см от фасадной стены дома, не закреплен к ограждающим несущим конструкциям многоквартирного дома и не наносит вред общему имуществу.

Вывод на вопрос №1.

Монтаж наружных блоков сплит-системы магазина «Дикси» соответствует требованиям Нормативно-технической документации.

Наружные блоки установлены на специально оборудованной площадке, на горизонтальных металлических опорах, прикрепленных к дорожному покрытию и защищены металлическим кожухом.

Исследование по вопросу 2.

2. Произвести замеры уровня шума, издаваемого наружными блоками.

Cплит-система магазина «Дикси» состоит из полупромышленной системы, серии R32 Eco Haier 1U140S1LN1FB. Согласно техническим характеристикам, уровень издаваемого шума наружным блоком равен 61 дБ.

(https://haier.1clim.ru/catalog/naruzhnye_bloki_split_sistem/haier_1u140s1ln1fb/).

При исследовании наружных блоков сплит-системы магазина «Дикси», было проведено инструментальное исследование уровня звука, издаваемого наружными блоками,

согласно Методическим указаниям МУК 4.3.3722-21:

«Контроль уровня шума на территории жилой застройки, в жилых и общественных зданиях и помещениях»(утв. Федеральной службой по надзору в сфере защиты прав потребителей и благополучия человека 27 декабря 2021 г.).

В соответствии с Методическими указаниями МУК 4.3.3722-21:

5.4. В жилых помещениях и общественных зданиях, нормативные параметры микроклимата которых обеспечиваются эксплуатирующими организациями, конкретными показателями внешних (микроклиматических) условий считаются значения допустимых уровней параметров микроклимата в соответствии с санитарно-эпидемиологическими требованиями для данных категорий помещений при условии, что они попадают в рабочий диапазон используемого средства измерений.

5.5. При измерениях уровней шума рекомендуется нахождение в помещении только персонала, проводящего измерения. Наблюдатели, при необходимости их присутствия, должны соблюдать полную тишину, не производить действий, мешающих проведению измерений, в том числе несанкционированной фото-, видео- и аудиофиксации, и находиться на расстоянии не менее 2 м от микрофона.

5.6. Во время измерений в помещениях должны быть выключены радио- и телевизионные приемники, а также другие бытовые источники (например, холодильники, часы), создающие дополнительный шум.

5.8. Если источник шума располагается вне здания, при проведении измерений в помещении двери должны быть закрыты. При отсутствии в помещении принудительной механической вентиляции должны быть открыты форточки, фрамуги, узкие створки окон или вентиляционные устройства, обеспечивающие воздухообмен и нормируемые параметры микроклимата в помещениях.

При этом форточки, фрамуги или вентиляционные устройства открываются на ширину, определяемую конструкцией, а створки окон — на ширину 15 см.

6.1. Измерения шума в помещениях и на территории следует проводить не менее чем в 3 точках на высоте м от уровня опорной поверхности. Шум в контрольной точке с наибольшим уровнем данного параметра сравнивается с нормативным значением.

6.2. Микрофон шумомера должен быть направлен в сторону основного источника шума и удален не менее чем на 0,5 м от человека, проводящего измерения. Если невозможно определить основной источник шума, микрофон должен быть направлен вертикально вверх.

6.3. Продолжительность измерений определяется целью их проведения и характером шума и составляет не менее 15 минут.

В случае влияния на результат измерения посторонних помех измерение должно быть проведено заново, если это влияние невозможно исключить средствами, описанными в эксплуатационной документации к прибору.

Продолжительность измерений может быть уменьшена, если значение измеряемого параметра стабилизировалось, его изменение за последнюю минуту не превышает 0,5 дБ и изменение характера измеряемого шума исключено.

6.6. Фоновый шум предпочтительно измерять при работе наименьшего количества источников (в период наименьшей интенсивности движения транспорта или в интервалах между движением транспорта, при отключении дополнительных источников шума и др.). При определении параметров фонового шума, наблюдающегося в коротких перерывах между работой источников (например, в паузах движения транспорта), допускается использовать временную запись измерения. В этом случае за фактическое значение нормируемого параметра фонового шума принимается средний результат по не менее чем трем интервалам фонового шума длительностью 3-5 минут.

7.4. Измерения шума в помещениях жилых и общественных зданий проводятся не менее чем в 3 точках, равномерно распределенных по помещению, не ближе 1 м от стен и не ближе 1,5 м от окон.

Допускается проведение измерения шума в одной точке в помещении площадью менее 20

7.7. В случаях если значимым источником шума является автомобильный, рельсовый городской и железнодорожный транспорт, измерения следует проводить в часы пикового движения (в том числе в период наиболее интенсивного движения пассажирских, пригородных и грузовых поездов) в квартирах нижних, средних и верхних этажей секций дома, ориентированных окнами на транспортные магистрали и железнодорожные пути, или в квартирах заявителей.

11.1 Источниками шума в системах воздушного отопления, вентиляции и кондиционирования воздуха (ОВК) являются: вентиляторы, вентиляционные установки, кондиционеры (наружные, внутренние блоки), фэнкойлы, регулирующие устройства (дроссель-клапаны, диафрагмы, шиберы), воздухораспределительные устройства (решетки, плафоны, анемостаты), фасонные элементы воздуховодов (крестовины, тройники, отводы, повороты), отопительно-вентиляционные агрегаты и доводчики.

Источниками шума в системах холодоснабжения являются холодильные машины (с конденсаторами и без них), воздушные охладители, сухие градирни, циркуляционные насосы, соединительные трубы.

11.2 Основными шумовыми характеристиками элементов систем ОВК являются октавные уровни звуковой мощности L, определяемые по СП 271.1325800.

Для холодильных машин и охладителей шумовыми характеристиками могут быть также октавные уровни звукового давления, измеренные на опорных расстояниях от их контуров (1, 5, 10 м) в прямом звуковом поле.

11.3 Шумовые характеристики вентиляторов всех систем измеряются в режиме максимального КПД на сторонах всасывания, нагнетания в измерительной камере или в испытательных трубах и вокруг корпуса — в измерительной камере или на открытой площадке.

Термины и определения.

3.10 максимальный уровень звука, дБА: Уровень звука непостоянного шума, соответствующий максимальному показанию измерительного прямопоказывающего прибора (шумомера) при визуальном отсчете, или уровень звука, превышаемый в течение 1% длительности измерительного интервала при регистрации шума автоматическим оценивающим устройством (статистическим анализатором).

3.11 непостоянный шум: Шум, уровень звука которого изменяется за время оценки более чем на 5 дБА при измерениях на временной характеристике S шумомера по ГОСТ 17187.

3.12 октавный уровень звукового давления, дБ: Уровень звукового давления в октавной полосе частот.

3.13 постоянный шум: Шум, уровень звука которого изменяется за время оценки не более чем на 5 дБА при измерениях на временной характеристике S шумомера по ГОСТ 17187.

3.14 предельно допустимый уровень шума; ПДУ шума: Уровень шума, который при ежедневной (кроме выходных дней) работе, но не более 40 часов в неделю в течение всего рабочего стажа, не должен вызывать заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследований в процессе работы или в отдаленные сроки жизни настоящего и последующего поколений.

3.27 эквивалентный (по энергии) уровень звука, дБА: Уровень звука постоянного шума, который имеет то же самое среднеквадратическое звуковое давление, что и исследуемый непостоянный шум в течение определенного интервала времени.

Согласно СП 51.13330.2011 Защита от шума. Актуализированная редакция СНиП 23-03-2003 (с изменением № 1): Постоянный проникающий шум считают удовлетворяющим нормам, если уровни звукового давления L, дБ, в октавных полосах со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц и уровни звука L , дБА, не превышают предельно допустимых и допустимых уровней звукового давления и допустимых уровней звука, указанных в таблице 1.

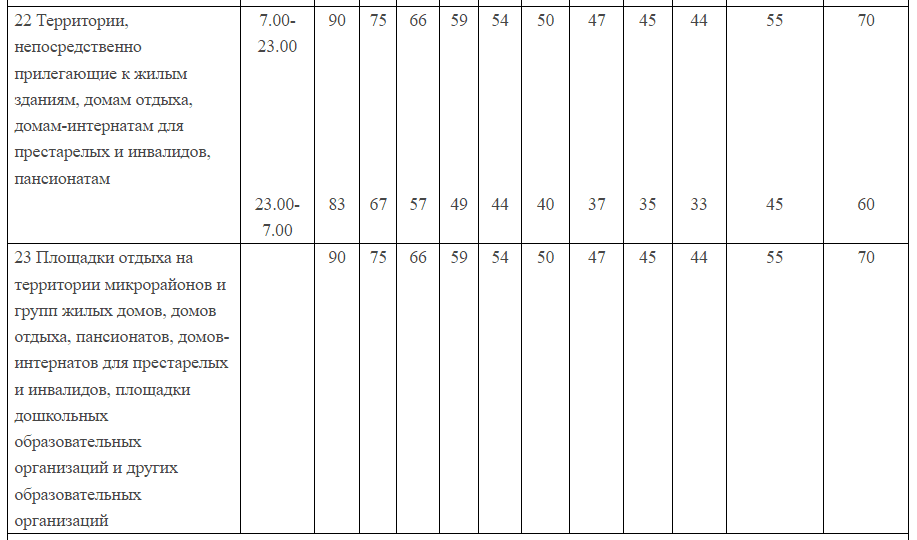

Таблица 1 — Предельно допустимые и допустимые уровни звукового давления, уровни звука, эквивалентные и максимальные уровни звука проникающего шума в помещениях жилых и общественных зданий и шума на территории жилой застройки.

Наружные блоки сплит-системы находятся в рабочем режиме только в часы работы магазина «Дикси» с 7.00 до 23.00. В интервале с 23.00 до 7.00, наружные блоки отключены.

Измерения уровня звука проводились 09.09.2024г. с 10.00 до 11.00 возле фасада многоквартирного дома, на расстоянии 05 – 1,0 метр от наружных блоков сплит-системы магазина «Дикси» и в торговом зале магазина «Дикси» в режиме максимального КПД.

Замер проводился измерителем уровня звука «Мегион 92170».

Таблица №2

Результаты замеров уровня звука, издаваемого наружными блоками сплит-системы магазина «Дикси».

Фото	Результаты замеров		Соответствие	Комментарий
	Эквивалентный дБА	Максимальный дБА
возле фасада многоквартирного дома
Фото № 13-20	58,9	60,8	Соответствует	Уровень звука от наружных блоков в пределах допустимых параметров.
в торговом зале магазина «Дикси»

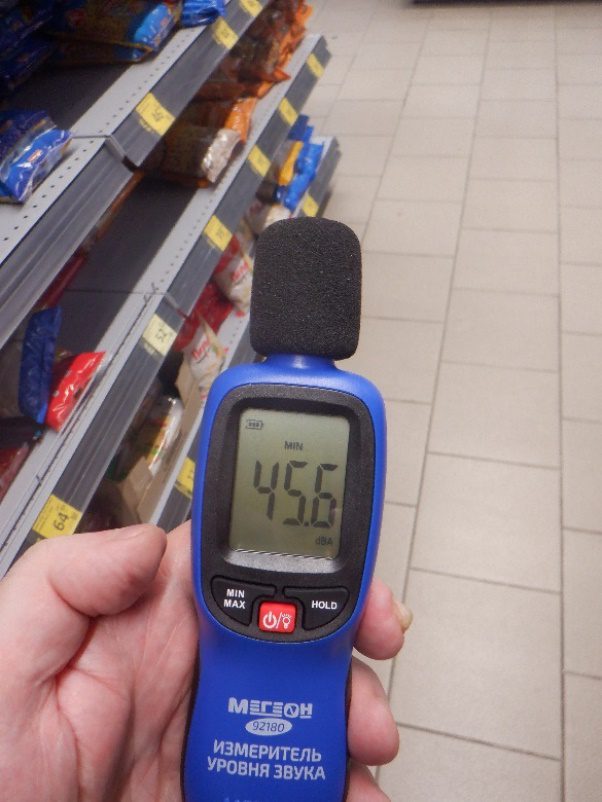

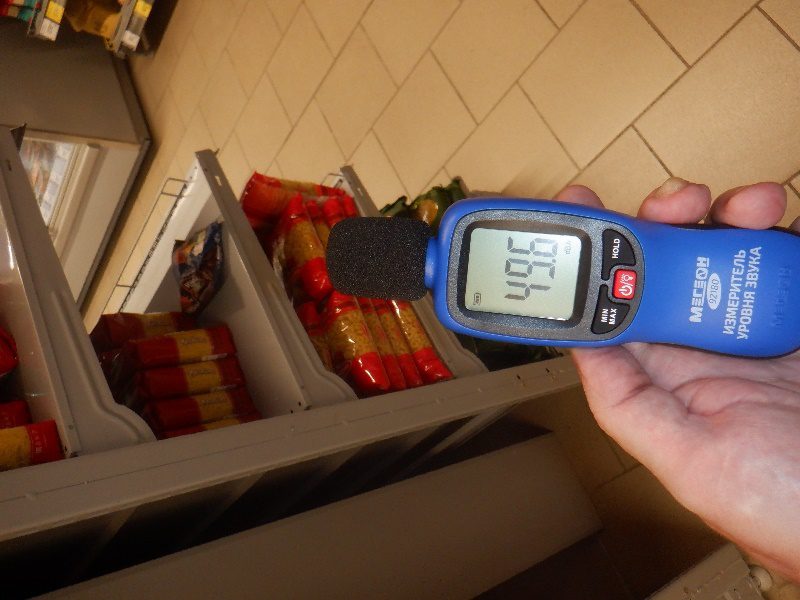

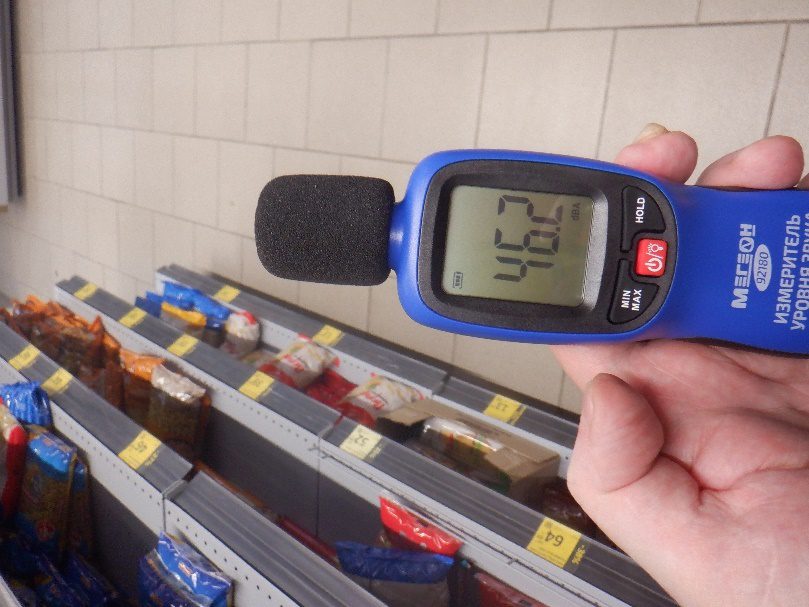

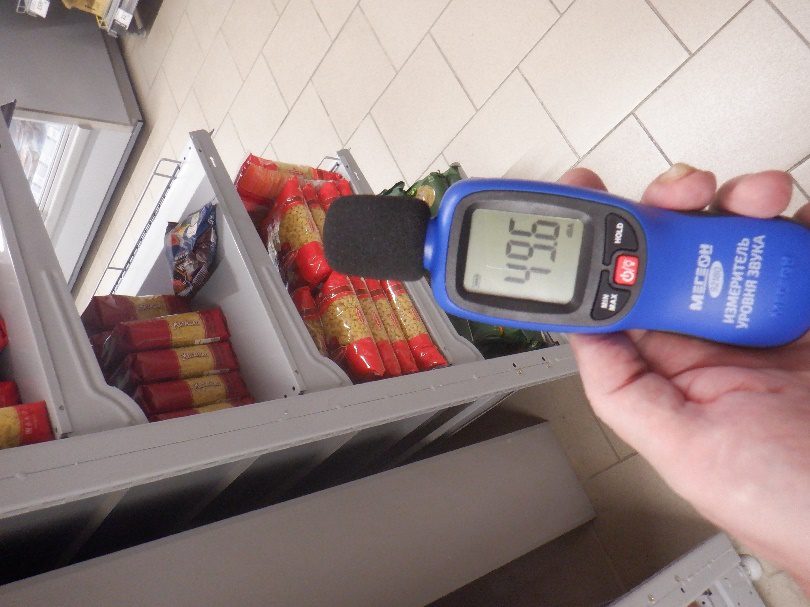

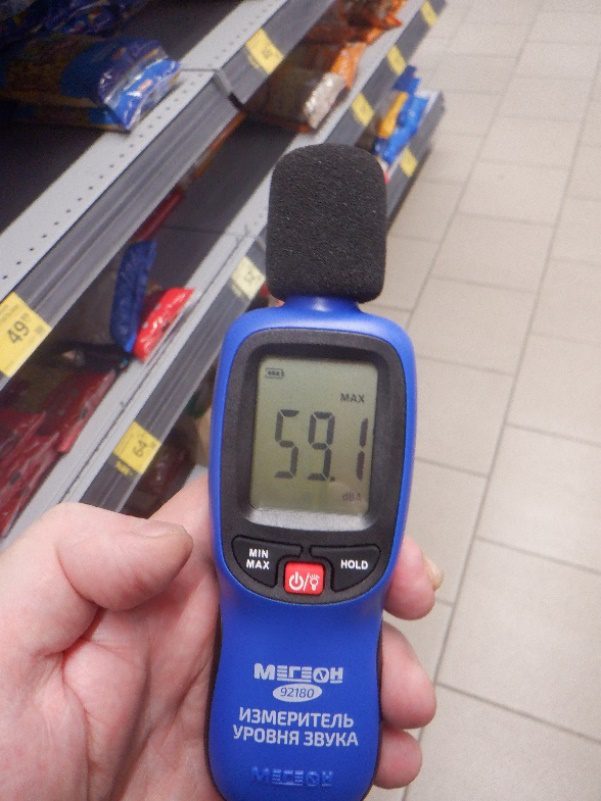

Фото № 20 — 24	45,6	59,1	Соответствует	Уровень звука от наружных блоков в пределах допустимых параметров.

Показатели замеров уровня звука соответствуют техническим параметрам по уровню издаваемого шума наружными блоками Haier 1U140S1LN1FB равным 61 дБ.

Вывод на вопрос № 2.

Уровень звука от наружных блоков сплит-системы магазина «Дикси» находится в пределах допустимых параметров. Максимальное значение в интервале времени с 7.00 до 23.00 составляет 60,8 дБ.

III. Выводы

Исследование по вопросу 1.

1. Определить место установки наружных блоков кондиционеров.

Вывод на вопрос №1.

Исследование по вопросу 2.

2. Произвести замеры уровня шума, издаваемого наружными блоками.

Вывод на вопрос №2.
