Обследование ручьевой канавы

Предмет договора – Обследование ручьевой канавы на участке № 54, расположенного по адресу: Московская область, XXXX, СНТ «XXXX», с целью определения ее пропускной способности, согласно ГОСТ 31937-2011.

1. Изучение имеющейся проектной, технической и прочей документации (при наличии) в объёме, достаточном для проведения технической экспертизы.
2. Выезд на объект, выполнение обследования с необходимыми замерами и фотофиксацией объекта.
3. Обследование канавы на наличие дефектов и отклонений.
4. Камеральная обработка данных с предоставленем выводов и рекомендаций эксперта.
5. Составление и оформление результата работы: альбома экспертно-технического заключения.

При подготовке настоящего заключения специалист-эксперт исходит из предположения о полноте представленной информации. Данное допущение означает, что эксперт предпринял все необходимые для получения информации действия в объеме, обычно достаточном, для проведения исследований подобного рода. ООО«Стройэкспертиза», а также специалист-эксперт не несёт ответственности в случае, если необходимая информация, способная повлиять на выводы эксперта, была кем-либо сокрыта умышленно или случайно. Оценка полученной информации осуществляется на основе специальных знаний специалиста-эксперта по предмету экспертизы.

При выполнении своих профессиональных обязанностей специалист-эксперт исходил из факта достоверности материалов, предоставленных Заказчиком. Специалист-эксперт не имеет и не намерен иметь материальной заинтересованности в отношении предмета экспертного исследования. Специалист-эксперт не несет ответственности за факты и другие обстоятельства, которые невозможно определить иным путем, кроме как при изучении предоставленных материалов.

Тиражирование настоящего заключения не допускается, за исключением случаев, предусмотренных законодательством Российской Федерации.

1.2. Сведения об эксперте

Стаж работы по специальности более 18 лет. Стаж экспертной работы с 2009 года.

1.3. Перечень переданных на экспертизу документов.

Отсутсвует

1.4. Нормативное обоснование работы. Термины и определения.

Настоящая работа выполнена согласно требований актуализированных на настоящий момент редакций нормативно-технической документации Российской Федерации, также с учетом выполнения требований повышения уровня безопасности людей в зданиях и сооружениях и сохранности материальнотехнических ценностей в соответствии с Федеральными законами:

— Федеральным законом от 30.12.2009г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»

— Федеральным законом от 22.07.2008г № 123-ФЗ «Технический регламент о требовании пожарной безопасности»



1.5. Параметры и средства измерений и контроля при обследовании.

Для выполнения задач, поставленных в обследовании, определены следующие параметры измерений в конструкциях здания:

Геометрические размеры конструкций: измеряются с точностью 1 мм. рулетками, лазерными дальномерами.

Объем экспериментальной выборки оцениваемого параметра определяется в зависимости от изменчивости опытных данных и требуемой действующими нормами и обеспеченности.

Уточнение технического состояния и количественная (расчетная) оценка остаточного уровня работоспособности элементов выполняется в соответствии с действующими нормами и технической литературой по фактическим геометрическим размерам и показателям свойств материалов.

Сведения о приборах и инструментах, использованных при выполнении обследования:

• камера цифровая «Canon DX5»;

• рулетка металлическая «Gross Doppelhaken 31123 19 мм х 5м»;

1.6. Перечень работ (задание) эксперту.

Заказчик поручил провести обследование ручьевой канавы на участке №54, расположенного по адресу Московская область, XXXX, СНТ «XXXX», с целью определения ее пропускной способности.

Обследование объекта проходило в три связанных между собой этапа:

— визуально-инструментальное обследование канавы, в ходе которого выполнены натурные измерения;

— обследование технического состояния канавы.

Дополнительные виды обследований, необходимость в которых будет выявлена при комплексном обследовании (проводится по согласованию с заказчиком)

— подготовка и оформление экспертно-технического заключения.



2. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ

2.1. Описание результатов обследования

Месторасположение обследуемого объекта:

Московская область, XXXX, СНТ «XXXX», участок № 54

Участники:

Со стороны Заказчика – XXXX XXXX XXXX.



Обследование сточной ручьевой канавы на участке №54, расположенной по адресу: Московская область, XXXX, СНТ «XXXX», проходило 19 августа 2020 года с 12:00 до 13:30.

Проведен визуально инструментальный осмотр дачного участка № 54 и прилегающих к нему территорий в Московской области, XXXX, СНТ «XXXX» с целью определения пропускной способности ручьевой канавы, выполняющей функцию стока ливневых, талых и бытовых вод.

На момент осмотра, глубина воды в канаве на участке № 54 составляла от 3 до 7 см, застоев не обнаружено, виден равномерный слив, что является допустимым.

На участке № 54 выполнены дренажные работы, благоустройство территории, русло и берег канавы укреплены, отсыпаны гравием откосы. Дополнительно проложено 5 труб в откосе береговой линии, 4 из которых сопрягаются с нижней частью русла для дополнительного увеличения пропускной способности канавы.

На участке № 54 расположенном в нижней части СНТ, канава имеет переменную ширину от 2 м до 3.5 м., глубину от 70 см до 90 см, что обеспечивает в обычных климатических условиях беспрепятственный сток воды из искусственно созданного пруда возле участков 50,48,49 и сток дождевых и бытовых неочищенных вод, поступающих по дренажным канавам СНТ (см.фото). На участке отсутствуют какие-либо преграды для стока ливневых вод на нижний участок № 55, на котором происходит розлив воды предположительно на ширину до 10 м, но при этом на обследуемом участке № 54 отсутствует данное явление.

Канава на соседнем участке № 55 имеет узкую ширину и обрамление металлическими листами. Дно канавы имеет признаки сильного заиливания и наблюдается образование густой растительности, что способствует задержанию протока воды по общей магистральной канаве.

Эксперту представлена информация в виде фотографий, подтверждающая факт обильных разливов воды по участкам, но при этом участок №54 остается сухим относительно соседних участков.

На представленном фото 2017 года и 2020 года видно, что во время аномальных по интенсивности дождей имеется многометровый двухсторонний разлив воды вдоль канавы на соседнем участке № 55. Данный разлив воды подтверждает, что поток воды с обследуемого участка №54 поступает в объеме и скоростью, значительно превышающей пропускную способность канавы на соседнем и нижнем по уровню участке №55.

При этом основной поток воды, протекающий в русле канавы на участке №54 с подъемом воды до верхней кромки откоса, не успевает проходить в пределах канавы на участке №55 и разливается по ширине на входе участка № 55 до 10 метров, но при этом на выше расположенных участках №№ 54, 53 такой существенный розлив отсутствует (согласно представленному фото).

По официальным данным Росгидромета России из-за изменений климата за последние годы участились аномальные для Подмосковья и Москвы ливневые дожди с объемом осадков, превышающим суточную норму в 15-20 раз. В Подмосковье в условиях такой стихии происходили разливы рек и ручьев с подтоплением дачных участков в ряде районов, в том числе Одинцовском и Рузском. Это способствовало подтоплению участков, расположенных в нижней части СНТ.

Необходимо принять к сведению, что существующий искусственно созданный пожарный пруд, расположенный возле участков №№ 50, 49, 48 так же косвенно является причиной обводнения участков при сильных осадках и возможного размытия береговой линии пруда.

Канавы, переливные трубы возле пожарного пруда и выше указанных участков заилены, не очищены от растительности, частично разрушены, а местами и вовсе отсутствуют, что препятствует прохождению воды в целом по системе водоотвода.

Бытовые сточные воды, талые воды, в том числе сбросы воды из септиков поступают в основное русло ручьевой канавы проходящей по участкам №№ 50-55, что является нарушением санитарных норм и норм природопользования.

3. ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ

ВЫВОДЫ.

На основании выполненного визуально-инструментального обследования ручьевой канавы на участке № 54, расположенном по адресу: Московская область, XXXX, СНТ «XXXX», с целью определения ее пропускной способности экспертом определено фактическое-техническое состояние:

1. Техническое состояние ручьевой канавы на участке № 54 оценивается как работоспособное исправное, собственником были проведены работы по модернизации канавы с целью увеличению ее пропускной способности путем увеличения объема и скорости протекания воды, что отвечает всем необходимым требованиям.
2. Поток воды с обследуемого участка №54 поступает в объеме и скоростью, значительно превышающей пропускную способность канавы на соседнем, нижерасположенном участке № 55.
3. Канавы, переливные трубы возле пожарного пруда и возле участков №№ 48-50, 55 сильно заилены, не очищены от растительности, частично разрушены, а местами и вовсе отсутствуют, что препятствует прохождению воды в целом по системе водоотведения.
4. По дренажным канавам СНТ дождевые и талые воды, бытовые неочищенные сточные воды, в том числе сбросы воды из септиков, поступают в основное русло ручьевой канавы, проходящей по участкам №№ 50-55, что является нарушением санитарных норм и норм природопользования.
5. В целом ручьевые канавы в СНТ «XXXX» оцениваются как ограниченно годные к эксплуатации. Размеры и состояние канав не в состоянии справиться с водоотведением при больших осадках и паводках, что приводит к подтоплениям отдельных участков, т.к их высотные отметки разные.

РЕКОМЕНДАЦИИ:

1. Произвести комплексную расчистку и углубление канав, убрать растительность, ил и мусор, заменить трубы под заездными дорогами, если имеются повреждения в период эксплуатации. В противном случае она не выдержит наружного давления и разрушится, либо отвод осадков и грунтовых вод будет выполняться не в полной мере.
2. Провести мониторинг всей системы водоотведения, водосброса. Выполнить геодезическую съемку существующих канав на каждом участке в СНТ «XXXX», определить фактические высотные отметки русла, определить фактические уклоны.
3. Разработать мероприятия по перекладке существующей системы водоотвода за пределы участков №№ 50-55.
4. Разработать Проект, отвечающий всем необходимым требованиям на водоотведение и увеличению пропускной способности канав при обильных осадках.



Участок № 54 (обследуемый)
Выполнено укрепление откосов канавы, отсыпка щебнем	Заложены трубы в откосы канавы

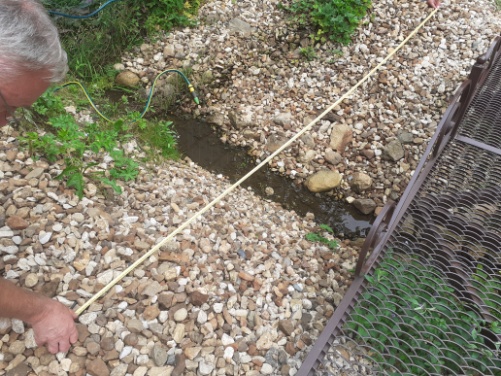

Канава облогорожена, отсыпана щебнем	Ширина откосов по верхним кромкам составляем от 3 м до 3.5 м

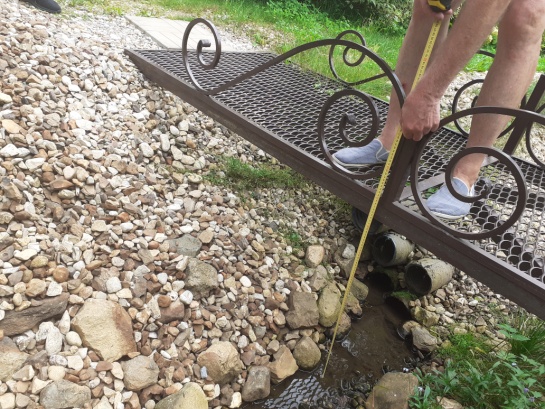

Глубина канавы от верха откоса до от 70 до 80 см	Ширина откосов по верхним кромкам составляем от 3 м до 3.5 м
Глубина канавы от верха откоса до от 70 до 80 см	Глубина канавы от верха откоса до от 70 до 80 см
Ширина откоса возле границы участва № 55 от 3м до 3.7 м	Глубина канавы возле границы участва № 55 от верха откоса до 70 см
Участок № 55

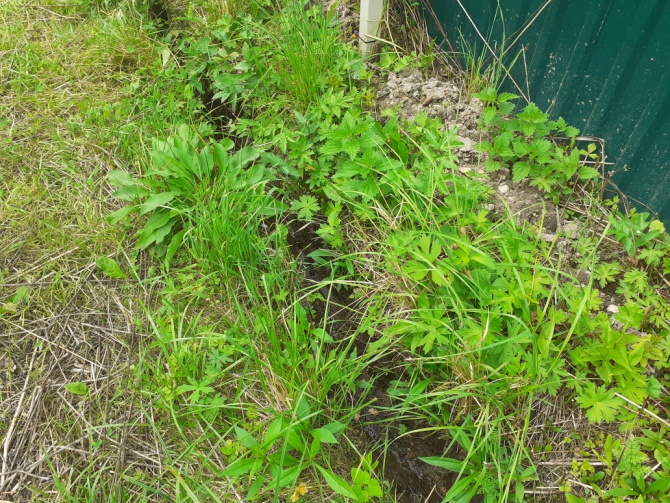

Сильнейшее заиливание, обилие растительности и мусора. Обрамление откосов канавы разрушено.	Сужение канавы начиная от границы 55 участка
Обилие зарослей по берегам канавы	Сильнейшее заиливание, обилие растительности и мусора. Обрамление откосов канавы разрушено.

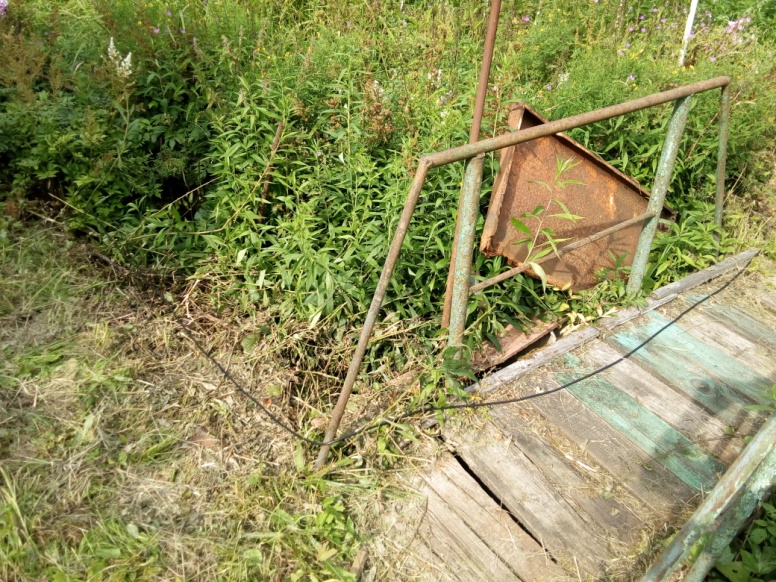

Участки возле пожарного пруда. Вдоль дороги
Участки № 51,52	Заиливание канавы, глубины не достаточно для свободного перелива воды, обилие растительности

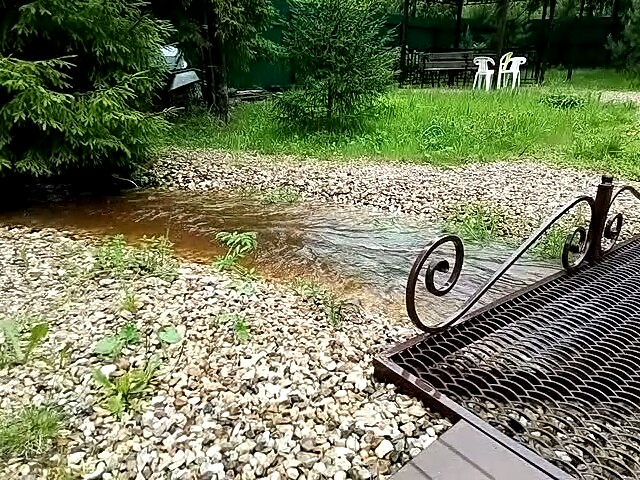

Представленные фотографии разлива в период сильных дождей

Участок №54
Участок №55

Приложение 2
