Перечень работ и вопросов к эксперту
Для определения износа здания эксперт использовал ВСН 53-86(р) ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ ПРАВИЛА ОЦЕНКИ ФИЗИЧЕСКОГО ИЗНОСА ЖИЛЫХ ЗДАНИЙ
Обследование объекта проходило в три связанных между собой этапа:
— визуально обследование, в ходе которого выполнены натурные измерения;
— камеральная обработка результатов обследований с сопоставлением с действующими строительными нормами и правилами, другими нормативными документами;
— подготовка и оформление заключения эксперта.
Проведение осмотра Объекта исследования
Визуальный осмотр, который еще классифицируется как визуальное обследование зданий и сооружений является одним из основных видов исследования. Для некоторых сооружений это практически единственный метод определения фактического состояния и контроля, который может быть выполнен сплошным образом (для 100% конструкций). Согласно требованиям СП 13-102-2003 визуальное обследование выполняется первым и состоит из визуального осмотра и определения фактического технического состояния объекта исследования. Те же требования имеются в национальных стандартах ГОСТ 31973-2011, который входит в перечень Постановления Правительства Российской Федерации от 26 декабря 2014 г. № 1521. «Перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил)», в результате применения, которых на обязательной основе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений».
Визуальное обследование, как правило, делается сплошным, а инструментальное выборочным. Таким образом, визуальное обследование более полно охватывает все конструкции, чем, в том числе, обеспечивается качество работы. К повышению качества визуального обследования, имеется еще одна известная проблема, снижающая эффективность работ в ряде случаев до нуля. Речь идет о недоступности конструкций, подлежащих обследованию, для осмотра вследствие наличия различного типа отделочных слоев, экранов, декоративных элементов и пр. Основы устранения проблемы недоступности заложены в ФЗ-384 от 30.12.2009 «Технический регламент о безопасности зданий и сооружений» и должны выполняться еще на этапе проектирования. В законе указано следующее. В проектной документации должна быть предусмотрена доступность элементов строительных конструкций, сетей инженерно-технического обеспечения и систем инженерно-технического обеспечения для определения фактических значений их параметров и других характеристик, а также параметров материалов, изделий и устройств в процессе его строительства и эксплуатации (ФЗ-384 от 30.12.2009 «Технический регламент о безопасности зданий и сооружений», ст. 15, п.4).
Для ответа на вопросы настоящего исследования, эксперт проанализировал требования к качеству работ, предусмотренные в нормативных документах.
Осмотр произведён 10.08.2021г. в присутствии представителя заказчика – Спичака О.В.
Описание объекта обследования.
Объект экспертизы расположен по адресу: г. Москва, ул. ХХХХХХХХХ д.11, стр.1.на земельном участке, функционально предназначенном для проведения спортивных мероприятий и функционально связанными с этим службами. Здание двухэтажное, с подвалом, кирпичное, административно-спортивного назначения, постройки 50-х годов прошлого века. Ограждающие стены толщиной 80см из кирпичной кладки силикатного кирпича, с прочностью, соответствующую М140 (достаточная), облицованную кладкой из керамического щелевого облицовочного кирпича с прочностью, соответствующую М140 (достаточная). В цокольной и подвальной части толщина кладки 80см из кирпичной кладки полнотелого керамического кирпича с прочностью, соответствующую М140 (достаточная), с опорой на бетонный фундамент прочностью, соответствующей В12 (достаточная). Перегородки в подвале из кирпичной кладки полнотелого керамического кирпича М150 (достаточная)., толщиной 40см. По периметру к зданию вплотную прилегает асфальтобетонное покрытие, за исключением участка ж/б отмостки. Крыша вальмовая, кровля стальная, со стоячими фальцами по деревянной обрешётке на бревенчатой стропильной системе. Высота чердака 4м. Стропильная система пространственно-каркасная состоит из стропильных ног из досок шириной 180мм и толщиной 60мм с шагом 1400мм, опирающихся на четыре ряда вертикальных столбов из бревна 160мм с опорой на мауэрлат из тёсанных брёвен диаметром 300мм. Деревянный потолок — покрытие над спортивным залом удерживает две пары деревянных ферм из бруса, сечением 140×140мм, дополнительно стянуты стальными тяжами круглого сечения, Ø36мм. Фермы расположены продольно в 2,5метрах друг от друга и 4,7м между парами. Обрешётка выполнена из деревянного бруса прямоугольного сечения размером 60×40мм с шагом 250мм. Прогнившие участки не обнаружены. Прогибы и разрушения отсутствуют. Свесы крыши поражены плесенью. Между обрешёткой и стальной кровлей проложена пароизоляционная плёнка. Свидетельствующая о том, что ремонт кровли был произведён не ранее конца 90-х годов. Ходовые дорожки выполнены из дощатого настила. Входные двери в подвал двупольные, стальные. В подвале дверные коробки деревянные, полотна и деревянные с обивкой листовым железом и фанерные с каркасом из уголка. Стены подвала в основном оштукатурены. Входная группа – из светопрозрачных конструкций. Оконные проёмы заполнены на 70% ПВХ-профилями со стеклопакетами, оставшиеся 30% — деревянные, двойные с одинарным остеклением. Межэтажные перекрытия – железобетонные пустотные плиты, покрытие второго этажа деревянное, потолки оштукатурены по дранке. Перекрытие подвала – бетонное из пустотных плит шириной 1400мм, прочность бетона соответствует марке В20. Вход в подвал снаружи, с торца здания, со стороны дымохода. Лестничные марши – бетонные, прочность бетона соответствует марке В20 (достаточная). Лестничная клетка 600×285см, покрытие из полнотелых бетонных плит. Ограждения лестничных маршей стальные с деревянными перилами, облицованные камнем. Отопление, ГВС, ХВС, КС, электроснабжение – центральные. Обследуемое здание определено ко II группе капитальности. Водосточная система отсутствует, сток воды с кровли происходит через прямые участки краёв кровли. Инженерные коммуникации дома в работоспособном состоянии. К торцу здания пристроен дымоход, когда-то отопление было угольное. Высота цоколя, облицованного керамической плиткой -75см. Высота здания от отмостки до карниза 9м. Высота подвального этажа 3м. Высота первого этажа 3,8м. Высота второго этажа 4.3м. Высота чердака 4м. Высота пристроенного бездействующего дымохода 9м, сечение прямоугольное 135×137см, облицован керамическими пустотелыми камнями размером 100×220×30h. В пространстве чердака участок выполнен пустотелым керамическим кирпичом. Стены коридоров и холлов, примыкающих к лестничной клетке второго и третьего этажей облицованы плитками из туфа или ракушечника различного размера. Полы облицованы мозаичной плиткой, склеенной в квадраты размером 50×50см составом на фенолформальдегидной основе (производство запрещено в конце 80-х). Дверные коробки – современные. Декоративные потолки – современные. Спортивный зал – в стадии реконструкции. В с/у – современная облицовка керамической плиткой. Разводка отопления выполнена из полипропиленовых труб, радиаторы – биметаллические и алюминиевые. Размеры помещений незначительно отличаются в меньшую сторону от планов БТИ в результате произведённой уже после получения плана БТИ отделки стен ГВЛ по каркасу.
По периметру здания (главный и задний фасады) расположены технологические приямки 245×140см, в количестве 7шт, которые обеспечивали поступление угля в подвальную котельную, а также часть вентиляционного оборудования убежища, которые ранее функционировали в пространстве подвала. На главном фасаде имеется заделанная изнутри трещина на всю высоту здания. Трещина образовалась в результате просадки грунта под углом здания в трёх метрах от дренажного колодца. Причина просадки грунта – вымывание водой либо при строительстве дренажной системы или (и) при несвоевременном выполнении регламентных работ по содержанию (не прочищали) дренажной системы, а также от проникновение атмосферной влаги через открытые приямки и через стены подвала ввиду износа гидроизоляции и отсутствия водосточной системы. В подвале земляной пол и стены увлажнены на ощупь. От затопления подвала предусмотрено углубление с электрическим насосом, отводящим влагу, проникшую внутреннее пространство, в канализационную систему. Очевидно для укрепления ограждающих стен были устроены два п-образных пояса из горячекатаного швеллера №18 со сквозным креплением через стены стальными шпильками. С противоположной стены имеется раскрытие трещины от нижней границы оконного проёма. Заполненного деревянным переплётом. Причина образования этой трещины – регулярное замачивание атмосферной влагой ограждающей стены ввиду отсутствия отлива в оконном проёме. Под свесом крыши имеются участки с отсутствием карнизного камня.
При обследовании конструкций для определения прочности бетона применены методы неразрушающего контроля согласно требованиям ГОСТ 17624, [1].
Принт-скрин с Яндекс карты: местоположение объекта экспертизы.
У торца здания противоположного центральному входу, в 3-х метрах от ограждающей стены расположены два канализационных колодца и один дренажный.
В соответствии с Приложением 4 к «Общей части к сборникам укрупненных показателей восстановительной стоимости зданий и сооружений для переоценки основных фондов. Госстрой СССР» (Утверждена Государственным комитетом Совета Министров СССР по делам строительства 14 июля 1970 г.) предусмотрено следующее распределение жилых и общественных зданий по группам капитальности:
Конструктивные элементы здания | Группы | |||||
I | II | III | IV | V | VI | |
Фундаменты | Железобетонные, бетонные, буто-бетонные, бутовые, кирпичные | Деревянные стулья или каменные столбы | Глинобитные, грунтовые | |||
Стены | Кирпичные, из естественного камня, крупноблочные, крупнопанельные | Каменные облегченные из всех видов кирпича и легких камней | Деревянные рубленые и брусчатые, смешанные (кирпичные и деревянные) | Щитовые и каркасно-засыпные сырцовые, саманные и глинобитные | Каркасно- камышитовые и другие облегченные | |
Перекрытия | Железобетонные | Смешанные (металлические балки и деревянное заполнение) | Деревянные | |||
Кровля | Железная, асбестоцементная, черепичная |
Исследуемое здание относится к о II группе капитальности.
1.1. Под физическим износом конструкции, элемента, системы инженерного оборудования (далее системы) и здания в целом следует понимать утрату ими первоначальных технико-эксплуатационных качеств (прочности, устойчивости, надежности и др.) в результате воздействия природно-климатических факторов и жизнедеятельности человека.
Физический износ на момент его оценки выражается соотношением стоимости объективно необходимых ремонтных мероприятий, устраняющих повреждения конструкции, элемента, системы или здания в целом, и их восстановительной стоимости.
1.2. Физический износ отдельных конструкций, элементов, систем или участков следует оценивать путем сравнения признаков физического износа, выявленных в результате визуального и инструментального обследования, с их значениями, приведенными в табл.1-71.
Таблица 5

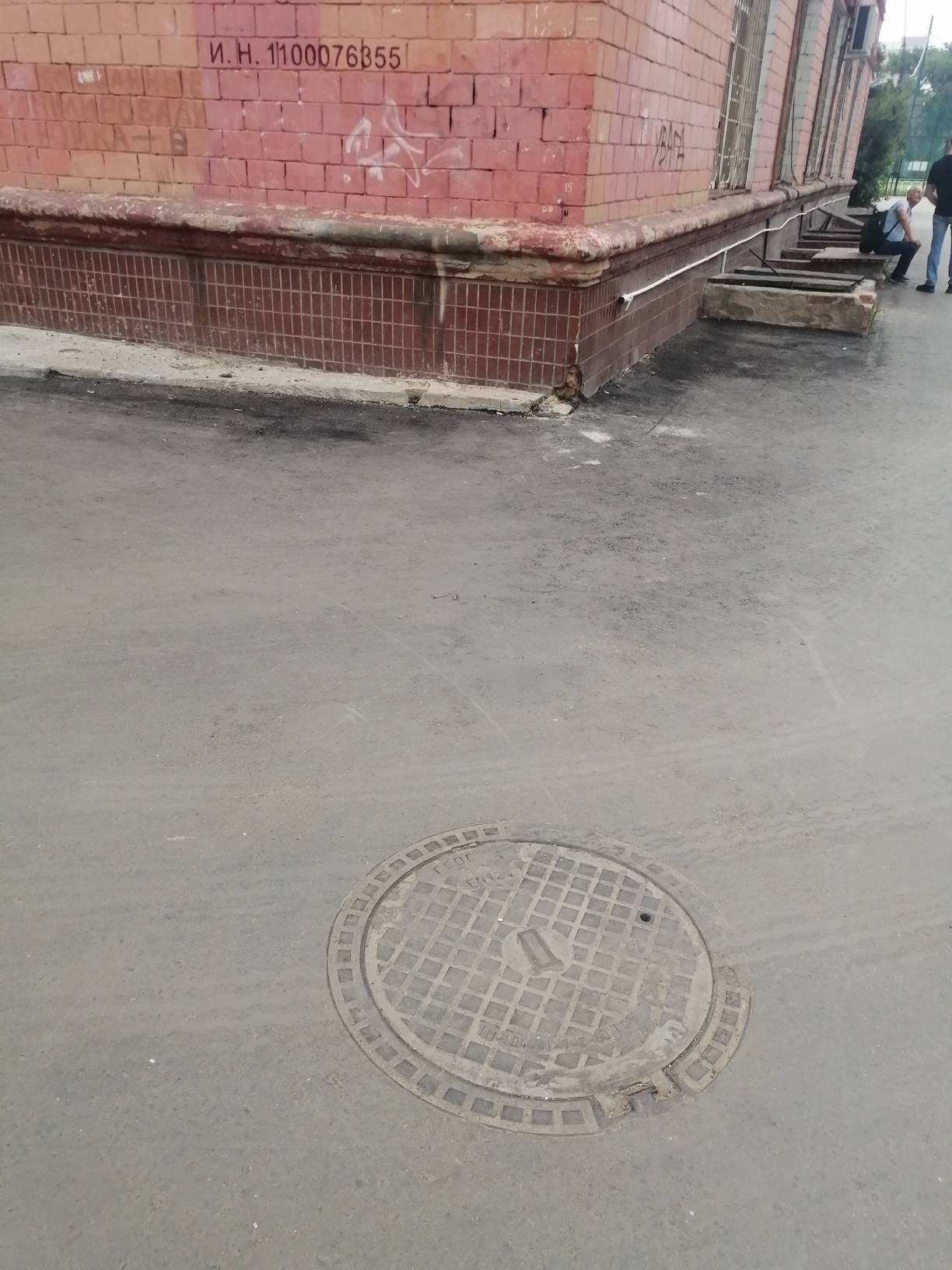

Фундаменты свайные столбчатые каменные, бетонные и железобетонные
Признаки износа | Количественная оценка | Физический износ, % | Примерный состав работ |
Трещины в цокольной части здания | Ширина раскрытия трещин до 1,5 мм | 0-20 | Затирка трещин |
Искривление горизонтальных линий цоколя без признаков увеличения осадочных деформаций | Неравномерная осадка с прогибом стен до 0,01 от длины стены | 21-40 | Затирка трещин, устранение повреждений отделочного слоя цоколя |
Сквозные трещины в цоколе, распространение трещин на всю высоту здания. Искривление и значительная осадка отдельных участков стен. Развитие осадок не наблюдается | Ширина раскрытия трещин до 10 мм.
Неравномерная осадка с прогибом стен более 0,01 от длины стены |
41-60 | Усиление фундаментов и стен |
Развитие сквозных трещин в стенах здания, разрушение цоколя, развитие деформаций фундаментов | — | 61-80 | — |
Таблица 10

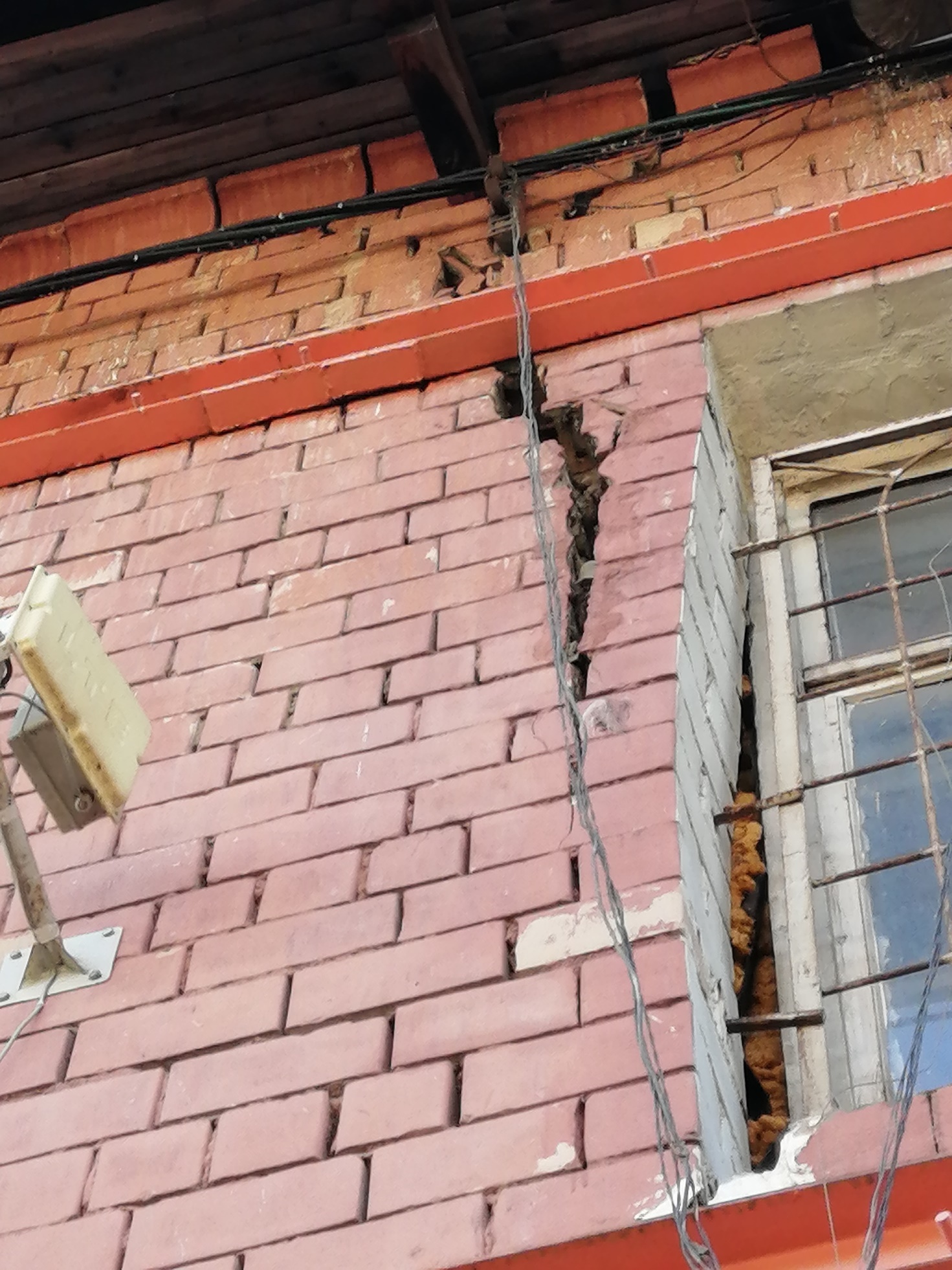

Стены кирпичные
Признаки износа | Количественная оценка | Физический износ, % | Примерный состав работ |
Отдельные трещины и выбоины | Ширина трещины до 1 мм | 0-10 | Заделка трещин и выбоин |
Глубокие трещины и отпадение штукатурки местами, выветривание швов | Ширина трещин до 2 мм, глубина до 1/3 толщины стены, разрушение швов на глубину до 1 см на площади до 10% | 11-20 | Ремонт штукатурки или расшивка швов; очистка фасадов |
Отслоение и отпадение штукатурки стен, карнизов и перемычек; выветривание швов; ослабление кирпичной кладки; выпадение отдельных кирпичей; трещины в карнизах и перемычках; увлажнение поверхности стен | Глубина разрушения швов до 2 см на площади до 30%. Ширина трещины более 2 мм | 21-30 | Ремонт штукатурки и кирпичной кладки, подмазка швов, очистка фасада, ремонт карниза и перемычек |
Массовое отпадение штукатурки; выветривание швов; ослабление кирпичной кладки стен, карниза, перемычек с выпадением отдельных кирпичей; высолы и следы увлажнения | Глубина разрушения швов до 4 см на площади до 50% | 31-40 | Ремонт поврежденных участков стен, карнизов, перемычек |
Сквозные трещины в перемычках и под оконными проемами, выпадение кирпичей, незначительное отклонение от вертикали и выпучивание стен | Отклонение стены от вертикали в пределах помещения более 1/200 высоты, прогиб стены до 1/200 длины деформируемого участка | 41-50 | Крепление стен поясами, рандбалкамн, тяжами и т.п., усиление простенков |
Массовые прогрессирующие сквозные трещины, ослабление и частичное разрушение кладки, заметное искривление стен | Выпучивание с прогибом более 1/200 длины деформируемого участка | 51-60 | Перекладка до 50% объема стен, усиление и крепление остальных участков стен |
Разрушение кладки местами | — | 61-70 | Полная перекладка стен |
Таблица 11

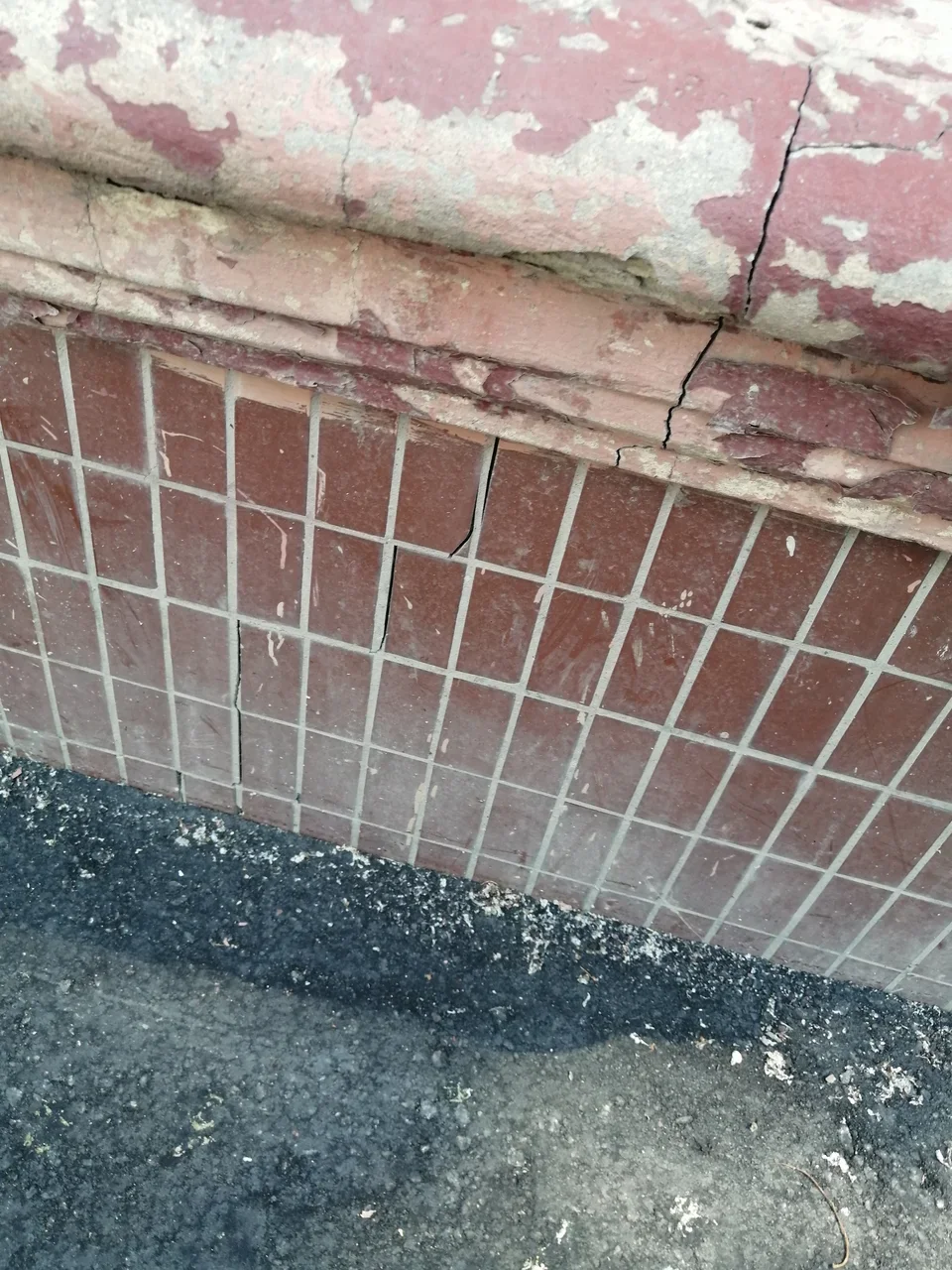

Стены кирпичные с облицовкой керамическими блоками и плитками
Признаки износа | Количественная оценка | Физический износ, % | Примерный состав работ |
Мелкие единичные трещины и местные выбоины в керамике | Ширина трещин до 1 мм. Повреждения на площади до 10% | 0-10 | Затирка трещин и выбоин |
Трещины на откосах проемов, отслоение облицовки и выпадение отдельных блоков или плиток на фасаде | Трещины шириной более 1 мм | 11-20 | Крепление облицовки инъекцией цементного молока и установка выпавших плиток |
Отслоение облицовки от кладки, трещины в швах, следы влаги в местах отсутствия облицовки | Трещины в швах шириной до 2 мм. Выпадение плитки до 20% площади | 21-30 | Замена плиток и крепление облицовки, заделка трещин с ремонтом поверхности кирпичной кладки |
Выпадение облицовки, трещины в кладке, выветривание раствора из швов, высолы и следы увлажнения на поверхности кладки в местах отсутствия облицовки, трещины в отдельных перемычках | Выпадение облицовки на площади более 20%. Трещины в кладке шириной более 2 мм | 31-40 | Замена выпавшей облицовки; заделка трещин с ремонтом поверхности кладки; перекладка простенков объемом до 5 м |
Трещины в кирпичной кладке и в перемычках, выпадение отдельных кирпичей из карнизов, массовое отпадение облицовки, следы увлажнения стен | Глубина трещин в кладке 0,5 толщины стены, трещины в перемычках шириной более 2 мм | 41-50 | Заделка трещин в кирпичной кладке; перекладка карнизов; усиление простенков; укрепление стен металлическими связями; замена выпавшей облицовки |
Полное отпадение облицовки, развивающиеся трещины в кладке и перемычках, выпадение кирпичей из кладки, заметное искривление стен, ослабление связей между отдельными участками стен | Отклонение стены от вертикали в пределах помещения более 1/200 его высоты | 51-60 | Усиление и укрепление стен; замена перемычек и облицовки |
Массовое разрушение кладки | — | 61-70 | Полная перекладка стен |
Таблица 27
Перекрытия деревянные оштукатуренные
Признаки износа | Количественная оценка | Физический износ, % | Примерный состав работ |
Усадочные трещины в штукатурном слое, частичное отслоение штукатурки | Ширина трещин до 0,5 мм. Суммарная длина трещин на 1 м2 до 0,5 м | 0-10 | Затирка трещин и восстановление штукатурного слоя |
Усадочные трещины, отпадение и отслоение штукатурки, глухой звук при простукивании | Ширина трещин до 1 мм. Суммарная длина трещин на 1 м2 до 1 м | 11-20 | Восстановление штукатурки, мелкий ремонт наката |
Следы протечек на потолке; перенасыщение засыпки влагой, отдельные участки которой слежались, обмазка местами разрушилась | Повреждения на площади до 20 % | 21-30 | Смена негодной обмазки и засыпки или ее рыхление и досыпка; очистка и антисептирование древесины |
Ощутимая зыбкость, диагональные трещины на потолке | – | 31-40 | Усиление балок, частичная замена наката |
Глубокие трещины в местах сопряжений балок с несущими стенами, следы увлажнений | – | 41-50 | Вскрытие части перекрытия, усиление концов балок и частичная замена наката |
Глубокие трещины в перекрытии, наличие временных креплений в отдельных местах | – | 51-60 | Усиление и частичная замена балок |
Диагональные, продольные и поперечные трещины в перекрытии; заметный прогиб; временные подпорки; обнажение древесины балок; поражение гнилью и жучком | Прогиб потолка до 1/100 пролета | 61-70 | Полная замена покрытия |
Конструкция на грани разрушения, которое местами уже началось | – | 71-80 |
Перекрытия из сборных и монолитных сплошных плит
Признаки износа | Количественная оценка | Физический износ, % | Примерный состав работ |
Трещины в местах примыканий к стенам | Ширина трещин до 0,5 мм | 0-10 | Заделка трещин |
Трещины в плитах (усадочные или вдоль рабочего пролета) | Ширина трещин до 2 мм. Суммарная длина усадочных трещин на 1 м2 до 0,8 м | 11-20 | Заделка единичных трещин или затирка усадочных трещин |
Трещины в плитах поперек рабочего пролета или множественные усадочные | Ширина раскрытия трещин до 2 мм. Суммарная длина усадочных трещин на 1 м2 до 1,5 м. | 21-30 | То же, с восстановлением защитного слоя бетона |
Трещины, прогибы, следы протечек или промерзаний в местах примыкания к наружным стенам | Трещины более 2 мм. Прогибы до 1/150 пролета | 31-40 | Заделка трещин, устранение причин намокания плит |
Развивающиеся трещины у опорных участков плит, прогибы | Прогибы до 1/100 пролета | 41-50 | Усиление опорных участков плит. Заделка трещин |
Увеличение трещин и прогибов по времени | Прогибы до 1/100 пролета. Трещины 3 мм | 51-80 | Усиление плит или их замена |
Лестницы железобетонные
Признаки износа | Количественная оценка | Физический износ, % | Примерный состав работ |
Редкие трещины на ступенях, отдельные повреждения перил | Ширина трещин до 1 мм | 0-20 | Затирка трещин, ремонт перил |
Выбоины и сколы местами в ступенях, перила повреждены, лестничные площадки имеют трещины поперек рабочего пролета | То же, до 2 мм | 21-40 | Заделка отбитых мест, ремонт перил. Усиление железобетонных лестничных площадок |
В подступенках глубокие трещины, отдельные проступи отпали, маршевые плиты (косоуры) имеют трещины и обнажения арматуры, прогиб косоуров (маршей) | Ширина трещин 2 мм. Прогиб косоуров (маршей) до 1/200 пролета | 41-60 | Усиление подступенков, заделка разрушенных мест и замена местами проступей, усиление маршевых плит (косоуров) |
Марши и площадки имеют прогибы и местные разрушения, трещины в сопряжениях маршевых плит с несущими конструкциями, ограждающие решетки расшатаны и местами отсутствуют, пользование лестницей опасно | Прогиб до 1/150 пролета | 61-80 | Полная замена лестницы |
Таблица 38

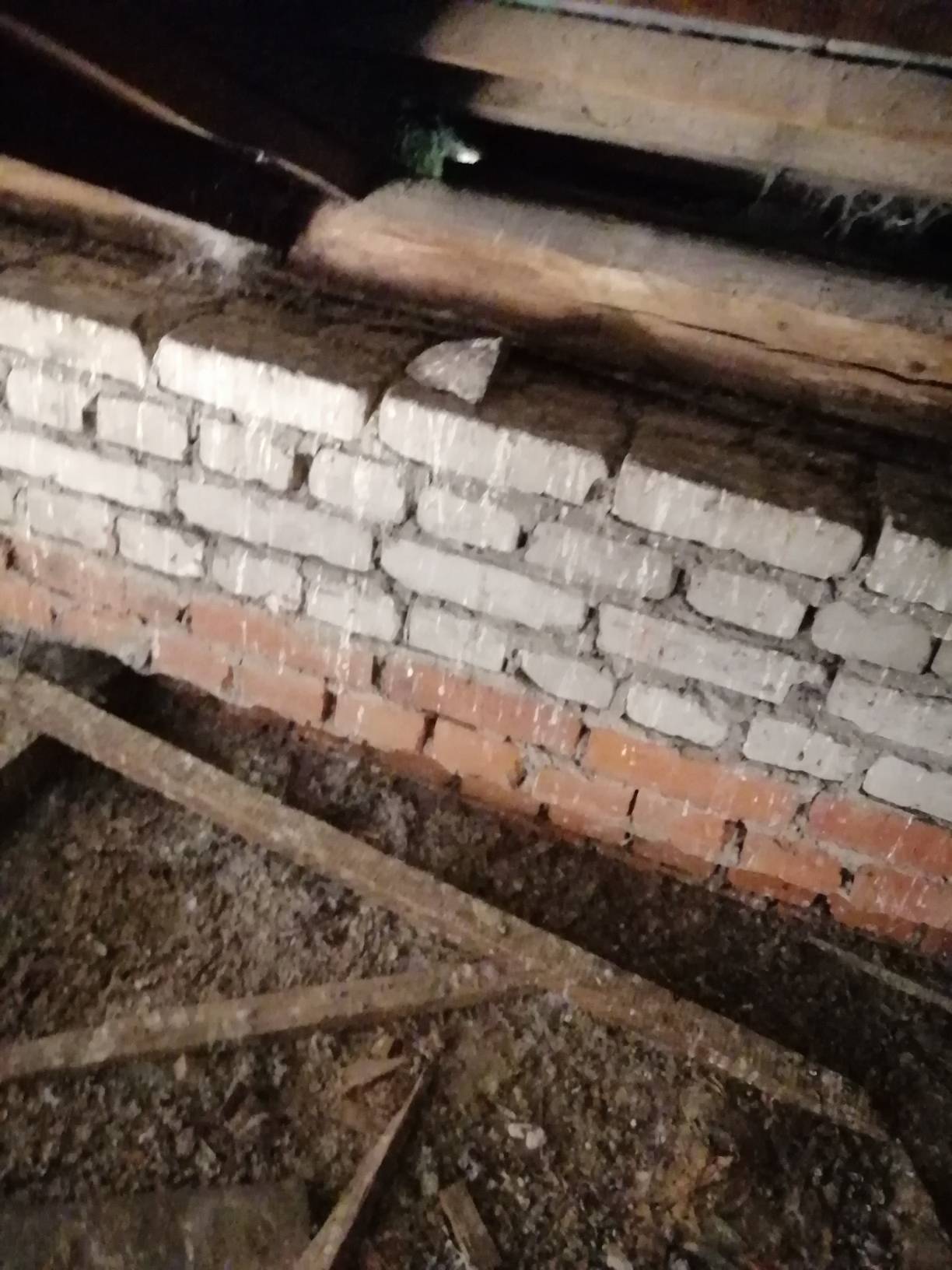

Крыши деревянные
Признаки износа | Количественная оценка | Физический износ, % | Примерный состав работ |
Ослабление креплений, болтов, хомутов, скоб; повреждение деталей слуховых окон | – | 0-20 | Ремонт креплений и деталей слуховых окон |
Поражение гнилью мауэрлата и концов стропильных ног, ослабление врубок и соединений | Повреждения на площади до 20 % | 21-40 | Смена мауэрлата и усиление концов стропильных ног, выправка конструкций, крепление врубок |
Поражение гнилью древесины мауэрлата, стропил, обрешетки; наличие дополнительных временных креплений стропильных ног; увлажнение древесины | То же, до 50 % | 41-60 | Смена мауэрлата, части стропильных ног и сплошной обрешетки под настенным желобом, частичная смена рядовой обрешетки |
Прогибы стропильных ног, поражение гнилью и жучком древесины деталей крыши | – | 61-80 | Полная замена деревянной конструкции крыши |
Таблица 43

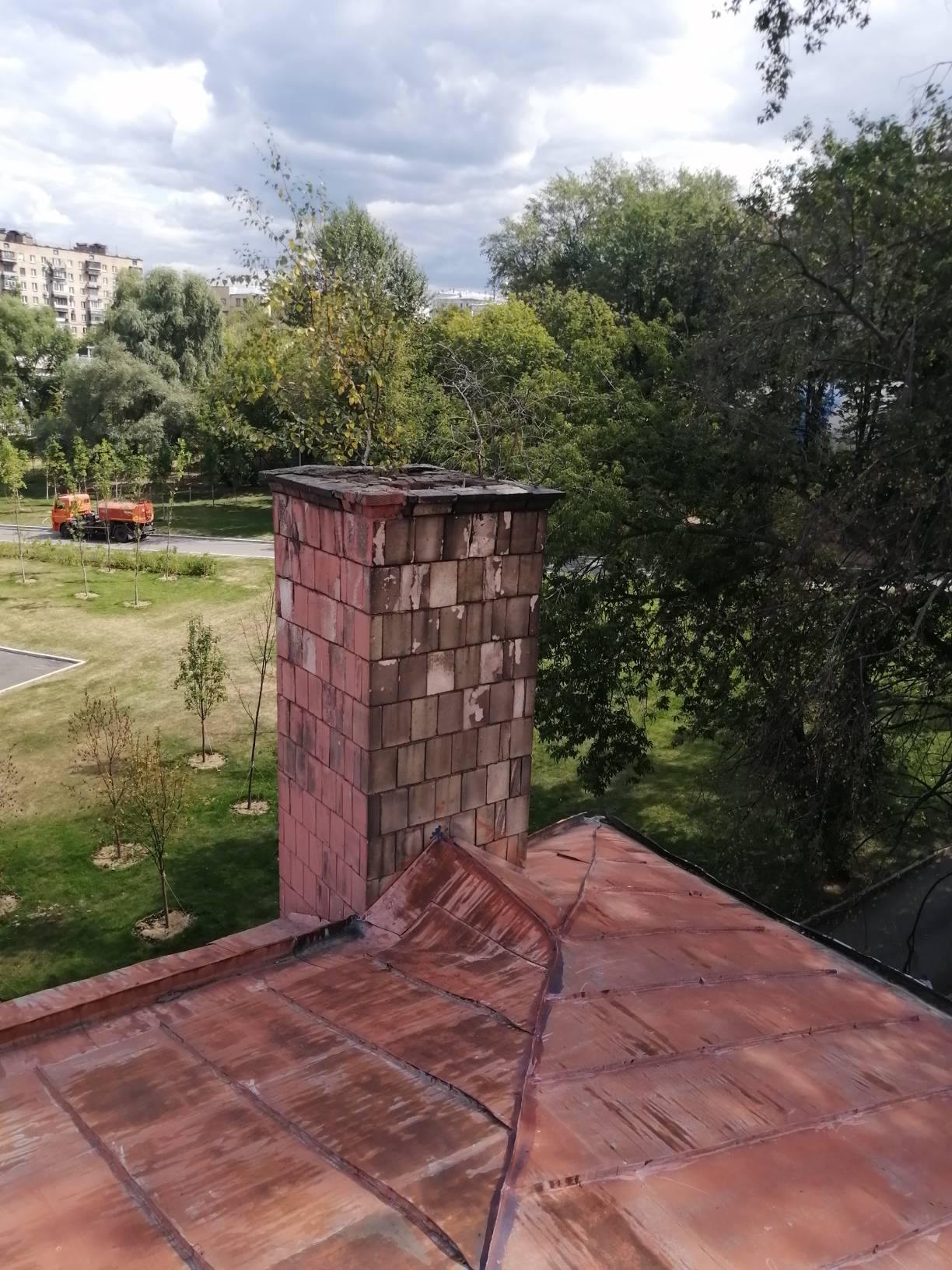

Кровли стальные
Признаки износа | Физический износ, % | Примерный состав работ |
Ослабление крепления отдельных листов к обрешетке, отдельные протечки | 0-20 | Постановка заплат и заделка свищей в местах повреждений, крепление кляммерами |
Неплотности фальцев пробоины и нарушение примыканий к выступающим частям местами; просветы при осмотре со стороны чердака; повреждения настенных желобов | 21-40 | Постановка заплат, смена отдельных листов до 10 % площади кровли; промазка и обжатие фальцев, заделка свищей, ремонт настенных желобов и разжелобков |
Ржавчина на поверхности кровли, свищи, пробоины; искривление и нарушение креплений ограждающей решетки; большое количество протечек | 41-60 | Замена настенных желобов, разжелобков и рядового покрытия от 10 до 25 % площади кровли; ремонт ограждающей решетки |
Массовые протечки, сильная ржавчина на поверхности кровли и со стороны чердака, разрушение фальцев, большое количество заплат на кровле, разрушение ограждающей решетки | 61-80 | Полная замена кровли |
Кровля была заменена полностью, поэтому износ определён 0,0%
Таблица 48
Полы цементно-песчаные, бетонные, мозаичные
Признаки износа | Физический износ, % | Примерный состав работ |
Отдельные мелкие выбоины и волосные трещины, незначительные повреждения плинтусов | 0-20 | Затирка трещин и выбоин местами, ремонт плинтусов с заменой на новые до 20 % |
Стирание поверхности в ходовых местах; выбоины до 0,5 м2 на площади до 25 % | 21-40 | Заделка выбоин |
Массовые глубокие выбоины и отставание покрытия от основания местами до 5 м2 на площади до 50 % | 41-60 | Замена покрытия в ходовых местах, заделка выбоин, ремонт основания местами |
Массовые разрушения покрытия и основания | 61-80 | Полная замена покрытия и основания |
Полы из керамических плиток
Признаки износа | Физический износ, % | Примерный состав работ |
Мелкие сколы и трещины отдельных плиток на площади до 20 % | 0-20 | Замена отдельных плиток |
Отсутствие отдельных плиток, местами вздутия и отставание на площади от 20 до 50 % | 21-40 | Частичная замена покрытия с добавлением плиток местами |
Отсутствие плиток местами; выбоины в основании на площади св. 50 %, в санузлах возможны протечки через междуэтажное перекрытие | 41-60 | Замена плиток на площади пола более 50 %, ремонт основания |
Полное разрушение покрытия и основания, массовые протечки в санузлах через междуэтажное перекрытие | 61-80 |
Таблица 55
Оконные блоки деревянные
Признаки | Физический износ, % | Примерный состав работ |
Мелкие трещины в местах сопряжения коробок со стенами, истертость или щели в притворах. Замазка местами отстала, частично отсутствуют штапики, трещины стекол, мелкие повреждения отливов | 0-20 | Конопатка сопряжений коробок со стенами. Восстановление отсутствующих штапиков, замазки стекол, отливов с добавлением нового материала до 15 % |
Оконные переплеты рассохлись, покоробились и расшатаны в углах; часть приборов повреждена или отсутствует; отсутствие остекления, отливов | 21-40 | Ремонт переплетов; укрепление соединений накладками, восстановление остекления с добавлением нового материала до 30 % |
Нижний брус оконного переплета и подоконная доска поражены гнилью, древесина расслаивается, переплеты расшатаны | 41-60 | Ремонт переплетов, коробки и подоконной доски с добавлением нового материала |
Оконные переплеты, коробка и подоконная доска полностью поражена гнилью и жучком, створки не открываются или выпадают; все сопряжения нарушены | 61-80 | Полная замена оконных блоков |
Таблица 58
Двери металлические
Признаки | Физический износ, % | Примерный состав работ |
Уплотнительные прокладки изношены или отсутствуют, трещины в стеклах или отсутствие остекления, трещины в местах сопряжения коробок со стенами, повреждены декоративные детали дверей | 0-20 | Восстановление уплотнительных прокладок, замена декоративных деталей с добавлением нового материала до 50 % |
Приборы частично утрачены или неисправны; повреждение наличников; повреждения и перекосы обвязок, импостов, коробок | 21-40 | Ремонт дверных полотен и коробок со сменой до 50 % приборов |
Коррозия деталей дверных полотен и коробки местами; повреждение заполнений дверей | 41-60 | Ремонт дверных коробок с заменой поврежденных деталей, ремонт или замена дверных полотен |
Массовая коррозия дверных коробок и полотен, местное разрушение дверных полотен и коробок | 61-80 | Полная замена заполнений проемов |
Таблица 63
Штукатурка
Признаки | Физический износ, % | Примерный состав работ |
Волосные трещины и сколы местами | 0-10 | Затирка местами со шпаклевкой |
Глубокие трещины, мелкие пробоины, отслоение накрывочного слоя местами | 11-20 | Затирка штукатурки местами |
Отставание или отбитые места площадью менее 1 м2 до 5 % площади поверхности | 21-30 | Ремонт штукатурки местами до 1 м2 на площади до 5 % |
Выпучивание или отпадение штукатурки и листов местами, менее 10 м2 на площади до 25 % | 31-40 | Ремонт штукатурки с подготовкой поверхности |
Выпучивание и отпадение штукатурки и листов местами, более 10 м2 на площади до 5 % | 41-50 | Ремонт штукатурки с подготовкой поверхности |
Отпадение штукатурки и листов большими массивами на площади более 50 %, при простукивании легко отстает или разбирается руками | 51-60 | Полная замена штукатурки без подготовки поверхности |
Массовые отслоения штукатурного слоя и листов, повреждение основания | 61-70 | Полная замена штукатурки с подготовкой поверхности (подбивка драни, сетки и т.п.) |
Таблица 60
Окраска масляная
Признаки | Физический износ, % | Примерный состав работ |
Местные единичные повреждения окрасочного слоя, царапины | 0-20 | – |
Потемнение и загрязнение окрасочного слоя, матовые пятна и потеки | 21-40 | Промывка и окраска за один раз |
Сырые пятна, отслоение вздутие и местами отставание краски со шпаклевкой до 10 % поверхности | 41-60 | Окраска местами за два раза и полностью за один раз, с подготовкой поверхности местами до 20 % |
Массовые пятна, отслоение, вздутия и отпадение окрасочного слоя со шпаклевкой | 61-80 | Полная перекраска с подготовкой поверхности |
3. ТАБЛИЦЫ ФИЗИЧЕСКОГО ИЗНОСА ВНУТРЕННИХ СИСТЕМ ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ
Система горячего водоснабжения
Таблица 65
Признаки | Физический износ, % | Примерный состав работ |
Ослабление сальниковых набивок, прокладок смесителей и запорной арматуры, отдельные нарушения теплоизоляции магистралей и стояков | 0-20 | Набивка сальников, замена прокладок, устройство теплоизоляции трубопроводов (местами) |
Капельные течи в местах резьбовых соединений трубопроводов и врезки запорной арматуры; нарушение работы отдельных полотенцесушителей (течи, нарушение окраски, следы ремонта); нарушения теплоизоляции магистралей и стояков; поражение коррозией магистралей отдельными местами | 21-41 | Частичная замена запорной арматуры и отдельных полотенцесушителей, замера отдельными местами трубопроводов магистралей, восстановление теплоизоляции |
Неисправность смесителей и запорной арматуры; следы ремонта трубопроводов и магистралей (хомуты, заплаты, замена отдельных участков); неудовлетворительная работа полотенцесушителей; значительная коррозия трубопроводов | 41-60 | Замена запорной арматуры, смесителей, полотенцесушителей; частичная замена трубопроводов магистралей и стояков |
Неисправность системы: выход из строя запорной арматуры, смесителей, полотенцесушителей, следы больших ремонтов системы в виде хомутов, частичных замен, заварок; коррозия элементов системы | 61-80 | Полная замена системы |

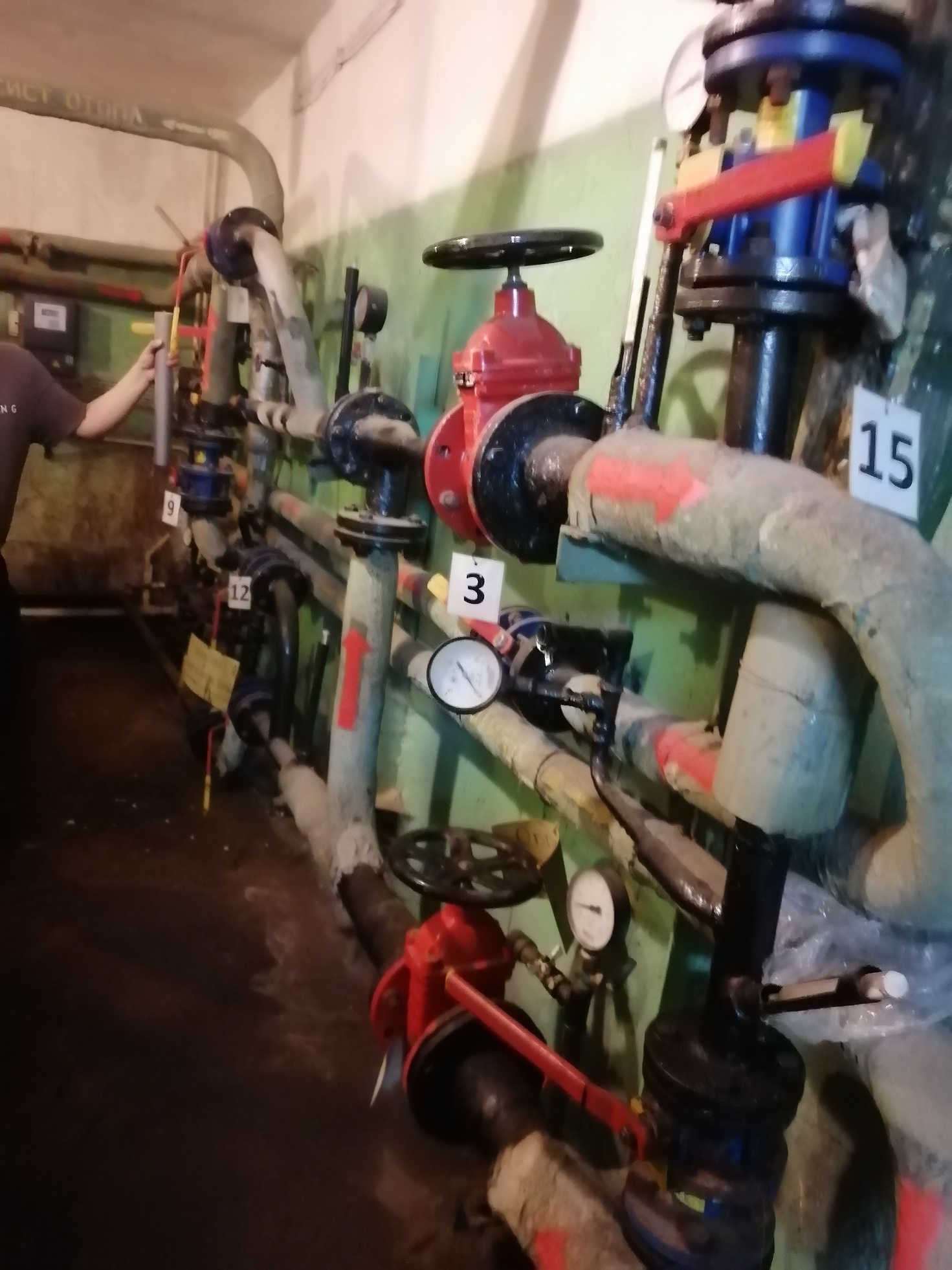

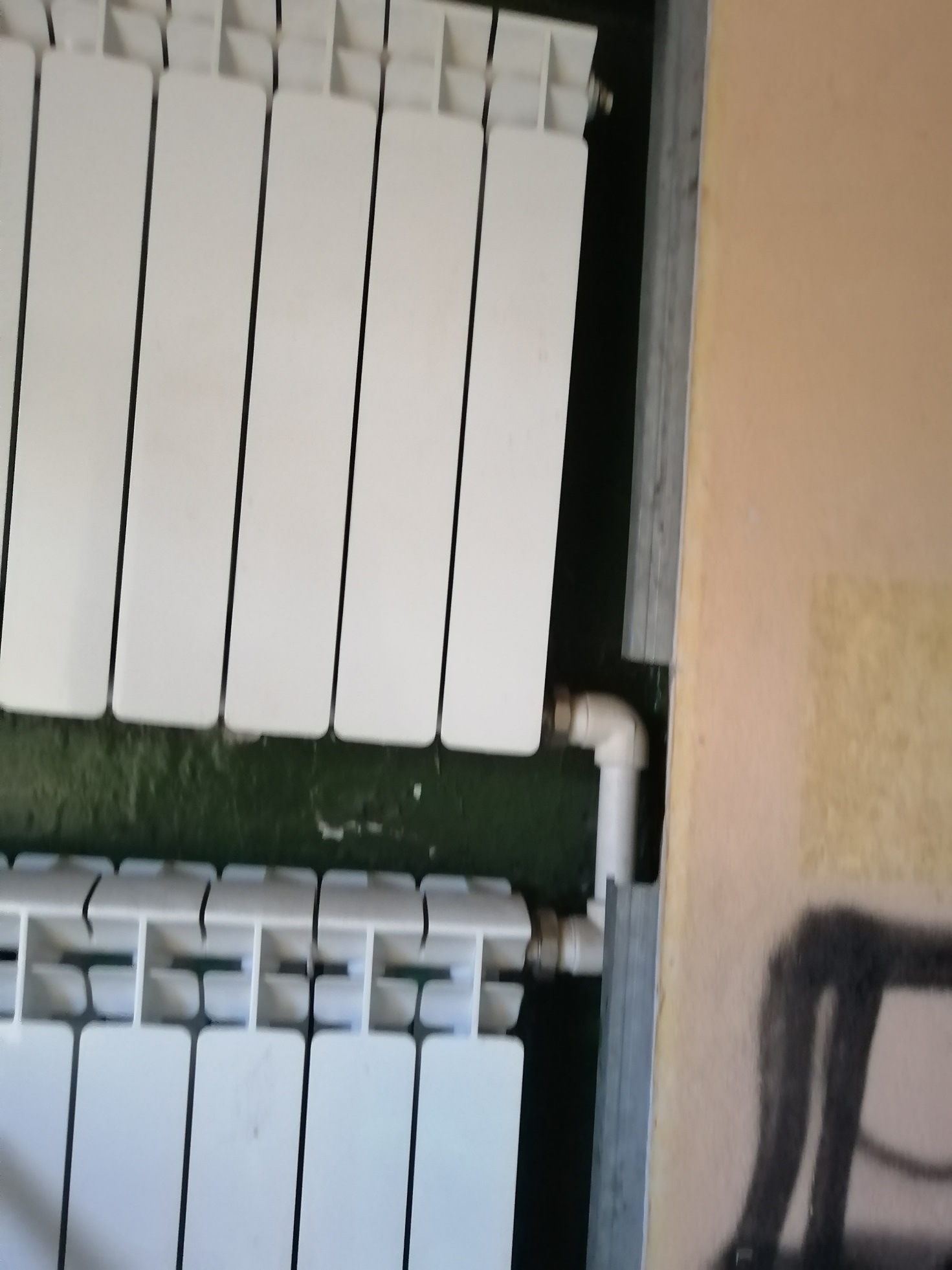

Система центрального отопления
Признаки | Физический износ, % | Примерный состав работ |
Ослабление прокладок и набивки запорной арматуры, нарушения окраски отопительных приборов и стояков, нарушение теплоизоляции магистралей в отдельных местах | 0-20 | Замена прокладок, набивка сальников, восстановление теплоизоляции труб (местами) |
Капельные течи в местах врезки запорной арматуры, приборов и в секциях отопительных приборов; отдельные хомуты на стояках и магистралях; значительные нарушения теплоизоляции магистралей, следы ремонта калориферов | 21-40 | Частичная замена запорной арматуры, отдельных отопительных приборов, замена стояков и отдельных участков магистралей; восстановление теплоизоляции; ремонт и наладка калориферов |
Капельные течи в отопительных приборах и местах их врезки; следы протечек в отопительных приборах, следы их восстановления, большое количество хомутов на стояках и в магистралях, следы их ремонта отдельными местами и выборочной заменой; коррозия трубопроводов магистралей; неудовлетворительная работа калориферов | 41-60 | Замена магистралей, частичная замена стояков и отопительных приборов, восстановление теплоизоляции, замена калориферов |
Массовое повреждение трубопроводов (стояков и магистралей), сильное поражение ржавчиной, следы ремонта отдельными местами (хомуты, заварка), неудовлетворительная работа отопительных приборов и запорной арматуры, их закипание; значительное нарушение теплоизоляции трубопроводов | 61-80 | Полная замена системы |
Система холодного водоснабжения
Таблица 67
Признаки | Физический износ, % | Примерный состав работ |
Ослабление сальниковых набивок и прокладок кранов и запорной арматуры, в некоторых смывных бачках имеются утечки воды, повреждение окраски трубопроводов в отдельных местах | 0-20 | Набивка сальников, смена прокладок в запорной арматуре, ремонт и регулировка смывных бачков |
Капельные течи в местах врезки кранов и запорной арматуры; отдельные повреждения трубопроводов (свищи, течи); поражение коррозией отдельных участков трубопроводов; утечки воды в 20 % приборов и смывных бачков | 21-40 | Частичная замена кранов и запорной арматуры, ремонт отдельных участков трубопроводов, восстановление окраски трубопроводов |
Расстройство арматуры и смывных бачков (до 40 %); следы ремонта трубопроводов (хомуты, заварка, замена отдельных участков); значительная коррозия трубопроводов; повреждение до 10 % смывных бачков (трещины, потеря крышек, рукояток) | 41-60 | Замена запорной арматуры, частичная замена смывных бачков, замена отдельных участков трубопроводов, окраска трубопроводов |
Полное расстройство системы, выход из строя запорной арматуры, большое количество хомутов, следы замены отдельными местами трубопроводов, большая коррозия элементов системы, повреждение до 30 % смывных бачков | 61-80 | Полная замена системы |
Система канализации и водостоков
Таблица 68
Признаки | Физический износ, % | Примерный состав работ |
Ослабление мест присоединения приборов; повреждение эмалированного покрытия моек, раковин, умывальников, ванн на площади до 10 % их поверхности; трещины в трубопроводах из полимерных материалов | 0-20 | Уплотнение соединений, ремонт труб местами |
Наличие течи в местах присоединения приборов до 10 % всего количества; повреждение эмалированного покрытия моек, раковин, умывальников, ванн до 20 % их поверхности; повреждение керамических умывальников и унитазов (сколы, трещины, выбоины) до 10 % их количества; повреждения отдельных мест чугунных трубопроводов; значительное повреждение трубопроводов из полимерных материалов | 21-40 | Заделка мест присоединения приборов и ремонт чугунных трубопроводов в отдельных местах, частичная замена перхлорвиниловых (ПХВ) трубопроводов; замена отдельных приборов |
Массовые течи в местах присоединения приборов; повреждение эмалированного покрытия моек, раковин, ванн, умывальников до 30 % их поверхности; повреждение керамических умывальников и унитазов до 20 % их количества; повреждение чугунных трубопроводов, массовые повреждения трубопроводов из полимерных материалов | 41-60 | Частичная замена трубопроводов и приборов, замена ПХВ-трубопроводов |
Неисправность системы; повсеместные повреждения приборов; следы ремонтов (хомуты, заделка и замена отдельных участков) | 61-80 | Полная замена системы |
Система электрооборудования
Таблица 69
Признаки | Физический износ, % | Примерный состав работ |
Неисправность, ослабление закреплений и отсутствие отдельных приборов (розеток, штепселей, патронов и т.д.); следы коррозии на поверхности металлических шкафов и частичное повреждение деревянных крышек | 0-20 | Установка недостающих приборов, крепление приборов, ремонт шкафов |
Повреждение изоляции магистральных и внутриквартирных сетей в отдельных местах, потеря эластичности изоляции проводов, открытые проводки покрыты значительным слоем краски, отсутствие части приборов и крышек к ним, следы ремонта вводно-распределительных устройств (ВРУ) | 21-41 | Замена отдельных участков сетей и приборов; ремонт ВРУ |
Полная потеря эластичности изоляции проводов, значительные повреждения магистральных и внутриквартирных сетей и приборов, следы ремонта системы с частичной заменой сетей и приборов отдельными местами, наличие временных прокладок, неисправность ВРУ | 41-60 | Замена отдельных участков сетей, приборов, ВРУ, замена открытой проводки |
Неисправность системы: проводки, щитков, приборов, ВРУ; отсутствие части приборов; оголение проводов, следы больших ремонтов (провесы проводов, повреждения шкафов, щитков, ВРУ) | 61-80 | Полная замена системы |
Результаты оценки физического износа элементов и систем, а также определения их удельного веса по восстановительной стоимости сведены в табл. 4.
Таблица 4
Наименование элементов здания | Удельные веса укрупненных конструктивных элементов по сб. № 28, % | Удельные веса каждого элемента по таблице прил. 2 настоящего сборника, % | Расчетный удельный вес элемента, li100, % | Физический износ элементов здания, % | |
по результатам оценки ФК | средневзвешенное значение физического износа | ||||
1. Фундаменты | 4 | – | 4 | 80 | 3,2 |
2. Стены | 43 | 86 | 37 | 60 | 22,2 |
3. Перегородки | 14 | 6 | 40 | 2,4 | |
4. Перекрытия | 11 | – | 11 | 40 | 4,4 |
5. Крыша | 7 | 75 | 5,25 | 60 | 31,5 |
6. Кровля | 25 | 1,75 | 80 | 14 | |
7. Полы | 11 | – | 11 | 60 | 6,6 |
8. Окна | 6 | 48 | 2,88 | 40 | 1,15 |
9. Двери | 52 | 3,12 | 40 | 1,24 | |
10. Отделочные покрытия | 5 | – | 5 | 50 | 2,5 |
11. Внутренние сантехнические и электротехнические устройства | 10 | ||||
В том числе: | |||||
отопление | 1,7 | 1,7 | 40 | 0,68 | |
холодное водоснабжение | 0,4 | 0,4 | 25 | 0,1 | |
горячее водоснабжение | 0,5 | – | 0,5 | 60 | 0,3 |
канализация | 3,6 | – | 3,6 | 30 | 1,08 |
газоснабжение | 1,1 | – | 1,1 | 15 | 0,17 |
электроснабжение | 2,7 | – | 2,7 | 15 | 0,4 |
12. Прочие | 3 | ||||
лестницы | – | 31 | 0,93 | 20 | 1,86 |
балконы | – | 24 | 0,72 | — | — |
остальное | – | 45 | 1,35 | 60 | 0,81 |
100 | 100 | Фз = 54,85 | |||
Полученный результат округляем до 1 %, физический износ здания – 55 %.
Согласно произведённому обследованию строительных конструкций здания требуется производство ремонтно-строительных работ:
— Произвести ремонт стропильной системы и свесов
— Произвести замену кровли на новую
— Произвести монтаж ограждения на кровле.
— Произвести ремонт ограждающих стен с заделкой трещин нерасширяющимися ремонтными составами, карнизов, приямков с монтажом водоотводящих козырьков над ними.
— Произвести восстановление водосточной системы.
— Произвести установку жалюзийных решёток и ремонт слуховых окон крыши, очистка и обработка деревянных поверхностей стропильной системы огнебиозащитными эмульсиями в два слоя.
— Произвести установку недостающих отливов в оконные проёмы.
— Произвести замену деревянных оконных переплётов на современные – из ПВХ профилей.
— Произвести установку отсутствующих радиаторов отопительной системы.
— Произвести укрепление грунта под фундаментом методом цементации.
— Произвести проектирование и установку теплоизоляционного декоративного фасада в целях соответствия требованиям энергоэффективности здания и эстетическим требованиям.
— Произвести замену зольно-шлакового теплоизолятора покрытия на современный – минераловатный, что обеспечит снижение нагрузки на покрытие и увеличит энергоэффективность здания.
— Произвести демонтаж пристроенного дымохода.
— Произвести электротехнические и строительные работы по удалению с фасада здания электрических кабелей.
— Произвести ремонт лестницы и перил.
— Произвести отделку и монтаж пола в подвальных помещениях.
На выполнение всех видов ремонтно-восстановительных работ требуются средства сопоставимые с затратами на строительство нового здания.
Ремонт здания с износом здания более 50% в современных условиях экономически нецелесообразен.
III. ВЫВОДЫ
- По результатам проведения строительно-технического обследования здания по адресу:
г. Москва, ул. ХХХХХХХХХ д.11, стр.1 физический износ здания – 55 %.
- Строительно-техническое состояние здания определено как «Ограниченно-работоспособное». Ограниченно-работоспособное техническое состояние: Категория технического со-стояния строительной конструкции или здания и сооружения в целом, включая состояние грунтов основания, при которой имеются крены, дефекты и повреждения, приведшие к снижению несущей способности, но отсутствует опасность внезапного разрушения, потери устойчивости или опрокидывания, и функционирование конструкций и эксплуатация здания или сооружения возможны либо при контроле (мониторинге) технического состояния, либо при проведении необходимых мероприятий по восстановлению или усилению конструкций и (или) грунтов основания и последующем мониторинге технического состояния (при необходимости).
- Реконструкция и (или) капитальный ремонт здания экономически нецелесообразны
- Угроза жизни, здоровью граждан и персонала отсутствует.
Рекомендации
- Запланировать снос здания в ближайшие 5 лет
Эксперт ООО «Стройэкспертиза» ______________ Шевко С.Н.
Фотоприложение
Фото №1. Вход
Фото №2. Связи укрепляющих поясов
Фото №3. Приямки
Фото №4. Приямок и электрические кабели
Фото №5. Укрепление дымохода
Фото №6. Оборудование отопительной системы
Фото №7. Радиаторы отопления
Фото №8. Лестница
Фото №9. Ствол дымохода
Фото №10. Примыкание дымохода.
Фото №11. Отсутствует отлив
Фото №12. Разрушение стен приямка
Фото №13. Раскрытие трещины
Фото №14. Разрушение надземной стены приямка
Фото №15. Слуховое окно
Фото №16. Отсутствие ограждения на кровле.
Фото №17. Примыкание кровли к дымоходу
Фото №18. Вентиляционная шахта с размещённым осветительным оборудованием
Фото №19. Верхняя внутренняя часть ограждающей стены в чердачном пространстве
Фото №20. Фермы над спортзалом, усиленные стальными тяжами-шпильками
Фото №21. Обмер ферм.
Фото №22. Водоприёмные решётки ливневой системы.
Фото №23. Люк дренажного колодца.
Фото №24. Ограждающие стены из силикатного кирпича.
Фото №25. Осыпание штукатурного слоя с бетонного перекрытия лестничной клетки
Фото №27. Отделка пола лестничной площадки.
Фото №28. Деревянные переплёты окон второго этажа без отливов.
