Кейс · 2023

Обследования светопрозрачной конструкции

Проведения строительно-технического обследования светопрозрачной конструкции над помещением бассейна, фасада дома

обследование

Тип
Кейс
Год
2023
Темы
обследование

Материал обезличен: адреса, имена, номера договоров и дел скрыты.

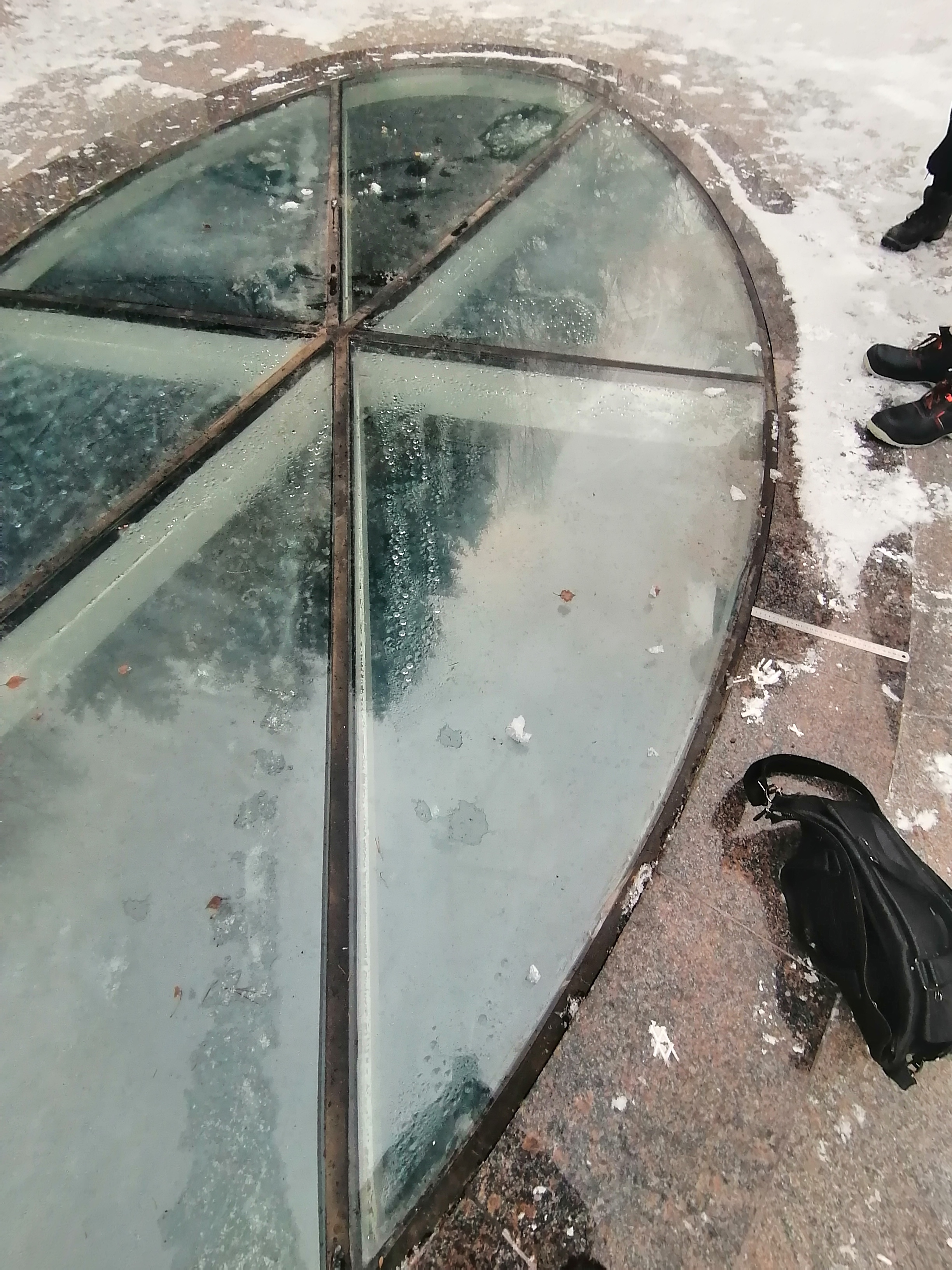

Светопрозрачная конструкция овальной формы, состоящая из 6-ти стеклопакетов треугольной формы.

Обследования светопрозрачной конструкции — фото 1

Фото.1. Светопрозрачная конструкция.

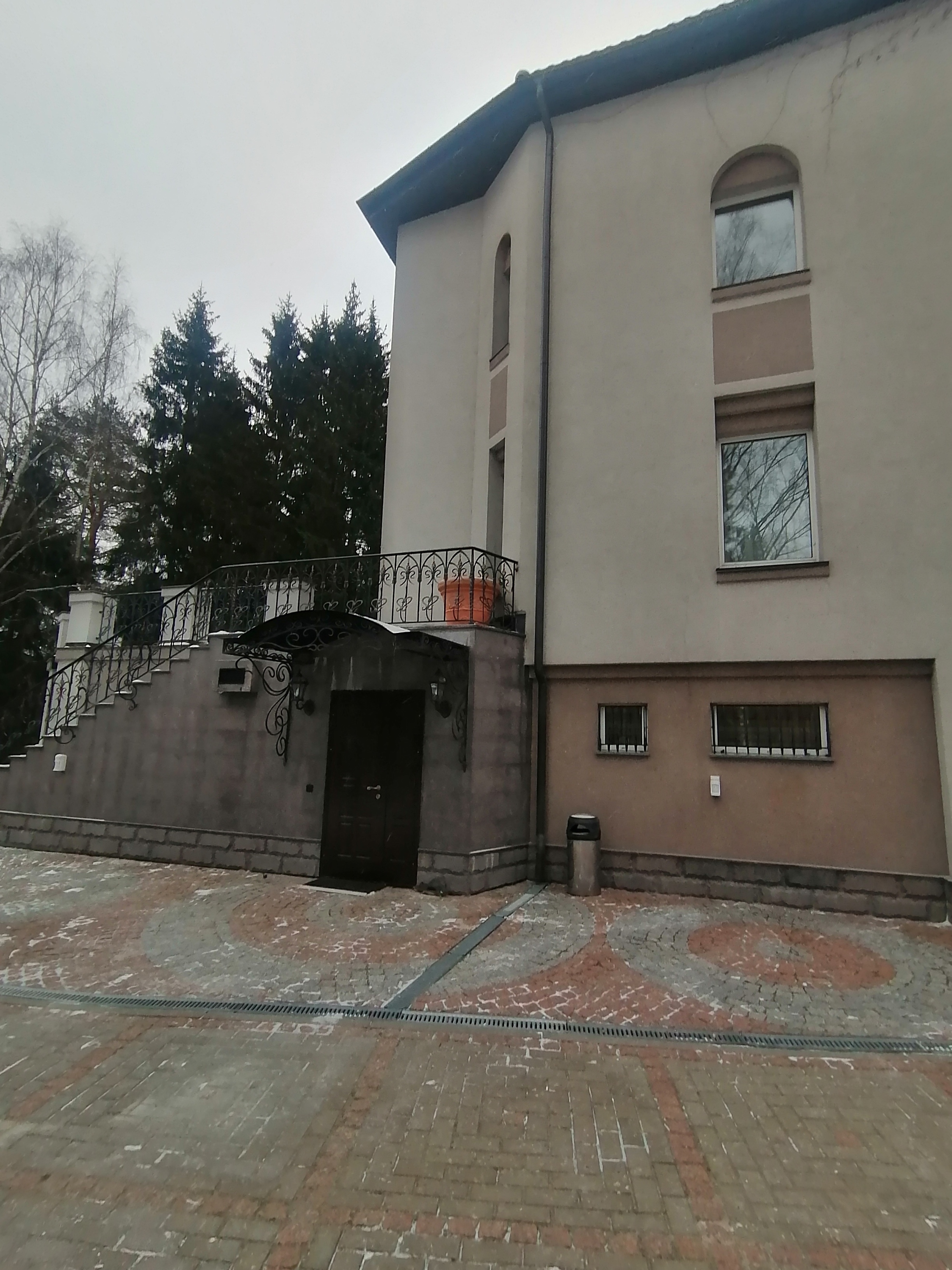

Фасад дома, облицованный гранитной плиткой.

Обследования светопрозрачной конструкции — фото 2

Фото.2. Фасад дома.

Необходимость в проведении обследовательских работ, их объем, состав и характер зависят от поставленных конкретных задач. Основанием для обследования послужило выявленное визуально наличие дефектов и повреждений строительных конструкций вследствие нарушения гидроизоляции по периметру светопрозрачной конструкции над помещением бассейна, активной протечки по потолку помещения бассейна, протечки и высолы раствора из-под облицовочной плитки фасада дома, которые могут снизить прочностные, деформативные характеристики конструкций и ухудшить эксплуатационное состояние их в целом.

В ходе осмотра выявлены нижеперечисленные дефекты и повреждения:

Светопрозрачная конструкция над помещением и по перимеру бассейна:

  • Скопление конденсата между стёклами стеклопакетов;

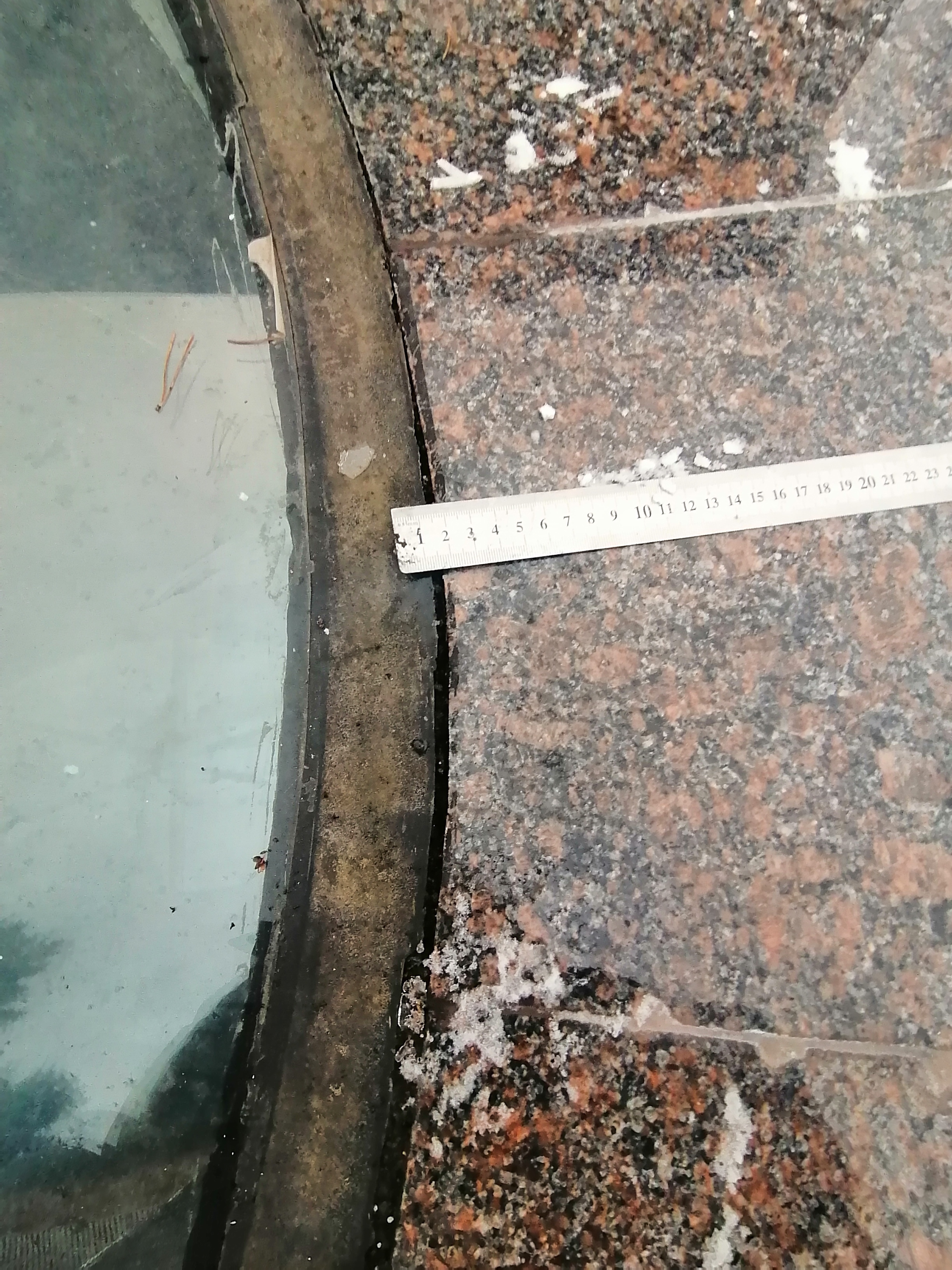

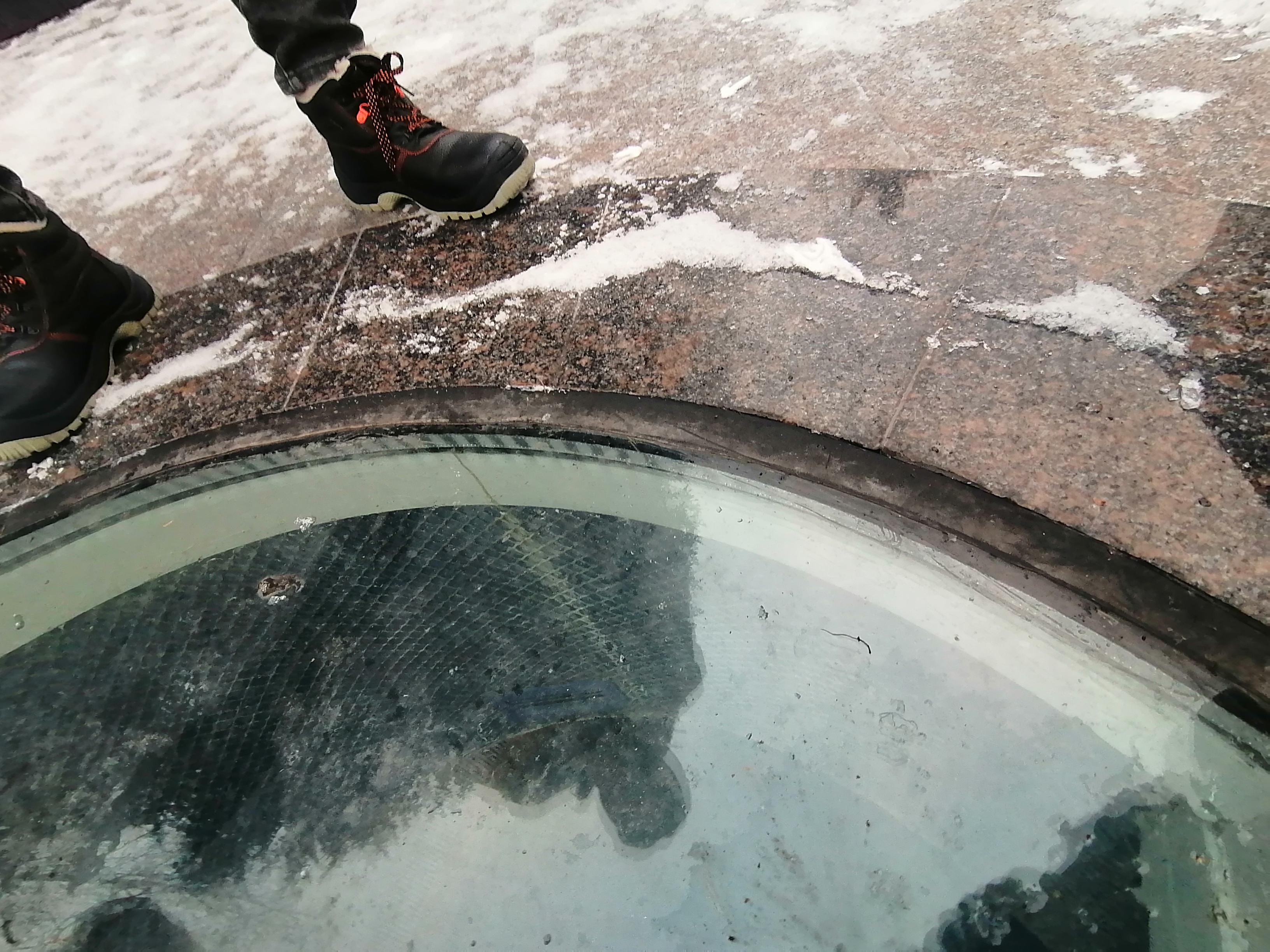

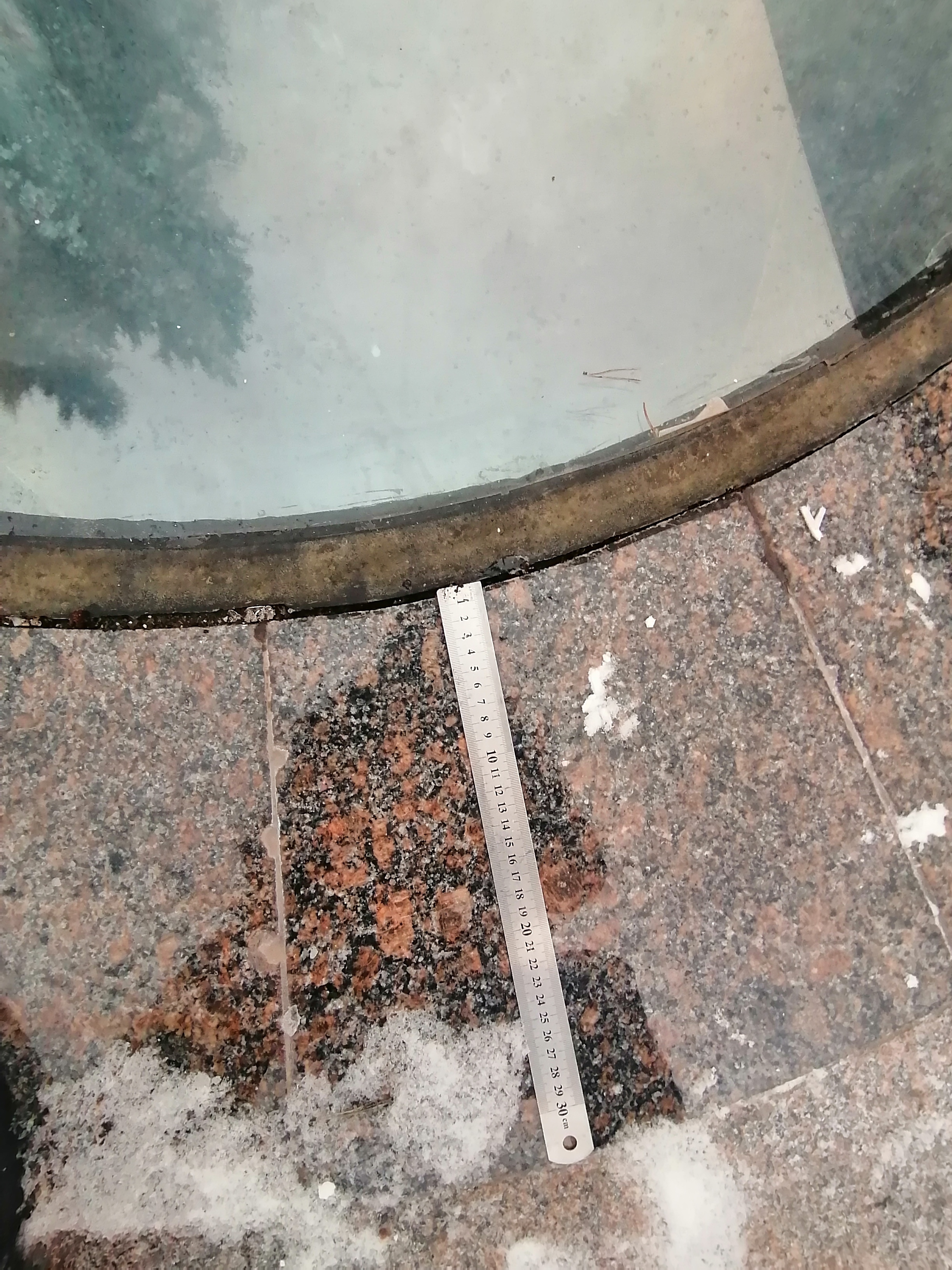

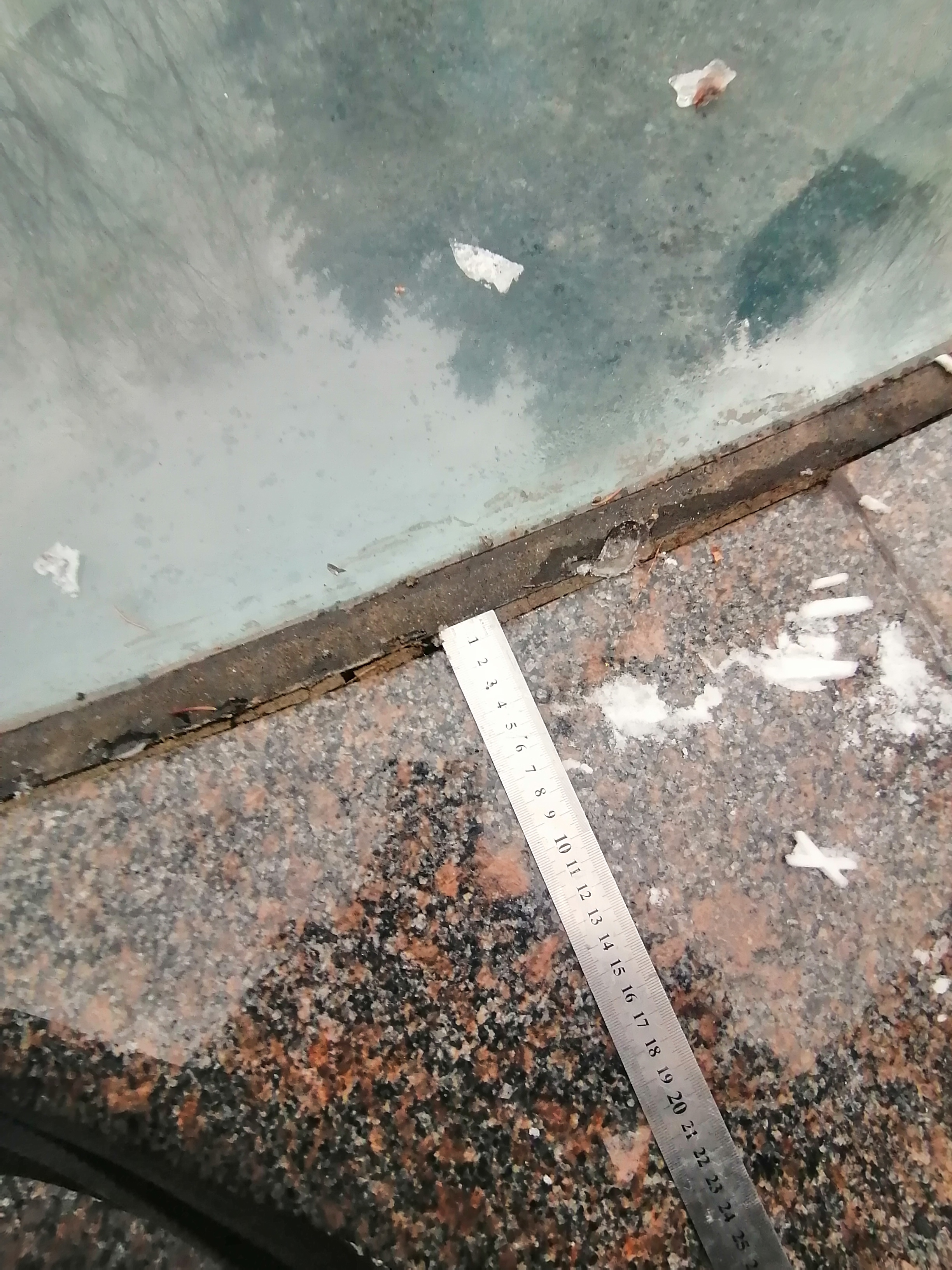

  • Намокание, разрушение затирочного материала по периметру светопрозрачной конструкции и гранитной плиткой покрытия террасы;

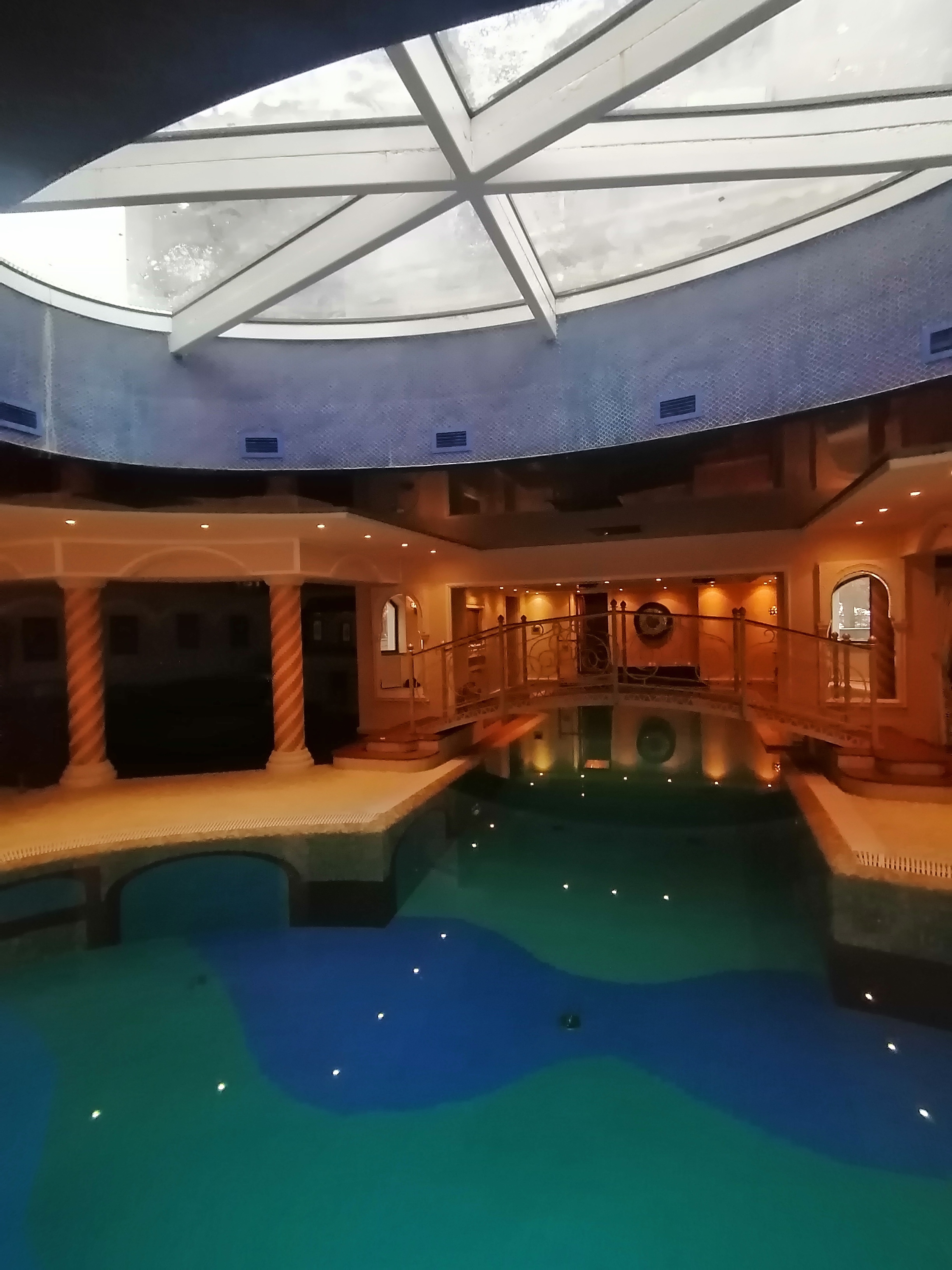

  • Активная протечка по стене потолка помещения бассейна из-под уплотнения стеклопакета.

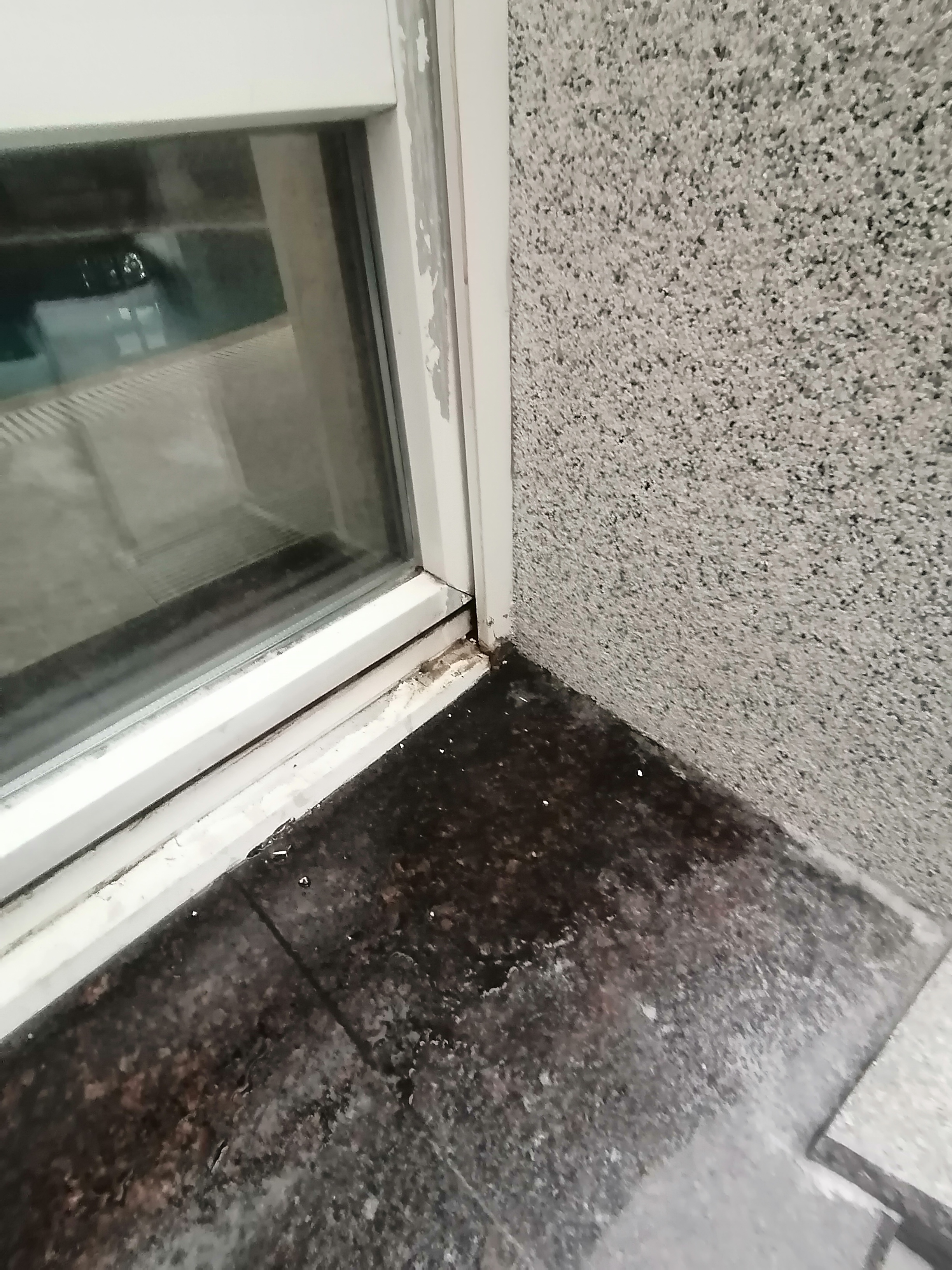

  • Рассыхание, деформация деревянных рам оконных блоков остекления помещения бассейна, выделение конденсата.

Фасад дома:

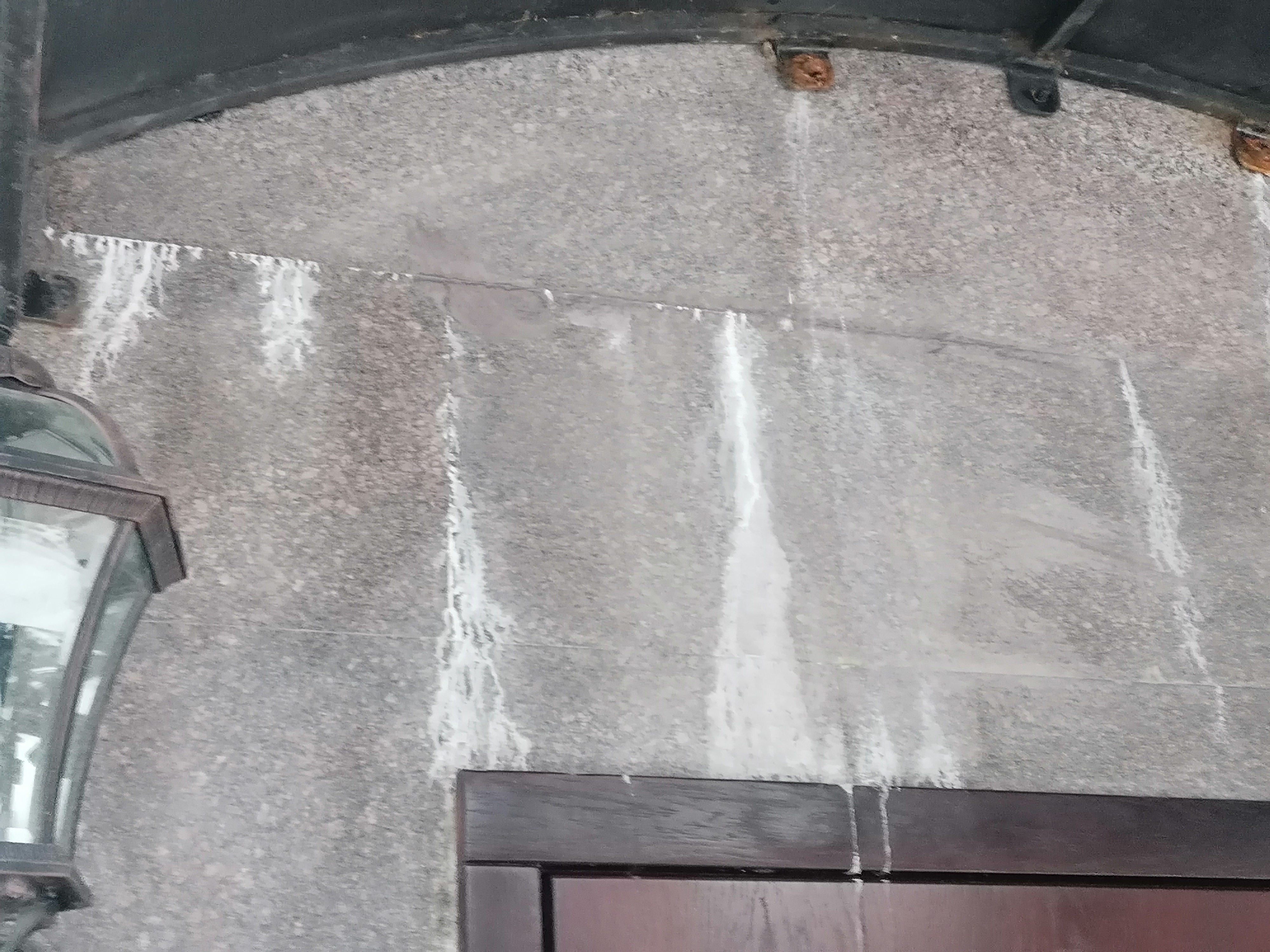

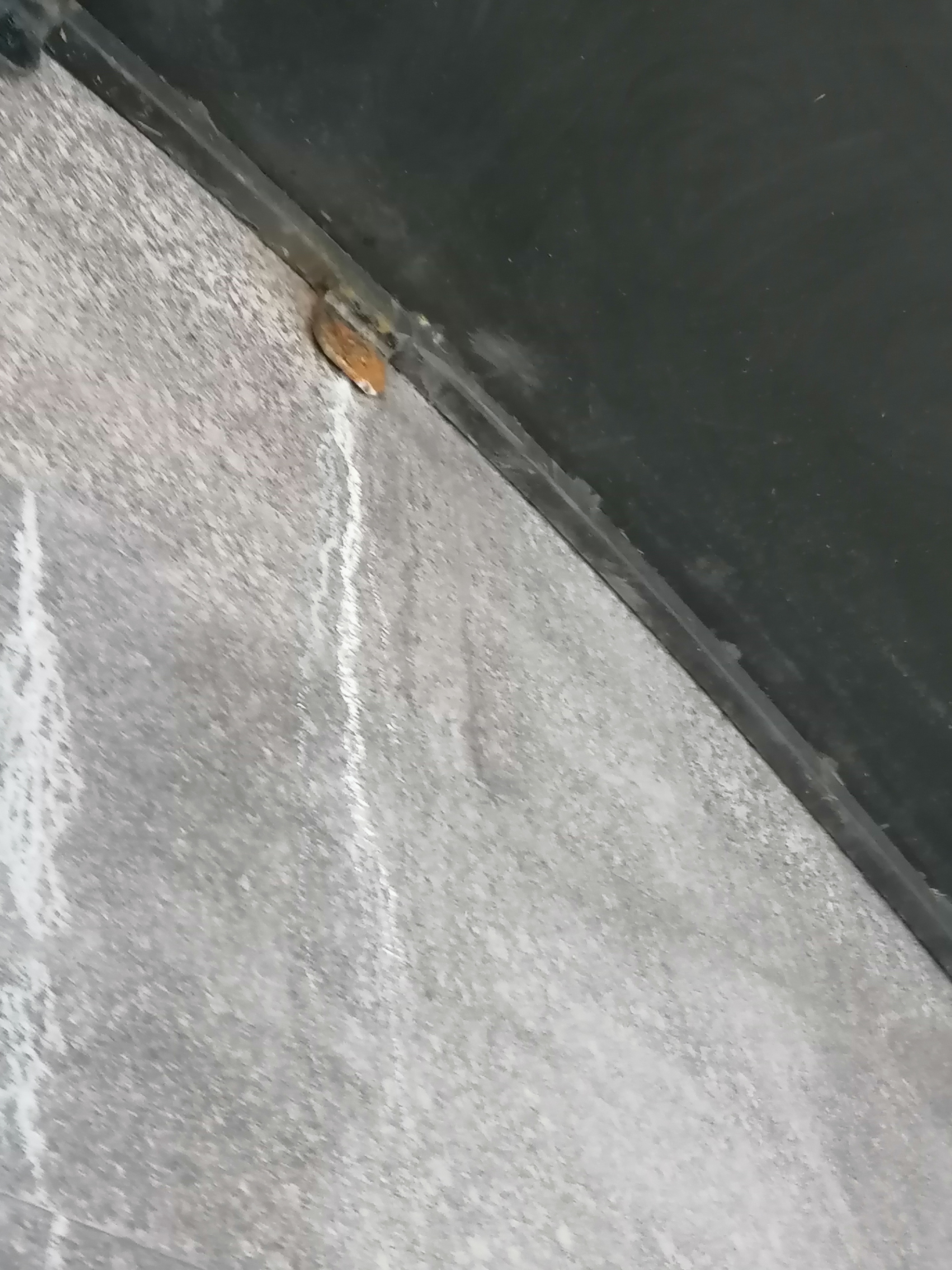

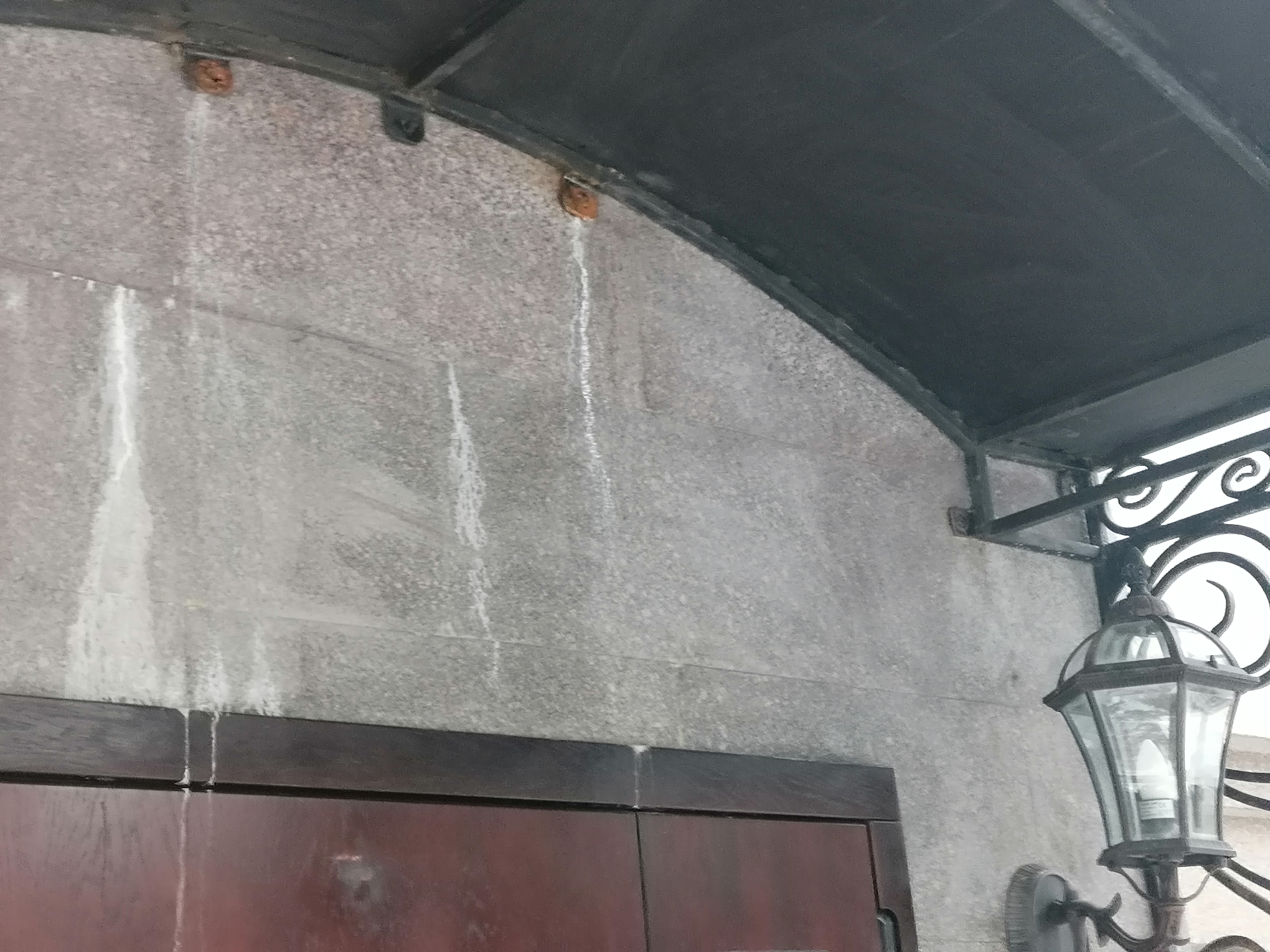

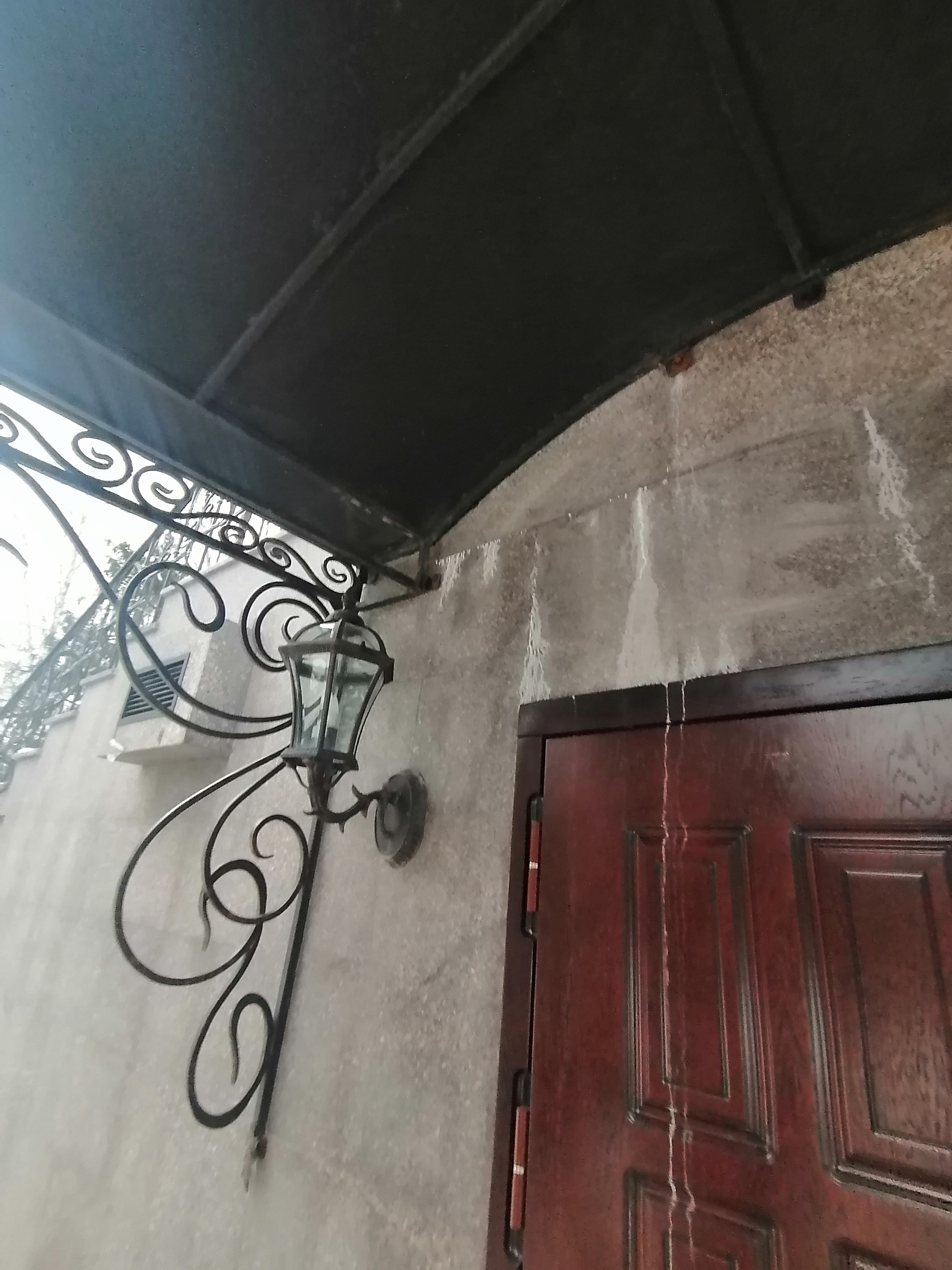

  • Протечки, высолы раствора из-под облицовочной плитки (в районе козырька над входом в цокольный этаж).

На основании вышеизложенного технический специалист делает вывод что причиной возникновение выявленных дефектов и повреждений являются следующие причины:

  • Разгерметизация стеклопакетов из-за длительного времени эксплуатации

отсутствие примыкания по периметру (герметик между гранитом и стеклопакетом) светопрозрачной конструкции и гранитной плиткой покрытия террасы;

  • Нарушение гидроизоляции по периметру светопрозрачной конструкции;
  • Нарушение гидроизоляции при проведении работ по монтажу козырька над входом в цокольный этаж;
  • Рассыхание, деформация деревянных рам оконных блоков остекления помещения бассейна, выделение конденсата, из-за длительного времени эксплуатации, повышенной влажности в помещении.

Выявленные дефекты фасада дома определены как «явные» и «устранимые» — дефекты, устранение которых технически возможно и экономически целесообразно.

Выявленные дефекты светопрозрачной конструкции над помещением бассейна определены как «явный» и «неустранимый»- дефект, устранение которого технически невозможно или экономически нецелесообразно.

Общее техническое состояние обследуемых объектов определено как «ограниченно-работоспособное». Для продолжения нормальной эксплуатации требуется ремонт по устранению дефектов поврежденных элементов гидроизоляции светопрозрачной конструкции над помещением бассейна и фасада дома в районе козырька над входом в цокольный этаж, замена стеклопакетов на новые. Конкретные строительно-технические мероприятия описаны в разделе «Рекомендации».

III. Вывод

Общее техническое состояние обследуемых объектов определено как «ограниченно-работоспособное».

Для продолжения нормальной эксплуатации требуется ремонт по устранению дефектов поврежденных элементов гидроизоляции светопрозрачной конструкции над помещением бассейна и фасада дома в районе козырька над входом в цокольный этаж, замена стеклопакетов на новые.

Рекомендации

  • Произвести демонтаж напольного покрытия террасы по периметру светопрозрачной конструкции;
  • Демонтировать стеклопакеты с заменой на новые;
  • Очистить от старых гидроизоляционных материалов периметр светопрозрачной конструкции;
  • Произвести работы по устройству гидроизоляции бетонного основания (посадочного места светопрозрачной конструкции;
  • Произвести монтаж светопрозрачной конструкции;
  • Произвести работы по укладке напольного покрытия террасы по периметру светопрозрачной конструкции;
  • Произвести работы по устройству гидроизоляции стыка светопрозрачной конструкции и гранита.
  • Произвести демонтаж козырька над дверью в цокольный этаж;
  • Произвести демонтаж перил террасы у козырька;
  • Произвести демонтаж напольного покрытия террасы над местом установки козырька;
  • Произвести работы по восстановления гидроизоляции закладных элементов крепления козырька к фасаду, и участка перекрытия террасы над местом установки козырька;
  • Произвести монтаж напольного покрытия террасы над местом установки козырька;
  • Произвести монтаж перил террасы у козырька;
  • Произвести монтаж козырька над дверью в цокольный этаж.

Строительно-технический специалист [ФИО скрыто]

Приложение №1 Фототаблица

Обследования светопрозрачной конструкции — фото 3

Фото № 1.

Обследования светопрозрачной конструкции — фото 4

Фото № 2.

Обследования светопрозрачной конструкции — фото 5

Фото № 3.

Обследования светопрозрачной конструкции — фото 6

Фото № 4.

Обследования светопрозрачной конструкции — фото 7

Фото № 5.

Обследования светопрозрачной конструкции — фото 8

Фото № 6.

Обследования светопрозрачной конструкции — фото 9

Фото № 7.

Обследования светопрозрачной конструкции — фото 10

Фото № 8.

Обследования светопрозрачной конструкции — фото 11

Фото № 9.

Обследования светопрозрачной конструкции — фото 12

Фото № 10.

Обследования светопрозрачной конструкции — фото 13

Фото № 11.

Обследования светопрозрачной конструкции — фото 14

Фото № 12.
