Оценка технического состояния трубы

более
20 лет работы

Бесплатная
консультация

Допуски СРО,
аккредитации

Профессиональные
эксперты

Современные
приборы

Работаем
по всей России

Полное сопровождение
в суде

Цель обследования:

Оценка технического состояния трубы.

Общие положения

Техническое обследование произведено с целью оценки технического состояния трубы из кирпича.

Основанием для проведения технического обследования служит Договор о проведении строительной экспертизы, в котором указываются цель обследования и перечень работ, которые необходимо выполнить.

При выполнении работ по обследованию несущих конструкций проводился учет полученных данных, фотофиксация дефектов и повреждений.

Результаты обследования, послужившие основой для настоящего заключения, приведены по состоянию на 30 ноября 2007г.

Диагностическое обследование

Обследование строительных конструкций зданий и сооружений проводится, как правило, в три связанных между собой этапа:

— подготовка к проведению обследования;
— предварительное (визуальное) обследование;
— детальное (инструментальное) обследование.

В соответствии с требованиями СП 13-102-2003 п. 6.1 Подготовка к проведению обследований предусматривает ознакомление с объектом обследования, проектной и исполнительной документацией на конструкции и строительство сооружения, с документацией по эксплуатации и имевшим место ремонтам и реконструкции, с результатами предыдущих обследований.

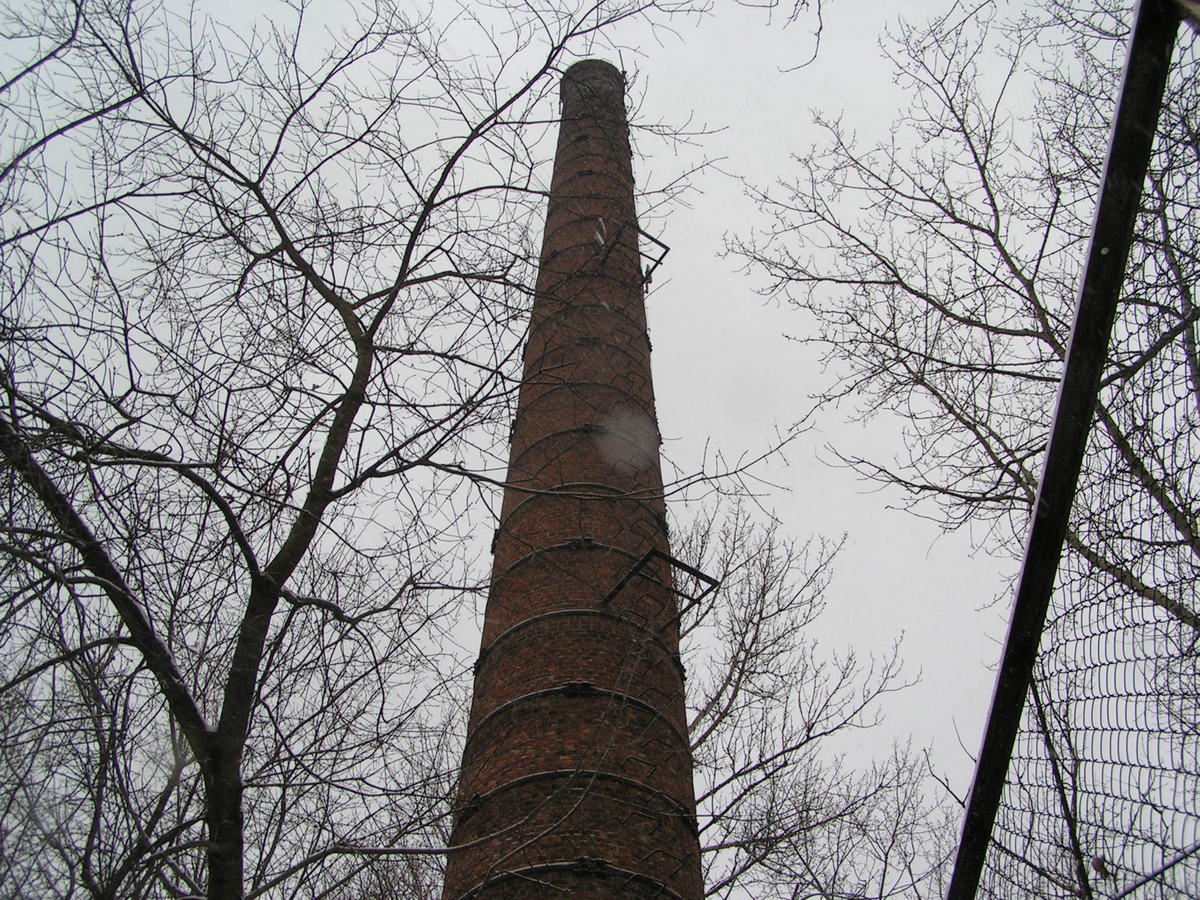

Экспертом произведен внешний осмотр трубы, с выборочным фиксированием на цифровую камеру (см. Приложение № 1, фото), что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).

Обмерные работы производились в соответствии с требованиями СП 13-102-2003 п.8.2.1 Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений, высоту помещений, отметки характерных узлов, расстояния между узлами и т.д. По результатам измерений составляют планы с фактическим расположением конструкций, разрезы зданий, чертежи рабочих сечений несущих конструкций и узлов сопряжений конструкций и их элементов.

Экспертом произведено диагностическое обследование основных несущих конструкций кирпичной трубы. Обследование производилось методом измерительного контроля без вскрытия элементов несущих конструкций.

В ходе обследования кирпичной трубы установлено следующее, а именно:

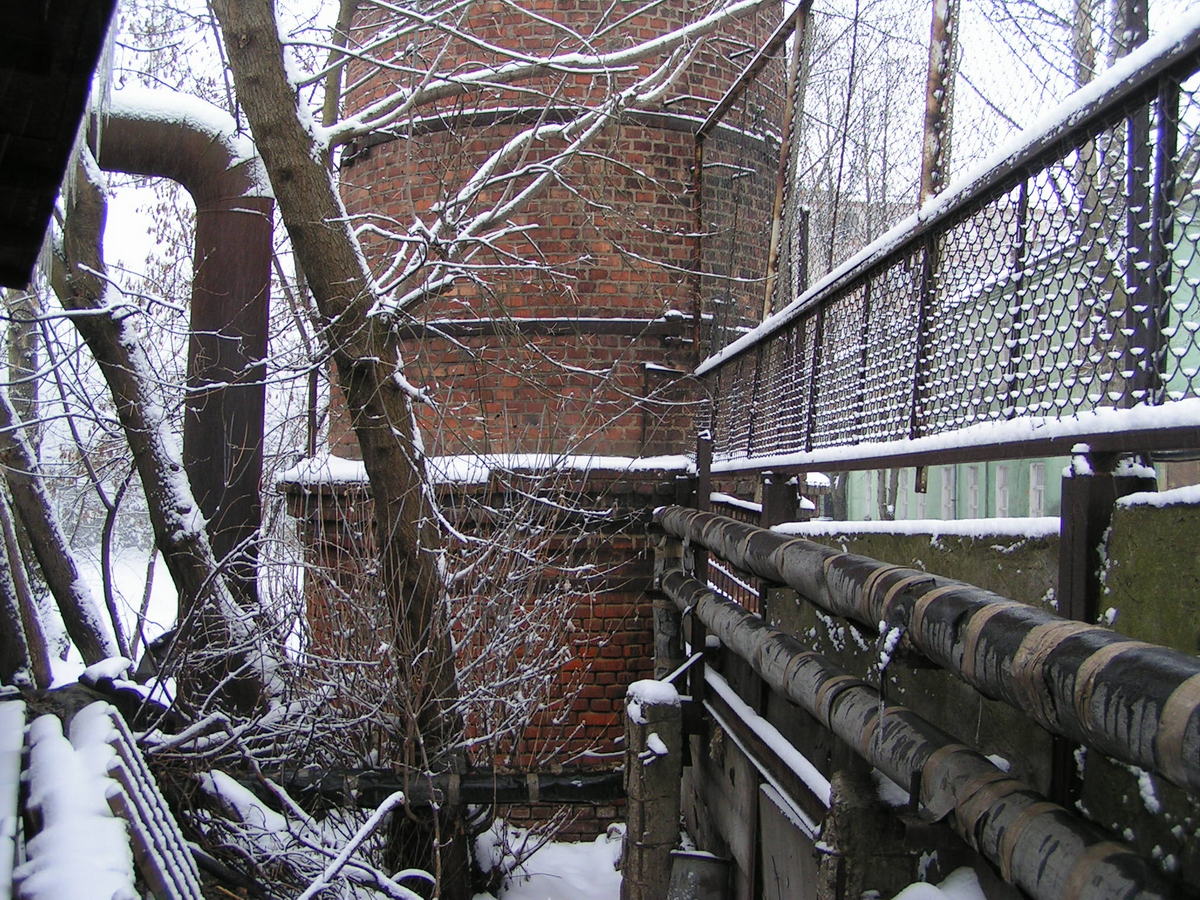

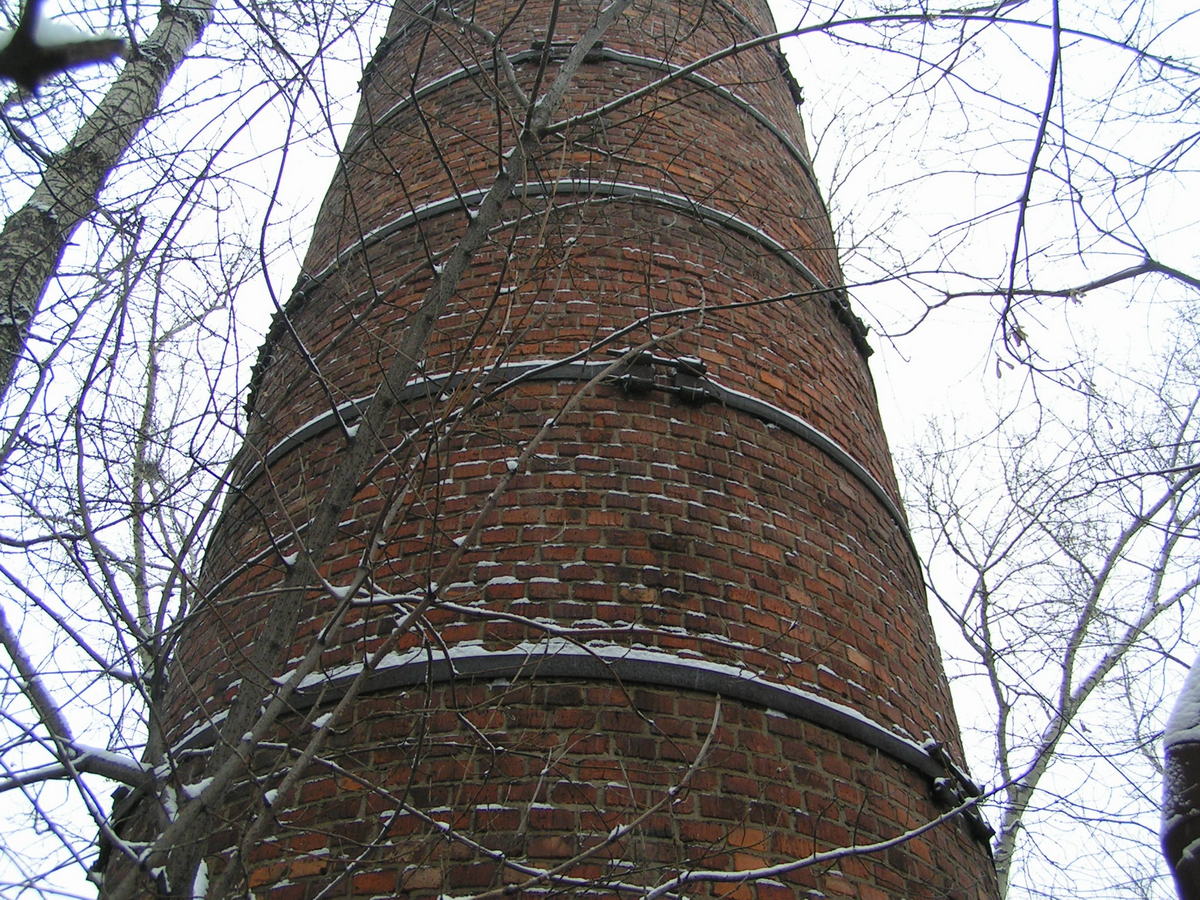

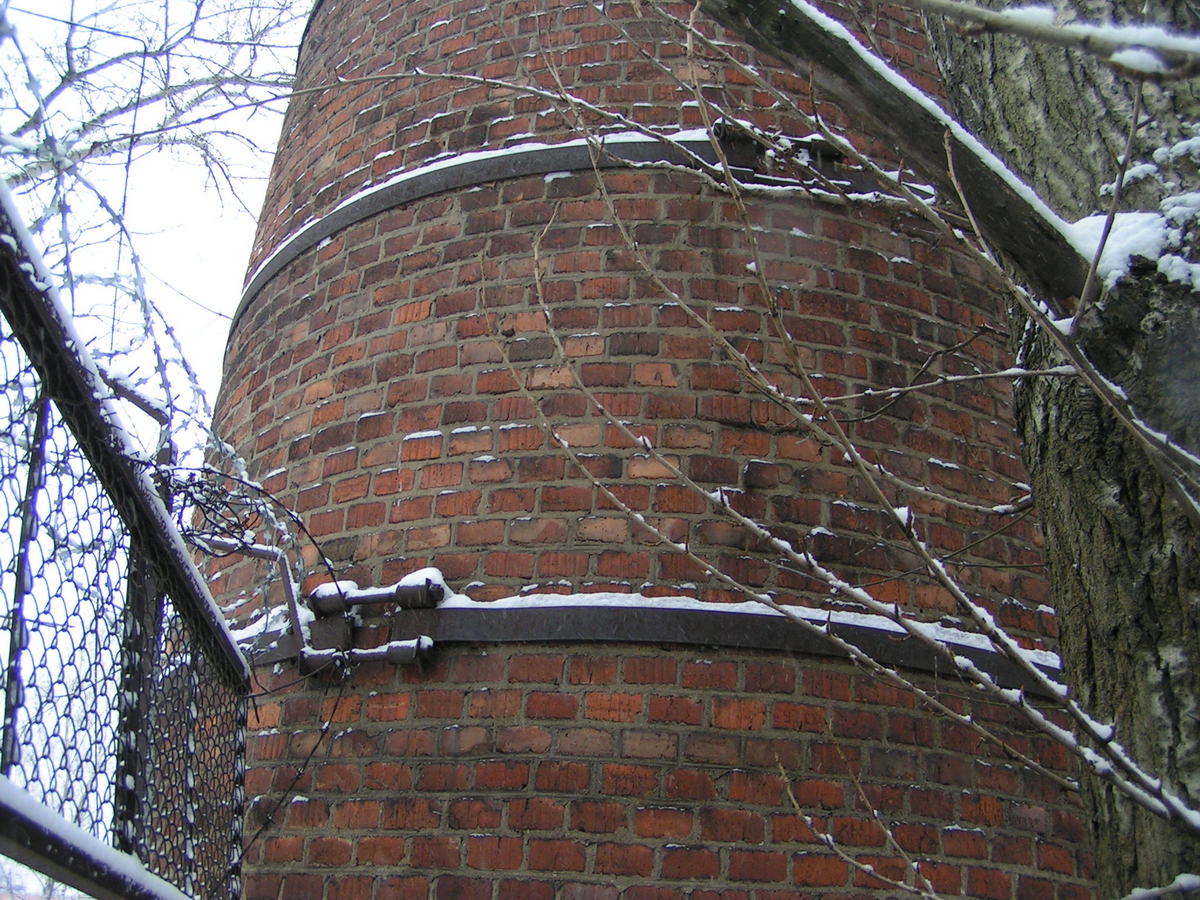

– существенных трещин и других деформаций в основании кирпичной трубы не выявлено (см. Приложение № 1, фото № 1,2,3,4,5);

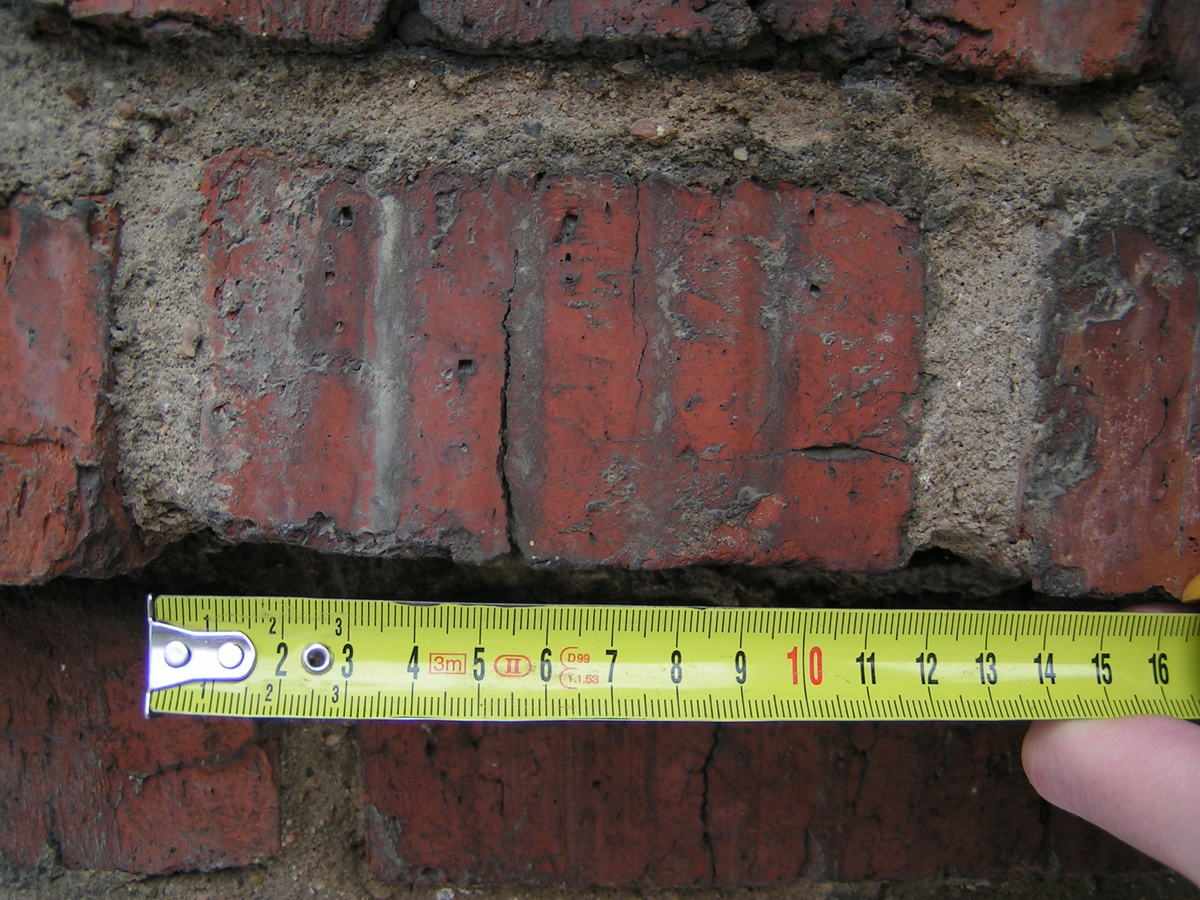

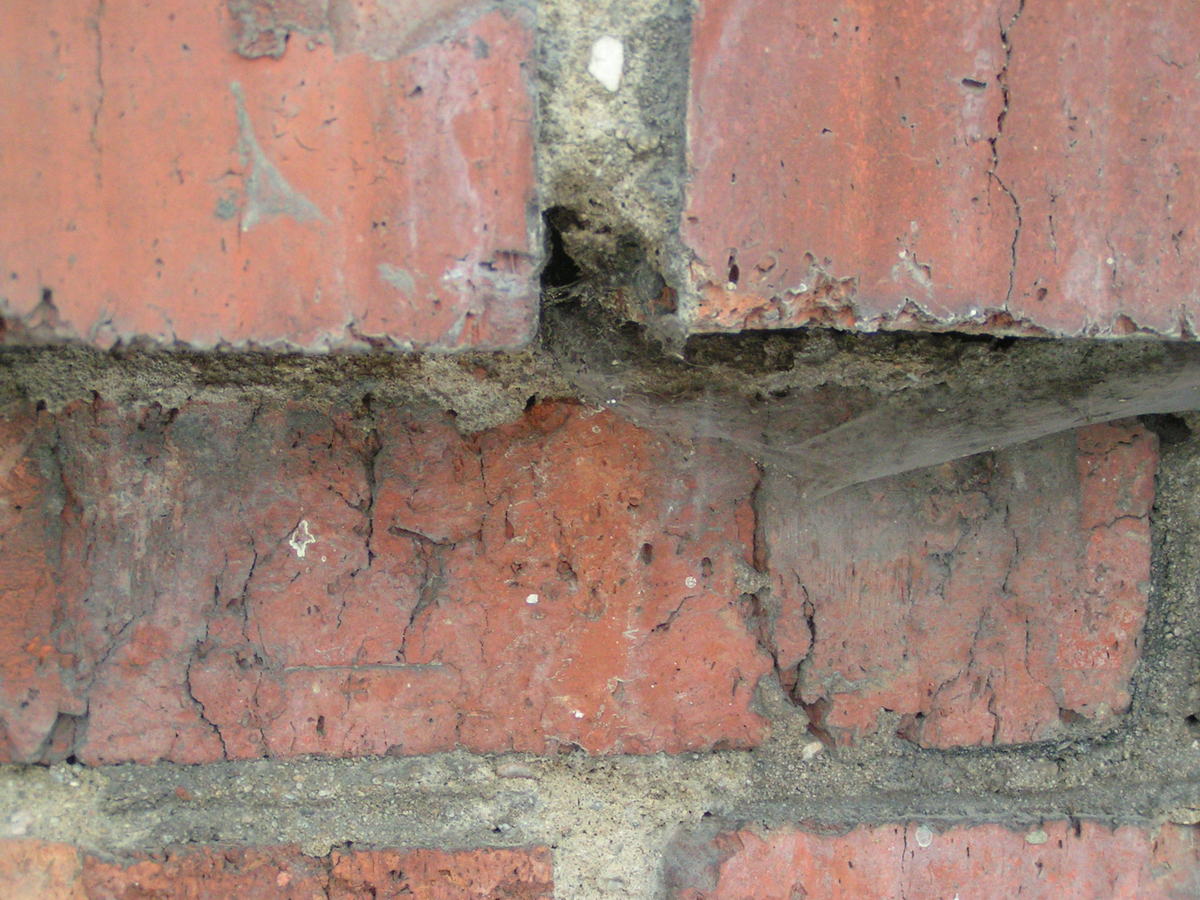

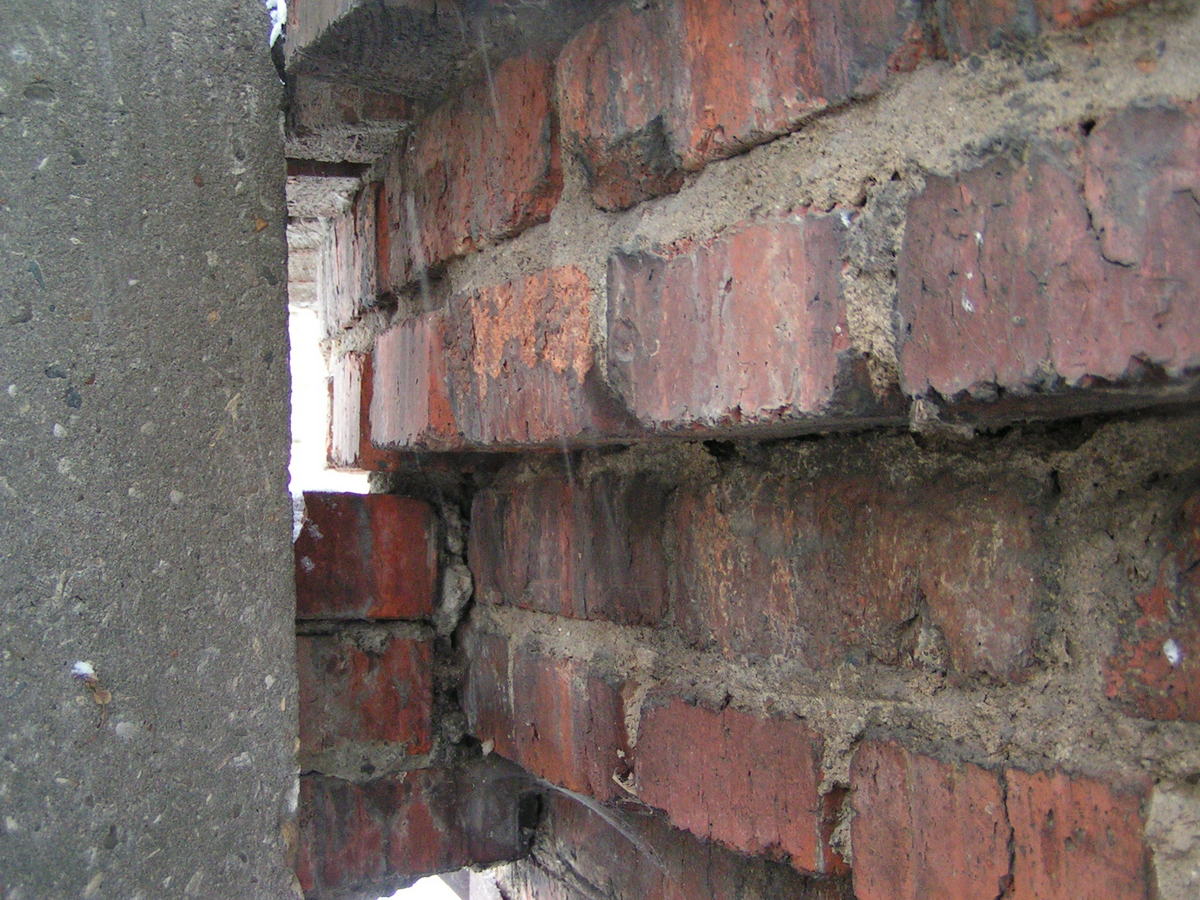

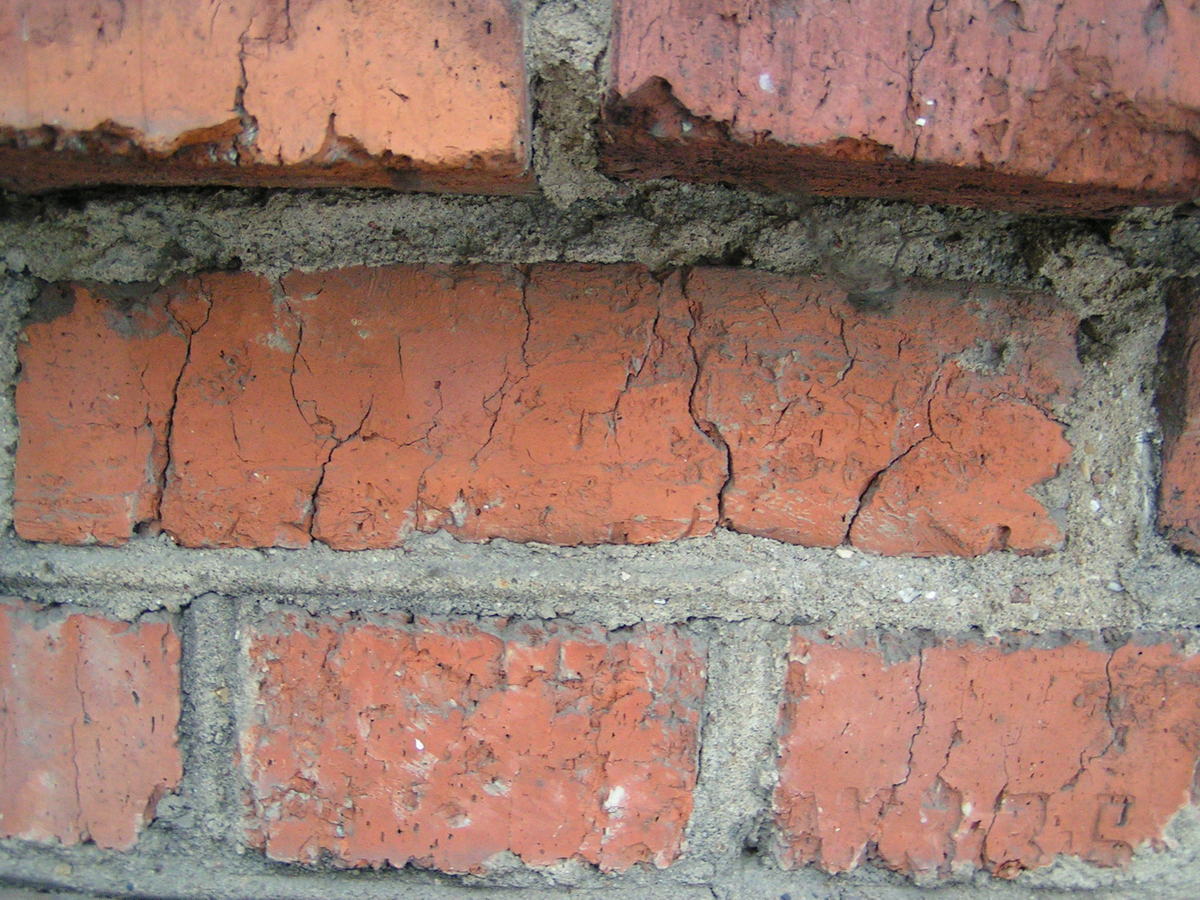

– на отдельных участках зафиксированы трещины на поверхности кирпича (см. Приложение № 1, фото № 6,8,9,10,11);

Выявленные, при обследовании кирпичной кладки, трещины являются недопустимыми по ГОСТ 530-95, Таблица №2, согласно которой предельно допустимые дефекты – Трещины протяженностью до 30 мм по постели полнотелого кирпича…

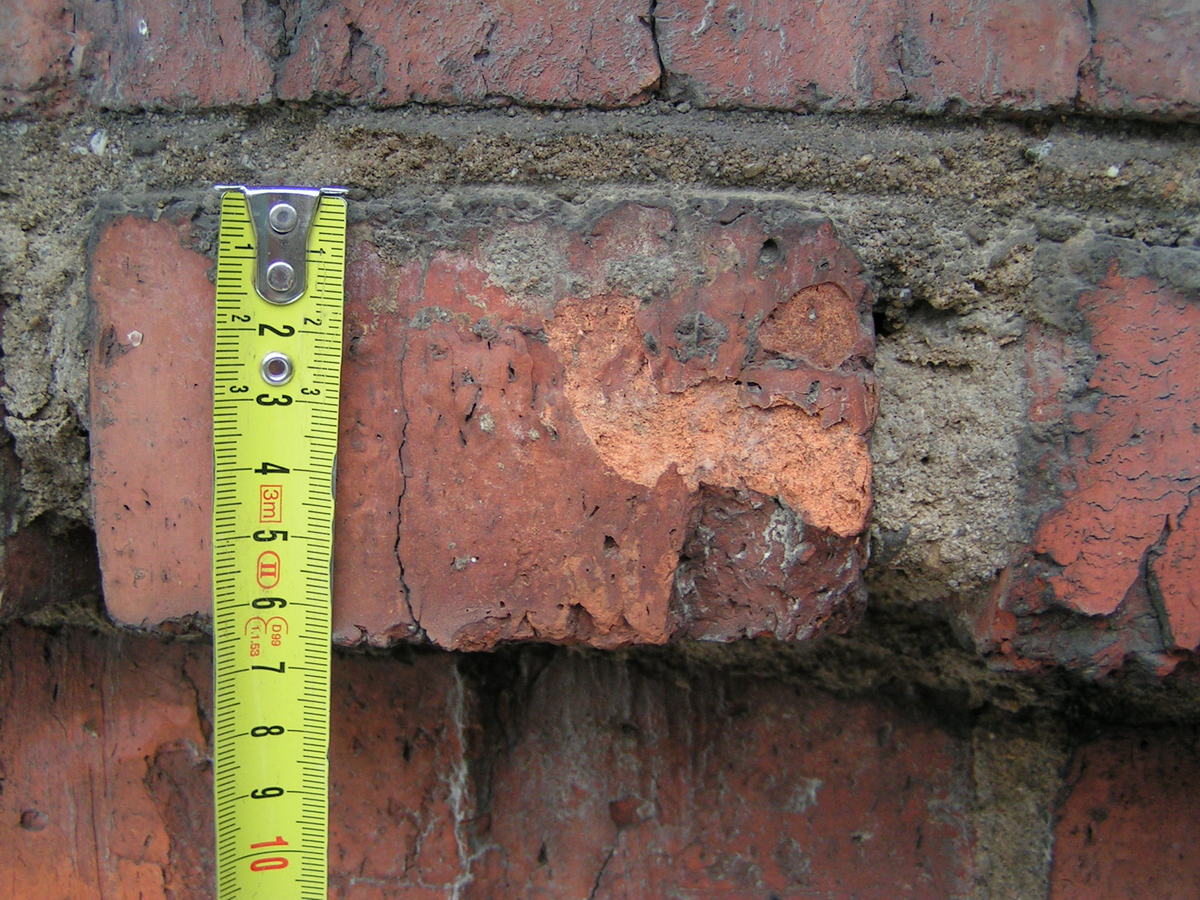

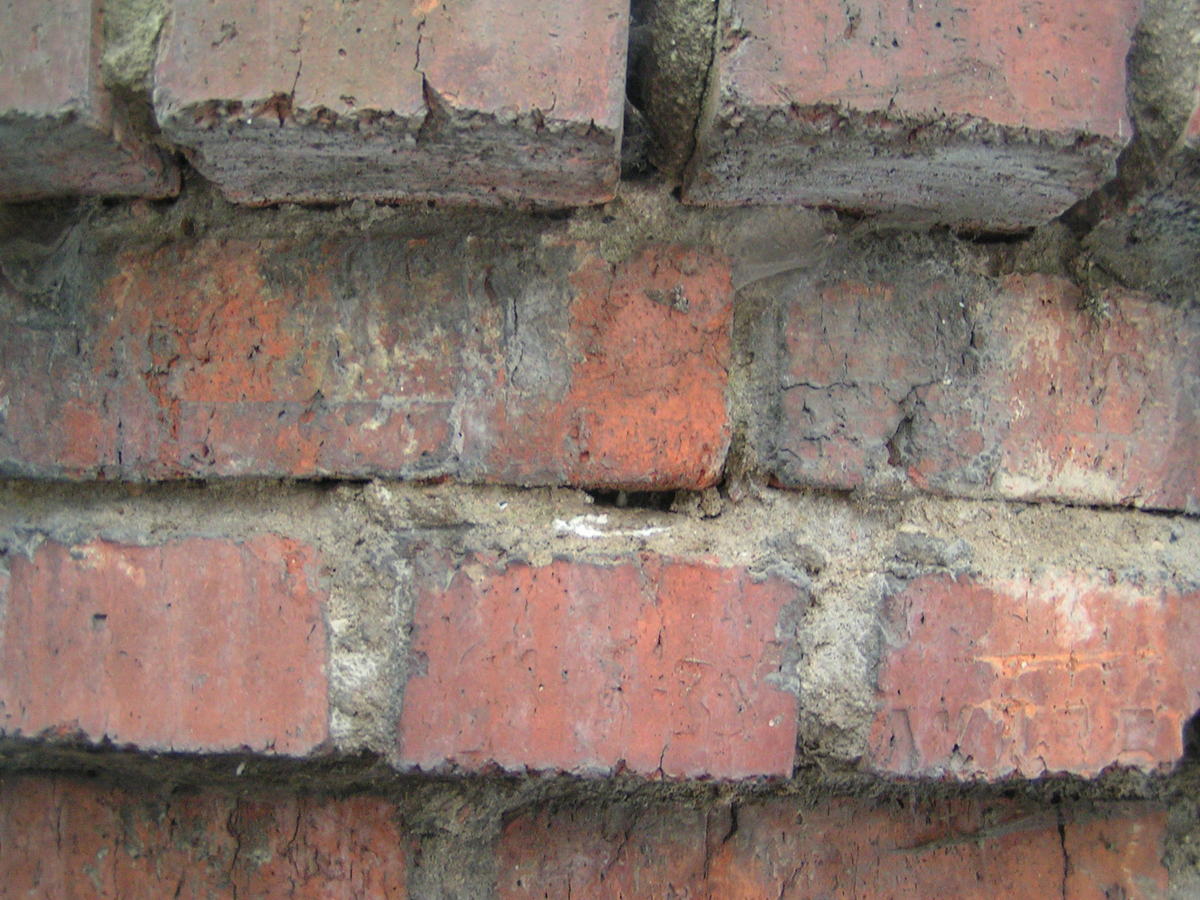

– на отдельных участках зафиксированы отбитости углов и ребер кирпича (Приложение № 1, фото № 10,12);

Выявленные, при обследовании кирпичной кладки, отбитости являются недопустимыми по ГОСТ 530-95, Таблица №2, согласно которой предельно допустимые дефекты – Отбитости углов глубиной от 10 до 15 мм… Отбитости и притупленности ребер глубиной не более 10 мм и длиной от 10 до 15 мм

4.2.1.2 На изделии не допускаются дефекты внешнего вида, размеры и число которых превышают указанные в таблице 2.

Таблица 2

Вид дефекта	Число дефектов
1 Отбитости углов глубиной от 10 до 15 мм	2
2 Отбитости и притупленности ребер глубиной не более 10 мм и длиной от 10 до 15 мм	2
3 Трещины протяженностью до 30 мм по постели полнотелого кирпича и пустотелых изделий не более чем до первого ряда пустот (глубиной на всю толщину кирпича или на 1/2 толщины тычковой или ложковой грани камней):
на ложковых гранях	1
на тычковых гранях	1

Данный вид дефекта согласно классификатору основных видов дефектов в строительстве и промышленности строительных материалов является критическим.

__________________________________________________________________

Классификатор основных видов дефектов в строительстве и промышленности строительных материалов

Критический дефект (при выполнении СМР) – дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации.

Критический дефект подлежит безусловному устранению до начала последующих работ или с приостановкой работ.

Значительный дефект – дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность.

Значительный дефект подлежит устранению до скрытия его последующими работами.

При этом дефектом является каждое единичное отступление от проектных решений или неисполнение требований норм.

___________________________________________________________________

В ходе обследования, при помощи ультразвукового тестера были произведены замеры прочности бетона, а именно:

Измерение фактической прочности бетона на сжатие

Экспертом произведены измерения скорости распространения ультразвука для определения средней прочности на сжатие, класса и марки бетона.

Измерения производились ультразвуковым тестером УК1401, согласно ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности». Число и расположение контролируемых участков на конструкциях установлены с учетом требований ГОСТ 18105-86 «Бетоны. Правила контроля прочности».

По выполненным измерениям произведены расчеты средней прочности бетона, определены марка и класс по прочности бетона на сжатие.

Результаты занесены в Таблицу №1.

Таблица №1

№ участка замеров	Скорость распространения ультразвука на участках фундаментов	Ближайший класс бетона по прочности на сжатие	Марка бетона по прочности на сжатие
Заполнение швов кирпичной кладки
1	3330 м/с	В 20	М 250
2	3360 м/с	В 20	М 250
3	3340 м/с	В 20	М 250
4	3400 м/с	В 20	М 250
5	3370 м/с	В 20	М 250
6	3400 м/с	В 20	М 250
7	3380 м/с	В 20	М 250

Экспертное мнение.

По результатам измерения установлено, что прочность бетона швов кирпичной кладки составляет М 250.

По мнению экспертизы, данные показатели прочности бетона достаточны.

Экспертное заключение

Цель обследования:

Оценка технического состояния трубы.

Ответ экспертизы:

На основании данных, полученных в результате обследования, техническое состояние конструкции обследуемой кирпичной трубы, в соответствии с положениями СП 13-102-2003, оценивается как работоспособное состояние, при котором некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта, норм и стандартов, но имеющиеся нарушения требований, например, по деформативности, а в железобетоне и по трещиностойкости, в данных конкретных условиях эксплуатации не приводят к нарушению работоспособности, и несущая способность конструкций, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.
