Объект экспертизы: Строящееся здание

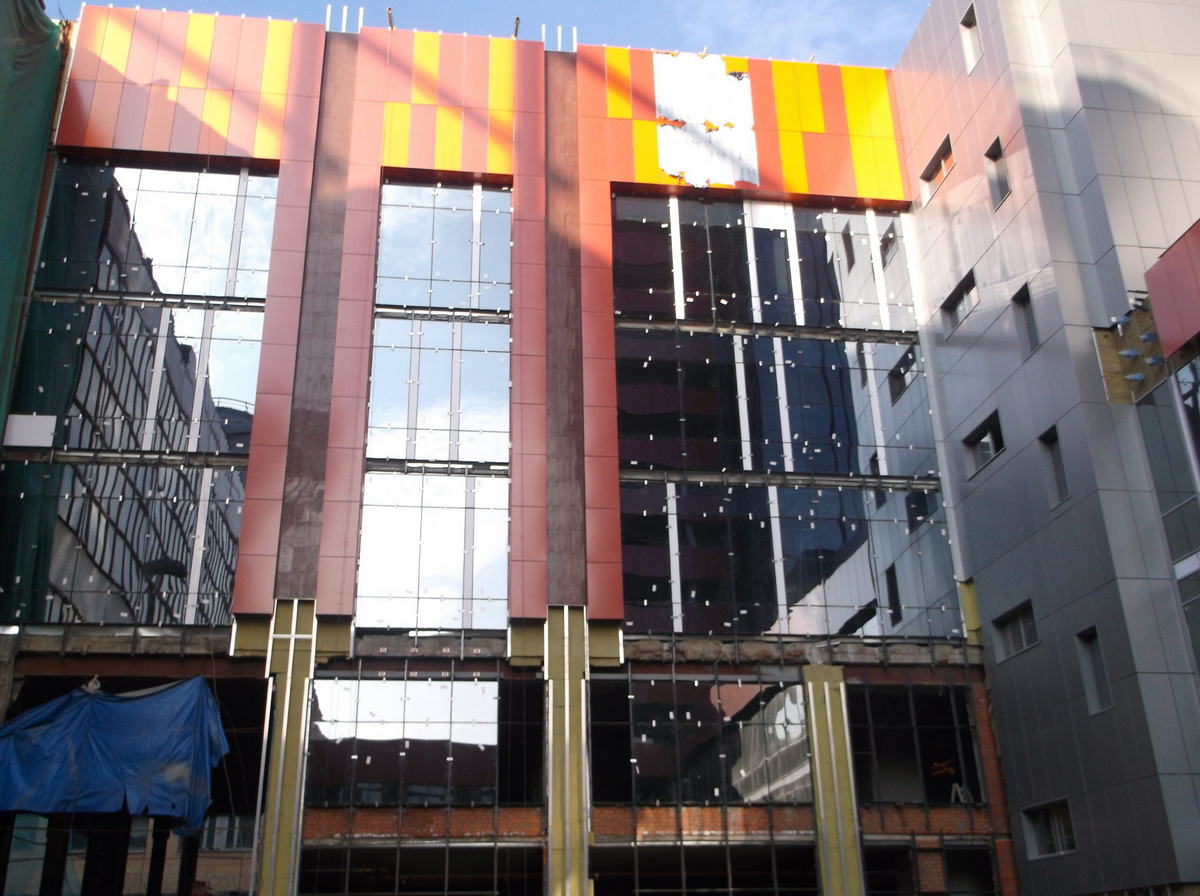

Фото №1. Вид фасада строящегося здания.
2.1 ОПИСАНИЕ ОБЪЕКТА ЭКСПЕРТИЗЫ
Объектом исследования явились стяжка пола расположенная в строящемся здании на отм.
+ 12.600 и на отм. +16.800 в осях 126 -130 и в осях 25-31 расположенного по адресу: г. Москва, ул. Бутлерова д. 17.
2.2 ФОТОФИКСАЦИЯ ОБЪЕКТА
Фото №2. Место проведение экспертизы на отм. + 12.600
Фото №3. Место проведение экспертизы на отм. +12.600
Фото №4. Место проведение экспертизы на отм. + 12.600

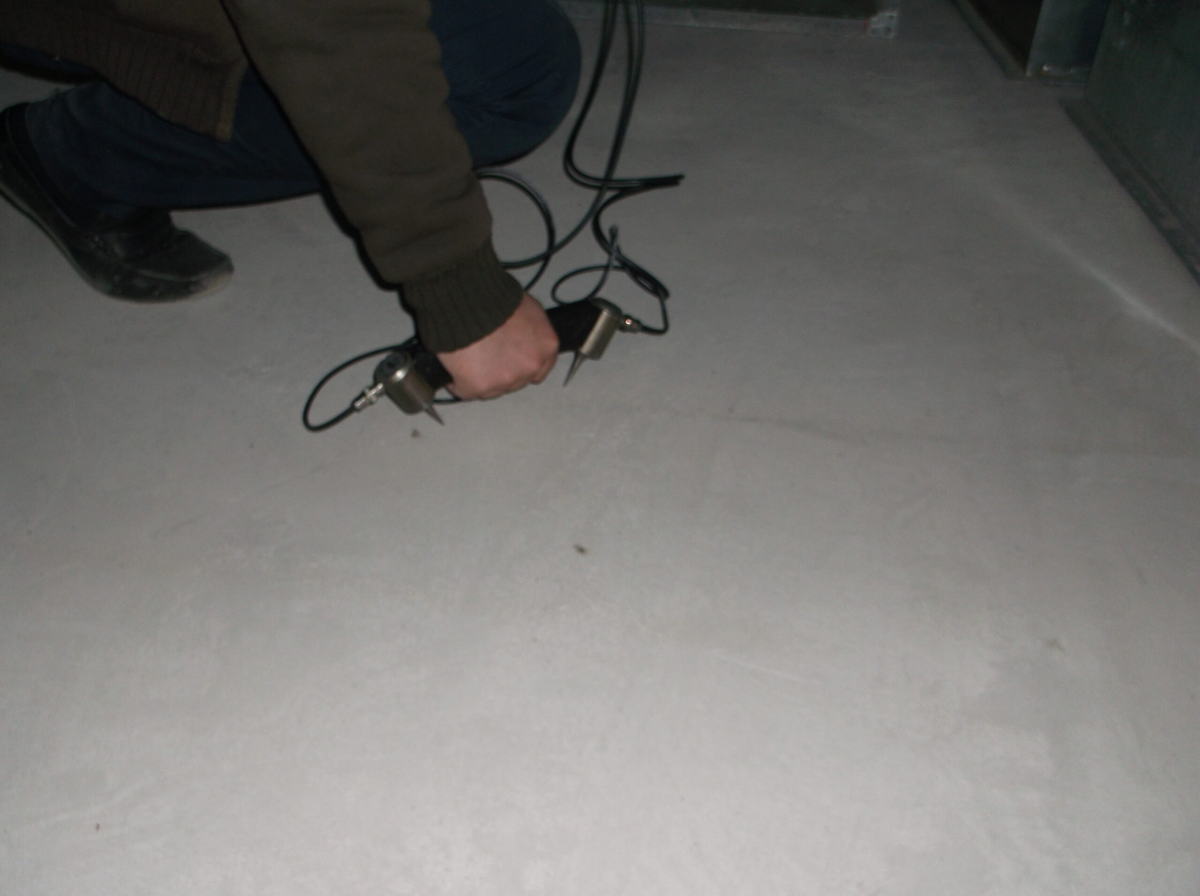

Фото №5. Произведение замеров ультразвуковым прибором ПУЛЬСАР-1
на отм. + 12.600 и на отм. +16.800
Фото №6. Произведение замеров измерителем прочности бетона ИПС-МГ 4.03
на отм. +12.600 и на отм. +16.800
Фото №7. . Место проведение экспертизы на отм. +16.800
Фото №8. . Место проведение экспертизы на отм. + 16.800
Фото №9. . Место проведение экспертизы на отм. +16.800
Экспертное обследование проводилось натурным способом на основе использования неразрушающего, визуально-регистрационного и измерительного методов, с целью определение марки раствора используемого в стяжке пола.
Эксперту было предоставлено стяжка пола на отм. +12.600 в осях 126 -130 и в осях 25-31 (см. фото №2; №3; №4) и на отм. +16.800 в осях 126 -130 и в осях 25-31 (см. фото №7; №8; №9). Экспертом производились замеры раствора используемого в стяжке пола на отм. +12.600 и отм. +16.800 в осях 126 -130 и в осях 25-31 ультразвуковым прибором ПУЛЬСАР-1.0 (см. фото №5) и прибором измеритель прочности бетона ИПС-МГ 4.01 (см. фото №6)
Определение класса и марка раствора определена как средняя значения показания прибора. Результаты занесены соответственно в таблицы №1, №2.
Таблица № 1 (полы на отм. +12.600)
| №
Участка замера |
Класс материала по прочности | Показания
прибора МПа |
Средние значение показания прибора МПа | Ближайшая марка материала по прочности |
| №1
в осях 126 -127 и в осях 25-31 |
В 5 | 3,8
3,9 7,9 4,2 5,9 9,7 |
5,9 | М75 |
| №2
в осях 127 -128 и в осях 25-31 |
В 5 | 4,1
6,8 9,4 7,3 4,8 7,3 |
6,62 | М75 |
| №3
в осях 128 -129 и в осях 25-31 |
В 5 | 5,6
5,7 5,5 9,8 6,6 4,9 |
6,35 | М75 |
| №4
в осях 129 -130 и в осях 25-31 |
В 5 | 4,0
6,5 5,8 3,9 14,4 4,7 |
6,55 | М75 |
Таблица № 2 (полы на отм.+ 16.800)
| №
Участка замера |
Класс материала по прочности | Показания
прибора МПа |
Средние значение показания прибора МПа | Ближайшая марка материала по прочности |
| №1
в осях 126 -127 и в осях 25-31 |
В 5 | 6,9
5,1 5,9 6,2 5,4 5,6 |
5,85 | М75 |
| №2
в осях 127 -128 и в осях 25-31 |
В 5 | 9,6
4,8 4,4 4,3 11,3 4,5 |
6,48 | М75 |
| №3
в осях 128 -129 и в осях 25-31 |
В 5 | 6,1
6,6 4,6 5,1 4,6 8,6 |
5,93 | М75 |
| №4
в осях 129 -130 и в осях 25-31 |
В 5 | 6,6
5,6 5,9 5,6 8,0 8,1 |
6,63 | М75 |
Обращаем ваше внимание, что на момент обследования не выполнены деформационные швы в стяжке пола, что не отвечает требованием СП 29.13330.2011.
По результатам инструментального замера выполненного неразрушающим методом установлено, что выполненная стяжка пола на отм. +12.600 и отм. +16.800 в строящемся здании по адресу: г. Москва, ул. Бутлерова д. 17., имеет марку раствора М75.
Строительный эксперт ЗАО «СТРОЙЭКСПЕРТИЗА» Ю.А. Фокин.
