Определение места разрыва трубопровода

Цель обследования: определение места разрыва трубопровода в системе горячего водоснабжения квартиры

На основании Договора № 0219 от 19.02.2014г. экспертом было произведено визуальное и инструментальное обследование объекта, в соответствии с требованиями СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений», и ГОСТ Р 53778-2010 «Здания и сооружения. Правила обследования и мониторинга технического состояния».

Экспертом произведен внешний осмотр трубопровода в системе горячего водоснабжения квартиры с выборочным фиксированием на цифровую камеру «Panasonic DMC—FS40» (см. Приложение № 1), что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).

Обмер геометрических параметров выполнялся с помощью измерительных инструментов:

— рулетка измерительная металлическая по ГОСТ 7502-98;

— штангенциркуль по ГОСТ 166-89.

• 1. Результаты визуально-инструментального обследования

При обследовании объекта на предмет определения места разрыва трубопровода в системе горячего водоснабжения квартиры зафиксировано и установлено следующее:

2.1.1. Согласно акту УК ООО «Техстрой» от 14.02.2014г. технического обследования квартиры № 207, расположенной по адресу по адресу: г. Москва, ул. Твардовского, д. 12, корп. 1 (см. Приложение № 2), 12 февраля 2014 года в квартире № 207 зафиксировано разрушение резьбового соединения вводного крана полотенцесушителя на стояке ГВС 2 зоны.

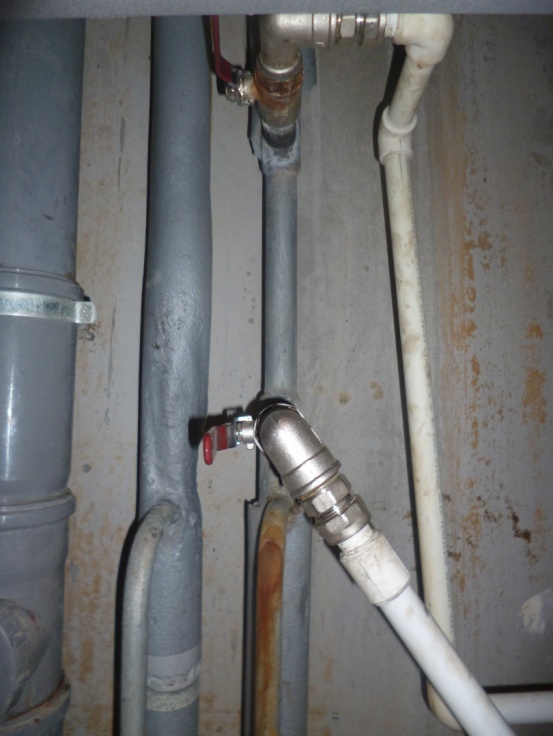

2.1.2. Наличие разрывов либо трещин по отрезку трубопровода между стояком общедомовой системы ГВС и запорно-регулировочными кранами экспертом не обнаружено (см. Приложение № 1 фото 2-5).

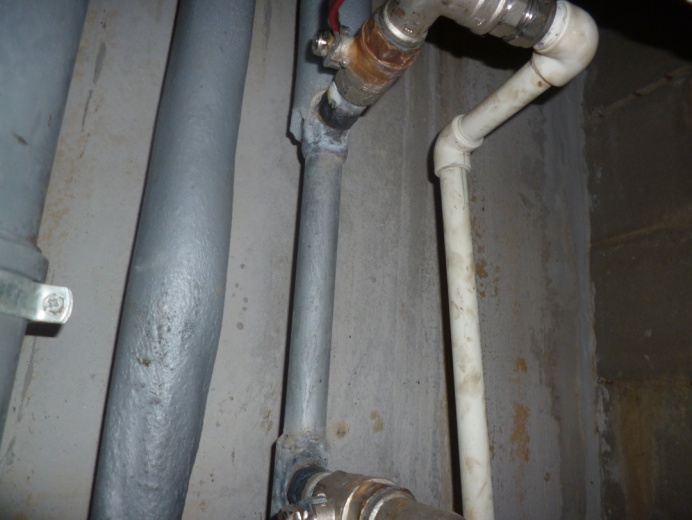

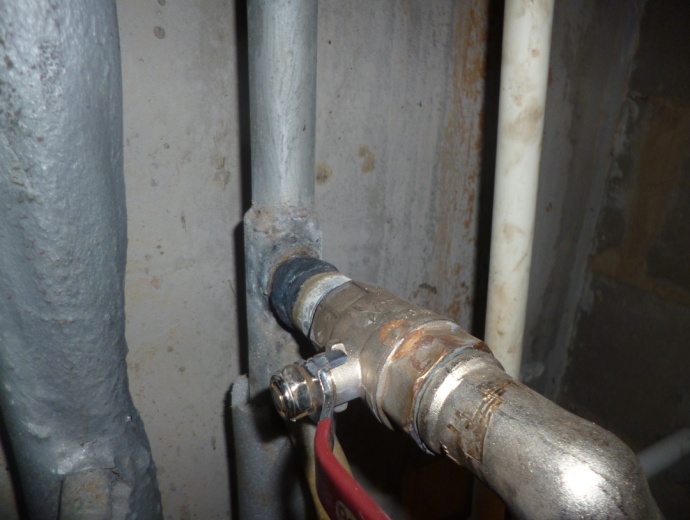

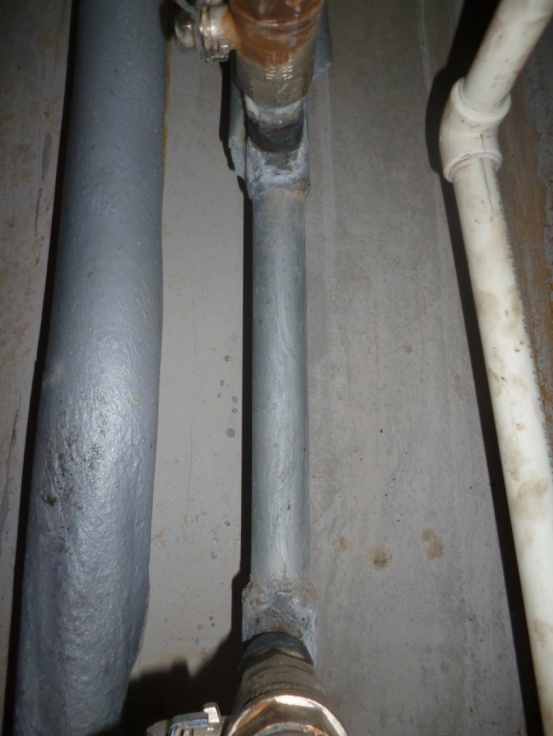

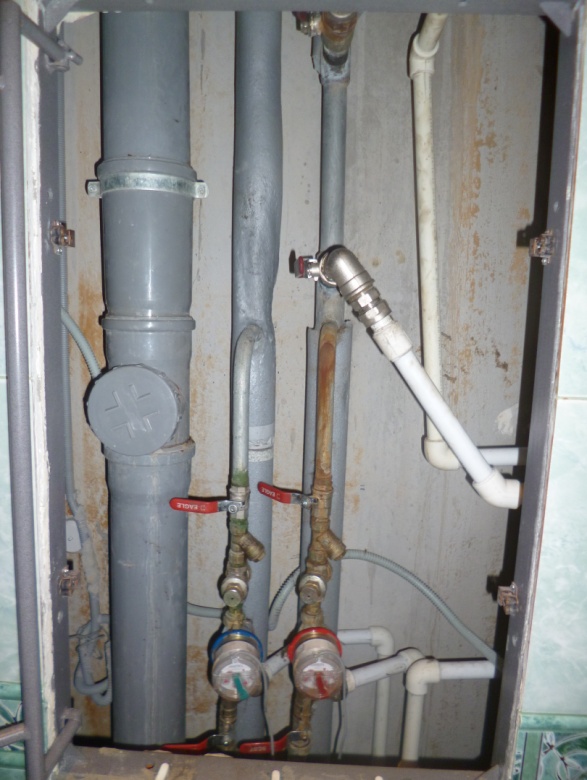

2.1.3. Зафиксированы следы свежей сварки по отрезку трубопровода между стояком общедомовой системы ГВС и запорно-регулировочными кранами (см. Приложение № 1 фото 2-8). Эксперт пришел к выводу, что сварка свежая, т.к. следы ржавления трубы неравномерны.

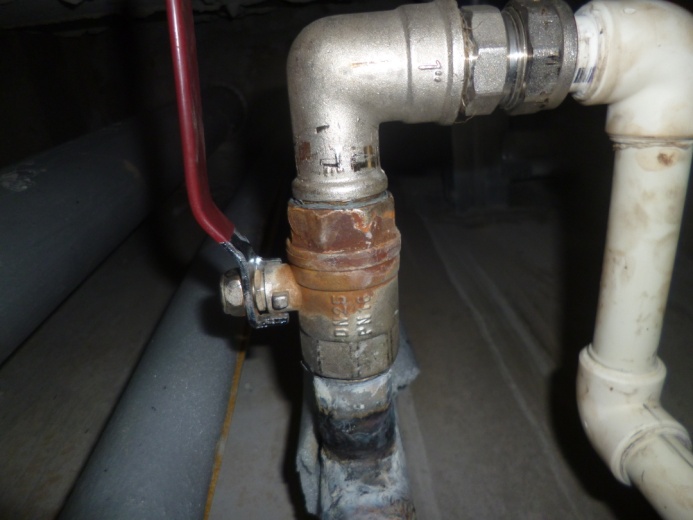

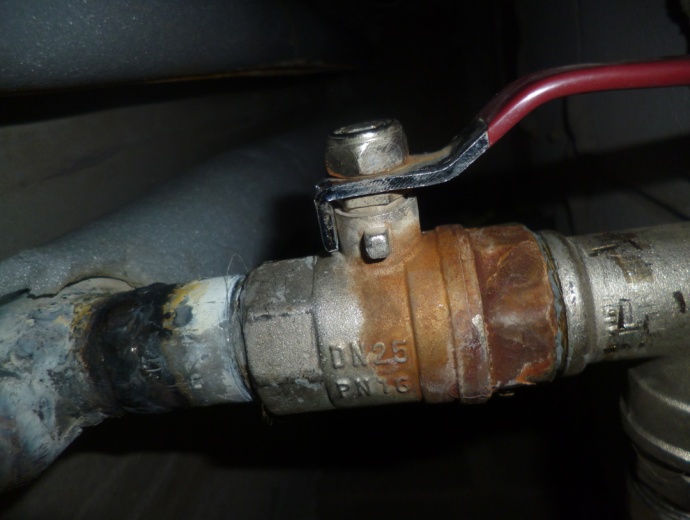

2.1.4. Со слов заказчика Уфельмана В.Э. разрыв трубопровода ГВС произошел в резьбовом соединении (см. Приложение № 1 фото 2-5, 7, 8 оранжевая стрелка).

3. Выводы

Целью экспертизы являлось определение места разрыва трубопровода в системе горячего водоснабжения квартиры № 207, расположенной по адресу: г. Москва, ул. Твардовского, д. 12, корп. 1.

Исходя из того, что наличие разрывов либо трещин по отрезку трубопровода между стояком общедомовой системы ГВС и запорно-регулировочными кранами экспертом не обнаружено, но на указанном участке зафиксированы следы свежей сварки. Эксперт пришел к выводу, что разрыв трубопровода в системе горячего водоснабжения квартиры № 207, расположенной по адресу: г. Москва, ул. Твардовского, д. 12, корп. 1, произошел по отрезку трубопровода между стояком общедомовой системы ГВС и запорно-регулировочными кранами.

Эксперт ЗАО «СТРОЙЭКСПЕРТИЗА» ________________ Д.О.Полисонова

ПРИЛОЖЕНИЕ № 1

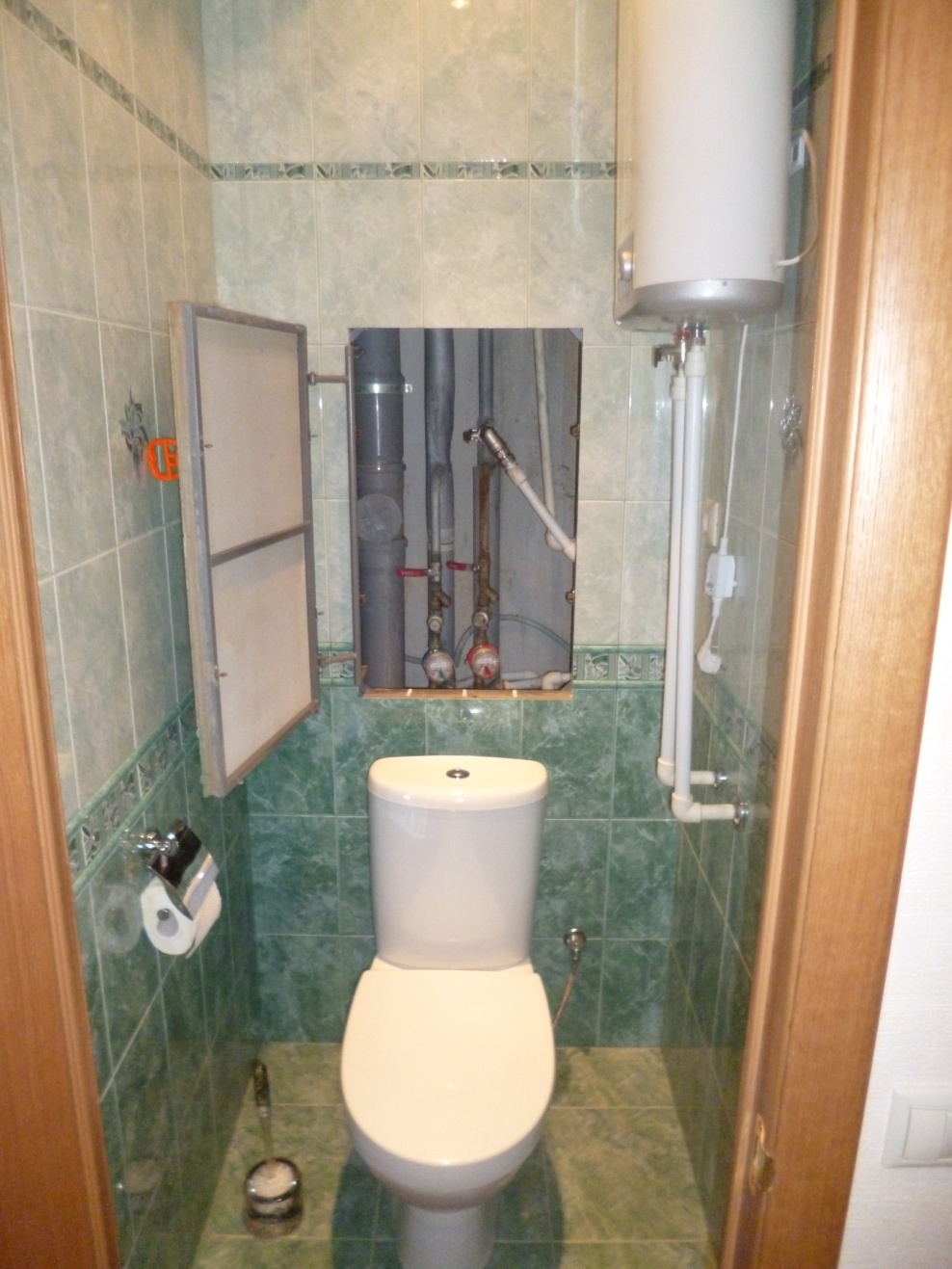

Фото 1 Фото 2

Фото 3 Фото 4

Фото 5 Фото 6

Фото 7 Фото 8
