1. Экспертом произведено исследование объекта, в результате чего зафиксировано и установлено следующее:

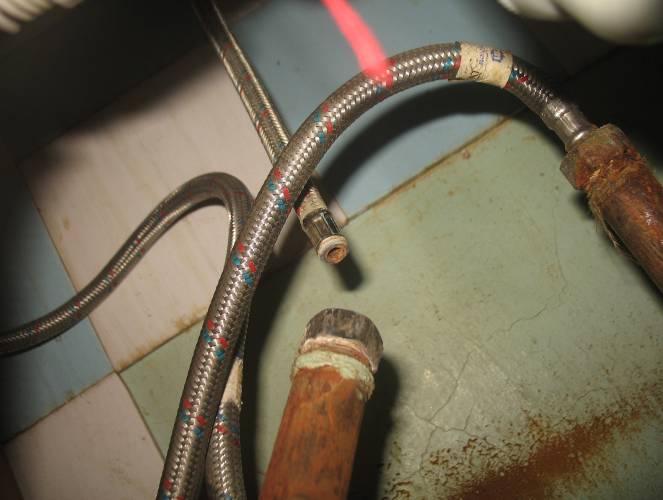

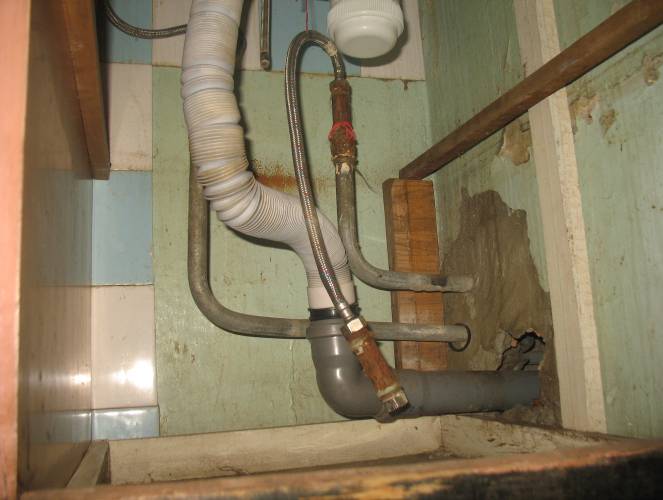

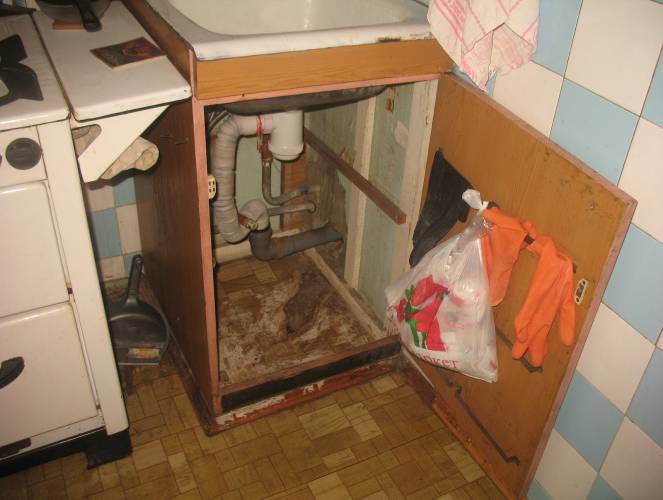

1.1. Согласно совместно составленному акта осмотра (см. Приложение № 2) «На кухне квартиры № 54 под мойкой зафиксирован разрыв втулки гибкой подводки в металлической оплетке (см. Приложение № 1, фото № 1-5) системы горячего водоснабжения квартиры.
Разрыв произошел по всему поперечному сечению втулки (см. Приложение № 1, фото № 5, 6, 9; см. рис.1 — сечение а-а).
Узлом разрыва является участок соединения гибкой подводки водоразборной арматуры и металлического фитинга (см. Приложение № 1, фото № 2-9).
Металлические фитинги имеют повсеместное коррозионное повреждение поверхностей (см. Приложение № 1, фото № 2, 3, 5, 7, 8).

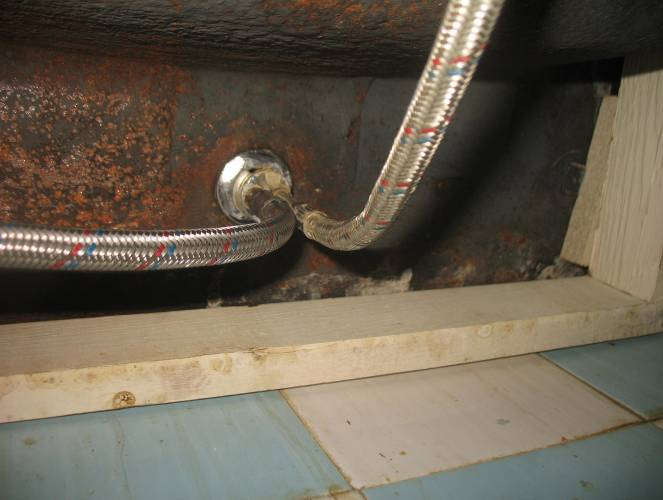

На ответвлениях от стояков ГВС в квартиры № 54, 53 и 50 располагается запорная арматура, а именно шаровые краны (см. Приложение № 1, фото № 10-12).
Авария в кв. 54 произошла 20 июля 2010 г. на участке системы ГВС квартиры.
Здание эксплуатируется приблизительно с 1967 г.».
а
а
Рис.1. Место разрыва гибкой подводки
1.2. Четкие грани на поверхности сечения разрыва отсутствуют (см. Приложение № 1, фото № 6, 9). Схематично разрыв металлической втулки изображен на рис. 1 (сечение а-а).
1.3. Поврежденная втулка входит в состав конструкции гибкой подводки (см. рис. 2). Втулка находится в соединении с накидной гайкой, которая также является частью конструкции гибкой подводки.
1.4. Устройство типовой гибкой подводки http://www.aquatechnic.ru (рис.2)
«Главный рабочий элемент гибкой подводки в металлической оплетке — шланг из нетоксичной резины марки EPDM. Материал не выделяет вредных веществ в воду, что позволяет применять его для питьевого водоснабжения. К тому же этот полимер устойчив к воздействию горячей воды, так что подводку используют для монтажа приборов отопления и горячего водоснабжения. Снаружи шланг покрыт оплеткой из нержавеющей стальной нити, которая придает изделию высокую механическую прочность: рабочее давление жидкости может достигать 20 атм.
Резиновая трубка в металлической оплетке надежно присоединена, с помощью гильз из нержавеющей стали, к латунной втулке. Монтируют подводку, используя присоединительную арматуру — накидные гайки или втулку с резьбой. Последние снабжены прокладкой для герметичного соединения.
| Прокладка |
|
|||||
 Обжимная сталь. гильза |
||||||
| Накидная латунная (никелированная) гайка | Латунная втулка | Шланг из нетоксичной резины EPDM | Оплетка из нержавеющей стали | |||

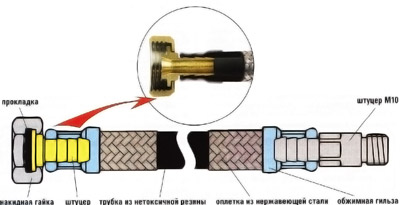

Рис.2. Гибкая подводка для воды в металлической оплетке
Большинство производителей дают на свои изделия 5-летнюю гарантию при условии соблюдения эксплуатационных норм, некоторые несут ответственность за надежность подводки в течение 10 лет.
Следует отметить, что единого нормативного документа, регламентирующего стандарты и качество гибкой подводки в металлической оплетке, на территории России, экспертизе не известен. В связи с этим на нее распространяются общие требования нормативных документов, предъявляемые к водоразборной арматуре для пищевых водопроводов: ГОСТ 19681-94 «Арматура санитарно-техническая водоразборная. Общие технические условия», ГОСТ 15763-91 «Соединения трубопроводов резьбовые на Ру до 63 МПа. Общие технические условия», СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

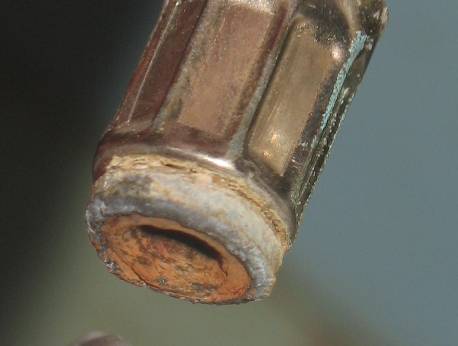

1.5. Поврежденная втулка гибкой подводки выполнена из алюминиевого сплава (см. Приложение № 1, фото № 6, 9).
1.6. Со стороны поврежденного узла на наружной поверхности обжимной гильзы повреждений в виде трещин, сколов, вмятин и др. механических повреждений не обнаружено (см. Приложение № 1, фото № 6).
Следы деформации от внешнего механического воздействия (удара) на поверхностях элементов гибкой подводки отсутствуют (см. Приложение № 1, фото № 2, 4).
Гибкая подводка не имеет скручиваний по продольной оси, растяжения и перегибов (изломов) (см. Приложение № 1, фото № 2, 4), что говорит об отсутствии возможного нарушения технологии монтажа гибкой подводки.

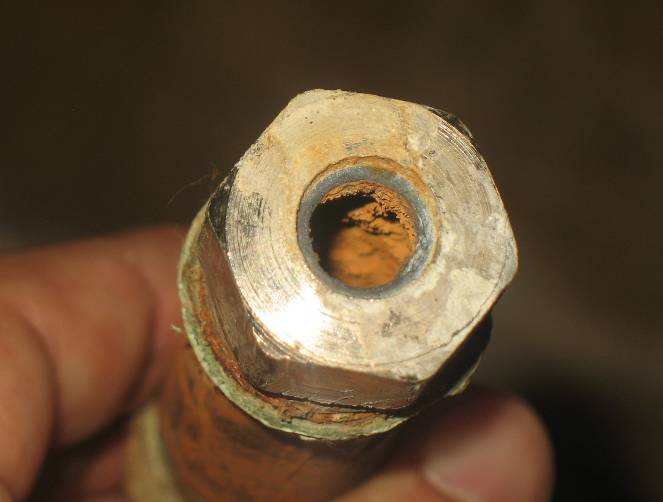

Поверхность накидной гайки гибкой подводки не имеет деформаций (см. Приложение № 1, фото № 7-9).

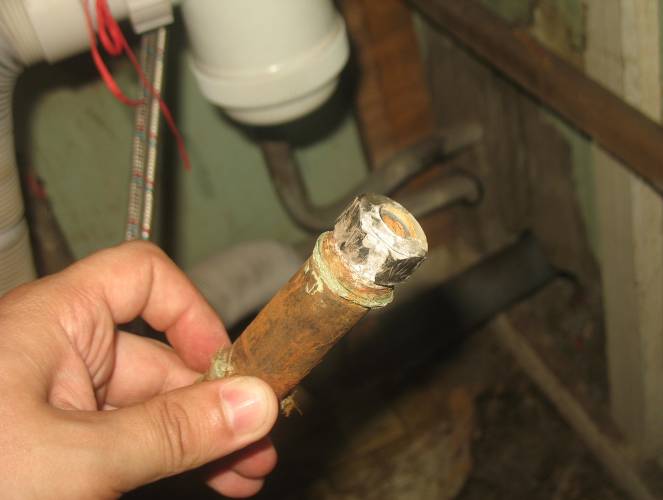

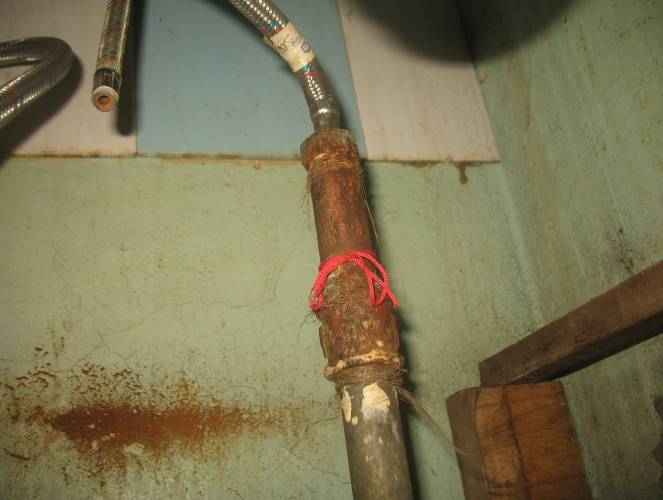

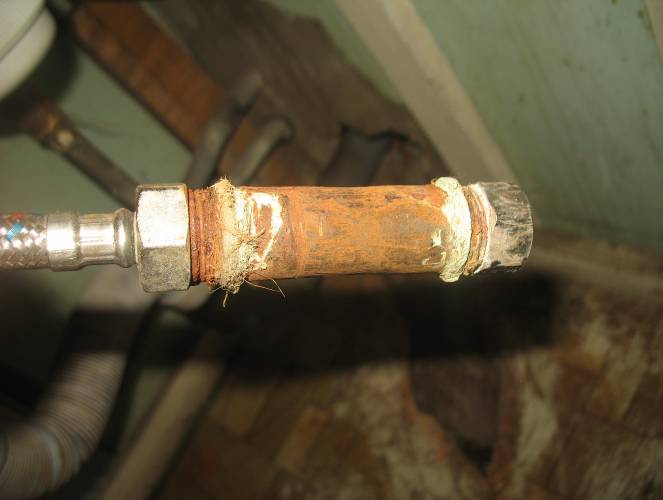

1.7. Повсеместно на поверхности видимого резьбового участка и корпуса стального фитинга (кусок трубы), в соединении с которым находится накидная гайка поврежденной гибкой подводки, имеется коррозия (см. Приложение № 1, фото № 2, 3, 5, 7, 8).

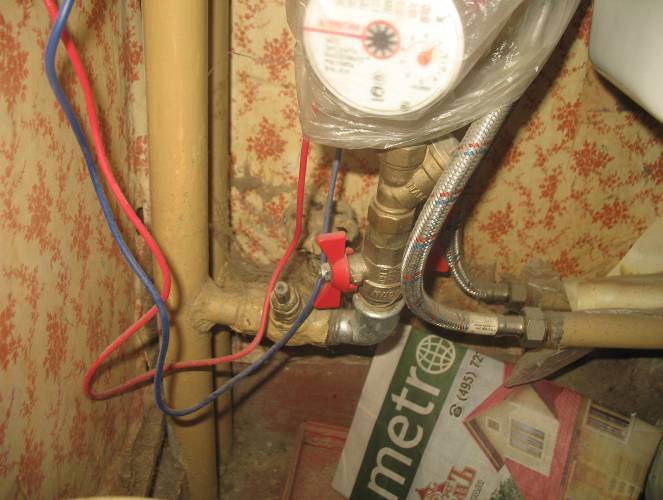

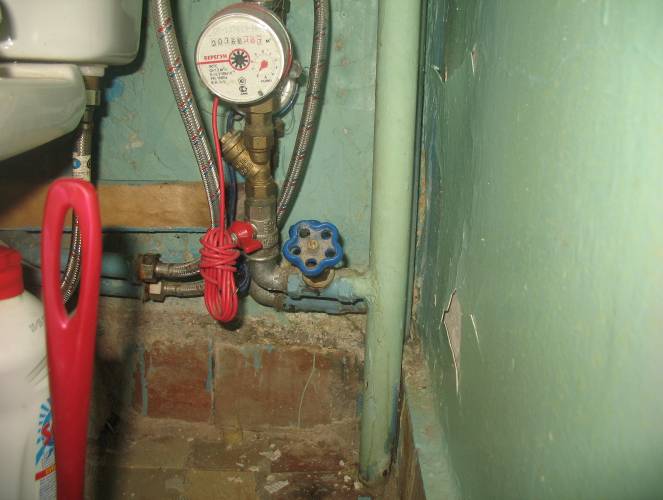

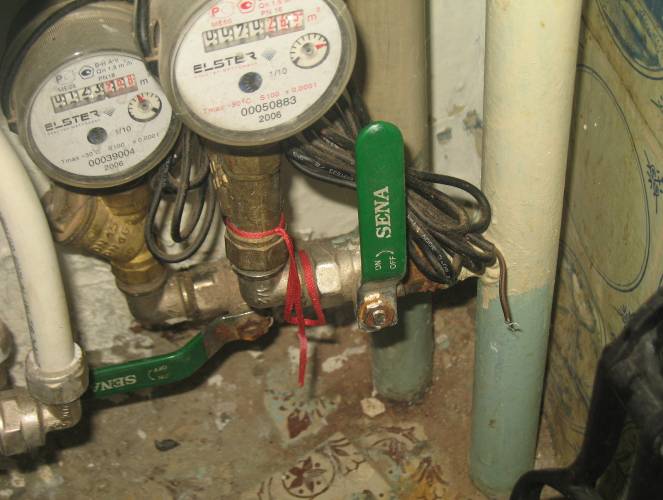

1.8. На ответвлениях в квартиры № 50 и 54 от стояка ГВС в качестве запорной арматуры используются шаровые краны (см. Приложение № 1, фото № 10, 12).
2. Экспертная оценка.
2.1. Наличие коррозии на изделиях в системе внутреннего водопровода ГВС здания является нарушением требований СНиП 2.04.01-85* “Внутренний водопровод и канализация зданий”, согласно которым «Для всех сетей внутреннего водопровода допускается применять медные, бронзовые и латунные трубы, фасонные изделия, а также стальные с внутренним и наружным защитным покрытием от коррозии».
2.2. Конструкция шаровых кранов не обеспечивает плавное закрывание и открывание потока воды в водопроводе, таким образом, установка шаровых кранов в качестве запорной арматуры на ответвлениях в каждую квартиру недопустима в соответствии с требованиями СНиП 2.04.01-85* “Внутренний водопровод и канализация зданий”, согласно которым «Установку запорной арматуры на внутренних водопроводных сетях надлежит предусматривать на ответвлениях в каждую квартиру или номер гостиницы, на подводках к смывным бачкам, смывным кранам и водонагревательным колонкам, на ответвлениях к групповым душам и умывальникам.
Конструкция водоразборной и запорной арматуры должна обеспечивать плавное закрывание и открывание потока воды».
Изменение положения запорного органа шаровых кранов, расположенных на ответвлениях в квартиры многоквартирного здания приводит к изменению гидравлического режима и образованию гидравлического удара в системе водопровода здания по соответствующему стояку, что влияет на нормальную работу системы водоснабжения здания.
III. ВЫВОДЫ
Предмет экспертизы:
Определение причины аварии в системе горячего водоснабжения квартиры.
Экспертное заключение:
На основании проведенного исследования, экспертиза может сделать вывод, что основной причиной аварии (повреждения втулки гибкой подводки) в системе горячего водоснабжения квартиры № 54 является образование гидравлического удара (резкое уменьшение скорости потока, которое приводит к образованию динамического давления на стенки элементов системы) в системе горячего водоснабжения здания по стояку квартиры.
«Гидравлический удар — резкое повышение давления в трубопроводе с движущейся жидкостью при внезапном уменьшении скорости потока (например, при быстром перекрытии трубопровода). Может вызвать разрушение трубопровода». Политехнический словарь».
Согласно нормативно-техническому документу «Правила и нормы технической эксплуатации жилищного фонда» (утвержденные Постановлением Государственного Комитета Российской Федерации по строительству и жилищно-коммунальному комплексу 27 сентября 2003г. № 170):
#«Организации по обслуживанию жилищного фонда должны обеспечивать:
а) проведение профилактических работ (осмотры, наладка систем), планово-предупредительных ремонтов, устранение крупных дефектов в строительно-монтажных работах по монтажу систем водопровода и канализации (установка уплотнительных гильз при пересечении трубопроводами перекрытий и др.) в сроки, установленные планами работ организаций по обслуживанию жилищного фонда»;
б) устранение сверхнормативных шумов и вибрации в помещениях от работы систем водопровода (гидравлические удары, большая скорость течения воды в трубах и при истечении из водоразборной арматуры и др.), регулирование (повышение или понижение) давления в водопроводе до нормативного в установленные сроки;
в) устранение утечек, протечек, закупорок, засоров, дефектов при осадочных деформациях частей здания или при некачественном монтаже санитарно-технических систем и их запорно-регулируещей арматуры, срывов гидравлических затворов, гидравлических ударов (при проникновении воздуха в трубопроводы), заусенцев в местах соединения труб, дефектов в гидравлических затворах санитарных приборов и негерметичности стыков соединений в системах канализации, обмерзания оголовков канализационных вытяжек и т.д. в установленные сроки».
Согласно “Правила и нормы технической эксплуатации жилищного фонда” «Система технического осмотра жилых зданий.
Целью осмотров является установление возможных причин возникновения дефектов и выработка мер по их устранению. В ходе осмотров осуществляется также контроль за использованием и содержанием помещений.
Один раз в год в ходе весеннего осмотра следует проинструктировать нанимателей, арендаторов и собственников жилых помещений о порядке их содержания и эксплуатации инженерного оборудования и правилах пожарной безопасности.
Плановые осмотры жилых зданий следует проводить:
общие, в ходе которых проводится осмотр здания в целом, включая конструкции, инженерное оборудование и внешнее благоустройство;
частичные — осмотры, которые предусматривают осмотр отдельных элементов здания или помещений.
Общие осмотры должны производиться два раза в год: весной и осенью (до начала отопительного сезона)».
Приложение № 1. Фото
Фото № 1 Фото № 2
Фото № 3 Фото № 4
Фото № 5 Фото № 6
Фото № 7 Фото № 8
Фото № 9 Фото № 10
Фото № 11 Фото № 12
