Предмет экспертизы: Определение причины аварии в системе холодного водоснабжения квартиры.
1. Экспертом произведено исследование объекта и изучение представленных экспертизе документов, в результате зафиксировано и установлено следующее:

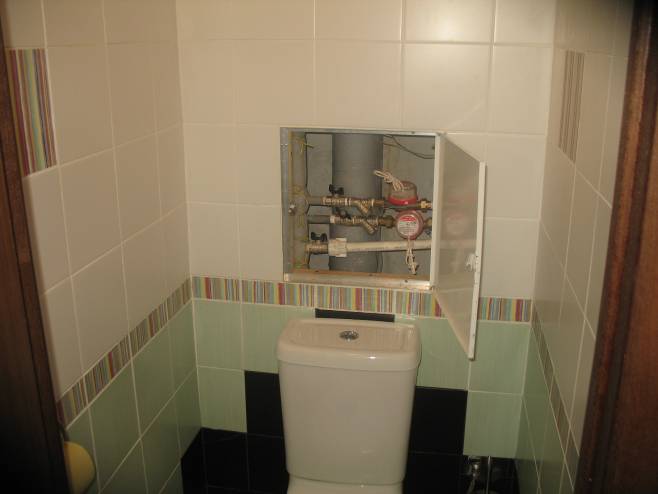

1.1. На момент осмотра экспертизой « 14 » мая 2010 г. система холодного водоснабжения квартиры находилась в рабочем состоянии (см. Приложение № 1, фото № 1-4).
1.2. Согласно акту (от 26.04.2010 г.) обследования квартиры № 35 по ул. Самодеятельная, д. 10 (см. Приложение № 2) «На грязевике ХВС сорвало пробку».

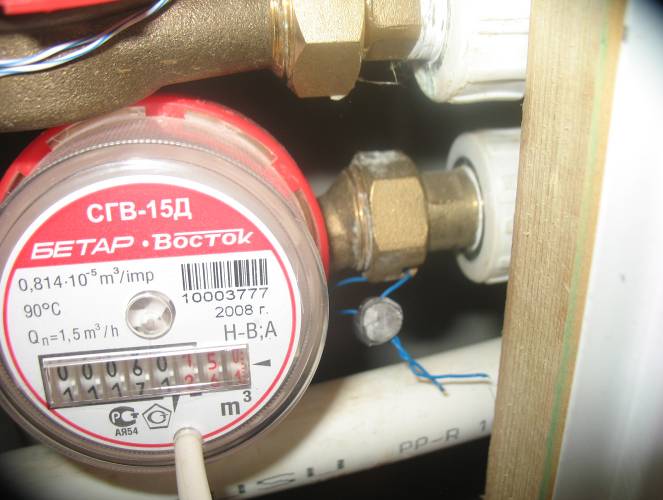

1.3. Согласно акту (от 20.03.2009 г.) ввода в эксплуатацию квартирных приборов учета воды в кв. 35 по адресу: Московская область, г. Ногинск, ул. Самодеятельная, д. 10, монтажной организацией ООО “Лером” и генподрядной организацией “Главстройэксплуатация” « 20 » марта 2009 г. (см. Приложение № 3) была произведена установка приборов учета на холодную (заводской номер прибора 10003777) и горячую воду (заводской номер прибора 10003781) (см. Приложение № 1, фото № 1, 2).
1.4. Экспертизе представлен фильтр грубой очистки (см. Приложение № 1, фото № 5-12), повреждение которого, со слов Заказчика, явилось причиной залива кв. 35, что и отражено в акте от 26.04.2010 г. (см. Приложение № 2).
Согласно СП 13-102-2003 “Правила обследования несущих строительных конструкций зданий и сооружений” «Повреждение — неисправность, полученная конструкцией при изготовлении, транспортировании, монтаже или эксплуатации».

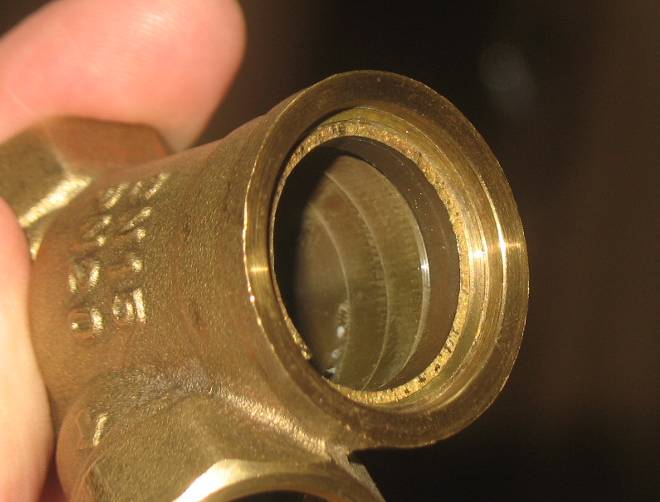

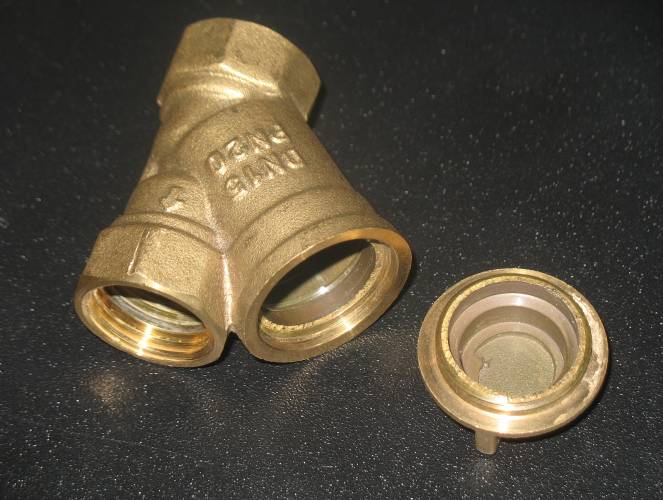

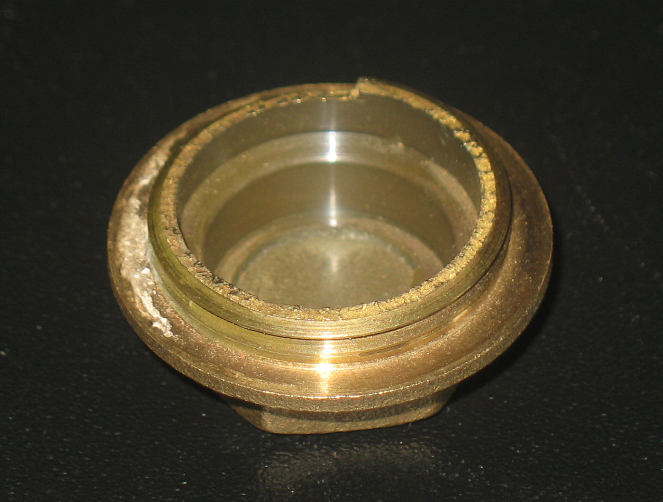

1.5. В представленном экспертизе фильтре имеется разрыв в зоне резьбового соединения пробки отстойника фильтра с корпусом фильтра, а именно лопнула резьбовая часть пробки по всему поперечному сечению (см. Приложение № 1, фото № 7-12).

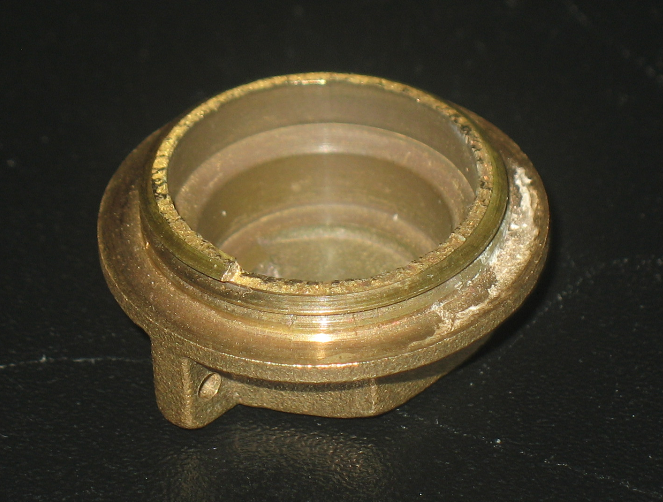

Направление разрыва – по стенке резьбового витка (см. Приложение № 1, фото № 10, 11).
Часть резьбового участка пробки осталась внутри корпуса фильтра (см. Приложение № 1, фото № 9).
Корпус фильтра находится в неповрежденном состоянии (см. Приложение № 1, фото № 5-9).
На поверхности корпуса фильтра и пробки отстойника фильтра отсутствуют деформации и повреждения, которые могли бы повлиять на повреждение резьбового участка пробки отстойника фильтра (см. Приложение № 1, фото № 5-12).
На наружной поверхности пробки (участок под ключ) отстойника фильтра деформации материала (см. Приложение № 1, фото № 12), которые могли появиться при механическом воздействии, в момент соединения пробки с корпусом фильтра от используемого при монтаже инструмента, не выявлены. Данный факт свидетельствует об отсутствии перетяжки резьбового соединения.
1.6. Согласно цвету сечения в зоне разрыва материала пробки отстойника фильтра (см. Приложение № 1, фото № 8-11), изделие выполнено из латунного сплава.

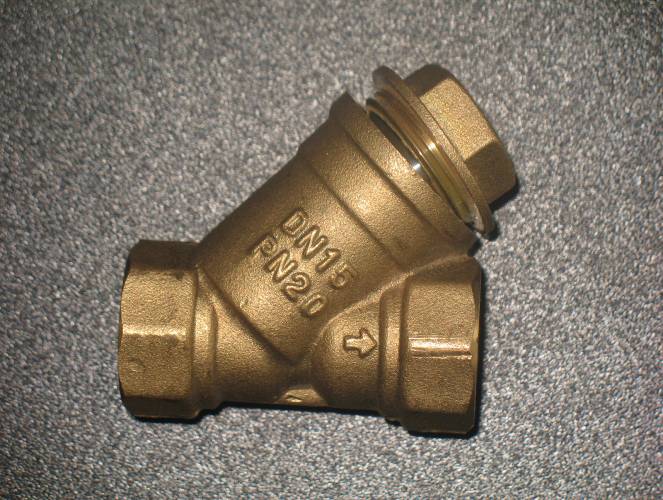

1.7. На корпусе фильтра имеется маркировка “PN20” (см. Приложение № 1, фото № 7), означающая что номинальное давление, на которое рассчитано данное изделие составляет 20 кгс/см2 (2,0 МПа).

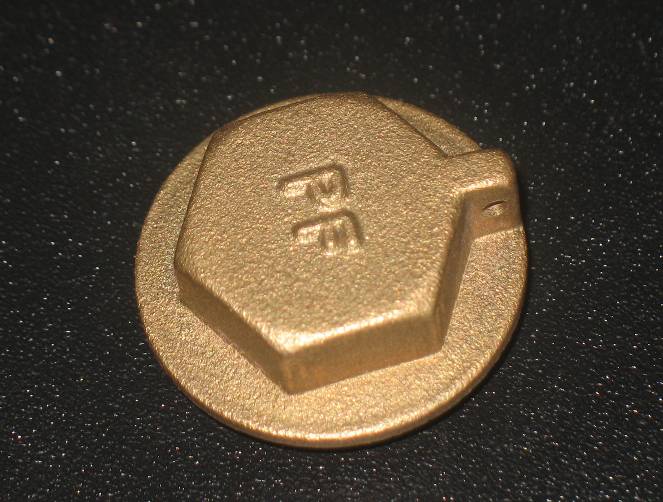

1.8. Представленный экспертизе поврежденный фильтр имеет конструкцию (имеется ушко для пломбирования) (см. Приложение № 1, фото № 12), которая предусматривает его пломбирование.
1.9. На ответвлении от стояка ХВС перед фильтром в качестве первой запорной арматуры используется шаровой кран (см. Приложение № 1, фото № 2, 3, 5, 6).
3. Экспертная оценка.
3.1. На основании требований:
— нормативно-технического документа ГОСТ 6019-83 “Счетчики холодной воды крыльчатые. Общие технические условия (с Изменениями N 1, 2)”, согласно которым «Счетчики должны иметь фильтр со стороны входа воды»;
— нормативно-правового акта (в целях справочной информации) “О мерах по улучшению системы учета водопотребления и совершенствованию расчетов за холодную, горячую воду и тепловую энергию в жилых зданиях и объектах социальной сферы города Москвы (с изменениями на 28 августа 2007 года)”, согласно которым «Фильтры должны иметь конструкцию, обеспечивающую их пломбирование после установки для предотвращения разбора воды без измерения приборами учета»,
экспертиза может сделать вывод, что в целях предотвращения загрязнения счетчика воды и для предотвращения разбора воды без измерения приборами учета, прибор учета воды (счетчик воды) устанавливается и пломбируется монтажной организацией совместно с фильтром.
3.1. Применение в системе ХВС фасонных изделий из латунных сплавов соответствует требованиям СНиП 2.04.01-85* “Внутренний водопровод и канализация зданий”, согласно которым Для всех сетей внутреннего водопровода допускается применять медные, бронзовые и латунные трубы, фасонные изделия, а также стальные с внутренним и наружным защитным покрытием от коррозии».
3.2. Представленный экспертизе фильтр, согласно маркировке на корпусе, рассчитан на давление 20 кгс/см2 (2,0 МПа), что отвечает требованиям СНиП 2.04.01-85* “Внутренний водопровод и канализация зданий” и “Правила и нормы технической эксплуатации жилищного фонда”, предъявляемые к элементам внутреннего водопровода, согласно которым
«#G0Трубы и фасонные изделия должны выдерживать:
— пробное давление воды, превышающее рабочее давление в сети в 1,5 раза, но не менее 0,68 МПа, при постоянной температуре холодной воды — 20 °С, а горячей — 75 °С…
Трубопроводную, водоразборную и смесительную арматуру для систем хозяйственно-питьевого водопровода следует устанавливать на рабочее давление 0,6 МПа (6 кгс/см).
Система водопровода должна выдерживать давление до 10 кгс/см (1 МПа)».
3.3. Доступ непосредственно к поврежденному участку фильтра на момент аварии мог быть только с внутренней стороны фильтра.
3.4. Конструкция шаровых кранов не обеспечивает плавное закрывание и открывание потока воды в водопроводе, таким образом, установка шаровых кранов в качестве запорной арматуры на ответвлениях в каждую квартиру недопустима в соответствии с требованиями СНиП 2.04.01-85* “Внутренний водопровод и канализация зданий”, согласно которым «Установку запорной арматуры на внутренних водопроводных сетях надлежит предусматривать на ответвлениях в каждую квартиру или номер гостиницы, на подводках к смывным бачкам, смывным кранам и водонагревательным колонкам, на ответвлениях к групповым душам и умывальникам.
Конструкция водоразборной и запорной арматуры должна обеспечивать плавное закрывание и открывание потока воды».
Изменение положения запорного органа шаровых кранов, расположенных на ответвлениях в квартиры многоквартирного здания приводит к изменению гидравлического режима в системе водопровода, что влияет на нормальную работу системы водоснабжения и приводит к образованию гидравлического удара в системе.
3.5. Фильтр относится к группе элементов с местным сопротивлением.
III. ВЫВОДЫ
Предмет экспертизы:
Определение причины аварии в системе холодного водоснабжения квартиры.
Экспертное заключение:
На основании проведенного исследования объекта, экспертиза может сделать вывод, что основной причиной аварии (срыва пробки отстойника фильтра) в системе холодного водоснабжения квартиры № 35 является образование гидравлического удара (резкое уменьшение скорости потока, которое приводит к динамическому давлению на стенки элементов системы) в системе холодного водоснабжения здания по стояку квартиры.
«Гидравлический удар — резкое повышение давления в трубопроводе с движущейся жидкостью при внезапном уменьшении скорости потока (например, при быстром перекрытии трубопровода). Может вызвать разрушение трубопровода». Политехнический словарь».
Согласно нормативно-техническому документу «Правила и нормы технической эксплуатации жилищного фонда» (утвержденные Постановлением Государственного Комитета Российской Федерации по строительству и жилищно-коммунальному комплексу 27 сентября 2003г. № 170):
#«Организации по обслуживанию жилищного фонда должны обеспечивать:
а) проведение профилактических работ (осмотры, наладка систем), планово-предупредительных ремонтов, устранение крупных дефектов в строительно-монтажных работах по монтажу систем водопровода и канализации (установка уплотнительных гильз при пересечении трубопроводами перекрытий и др.) в сроки, установленные планами работ организаций по обслуживанию жилищного фонда»;
б) устранение сверхнормативных шумов и вибрации в помещениях от работы систем водопровода (гидравлические удары, большая скорость течения воды в трубах и при истечении из водоразборной арматуры и др.), регулирование (повышение или понижение) давления в водопроводе до нормативного в установленные сроки;
в) устранение утечек, протечек, закупорок, засоров, дефектов при осадочных деформациях частей здания или при некачественном монтаже санитарно-технических систем и их запорно-регулируещей арматуры, срывов гидравлических затворов, гидравлических ударов (при проникновении воздуха в трубопроводы), заусенцев в местах соединения труб, дефектов в гидравлических затворах санитарных приборов и негерметичности стыков соединений в системах канализации, обмерзания оголовков канализационных вытяжек и т.д. в установленные сроки».
Приложение № 1. Фото

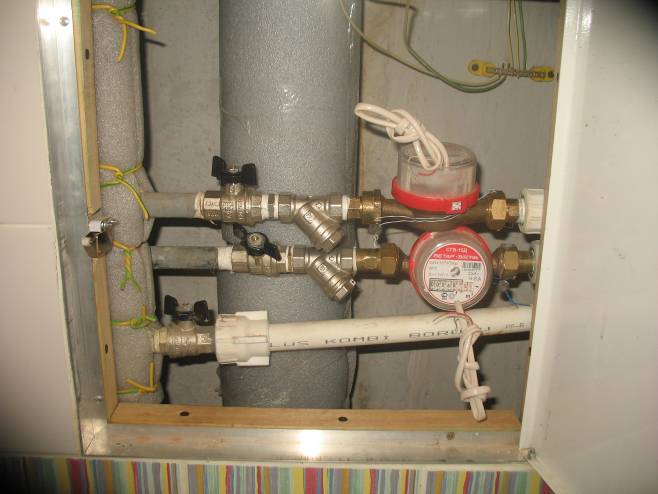

Фото № 1 Фото № 2

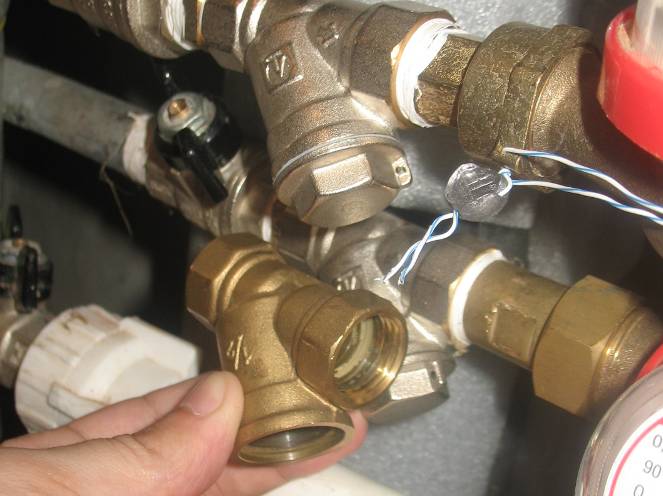

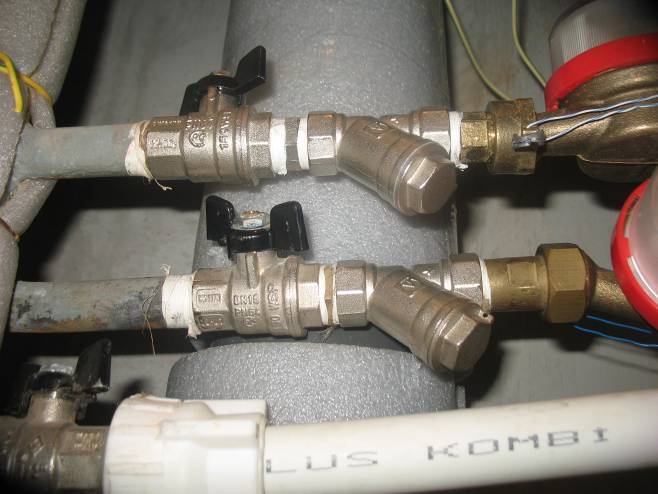

Фото № 3 Фото № 4

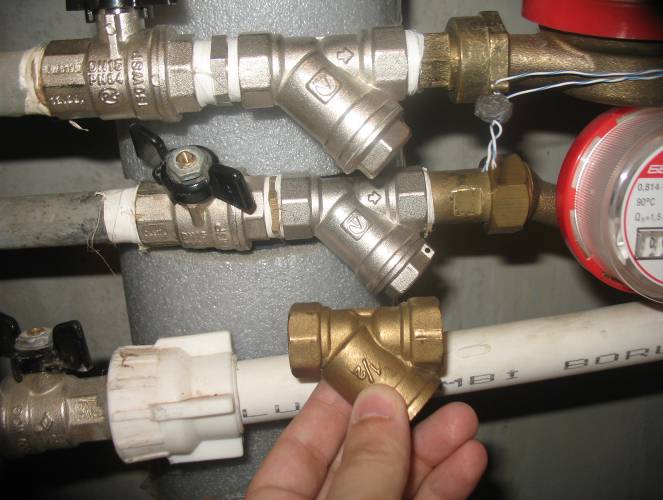

Фото № 5 Фото № 6
