Определения образования выступления влаги

более
20 лет работы

Бесплатная
консультация

Допуски СРО,
аккредитации

Профессиональные
эксперты

Современные
приборы

Работаем
по всей России

Полное сопровождение
в суде

Цель обследования:

Экспертно – диагностическое обследование квартиры с целью определения образования выступления влаги на межэтажном покрытии и проверка качества монтажных швов оконных блоков на соответствие требованиям действующей нормативно-технической документации.

Обследование строительных конструкций зданий и сооружений проводится, как правило, в три связанных между собой этапа:

— подготовка к проведению обследования;
— предварительное (визуальное) обследование;
— детальное (инструментальное) обследование.

В соответствии с требованиями СП 13-102-2003 п. 6.1 Подготовка к проведению обследований предусматривает ознакомление с объектом обследования, проектной и исполнительной документацией на конструкции и строительство сооружения, с документацией по эксплуатации и имевшим место ремонтам и реконструкции, с результатами предыдущих обследований.

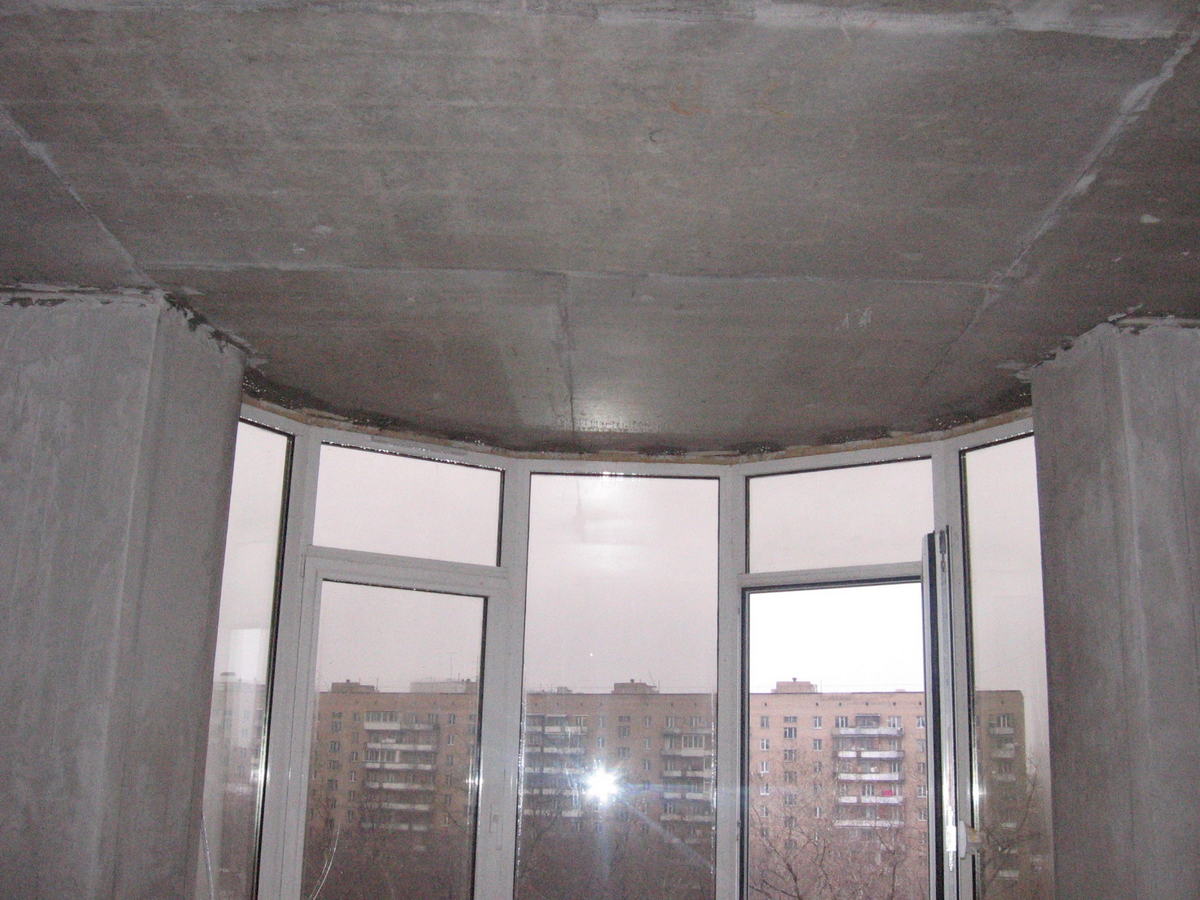

Экспертами произведен внешний осмотр квартиры, с выборочным фиксированием на цифровую камеру (см. Приложение № 1, фото № 1-10), что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).

Обмерные работы производились в соответствии с требованиями СП 13-102-2003 п.8.2.1 Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений, высоту помещений, отметки характерных узлов, расстояния между узлами и т.д. По результатам измерений составляют планы с фактическим расположением конструкций, разрезы зданий, чертежи рабочих сечений несущих конструкций и узлов сопряжений конструкций и их элементов.

Экспертами произведено диагностическое обследование конструкций стен, межэтажных перекрытий, оконных блоков с определением качества выполненных строительных работ в соответствии с нормативными требованиями. Обследование производилось методом измерительного контроля качества выполненных работ.

При оценке качества выполненных строительно-монтажных работ установлено:

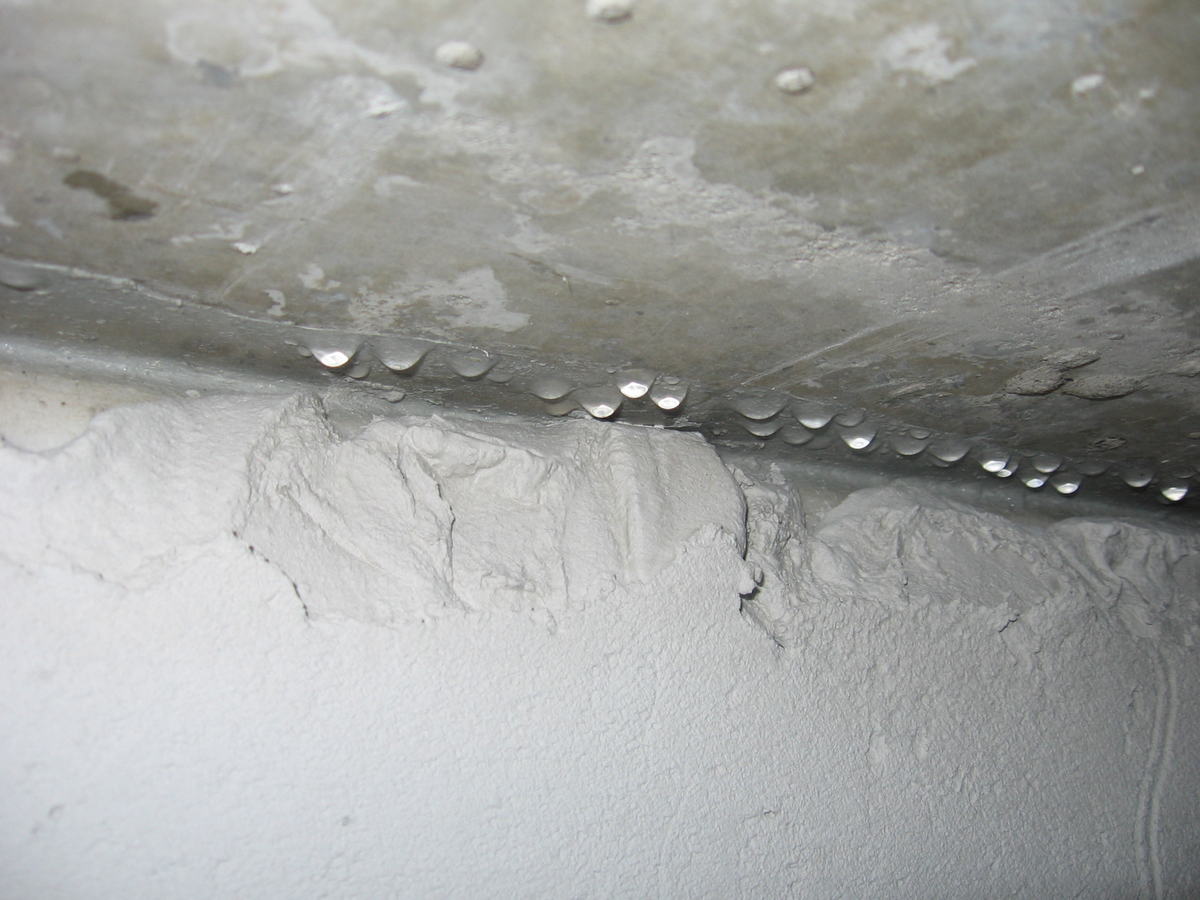

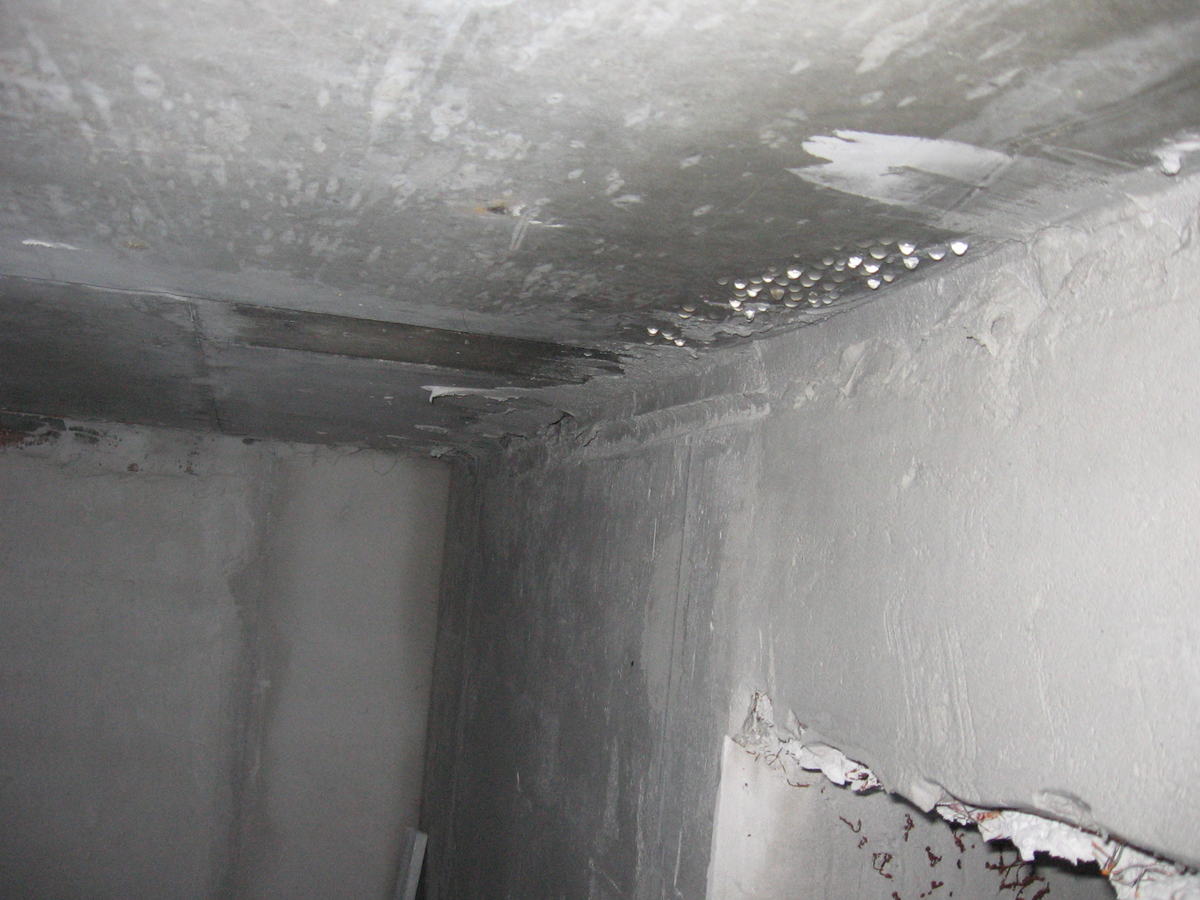

1. При обследовании примыканий между межэтажной железобетонной плитой перекрытия и кирпичной стеной в помещении кухни зафиксированы щели из которых зафиксировано поступление холодного воздуха и обильное скопление влаги (см. Приложение №1, Фото № 1-3), что свидетельствует о их сквозном характере, т.е. отсутствует водо-, воздухо- и теплоизоляция стыков наружных ограждающих конструкций. Наличие не изолированных стыков приведет к нарушению теплообмена в помещении, появлению плесени, порче внутренней отделки и как следствие к ухудшению потребительских свойств квартиры. Необходимо произвести изоляцию стыков в соответствии с СНиП 3.03.01-87 «Несущие и ограждающие конструкции», СНиП 3.04.01-87 «Изоляционные и отделочные покрытия», ТР 94.10-99 «Технический регламент операционного контроля качества строительно-монтажных и специальных работ при возведении зданий и сооружений. 10. Герметизация стыков наружных ограждающих конструкций».

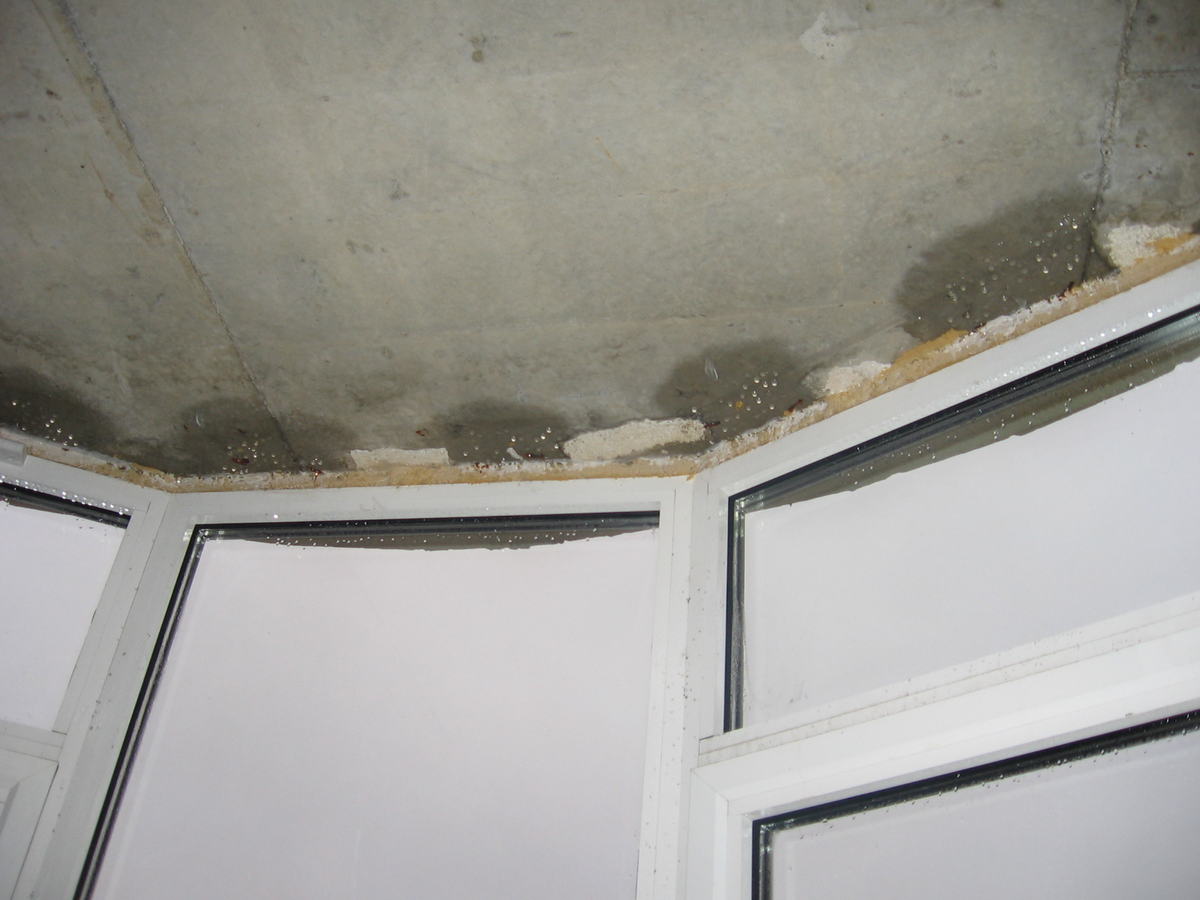

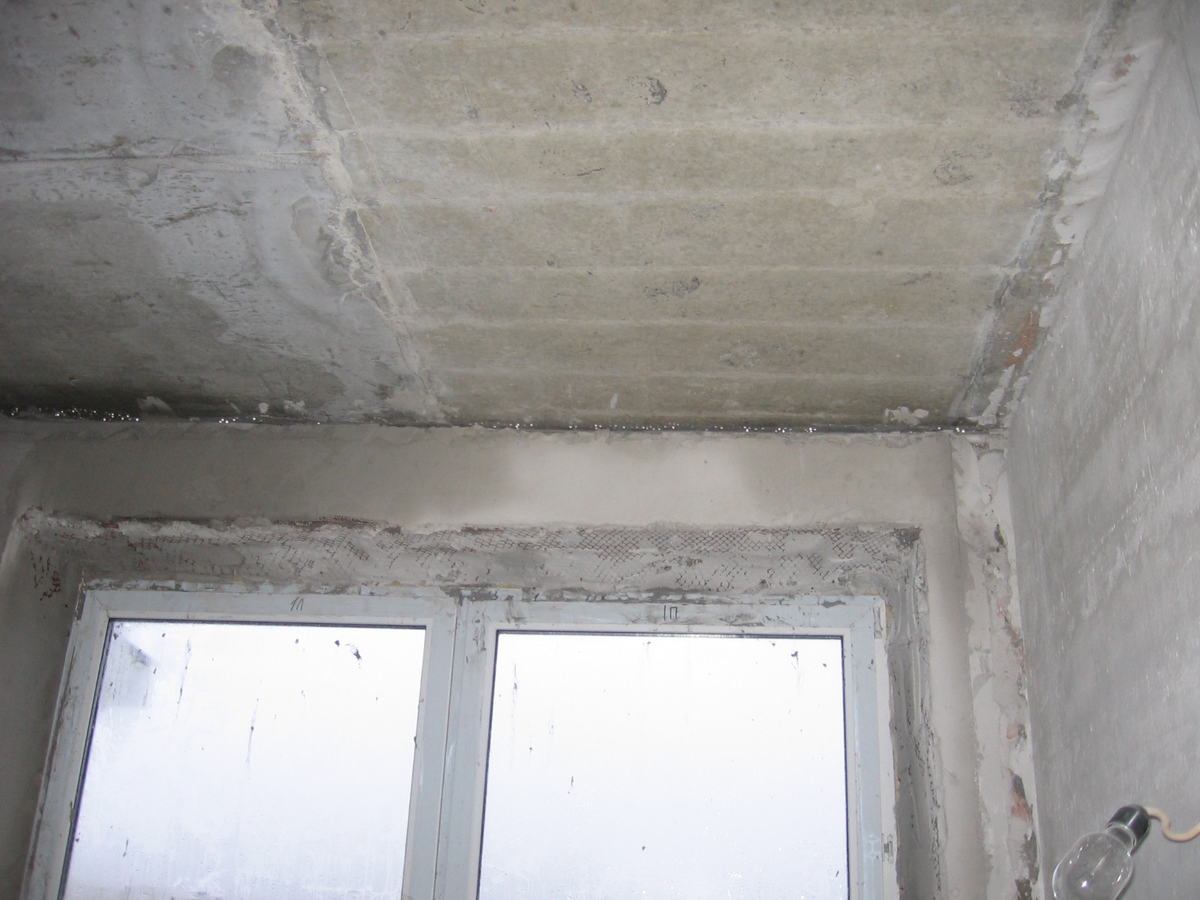

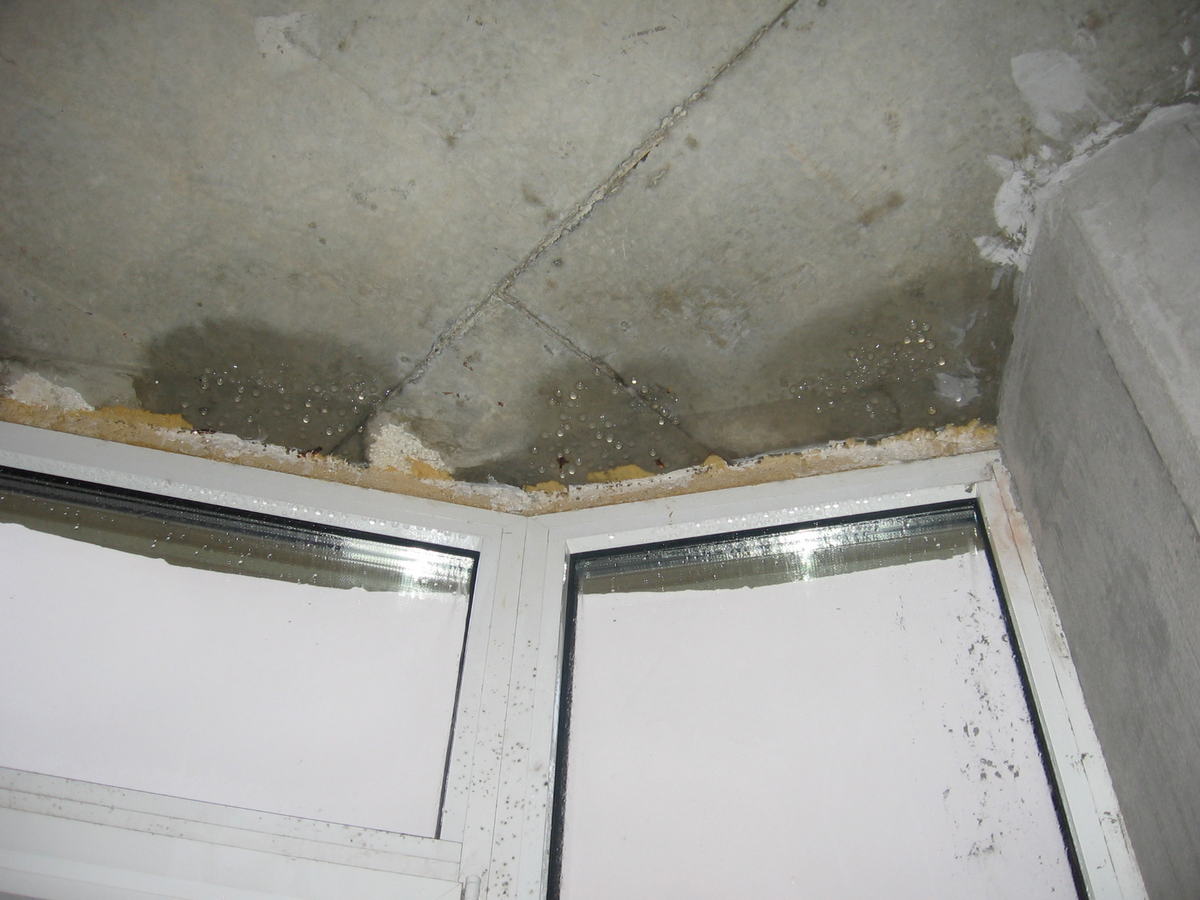

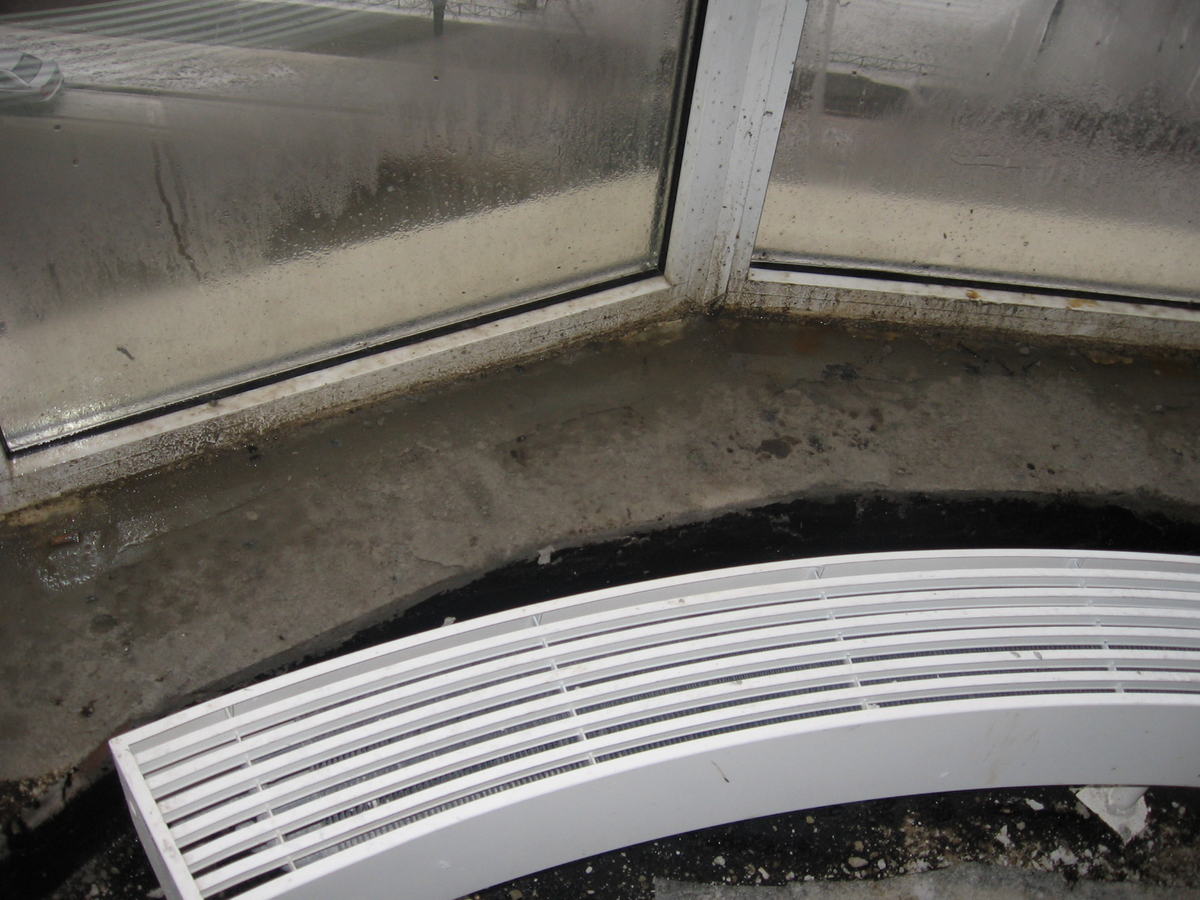

2. При обследовании помещения гостиной в месте примыкания монтажного шва оконного блока к межэтажной железобетонной плите перекрытия зафиксировано обильное скопление влаги (см. Приложение № 1, Фото № 4).

При детальном обследовании монолитной железобетонной плиты зафиксировано, что расположение увлажненных участков четко проявляется местах отсутствия утеплителя (см. Приложение № 1, Фото № 5,6), что дает основание предположить об образовании «мостиков холода», т.е. промерзание. При воздействии теплого воздуха на холодные поверхности, температура которых ниже «точки росы» при расчетной температуре происходит выпадение конденсата.

Промерзание железобетонных конструкций происходит из-за ненадлежащей теплозащите при монолитных либо последующих работах, в данном случае пропусков в укладке теплоизоляционного материала.

п.п. 1.7 “ТР 116-01 Технические рекомендации по технологии применения комплексной системы материалов, обеспечивающих качественное уплотнение и герметизацию стыков наружных стеновых панелей”, согласно которых

– «При всех тепловлажностных режимах помещений конструкции стыков наружных стеновых панелей зданий должны обеспечивать отсутствие конденсата, влаги и плесени.»

п.п. 6.2. СП 23-101-2004 “Проектирование тепловой защиты зданий.” согласно которых

– «…ограждающие конструкции должны обеспечивать комфортные условия пребывания человека и предотвращать поверхности внутри помещения от увлажнения, намокания и появления плесени.»

СНиП 23-02-2003 «Тепловая защита зданий» –

« 5.1 Нормами установлены три показателя тепловой защиты здания:

а) приведенное сопротивление теплопередаче отдельных элементов ограждающих конструкций здания;

б) санитарно-гигиенический, включающий температурный перепад между температурами внутреннего воздуха и на поверхности ограждающих конструкций и температуру на внутренней поверхности выше температуры точки росы;

в) удельный расход тепловой энергии на отопление здания, позволяющий варьировать величинами теплозащитных свойств различных видов ограждающих конструкций зданий с учетом объемно-планировочных решений здания и выбора систем поддержания микроклимата для достижения нормируемого значения этого показателя.

Требования тепловой защиты здания будут выполнены, если в жилых и общественных зданиях будут соблюдены требования показателей «а» и «б» либо «б» и «в».»

Экспертное мнение.

Таким образом, при пропусках укладке утеплителя нарушается сопротивление теплопередаче отдельных элементов ограждающих конструкций здания – требования тепловой защиты здания «а» не выполнены.

212

Не обеспечена непрерывность теплоизоляционных слоев

Критический

Проверка на месте

Данные виды дефектов согласно классификатору основных видов дефектов в строительстве и промышленности строительных материалов является критическим.

2.1. При осмотре межэтажной железобетонной плиты перекрытия в помещении гостиной на участках намокания зафиксированы коррозирующие обнажения арматуры (см. Приложение №1, Фото № 5,6) которое является дефектом и нарушением требований «СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры, п. 8.3 Армирование» согласно которым «арматура, расположенная внутри сечения конструкции, должна иметь защитный слой бетона. Толщина защитного слоя бетона должна составлять не менее 20 мм».

Данный вид дефекта согласно классификатору основных видов дефектов в строительстве и промышленности строительных материалов является значительным – «Бетонные поверхности имеют раковины, поры и обнажения арматуры» (см. п. 55).

55.

Бетонные поверхности имеют раковины, поры и обнажения арматуры

Значительный

Визуальный осмотр

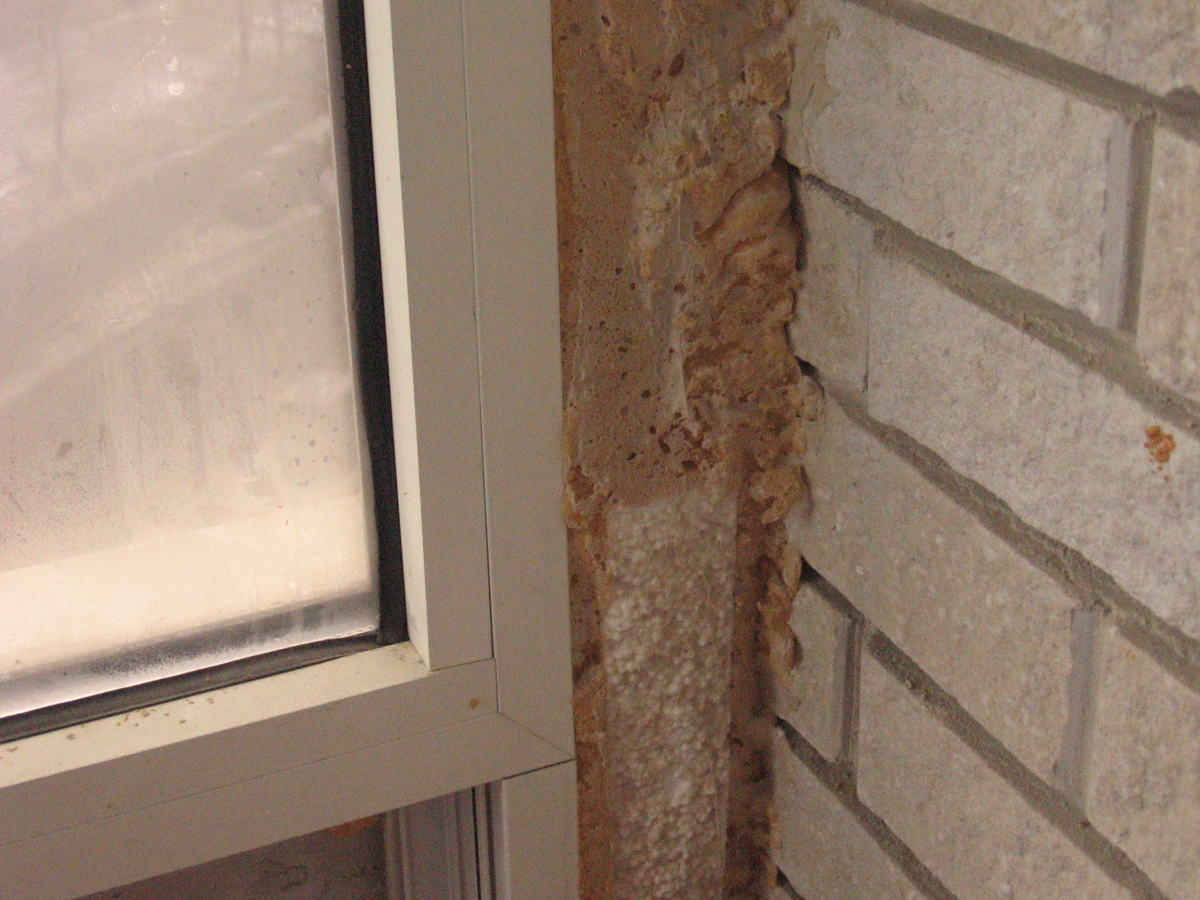

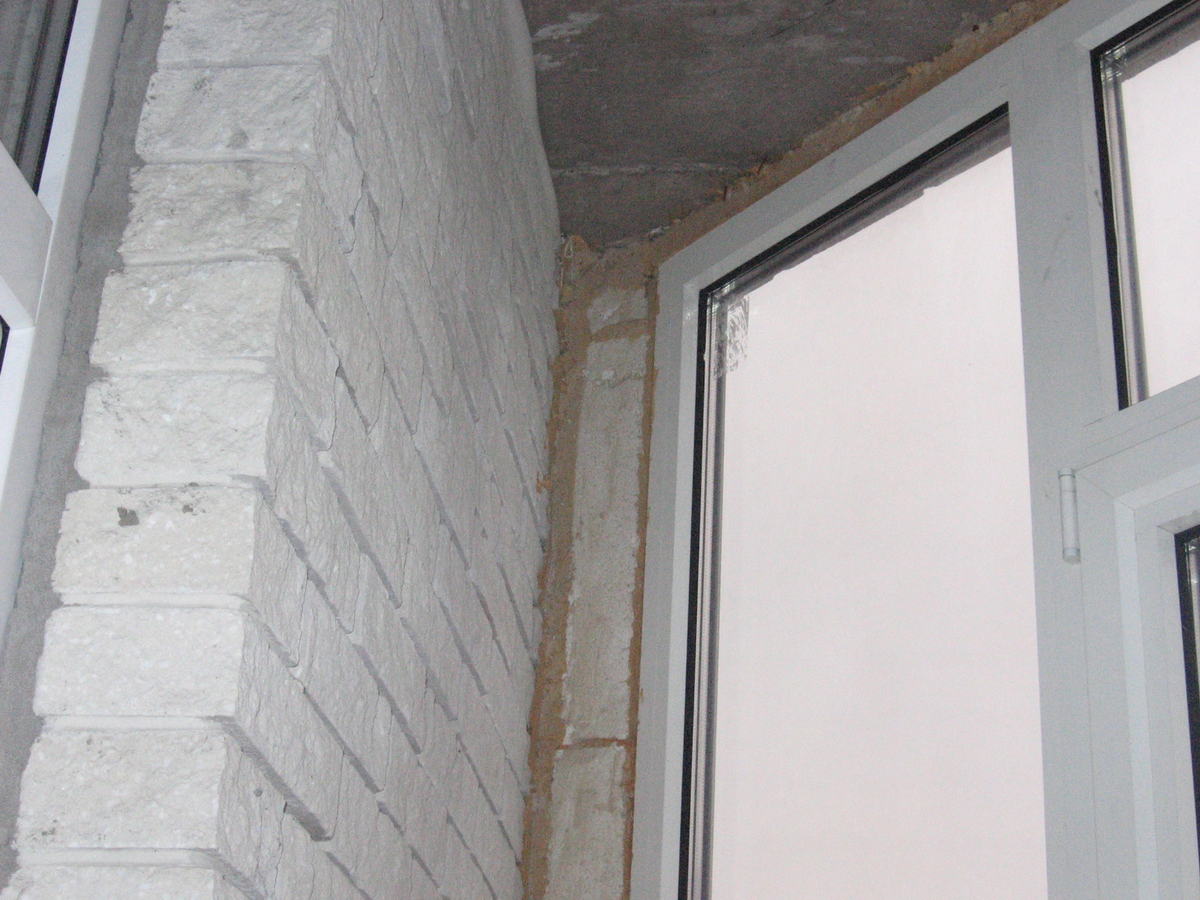

3. При обследовании монтажных швов оконных блоков зафиксировано отсутствие внутреннего пароизоляционного слоя (см. Приложение № 1, Фото № 5-8), что не соответствует требованиям п. 5 Технические требования ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия».

«Монтажный шов должен состоять из трех слоев, которые подразделяются по основному функциональному назначению:

— наружный — водоизоляционный, паропроницаемый;

— центральный — теплоизоляционный;

— внутренний — пароизоляционный.

Наружный слой монтажного шва должен быть водонепроницаем под воздействием дождя, при заданном (расчетном) перепаде давления между наружной и внутренней поверхностями монтажного шва. Материалы наружного слоя должны иметь прочность сцепления с поверхностями проемов и оконных блоков не менее 0,3 кгс/см для ленточных материалов и 0,10 МПа для мастик; иметь паропроницаемость не менее 0,15 мг/(м.ч. Па); обладать стойкостью к ультрафиолетовому излучению УФ облучению и воздействию температур от -35 до +70 °С.

Центральный слой должен обеспечивать заданное сопротивление теплопередаче монтажного шва. Величина сопротивления теплопередаче должна находиться в диапазоне значений этого показателя для стены и оконной конструкции, превышая значения сопротивления теплопередаче оконной конструкции не менее чем в два раза. Адгезионная прочность пенной теплоизоляции с поверхностями стеновых проемов и оконных блоков должна быть не менее 0,10 МПа, водопоглощение при полном погружении через 24 ч не должно превышать 3% по массе при закрытых порах. Значение паропроницаемости пенной теплоизоляции должно находиться в диапазоне средних значений этого показателя для наружного и внутреннего слоев: не менее 0,01 мг/(м.ч.Па) и не более 0,15 мг/(м.ч.Па).

5.4.3 Конструкция и материалы внутреннего слоя должны обеспечивать надежную изоляцию материалов центрального слоя от воздействия водяных паров со стороны помещения.

Пароизоляционные материалы по внутреннему контуру монтажного зазора должны быть уложены непрерывно, без пропусков, разрывов и непроклеенных участков.

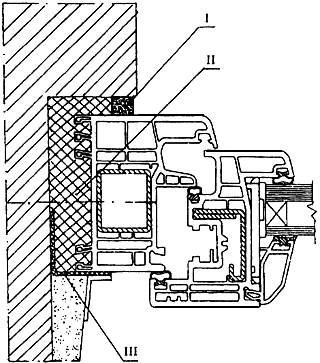

I — наружный водоизоляционный паропроницаемый слой;

II — центральный теплоизоляционный слой;

III — внутренний пароизоляционный слой

ТР 105-00 – «1.6. При монтаже блоков следует выполнять следующие требования:

— заделка монтажных стыков между оконными изделиями и откосами стеновых проемов должна быть плотной, герметичной, воздухо-, водо- и паронепроницаемой;

— для защиты стыка от увлажнения со стороны помещения необходимо устройство дополнительного пароизоляционного слоя. В качестве пароизоляционных слоев возможно использование полиуретановых или полиэтиленовых жгутов с заглублением их на 5-10 мм с последующим нанесением силиконового герметика слоем около 5 мм или пароизоляционных уплотнительных лент (ПУЛ). Возможно применение армированной фольги или бутилкаучуковой прокладки в качестве пароизоляционного слоя.

— герметизация стыков со стороны помещений для защиты утеплителя от увлажнения и обеспечения его долговечности должна быть более плотной, чем снаружи;»

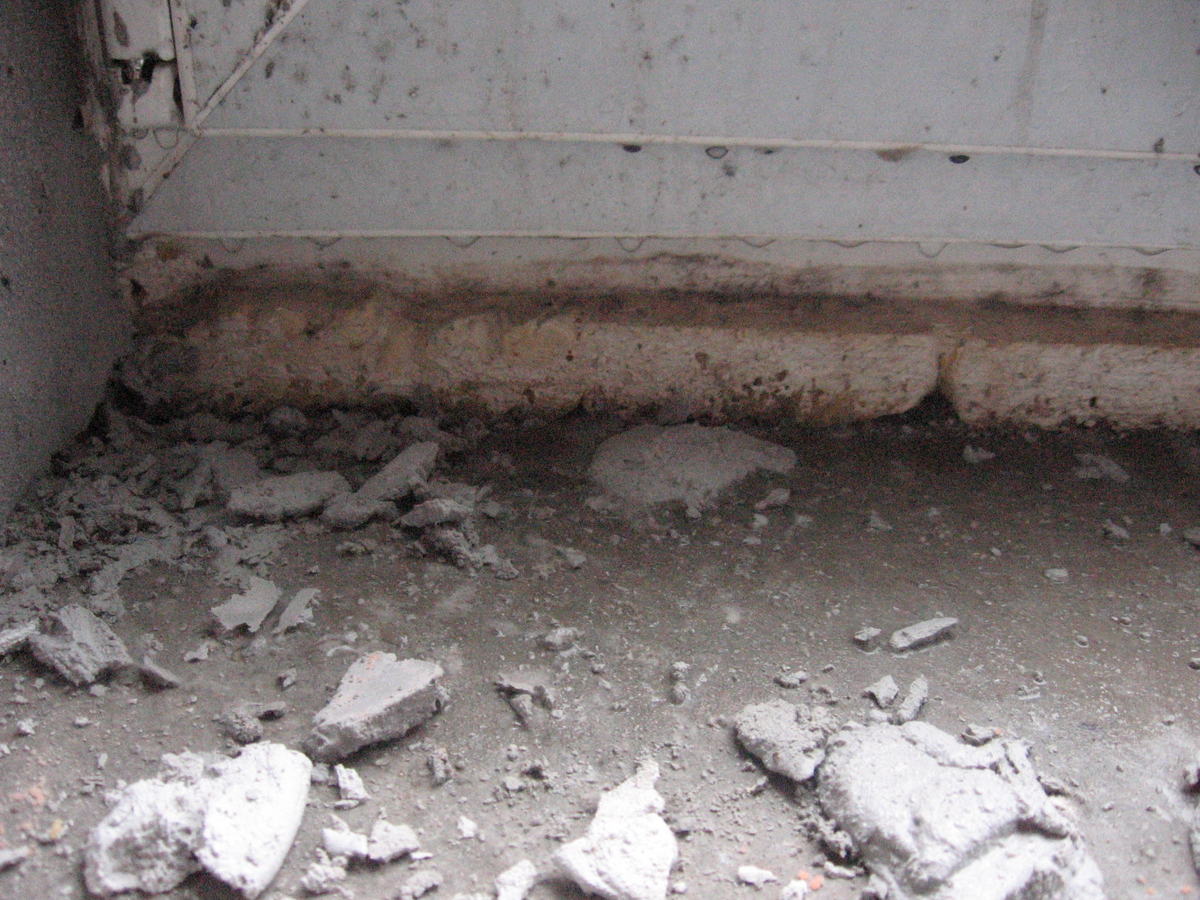

4. При обследовании монтажных швов зафиксировано наличие деревянных клиньев, наличие открытой пористости и зернистой поверхности (см. Приложение №1, Фото № 9) что не соответствует требованиям ТР 105-00:

– «3.5. Деревянные клинья, применяемые для временной фиксации блоков в процессе монтажа, необходимо удалить перед заделкой стыков».

– «4.3.4. Внешний вид заполненного пенополиуретаном стыка проверяют визуально, обращая внимание на возможность появления во вспененном пенопласте следующих дефектов: отсутствие адгезии, наличие на пенопласте липких мест и усадки, стекание пеномассы при напылении, образование мягкого и хрупкого пенопласта, наличие открытой пористости, образование зернистой поверхности и трещин».

Дефекты, нарушающие целостность теплоизоляции и снижающие ее качество, следует обязательно устранить. Пенопласт удаляют с дефектных мест и снова напыляют пенополиуретановую систему».

Для того, чтобы окна не создавали проблем теплопотерь в холодный период времени, необходимо выполнить устройство монтажного шва в соответствии с техническими рекомендациями по обеспечению качества монтажа оконных и балконных блоков.

СНиП 23-02-2003 «Тепловая защита зданий» –

« 5.1 Нормами установлены три показателя тепловой защиты здания:

а) приведенное сопротивление теплопередаче отдельных элементов ограждающих конструкций здания;

Экспертная оценка.

В соответствии с классификатором основных видов дефектов в строительстве и промышленности строительных материалов, отдельно выявленные дефекты являются и критическими и значительными.

Критический дефект – (при выполнении СМР) — дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации.

Критический дефект – (при производстве конструкций и изделий) — дефект, при наличии которого изделие, конструкция функционально непригодны и его использование может повлечь потерю или снижение прочности, устойчивости, надежности здания, сооружения, его части или конструктивного элемента.

Критический дефект подлежит безусловному устранению до начала последующих работ или с приостановкой работ.

Значительный дефект – «Дефект, который существенно влияет на использование продукции по назначению и (или) на ее долговечность, но не является критическим».

Значительный дефект подлежит устранению до скрытия его последующими работами. При этом дефектом является каждое единичное отступление от проектных решений или неисполнение требований норм».

Определения дефектов приняты на основе ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» в рамках установленных границ понятий.

«Дефект – каждое отдельное несоответствие конструкций какому-либо параметру, установленному проектом или нормативным документом.

Дефектное изделие это изделие, имеющее хотя бы один дефект.

ЭКСПЕРТНОЕ ЗАКЛЮЧЕНИЕ

Цель обследования:

Ответ экспертизы:

В результате диагностического обследования экспертиза пришла к выводу, что:

– Влажностные выступления являются конденсатом причиной образования, которого является промерзание межэтажного железобетонного перекрытия.

– качество строительно-монтажных работ, выполненных подрядчиком, не соответствует требованиям нормативно-технических документов, снижает потребительские свойства квартиры, оказывает влияние снижение использование продукции по назначению и на ее долговечность;

Выводы и рекомендации

В результате проведенного диагностического обследования экспертиза пришла к выводу:

Общее качество выполненных строительно-монтажных работ по строительству жилого дома (в части квартиры) свидетельствуют о не соблюдении строителями технологии производства работ, отсутствии контроля за работами со стороны подрядчика.

Дальнейшее производство отделочных работ не рекомендуется без устранения несоответствий требованиям нормативно-технических документов и других недостатков.

Необходимо провести комплекс мероприятий по безусловному устранению допущенных нарушений требований строительных норм и других недостатков выполненных работ.

Все выявленные в результате экспертно-диагностического обследования дефекты подлежат устранению в соответствии с действующими на территории РФ нормативно-техническими требованиями.

Для устранения дефектов выполненных строительно-монтажных работ рекомендуем: обратиться к подрядной строительной организации с требованием привести качество выполненных строительных работ в соответствие с требованиями нормативно-технических документов.

Рекомендуем Заказчику потребовать от Подрядчика на основании ст. 29 Закона РФ «О защите прав потребителей»:

Права потребителя при обнаружении недостатков выполненной работы (оказанной услуги)

«1. Потребитель при обнаружении недостатков выполненной работы (оказанной услуги) вправе по своему выбору потребовать:

— безвозмездного устранения недостатков выполненной работы (оказанной услуги);

— соответствующего уменьшения цены выполненной работы (оказанной услуги);

— безвозмездного изготовления другой вещи из однородного материала такого же качества или повторного выполнения работы. При этом потребитель обязан возвратить ранее переданную ему исполнителем вещь;

возмещения понесенных им расходов по устранению недостатков выполненной работы (оказанной услуги) своими силами или третьими лицами.

Удовлетворение требований потребителя о безвозмездном устранении недостатков, об изготовлении другой вещи или о повторном выполнении работы (оказании услуги) не освобождает исполнителя от ответственности в форме неустойки за нарушение срока окончания выполнения работы (оказания услуги).

Потребитель вправе расторгнуть договор о выполнении работы (оказании услуги) и потребовать полного возмещения убытков, если в установленный указанным договором срок недостатки выполненной работы (оказанной услуги) не устранены исполнителем. Потребитель также вправе расторгнуть договор о выполнении работы (оказании услуги), если им обнаружены существенные недостатки выполненной работы (оказанной услуги) или иные существенные отступления от условий договора.

Потребитель вправе потребовать также полного возмещения убытков, причиненных ему в связи с недостатками выполненной работы (оказанной услуги). Убытки возмещаются в сроки, установленные для удовлетворения соответствующих требований потребителя.

2. Цена выполненной работы (оказанной услуги), возвращаемая потребителю при расторжении договора о выполнении работы (оказании услуги), а также учитываемая при уменьшении цены выполненной работы (оказанной услуги), определяется в соответствии с #M12293 2 9005388 79 4294967262 413036973 3223344991 2088979590 196576391 10 2447869760пунктом 3 статьи 24#S настоящего Закона.

3. Требования, связанные с недостатками выполненной работы (оказанной услуги), могут быть предъявлены при принятии выполненной работы (оказанной услуги) или в ходе выполнения работы (оказания услуги) либо, если невозможно обнаружить недостатки при принятии выполненной работы (оказанной услуги), в течение сроков, установленных настоящим пунктом.

Потребитель вправе предъявлять требования, связанные с недостатками выполненной работы (оказанной услуги), если они обнаружены в течение гарантийного срока, а при его отсутствии в разумный срок, в пределах двух лет со дня принятия выполненной работы (оказанной услуги) или пяти лет в отношении недостатков в строении и ином недвижимом имуществе».

В случае отклонений претензий Подрядчиком, предлагаем обратиться в суд за защитой своих прав.

Приложение № 1. Фото.

Фото № 1 Фото № 2
