Произведен осмотр строительных конструкций беседки и проверка пригодности (совместимости) с установленной ограждающей раздвижной системой остекления.
После частичного демонтажа деревянной облицовки потолка обнаружено 7 волосяных трещин, раскрывшихся в теле центральной части ж/б плиты покрытия и расположенных поперёк наибольшей стороны прямоугольной формы плиты покрытия беседки на всю длину поперечного сечения. С помощью склерометра ИПС МГ-4.03 произведён замер неразрушающим методом соответствие марки бетона плиты покрытия по прочности. Прочность бетона плиты покрытия соответствует марке бетона В30 – достаточная прочность. Произведён осмотр фотографий арматурного каркаса плиты до залива бетоном. При проверке горизонтальности плиты покрытия с помощью нивелира выявлен прогиб плиты – по краям наибольших сторон плиты – 42мм; в центральной части – 52мм. Прогиб плиты не угрожает жизни и здоровью населения, но его величина «несовместима» с установленной системой остекления беседки.
Выявленный дефект определён как «критический», вследствие которого эксплуатация раздвижной системы остекления по периметру беседки невозможна.
Вывод:
Строительно-техническое состояние «ограниченно-работоспособное»
Железобетонная плита не соответствует требованию по прогибу плоскости раздвижной системы остекления, установленной по периметру беседки.
Рекомендации:
- С помощью домкрата, предварительно увеличив площадь опоры деревянным настилом, приподнять бетонную плиту покрытия беседки на 2мм выше горизонтальной линии, объединяющей плоскость плиты для комфортной установки стальной системы подпорки.
- Заменить деревянные декоративные столбы, расположенные в центральной части беседки на систему подпорки из стальных труб прямоугольного сечения, предварительно установив две подложки в виде стальных прямоугольных пластин толщиной ≥10мм (для избегания риска продавливания бетонной поверхности в местах опоры столбов снизу и сверху). Высота столбов с учётом толщин должна совпадать с линией горизонта плиты покрытия.
- Ослабить домкрат передавая нагрузку от веса плиты покрытия на установленную конструкцию из стальных столбов (систему подпорки). Закрепить столбы к пластинам с помощью электросварки и защитить лакокрасочным покрытием.
- Отрегулировать раздвижную систему остекления.
- Восстановить деревянную декоративную облицовку потолка, предусмотрев отверстие и декоративную решётку для противопожарного датчика.
Строительный эксперт
ООО «Стройэкспертиза» Шевко С.Н.
Фото №1. Деревянные столбы (подлежащие замене на стальные) и облицовка потолка
Фото №2. При демонтаже облицовки потолка обнаружено раскрытие трещин

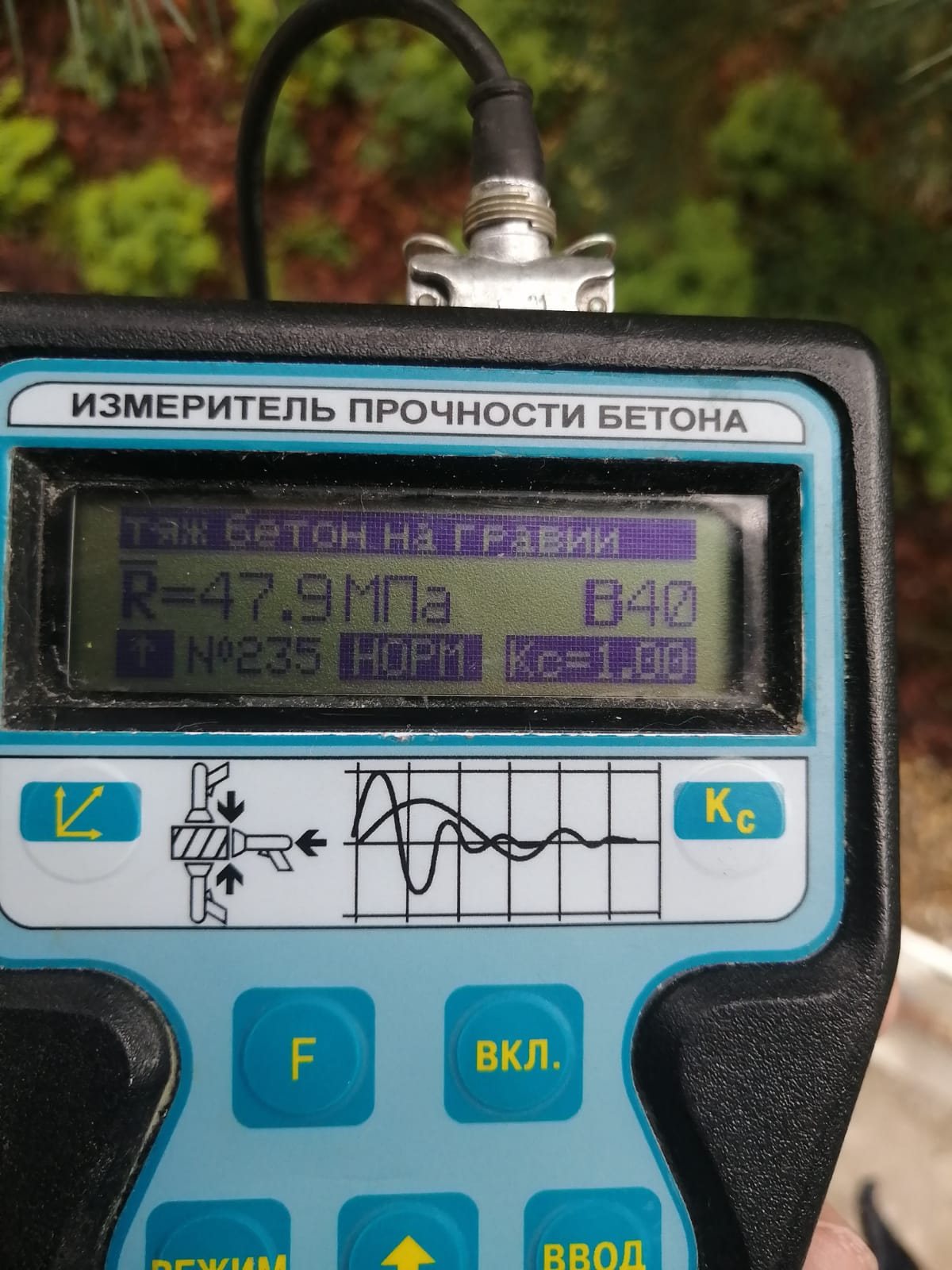

Фото №3. Определение прочности бетона
