Результат осмотра крана шарового диаметром с внутренней резьбой, с целью определения соответствия техническим характеристикам нормативных регламентов
2.1. Описание результатов обследования
Представленный Заказчиком кран находился в разобранном состоянии — без затвора шарового (запорного элемента).
При визуальном осмотре крана обнаружены следующие маркировки на корпусе:
- PN40. Номинальное давление 40 кгс/см2 — это максимальное давление рабочей среды с температурой 20°C
- 1″, DN25. Номинальный диаметр — этим обозначением определяется типоразмер трубопроводной арматуры по американским и европейским стандартам;
- 04/07. Обозначает дату производства (месяц/год);
- CW617N. Маркировка материала корпуса — марка латуни по европейскому стандарту EN12165.
- СЕ. Знак сертификации на соответствие стандартам европейского качества. Неформальная гарантия безопасности товаров, обязательная для всех приходящих в Европу товаров, подпадающих под директивы.
- . Обозначает производителя. Valtec, BASE. Серия полнопроходных ремонтопригодных кранов для внутридомовых и квартирных стальных трубопроводов без изгибающих усилий.
Отсутствует запорный элемент, что не соответствует самому предназначению крана и соответственно п.4.3.1 ГОСТ 12.2.063—2015
«Арматура должна соответствовать требованиям:
- технических регламентов, распространяющихся на арматуру;
- настоящего стандарта;
- стандартов на конкретные типы и виды арматуры;
- КД;
- заказчиков»
Отсутствуют уплотнительные седла фиксирующие запорный элемент внутри корпуса, представленные уплотнительными кольцами из полимерных материалов – фторопласта, тефлона либо синтетического каучука, что не
соответствует п. 6.1.7 ГОСТ 12.2.063—2015 «Конструктивные решения арматуры должны обеспечивать:
- плотность материалов корпусных деталей и сварных соединений;
- герметичность уплотнений неподвижных и подвижных соединений (пропуск среды не допускается);
- безударную посадку запирающего элемента на седло (при закрытии) или опорную поверхность (при открытии), а также исключение опасного гидравлического удара в системе;» (см.фото№4 приложения 2);
Исполнитель замечает, что согласно п.10.2 ГОСТ 12.2.063—2015
«Запрещается:
- эксплуатация кранов при отсутствии ЭД (эксплуатационных документов»).
Конструкция крана шарового показана в приложении 1.
Результаты визуально-инструментального обследования в виде фотоотчёта отражены в приложении 2.
ОБЩИЕ ВЫВОДЫ
- На основании выполненного обследования крана шарового диаметром 1″ с внутренней резьбой, с целью определения соответствия техническим характеристикам нормативных документов, Исполнитель пришёл к следующим выводам:
Не соответствие с п. 4.3.1 и п.6.1.7 ГОСТ 12.2.063—2015 «Арматура трубопроводная. Общие требования безопасности»;
Основываясь на вышеперечисленных доводах Исполнитель пришёл к выводу, что представленная для обследования продукция не соответствует требованиям нормативным документов. Отсутствие уплотнительных седёл внутри корпуса могло повлечь за собой выпадение запорного элемента (см. фото 4 приложения 2).
Эксперт по механическим системам
Сделанные допущения и ограничивающие условия
Следующие допущения и ограничивающие условия являются неотъемлемой частью данной справки.
- Анализ Исполнителя основан на информации, полученной из открытых официальных источников и визуального осмотра. При отсутствии данных, необходимых для анализа, Исполнитель основывался на опыт и информацию по аналогичным проектам.
- Исполнитель не несёт ответственности за точность и достоверность ин- формации, которая предоставлена представителями Заказчика в рамках оказания услуг по Договору и другими лицами, которые упоминались в Справке (да- лее — Справка), в письменной форме или в ходе деловых бесед. Вся информация, которая получена от Заказчика и его представителей в письменном илиустном виде, рассматривалась как достоверная.
- Исполнитель в рамках оказания услуг по Договору не проводил юридической экспертизы полученных документов и исходил из собственного понимания их содержания и влияния такового на Объекты.
- Исходные данные, которые использовались Исполнителем при подготовке Справки, считались достоверными и полученными из надёжных источников. Тем не менее Исполнитель не может гарантировать их абсолютную точность, поэтому там, где возможно, делались ссылки на источник информации. Исполнитель не несёт ответственность за последствия неточностей в исходных данных и их влияние на результаты.
- Мнение Исполнителя действительно только на дату проведения строи- тельно-технического исследования. Исполнитель не принимает на себя ответственность за последующие изменения социальных, экономических и юридических условий, которые могут повлиять на дальнейшее развитие Объектов строительно-технического исследования.
- Справка, составленная во исполнение Договора, считается достоверным лишь в полном объёме. Приложения к Справке являются её неотъемлемой ча стью.
- Исполнитель оставляет за собой право включать в состав приложений к Справке не все использованные документы, а лишь те, которые представлены Исполнителем как наиболее существенные для понимания содержания Справки. При этом в архиве Исполнителя хранятся копии всех существенных материалов, использованных при подготовке Справки.
- Ни Заказчик, ни Исполнитель не могут использовать Справку (или любую его часть) иначе, чем это предусмотрено Договором.
- От Исполнителя не потребуется появляться в суде или свидетельствовать иным образом по поводу составленной Справки, кроме как на основании от-
дельного договора с Заказчиком или официального вызова суда.
- В связи с невозможностью выявления всех обременений и ограничений на стадии заключения Договора иные допущения и ограничения, не указанные выше, представлены в самой Справке
Приложение 1 Конструкция шарового крана

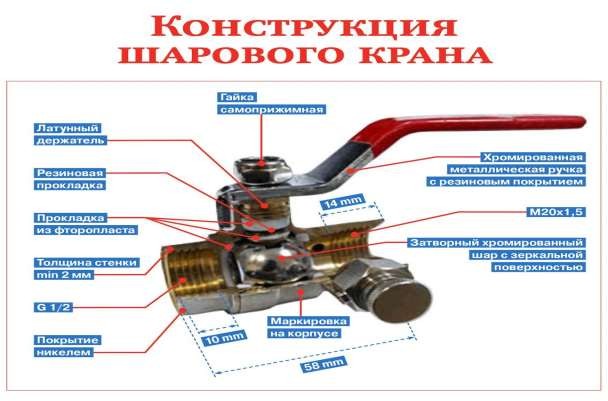

Фото 1. Конструкция шарового крана 1/2″ ВВ (фото из открытых источников)
Фото 2. Кран шаровый 1/2″ ВВ в разрезе (фото из открытых источников)
Уплотнительные седла, фиксирующие запор- ный элемент внутри корпуса
Запорный элемент (затвор шаровый)
Узел уплотнения шпинделя
Приложение 2 Фотофиксация (фотоотчёт)
Фото 3. Кран шаровый 1/2″ с внутренней резьбой и шаровый затвор. Вид 1
Отсутствует запор- ный элемент внутри корпуса

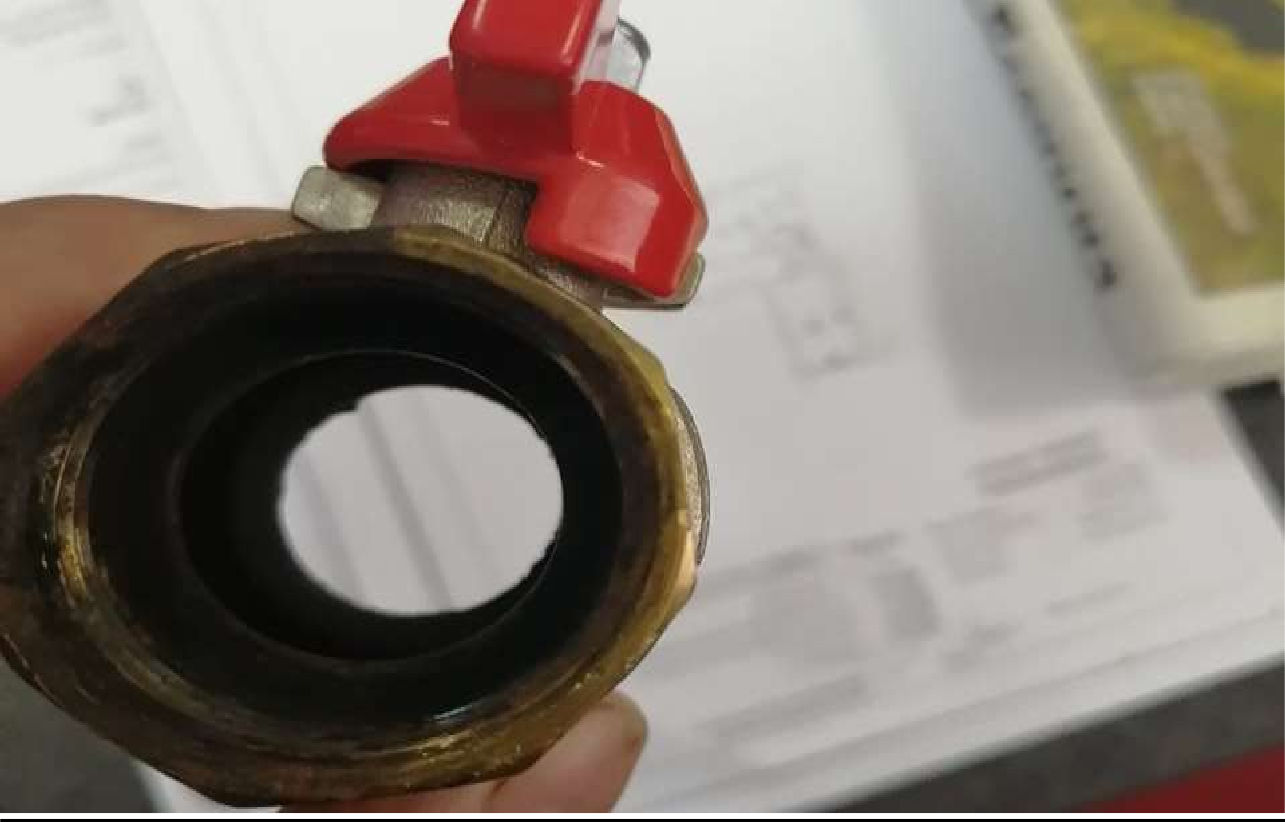

Фото 4. Кран шаровый 1″ с внутренней резьбой. Вид 2
Отсутствуют уплотни- тельные седла, фикси- рующие запорный эле- мент внутри корпуса
Фото 5. Кран шаровый 1″ с внутренней резьбой. Маркировка.

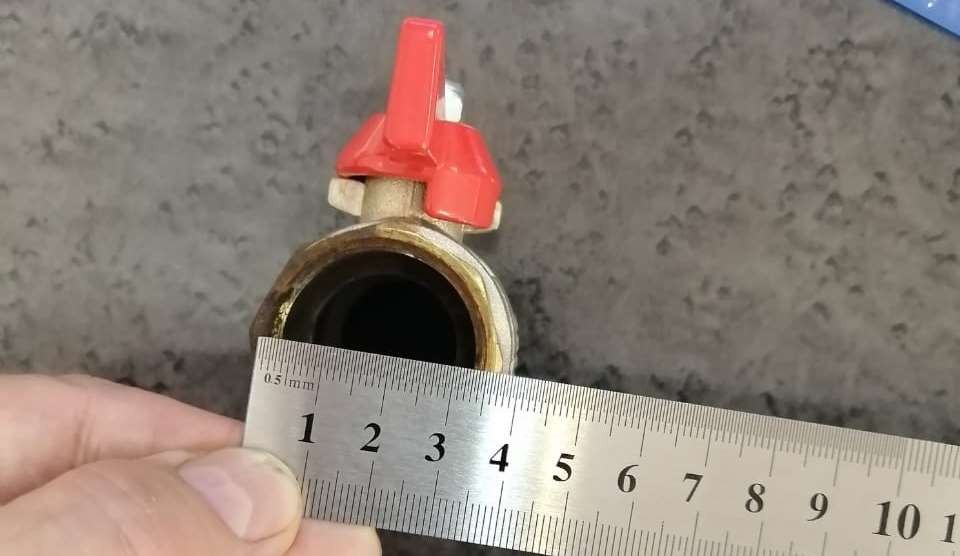

Фото 6. Кран шаровый 1″ с внутренней резьбой. Строительная длина
Фото 7. Кран шаровый 1″ с внутренней резьбой. Тех.характеристики
Фото 8. Кран шаровый 1″ с внутренней резьбой. Строительная длина
