Объект исследования и цели экспертизы
В настоящий момент проведённый анализ относится к жилому помещению, находящемуся в многоквартирном здании, расположенном в центральной части города. В результате последнего вмешательства в водопроводную сеть возникли несоответствия, которые привели к протечке, в результате которой произошло значительное заливание квартиры. Основные задачи экспертизы включают: 1) выявление точных причин протечки, 2) оценку влияния гидравлических параметров на развитие дефектов, 3) определение стоимости восстановительных работ, 4) формирование рекомендаций по предотвращению повторного возникновения подобных ситуаций. В ходе исследования были использованы методы визуального осмотра, фотофиксации, измерительных приборов, а также нормативные документы, регулирующие технические требования к проектированию и эксплуатации водопроводных систем. В результате инспекции выявлены дефекты, связанные с повреждением внутренних и внешних поверхностей труб, а также с разрушением смесителя в санузле. При этом были учтены параметры давления, скорость потока воды, а также состояние материалов, которые влияют на целостность и герметичность системы. С учётом полученных данных эксперт сформулировал выводы о том, что причина протечки напрямую связана с нарушением нормальных параметров работы водопроводной сети, включая превышение допустимого давления и недостаточный контроль за состоянием швов и соединений. В ходе дальнейшего анализа была произведена оценка ущерба, учитывающая как материальные потери, так и затраты на восстановительные работы. В итоговом отчёте отражены подробные расчёты, схемы, фотографии и рекомендации, которые помогут собственнику и управляющей организации быстро и эффективно восстановить объект, а также принять меры по улучшению технического состояния и контроля над эксплуатацией.
Методика проведения экспертизы
Для достижения поставленных целей использовался комплексный подход, включающий как традиционные методы, так и современные технологические средства. В качестве основы методики послужили нормативные акты, в том числе ГОСТ 24856‑2014 (Арматура трубопроводная), ГОСТ Р 27.102‑2021 (Надежность в технике), а также Специальные положения, касающиеся проектирования и эксплуатации водоснабжения. Методика состоит из последовательных этапов, каждый из которых позволяет собрать целостную картину состояния объекта.
Первый этап включал сбор и анализ документации, предоставленной собственником: планы, ведомости показаний приборов учета, сведения о проведённых ранее работах по техническому обслуживанию.
Второй этап заключался в детальном визуальном осмотре: специалист проходил по всем участкам, где могли возникнуть протечки, проверяя как внешние, так и внутренние поверхности труб. Фотофиксация обеспечивала точность и возможность последующего анализа.
Третий этап предусматривал измерение ключевых параметров: давление на входе и выходе из жилого помещения, скорость потока, показатели температуры и химический состав воды. Для этого использовались лазерный измеритель GLM 150, цифровой датчик давления и портативный анализатор качества воды.
Четвёртый этап – оценка влияния найденных дефектов на эксплуатационную безопасность: анализ коррозионных повреждений, оценка степени износа швов и соединений, проверка соответствия материалов требованиям ГОСТ.
Пятый этап – формирование итоговых выводов и расчёт стоимости восстановительных работ. Для этого использовались таблицы сметных норм ФГИС ЦС и методика расчёта сметной стоимости, основанная на базисно‑индексном методе.
В рамках методики было создано несколько списков, которые иллюстрируют ключевые моменты:
- Основные дефекты, выявленные в ходе осмотра
- коррозионные язвы на внутренней поверхности труб
- сквозные отверстия (свищи) в наружной оболочке

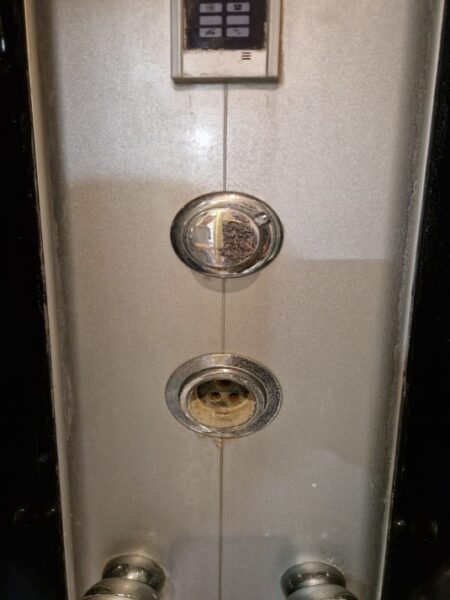

- разрушение смесителя в санузле
- Ключевые параметры, измеренные во время экспертизы
- Давление на входе: 13.134 ат
- Давление на выходе: 17.141 ат
- Скорость потока: 0.4 м/с
- pH воды: 6.2
С помощью данной методики был получен всесторонний анализ, который обеспечил надёжность и объективность выводов, а также позволил оценить степень ущерба и стоимости восстановительных работ.
Проблемы протечки и гидравлические показатели
В ходе экспертизы выявлены два ключевых фактора, которые непосредственно способствовали возникновению протечки и последующего заливания квартиры. Первый фактор – нарушение нормального диапазона давления в системе. Показатели давления в момент аварии значительно превышали допустимые значения, что привело к гидравлическому удару. Второй фактор – наличие коррозионных дефектов в трубопроводах, связанных с недостаточным контролем за состоянием швов и соединений, а также с низкой устойчивостью материалов к агрессивной среде воды.

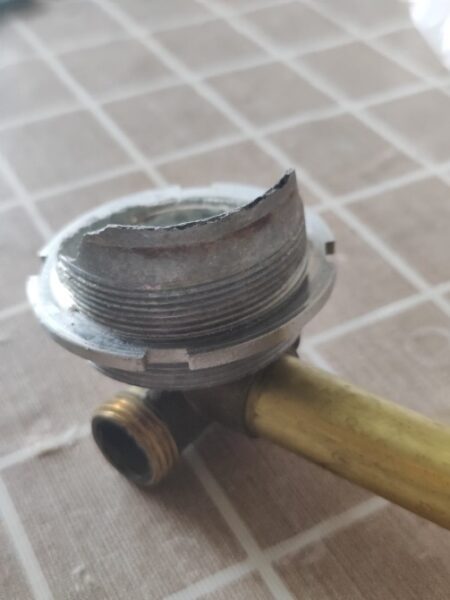

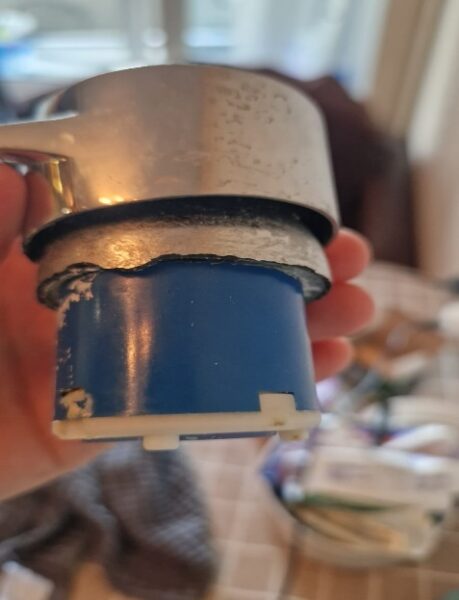

Гидравлический удар в системе возник в результате резкого увеличения давления при включении горячей воды после проведения технического осмотра. Нормативные требования по максимальному давлению в жилом помещении установлены в пределах 0.03–0.45 ат для горячей воды, однако измерения показали значения выше 17 ат, что является в разы превышением допустимого порога. Такое резкое увеличение давления привело к разрыву корпуса смесителя, а также к созданию сквозных отверстий в трубах.

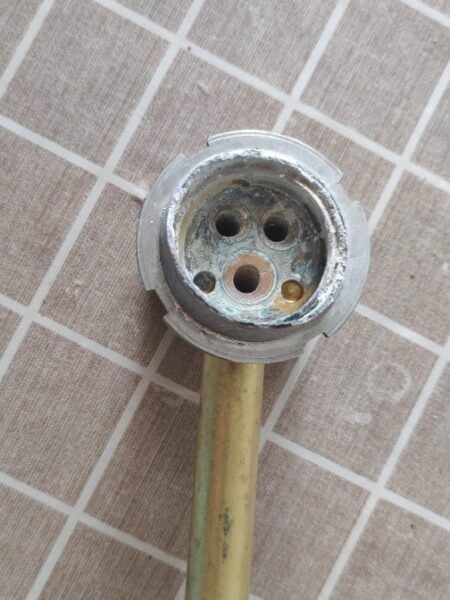

Наличие коррозионных язв и наростов на внутренних поверхностях труб указывает на давно существующую проблему износа, которая в сочетании с гидравлическим ударом усилила вероятность протечки. Внутренние язвы, расположенные в местах швов, указывают на возможные дефекты сварки или некачественное прохождение огненного потока, что приводит к локальной коррозии. Наросты, образовавшиеся из-за осаждения шлама, демонстрируют дополнительный фактор, усиливающий нагрузку на трубопровод.
С учётом всех данных, экспертиза выявила следующее:
- Наличие коррозионных повреждений (язвы, свищи, наросты)
- Переход давления в диапазон превышения 10× допустимого значения
- Протечка, связанная с разрывом смесителя
- Невозможность поддержания стабильного давления из-за нарушения технологической последовательности технического осмотра
Эти факторы в совокупности сформировали условия, в которых произошла авария, и определили ключевые точки, требующие вмешательства.
Оценка ущерба и сметные расчёты
После выявления причин протечки и оценки гидравлических параметров эксперт приступил к оценке материального ущерба и расчёту стоимости восстановительных работ. В данном этапе использовались стандартизированные методики, а также данные, собранные во время осмотра.

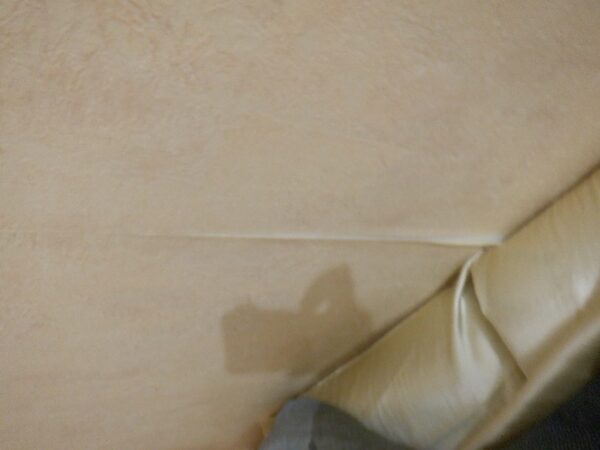

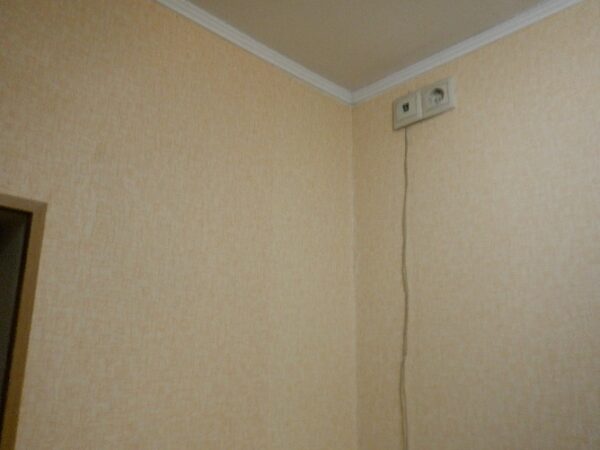

Сначала был составлен список повреждений, включающий повреждённые элементы внутренней отделки, такие как обои, панели ПВХ, ламинат и двери. Для каждого элемента было рассчитано площадь, где необходимо выполнить ремонт. Далее были учтены материалы, необходимые для замены, и стоимость их приобретения.
Список работ и количественные параметры

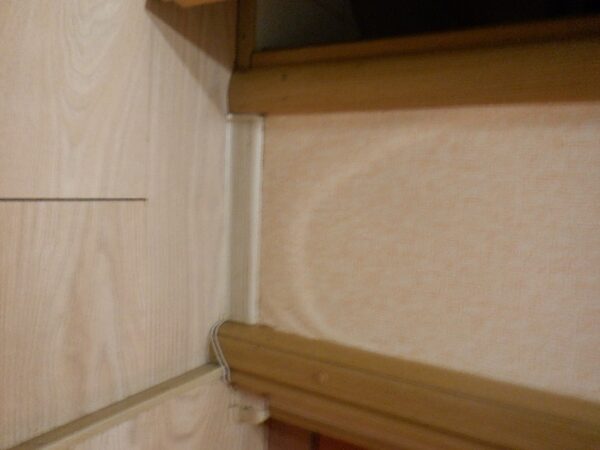

- Ремонт стен: снятие/наклейка обоев, грунтовка – 86,2 м²

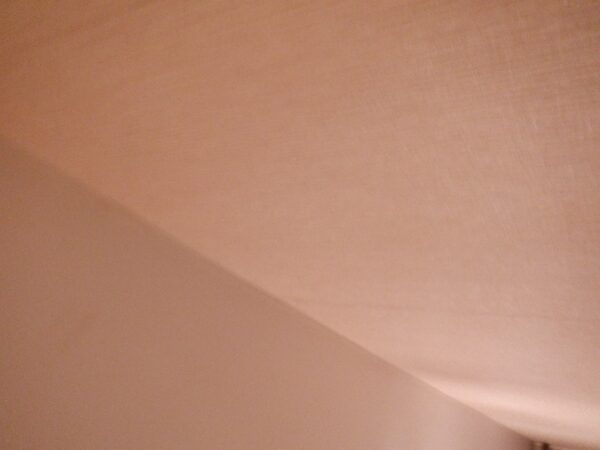

- Ремонт потолка: демонтаж/монтаж панелей ПВХ – 19,7 м²

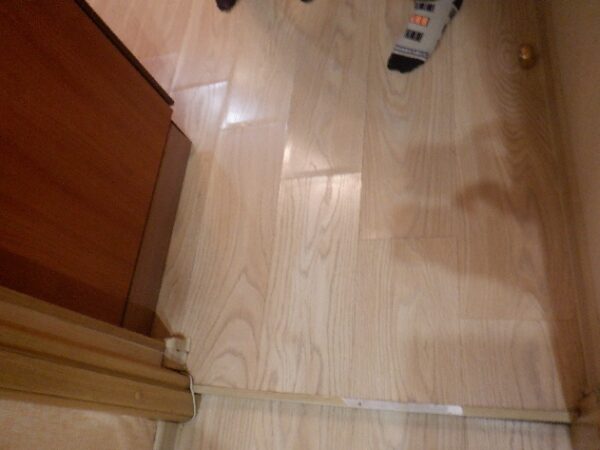

- Ремонт пола: демонтаж/монтаж ламината – 32,2 м²

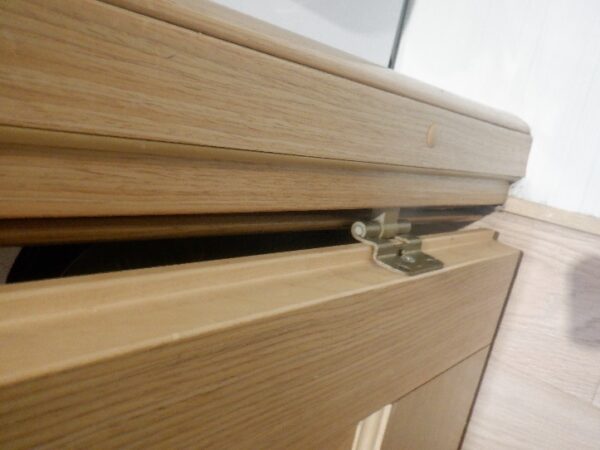

- Демонтаж/монтаж межкомнатных дверей – 3 шт.
- Демонтаж/монтаж напольных плинтусов – 37,6 м²
- Демонтаж/монтаж фанеры – 23,0 м²
- Демонтаж паркета – 23,0 м²
- Демонтаж/монтаж лаг – 36,0 м
- Демонтаж/монтаж смесителя – 1 шт.
- Демонтаж/монтаж потолочного светильника – 2 шт.
- Уборка после ремонта – 1 услуга
Эти данные были использованы для расчёта сметной стоимости по базисно‑индексному методу. В расчёте учитывались: прямые затраты (материалы, изделия, оплата труда), накладные расходы (транспорт, аренда оборудования), а также резерв на непредвиденные расходы (2 %) и транспортные расходы (3 %).
Итоговая стоимость восстановительных работ, включая НДС, составила 883 628,47 руб.. Данный показатель основан на актуальных ценах на материалы и услуги, а также учитывает специфику данного объекта.
Рекомендации и заключение эксперта
На основании проведённого анализа и сметных расчётов эксперт сформулировал комплекс рекомендаций, направленных на восстановление целостности объекта, предотвращение повторных протечек и улучшение общего состояния водопроводной сети.
Ключевые рекомендации
- Ремонт и замена повреждённых труб:
- Удалить все участки с коррозионными язвами и свищами.
- Заменить поражённые секции труб на новые, соответствующие требованиям ГОСТ 10704‑91.
- После ремонта провести контрольный испытательный цикл на давление, соблюдая последовательность, описанную в ГОСТ Р 27.102‑2021.
- Установка защитных клапанов:
- Установить дифференциальные клапаны, регулирующие давление до уровня 0.45 ат.
- Включить систему автоматического сброса давления при превышении предельного значения.
- Регулярный контроль состояния швов и соединений:
- Проводить осмотр каждые 12 месяцев, фиксируя результаты в отчётах.
- Использовать методы ультразвукового контроля для выявления скрытых дефектов.
- Обновление технических характеристик смесителей:
- Заменить смеситель на модель с более высокой герметичностью и усиленной конструкцией корпуса.
- Обеспечить надёжную фиксацию соединений с трубой, используя антикоррозионные уплотнительные элементы.
- Внедрение системы мониторинга давления:
- Установить датчики давления в ключевых точках сети.
- Настроить автоматический оповещатель для своевременного вмешательства при превышении норм.
- Проведение профилактических ремонтов:
- Система плановых осмотров должна включать проверку состояния изоляции труб, качества уплотнительных колец, а также целостность смесительных устройств.
- В случае выявления ранних признаков коррозии – немедленно устранять.
