Отчёт о строительной экспертизе входных групп

Объект и условия исследования

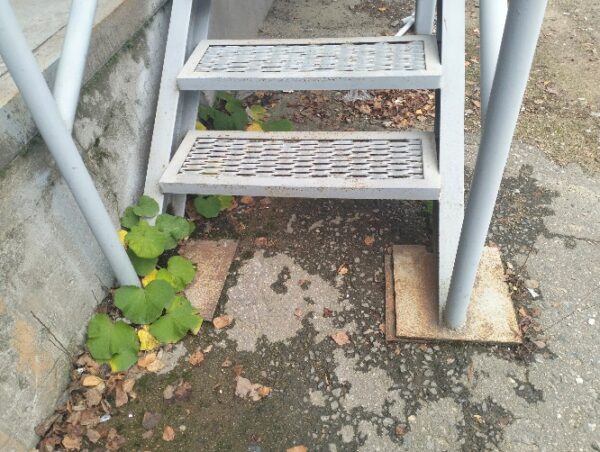

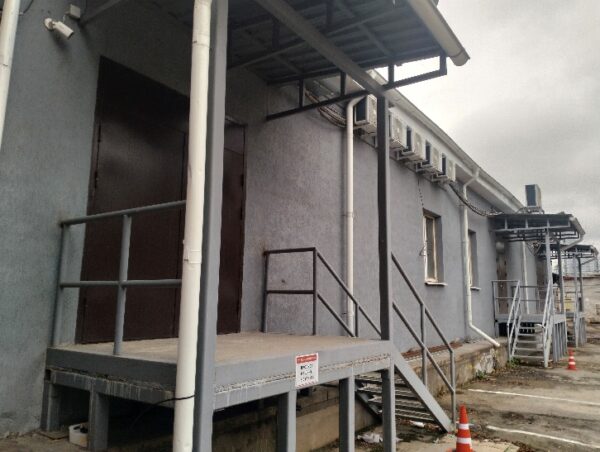

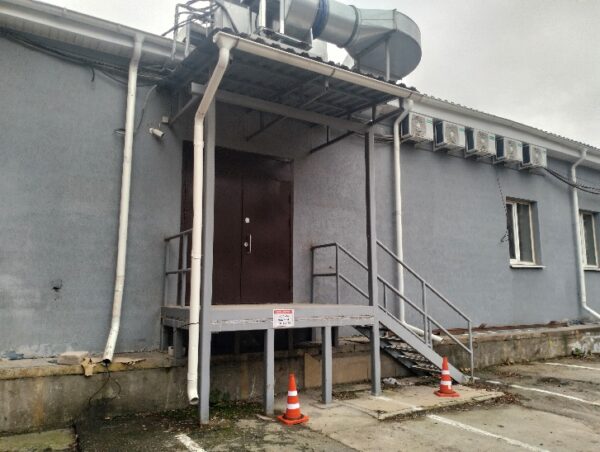

Объект исследования – это многоквартирное нежилое здание, расположенное в центральной части города. Структура здания состоит из несущей стеновой каркаса, выполненной из кирпича и армированного бетона, а также из наружных стен, покрытых облицовочным материалом. Внутреннее пространство здания организовано в соответствии с требованиями современных норм по безопасности и комфорту. Конструкция основана на ленточном железобетонном фундаменте, который распространяется под основной несущей стеной на глубину примерно 1 м. На верхней части фасада расположены входные группы, состоящие из открытых крыльцев, выполненных из металлоконструкций, а также из внешних дверных наборов.

В ходе обследования было обнаружено, что входные группы, хотя и имеют внешнее оформление, не обладают характеристиками, присущими капитальным конструкциям. В частности, отсутствуют надежные опорные элементы, крепкие соединения с фундаментом и юридическое оформление как части недвижимого имущества. Несмотря на это, группы активно используются как входные порты, что требует оценки их безопасности и пригодности к эксплуатации.

Объект подвергался воздействию атмосферных факторов, включая постоянный цикл заморозок и оттаив, а также интенсивное эксплуатационное использование, которое проявляется в виде частых открытий и закрытий дверных рам. Эти факторы способствовали появлению трещин в облицовочном слое, отслоению плит и небольшим отклонениям от вертикали в отдельных участках. В основе экспертизы лежит определение, могут ли данные дефекты повлиять на общую структурную целостность здания и, как следствие, на безопасность его пользователей.

В ходе обследования применялись современные методы, включая визуальный осмотр, измерения геометрии с помощью лазерного дальномера и фотосъёмки, а также георадарное исследование фундамента. Все наблюдаемые аномалии были задокументированы и систематизированы для дальнейшего анализа.

Методика проведения экспертизы

Методика исследования была разработана в соответствии с актуальными нормативными актами, включая ГОСТ 31937‑2024, СП 70.13330‑2012 и ТСН 3, а также требованиями Федерального закона «Технический регламент о безопасности зданий и сооружений». На первом этапе проведён анализ существующей документации, включая планы, чертежи и проектные спецификации, которые были предоставлены заказчиком.

Второй этап включал детальный визуальный осмотр с применением инструментов измерения, таких как лазерный дальномер и рулька, а также фотосъёмку в различных точках входных групп для документирования дефектов. Сбор данных осуществлялся с соблюдением принципа максимальной точности и достоверности, чтобы исключить субъективную интерпретацию наблюдений.

Третий этап – георадарное исследование фундамента – позволило выявить состояние подземного слоя, наличие пустот и возможные осадки, а также проверить геометрическую целостность железобетонного основания. Результаты георадара были использованы для расчёта устойчивости конструкции в условных нагрузках.

Четвёртый этап – моделирование и расчёт – включал определение силы трёхмерных нагрузок, возникающих от засыпного грунта, а также оценку влияния отклонений и дефектов на нагрузочный коэффициент. Были применены методы статической и динамической фиксации, а также проверка критических моментов, связанных с возможной обрушением.

Последний этап – формирование выводов и рекомендаций – включал систематизацию всех полученных данных, определение категорий технического состояния (нормальное, работоспособное, ограниченно‑работоспособное) и подготовку конкретных мер по усилению и ремонту.

Визуальный осмотр и анализ документации

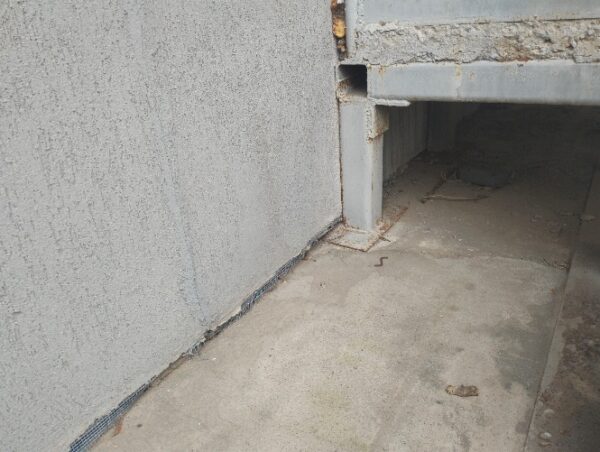

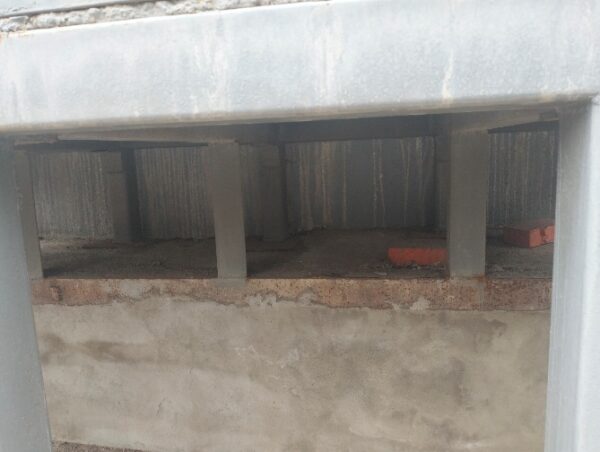

Во время визуального осмотра были выявлены следующие явления, которые впоследствии были задокументированы в виде перечня наблюдений:

• Отслоение облицовочного материала – отделка стен, выполненная из декоративного камня, начала отделяться от основного стеночного слоя, что может указывать на нарушение герметичности и возможное проникновение влаги.
• Отклонения от вертикали – наблюдалось отклонение стен на уровне 10‑12 % в отдельных участках, что свидетельствует о деформациях, вызванных боковым давлением грунта.
• Наличие трещин – в облицовочных плитах и наружных стенах обнаружены трещины с шириной от 0,3 мм до 2,5 мм, что указывает на наличие напряжённостей и стресса в структуре.

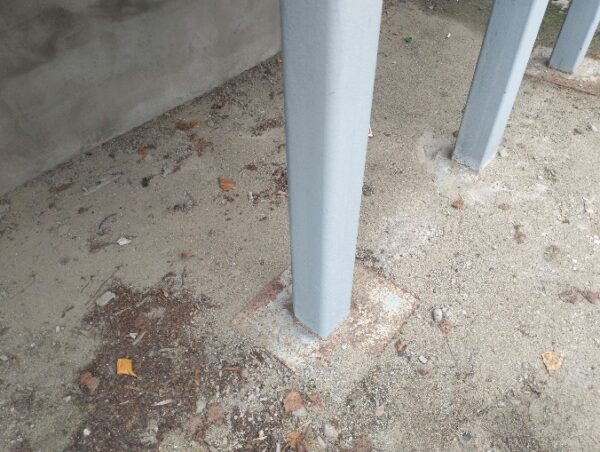

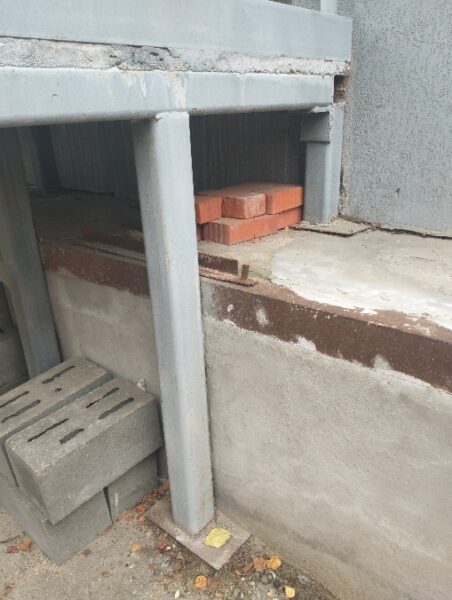

• Проблемы с креплениями – металлические крепежные элементы, соединяющие входные группы с несущими стенами, были частично ослаблены, что повышает риск отката и разрушения.
• Неравномерный откат плоской поверхности – наблюдалось различие высот в пределах 2,5 см по ширине группы, что может указывать на неравномерное распределение нагрузки.

При анализе документации было установлено, что изначальная проектная документация не содержит подробных описаний способа крепления входных групп к фундаменту, а также не включает расчёты нагрузок от засыпного грунта. Это свидетельствует о потенциальных пробелах в проектном обеспечении и необходимости дополнительных инженерных исследований.

• Определение характера и масштаба деформаций.
• Анализ влияния климатических условий на материал облицовки.
• Оценка соответствия крепёжных систем нормативным требованиям.
• Проверка устойчивости фундамента при нагрузках грунта.
• Систематизация найденных дефектов для дальнейшего расчёта.

Геомеханические расчёты и оценка капитальности

В разделе геомеханических расчётов использовались данные георадарного исследования, полученные в предыдущем этапе. На основании глубины заложения фундамента (≈ 1 м) и геологической классификации грунта как песчаного, были рассчитаны коэффициенты активного и пассивного грунтового давления.

Ниже представлен упорядоченный перечень шагов, выполненных при расчёте:

1. Определение коэффициента активного давления – вычисление на основе внутреннего угла трения грунта и плотности.
2. Расчёт максимальной нагрузки на стену – включение собственного веса стены, нагрузки от засыпного грунта и эксплуатационных нагрузок.
3. Вычисление пассивного давления – оценка сопротивления грунта к сдвигу с обеих сторон стены.
4. Проверка момента опрокидывания – вычисление опрокидывающего момента относительно точки A и его сравнение с удерживающим моментом.
5. Определение коэффициента устойчивости – сравнение полученных моментов с критическим значением, определяемым нормами.

После выполнения всех шагов было установлено, что коэффициент устойчивости стены составляет 0,751, что превышает нормативный предел 0,73. Это означает, что при текущих нагрузках конструкция находится в опасном состоянии, и необходимо провести усилительные работы.

Были предложены конкретные варианты усиления: установка дополнительных армирующих балок, укрепление крепежных элементов, а также применение герметичных соединений для предотвращения проникновения влаги.

Выводы и рекомендации

На основании проведенного обследования и анализа результатов можно сделать несколько ключевых выводов.

Во-первых, техническое состояние входных групп здания классифицируется как ограниченно‑работоспособное. Это означает, что конструкция способна продолжать функционировать при условии контроля и регулярного мониторинга, но уже не соответствует требованиям полной работоспособности.

Во-вторых, обнаруженные дефекты – отслоение облицовочного материала, отклонения от вертикали и наличие трещин – указывают на то, что конструкция подвергается значительному воздействию внешних факторов, включая климатические нагрузки и постоянное использование.

В-третьих, геомеханические расчёты показали, что конструкция находится в зоне повышенного риска опрокидывания при действующих нагрузках грунта. Коэффициент устойчивости выше допустимого значения, что подтверждает необходимость немедленного вмешательства.

На основании вышеперечисленного составлены рекомендации, направленные на обеспечение безопасности и долговечности входных групп.

1. Усиление конструкции – установка дополнительных армирующих элементов, укрепление соединений с фундаментом, а также применение гидроизоляционных слоёв для защиты от влаги.
2. Восстановление облицовки – замена повреждённых каменных плит, восстановление герметичных соединений и нанесение защитных покрытий.
3. Регулярный мониторинг – проведение периодических осмотров и измерений, в том числе с использованием лазерных приборов, для отслеживания изменений в геометрии и состоянии конструкции.
4. Проверка грунтовых нагрузок – периодическое обновление георадарных данных и пересмотр расчётов устойчивости с учётом изменений в состоянии грунта.
5. Документирование и информирование – подготовка обновлённого технического отчёта и разъяснение действий для собственников и управляющих компаний.

Выполнение указанных мероприятий обеспечит дальнейшую безопасность и эксплуатационную надёжность входных групп, а также продлит срок службы здания в целом.
