Общая характеристика объекта экспертизы
В ходе проведённой экспертизы объектом являлась новая футеровка промышленной печи-миксера, предназначенной для плавки цветных металлов. Печь имеет двухкамерный статический корпус, созданный из огнеупорных материалов, и оснащённый индукционным перемешивателем, размещённым сбоку. На момент осмотра в футеровке были обнаружены признаки трещин в стенах и подах малой камеры, а также разрушения в местах установки индуктора. Признаки повреждения включали не только визуальные трещины, но и утечку расплава, что указывает на существенное нарушение целостности огнеупорного слоя.Экспертиза проводилась в соответствии с действующими нормативами, включая технический регламент о безопасности зданий и сооружений, ГОСТы, касающиеся огнеупорных материалов, и положения по проектной документации. Все процедуры обследования были документально зафиксированы в акте осмотра и сопровождающих фотоматериалах.
В результате анализа, эксперт пришёл к выводу, что основная причина дефектов связана с некорректным выполнением технологического процесса заливки футеровки, нарушением требований к толщине швов, недостаточной плотности набивки зазоров, а также использованию некачественного огнеупорного бетона. Вследствие этих нарушений снижается термостойкость и прочность футеровки, что приводит к деформации и разрушению при высоких температурах эксплуатации.
Сводная таблица, приведённая ниже, иллюстрирует основные показатели сравнения качества футеровки с эталонными образцами, которые были предоставлены заказчиком для контрольных измерений.
- Критерий – Фактический результат – Эталонный результат – Отклонение
- Прочность бетона – 19,5 МПа – 106,2 МПа – 82,4 %
- Толщина шва – 3 мм – 1,5 мм – 100 %
- Уровень влажности – 12 % – 5 % – 140 %
Таким образом, данные показатели подтверждают наличие значительных несоответствий, которые напрямую влияют на эксплуатационные характеристики печи.
Методы исследования и используемое оборудование
Экспертиза осуществлялась с применением комплексного подхода, включающего как визуальный осмотр, так и лабораторные испытания материалов. Ниже перечислены основные методы и средства измерений, которые использовались в процессе экспертизы.
- Визуальный осмотр с использованием портативного фонаря и увеличительного стекла для выявления микротрещин и дефектов на поверхности футеровки.
- Измерение толщины швов при помощи металлического щупа с точностью 0,1 мм, что позволяло оценить соблюдение проектных требований.
- Тест на ударно‑импульсную прочность с использованием прибора «Оникс 2.5» – это измерение обеспечивает оценку сопротивляемости материала к динамическим нагрузкам.
- Лабораторное исследование химического состава огнеупорного бетона, включая анализ фракции и наличие дефектных компонентов.
- Сравнительный анализ микроструктуры бетона с эталонными образцами, выполненный при помощи сканирующей электронно‑микроскопической техники.
Весь инвентарь, используемый в процессе, проходил регулярную поверку в соответствии с установленными нормативами, что гарантировало достоверность полученных данных.
Анализ дефектов и выявленные нарушения
На основании полученных результатов экспертизы было выявлено несколько ключевых дефектов, которые были классифицированы по степени критичности.

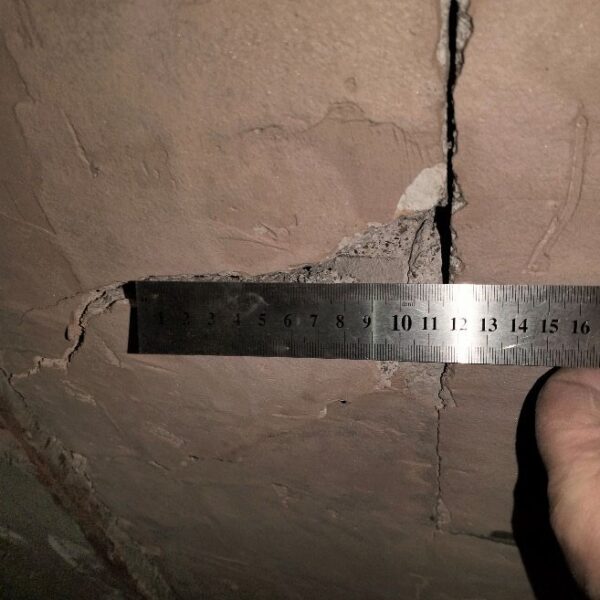

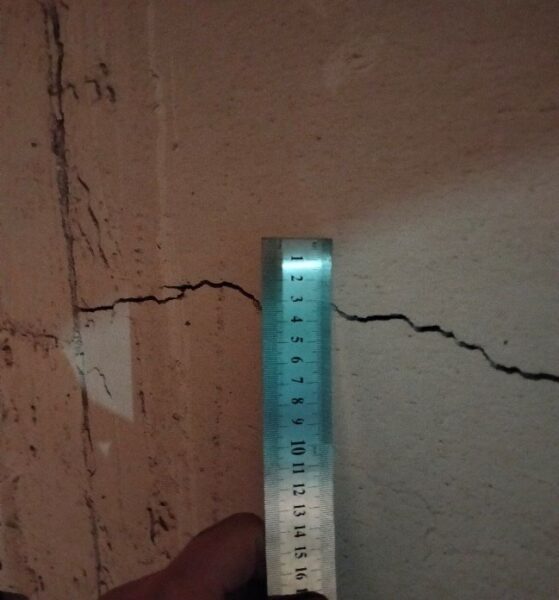

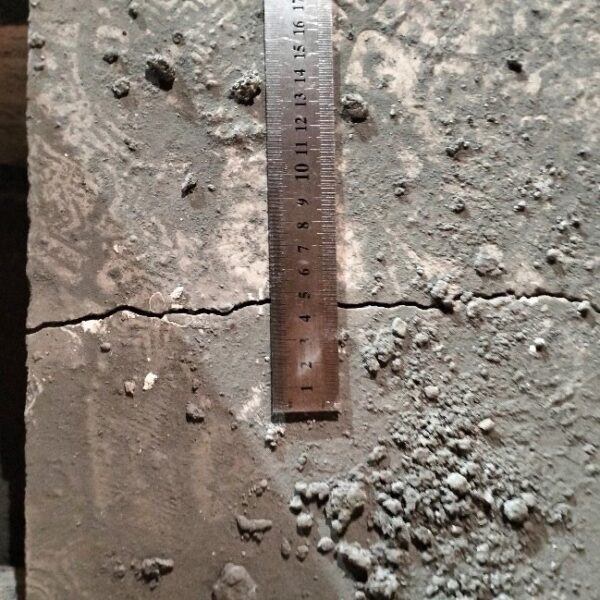

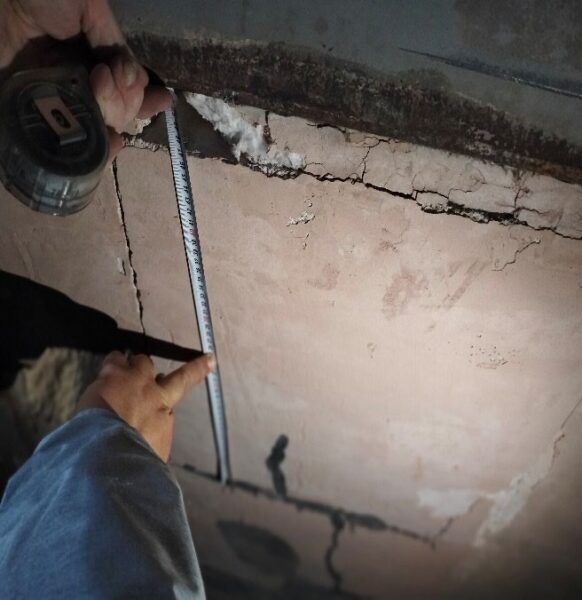

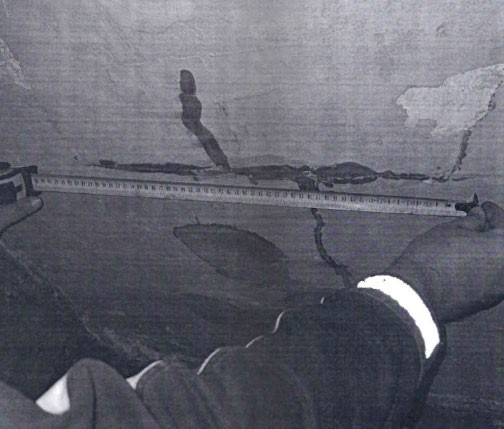

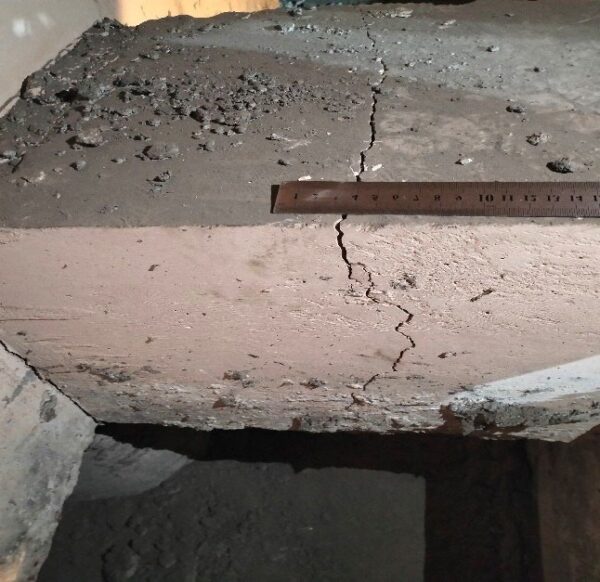

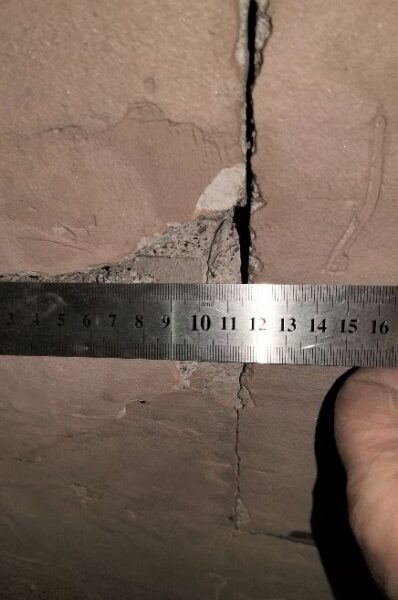

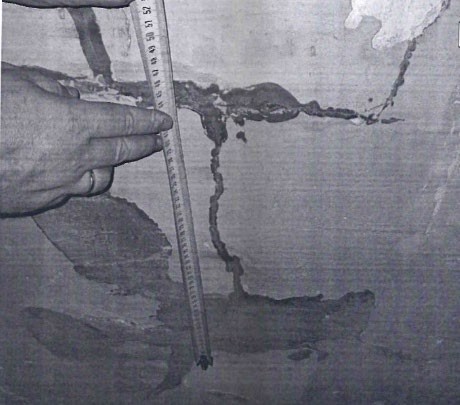

- Трещины в стенах малой камеры, длина которых превышала 10 см, указывают на возможный перепад температур и недостаточную гибкость материала.

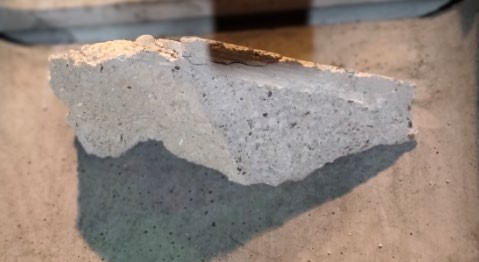

- Вывалы бетона в местах установки индуктора, достигшие 3 мм, свидетельствуют о недостаточном заполнении швов и нарушении процесса заливки.
- Наличие пустот в швах, заполненных расплавом алюминия, указывает на некачественное соблюдение технологии «плотной заливки».
В результате оценки технических характеристик футеровки выявилось следующее:
- Прочность бетона в критически важных зонах снижена более чем в три раза по сравнению с эталонными образцами.
- Толщина швов превышает проектные допуски, что создаёт зоны повышенного напряжения при температурных колебаниях.
- Влажность бетона выше предельных значений, что отрицательно влияет на термостойкость и повышает риск последующего разрушения.
Выводы, сделанные на основе комплексного анализа, указывают на нарушение следующих ключевых технологических этапов:
- Несоблюдение рекомендаций по последовательности и режимам заливки бетона.
- Недостаточная подготовка поверхности перед заливкой, что приводит к низкой адгезии.
- Плохое качество исходного материала – огнеупорного бетона, не соответствующего заявленным параметрам.
Выводы и рекомендации по восстановлению
На основании проведённой экспертизы сформированы рекомендации, направленные на восстановление целостности футеровки и обеспечение безопасной эксплуатации печи-миксера в дальнейшем.
- Замена повреждённых участков футеровки на основе монолитных огнеупорных смесей с соблюдением указанных технических характеристик (плотность, прочность, термостойкость). Для этого необходимо использовать сертифицированный материал, соответствующий требованиям ГОСТ 34518-2019.
- Применение технологической схемы заливки, включающей предварительное высушивание материала, контроль влажности и соблюдение последовательных режимов температуры в соответствии с графиком, рекомендованным производителем оборудования.
- Внедрение контрольных точек на каждом этапе ремонта: измерение толщины швов, проверка прочности и влажности, а также визуальный осмотр для выявления микротрещин. Каждый контроль должен быть задокументирован актами проверки.
- Проведение последующего испытания печи на рабочих нагрузках с контролем температуры и уровня вибраций для подтверждения эффективности выполненных работ.
- Разработка плана технического обслуживания, предусматривающего регулярную проверку состояния футеровки и своевременное реагирование на возникающие дефекты.
Стоимость полного восстановления, рассчитанная на основе цен на материалы и работы, составляет 1 004 005,7 рублей. Этот бюджет включает в себя замену слоёв, ремонт швов, контрольные испытания и подготовку технической документации по итогам ремонта.
Подведем итог: выявленные дефекты свидетельствуют о нарушениях в технологическом процессе, которые привели к существенному снижению эксплуатационных характеристик печи. Реализация предложенных мер позволит не только устранить текущие проблемы, но и значительно продлить срок службы оборудования, обеспечив его безопасную и экономичную работу в дальнейшем.
