Профессиональный экспертный отчёт по оценке корректности монтажа подвесного потолка

Объект исследования и цели экспертизы

В ходе работы исследовался объект в городском офисном здании, в котором установлен подвесной потолок для улучшения акустики и эстетики. Поставленная задача заключалась в оценке корректности монтажа системы, выявлении дефектов, определении степени их влияния на эксплуатационные свойства и представлении рекомендаций по их устранению. В качестве базовой документации использовались договора, технические условия и стандарты, регламентирующие монтаж и эксплуатацию подвесных систем, включая ГОСТ 15467‑79, СП 71.13330‑2017 и ГОСТ 58324‑2018. Экспертиза была выполнена при помощи визуального осмотра, измерительных приборов и фотодокументации, что позволило собрать достоверные данные о состоянии системы, включая наличие провисов, отклонений в крепёжных элементах и нарушение геометрии панелей. На основании полученных результатов был сформирован отчёт, который охватывает как технические детали, так и практические рекомендации, обеспечивающие восстановление нормальной работы и безопасность.

Методика обследования и применённые инструменты

Для оценки состояния подвесного потолка применялась комбинированная методика, включающая три ключевых этапа. 1) Визуальный осмотр проводился при естественном и искусственном освещении, с целью выявления видимых дефектов, провисов и отклонений в крепёжных элементах. 2) Использовались измерительные приборы: лазерный дальномер для точного определения расстояния между подвесными точками, уровень для проверки горизонтальности, а также цифровой фотокамера высокого разрешения для фиксации дефектов. 3) Составлен подробный отчёт с фотодокументацией и геометрическими данными, который позволил сопоставить фактическое состояние с требованиями нормативных документов.В ходе проверки выявлены следующие проблемы:

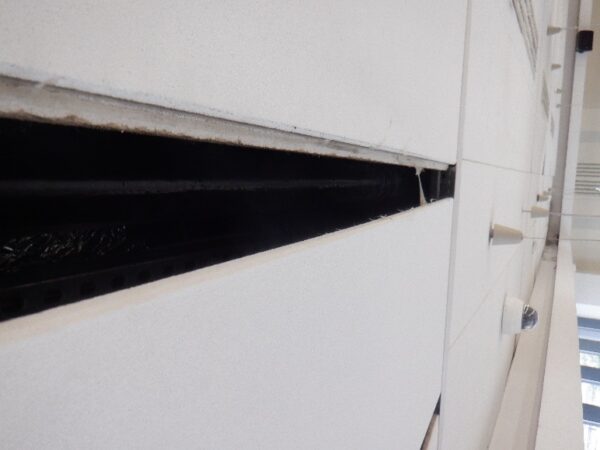

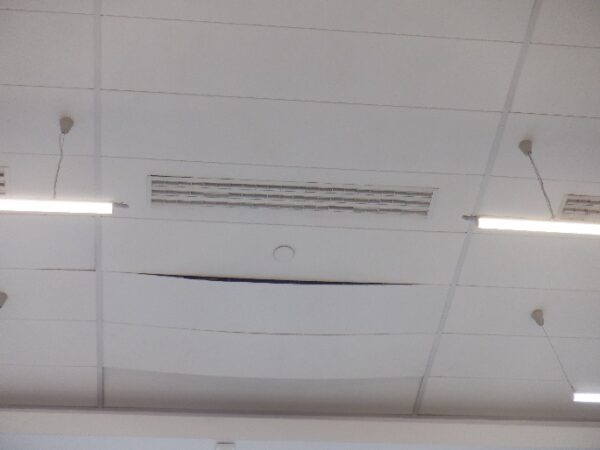

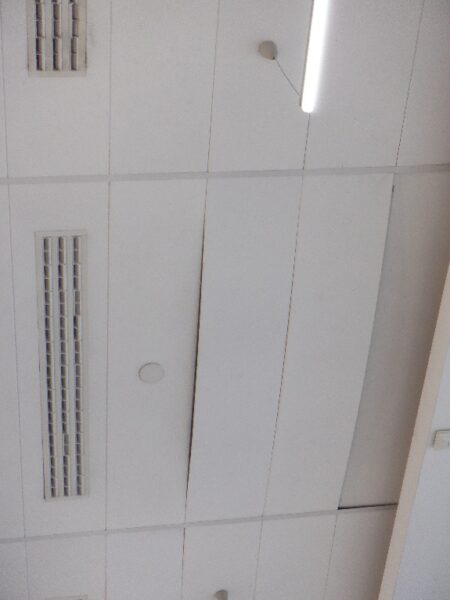

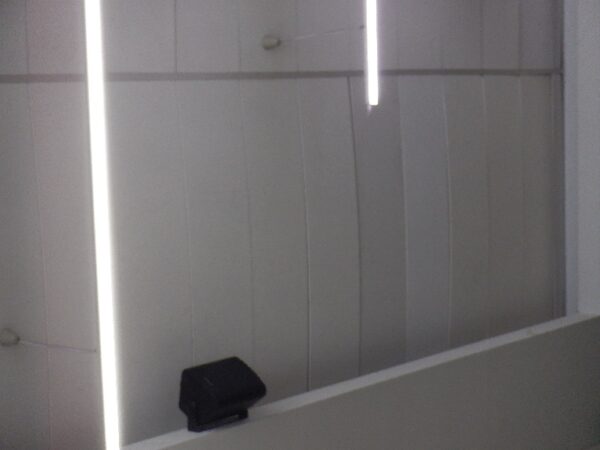

Провис плит в нескольких участках, что указывает на недостаточную жесткость подвесной системы.
Отсутствие промежуточных профилей (Z‑рейки) между плитами в критических местах, что нарушает требования технологической карты.
Нарушение геометрии крепёжных элементов, включая неравномерные отводы, которые могут привести к дальнейшему ослаблению системы.

Эти наблюдения служат базой для последующего анализа и выработки рекомендаций.

Анализ обнаруженных дефектов и их классификация

Проведённый анализ подтверждает, что выявленные дефекты относятся к категории **производственных**. Согласно ГОСТ 15467‑79, дефекты, возникшие в результате нарушений процесса монтажа, классифицируются как производственные, что подразумевает возможность их устранения при соблюдении нормативных требований.

Провис плит
- Длина провисов превышает допустимый предел в 5 мм, указаный в СП 71.13330‑2017 пункте 7.7.3.
- Отсутствие жесткости приводит к вибрациям и повышенному износу материалов.
Отсутствие промежуточных профилей
- Между панелями отсутствуют Z‑рейки, требуемые технологической картой 132‑05 ТК.
- Это приводит к неравномерному распределению нагрузки и повышенному риску провисания.

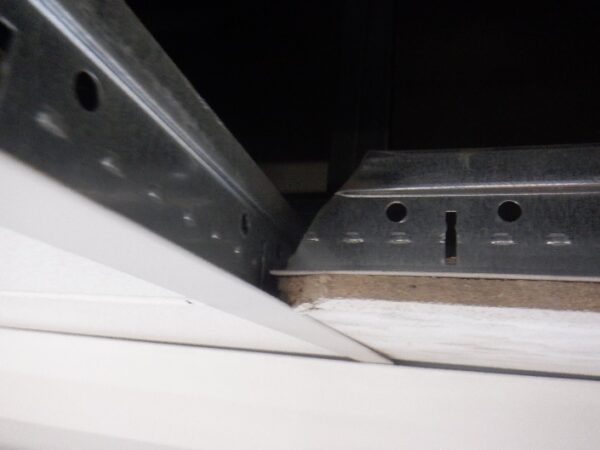

Нарушения крепёжных элементов
- Несоответствие размеров и углов креплений, что нарушает ГОСТ 58324‑2018 пункт 3.10.
- Возможные проблемы с соединениями могут привести к ослаблению целостности конструкции.

Объём дефектов оценивается как критический в тех местах, где присутствует провисание, поскольку это угрожает безопасному использованию помещения и может вызвать дальнейшие структурные повреждения.

Рекомендации по устранению и дальнейшему обслуживанию

Для устранения выявленных дефектов и обеспечения соответствия системы нормам необходимо выполнить комплекс мер, который включает как корректирующие работы, так и профилактические мероприятия.1. Краткосрочные меры (до 30 дней)

Замена дефектных плит: удаление провисших панелей и их установка с контролем уровня и горизонтальности.
Установка промежуточных профилей: монтаж Z‑рейок в критических участках согласно технологической карте, что обеспечит равномерное распределение нагрузки.
Проверка крепёжных соединений: усиление соединений с использованием рекомендованных материалов (шаровые соединения, болтовые крепежи) и проверка уровня натяжения.

2. Долгосрочные меры (после 90 дней)

Регулярный мониторинг: установление графика визуального осмотра и измерений каждые 6 месяцев, чтобы своевременно выявлять провисание и износ.
Обучение персонала: проведение инструктажей по правильному использованию и обслуживанию подвесного потолка, включая правила по ограничению веса оборудования на поверхности.
Внедрение системы сигнализации: установка датчиков вибрации и провиса, которые будут оповещать технический персонал о начале отклонений от нормы.

3. Профилактика после ремонта

Периодический осмотр: проведение визуального контроля в течение 1 год после ремонта, чтобы убедиться в стабильности конструкции.
Обновление технической документации: обновление технологических карт и схемы крепежных элементов с учётом проведённых изменений.

Эти рекомендации позволяют не только устранить текущие дефекты, но и существенно снизить риск их повторного возникновения, обеспечивая безопасную эксплуатацию и долгосрочную надёжность системы.

Заключение и общая оценка состояния системы

Итоги экспертизы демонстрируют, что система подвесного потолка в рассматриваемом объекте не соответствует требованиям СП 71.13330‑2017 и ГОСТ 58324‑2018 из‑за отсутствия промежуточных профилей, провисания плит и несоответствия крепёжных элементов. Дефекты классифицируются как производственные и критические, что требует немедленного вмешательства.После выполнения рекомендуемых работ система будет отвечать всем требованиям нормативов, что обеспечит устойчивость, безопасность и эстетическую привлекательность помещения. В дальнейшем рекомендуется проводить регулярный мониторинг и соблюдать правила эксплуатации, чтобы поддерживать систему в надлежащем состоянии и предотвращать появление новых дефектов.

Приложения
