Объект экспертизы

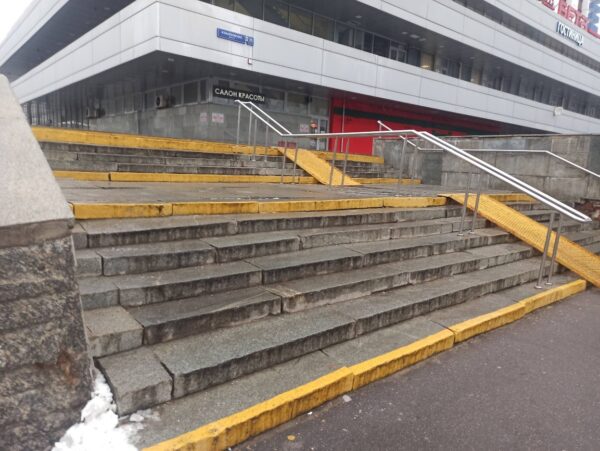

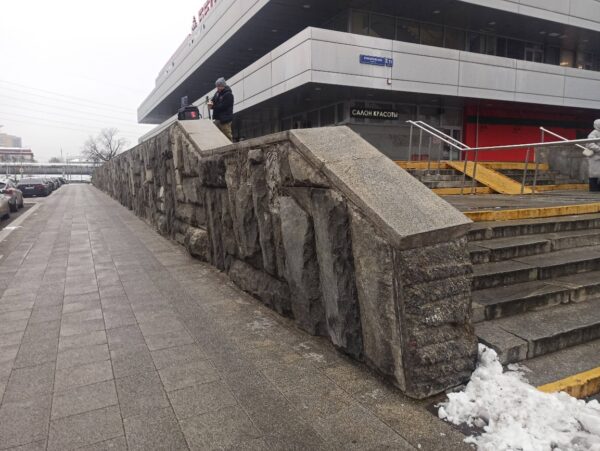

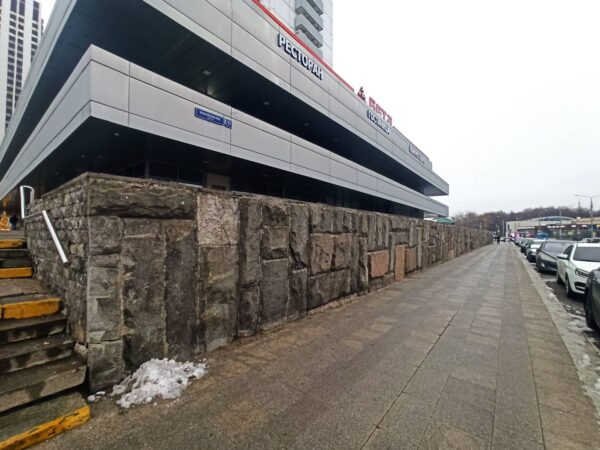

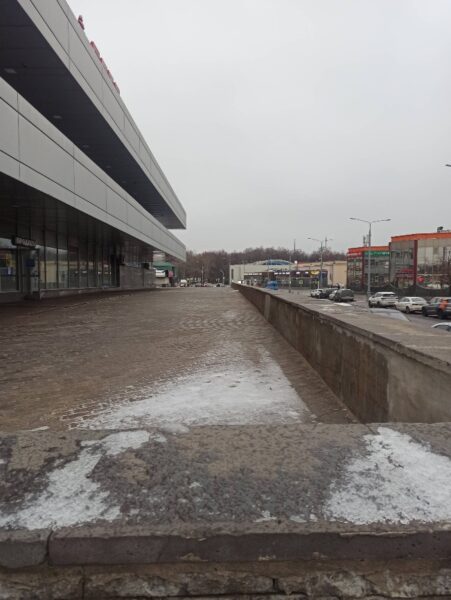

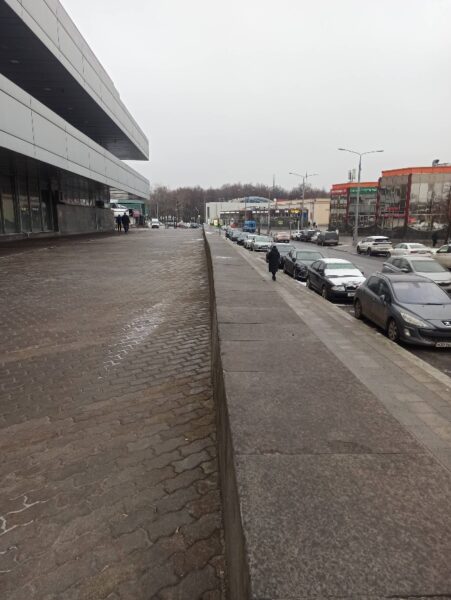

Объектом исследования является подпорная стена, расположенная в пределах гостиничного комплекса, служащей основной защитной конструкцией от опускания грунта. Конструкция представляет собой прямоугольную стену длиной 71 м, толщиной 0,6 м и высотой 2,0 м, выполненную из натурального камня с облицовкой гранитных плит по всей длине. Фундамент стены – железобетонный, заложен на глубине 1 м и шириной 2 м, что обеспечивает базовую устойчивость основания. В процессе эксплуатации стена подверглась естественному износу и воздействию климатических факторов, что привело к появлению нескольких дефектов, включая отклонения от вертикали и отслоение облицовочного камня. Общий вид стены, а также характер повреждений детально зафиксирован в фотоматериалах, входящих в комплект отчёта. Объект находится в районе, где грунты характеризуются как песчаные, что оказывает дополнительное боковое давление на подпорную конструкцию. При обследовании учтены требования действующих нормативно‑технических документов, включая ГОСТ 31937-2024, СНиП 2‑02‑97/2005 и ТСН 3.
Методика обследования
Обследование проводилось в трёх последовательных этапах, соответствующих установленной методике оценки технического состояния конструкций. 1) **Подготовительные работы** – ознакомление с объектом, его конструктивными характеристиками и существующей документацией. 2) **Визуальное обследование** – комплексный осмотр стены при естественном и искусственном освещении, измерения геометрических параметров, фиксация дефектов в виде фотографий и заметок. 3) **Детальное инструментальное обследование** – применение лазерного дальномера, метрической рулетки, а также георадарного сканирования основания для выявления скрытых дефектов. При этом не проводилось вскрытие конструкций, поскольку заказчик не одобрил такую методику. Методика включала также проверку состояния материала, анализ причин появления дефектов и составление итогового отчёта. Для фиксации результатов использовались следующие основные инструменты: — Лазерный дальномер — Метрическая рулетка — Георадарная система — Фотокамера высокого разрешенияПроведённые измерения и наблюдения позволили уточнить границы отклонений, оценить степень деформации, а также определить наличие разрывов в фундаменте.
Технические результаты
В результате обследования были выявлены три ключевых типа дефектов, каждый из которых оказывает влияние на общее состояние конструкции. — **Отслоение облицовочного камня** – наблюдалось на всех сторонах стены, особенно в местах контакта с гранитными плитами. Дефект, вызванный физическим износом и воздействием влаги, приводит к снижению эстетической привлекательности и потенциальному обрушению каменной облицовки. — **Отклонения от вертикали** – в левой части стены, со стороны тротуара, отклонение достигало 12°, а в центральной зоне – 7–8°. Эти отклонения свидетельствуют о несбалансированном боковом давлении грунта и слабой связке между стеной и фундаментом. — **Потенциальные слабости в фундаменте** – георадарный анализ показал, что фундамент полностью сплотен и отсутствуют пустоты, однако глубина заложения и ширина основания (1 м и 2 м соответственно) создают условия для усиления, если нагрузка от засыпного грунта возрастёт.Фундамент и основание, находясь в работоспособном состоянии, обеспечивают базовую устойчивость, но из‑за наличия деформаций стены его эффективность снижается. В таблице ниже приведён подробный список дефектов с рекомендациями по устранению:
| № | Вид дефекта | Местоположение | Причина | Рекомендация |
|---|---|---|---|---|
| 1 | Отслоение облицовки | Внешняя сторона, 2‑м‑п. | Физический износ, влажность | Восстановление облицовки, гидроизоляция |
| 2 | Отклонение от вертикали | Со стороны тротуара, 15 м | Боковое давление грунта | Усиление стены, укрепление основания |
| 3 | Потенциальная слабость основания | Внутренняя часть | Неоптимальная геометрия | Проверка плотности грунта, возможное укрепление |
Поверочные расчёты
Для оценки устойчивости подпорной стены были проведены поверочные расчёты, основанные на методах активного и пассивного грунтового давления. Основные входные данные: — Толщина стены – 0,5 м (предположительно кирпичная) — Высота над уровнем земли – 2,0 м — Высота засыпки – 1,35 м — Плотность грунта – 2,0 т/м³ — Угол внутреннего трения – 33°В результате расчётов получены следующие показатели:
- Максимальное активное давление – 1,18 т/м
- Сосредоточенная нагрузка – 2,56 т
- Максимальное пассивное давление – 0,54 т/м
- Опрокидывающий момент – 2,603 т·м
- Удерживающий момент – 3,415 т·м
Сравнение моментов показало, что отношение опрокидывающего к удерживающему моменту (0,751) превышает предельно допустимое значение (0,73), что свидетельствует о недостаточной устойчивости конструкции при текущих нагрузках. В связи с этим необходимо провести укрепление стены, чтобы обеспечить надёжную защиту от возможного обрушения.
Рекомендации и заключение
С учётом выявленных дефектов, проведённых поверочных расчётов и существующего технического состояния, составлен следующий план действий:
- Усиление подпорной стены – разработка специализированного проекта, включающего укрепление каркаса, установку арматурных распорок и гидроизоляцию.
- Восстановление облицовки – замена отслоившегося камня, применение герметиков и покрытий, защищающих от влаги.
- Контроль геомеханических параметров – проведение дополнительного георадарного анализа после укрепления, чтобы убедиться в устранении дефектов.
- Мониторинг состояния – установление системы контроля отклонений и деформаций, включая датчики и периодические осмотры.
На основании всех проведённых мероприятий можно сделать вывод, что текущее техническое состояние подпорной стены считается ограниченно‑работоспособным, однако без вмешательства в конструкцию риск обрушения остаётся высоким. Рекомендуется оперативно приступить к укреплению и восстановительным работам для обеспечения долгосрочной стабильности и безопасности здания.
