Проведение экспертизы качелей
Заказчик: ГАУК г. Москвы ПКиО «ХХХХ»
Основание: Договор №49/2021 от 21.05.2021
Детская игровая площадка – это место, где дети проявляют максимальную активность, свойственную их возрасту. Однако игры с друзьями, катание с горки, качели и другие развлечения могут не только принести удовольствие, но и стать причиной серьезной травмы. Поэтому законодательством разработаны специальные требования к оборудованию детских игровых площадок, которые позволяют снизить риски получения повреждений к минимуму. Эти нормы отражены в ряде регламентирующих документов, в частности, ГОСТ Р-52169, ГОСТ Р-52301. Наиболее существенными требованиями, определяющими степень травматичности данного места являются:
Виды оборудования. Требования к детским игровым площадкам подразумевают, что на них устанавливаются конструкции, способствующие физической активности и безопасному отдыху ребенка. К такому оборудованию относятся горки, подвесные мосты, лестницы, качели и т. д. Кроме того, по нормам на детской площадке, расположенной около проезжей части, должны монтироваться ограждения, предотвращающие случайное или намеренное попадание ребенка на дорогу. Также рекомендуется размещать информационные вывески с перечнем правил обращения с оборудованием. Никаких других конструкций, целью которых не является физическое развитие и отдых детей, на площадке быть не должно.
Размеры оборудования. Габариты конструкций, установленных на площадке, должны позволять ребенку без труда воспользоваться их функциями. При этом размеры оборудования обязаны соответствовать росту детей в той возрастной категории, для которой оно разрабатывалось. Диаметр поручней, перил, перекладин, и других элементов для захвата руками необходимо адаптировать к ладони ребенка. Размеры сеток, лестниц, отверстий, ячеек и т. д. должны подбираться так, чтобы исключить застревание тела, конечностей и головы детей.
Качество конструкций. Нормативные требования к детским игровым и спортивным площадкам существенно ограничивают перечень материалов для оборудования. В частности, из него исключаются горючие и токсичные пластики, некоторые породы древесины, необработанный металл и т. д. Основным требованием к качеству изготовления оборудования является отсутствие острых углов, сколов, заусенцев и других дефектов поверхности, а также выступающих болтов, шурупов и прочих крепежей. Сварочные швы должны быть зашлифованы и окрашены. Сами конструкции должны быть надежно закреплены, иметь запас механической прочности и устойчивости к коррозии, исключать возможность самостоятельного демонтажа без применения специального инструмента.
Доступ к конструкциям. Все оборудование, установленное на детской площадке, должно быть полностью доступно не только играющим детям (соответствующей возрастной категории), но и их родителям. В частности, при изготовлении конструкций требования безопасности предписывают учитывать возможность быстрого удаления ребенка взрослым человеком из игровой зоны в экстренных случаях. Все лестницы, трапы и стремянки должны иметь постоянный наклон и обеспечивать беспрепятственный доступ детей к функциям конкретного оборудования.
Покрытие площадок. Опорные поверхности, используемые детьми во время игры, должны быть облицованы противоскользящим и смягчающим удар материалом. При этом требования к покрытию детских игровых площадок исключают использование отделки с высоким абразивным действием, сыпучих грунтов (песка, мелкого щебня и т. д.). Подходящими материалами являются утрамбованный грунт, газон, а также современные полимерные покрытия.
В результате осмотра детского игрового оборудования-качелей, установленного в 2013году на детской площадке№1 на территории ПКиО «ХХХХ», зафиксировано:
На площадке смонтированы две рамы качелей, конструкция рамы выполнена из четырех деревянных стоек длиной 2,3 м, установленных Л-образно на металлические подпятники в бетонных фундаментах и соединенных попарно фанерными накладками. Изгибы, радиусы и скругленные кромки деревянных деталей отшлифованы и обработаны краской (Фото 1,2). Основанием подвеса является металлическая труба d=60мм и l=3150мм с приваренными к ней двумя парами металлических проушин для подвесов (Фото 3), а по краям элементами для крепления к стойкам. Габаритные размеры оборудования в плане 3.75м х 1.70м. Расстояние от перекладины до ударопоглощающего покрытия площадки составляет 2,05м.
На момент осмотра подвесы с сиденьями демонтированы, оборудование ограждено сигнальной лентой, так как 19мая 2021г. при эксплуатации качелей с одиночным сиденьем без спинки произошел обрыв цепи подвеса. Для подвеса сидений качелей к перекладине использовалось два типа крепежа; закрытого и полузакрытого типа, в которых звено цепи фиксируется в корпусе подвеса на оси (Фото 4,5,6,7,8,11). Металлической осью служит либо запрессованный металлический стержень, идущий изначально в комплекте подвеса, либо болт с неполной резьбой взамен стержня при его износе (Фото 9,10). Со слов представителя заказчика, участок обрыва звена цепи подвеса находился в крепеже закрытого типа. Причиной обрыва стало истирание поверхности звена цепи при трении с осью подвеса.
Требования ГОСТ Р 52301-2013. Оборудование и покрытия детских игровых площадок. Безопасность при эксплуатации:
п.6 Контроль и техническое обслуживание оборудования
6.1 Оборудование и его элементы осматривают и обслуживают в соответствии с инструкцией изготовителя с периодичностью, установленной изготовителем.
6.2 Контроль за техническим состоянием оборудования и контроль соответствия требованиям безопасности, техническое обслуживание и ремонт осуществляет эксплуатант (владелец).
6.3 Результаты контроля за техническим состоянием оборудования и контроля соответствия требованиям безопасности, технического обслуживания и ремонта регистрируют в журнале, который хранится у эксплуатанта (владельца).
6.4 Контроль технического состояния оборудования включает:
— осмотр и проверку оборудования перед вводом в эксплуатацию;
— регулярный визуальный осмотр;
— функциональный осмотр;
— ежегодный основной осмотр.
Осмотр и обслуживание креплений качелей, в частности скрытых узлов подвесов, должен выполняться компетентным лицом владельца оборудования, либо силами специализированной организации. Особое внимание уделяется деталям и элементам после гарантийного срока эксплуатации, прописанного в паспорте оборудования. Так же паспорт должен содержать инструкцию по осмотрам, обслуживанию и ремонтам оборудования, которой необходимо соблюдать при содержании и эксплуатации.
Конструкции подвесов, используемых в осматриваемых качелях, соответствуют требованиям ГОСТ Р 52169-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний п.4.3.13 Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов п.4.3.14 Элементы оборудования (комплектующие), подлежащие периодическому обслуживанию или замене (например, подшипники), должны быть защищены от несанкционированного доступа, п.4.3.18 Подвижные, а также подвижные и неподвижные элементы оборудования не должны образовывать сдавливающих или режущих поверхностей, поэтому их можно использовать для дальнейшей эксплуатации при условии своевременных технических осмотров для обеспечения безопасности.
Скрытые узлы креплений подвесов, для которых необходим демонтаж подвеса качелей и разборка крепежа должны осматриваться в рамках функционального осмотра в соответствии с ГОСТ Р 52301-2013. Оборудование и покрытия детских игровых площадок. Безопасность при эксплуатации п.6.4.3Функциональный осмотр
-Функциональный осмотр представляет собой детальный осмотр с целью проверки исправности и устойчивости оборудования, выявления износа элементов конструкции оборудования.
-Осмотр проводят с периодичностью один раз в 1-3 мес. в соответствии с инструкцией изготовителя. Особое внимание уделяют скрытым, труднодоступным элементам оборудования.
Приложение В ГОСТ Р 52301-2013: В процессе визуального и функционального осмотров определяют:
— чистоту и внешний вид поверхности игровой площадки и оборудования;
— соблюдение расстояний от частей оборудования до поверхности игровой площадки;
— наличие выступающих частей фундаментов;
— наличие дефектов/неисправностей элементов оборудования;
— отсутствие деталей оборудования;
— чрезмерный износ подвижных частей оборудования;
— структурную целостность оборудования.
При осмотре демонтированных элементов подвеса качелей было зафиксированы износы:
— фторопластовых втулок элементов крепежа подвесов (истирание до 100%) – вследствие образовавшегося люфта появляются ударные нагрузки, возникает трение деталей, что способствует ускоренному разрушению элементов (Фото 12).
-металла звена цепи сидения в нижней части крепления (с 5мм до 2мм) – изнашивание приводит к потере прочности и разрушению оборудования (Фото 10,13).
Фотофиксация

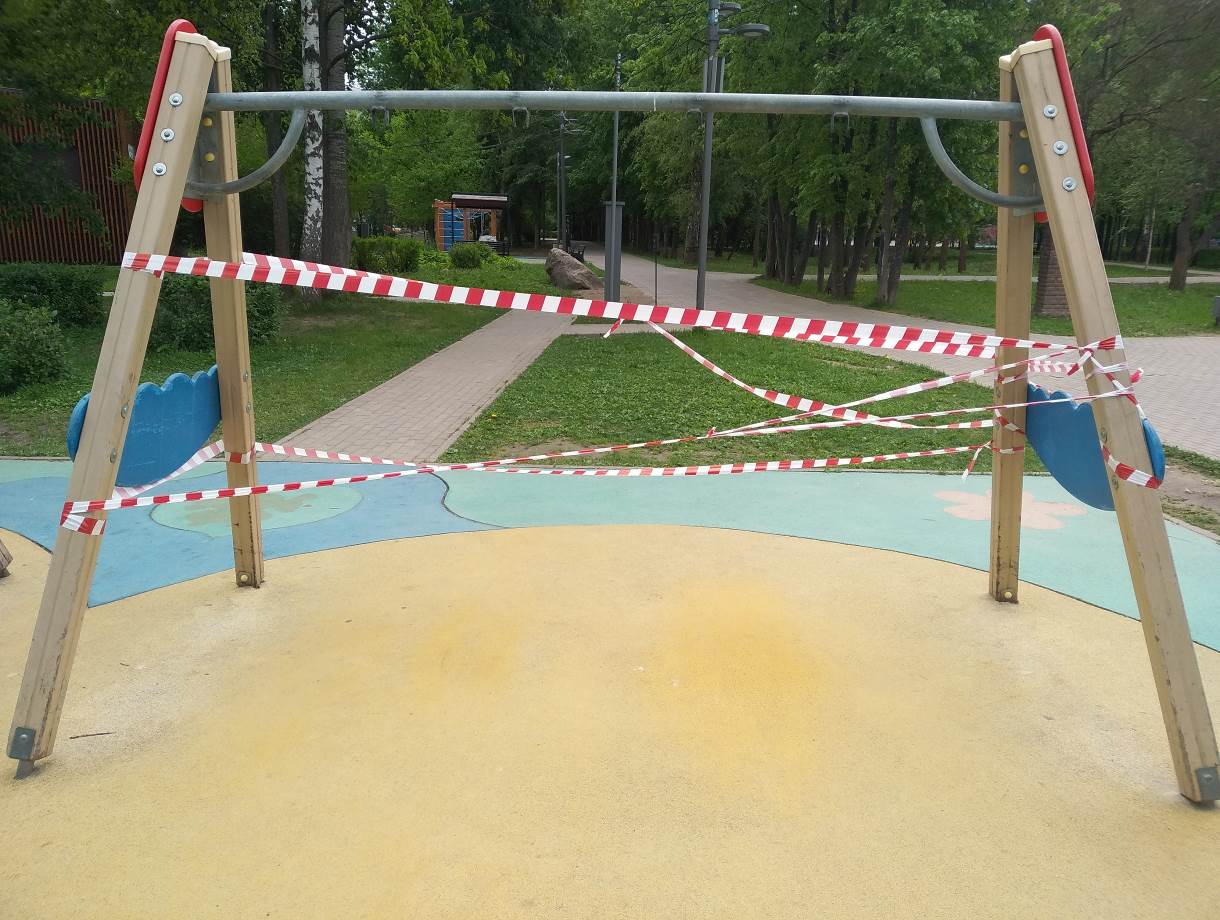

Фото 1
Фото 2
Фото 3
Фото 4 Демонтированное сиденье

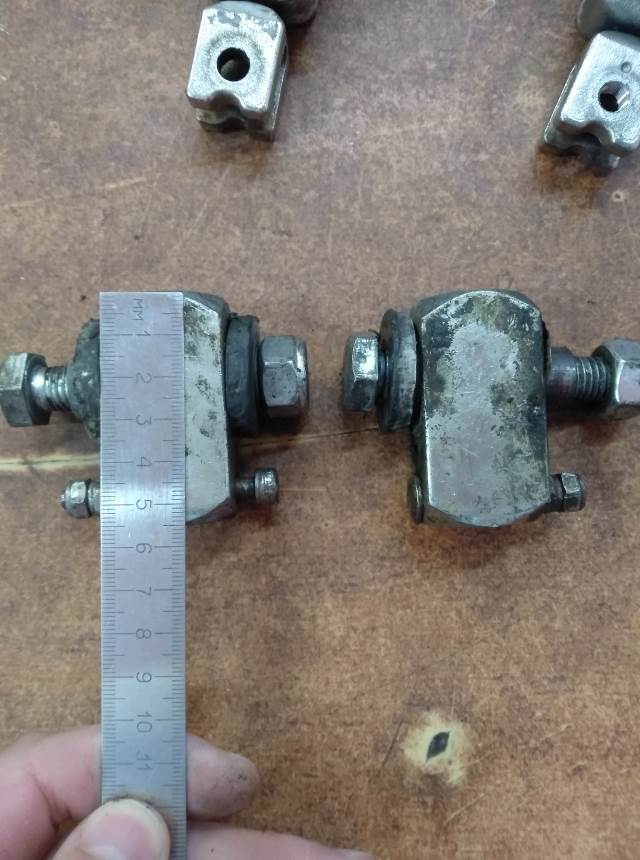

Фото 5 Подвесы закрытого и полузакрытого типа Фото 6
Фото 7 Фото 8

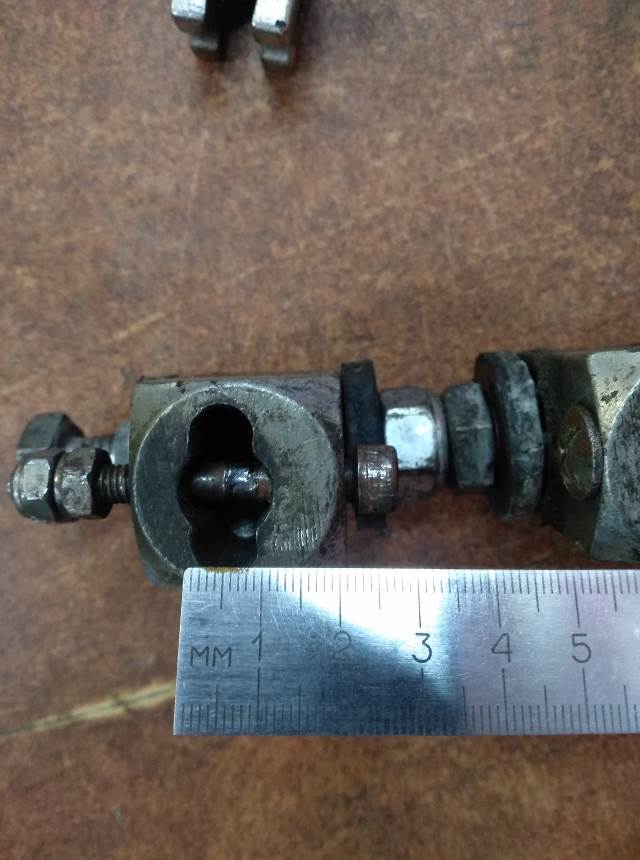

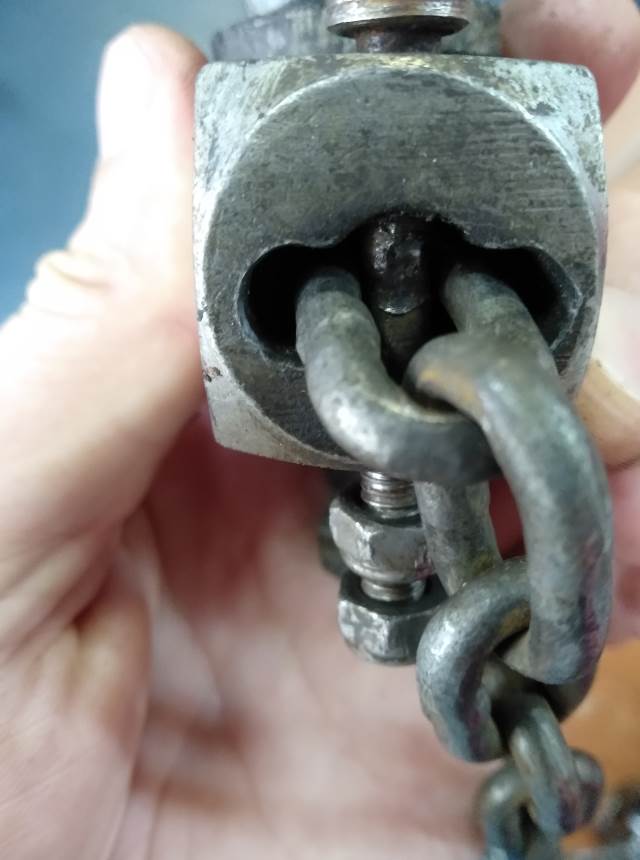

Фото 9 Звено цепи 5мм Фото 10 Звено цепи 6мм, износ звена
Фото 11 Крепление подвеса на проушины Фото 12 Износ втулки

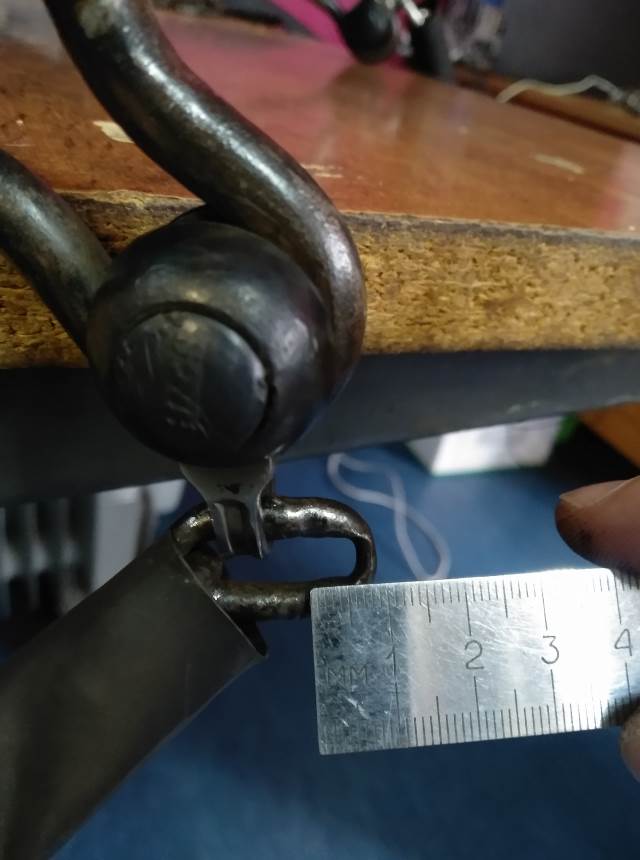

Фото 13 Износ звена
III. ВЫВОДЫ<
При обследовании оборудования качелей детской игровой площадки№1 в ПКиО «ХХХХ» было установлено:
-смонтированные рамы качелей соответствуют требованиям ГОСТ Р 52169-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний, ГОСТ Р 52167-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний качелей. Общие требования;
— необходима замена отдельных изношенных элементов подвеса качелей (фторопластовые втулки, звенья цепей), либо всего узла или участка крепления (крепеж подвеса, крепеж с участком цепи) для дальнейшей безопасной эксплуатации;
Подвесы качелей (как крепление, так и вся конструкция с цепными элементами, сиденьями) соответствуют требованиям ГОСТ Р 52169-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний, ГОСТ Р 52167-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний качелей. Общие требования и могут быть использованы при условии своевременных технических осмотров, регулярном обслуживании и ремонте в соответствии с ГОСТ Р 52301-2013. Оборудование и покрытия детских игровых площадок. Безопасность при эксплуатации:
7.7 Устранение неисправностей
Неисправности оборудования, обнаруженные в процессе эксплуатации, снижающие безопасность, немедленно устраняют. Если это невозможно, то принимаются меры, обеспечивающие невозможность пользования оборудованием, либо оборудование демонтируют и удаляют с игровой площадки.
7.8 Регулярное обслуживание
Регулярное обслуживание включает мероприятия по поддержанию безопасности и качества функционирования оборудования и покрытий детской игровой площадки.
Мероприятия по регулярному обслуживанию оборудования включают:
— проверку и подтягивание узлов крепления;
— обновление окраски оборудования;
— обслуживание ударопоглощающих покрытий;
— смазку подшипников;
— нанесение на оборудование маркировок, обозначающих требуемый уровень ударопоглощающих покрытий из сыпучих материалов;
— обеспечение чистоты оборудования и покрытий (удаление битого стекла, обломков и загрязнителей);
— восстановление ударопоглощающих покрытий из сыпучих материалов и корректировка их уровня;
— обслуживание пространства зон безопасности.
7.9 Ремонтные работы
Ремонтные работы включают:
— замену крепежных деталей;
— сварку;
— замену частей оборудования (например, изношенных желобов горок);
— замену структурных элементов оборудования.
