Выполнено обследование смонтированного сценического комплекса на Фестивальной площади на территории ГАУК. Общие габариты комплекса по центрам крайних ферм составляет: 23,1м –длина, 11,2м – глубина, высота 8,25 м от основания до конька крыши.
Опорами павильона сцены и звуковых порталов служат 8 алюминиевых конструкций- ферм сечением по наружным граням 350х350мм, выполненные из элементов труб d 50 и 28мм и угловых накладок. 6 крайних опор закреплены частично анкерными креплениями, частично приваренными уголками к металлическому листу бетонных фундаментов. В зоне левого и правого звуковых порталов установлены дополнительные конструкции из вертикальных и горизонтальных алюминиевых ферм 350х350мм (каждая конструкция по 4 опоры), габариты каждой по осям опор 9,35м – глубина, 3,6 м – ширина. Фермы двускатной крышной конструкции (поясные горизонтальные и наклонные элементы, раскосы) разного сечения: квадратные 700х700мм, треугольные 290х260мм. Для подъема и опускания поясной системы используются цепные лебедки ручного привода и установленные на конструкциях ферм роликовые направляющие. Соединения ферм фиксируются болтовыми креплениями, накладными замками. В качестве кровли центрального подиума используются листы поликарбоната. Они фиксируются к фермам крышной алюминиевой конструкции. Центральный подиум размером 12,0 м х7,2 м выполнен из каркасных сборно-разборных конструкций высотой от основания 1,5м., шагом опор 2,44мх2,44м. Высота от покрытия подиума до нижней части горизонтальных поясных ферм 4,63 м. Покрытие центрального и боковых подиумов из фанерных щитов толщиной 18мм с покрытием для всесезонного пользования. Боковые подиумы размером 3,6 м х7,2 м выполнены из каркасных сборно-разборных конструкций высотой от основания 1,26м., шагом опор 2,44 м х 2,44 м, 2,44 м х 1,25м. Высота от покрытия подиума до нижней части горизонтальных ферм 4,26 м.
Количество, расположение, габариты элементов сценического комплекса частично не соответствуют спецификации и схеме монтажа, указанным в приложениях к договору от поставщика, поэтому обследовалась фактически смонтированная конструкция комплекса.
Со слов представителя заказчика, данное оборудование сцены было приобретено и смонтировано в 2016г. и больше не разбиралось, не переносилось.
Эксперту не предоставлены акты, журналы обследования технического состояния сцены ответственными за эксплуатацию и содержание сотрудниками ГАУК г. Москвы ПКиО, либо привлеченными специализированными компаниями. В соответствии с 384-ФЗ, глава 5, статья 36, п.1. Безопасность здания или сооружения в процессе эксплуатации должна обеспечиваться посредством технического обслуживания, периодических осмотров и контрольных проверок и (или) мониторинга состояния основания, строительных конструкций и систем инженерно-технического обеспечения, а также посредством текущих ремонтов здания или сооружения.
Так же должно проводится своевременное обследование сценического комплекса на предмет выполнения требований СП 255.1325800.2016 «Здания и сооружения. Правила эксплуатации. Основные положения»
9 Организационные основы технического обслуживания зданий (сооружений)
9.1 В задачи технического обслуживания зданий (сооружений) входят:
— текущее обслуживание, включающее в себя подготовку здания (сооружения), его элементов и систем к сезонной эксплуатации;
— система ремонтного обслуживания, включающая в себя текущие и капитальные ремонты.
9.2 В состав работ по текущему обслуживанию входят:
— исправление неисправностей, выявленных в ходе осмотров;
— проведение регламентных работ по регулировке и наладке систем инженерно-технического обеспечения, в том числе при подготовке к сезонной эксплуатации;
— проведение работ по подготовке здания (сооружения) к сезонной эксплуатации;
— санитарное содержание помещений здания (сооружения) и прилегающей территории;
— уборка снега, в т.ч. на кровле;
— обеспечение работоспособности систем общего мониторинга технического состояния несущих строительных конструкций.
Обследование и фиксация результатов выполняется в соответствии с ГОСТ 31937-2011.

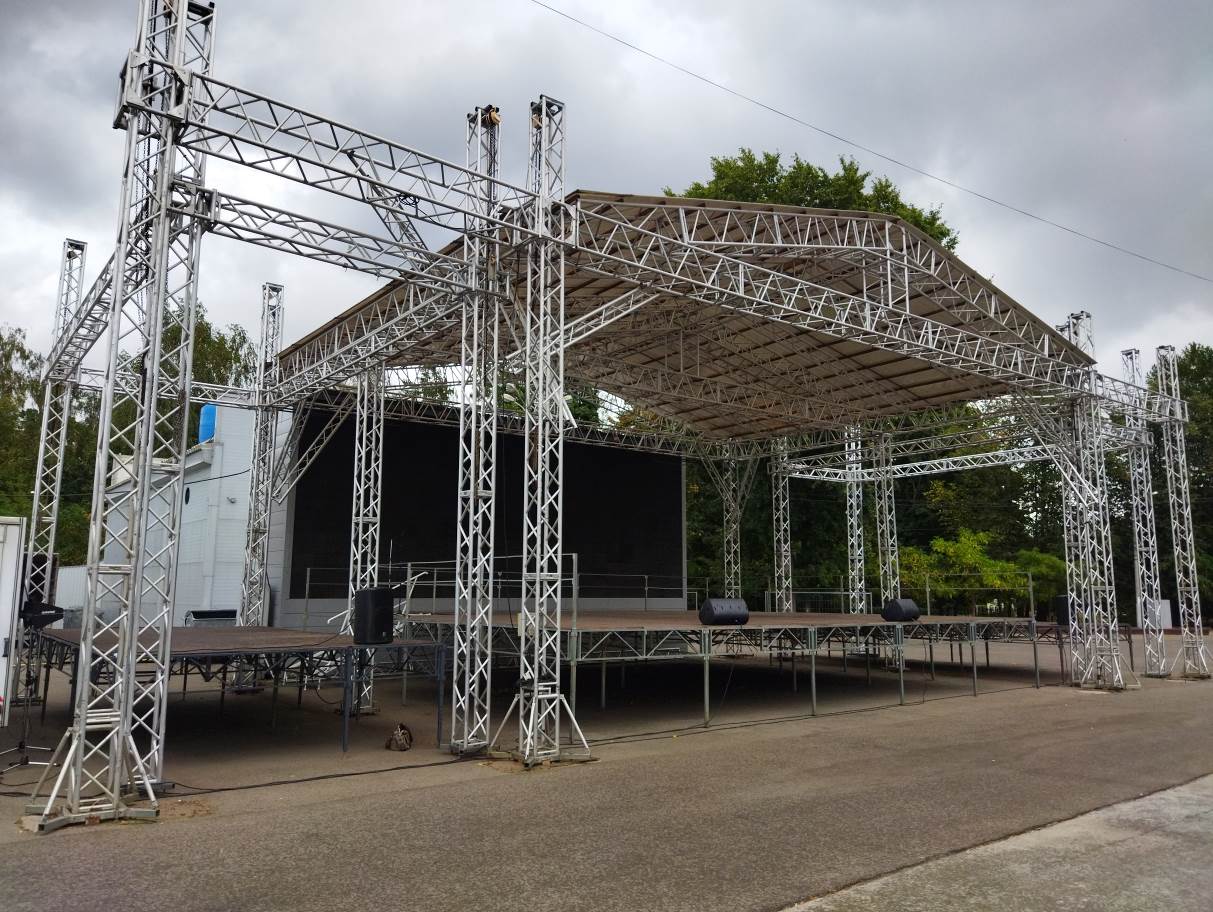

Фото 1 Общий вид

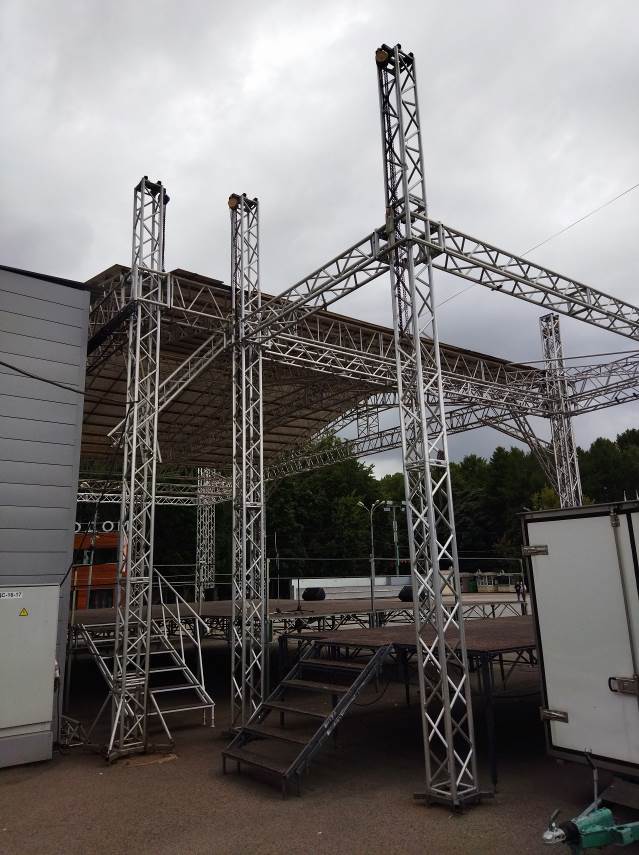

Фото 2 Вид сбоку
Фото 3 Общий вид

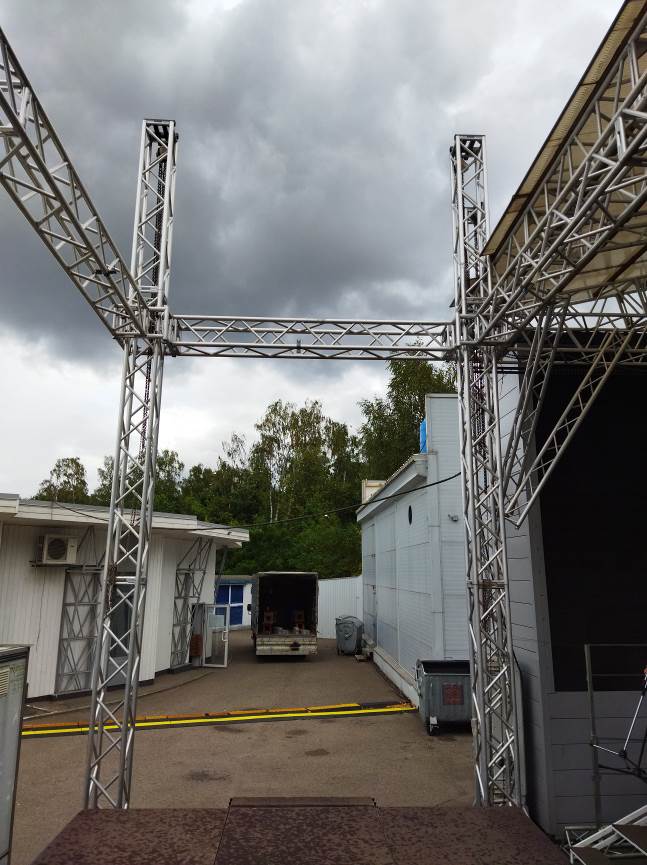

Фото 4 Боковые подиумы и конструкции Фото 5 Боковые подиумы и конструкции
Фото 5 Боковой подиум
Фото 6 Центральный подиум
Фото 7 Центральный подиум

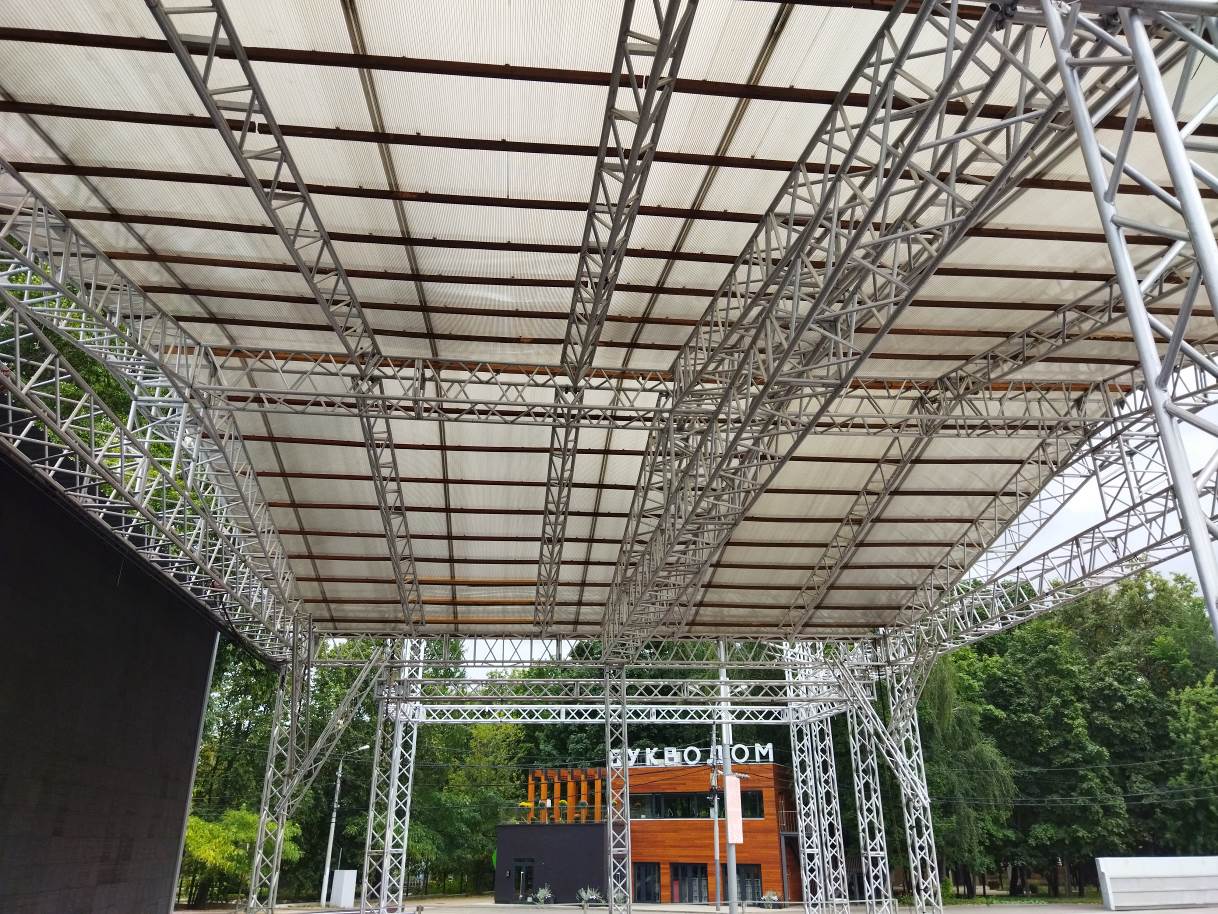

Фото 8 Конструкция крыши

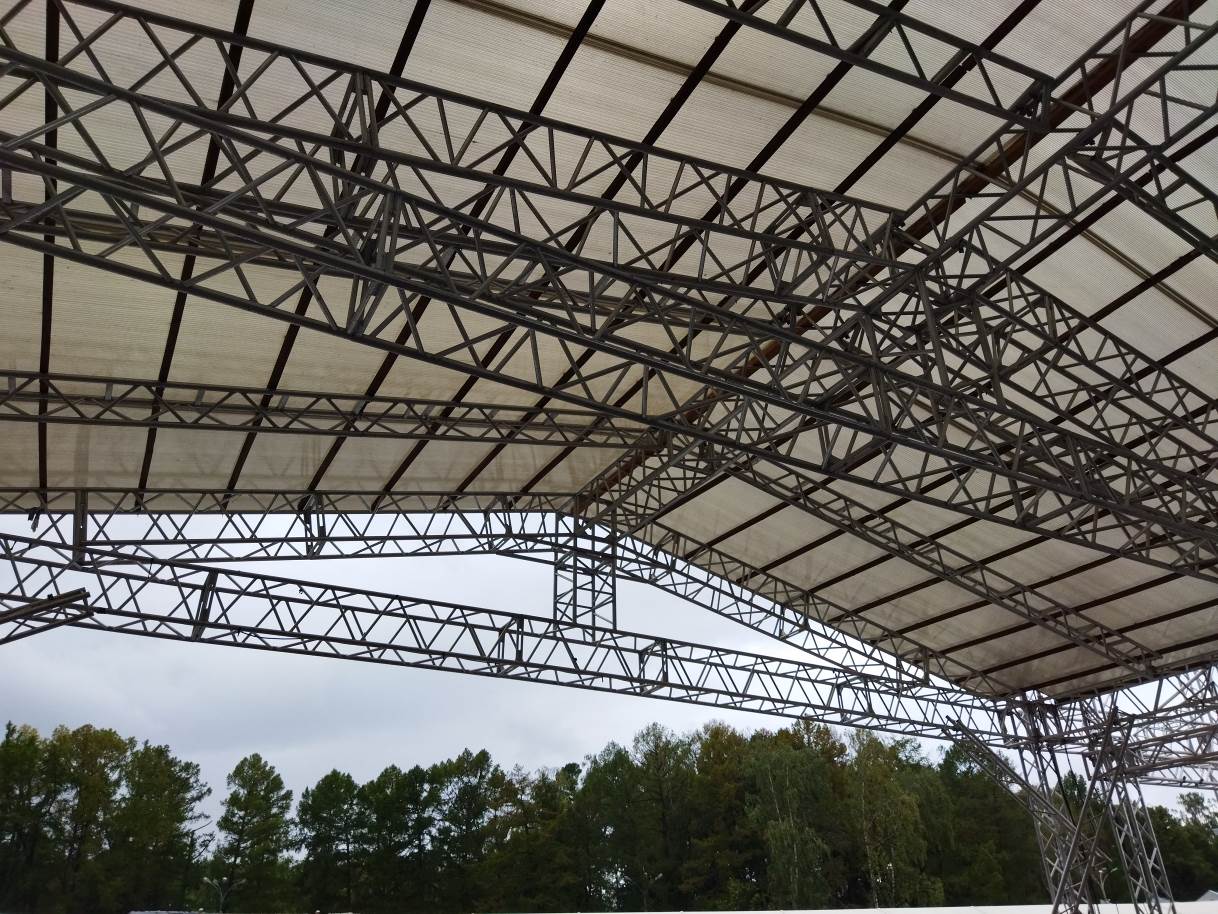

Фото 9 Элементы крыши
Фото 10 Элементы крыши

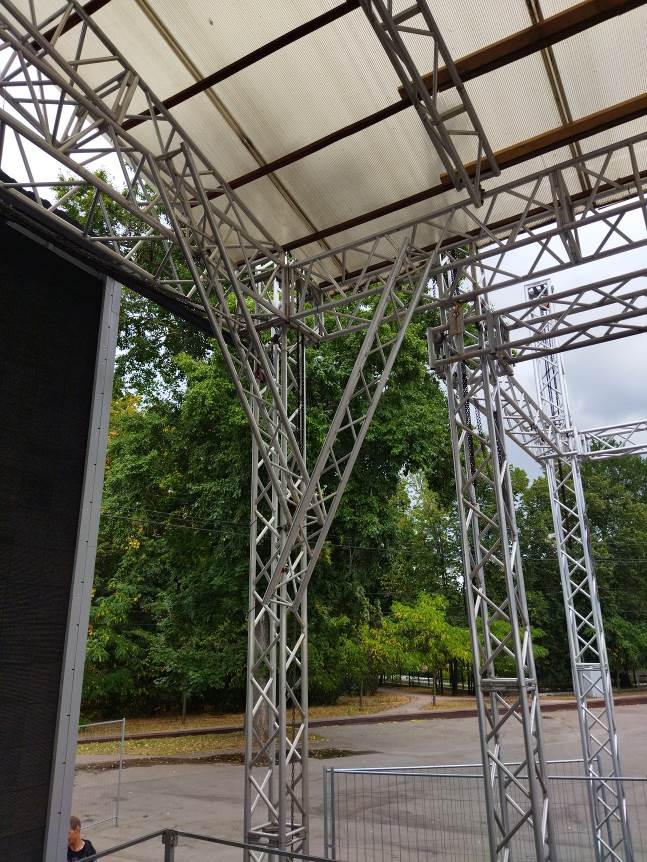

Фото 11 Фермы и узлы Фото 12 Фермы и узлы
Фото 13 Фермы и узлы Фото 14 Фермы и узлы
При обследовании конструкций фактически смонтированного сценического комплекса, находящегося на Фестивальной площади на территории ГАУК г. Москвы не выявлено деформаций, разрушений, повреждений и других несоответствий требованиям норм технической безопасности в отношении данных конструкций и их элементов.
Техническое состояние конструкций фактически смонтированного сценического комплекса на момент осмотра определено как работоспособное, угрозы жизни и здоровью граждан не представляет. Сооружения могут эксплуатироваться при условии своевременных технических осмотров, регулярном обслуживании и необходимом ремонте элементов сооружения и смонтированного инженерного оборудования.
Строительный эксперт
