Проведение предварительного обследования восьмиэтажного здания, с целью определения технического состояния.
Адрес: г. Москва, ул. ХХХХХ, д.4, корпус 6
Заказчик: Федеральное казённое учреждение «ХХХХХХ»
Обследование строительных конструкций зданий и сооружений проводилось в три связанных между собой этапа: — подготовка к проведению обследования; — предварительное (визуальное) обследование; — детальное (инструментальное) обследование. В соответствии с требованиями СП 13-102-2003 п. 6.1 Подготовка к проведению обследований предусматривает ознакомление с объектом обследования, проектной и исполнительной документацией на конструкции и строительство сооружения, с документацией по эксплуатации и имевшим место ремонтам и реконструкции, с результатами предыдущих обследований. Экспертом произведен внешний осмотр строительных конструкций и сопоставление с выборочным фиксированием на цифровую камеру (см. Приложение № 1), что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее). Обмерные работы производились в соответствии с требованиями п.8.2.1 СП 13-102-2003. Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений, высоту помещений, отметки характерных узлов, расстояния между узлами и т.д.
При этом дефектом является каждое единичное отступление от проектных решений или неисполнение требований норм.
В ходе экспертно-диагностического обследования было выявлено следующее:
Отклонение (нарушение) от правил при производстве строительно-монтажных работ конструкций здания.
А именно:
1. Разность раскрытия вертикального деформационного (осадочного) шва и трещин (в отсутствии шва) на фасаде здания в верхней и нижней точке.
2. Отсутствие заполнения пространства шва.
3. В помещении на верхнем этаже, дверной проём пересекает правой стороной коробки линию деформационного шва. В результате произошло смещение коробки и нарушено запирание стальной двери.
4. В теле железобетонного перекрытия обнаружено раскрытие трещин, образовавшихся в результате отсутствия (либо выполненного с нарушением) деформационного шва в ж/б плите межэтажного перекрытия.
Нарушены требования СП 63.13330.2018 Бетонные и железобетонные конструкции. Основные положения. СНиП 52-01-2003 (с Изменением N 1)
Глава 4. Общие требования к бетонным и железобетонным конструкциям
4.1 Бетонные и железобетонные конструкции всех типов должны удовлетворять требованиям:
— по безопасности;
— по эксплуатационной пригодности;
— по долговечности,
а также дополнительным требованиям, приведенным в задании на проектирование.
4.2 Для выполнения требований по безопасности конструкции должны иметь такие начальные характеристики, чтобы при различных расчетных воздействиях в процессе строительства и эксплуатации зданий и сооружений были исключены разрушения любого характера или нарушения эксплуатационной пригодности, связанные с причинением вреда жизни или здоровью граждан, имуществу, окружающей среде, жизни или здоровью животных и растениям.
4.3 Для выполнения требований по эксплуатационной пригодности конструкция должна иметь такие начальные характеристики, чтобы при различных расчетных воздействиях не происходило образование или чрезмерное раскрытие трещин, а также не возникали чрезмерные перемещения, колебания и другие повреждения, затрудняющие нормальную эксплуатацию (нарушение требований к внешнему виду конструкции, технологических требований по нормальной работе оборудования, механизмов, конструктивных требований по совместной работе элементов и других требований, установленных при проектировании).
Обычно, принято проектными решениями, деформационным швом разделять здание таким образом, чтобы деформационный шов оказывался между параллельными стенами внутренних помещений, а в наличии смежные помещения в непосредственной близости от шва имеют общую стену. В отсутствии проекта на обследуемое здание, эксперт полагает, что часть внутренних стен попросту не возведена. На основании данных, полученных в результате обследования, техническое состояние строения, в соответствии с положениями СП 13-102-2003, определено как «Ограниченно работоспособное состояние».
- Оценка строительно-технического состояния ограждающей стены и межэтажных перекрытий с выявленными дефектами определено в соответствии с положениями СП 13-102-2003, как «Ограниченно работоспособное состояние» — категория технического состояния конструкций, при которой имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации. Требуется ремонт и реконструкция помещений (кладка дополнительных перегородок вдоль шва)
- Выявленные дефекты ограждающей стены и межэтажных перекрытий определены как «устранимые дефекты» — дефект, устранение которого технически возможно и экономически целесообразно
- Дефекты – «отсутствие деформационного шва в перекрытии», «раскрытие трещин» и «отсутствие заполнения пространства вертикального деформационного шва» образовались вследствие нарушения производства работ при строительстве и отсутствия должного строительного контроля.
- Угроза жизни граждан отсутствует.
Рекомендации.
1. Выполнить незамедлительно строительно-монтажные работы по устройству горизонтальных деформационных швов — в ж/б перекрытиях и вертикальных – во внутренних перегородках.
2. Выполнить внутренние перегородки из кладки на цементно-песчаном растворе и полнотелого глиняного полнотелого кирпича в помещениях в ограждающих стенах которых раскрылся деформационный шов с переносом влево на ≥250мм проёмов с дверными коробками помещений, расположенных в непосредственной близости к деформационному шву с усилением стороны коробки (ближайшей к шву). Кирпичная кладку обеспечить перевязку с ограждающей стеной и оштукатурить известковым раствором внутреннюю поверхность.
3. Выполнить заделку шва на фасаде здания фасадным герметиком с монтажом защитного кожуха-компенсатора из кровельной стали (подобно установленному на внутренней перегородке верхнего этажа – см. фото №9).
4. Ввести обязательную помесячную запись в журнал наблюдения (паспорт объекта) о состоянии деформационного шва (сжатие или (и) раскрытие, с замером рулеткой).
5. Для выполнения строительного контроля за производством строительно-монтажных работ заключить соответствующий договор с аккредитованной организацией.
6. В мае (после паводка) заключить договор с экспертной организацией на проведение повторного строительно-технического обследования с целью геодезической фиксации контура здания в пространстве, изучения изменённых параметров.
7. Согласно требованию ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния» п. 4.3. Здание необходимо обследовать не реже чем один раз в десять лет.
8. Заключить договор с БТИ для получения изменённого кадастрового паспорта. Так как, по факту (см. фото №7 и 8) здание 7-этажное и подвал, а в кадастровом паспорте – 5 этажей и подвал (см. Фото№18. Кадастровый паспорт); не указаны верхние два этажа. Согласно п.3.56 СП 4.13130.2013 «Системы противопожарной защиты» —
этажность здания: число этажей здания, включая все надземные этажи, а также технический и цокольный этажи, если верх их перекрытия находится выше средней планировочной отметки земли не менее чем на 2 м.
ФОТОПРИЛОЖЕНИЕ

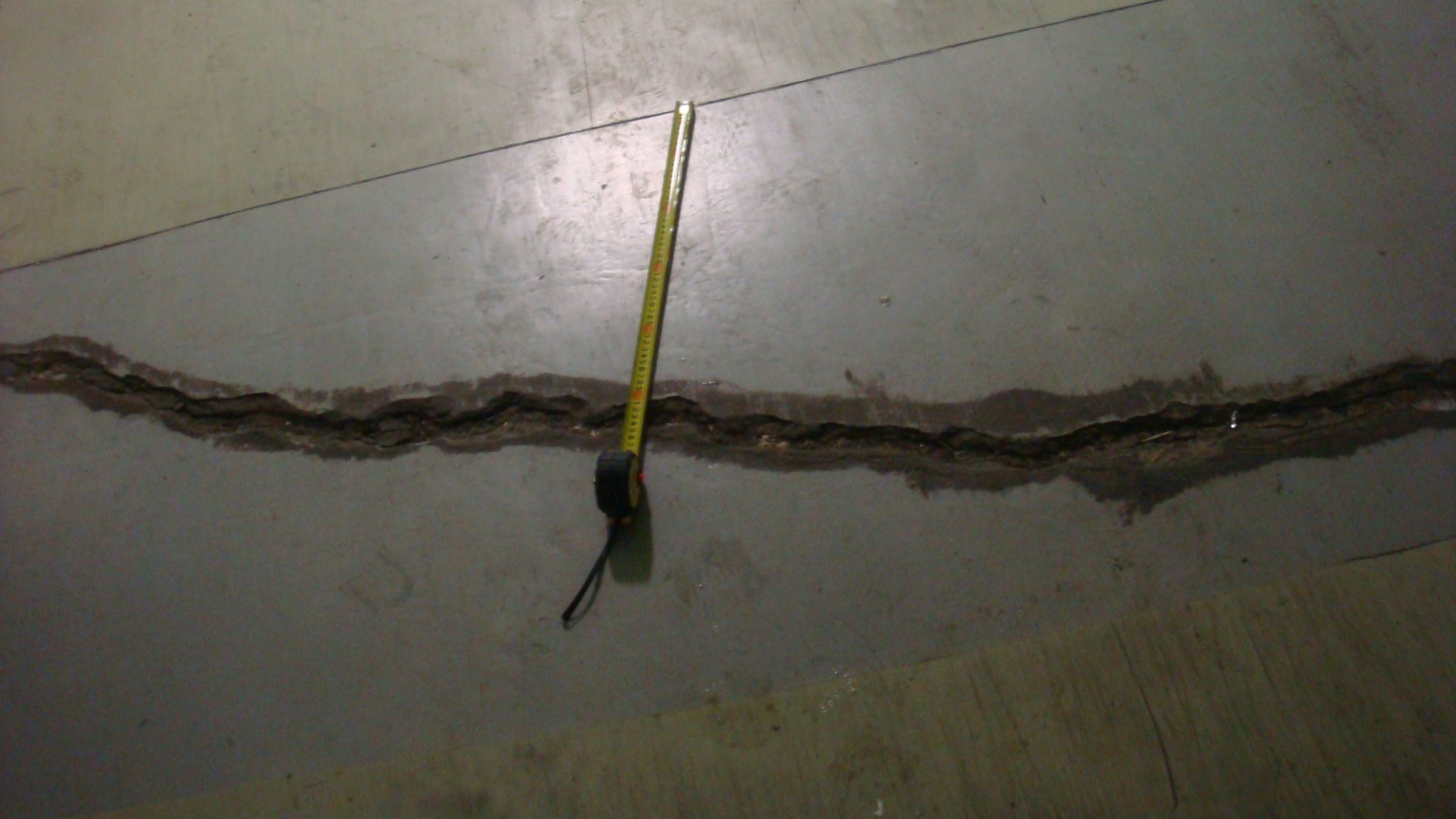

Фото№1. Раскрытие трещины в ж/б плите межэтажного перекрытия

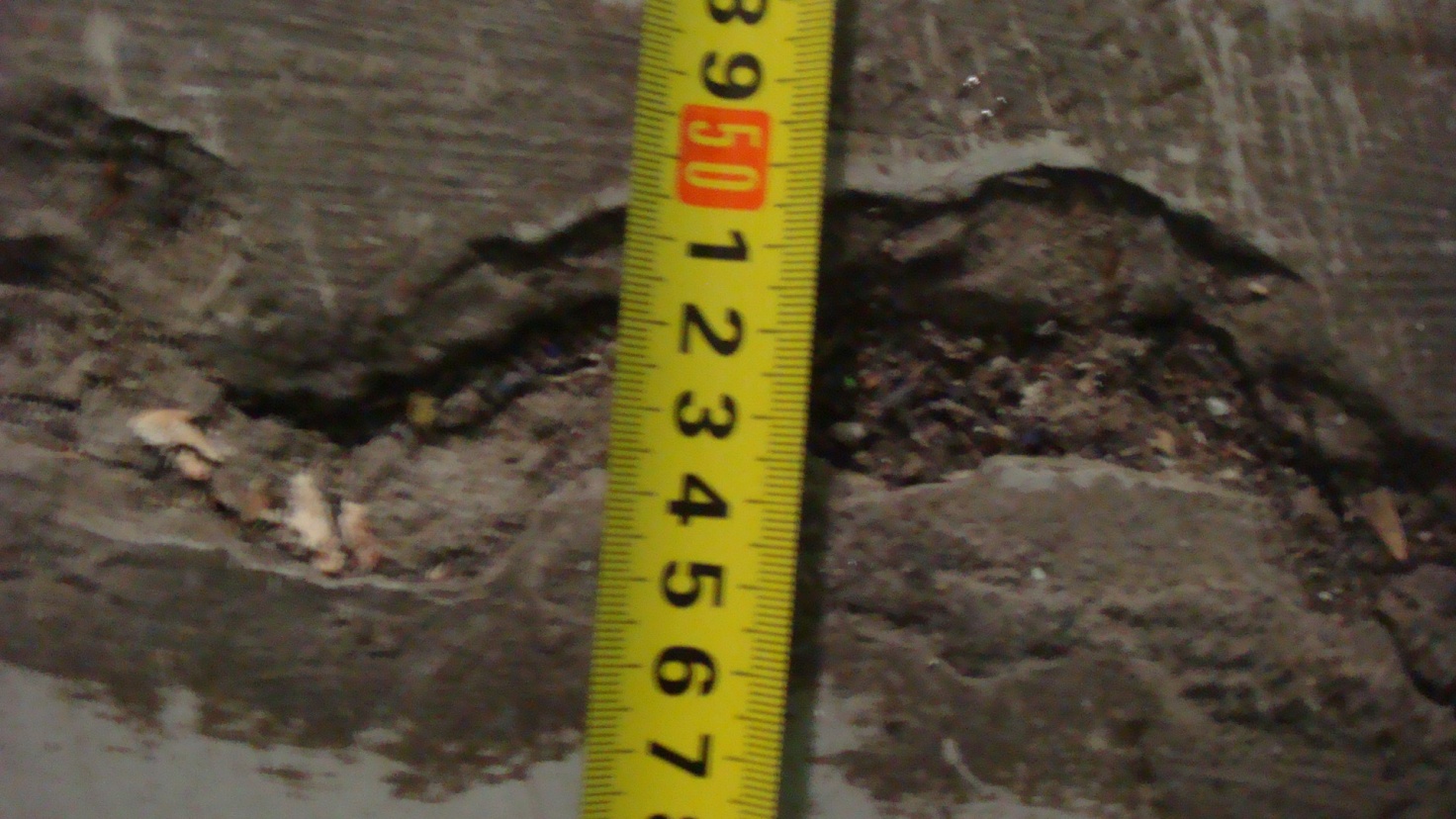

Фото№2. Измерение трещины в ж/б плите межэтажного перекрытия

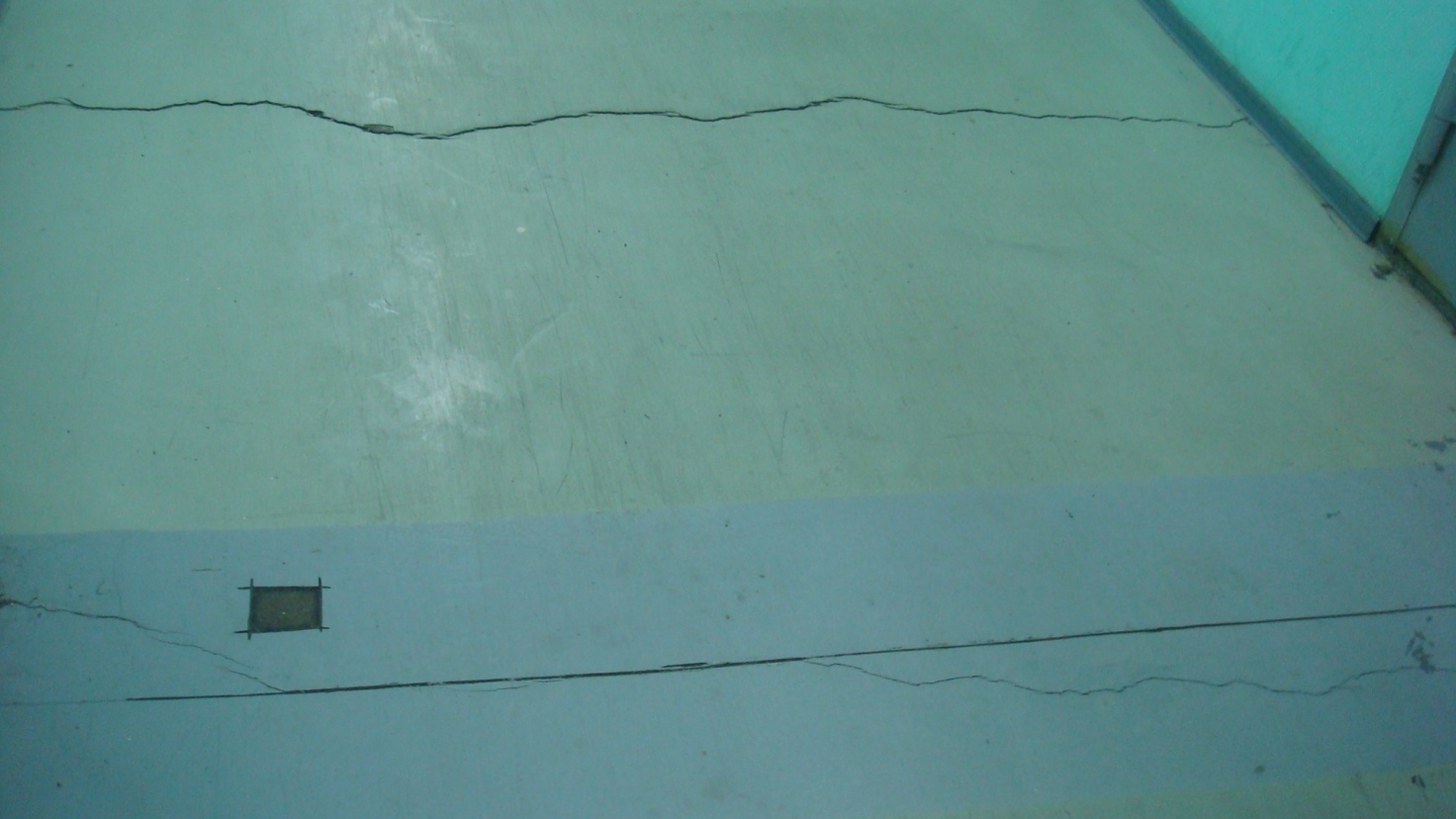

Фото №3. Раскрытие трещин в ж/б плите межэтажного перекрытия

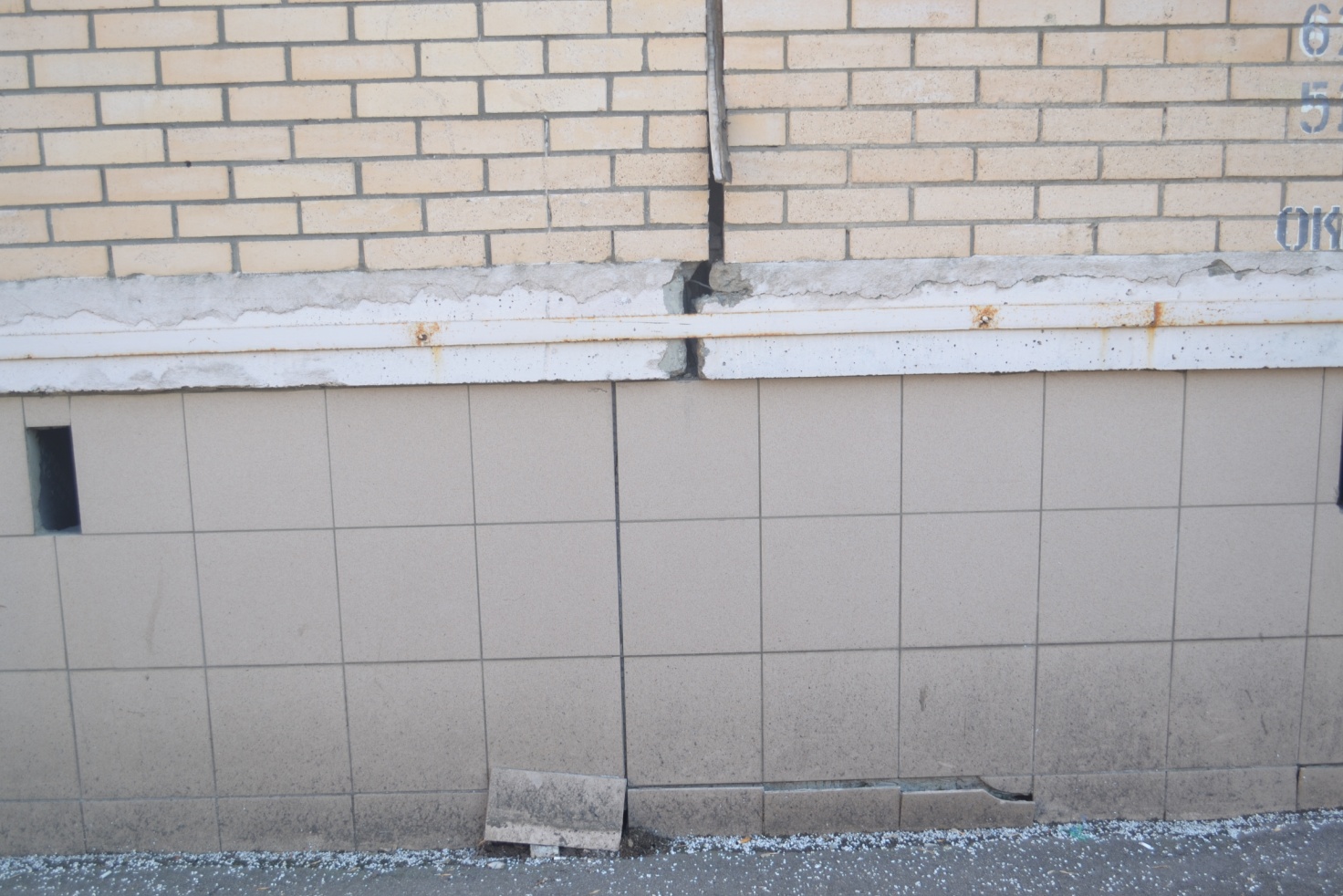

Фото №4. Отсутствие шва в цокольной части здания, облицованного керамической плиткой
Фото №5. Трещина по внутренней стене, параллельной фасадной ограждающей стене

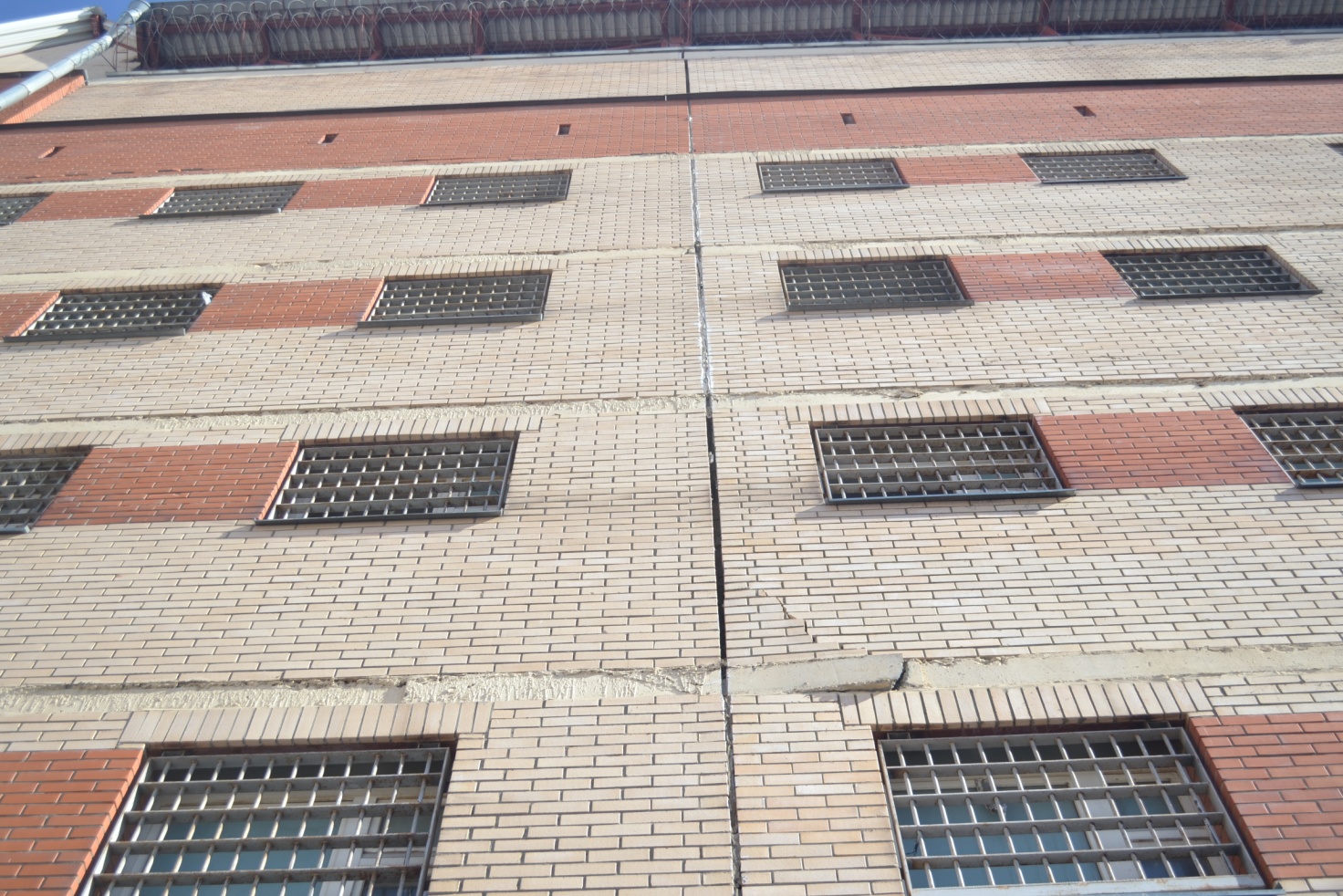

Фото №6. Деформационный (осадочный) шов по фасаду здания

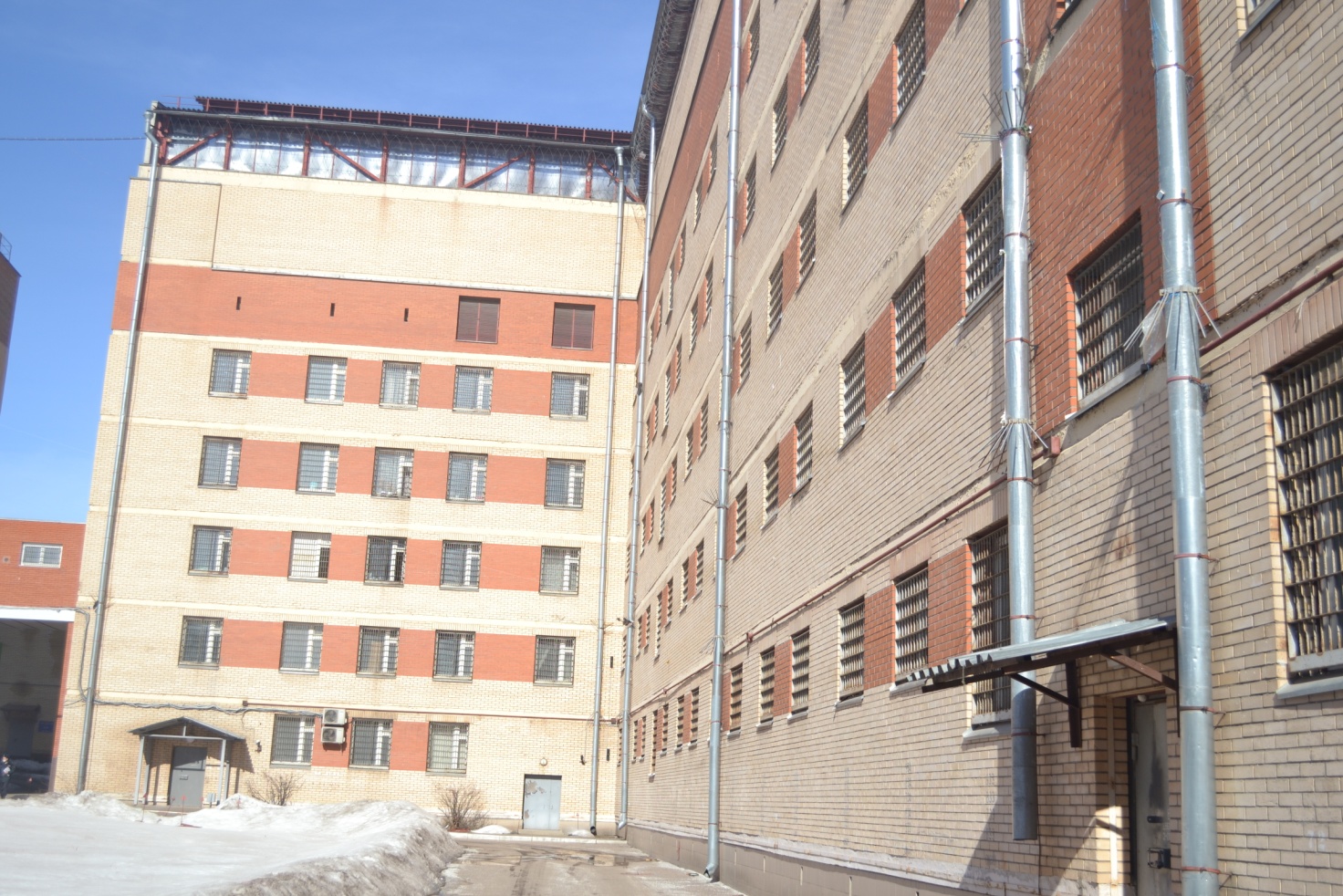

Фото №7. Фасад левого крыла со двора здания
Фото №8. Фасад правого крыла со двора здания

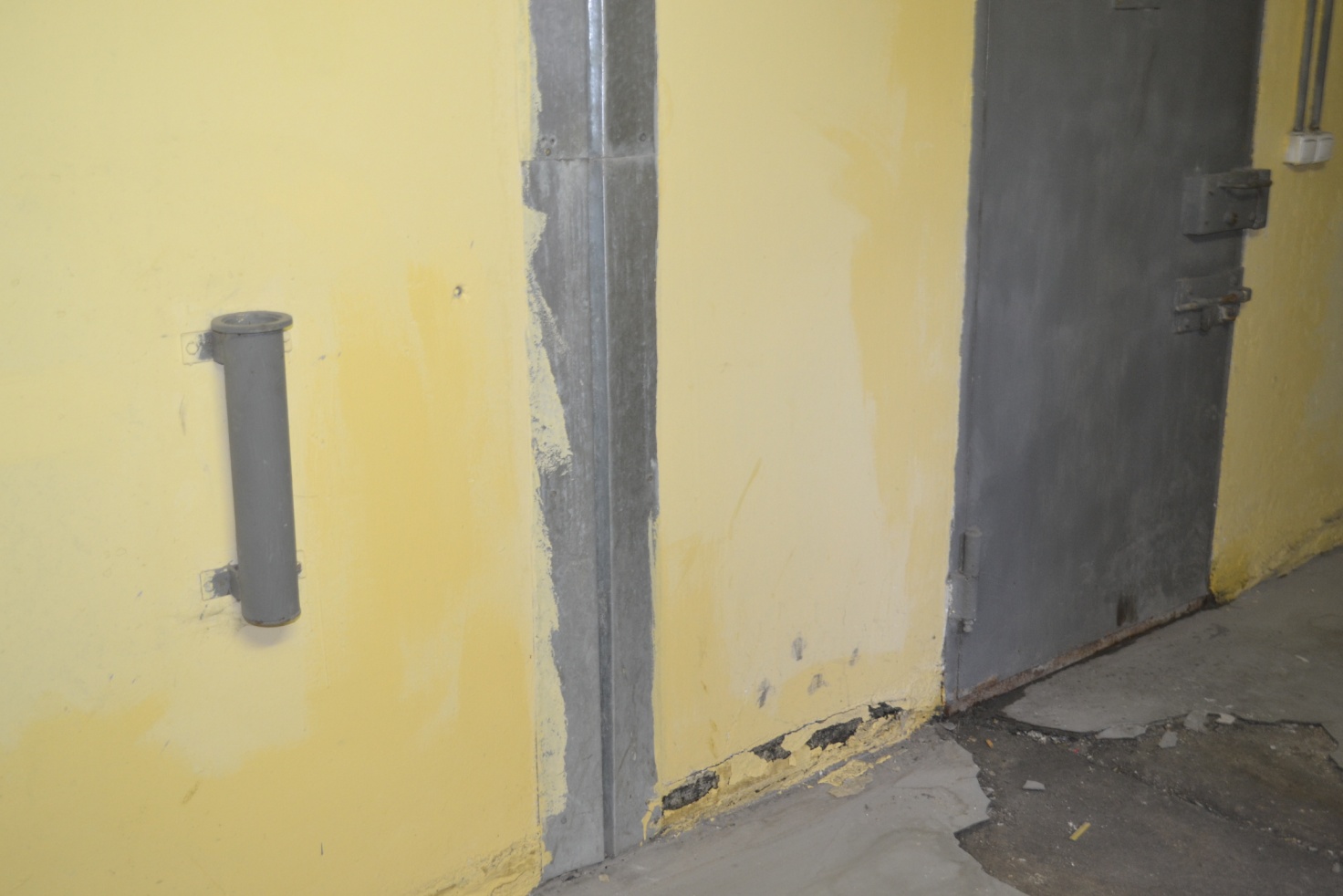

Фото №9. Стальной кожух закрывающий шов.

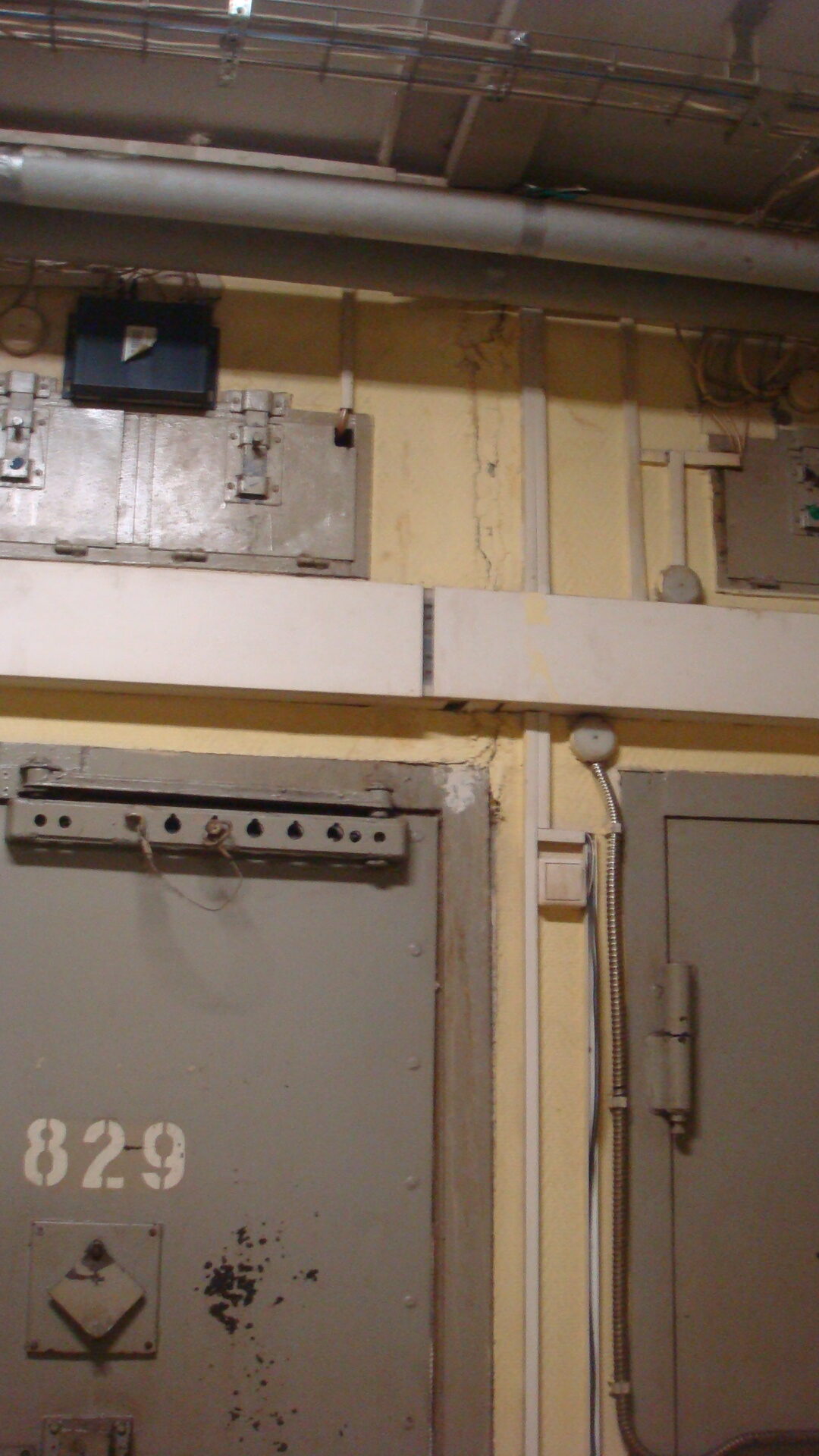

Фото №10. Шов в стене закрыт стальным кожухом, в плите перекрытия прорезан снизу
Фото №11. Гипсовый маяк вверху помещения верхнего этажа
Фото №12. Гипсовый маяк внизу помещения верхнего этажа
Фото №13.
Фото №14. Смещение шва от центра (должен быть по центру между балок)
Фото №15. Трещина в ж/б плите перекрытия по дверному проёму
Фото №16. Трещина образовалась в результате отсутствия прорези в верхней части.

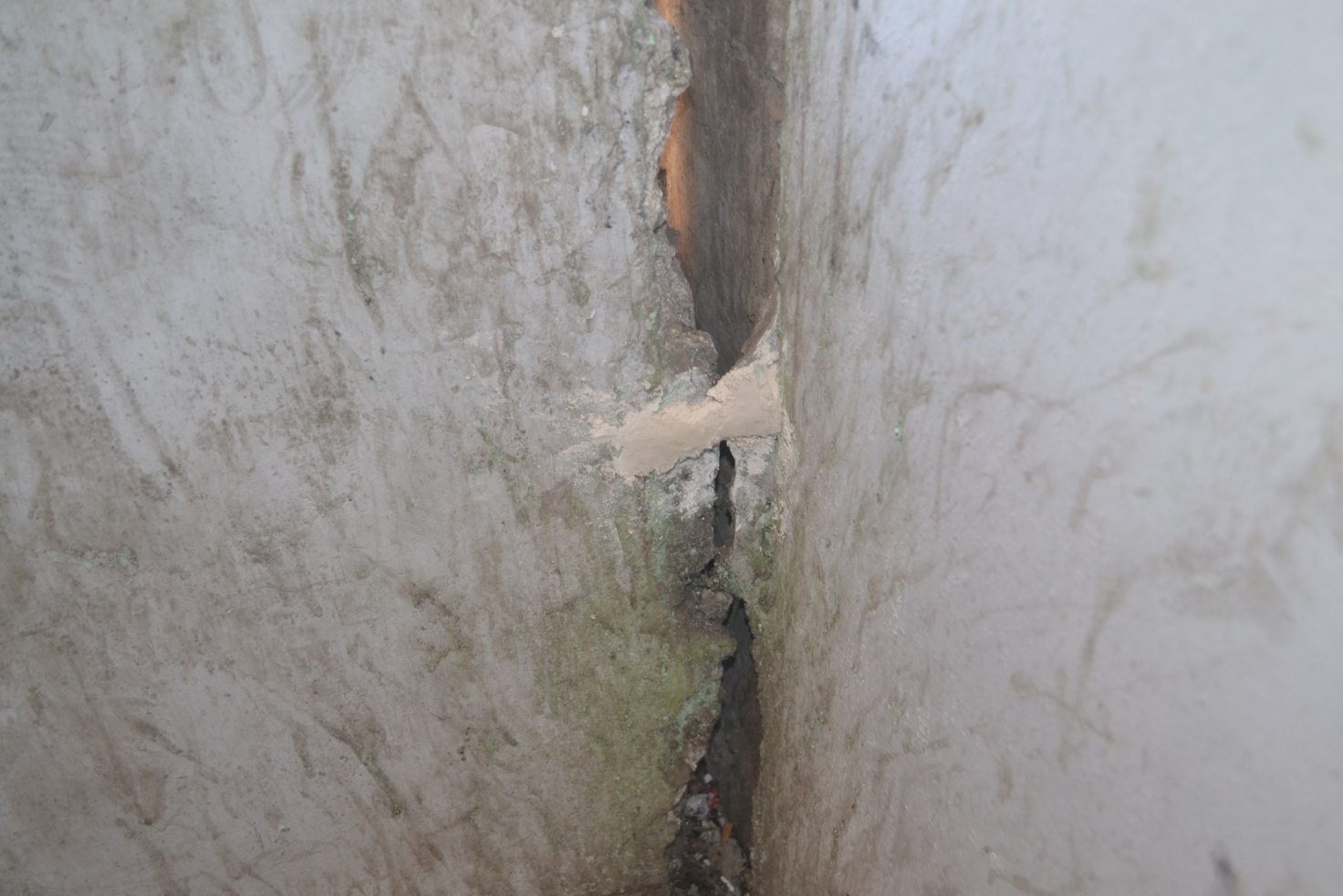

Фото№17. Раскрытие трещины во внутренней стене
