1. Общая информация об объекте
| Параметр | Значение |
|---|---|
| Местоположение | Город Арзамас, Морозовка, Территория профилактория, д. 2 |
| Тип объекта | Сценический комплекс (арочный навес + подиум) |
| Год возведения | 2025 г. |
| Климатический район | I ветровой, III снеговый; средняя температура -35 °C |
| Сейсмичность | < 6 баллов (неопасная зона) |
| Конструктивный тип | Каркасный металл‑дерево (металлические стойки и арочные балки, деревянный настил) |
2. Цель и задачи экспертизы
- Оценка надёжности конструктивных элементов и устойчивости навеса.
- Проверка несущей способности в условиях снеговой и ветровой нагрузки.
- Идентификация дефектов, влияющих на эксплуатационную безопасность.
- Формирование рекомендаций по поддержанию и усилению конструкции, если требуется.
3. Методика обследования
- Подготовительные работы – анализ доступной проектной и технической документации (технические данные, чертежи).
- Предварительное визуальное обследование – контроль внешних признаков повреждений, дефектов и деформаций.
- Детальное инструментальное обследование – линейные измерения с помощью лазерного дальномера, рулетки и штангенциркуля; фотосъёмка.
- Поверочные расчёты – сравнение фактических нагрузок с максимально допустимыми по СП 20.13330.2016, 64.13330.2017 и ГОСТ 31937-2011.
- Составление отчёта – обобщение данных, выводы и рекомендации.
4. Сведения о специалисте
- ФИО – Б. А. Хван
- Квалификация – высшее техническое образование, 11 лет опыта в строительных экспертизах.
5. Перечень использованного оборудования
| № | Оборудование | Функция | Срок действия поверки |
|---|---|---|---|
| 1 | Лазерный дальномер | Линейные измерения | 17.01.2025 – 16.01.2026 |
| 2 | Рулетка 5 м | Линейные измерения | 15.04.2025 – 14.04.2026 |
| 3 | Металлическая линейка | Линейные измерения | 28.03.2025 – 27.03.2026 |
| 4 | Штангенциркуль | Точные измерения | 24.04.2025 – 23.04.2026 |

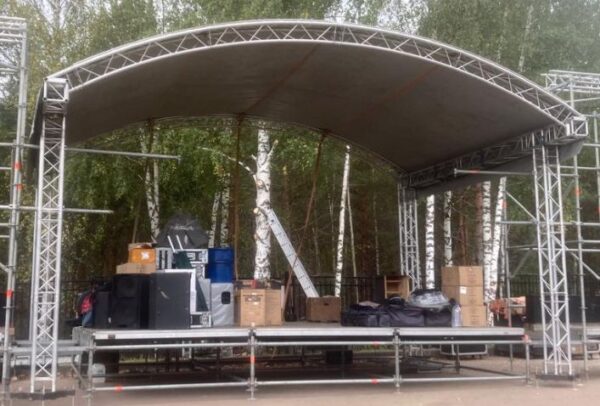

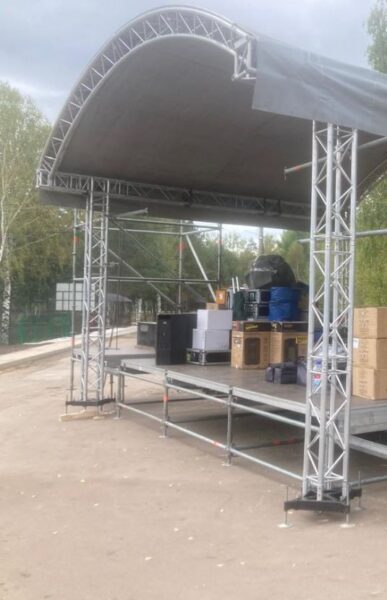

6. Характеристика конструкции
| Элемент | Размеры | Материал | Конструктивная особенность |
|---|---|---|---|
| Стойки | 150 × 150 мм | Металл | Поддерживают арочный каркас |
| Арочные балки | 3,714 – 3,426 м (ширина) | Металл | Формируют навес с высотой 4,724 м |
| Подиум | Каркас из металлических стоек и балок, деревянный настил | Металл/дерево | Предоставляет сценическое пространство |
| Навес | 4,937 × 7,047 м (план) | Металл | Площадь ~ 34,6 м² |
7. Нагрузки и расчёты
7.1 Снеговая нагрузка
- Расчётное значение – 1,6 кН/м² (163,2 кгс/м²).
- Площадь нагрузочного элемента – 6,524 м².
- Реальная нагрузка – 1 490,6 кг.
- Сравнение – 1 490,6 кг < 1 800 кг (макс. допустима).
7.2 Ветровая нагрузка
- Площадь воздействия – 4,0 м².
- Реальная нагрузка – 131,34 кг.
- Сравнение – 131,34 кг < 1 000 кг (макс. допустима).
Вывод: несущая способность навеса и подиума полностью удовлетворяет нормативным требованиям для текущей эксплуатации.
8. Выводы экспертизы
- Техническое состояние – конструкция находится в категории работоспособное (не требуется срочных ремонтных работ).
- Насущная нагрузка – обе основные нагрузки (снеговая и ветровая) находятся ниже максимально допустимых значений, обеспечивая достаточную безопасность.
- Дефекты – в ходе осмотра не обнаружено признаков снижения несущей способности: нет видимых трещин, деформаций или ослаблённых соединений.
- Рекомендации – регулярный контроль (не реже одного раза в полгода) и проверка крепёжных элементов. При изменении функциональных требований (увеличение нагрузки) необходимо провести дополнительные расчёты и, при необходимости, усиление конструкции.
9. Заключение
Сценический комплекс «ARC ROOF 6×4» в городе Арзамас технически соответствует требованиям безопасности и эксплуатационным стандартам. Экспертиза подтверждает его работоспособность и надёжность. Дальнейшее безопасное использование возможно без ограничений, при условии соблюдения графика профилактических проверок и выполнения рекомендаций по поддержанию крепёжных соединений.
