Так как улица Чкалова является центральной улицей для указанного поселка, и одной из центральной водоотводной канавой / кюветом для примыкающих водоотводных канав, обслуживающих прилегающие территории соседних улиц.
Ширина проезжей части (двух полос) 7м. и оборудована трапецеидальным сечением канав и кюветов по обеим сторонам.

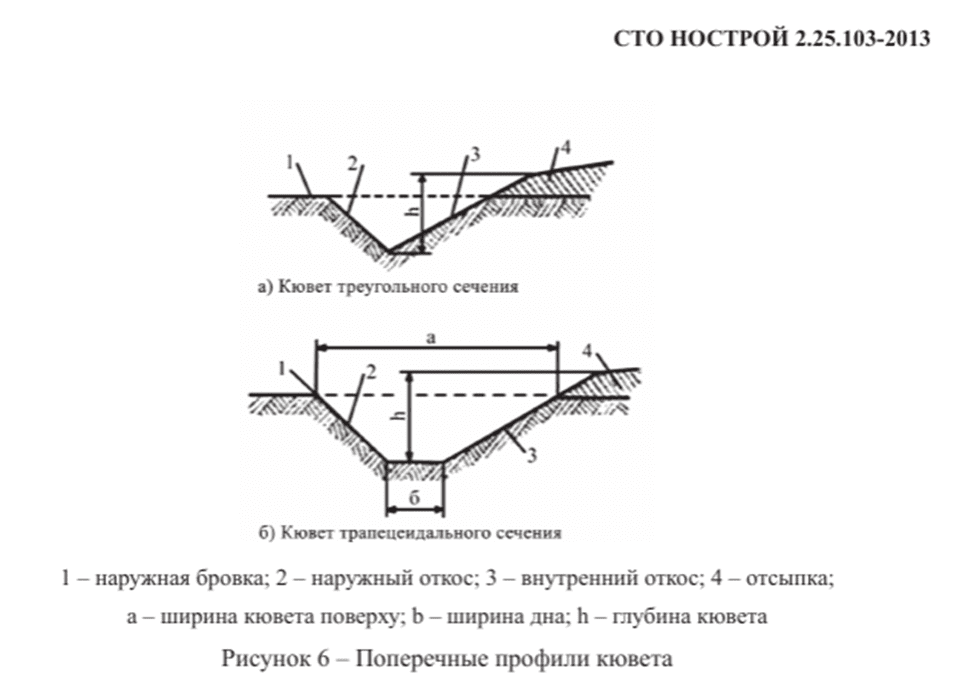

Водоотводная канава/кювет должны соответствовать СТО НОСТРОЙ 2.25.103-2013
Глубина кювета задается проектом в зависимости от ширины земляного по-
лотна и характера грунта. При ширине полотна более 11 м кюветы должны иметь глуби-
ну в пределах от 0,5 до 1,2 м, при ширине менее 11 м – от 0,4 до 0,9 м.
Уклон откосов кюветов назначается проектом. При устройстве кюве-
тов экскаваторами крутизна откосов устанавливается 1:1.5. При устройстве кюве-
тов автогрейдерами допускается назначать уклон внутреннего откоса 1:2 или 1:3.
Ширина дна трапецеидальных кюветов должна находиться в пределах
от 0,4 до 0,5 м.
Продольный уклон кюветов должен находиться в пределах от 0,005 до 0,05.
На участках с продольными уклонами от 0,002 до 0,003 в легкоразмываемых грунтах нагорные канавы следует укреплять сразу после их устройства.
При скоростях течения потока в канаве от 0,1 до 0,8 м/с канавы следует укреплять гидропосевом многолетних трав в соответствии с технологическими картами [5].
На основании СНиП 2.04.03-85
Пункта 5.5.3 Наименьшие размеры кюветов и канав трапецеидального сечения принимать: ширину по дну – 0,3м; глубину – 0,4м.
На съездах — размер отверстия металлических гофрированных труб следует
назначать от 0,50 м.
5.3.5 Основные размеры звеньев железобетонных труб:
а) внутренний диаметр цилиндрических и меньший диаметр конических изделий: 500, 600, 750, 800, 1000,
1200, 1250, 1400, 1500, 1600, 2000 мм;
б) отверстия прямоугольных труб: 1000, 1250, 1500, 2000, 2500, 3000, 4000 мм;
в) длина звена труб:
1) круглых — не менее 1000, кратно 500 мм;
2) прямоугольных — не менее 750, кратно 250 мм.
Наименьшую толщину стенки трубы следует устанавливать в 100 мм, а при диаметре трубы 500 мм и 750
мм — 80 мм, с учетом защитного слоя. Наименьшую толщину защитного слоя бетона следует устанавливать
согласно 5.6.1.6.
5.3.8 Внутренний диаметр труб из композитных материалов следует устанавливать: 500, 600, 750, 800,
1000, 1200, 1250, 1400, 1500, 1600, 2000 мм и более
обосновании), с учетом требований 5.2.1, 5.3.1.
IV Фото отчет
Фотоотчет: составлен по водоотводной канаве по ул. Чкалова от дома № 27 вниз по течению к водоприемному пожарному пруду напротив дома №9 с правой стороны от проезжей части в том же направлении.

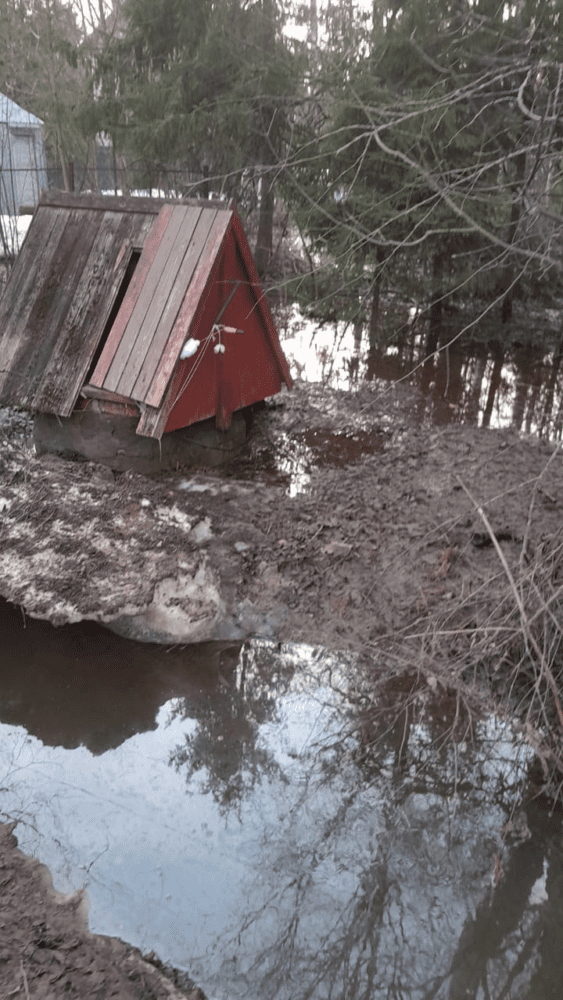

Водоотводная канава ул. Чкалова перед домом №27, территория двора дома №27 в момент подтопления
(фотоматериал предоставлен заказчиком)

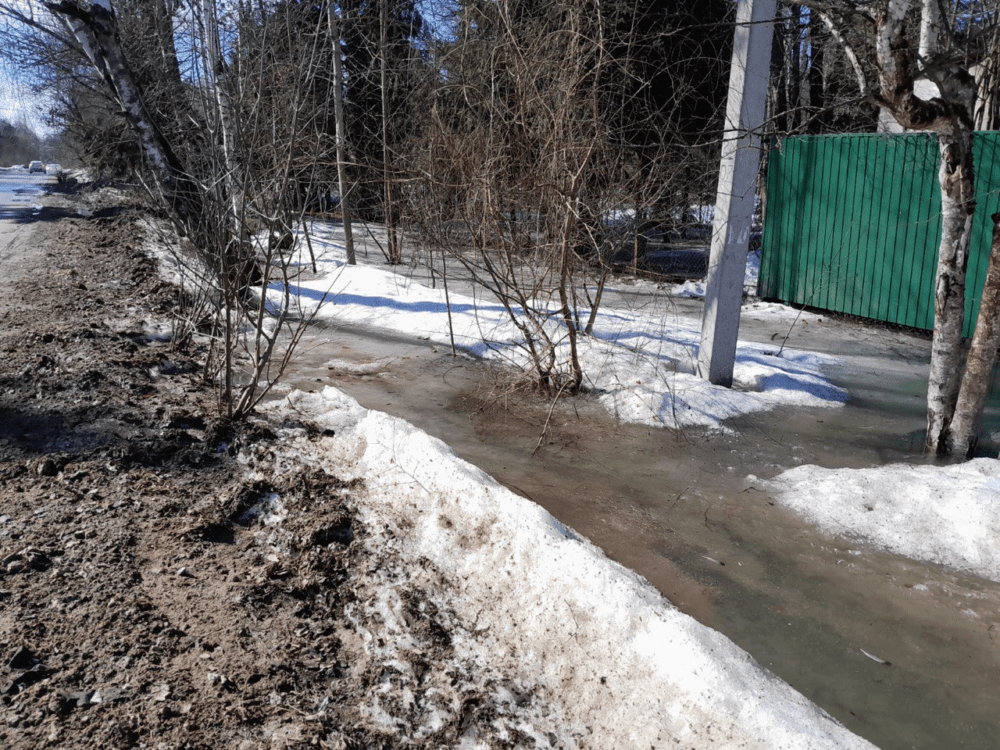

Водоотводная канава ул. Чкалова перед домом №25 в момент подтопления
(фотоматериал предоставлен заказчиком)

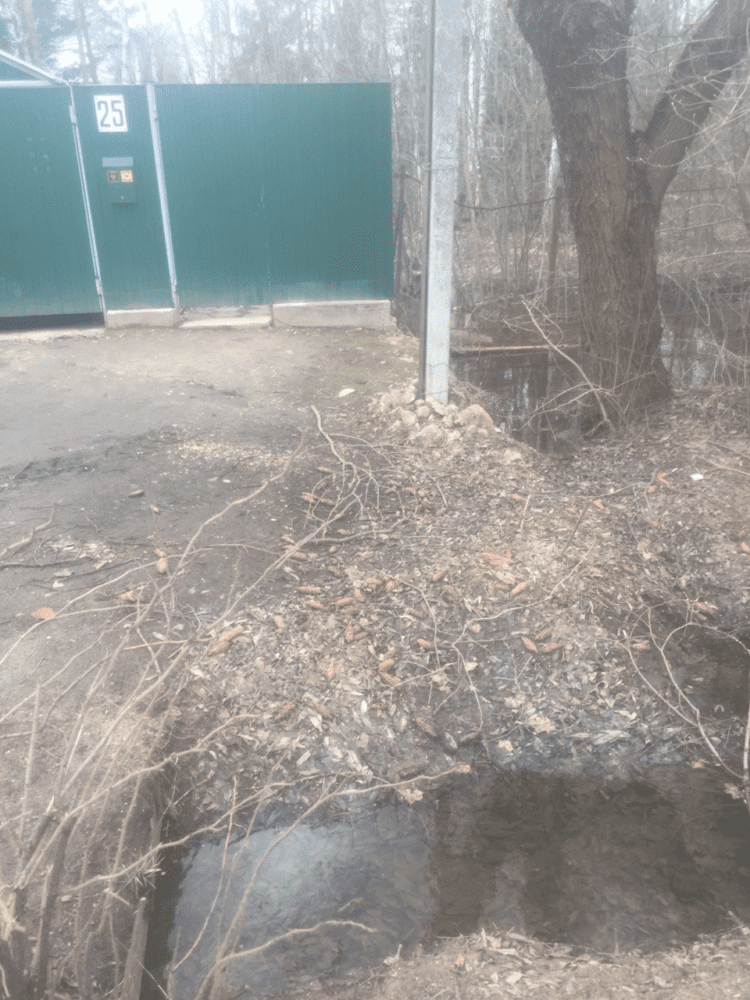

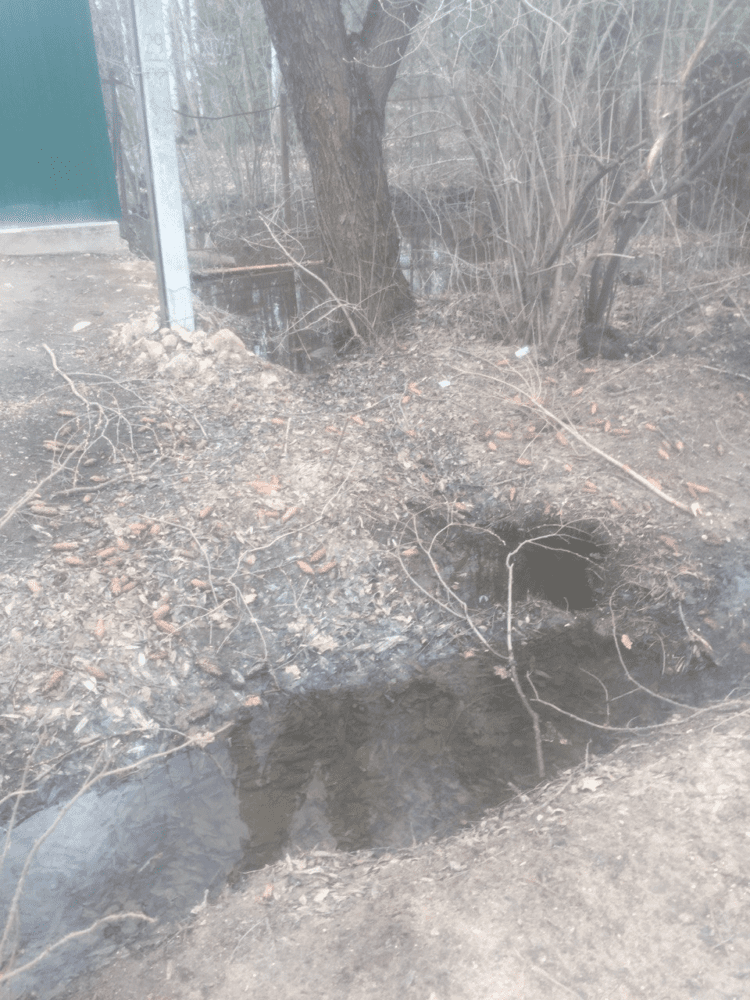

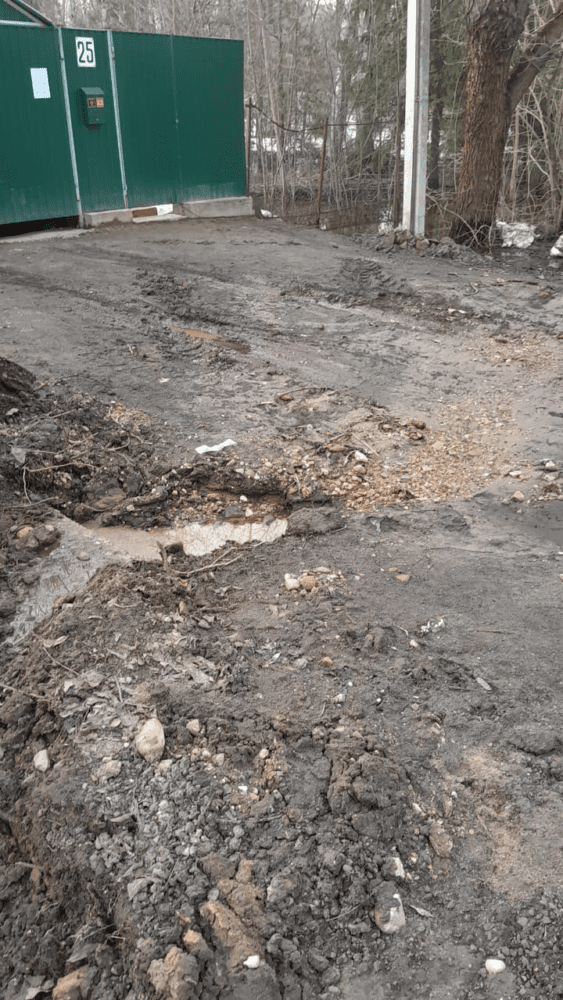

Водоотводная канава ул. Чкалова в близи дома №25
Водоотводная канава на ул. Чкалова между домами №25 и №23а в момент подтопления
(фотоматериал предоставлен заказчиком)

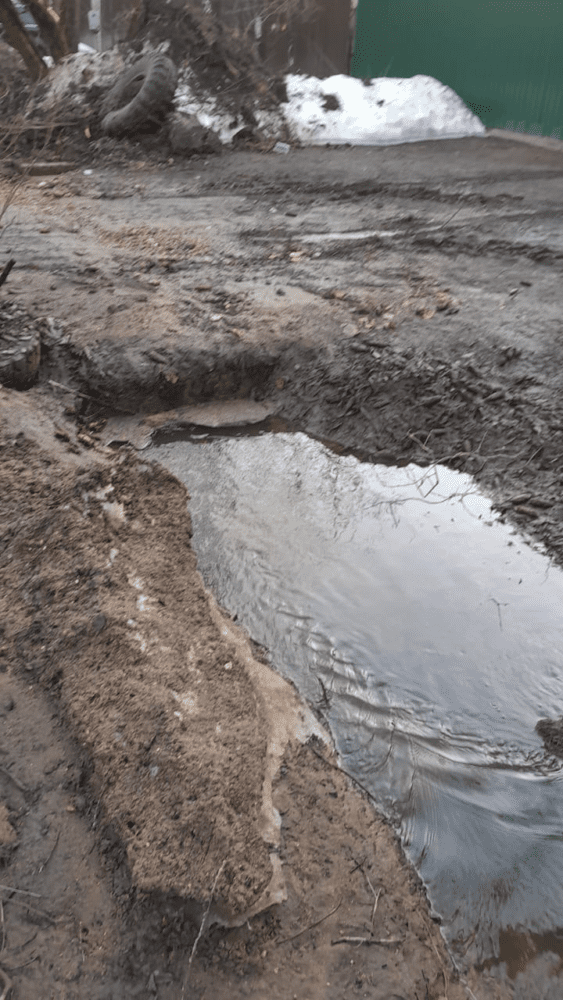

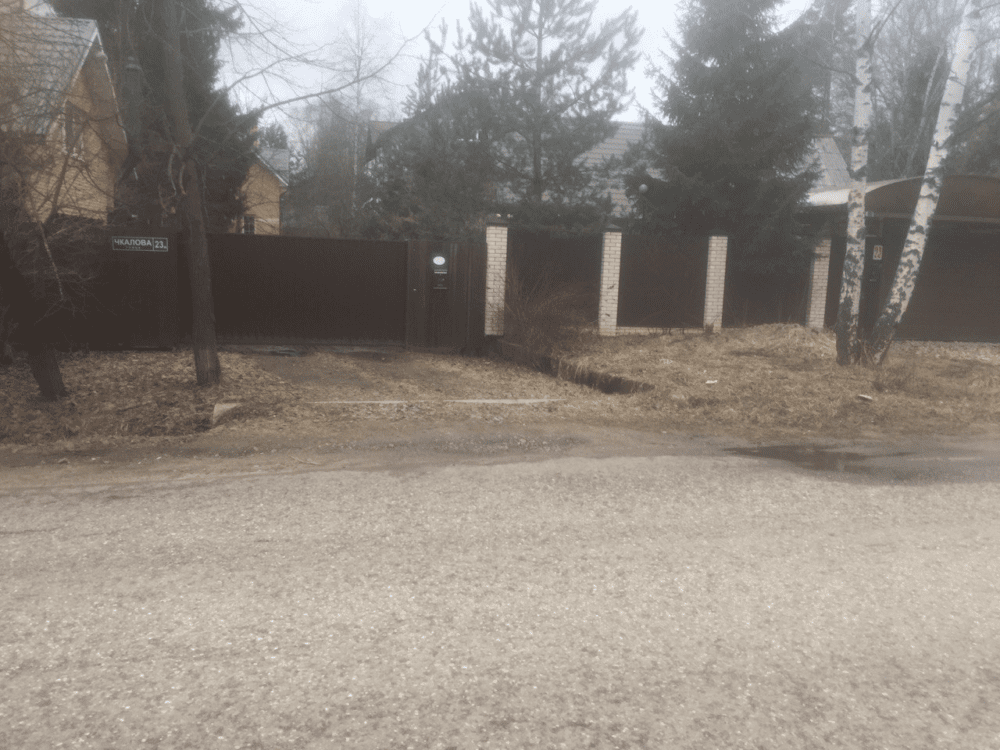

Водоотводная канава ул. Чкалова в близи домов №23 и №23а

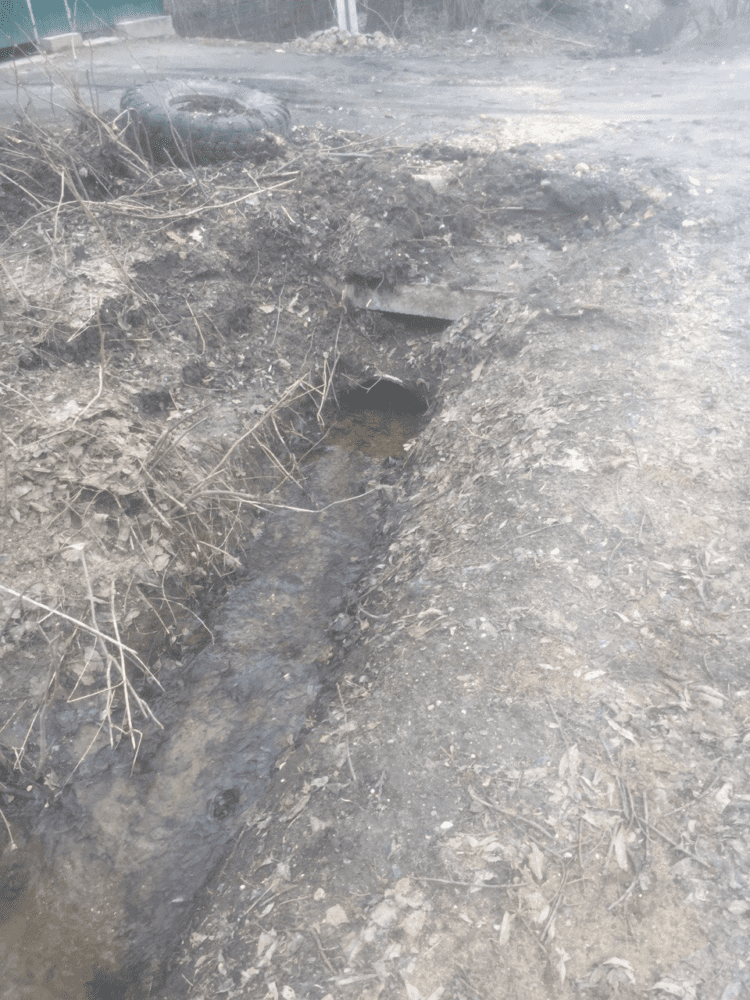

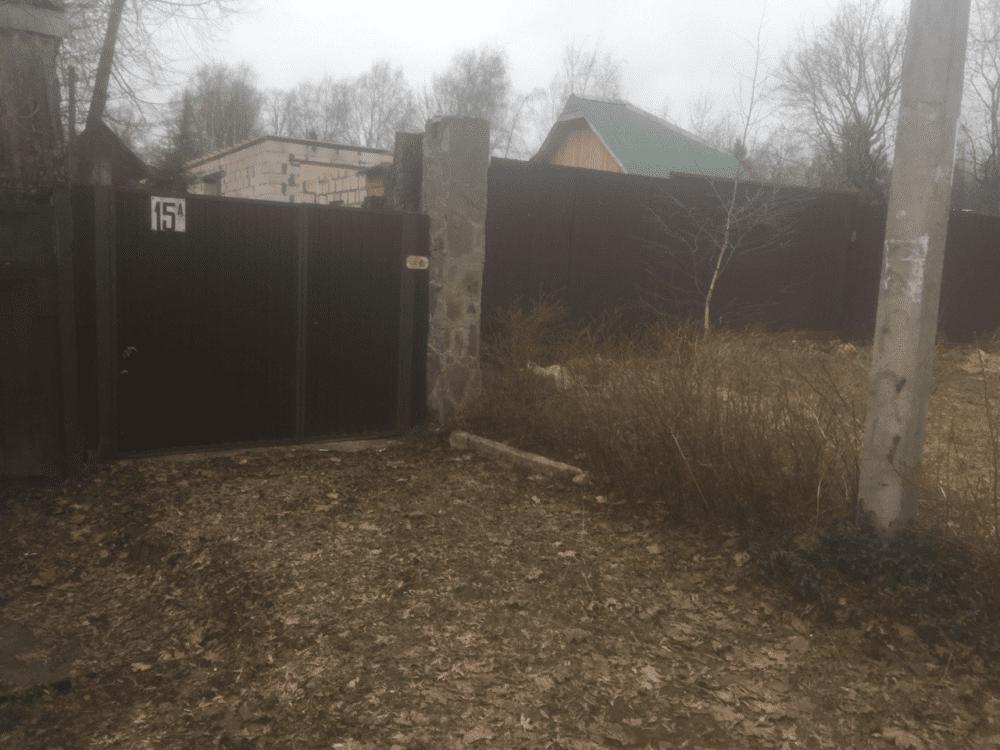

Водоотводная канава ул. Чкалова в близи дома №15а

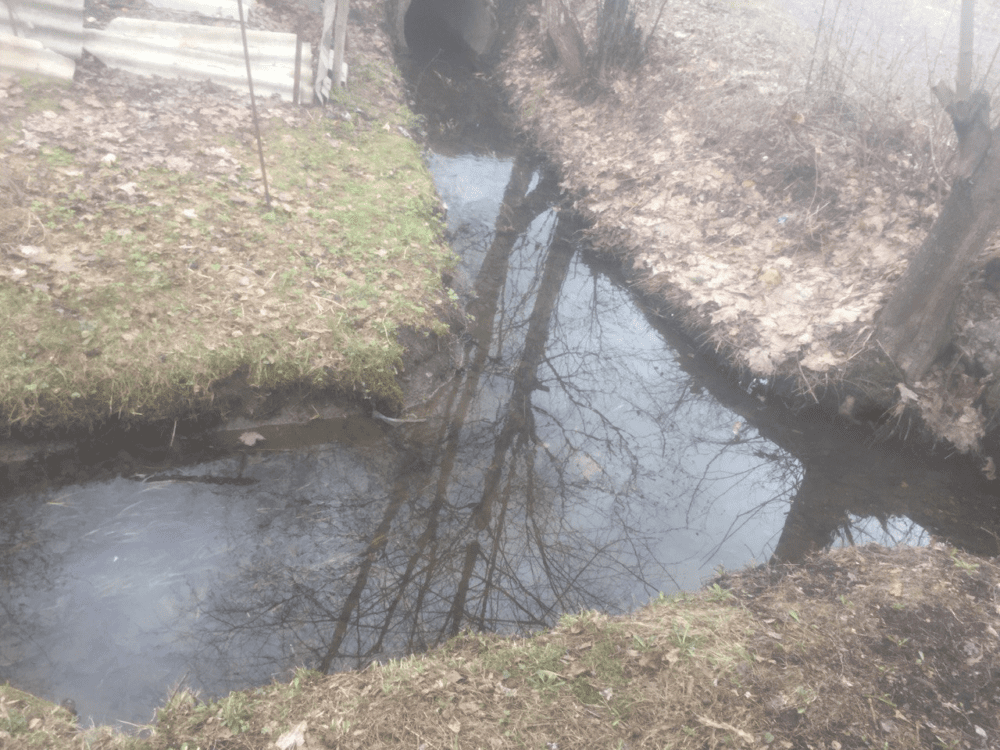

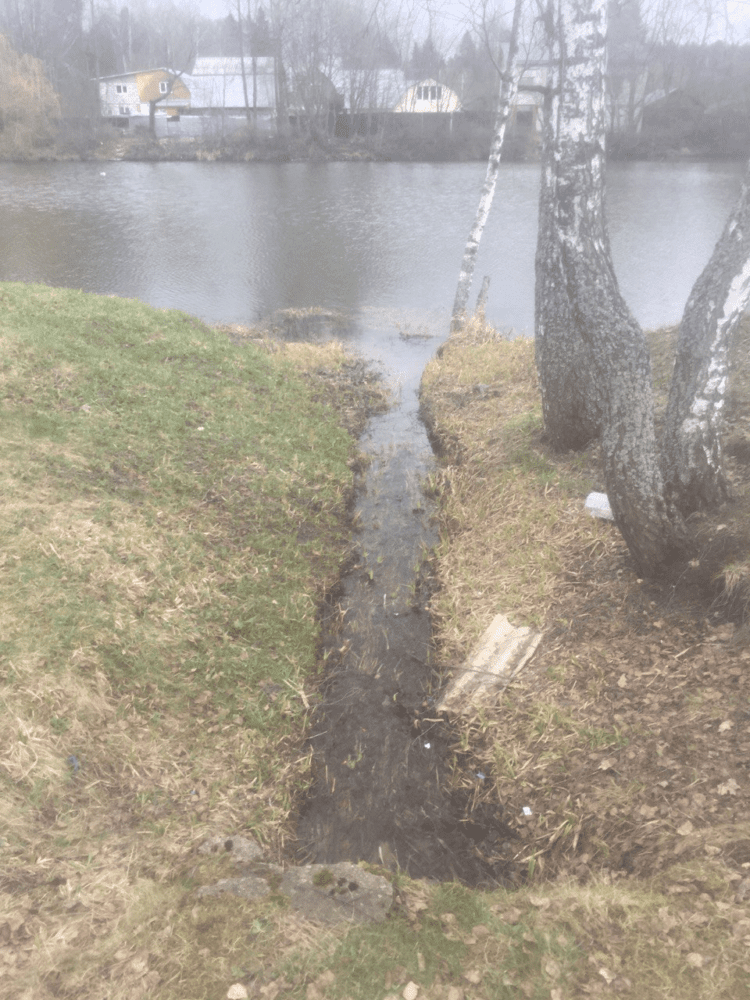

Водоотводная канава ул. Чкалова в близи дома №9 пересечение проезжей части к приемнику поверхностных вод (пожарному водоему)
V . Вывод
Основываясь на результат проведенного обследования водоотводной канавы/канала трапецеидального типа установлено:
— заиливание водоотводной канавы/канала по всей протяженности;
— заиливание и частичное разрушение труб на съездах с проезжей части к домам №25, 25а, 23, 23а, 15а;
— отсутствие укреплений гидропосевом многолетними травами.
Все вышеперечисленные нарушения приводят к регулярным подтоплениям прилегающих территорий вдоль ул. Чкалова.
Водоотводная канава/канал трапецеидального типа является технически не исправным.

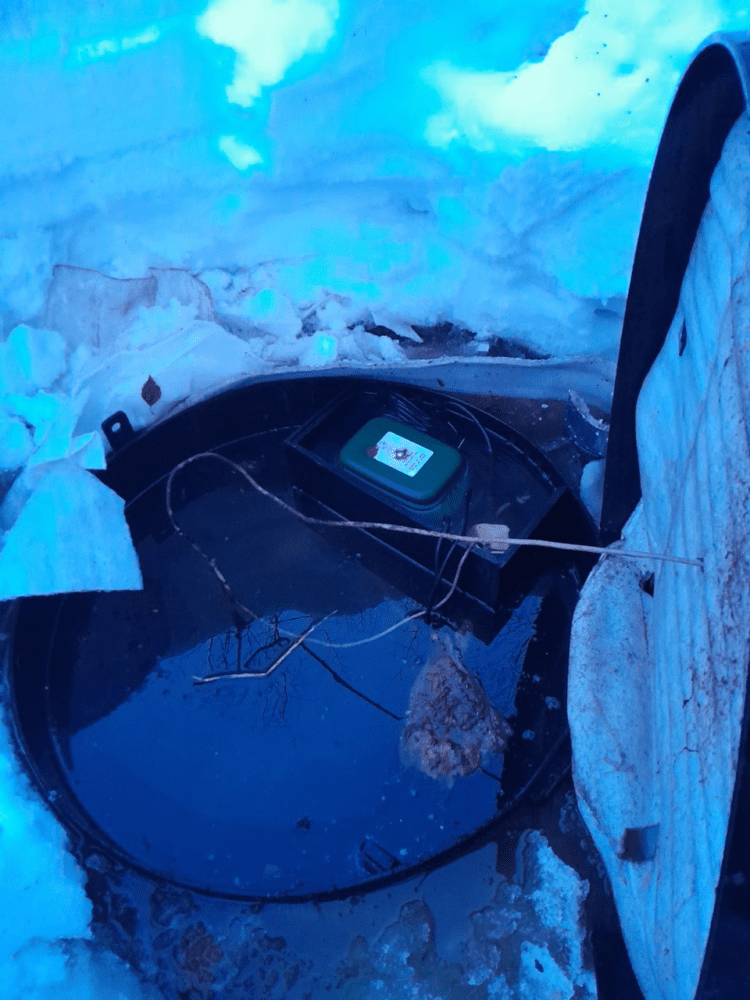

В результате подтопления дворовой территории дома №27 зафиксирован факт затопления станции очистки сточных вод бионик 5.
Рекомендации
В избежание подтопления прилегающих территорий вдоль ул. Чкалова произвести реконструкцию существующей водоотводной канавы/ канала по регламенту установленному СТО НОСТРОЙ 2.25.103-2013
8.2 Устройство кюветов, нагорных и продольных водоотводных канав
8.2.2.1 К подготовительным работам при устройстве кюветов, нагорных и
продольных водоотводных канав относятся:
— расчистка поверхности грунта в пределах строящегося объекта в соответ-
ствии с ППР;
— разбивка осевой линии кюветов или канав в соответствии с ППР;
— устройство временных подъездных путей.
При устройстве кюветов, нагорных и продольных водоотводных канав должны выполняться следующие основные работы:
— разработка кювета по 8.2.2.4 – 8.2.2.7 или канавы по 8.2.2.8 –8.2.2.11;
— укрепление стенок и дна кювета по 8.2.2.12 или канавы по 8.2.2.13 – 8.2.2.14;
— устройство перепадов и энергогасителей по 8.2.2.15.
Укрепление кюветов следует производить:
— засевом трав после завершения планировки грунта по технологическим картам [5];
— черноземными смесями по технологическим картам [5];
— мощением бетонными и железобетонными изделиями в клетку с одерновкой по технологическим картам [5];
— георешетками по ОДМ 218.05.003-2010 [2];
— специальным геотекстилем или геоматами по ОДМ 218.05.003-2010 [2];
— цементобетонной плиткой по технологическим картам [5];
— габионными конструкциями по методическим рекомендациям [6];
— монолитным цементобетоном по технологическим картам [5];
— цементобетонными сегментами по технологическим картам [5];
— литой асфальтобетонной смесью по технологическим картам [5];
Конкретный вид укрепления должен быть указан в проекте.
8.2.2.13 На участках с продольными уклонами от 0,002 до 0,003 в легкоразмываемых грунтах нагорные канавы следует укреплять сразу после их устройства.
8.2.2.14 При скоростях течения потока в канаве от 0,1 до 0,8 м/с канавы следует укреплять гидропосевом многолетних трав в соответствии с технологическими картами [5]. При скорости течения потока от 0,8 до 3,0 м/с водоотводные канавы следует укреплять габионными конструкциями в соответствии с методическими рекомендациями [6]. При скоростях потоков свыше 3 м/с канавы следует укреплять сборными железобетонными плитами по ГОСТ 21924.2, монолитным бетоном по ГОСТ 26633, который укладывают на подготовленное песчаное основание в соответствии с тех нологическими картами [5].
8.2.2.15 При уклонах местности более 0,005 в канавах следует устраивать перепады и энергогасители в виде колодцев из сборного бетона по ГОСТ 8020. Монтаж на месте выполняется автомобильными кранами. Стыки элементов заделывают цементным раствором или полимерно-битумными герметизирующими материалами (см. 5.1.5). Провести отдельное техническое заключение с указанием причин выхода из строя компрессора станции очистки сточных вод бионик 5.
