Выполнено обследование обследованию детских игровых площадок, расположенных на соответствие требованиям действующих нормативно-правовых актов (ГОСТ, СП), соответствие конструкции оборудования требованиям безопасности, в том числе по ТР ЕАЭС 042/2017.
Детский игровой комплекс «Горка» представляет собой модульную сборно-разборную конструкцию, состоящую из трех башен с крышами и соединенных между собой подвесным мостом и вертикальной полипропиленовой сеткой для лазания. К башне 1, с крышей первого типа, с высотой площадки 1550 мм, пристроены: лестница, горка, фанерные ограждения, ограждение в виде перекладин и вертикальная лестница. К башне 2, с крышей второго типа, с высотой площадки 1250 мм, пристроены: фанерное ограждение, перекладина, поручни, ограждение в виде перекладин, альпинистская стенка с отверстиями для рук и ног. К башне 3, с крышей второго типа, с высотой площадки 5250 мм, пристроены: лиана, вертикальный шест без спирали с креплением в виде дуги, перекладина, поручни, ограждение в виде перекладин, фанерное ограждение. Несущие столбы комплекса выполнены из клееного деревянного бруса сечением 100х100 мм и имеют скругленный профиль с канавкой посередине. Снизу столб заканчиваться металлическим оцинкованным подпятником диаметром 42 мм, который бетонируется в землю. Пол башни 2 и башни 3 выполнен из деревянной доски толщиной 40 мм. Пол башни 1 выполнен из противоскользящей влагостойкой фанеры толщиной 21мм. Крыши башен первого и второго типа состоят из 2-х скатов с волнообразной нижней гранью и 2-х фигурных фронтонов, выполненных из влагостойкой фанеры толщиной 15 мм. Горка состоит из каркаса, ската, бортиков, защитной секции и защитной перекладины. Каркас горки выполнен из металлической трубы сечением 50х25 мм. Горка имеет стартовый участок высотой 1550 мм, участок скольжения и конечный участок. Скат изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки. Бортики горки, выполненные из влагостойкой фанеры толщиной 21 мм высотой 150 мм. Защитная перекладина выполнена из металлической трубы диаметром 33 мм, побуждающая ребенка присесть и установлена на высоте 600 мм от уровня поверхности стартового участка горки. Защитная секция горки выполнена из влагостойкой фанеры толщиной 21 мм. Лестница высотой 1550 мм оснащена перилами, выполненными из деревянной доски толщиной 40 мм. Перила установлены от первой ступени. Ступени лестниц выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями одинаковое. Лиана состоит их 2-х наклонных дуг, выполненных из металлической трубы диаметром 42 мм и П-образных ступенек из трубы диаметром 33 мм. Вертикальный шест без дуги выполнен из металлической трубы диаметром 42 мм. Нижняя часть шеста бетонируется в землю. Альпинистская стенка должна быть выполнена из влагостойкой фанеры толщиной 21 мм. Ограждения башен выполнены из влагостойкой фанеры толщиной 21 мм. Перекладины вертикальной лестницы, перекладины, поручни, ограждение в виде перекладин должны быть выполнены из металлической трубы диаметром 25 и 33 мм. Подвесной мост состоит из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки выполнены из влагостойкой ламинированной фанеры толщиной 15 мм и доски толщиной 40 мм склеенных между собой, каждая ступень крепится к полиамидным канатам, диаметром 16 мм. Канат крепиться к перилам мостика, выполненных из металлической трубы сечением 60х30 мм. Страховочный мост выполнен из деревянной доски толщиной 40 мм. Вертикальная сетка выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки диаметром 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка крепиться к горизонтальному столу, выполненному из деревянного бруса сечением не менее 100х100 мм и к несущим столбам башен. Жесткая стенка для лазания сварена из трубы 23мм с шагом не менее 230мм, по торцам смонтированы металлические перекладины вертикальной лестницы, закрепленные на вертикальных стойках из брусьев.
Спортивный комплекс «Стенка» представляет собой конструкцию, состоящую из несущих столбов, установленных в три ряда, параллельно друг другу. В крайних рядах по три несущих столба, расположенных на равном расстоянии друг от друга, в среднем ряду по два столба. В каждом ряду несущие столбы в верхней части соединены балками и горизонтальными столбами. В верхней части расположена полипропиленовая сетка, проемы спортивного комплекса оснащены: шведскими стенками, гимнастическими кольцами, гибкой лестницей, вертикальным шестом, канатом, перекладиной и альпинистской стенкой для лазания с зацепами. Несущие вертикальные и горизонтальные столбы комплекса выполнены из клееного деревянного бруса сечением 100х100 мм и имеют скругленный профиль с канавкой посередине. Сверху столб должен заканчивается пластиковой заглушкой, снизу столб заканчивается металлическим оцинкованным подпятником диаметром 42 мм, который бетонируется в землю. Альпинистская стенка с зацепами выполнена из влагостойкой фанеры толщиной 21 мм. Канат полипропиленовый диаметром 40 мм подвешен на перекладине, выполненной из профильной трубы сечением 50х25 мм с раскосами из трубы диаметром 26 мм. Перекладина с гимнастическими кольцами выполнена из металлической профильной трубы сечением 50х25 мм, гибкой подвески и колец из пластика. Вертикальный шест выполнен из металлической трубы диаметром 42 мм. Нижняя часть шеста бетонируется в землю. Гибкая лестница состоит из армированного полипропиленового каната и пластиковых ступенек, закрепленных на металлической профильной трубе диаметром 50х25 мм. Балки, перекладины усиленные, перекладины шведской стенки выполнены из металлической трубы диаметром 25 и 33 мм. Натяжная сетка выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки диаметром 16 мм соединен между собой пластиковыми креплениями овальной формы.
Спортивный комплекс представляет собой пространственную устойчивую конструкцию, обеспечивающую безопасное движение детей в вертикальной и горизонтальной плоскости. Спортивный комплекс состоит из стоек, верхней балки, баскетбольного щита с кольцом, гимнастических колец, каната, лестницы для лазания, гибкой лестницы, выносной перекладины. Наклонные стойки выполнены из металлической трубы диаметром 48 мм и соединены в верхней части балкой из трубы диаметром 60 мм. Баскетбольный щит с металлическим кольцом выполнен из влагостойкой фанеры толщиной 21 мм. К кольцу крепится капроновая сетка. Баскетбольный щит крепится к одной из стоек комплекса при помощи кронштейна. Гимнастические кольца состоят из колец и гибких подвесов и крепиться к балке комплекса между баскетбольным щитом и канатом. Канат полипропиленовый диаметром 40 мм установлен между гимнастическими кольцами и лестницей для лазания. Лестница для лазания состоит из наклонных стоек, дугообразных вставок и ступеней-перекладин, выполненных из металлической трубы диаметром 33 мм. Лестница установлена между канатом и гибкой лестницей. Гибкая лестница состоит из армированного полипропиленового каната, пластиковых ступенек и установлена между лестницей для лазания и выносной перекладиной. Расстояние между ступенями одинаковым по всей высоте лестницы. Выносная перекладина выполнена в виде «П»образной перекладины с раскосами и крепится к стойке спортивного комплекса с противоположной стороны от баскетбольного щита.
Качели двухсекционные представляют собой конструкцию, обеспечивающую безопасное движение сиденья на подвесе. Качели состоят из боковых стоек из двух металлических труб, в верхней части изогнутых и скрепленных между собой и перекладины с двумя ребрами жесткости. Боковые стойки выполнены из металлической трубы диаметром 48 мм. Перекладина выполнена из металлической оцинкованной трубы диаметром 60 мм, ребра жесткости из трубы диаметром 42 мм. Гибкий подвес выполнен из оцинкованной стальной цепи, изготовленной методом контактной электросварки. К подвесу крепится плоское сиденье, выполненное из обрезиненного металла.

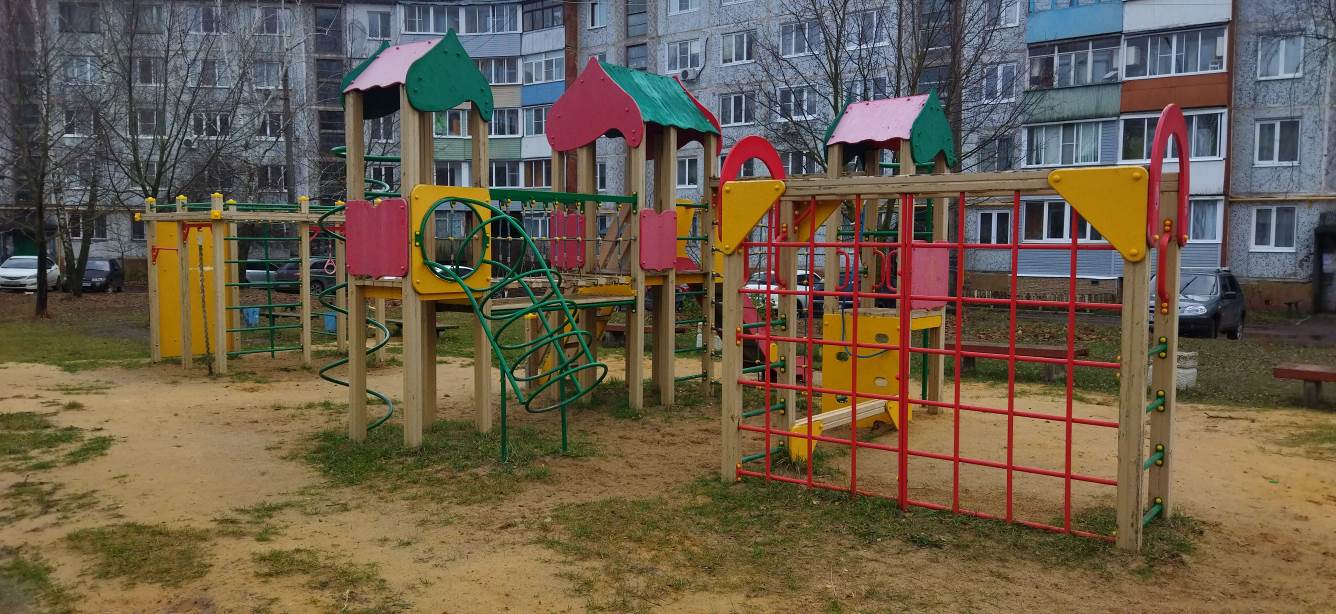

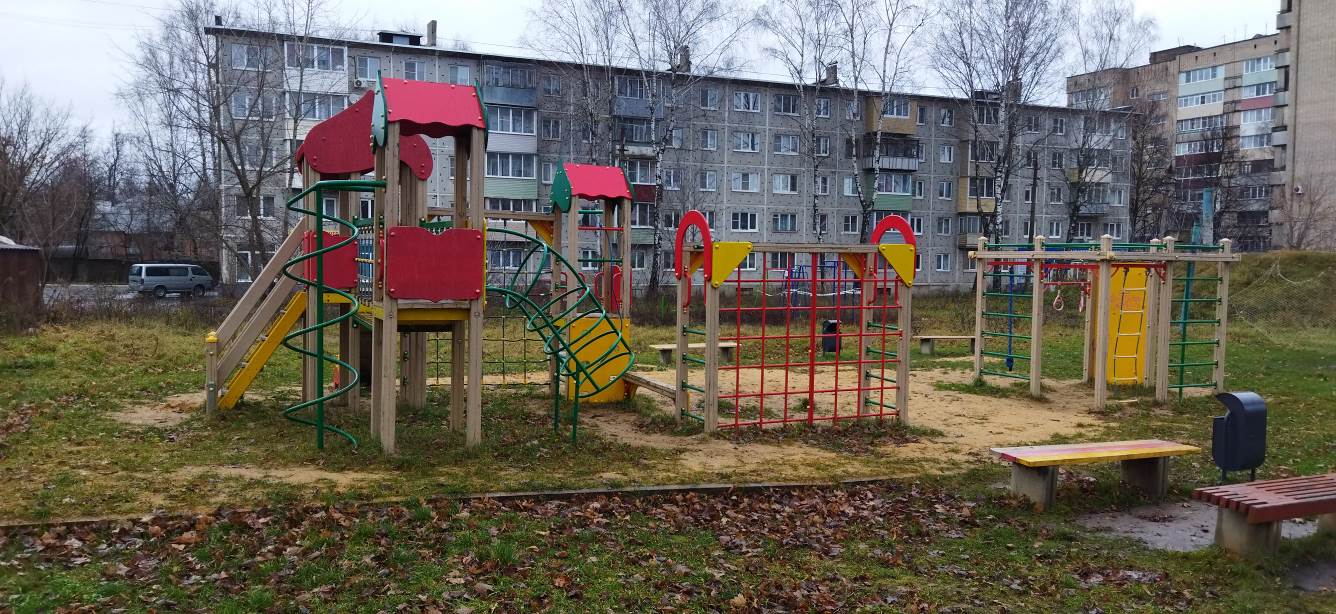

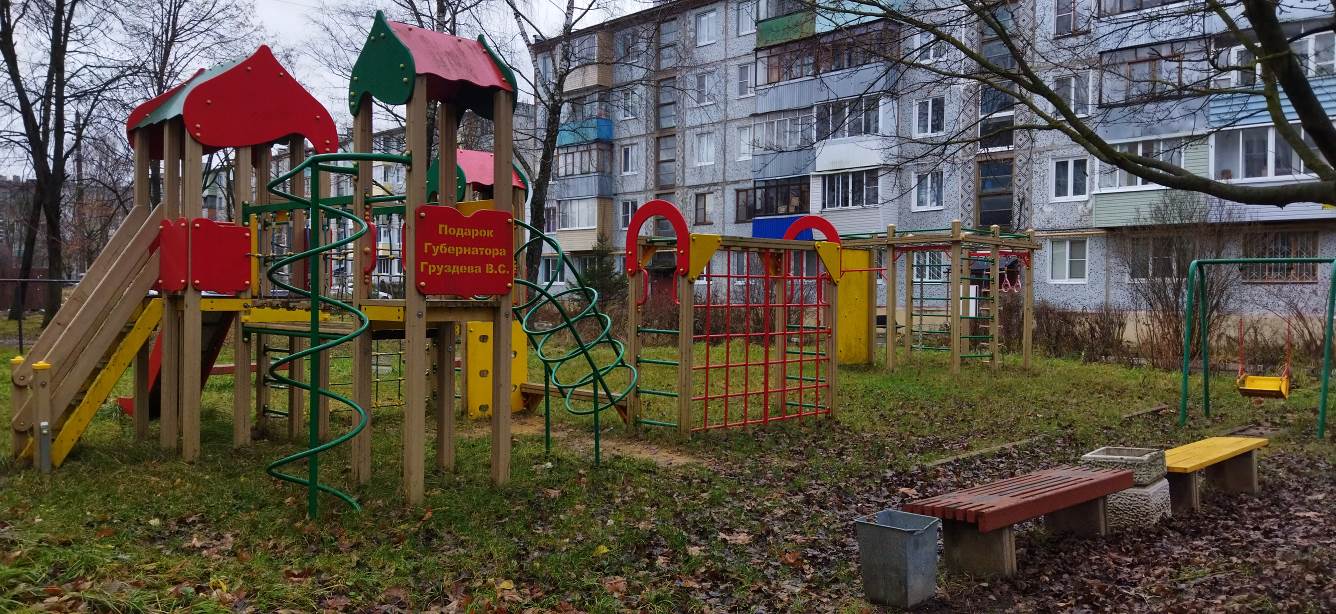

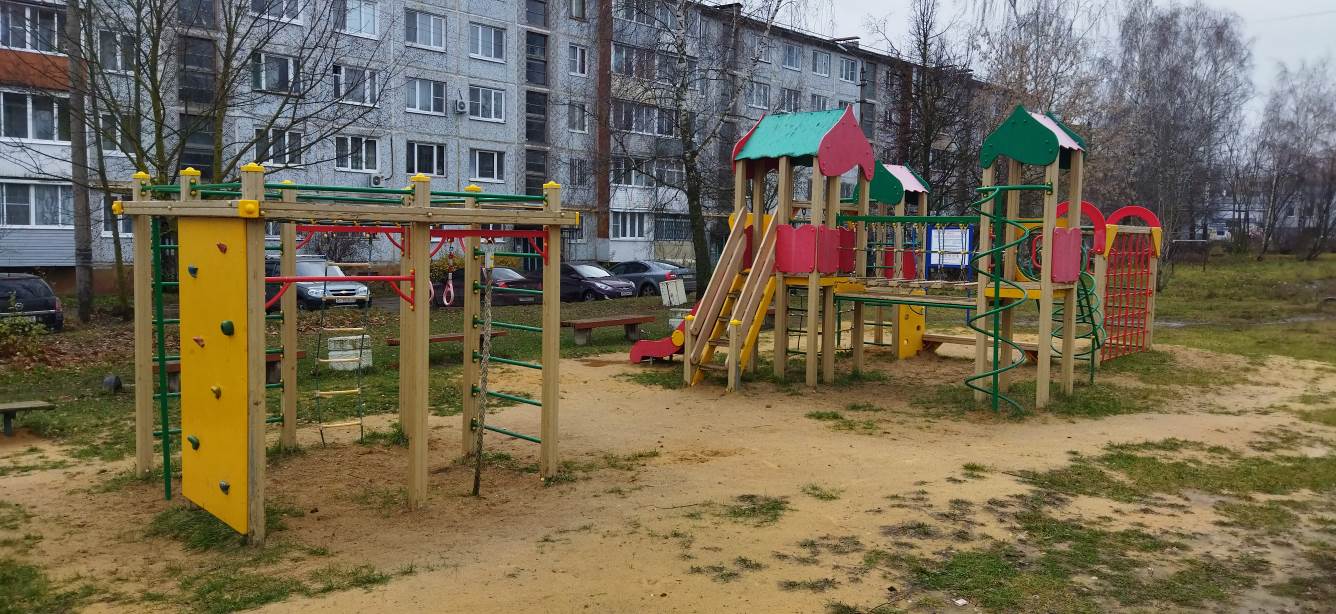

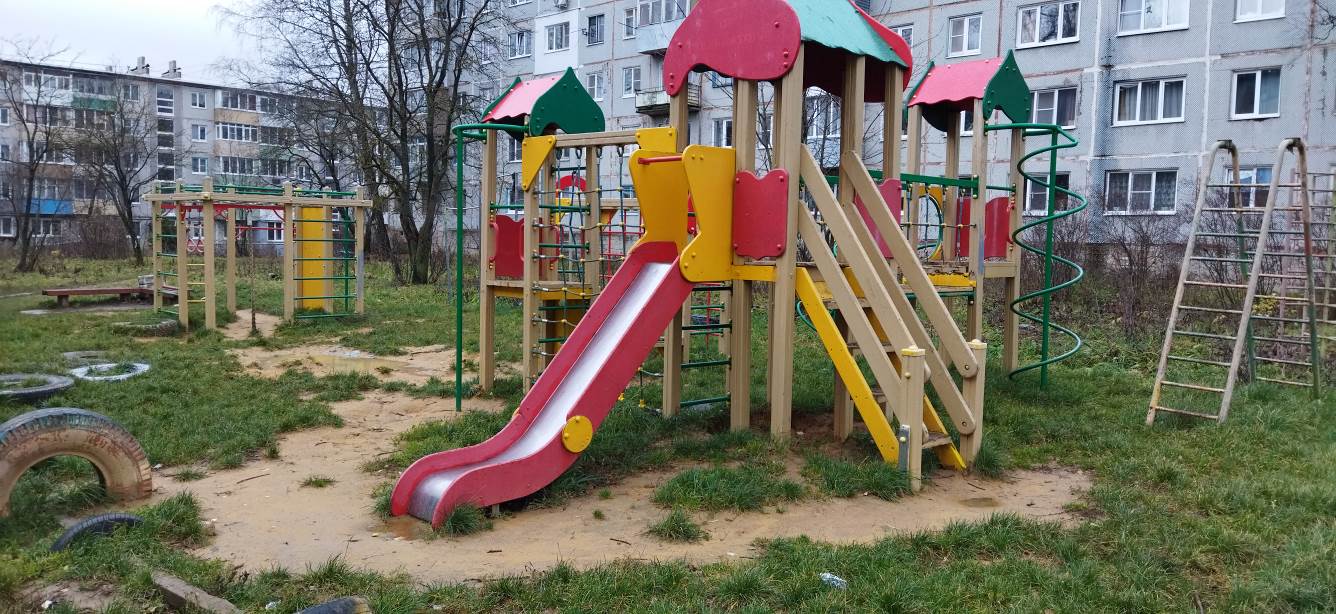

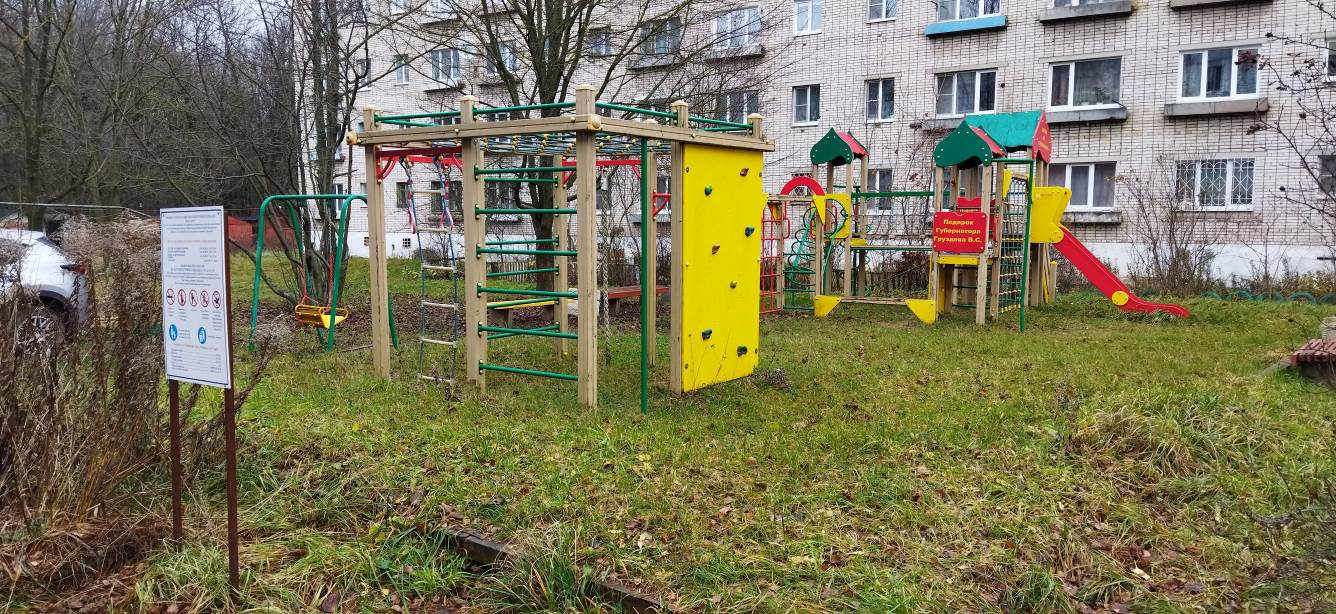

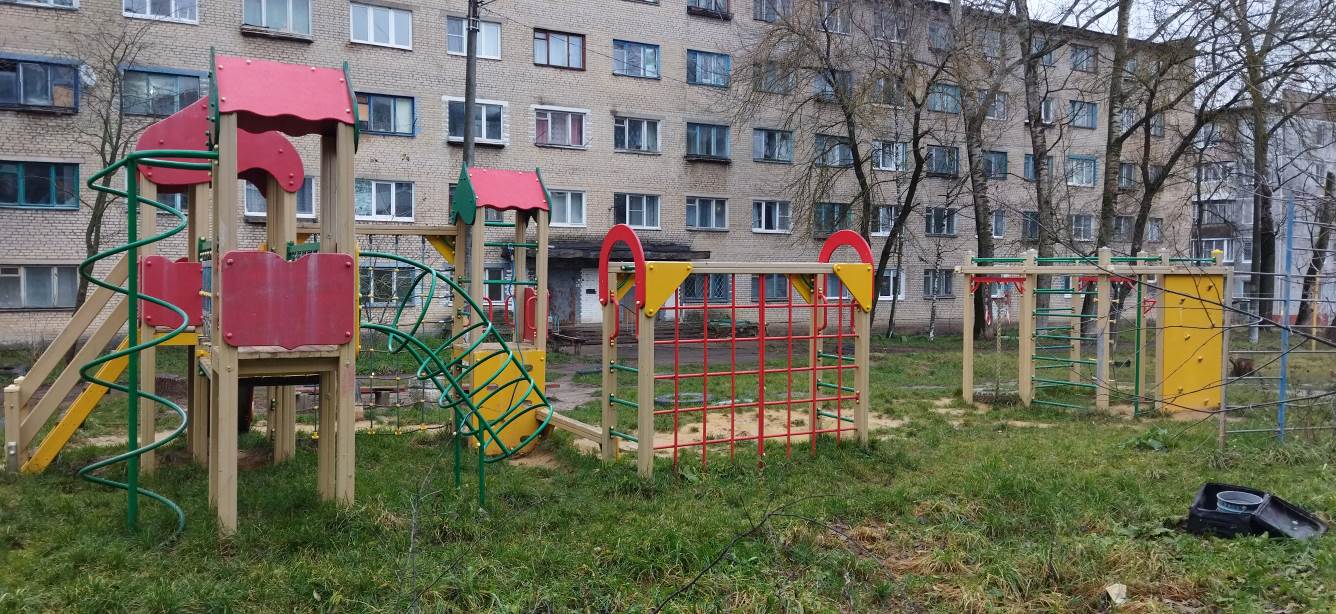

Фото 1 Детская площадка 1 по ул. Ясенковский пр-д, д.9
Фото 2 Детская площадка 1 по ул. Ясенковский пр-д, д.9
Фото 3 Детская площадка 1 по ул. Ясенковский пр-д, д.9
Фото 4 Фото 5

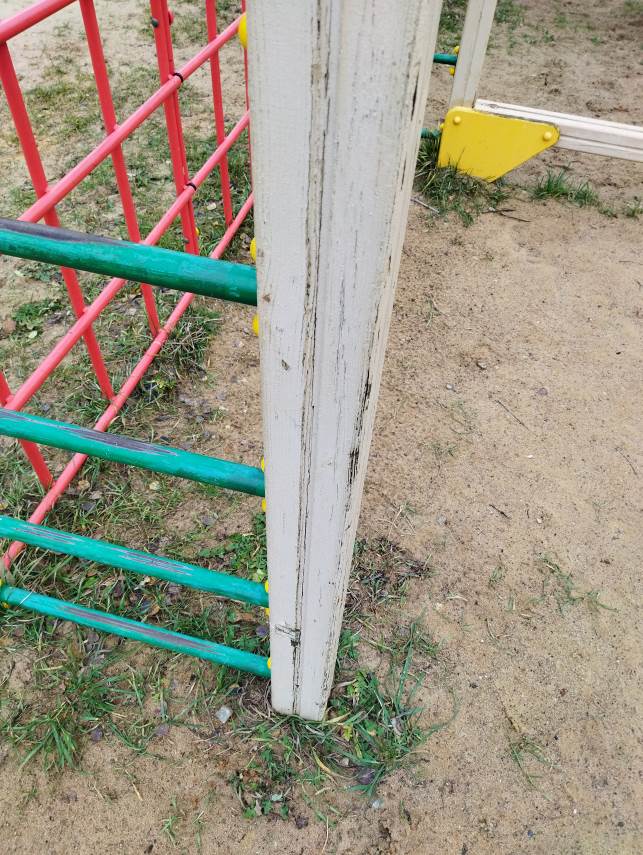

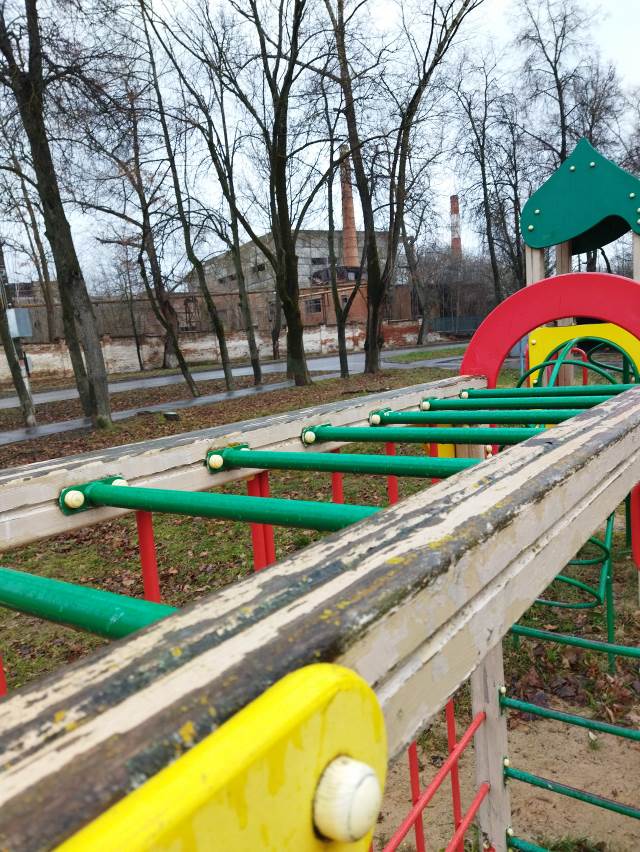

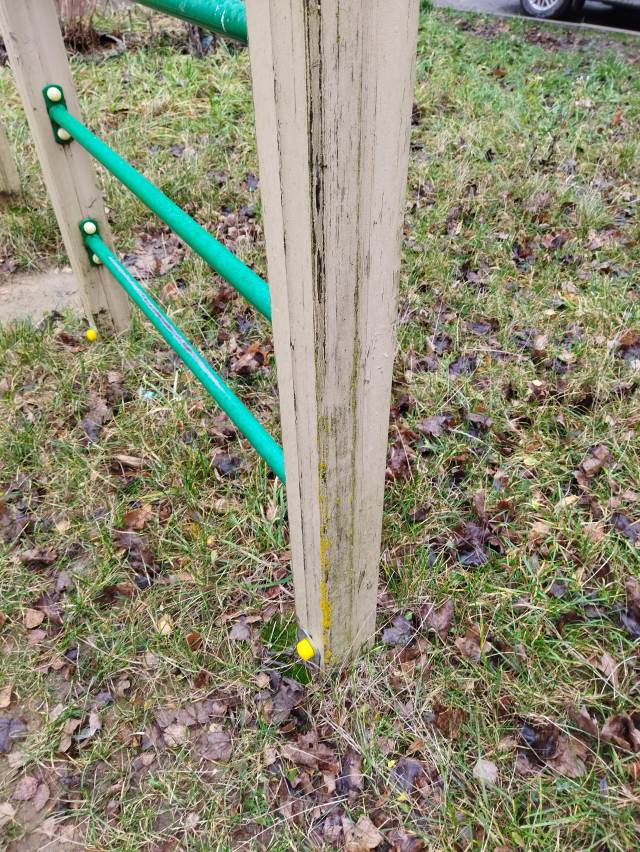

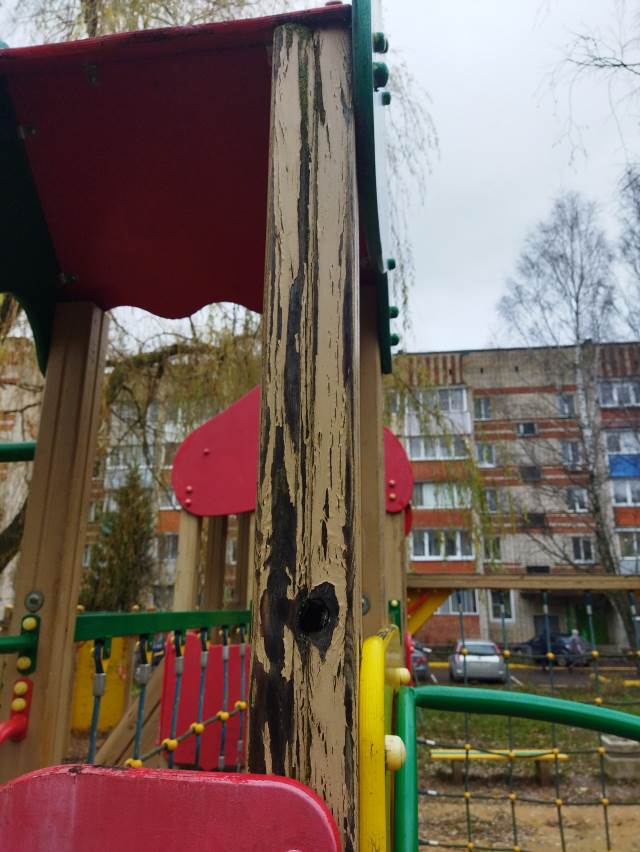

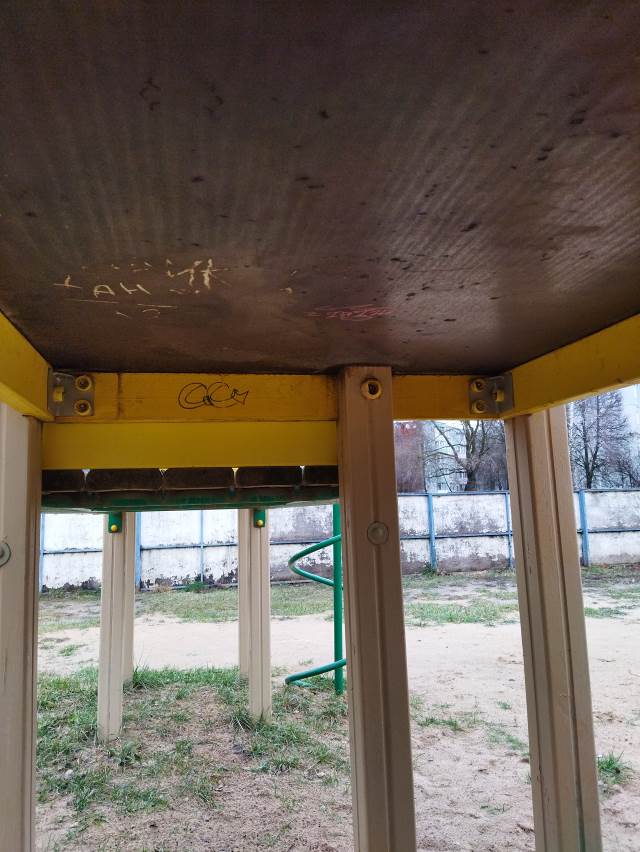

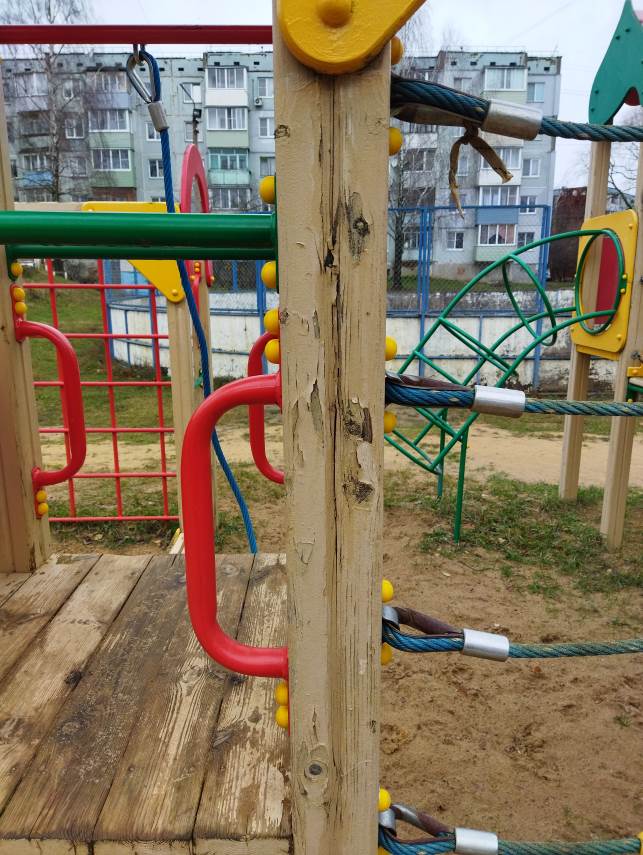

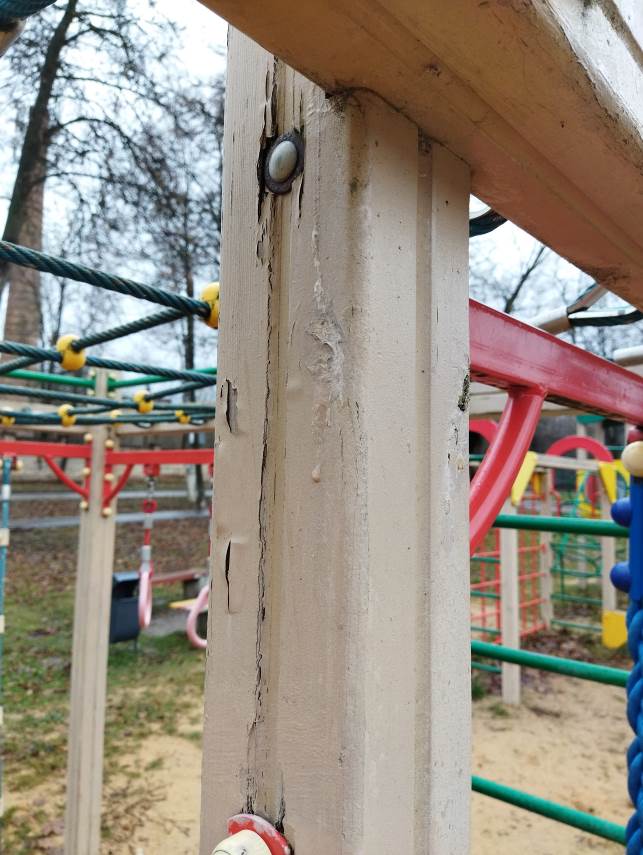

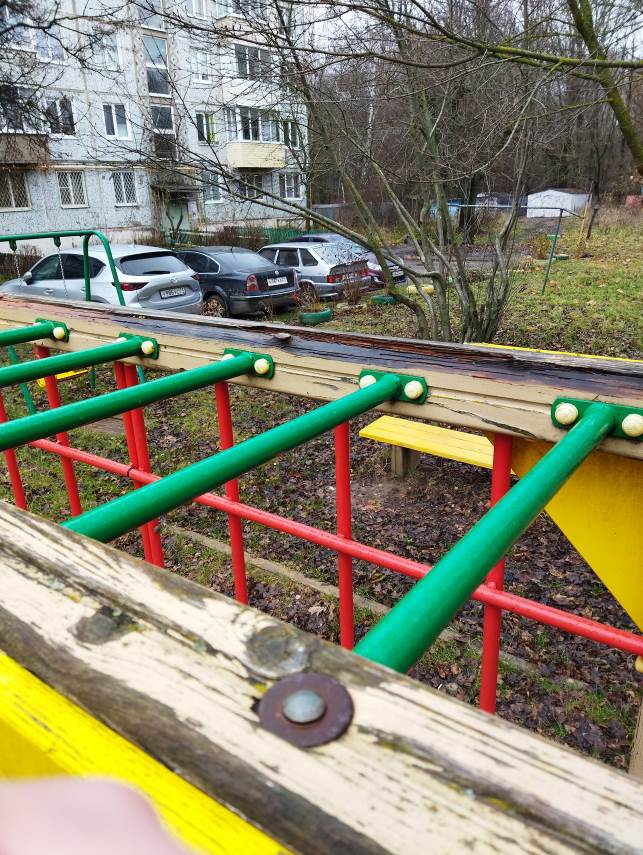

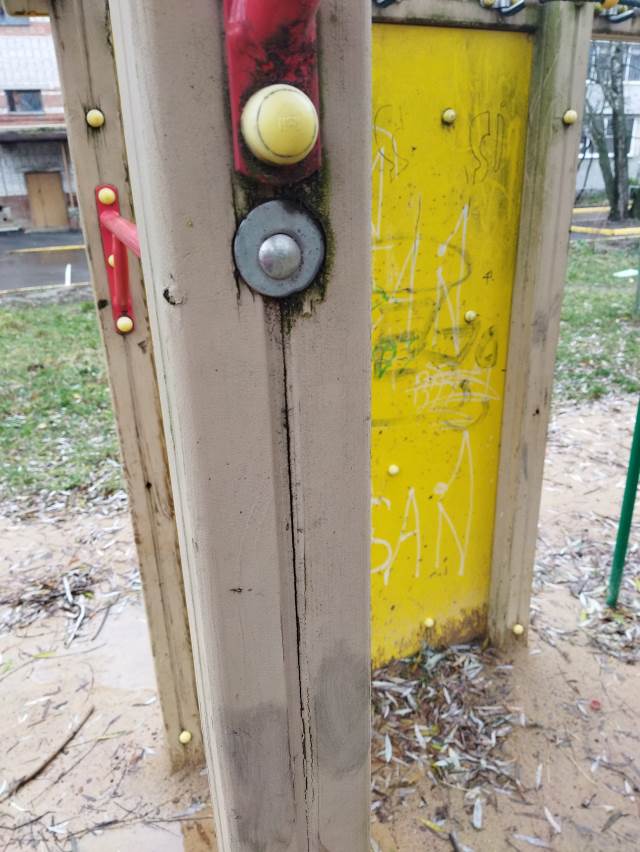

Отслоение краски, растрескивание бруса

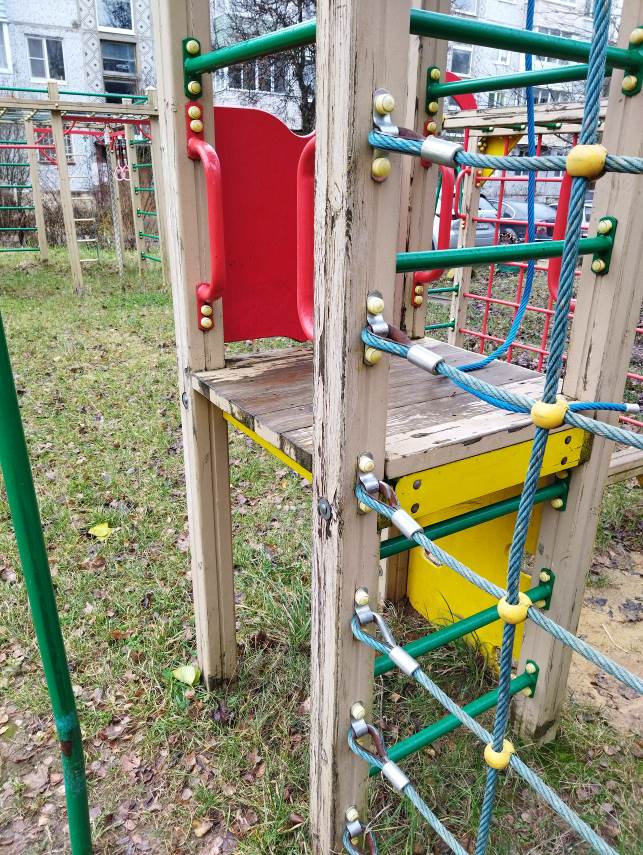

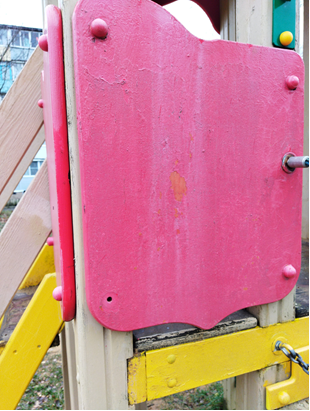

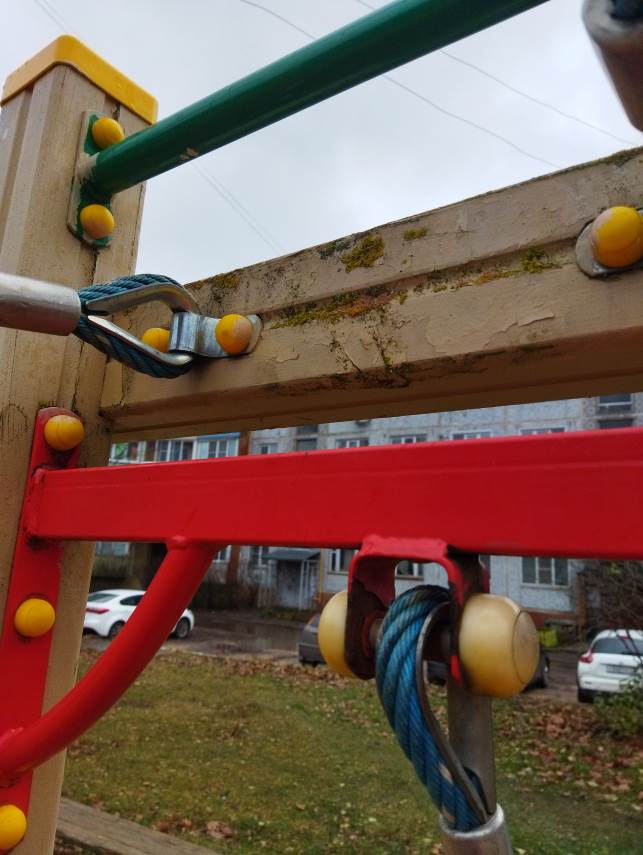

Фото 6 Грибок на брусе Фото 7 Отсутствует крепеж
Фото 8 Фото 9

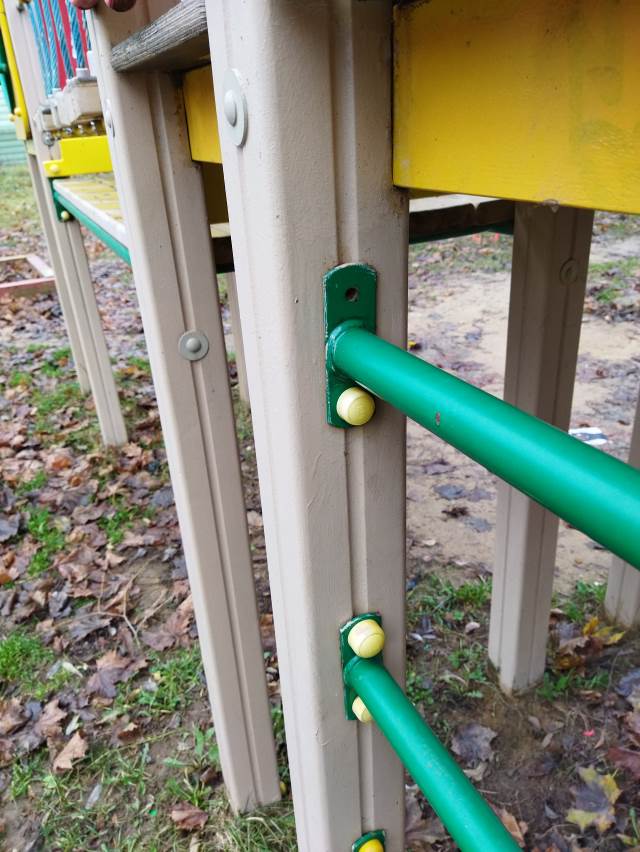

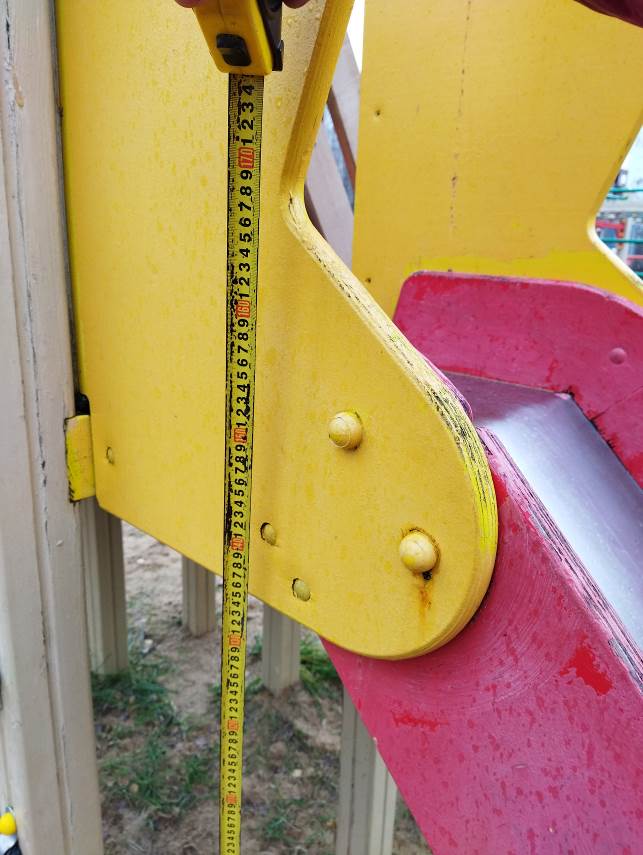

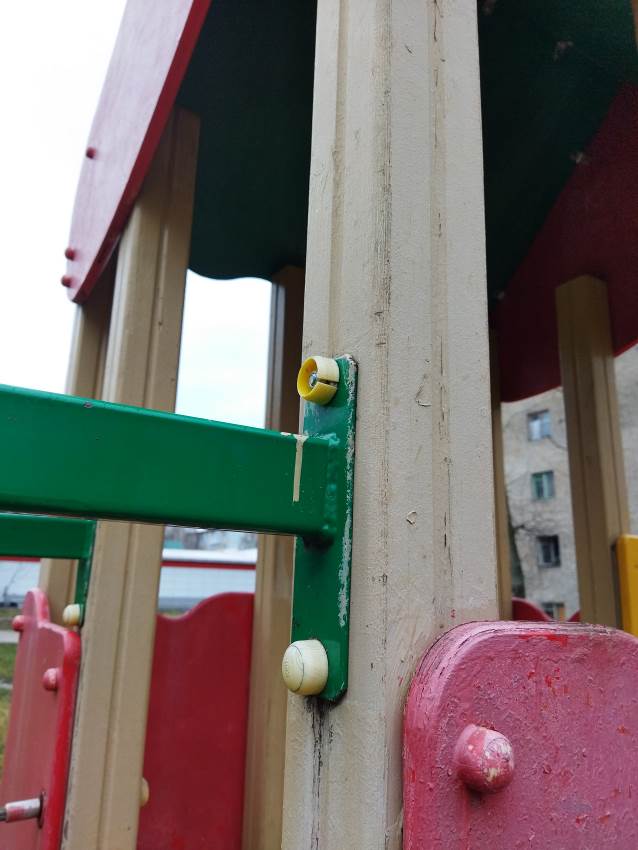

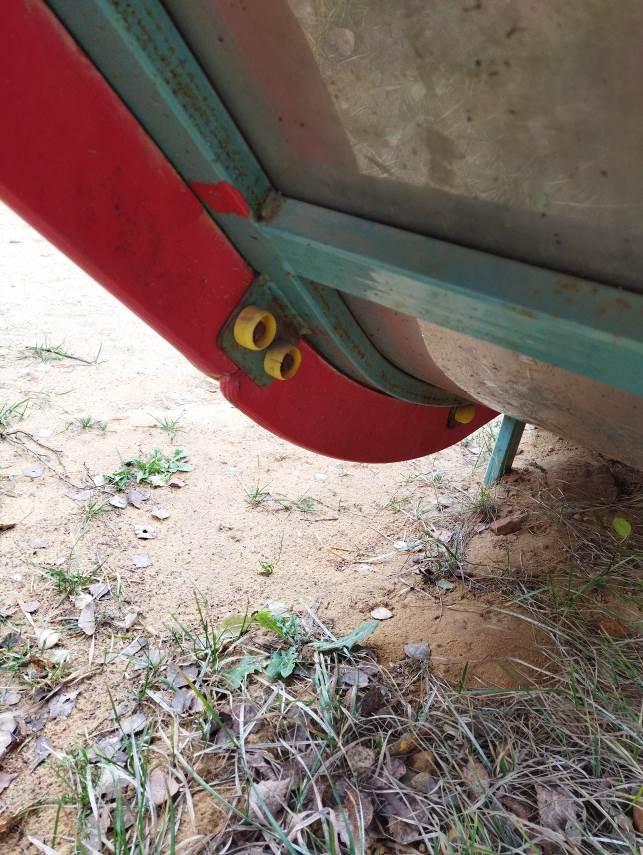

Отсутствуют заглушки колпачков
Фото 10 Фото 11

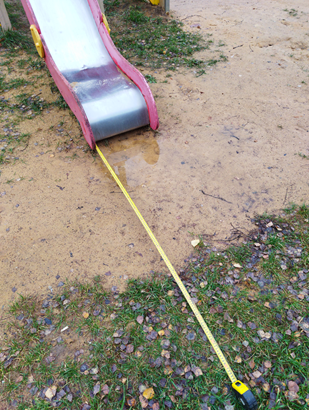

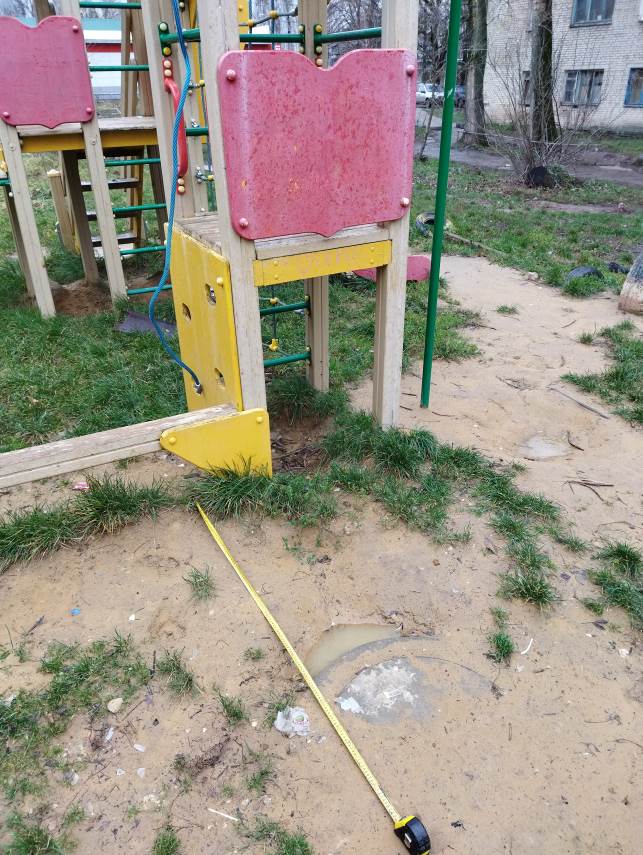

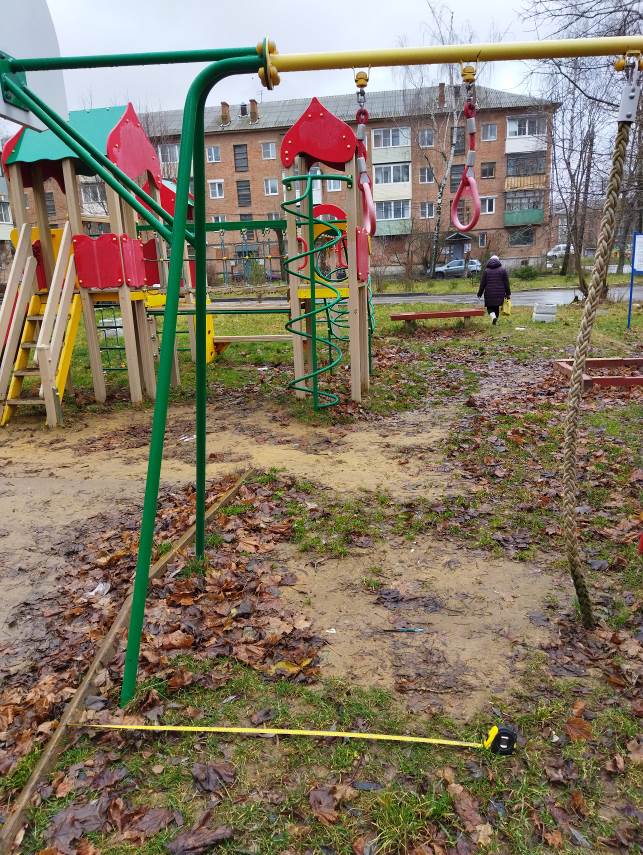

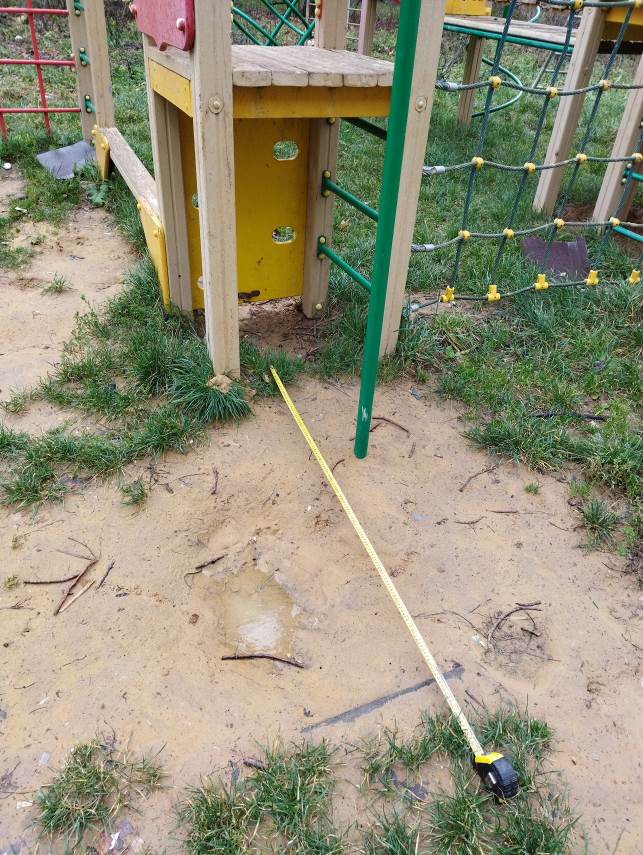

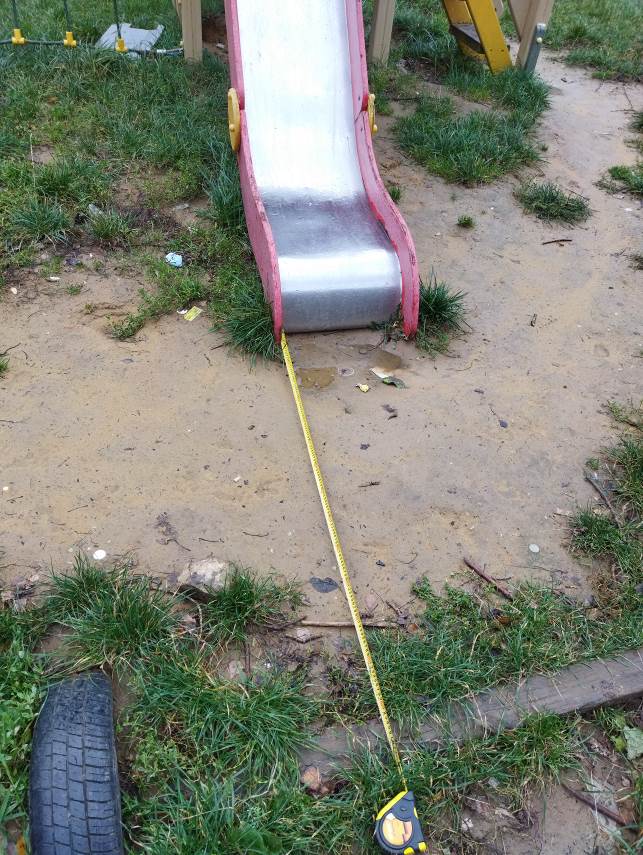

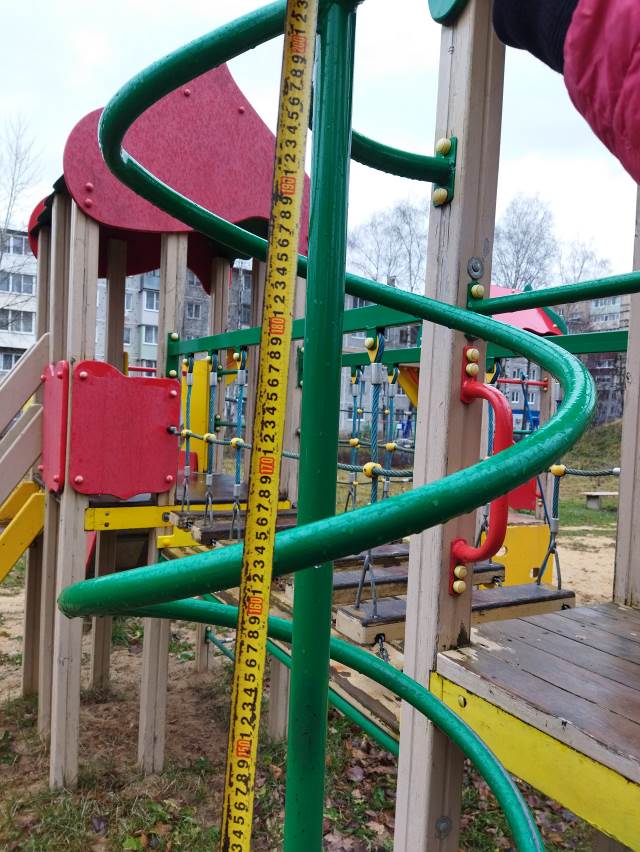

Зона приземления менее 2000мм (при высоте горки 1550мм)

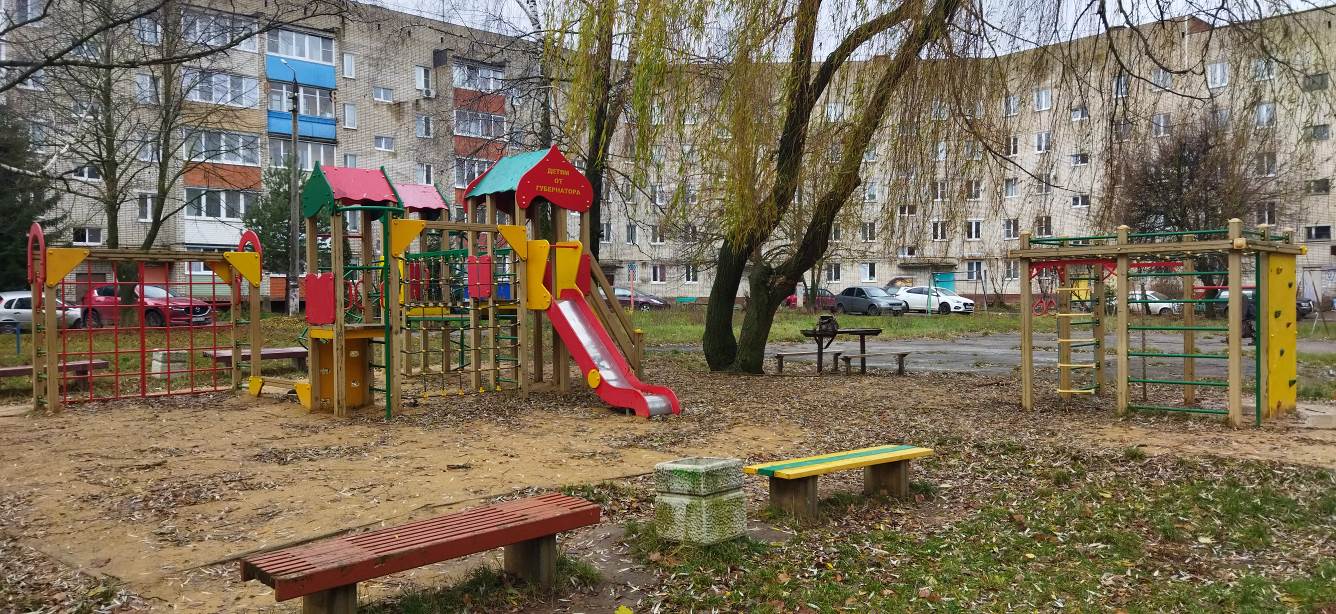

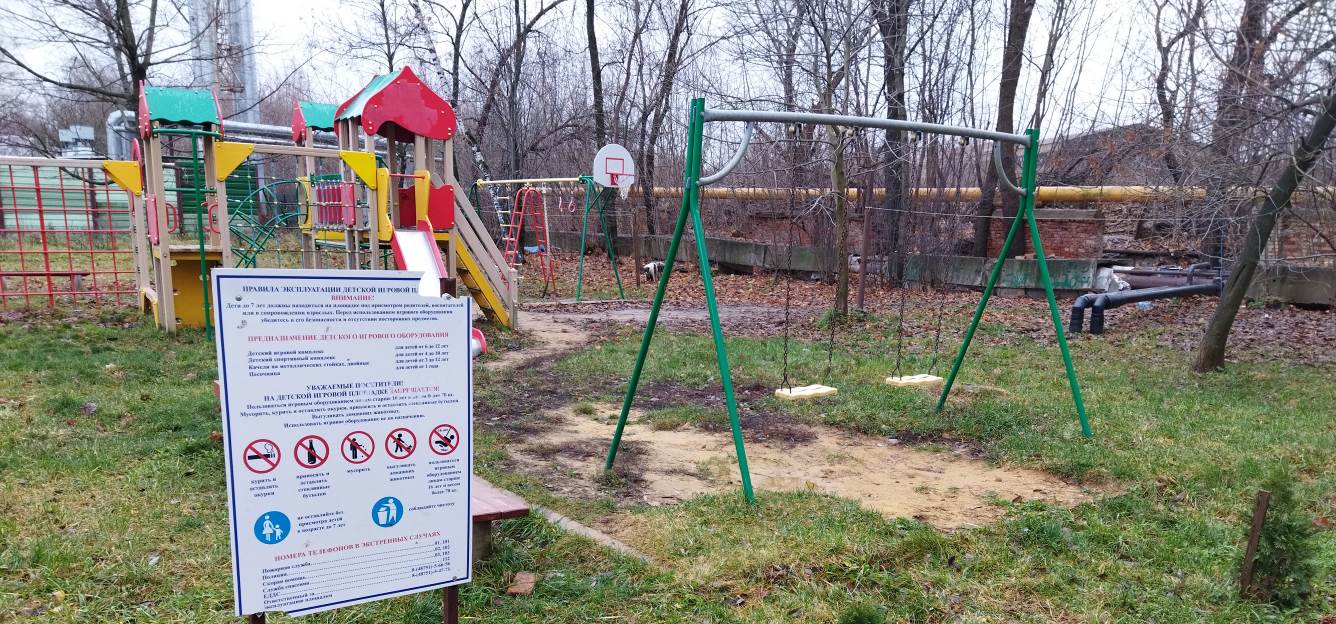

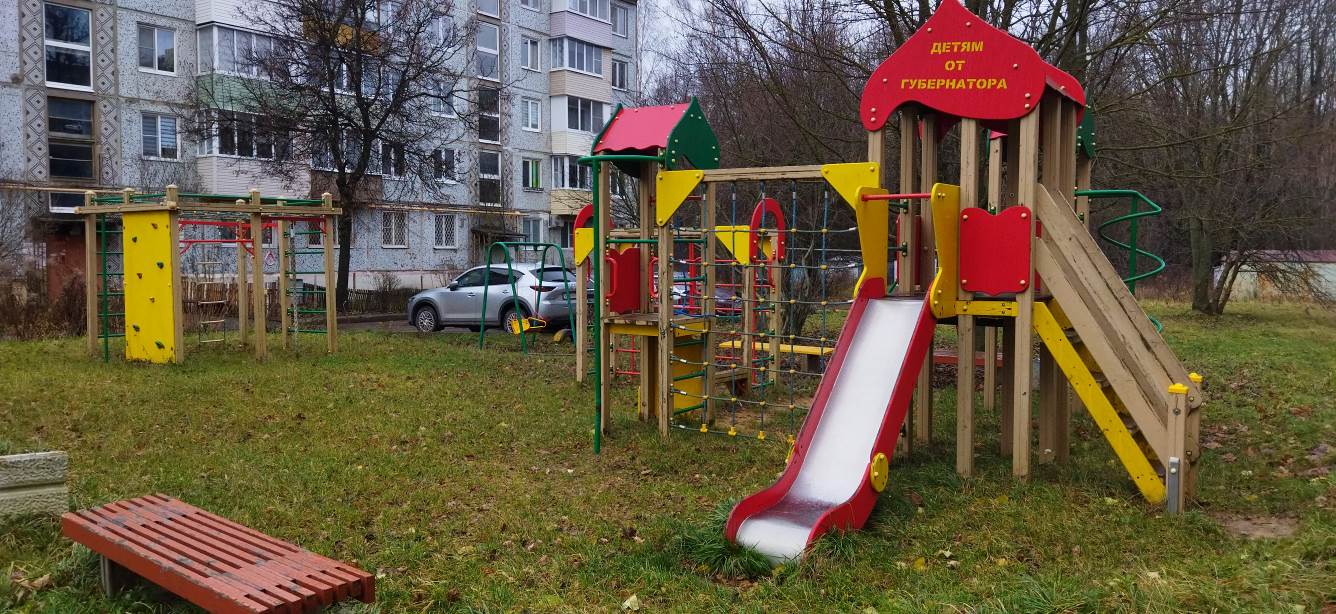

Фото 12 Детская площадка 2 по ул. Мира, д 5
Фото 13 Детская площадка 2 по ул. Мира, д 5
Фото 14 Детская площадка 2 по ул. Мира, д 5
Фото 15 Фото 16
Отслоение краски бруса
Фото 17 Скол бруса Фото 18 Грибок на брусе

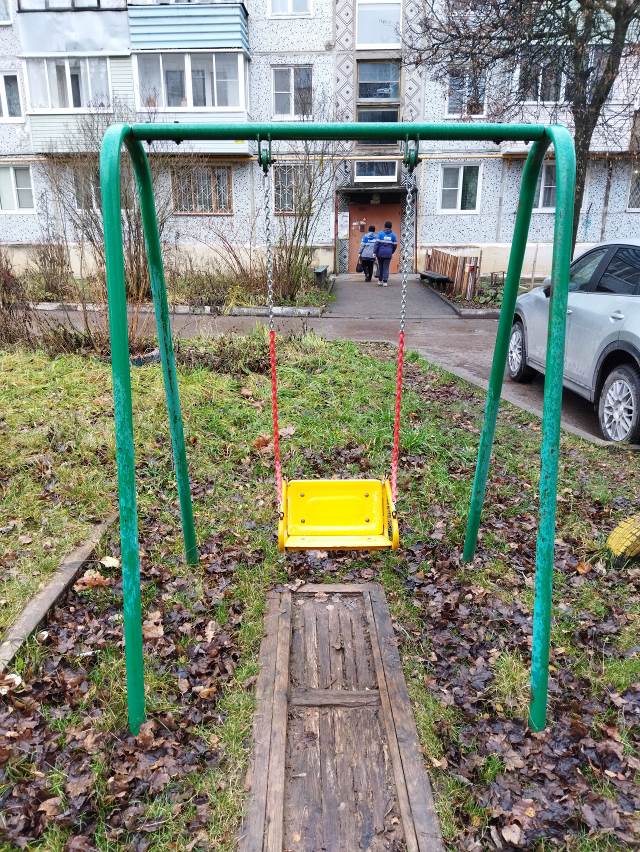

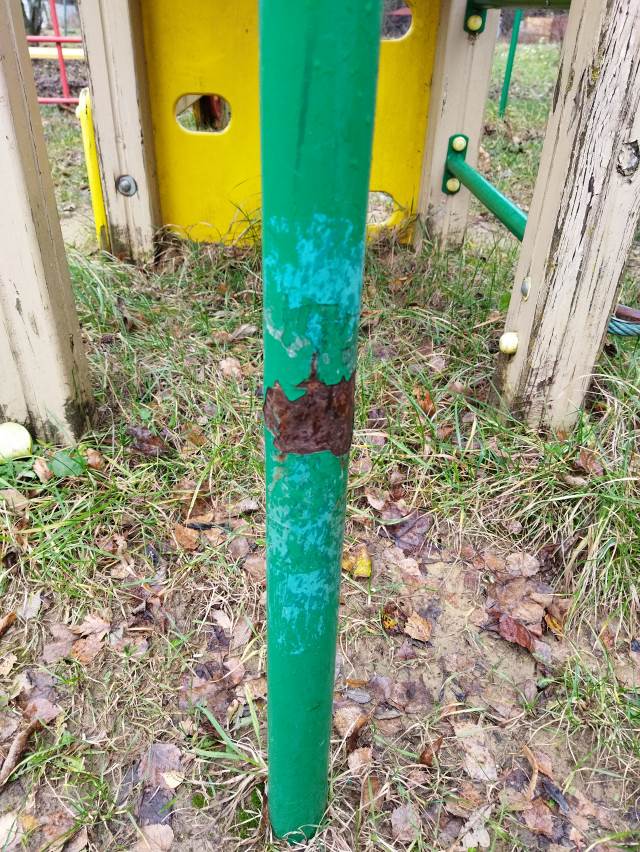

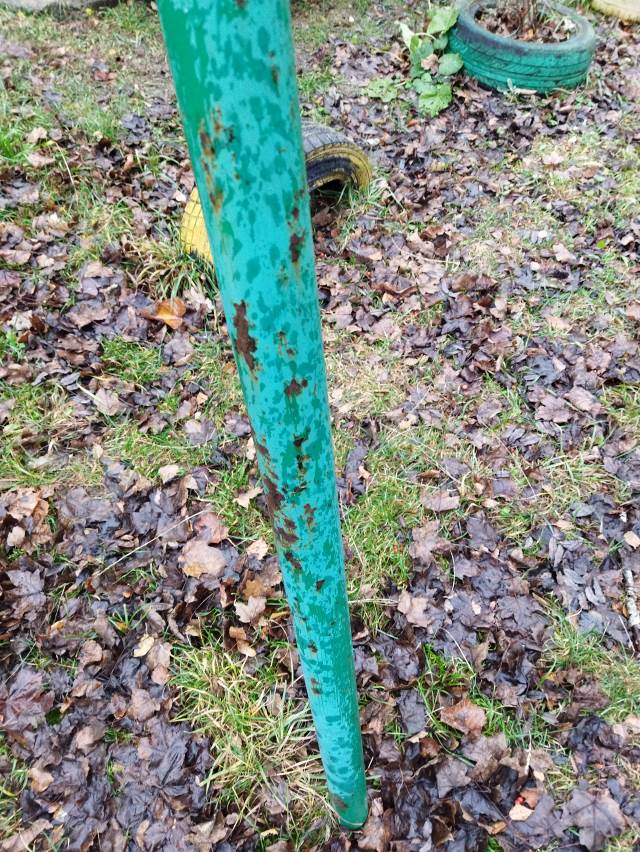

Фото 19 Коррозия, деформация шеста Фото 20 Качели возле игрового оборудования

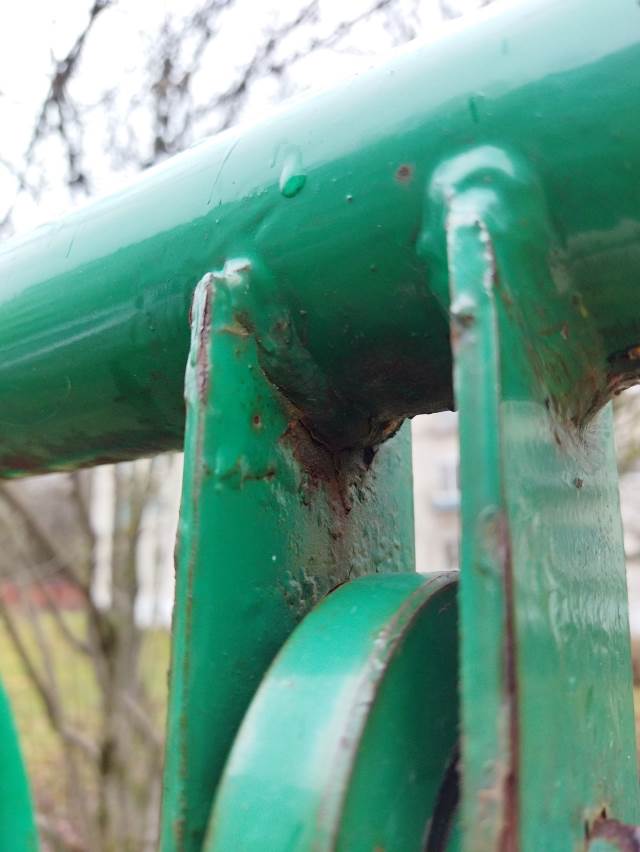

Фото 21 Отслоение краски Фото 22 Лопина сварочного шва

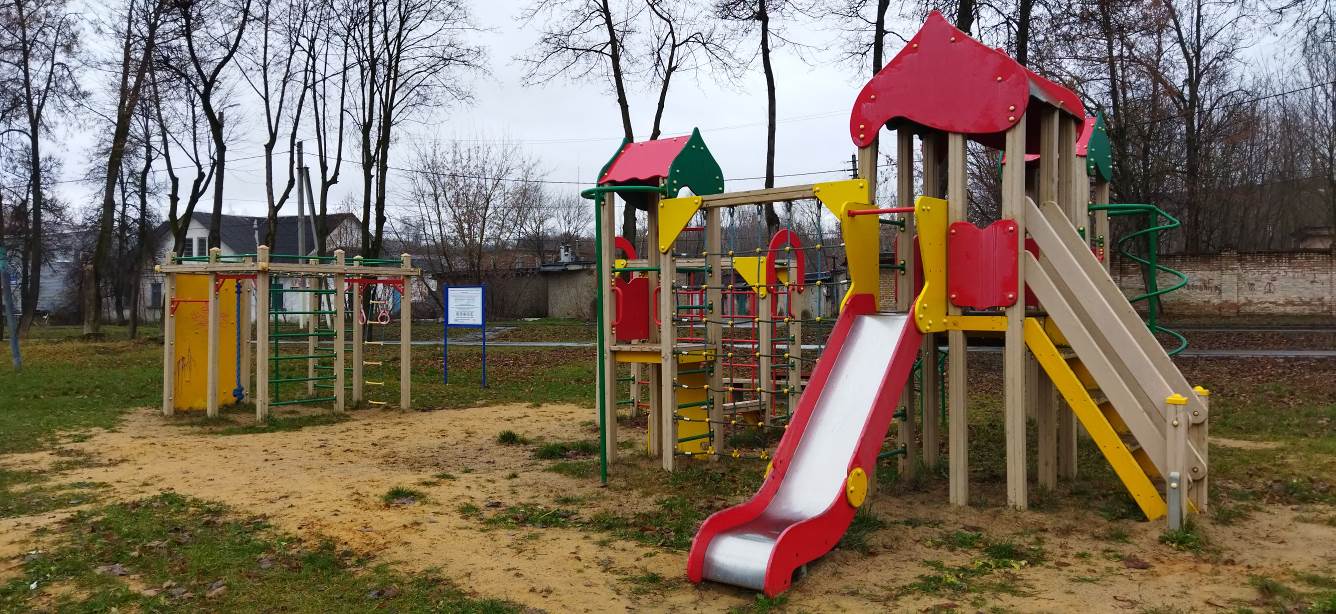

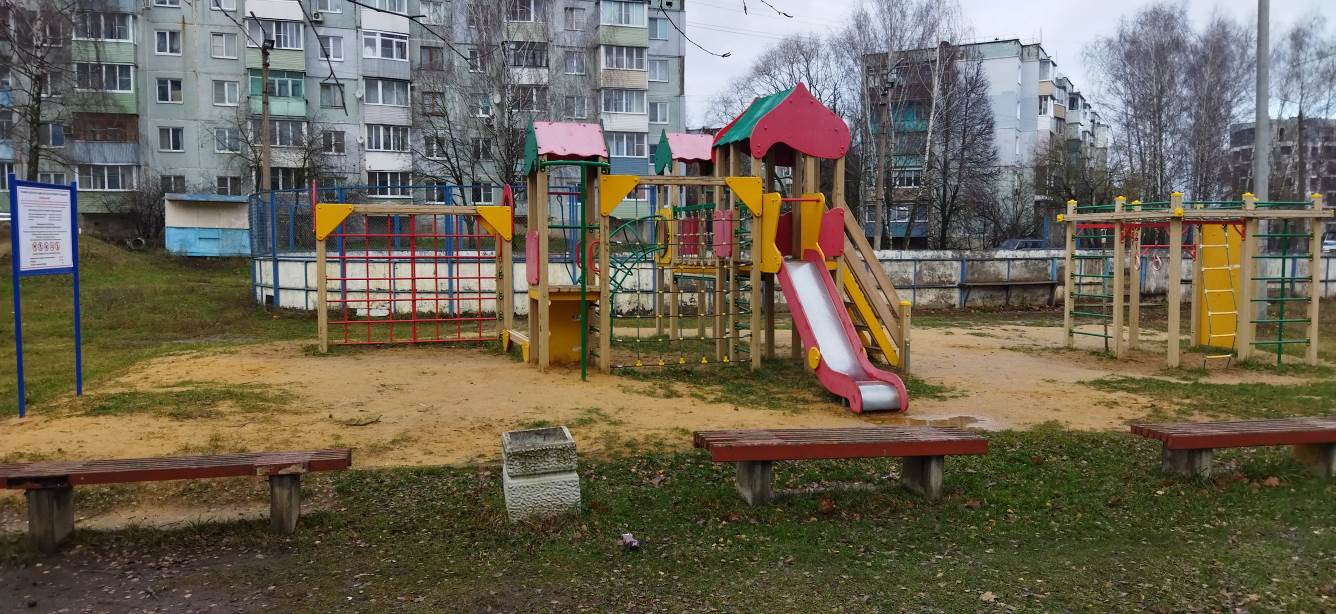

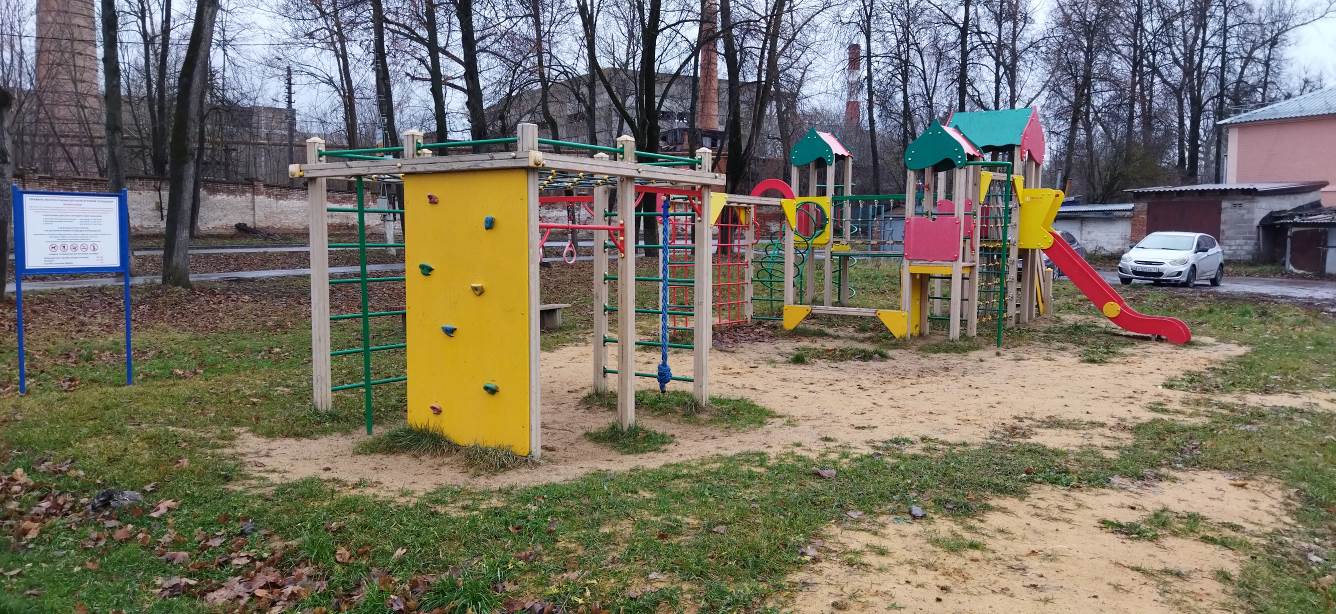

Фото 23 Детская площадка 3 по ул. Советская, д 16
Фото 24 Детская площадка 3 по ул. Советская, д 16
Фото 25Детская площадка3 по ул. Советская, д 16:выступающие элементы в зоне приземления
Фото 25 Фото 26
Выступающие конструкции в зоне падения
Фото 27 Фото 28
Отсутствуют заглушки на торцах труб
Фото 29 Отсутствует крепеж

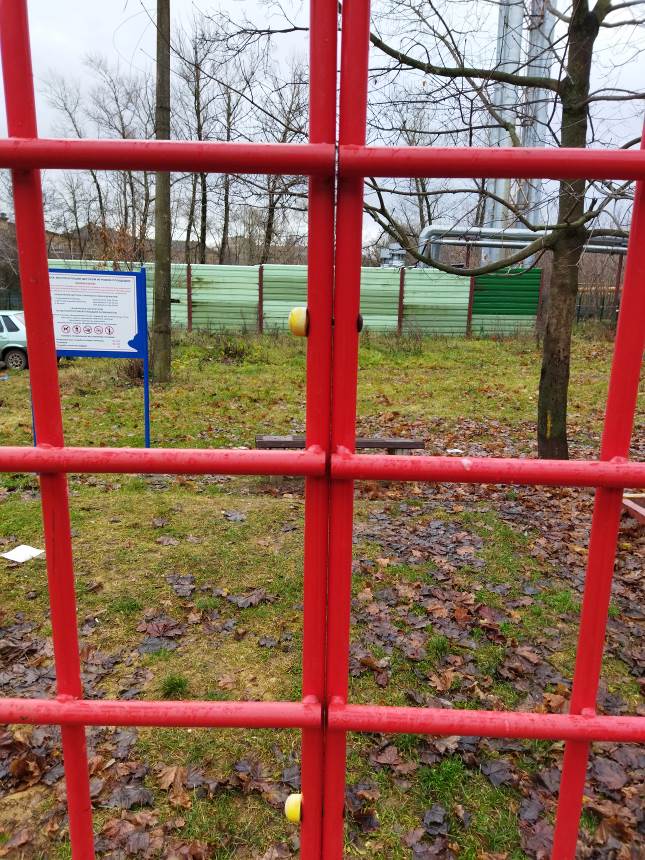

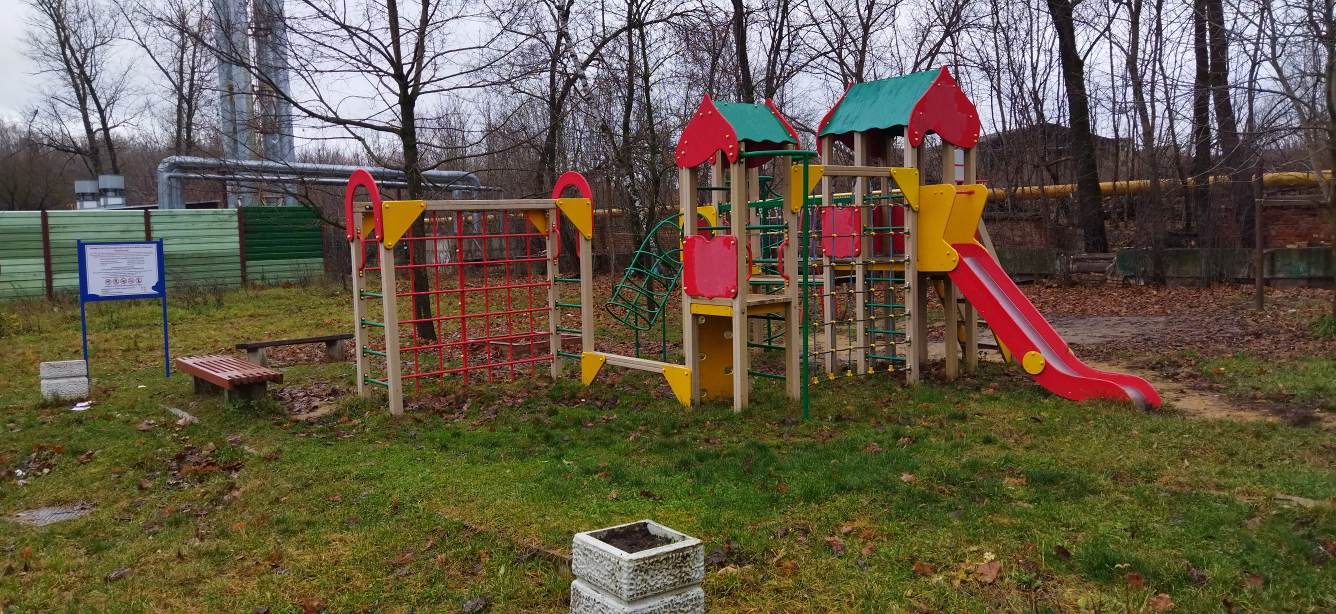

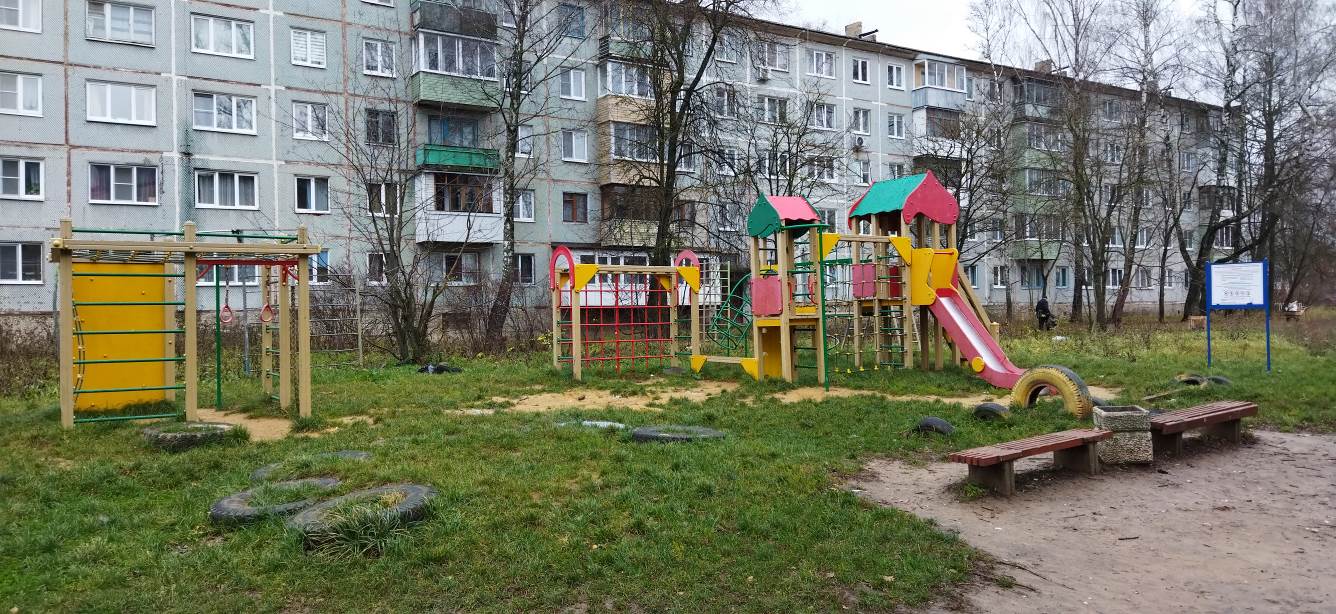

Фото 30 Детская площадка 4 по ул. Мира, д 12-14
Фото 31 Детская площадка 4 по ул. Мира, д 12-14
Фото 32 Детская площадка 4 по ул. Мира, д 12-14
Фото 33 Фото 34
Отсутствуют заглушки колпачков
Фото 35 Фото 36

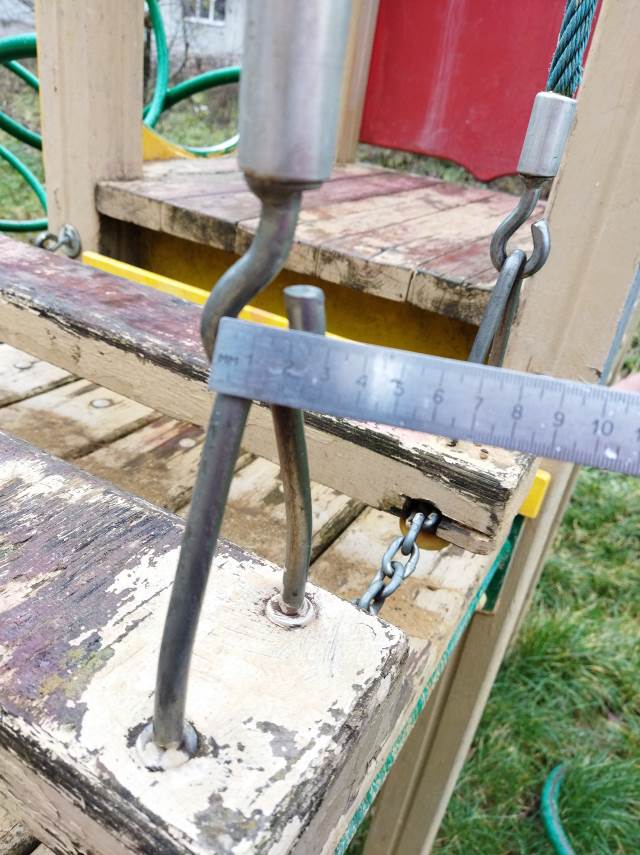

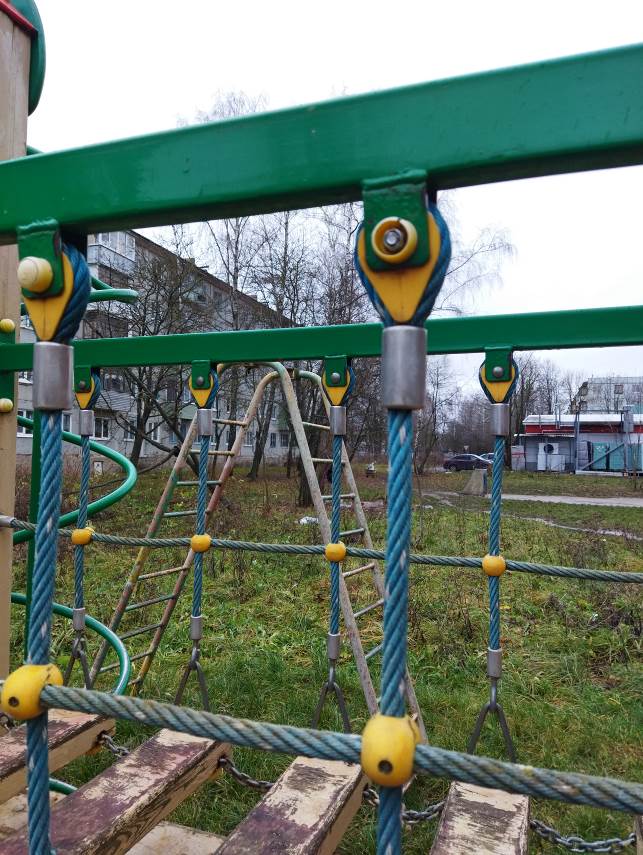

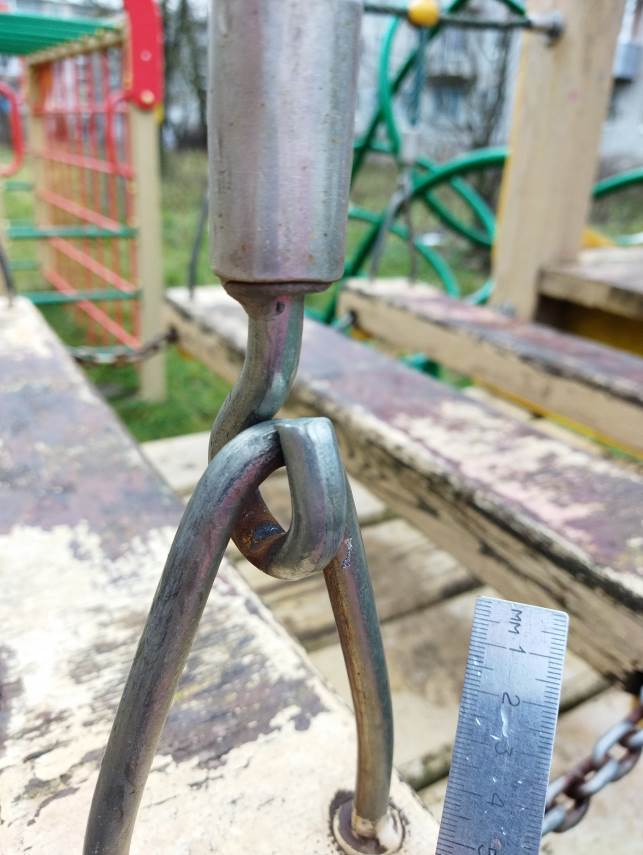

Опасность застревания пальцев в разжатых крюках подвесов мостика
Фото 37 Фото 38

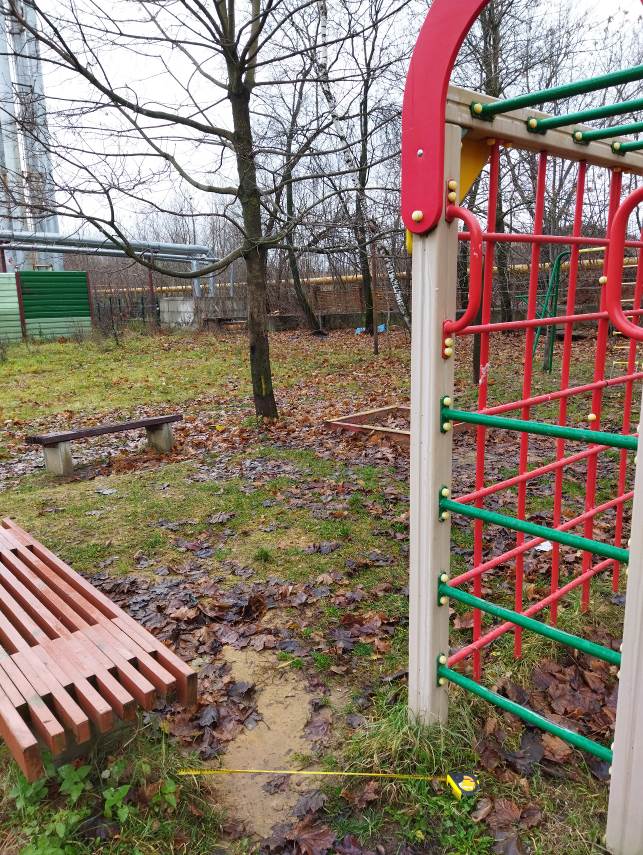

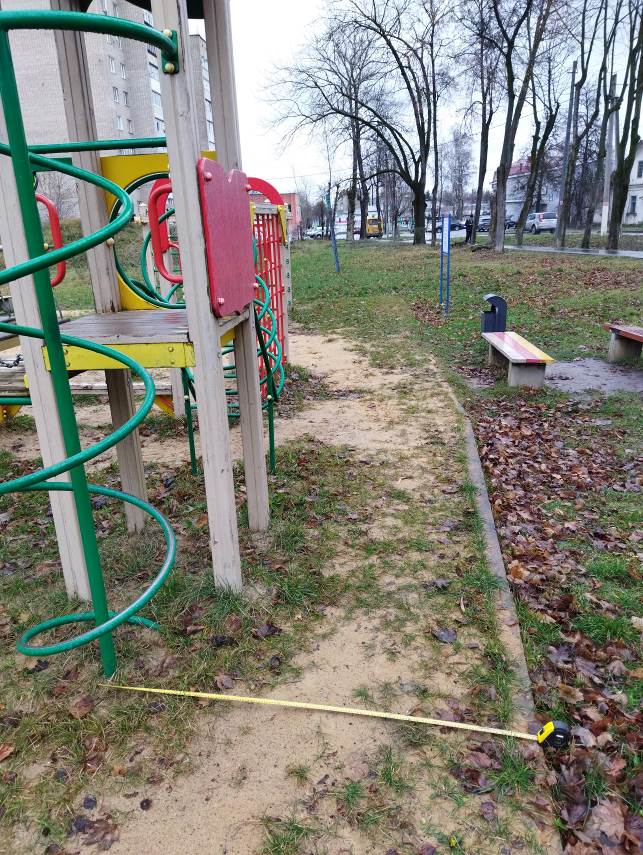

Выступы в зонах приземления

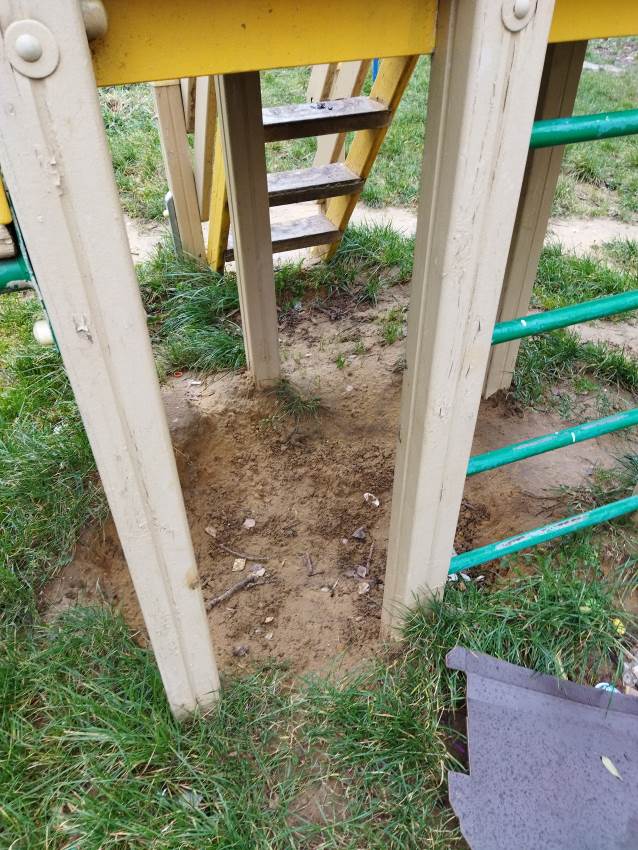

Фото 39 Колодец в зоне приземления Фото 40 Неровности (яма), мусор в основании
Фото 41 Детская площадка 5 по ул. Юбилейная, д.2
Фото 42 Детская площадка 5 по ул. Юбилейная, д.2

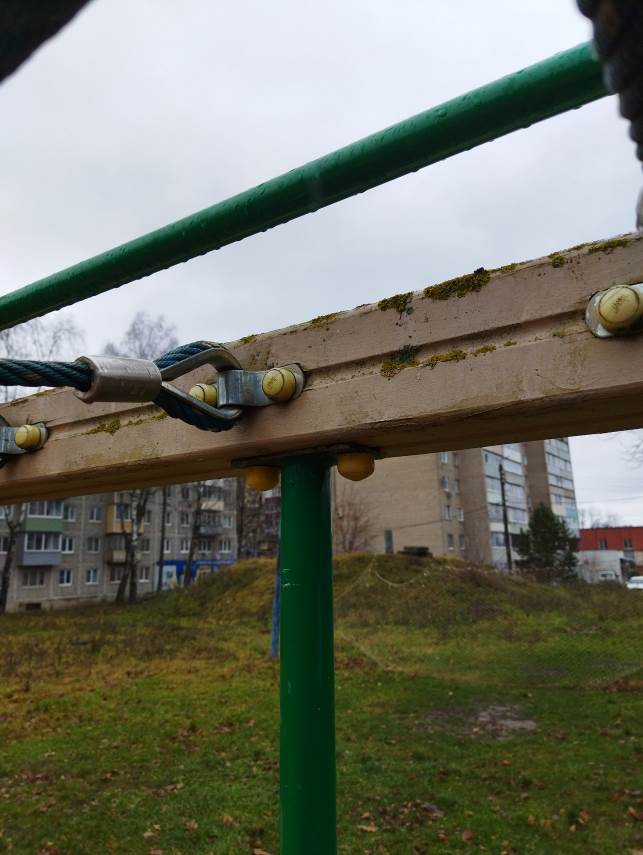

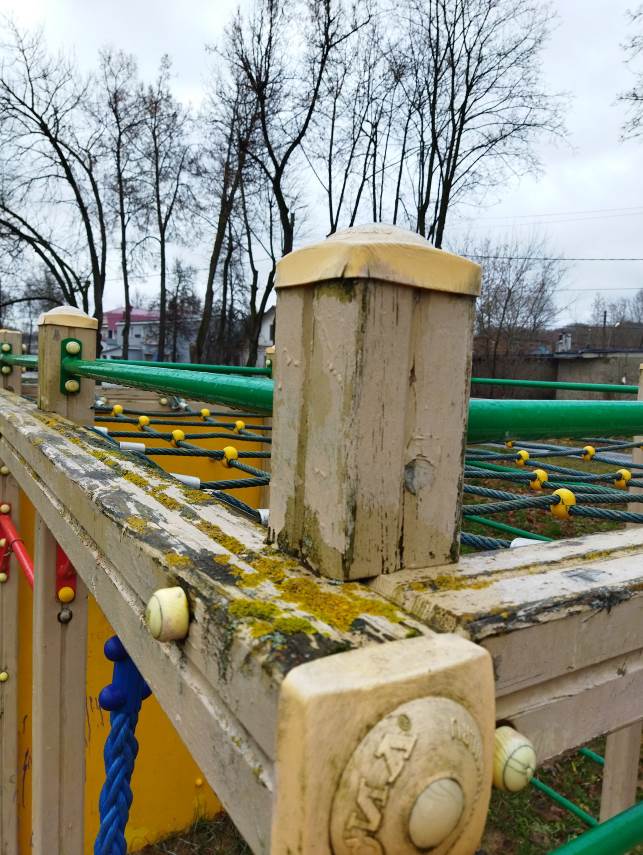

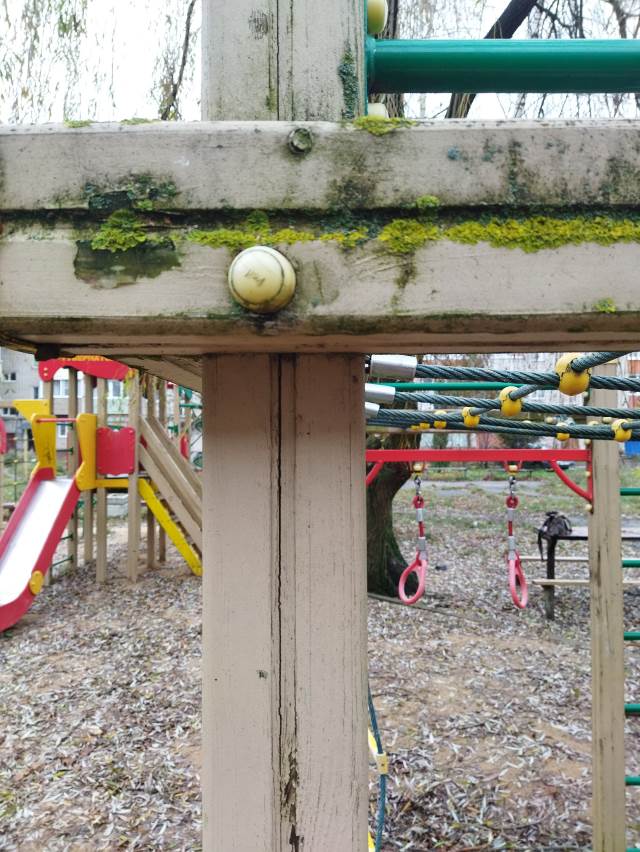

Фото 43 Расслоение бруса Фото 44 Грибок на брусе

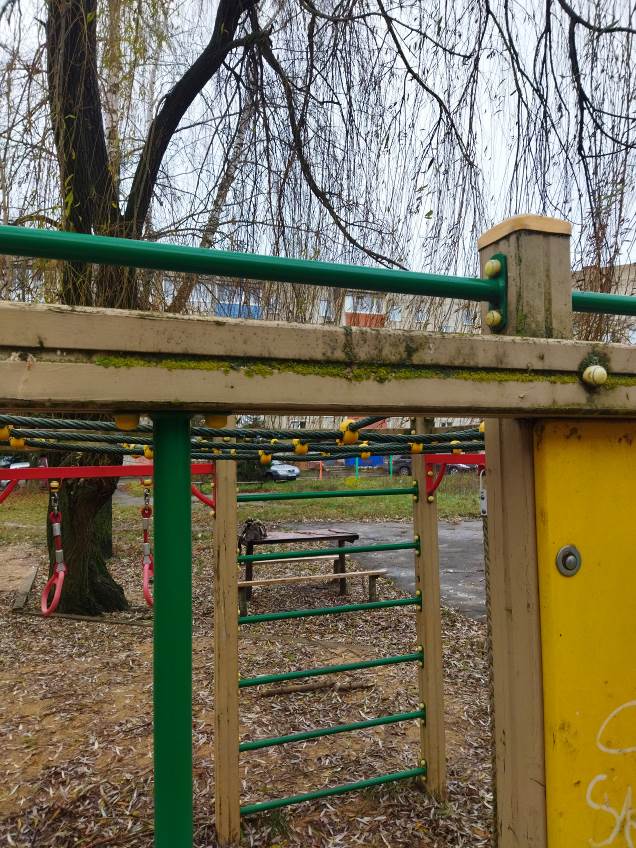

Фото 45 Грибок на брусе Фото 46 Отслоение краски

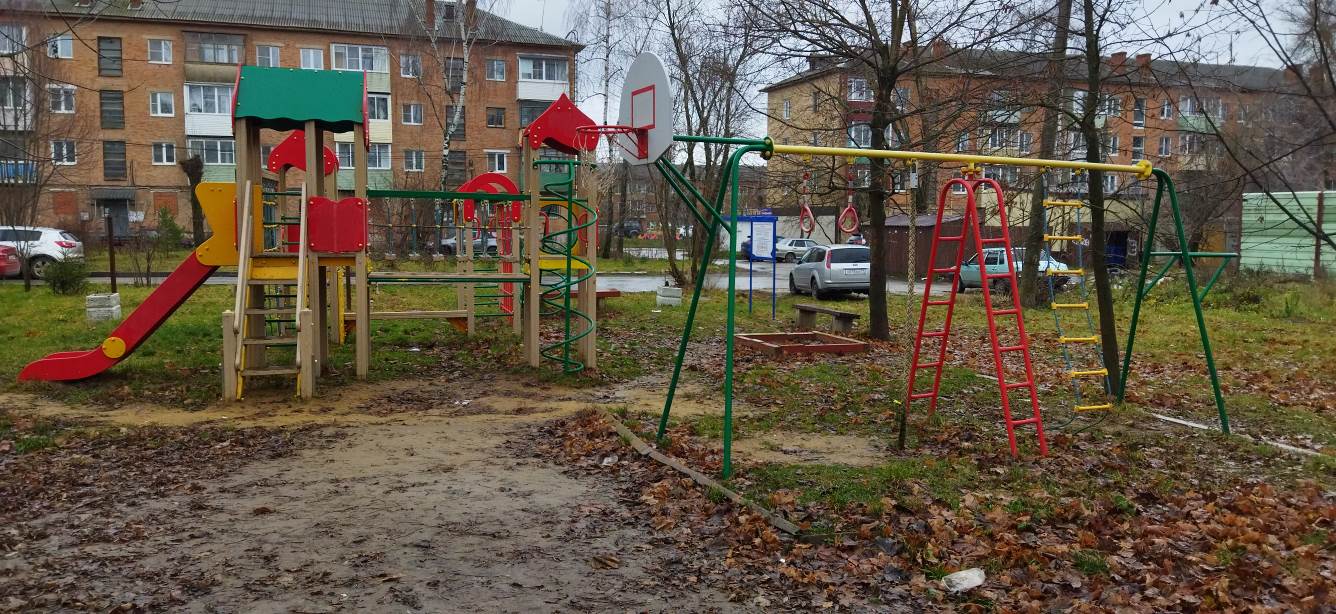

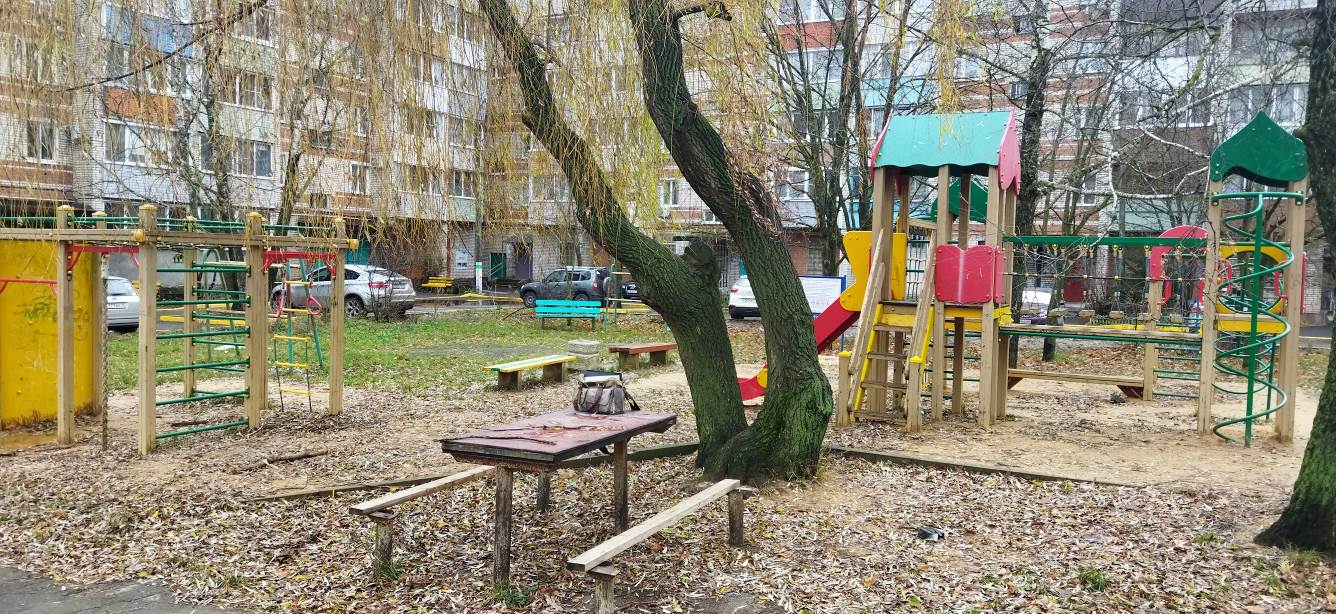

Фото 46 Детская площадка 6 по ул. Советская, д 26
Фото 47 Детская площадка 6 по ул. Советская, д 26
Фото 48 Детская площадка 6 по ул. Советская, д 26

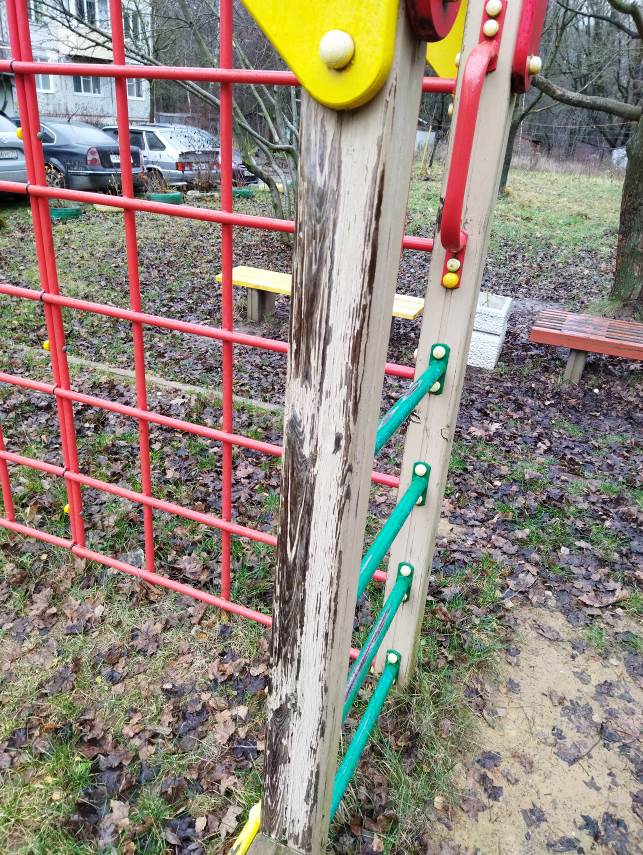

Фото 49 Расслоение бруса Фото 50 Грибок на брусе
Фото 51 Грибок на брусе Фото 52 Отслоение краски
Фото 53 Фото 54
Опасный выступающий элемент в зоне приземления
Детская игровая и спортивная площадка – это место, где дети проявляют максимальную активность, свойственную их возрасту. Однако игры с друзьями, катание с горки, качели и другие развлечения могут не только принести удовольствие, но и стать причиной серьезной травмы. Поэтому законодательством разработаны специальные требования к оборудованию детских игровых и спортивных площадок, которые позволяют снизить риски получения повреждений к минимуму. Эти нормы отражены в ряде регламентирующих документов, в частности, ГОСТ Р-52169, ГОСТ Р-52301, ГОСТ Р-55677, ГОСТ Р-57538 Наиболее существенными требованиями, определяющими степень травматичности данного места являются:
Виды оборудования. Требования к детским игровым площадкам подразумевают, что на них устанавливаются конструкции, способствующие физической активности и безопасному отдыху ребенка. К такому оборудованию относятся горки, подвесные мосты, лестницы, качели и т. д. Кроме того, по нормам на детской площадке, расположенной около проезжей части, должны монтироваться ограждения, предотвращающие случайное или намеренное попадание ребенка на дорогу. Также рекомендуется размещать информационные вывески с перечнем правил обращения с оборудованием. Никаких других конструкций, целью которых не является физическое развитие и отдых детей, на площадке быть не должно.
Размеры оборудования. Габариты конструкций, установленных на площадке, должны позволять ребенку без труда воспользоваться их функциями. При этом размеры оборудования обязаны соответствовать росту детей в той возрастной категории, для которой оно разрабатывалось. Диаметр поручней, перил, перекладин, и других элементов для захвата руками необходимо адаптировать к ладони ребенка. Размеры сеток, лестниц, отверстий, ячеек и т. д. должны подбираться так, чтобы исключить застревание тела, конечностей и головы детей.
Качество конструкций. Нормативные требования к детским игровым и спортивным площадкам существенно ограничивают перечень материалов для оборудования. В частности, из него исключаются горючие и токсичные пластики, некоторые породы древесины, необработанный металл и т. д. Основным требованием к качеству изготовления оборудования является отсутствие острых углов, сколов, заусенцев и других дефектов поверхности, а также выступающих болтов, шурупов и прочих крепежей. Сварочные швы должны быть зашлифованы и окрашены. Сами конструкции должны быть надежно закреплены, иметь запас механической прочности и устойчивости к коррозии, исключать возможность самостоятельного демонтажа без применения специального инструмента.
Доступ к конструкциям. Все оборудование, установленное на детской площадке, должно быть полностью доступно не только играющим детям (соответствующей возрастной категории), но и их родителям. В частности, при изготовлении конструкций требования безопасности предписывают учитывать возможность быстрого удаления ребенка взрослым человеком из игровой зоны в экстренных случаях. Все лестницы, трапы и стремянки должны иметь постоянный наклон и обеспечивать беспрепятственный доступ детей к функциям конкретного оборудования.
Покрытие площадок. Опорные поверхности, используемые детьми во время игры, должны быть облицованы противоскользящим и смягчающим удар материалом. При этом требования к покрытию детских игровых площадок исключают использование отделки с высоким абразивным действием, сыпучих грунтов (песка, мелкого щебня и т. д.). Подходящими материалами являются утрамбованный грунт, газон, а также современные полимерные покрытия.
В результате осмотра детских площадок выявлены следующие недостатки:
- Трещины и расслоения, сколы, местами грибок, отслоение окраски деревянных элементов (клееного бруса несущего каркаса) — не соответствие ГОСТ 52169-2012 п.4.2.10 Древесина и защитные средства древесины должны быть стойкими к атмосферным воздействиям, п.4.3.2 Конструкцией оборудования должна быть обеспечена прочность, устойчивость, жесткость и пространственная неизменяемость. (Фото 4,5,6,15,16,17,18,43,44,45,46,49,50,51,52, комплексы на детских площадках 1,2,5,6).
- Отсутствует заглушка защитных колпачков болтовых соединений — не соответствие ГОСТ 52169-2012 п.4.3.9 Выступающие концы болтовых соединений должны быть защищены. (Фото 8,9,33,34, комплексы на детских площадках 1,4).
- Отсутствует крепежей элементов — не соответствие ГОСТ 52169-2012 п.4.3.2 Конструкцией оборудования должна быть обеспечена прочность, устойчивость, жесткость и пространственная неизменяемость. (Фото 7,29, комплексы на детских площадках 1,3).
- Коррозия, деформация металлического шеста, отслоение краски металлоконструкций, лопина сварного шва качелей — не соответствие ГОСТ 52169-2012 4.3.3 Элементы оборудования из металла должны быть защищены от коррозии п.4.3.2 Конструкцией оборудования должна быть обеспечена прочность, устойчивость, жесткость и пространственная неизменяемость. п.4.3. Сварные швы должны быть гладкими. (Фото 19,21,22, комплекс на детской площадке 2).
- Не установлены заглушки на концах труб, острые кромки металлических элементов— не соответствие ГОСТ 52169-2012 п 4.3.7 Наличие выступающих элементов оборудования с острыми концами или кромками не допускается, п. 4.3.23.10 Не допускается застревание пальцев ребенка в открытых концах труб, концы труб должны быть закрыты (Фото 27,28, комплекс на детской площадке 3).
- Вероятность застревания пальцев ребенка в разжатых крюках подвесов подвесного мостика — не соответствие ГОСТ 52169-2012 п. 4.3.23.10, приложение Г3 Не допускается застревание пальцев ребенка в переменных зазорах (Фото 35,36, комплекс на детской площадке 4).
- Опасные выступающие элементы (бардюры, смотровой колодец), неровности основания в зонах приземления оборудования площадок, недостаточная зона приземления горки площадки 1 – не соответствие ГОСТ 52169-2012 п.4.3.7 Наличие выступающих элементов оборудования с острыми концами или кромками не допускается. п.4.3.26.8 по всей зоне приземления должно быть ударопоглощающее покрытие, состав покрытия должен обеспечивать сохранность ударопоглощающих свойств в течение всего срока эксплуатации оборудования, с которым это покрытие применяется, п.4.3.27.7 В зоне падения не должно быть препятствий, на которые ребенок может упасть и получить травму, например обнаженных элементов фундамента оборудования (Фото 10,11,24,25,26,37,38,39,53,54, комплексы на детских площадках 1,3,4,6)

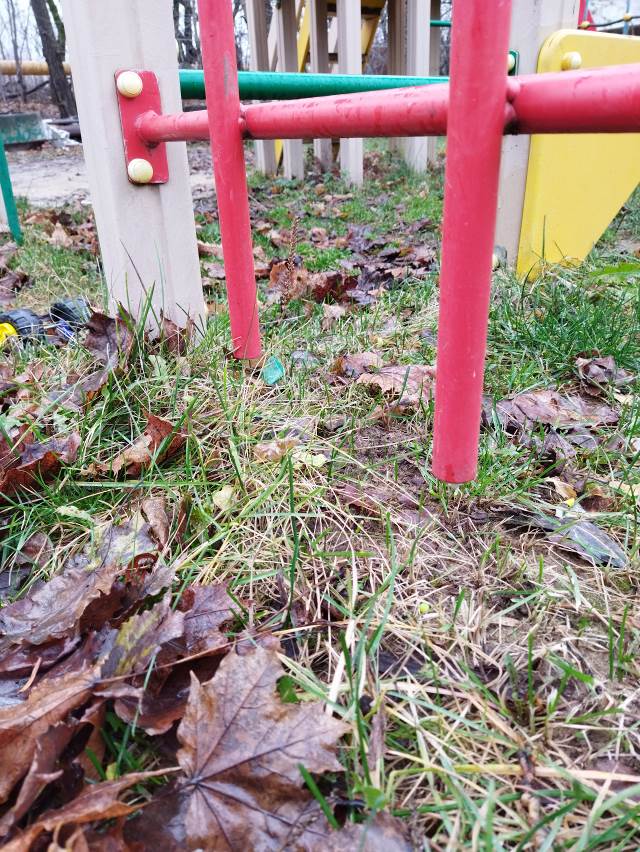

- На всех площадках (в основном площадки 2,3,4,5) песчаное ударопоглощающее покрытие заросло растительностью, что ухудшает защитные характеристики, так же в траве могут быть не замечены инородные травмоопасные предметы (стекло, камни).
При обследовании детских площадок, расположенных на территории г. Щёкино были выявлены неисправности, дефекты и отклонения, не соответствующие требованиям безопасности и ГОСТу Р 52169-2012, Оборудование и покрытия детских игровых площадок (безопасность конструкции и методы испытаний). Использование осмотренного оборудования и ударопоглащающих покрытий всех детских площадок небезопасно.
Для приведения оборудования и элементов в состояние, удовлетворяющее требованиям, для дальнейшей безопасной эксплуатации, балансодержателю необходимо своими силами или с привлечением специализированных компаний устранить вышеуказанные замечания по состоянию конструкций, восстановлению покрытия.
Игровые и спортивные комплексы и оборудование в дальнейшем могут быть использованы при условии своевременных технических осмотров, регулярном обслуживании и ремонте в соответствии с ГОСТ Р 52301-2013. Оборудование и покрытия детских игровых площадок. Безопасность при эксплуатации:
7.7 Устранение неисправностей
Неисправности оборудования, обнаруженные в процессе эксплуатации, снижающие безопасность, немедленно устраняют. Если это невозможно, то принимаются меры, обеспечивающие невозможность пользования оборудованием, либо оборудование демонтируют и удаляют с игровой площадки.
7.8 Регулярное обслуживание
Регулярное обслуживание включает мероприятия по поддержанию безопасности и качества функционирования оборудования и покрытий детской игровой площадки.
Мероприятия по регулярному обслуживанию оборудования включают:
— проверку и подтягивание узлов крепления;
— обновление окраски оборудования;
— обслуживание ударопоглощающих покрытий;
— смазку подшипников;
— нанесение на оборудование маркировок, обозначающих требуемый уровень ударопоглощающих покрытий из сыпучих материалов;
— обеспечение чистоты оборудования и покрытий (удаление битого стекла, обломков и загрязнителей);
— восстановление ударопоглощающих покрытий из сыпучих материалов и корректировка их уровня;
— обслуживание пространства зон безопасности.
7.9 Ремонтные работы
Ремонтные работы включают:
— замену крепежных деталей;
— сварку;
— замену частей оборудования;
— замену структурных элементов оборудования.
Эксперт
ООО «Стройэкспертиза» ______________ Евдокимов Ю.К
