Место осмотра: Земельный участок и строение на участке по адресу: МО, Нарофоминский р-н, д. Таширово, напротив м-на Пятерочка. Кадастровый номер участка 50:26:0110304:769
Использованные при осмотре приборы и инструменты:
— Фотоаппарат Canon IXUS 240HS; рулетка металлическая 3м, класс точности II; лазерная рулетка HIREED HI-40
Результаты осмотра и характерные узлы и детали приведены в Приложении 1.

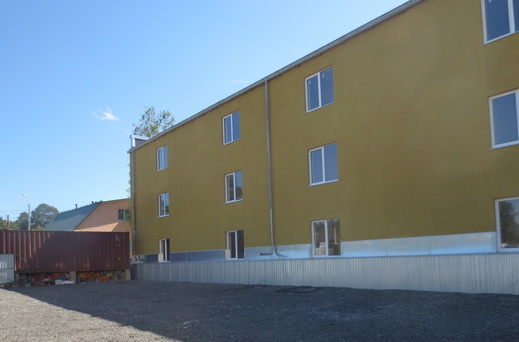

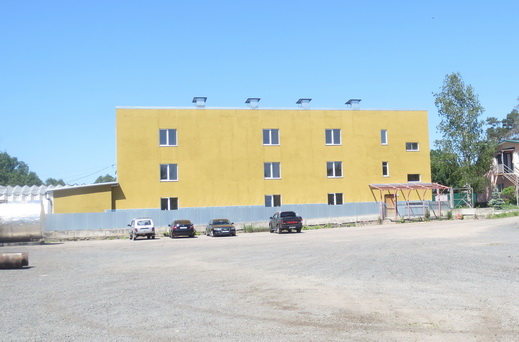

Фото 1, 2. Общий вид фасадов 3-х этажного здания. На фото 2 видны «грибки» — отдельные вытяжки из каждого помещения.
Фото 3. Крупнее, угол с фото 2. Фото 4. На заднем плане – «цоколь», «обрамляющий» здание. Желтый фасад: оштукатурен составом типа «Церезит «короед» по плитам из базальтового волокна «Роквул фасад батс» ( остатки см. на фото 74 ) фартуки из оцинкованной стали с креплением на оцинкованных саморезах.

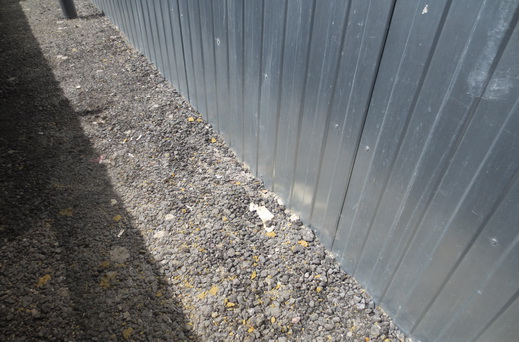

Фото 5, 6. Характер обшивки «цоколя» при примыкании в поверхности и его ширина/отлет от внешней обшивки стены. 60см.

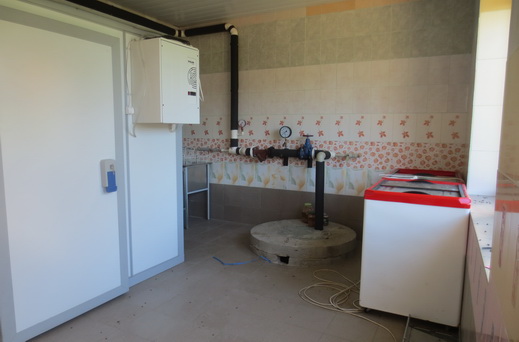

Фото 7, 8. Общий вид помещения с промышленными холодильными камерами и водомерным узлом.

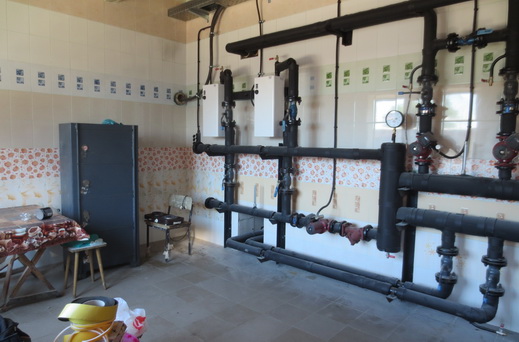

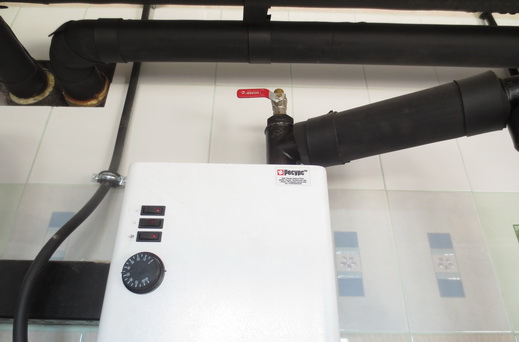

Фото 9, 10. Общий вид теплового узла и электрических отопительных котлов.
Фото 11. Характерное «старое» перекрытие 1-го этажа с дефектами в технических помещениях : железобетонное, сборное, из ребристых плит.

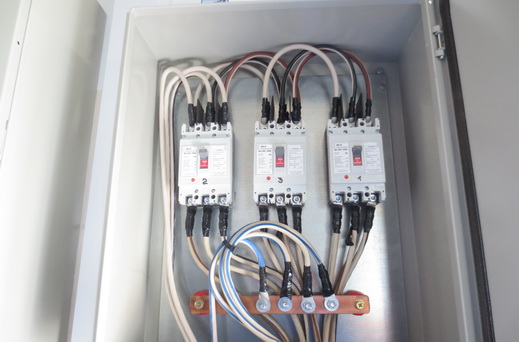

Фото 12-15. Электрощитовая. Класс исполнения щитов IP66(защита от напора воды) и характер сборки. Вводной автомат, ЩР.

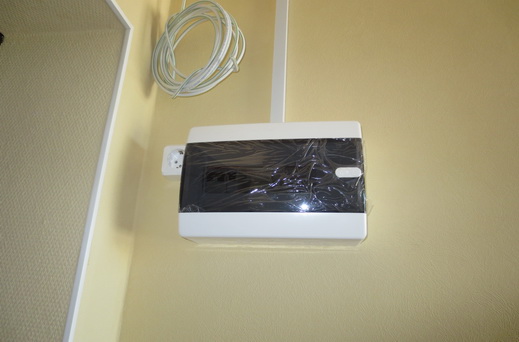

Фото 16, 17. Электрощитки ЩО на этажах на каждое помещение.
Фото 18, 19. Поэтажные пожарные щиты и гидранты.
Фото 20. Характерная высота помещений 2 и 3-го этажей (пол-потолок «в чистоте») – 2, 72м.
Фото 21, 22. Вид основной лестницы и её ширина – 1,29м.

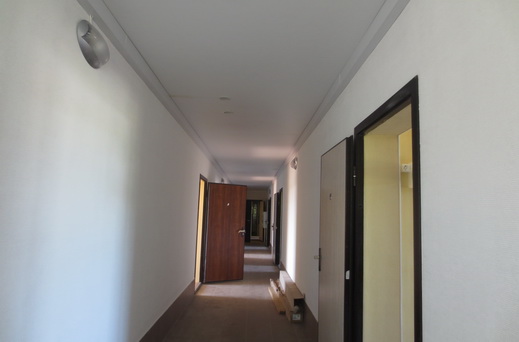

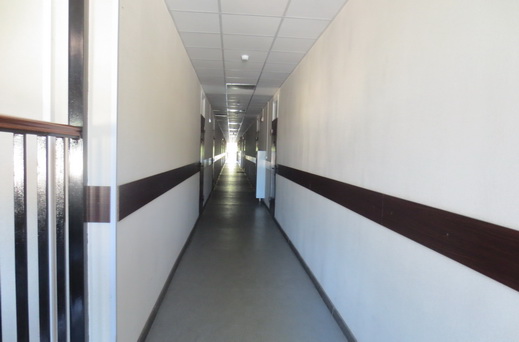

Фото 23- 26. Виды коридоров 2 и 3-го этажей.

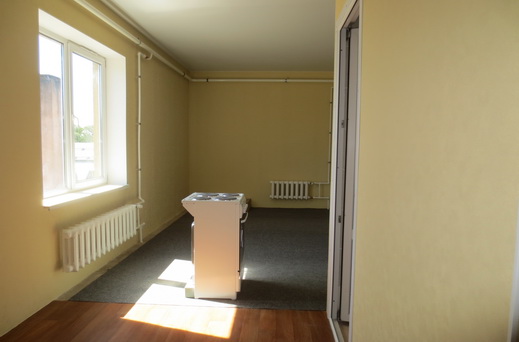

Фото 27-30. Характерные виды помещений.

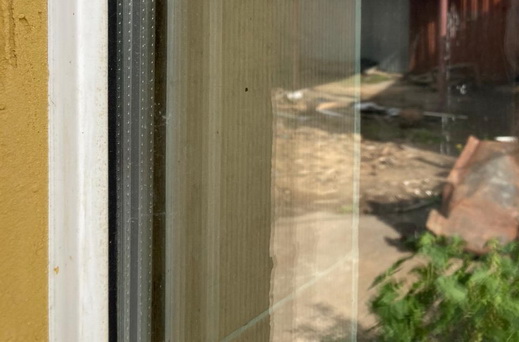

Фото 30а-30б. Характерные виды стеклопакетов остекления: 30а – двойной стеклопакет – тепловой контур здания: торцы коридоров, котельная, лестницы;
30б – одинарный стеклопакет: остальные помещения.

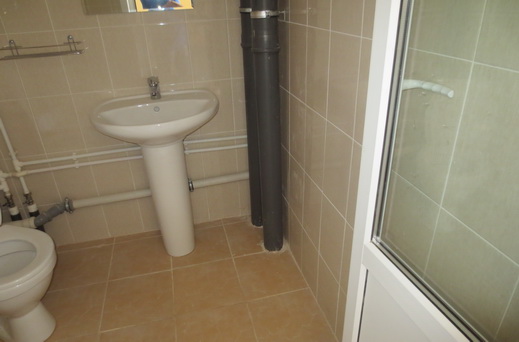

Фото 31-34. Характерные виды санузлов. Черные спаренные трубы в с/у 3-го этажа – отдельные вытяжки из помещений с/у 1 и 2-го этажей.
Фото 35, 36. Виды коридора 1-г этажа в разных ракурсах.
Фото 37, 38. И характер разводки коммуникаций по помещениям. Перекрытия сборные, железобетонные, пустотные по продольным несущим стенам.

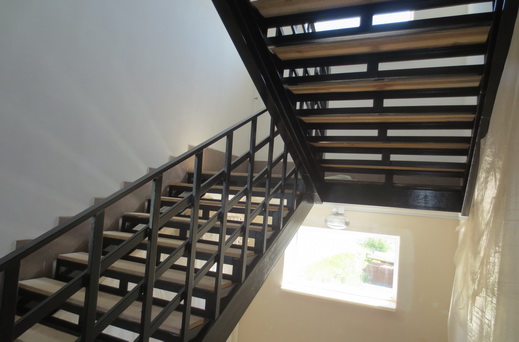

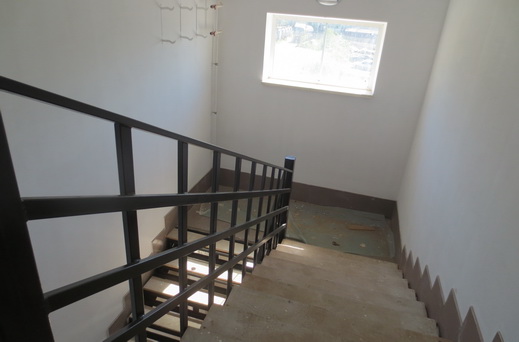

Фото 39, 40. Характерные виды междуэтажной лестницы.

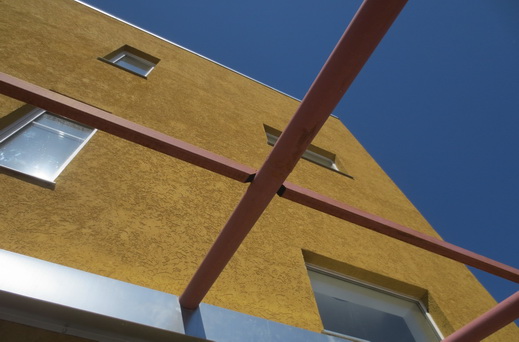

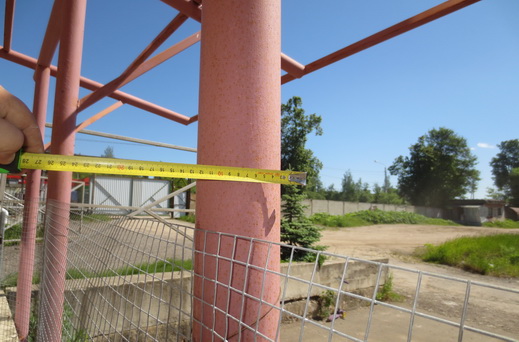

Фото 41, 42. Конструкция металлического козырька входной группы: круглые и квадратные/профильные металлические трубы (общий вид – см. фото 2.)
Фото 43, 44. Детали конструкции козырька.
Здание с воротами.

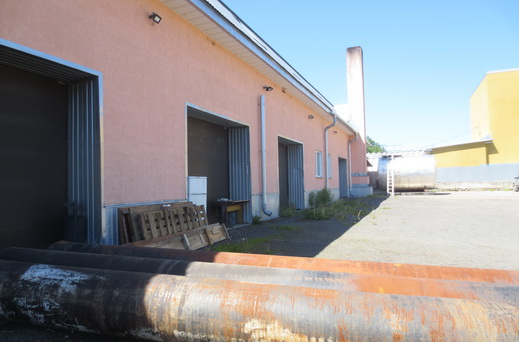

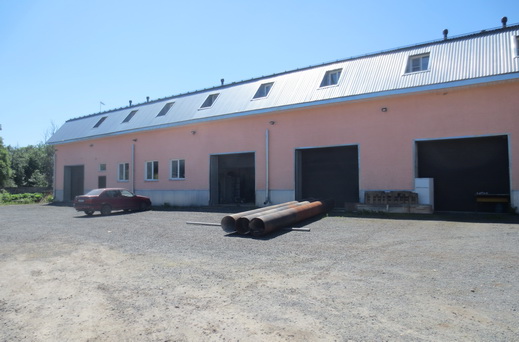

Фото 45, 46. Панорамный вид со стороны ворот. Труба отдельной котельной на твердом топливе для отопления здания.
Фото 47, 48. Детали. Фасад с открытыми воротами и второй выход с мансардного этажа по металлической лестницы.

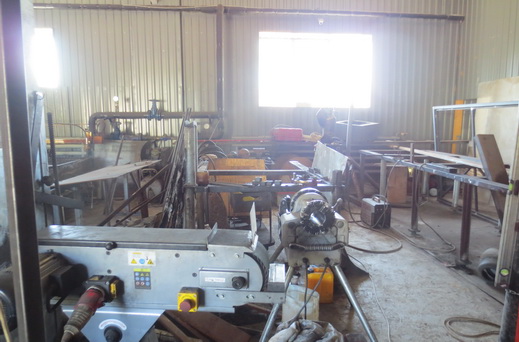

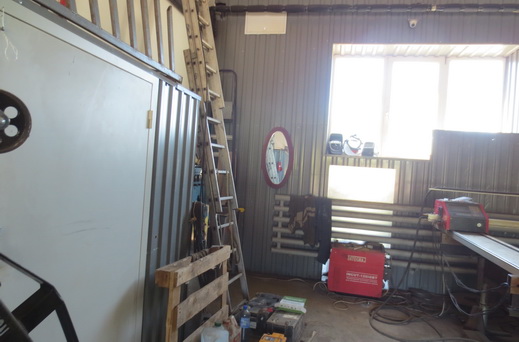

Фото 49, 50. Материалы, инструменты и оборудование, находящееся в помещениях, начиная с левых крайних ворот.

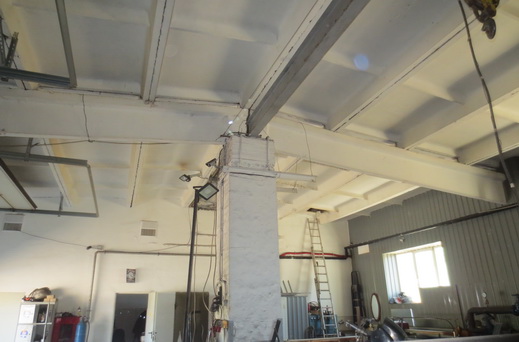

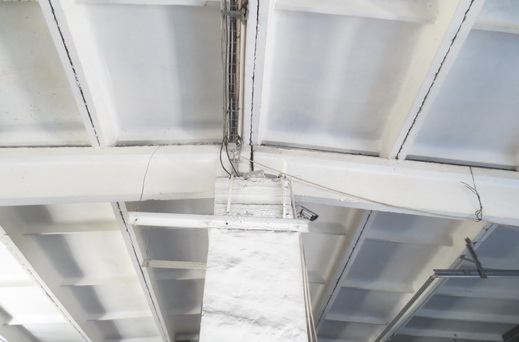

Фото 51-52. Аналогично. Фото 53. Характерная конструкция стыка колонны, ригелей и плит перекрытия.
Фото 54-57. Другое помещение.
Фото 58, 59. Еще одна конструкция и подвесной тельфер.
Фото 60-65. Другие помещения.
Фото 66-68. Основная лестница на мансардный этаж и вид коридора в мансарде.
Фото 69. Остатки плит утеплителя, хранящиеся в складе – «черепахе».
Строительно-технический специалист Д.Городецкий
06 июня 2021г.
Приложение 1.
Фото 1, 2. Общий вид фасадов 3-х этажного здания. На фото 2 видны «грибки» — отдельные вытяжки из каждого помещения.
Фото 3. Крупнее, угол с фото 2. Фото 4. На заднем плане – «цоколь», «обрамляющий» здание. Желтый фасад: оштукатурен составом типа «Церезит «короед» по плитам из базальтового волокна «Роквул фасад батс» ( остатки см. на фото 74 ) фартуки из оцинкованной стали с креплением на оцинкованных саморезах.
Фото 5, 6. Характер обшивки «цоколя» при примыкании в поверхности и его ширина/отлет от внешней обшивки стены. 60см.
Фото 7, 8. Общий вид помещения с промышленными холодильными камерами и водомерным узлом.
Фото 9, 10. Общий вид теплового узла и электрических отопительных котлов.
Фото 11. Характерное перекрытие 1-го этажа в технических помещениях: железобетонное, сборное, из ребристых плит.
Фото 12-15. Электрощитовая. Класс исполнения щитов IP66(защита от напора воды) и характер сборки. Вводной автомат, ЩР.
Фото 16, 17. Электрощитки ЩО на этажах на каждое помещение.
Фото 18, 19. Поэтажные пожарные щиты и гидранты.
Фото 20. Характерная высота помещений 2 и 3-го этажей (пол-потолок «в чистоте») – 2, 72м.
Фото 21, 22. Вид основной лестницы и её ширина – 1,29м.
Фото 23- 26. Виды коридоров 2 и 3-го этажей.
Фото 27-30. Характерные виды помещений.
Фото 30а-30б. Характерные виды стеклопакетов остекления: 30а – двойной стеклопакет – тепловой контур здания: торцы коридоров, котельная, лестницы;
30б – одинарный стеклопакет: остальные помещения.
Фото 31-34. Характерные виды санузлов. Черные спаренные трубы в с/у 3-го этажа – отдельные вытяжки из помещений с/у 1 и 2-го этажей.
Фото 35, 36. Виды коридора 1-г этажа в разных ракурсах.
Фото 37, 38. И характер разводки коммуникаций по помещениям. Перекрытия сборные, железобетонные, пустотные по продольным несущим стенам.
Фото 39, 40. Характерные виды междуэтажной лестницы.
Фото 41, 42. Конструкция металлического козырька входной группы: круглые и квадратные/профильные металлические трубы (общий вид – см. фото 2.)
Фото 43, 44. Детали конструкции козырька.
Здание с воротами.
Фото 45, 46. Панорамный вид со стороны ворот. Труба отдельной котельной на твердом топливе для отопления здания.
Фото 47, 48. Детали. Фасад с открытыми воротами и второй выход с мансардного этажа по металлической лестницы.
Фото 49, 50. Материалы, инструменты и оборудование, находящееся в помещениях, начиная с левых крайних ворот.
Фото 51-52. Аналогично. Фото 53. Характерная конструкция стыка колонны, ригелей и плит перекрытия.
Фото 54-57. Другое помещение.
Фото 58, 59. Еще одна конструкция и подвесной тельфер.
Фото 60-65. Другие помещения.
Фото 66-68. Основная лестница на мансардный этаж и вид коридора в мансарде.
Фото 69. Остатки плит утеплителя, хранящиеся в складе – «черепахе».
Приложение 2.
Один из сертификатов Специалиста, проводившего осмотр и фотофиксацию.
