Заказчик: Государственное бюджетное общеобразовательное учреждение города Москвы «Школа»



Предмет и состав обследования.

Настоящее Заключение эксперта выполнено на основании Договорагода. Заказчик Государственное бюджетное общеобразовательное учреждение города Москвы.

Предмет договора – проведение обследования и технического осмотра на безопасность использования уличных тренажеров в количестве 4-х штук на спортивной площадке Государственного бюджетного общеобразовательного учреждения.

Объект обследования- отдельно расположенная детская спортивная площадка:

расположенная на территории Государственного бюджетного общеобразовательного учреждения города;

выполненная в период с 15.06.2014г до 15.07.2014 г (оборудование и покрытие детской спортивной площадки) на основании Государственного контракта на выполнение работ по благоустройству территории Государственного бюджетного общеобразовательного учреждения города Москвы «Школа» (1178) района Чертаново Южное в 2014 году; Реестровый № торгов ЭА 0373200090813000083, Протокол № 2 от 19.11.2013г;

– выполненная на основании Технического задания (Приложение № 1 к Гос. Контракту).

– площадью 154 м2 с выполненным покрытием детской спортивной площадки, из резиновой крошки, толщиной 10мм, согласно ТУ 2530-001-72119882-2005, обрамленное бортовым камнем вдоль всего периметра площадки;

– с установленными на площадке следующего спортивного оборудования (4-х уличных спортивных тренажеров):

1. Тренажер «Шаговый» СО-3.1.68.00;

2. Тренажер «Жми ногами» СО-3.1.65.00;

3. Тренажер «Жим на брусьях» СО-3.1.72.00;

4. тренажер «Жим от груди» СО-3.1.63.00.

Состав обследования:

  1. Изучение исходной документации, предоставленной Заказчиком, в том числе по запросу Эксперта.
  2. Выезд на объект, выполнение визуального обследования, необходимые измерения с оборудованием, фото-фиксацией конструкций объекта.
  3. Обработка полученных материалов обследования: оформление текстового и наглядного материалов, ведомости результатов обследования и технического осмотра спортивного оборудования и покрытия площадки.
  4. Разработка и представление общих выводов и рекомендаций.
  5. Составление и оформление результата работы: альбома «Заключение эксперта».

При выполнении своих профессиональных обязанностей специалист-эксперт исходил из факта достоверности материалов, предоставленных Заказчиком, натурного вида и фактического состояния конструкций на момент обследования, требований нормативных документов актуальных на настоящее время. Специалист не имеет и не намерен иметь материальной заинтересованности в отношении предмета экспертного исследования. Специалист не несет ответственности за факты и другие обстоятельства, которые невозможно определить иным путем, кроме как при изучении предоставленных материалов и натурного объекта.

1.2 Исходная документация по объектам обследования.

Исполнителем у заказчика была запрошена вся исходная документация по обследуемым объектам. Часть документации уточнялось и собиралась с представителем Заказчиком в рамках подготовительной работы. Перечень исходной документации переданной исполнителю, а также запрошенной документации по объектам обследования, представлен в Таблице 1.

Перечень исходной документации по объекту

Таблица 1

№ п/п Наименование документации,

запрошенной у заказчика

Предос-ставлена Не

предос-тавлена

Примечания.

Место хранен-

ния докумен-тов.

1.1 Проектная и рабочая документация для производства работ на объекте благоуст-ройства территории спортивной площадки, регламентирующие выполнение работ.



нет
1.2 Паспорта на оборудование:

– Паспорт СО-3.1.68.00ПС, Тренажер «Шаговый» (дубликат).

– Паспорт СО-3.1.65.00ПС, Тренажер «Жми ногами» (дубликат);

– Паспорт СО-3.1.72.00ПС, Тренажер «Жим на брусьях» (дубликат);

– Паспорт СО-3.1.63.00ПС, Тренажер «Жим от груди» (дубликат).



+

+

+

+



ГБОУ Школа
1.3 Сертификаты (соответствия, качества):

– на строительные материалы (бетон, песок, бордюрный камень, основание под покрытие и др.);

– на покрытие из резиновой крошки;

– на оборудование тренажеров.





нет

нет

нет

1.4 Акты освидетельствования скрытых работ на объекте:

– по устройству приямков, анкерных болтов и монолитных бетонных фундаментов тренажеров;

– по устройству основания и покрытия спортивной площадки.







нет

нет



1.5 КОНТРАКТ № ______

на выполнение работ по благоустройству территории государственного общеобразовательного учреждения

ГБОУ Школа (1178) района Чертаново Южное в 2014 году.

Реестровый

№ Торгов ЭА 0373200090813000083, Протокол № 2 от 19.11.2013г.



+

Без печатей и подписей, в формате WORD, 23 листа.

Инженерная служба района «Чертаново Юж-ное».

1.6 Техническое задание ( Приложение № 1 к Гос. Контракту). + Без печатей и подписей, в формате WORD, 6 листов.

Инженерная служба района «Чертаново Юж-ное».

1.7
График выполнения работ по ремонту школьной территории ГБОУ Школа(1178) в 2014г. (Приложение № 3 к Гос. Контракту).

Срок монтажа тренажеров: с 01.07.2014г по 15.07.2017г;

Срок устройства покрытия площадки: с 15.06. 2014г по 15.07.2014г.

+ Без печатей и подписей, в формате WORD, 1 лист.

Инженерная служба района «Чертаново Юж-ное».

1.8 Исполнительная документация по объекту благоустройства спортивной площадки. нет

1.3. Сведения об эксперте

Специалист ЭкспертМаличенко Сергей Владимирович.

Стаж работы по профессии:

– в сфере организации и руководства строительного производства- 25 лет;

-в сфере организации и выполнения архитектурно-строительного проектирования – 22 года;

– в экспертной строительно-технической деятельности -17 лет;

– в сфере обследования и испытания строительных конструкций, зданий и сооружений различного назначения – 30 лет.

Основные квалификационные документы (отдельные документы, из которых приложены в Приложении 3):

– Квалификационный лист специалиста эксперта строительно-технической экспертизы.

– Диплом Инженера-строителя, № ЕВ № 240375 от 31.07.1979г,

– Диплом Кандидат технических наук, К № 036689 от 15.05.1991, ВАК при Совете Министров СССР.

– Выписка, Член НОПРИЗ, Рег. № П-034510 от 21.10.2017г. (Национальный реестр РФ специалистов в области архитектурно-строительного проектирования).

– Выписка, Член НОСТРОЙ, № 178627, С-77-179062 от 21.12.2018 г. (Национальный реестр РФ специалистов в области строительства).

– Выписка, Член СРО, Квалификационный Аттестат № 315.015-29092017, СРО «Союз «ПроектСвязьТелеком»

Квалификационных Аттестатов- 3 единицы,

Удостоверений о повышении квалификации -4 единицы.

    1. . Нормативное обоснование работы. Термины и определения.

Настоящая работа выполнена согласно требованиям актуализированных на настоящий момент редакций нормативно-технической документации Российской Федерации (Раздел 4), также с учетом выполнения требований повышения уровня безопасности людей в зданиях и сооружениях и сохранности материально-технических ценностей в соответствии с Федеральными законами:

– Федеральным законом от 30.12.2009г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» [1, 4];

В текстах «Экспертного заключения» приняты отдельные из терминов и определений, регламентированных СП 13-102-2003 [13].

Обследование: комплекс мероприятий по определению и оценке фактических значений контролируемых параметров, характеризующих эксплуатационное состояние, пригодность и работоспособность строительных конструкций и определяющие возможность их дальнейшей эксплуатации или необходимость восстановления и усиления.

Дефект: отдельное несоответствие конструкций какому-либо параметру, установленному проектом или нормативным документом (СНиП, ГОСТ, ТУ, СН и т.д.).

Повреждение: неисправность, полученная конструкцией при изготовлении, транспортировке, монтаже или эксплуатации.

Нормативный уровень технического состояния – категория технического состояния строительных конструкций, при котором количественные и качественные значения параметров всех критериев оценки технического состояния соответствуют требованиям нормативных документов (СНиП, ТСН, ГОСТ, ТУ, и т.д.).

Также использованы термины регламентированные ГОСТ Р 55677-2013 [10], «Безопасность детских спортивных площадок. Безопасность конструкций и методы испытаний»:

Детская спортивная площадка: Специально оборудованная территория, предназначенная для сохранения и укрепление здоровья, развития психофизических способностей детей в процессе их осознанной двигательной активности, включающая оборудование и покрытие детской спортивной площадки.

Покрытие детской спортивной площадки: Поверхностный слой детской спортивной площадки с амортизационными свойствами для предотвращения травмирования ребенка при падении.

Зона падения: Пространство внутри, на или вокруг оборудования, в которе попадает ребенок при падении с элемента конструкции оборудования, размещенного над поверхностью детской спортивной площадки.

Зона безопасности оборудования: Пространство внутри, на или вокруг оборудования детской спортивной площадки, которое может быть занято пользователем, находящимся в движении, вызванном использованием оборудования.

Зона приземления: Область поверхности детской спортивной площадки, на которую попадает ребенок в результате свободного падения.

Спортивное оборудование: Оборудование, предназначенное для организованной по определенным правилам деятельности и подготовки этой деятельности, направленной на сопоставление физических и интеллектуальных способностей людей.

Безопасность оборудования: Состояние оборудования, когда воздействие на него внешних и внутренних факторов не создает угрозу для жизни и здоровья человека.

Также применены термины по ГОСТ Р 55679-2013 [11]. «Оборудование детских спортивных площадок. Безопасность при эксплуатации».

Регулярный визуальный осмотр: Проверка оборудования, позволяющая обнаружить оче­видные опасные дефекты, вызванные актами вандализма, неправильной эксплуатацией и климатичес­кими условиями.

Функциональный осмотр: Детальная проверка с целью оценки рабочего состояния, степени изношенности, прочности и устойчивости оборудования.

Ежегодный основной осмотр: Проверка, выполняемая с периодичностью один раз в 12 месс целью оценки соответствия технического состояния оборудования требованиям безопасности.

Консервация: Комплекс технических мероприятий, обеспечивающих временную противокоррозионную защиту на период изготовления, хранения и транспортирования металлов и изделий, с использованием консервационных масел и смазок.

Эксплуатант: Общество, организация, корпорация, объединение или частное лицо с соответствующими полномочиями и ответственностью за эксплуатацию оборудования.

Эксплуатация: Стадия жизненного цикла изделия, на которой реализуется, поддерживается и восстанавливается его качество (работоспособное состояние).

    1. . Сведения об условиях, участниках и дате обследования объекта

Для решения вопросов, обозначенных в обследовании, было организовано проведение обследования и технического осмотра на безопасность использования уличных тренажеров в количестве 4-х штук на спортивной площадке.

Работы обследованию выполнялись 09.12.2019 г в светлое время суток (с 12-00 до 14-00) при положительной температуре от+ 4 до +6 град, облачно, без осадков.

Работа выполнялась в присутствии работников ГБОУ Школа

– Нефедовой Оксаны Вадимовны – Заместителя директора школы;

– Польченко Светланы Дмитриевны – Заведующей хозяйственной частью.

Изучение исходной документации по объекту обследования выполнялось с 05.12.2019г по 09.12.2019г

Обработка результатов обследования и оформление «Заключения эксперта» выполнялись в период с 09.12.2019г по 15.12.2019г в офисе ООО «Стройэкспертиза», расположенный по адресу: город Москва, улица Верхняя Первомайская, дом № 43, офис 206.

    1. Параметры и средства измерений и контроля при обследовании.

Для выполнения задач, поставленных в обследовании, определены следующие параметры измерений в конструкциях здания:

Геометрические размеры конструкций: измеряются с точностью 1 мм [6] металлическими линейками, рулетками, лазерными дальномерами, размеры сечений конструкций с точностью до 0,1 мм – штангенциркулем.

Глубина, толщина, диаметры мелких деталей – штангенциркулем после расчистки поверхностей при неизменности структуры материала.

Объем экспериментальной выборки оцениваемого параметра определяется в зависимости от изменчивости опытных данных и требуемой действующими нормами и обеспеченности.

Уточнение технического состояния и количественная (расчетная) оценка остаточного уровня работоспособности элементов выполняется в соответствии с действующими нормами и технической литературой (Раздел 4) по фактическим геометрическим размерам и показателям свойств материалов.

Средства измерений и контроля, применяемые при обследовании технического состояния объекта, приводятся в Таблице 2, подвергнуты своевременной поверке (калибровке) в установленном порядке и соответствуют требованиям нормативных документов и технической документации по метрологическому обеспечению.



Таблица 2

п/п

Наименование измерительного и фиксирующего оборудования Назначение и функции

оборудования

№ обору-дования
1. Цифровая зеркальная фотокамера Canon EOS 500D DS 126231 DC 8/1V, оснащенная датчиком CMOS высокого разрешения с 15.10 млн. эффективных пикселов, процессором DIGIC 4, высокоточной и 9-точечной системой автофокусировки. Фото-фиксация элементов конструкций и сооружения с целью подтверждения визуального осмотра и исследований, а также наглядности полученных результатов. № 155054505
2. Дальномер лазерный Leica DISTRO D3a 0.05-100м. Диапазон измерений с 0,05 м до 100 м с точностью +(-) 1 мм.

Встроенный датчик для измерения уклонов в диапазоне +(-) 45о ,

Линейные измерения конструкций. Расчет горизонтального расстояния по датчику наклона и 1 расстоянию; расчет угла разворота двух расходящихся стен; расчет площади/объема по двум/ трем замерам соотвествен-но. SAP

№ 776178

3. Линейка стальная 500 мм ГОСТ 427-75, Точность 0,1 мм Линейное измерение конструкций, деталей и др.
4. Транспортир ТГ-А стальной, ГОСТ 13494-68 Измерение углов
5. Штангенциркуль ЩЦ-1-150-0.1, В 080013, ГОСТ 166-89 Измерение наружных размеров деталей, внутренних размеров и глубины № 0007702
6. Рулетка измерительная металлическая, длина 5 м, ГОСТ 7502-98. Линейные измерения размеров
7. Рулетка измерительная металлическая, длина 50 м, ГОСТ 7502-98. Линейные измерения размеров конструкций и сооружений, расстояний и др.
8. Лупа измерительная, ГОСТ 25706-83, 80мм, 2-X Для увеличения рассматриваемой поверхности и структуры.
9. Уровни строительные 2,0 м и 1.5 м, ГОСТ 9416-83 Для измерения горизонтальных поверхностей потолков, пола; вертикальных поверхностей стен, откосов окон и дверей.
10. Угольник металлический измерительный 250 мм,

ГОСТ 3749-77

Для измерения внутренних и наружных углов 90 град. стен помещений.
    1. Перечень работ и вопросов (задание) Эксперту.

Заказчик поручил провести обследование и технический осмотр на безопасность использования уличных тренажеров в количестве 4-х штук на спортивной площадке  и ответить на следующие вопросы:

  1. Оценка фактического технического состояния спортивного оборудования и покрытия детской спортивной площадки, наличия/отсутствия возможных дефектов и повреждений, выявление несоответствия материалов требованиям исходной документации.
  2. Соответствие технических характеристик смонтированного спортивного оборудования и материалов покрытия детской спортивной площадки соответствующим Паспортам и сертификатам от изготовителей (поставщиков).
  3. Соответствие эксплуатируемого спортивного оборудования и покрытия согласно нормативным требованиям Разделов 1.2, 1.4 и 4.

4. Оценка условий обеспечения безопасности спортивного оборудования, условий обеспечения безопасности при падении.

5. Составление «Заключение эксперта» с выводами и рекомендациями.

Обследование объекта проходило в три связанных между собой этапа:

– подготовительная работа: изучение паспортов и исполнительной документации на оборудование, сверка технических характеристик фактически установленного оборудования с данными паспорта;

– визуально-инструментальное обследование согласно нормативов [13], [5], [10] и [11] раздела 4, в ходе которого выполнены натурные обследования, освидетельствования и необходимые измерения;

– камеральная обработка результатов обследований с сопоставлением с действующими строительными нормами и правилами;

– подготовка и оформление Альбома «Заключения эксперта».

  1. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ
    1. Описание результатов обследования и технического осмотра.

Результаты обследования объектов представлены в Таблице 3 «Ведомость результатов обследования и технического осмотра на безопасность использования уличных тренажеров в количестве 4-х штук на спортивной площадке

Оценка спортивного оборудования и покрытий детской спортивной площадки выполнялась на основании «Нормативных требований к оборудованию и покрытиям детских игровых площадок» (столбец 2, Таблицы 3) из актуальных нормативных документов [10] и [11] по детским спортивным площадкам.

На основании нормативных требований (в столбцах 3, 4, 5 и 6 Таблицы 3) дается оценка соответствия спортивного оборудования и покрытия детской спортивной площадки для каждого из 4-х видов спортивного оборудования (Тренажеров).

Исследования выполнялись с учетом и согласно требований новейших актуальных нормативов регулирующих безопасность при эксплуатации, для чего были выполнены: обследование, технический осмотр и необходимые измерения для 4-х Тренажеров по следующим критериям:

  1. Соответствия спортивному оборудованию и покрытиям Паспортам изготовителей;
  2. Соответствия типа покрытия детской спортивной площадки рекомендациям в паспорте-изготовителе;
  3. Соответствия установки спортивного оборудования с границами зон безопасности;
  4. Подтвердить соответствие покрытия детской спортивной площадки требованиям актуальных регламентов (в форме обязательной сертификации продукции или декларирования соответствия);
  5. Проверка отсутствия/наличия Дефектов, повреждений и недоделок, спортивного оборудования и покрытий, влияющих на падение;
  6. Обеспечение условий для использования спортивного оборудования и покрытий, соответствующих способностям конкретного ребенка (использование информационных табличек-пиктограмм);
  7. Соответствия конструкций спортивного оборудования и покрытий для безопасности использования;

По результатам обследования представлены общие выводы и рекомендации (Раздел 3).

    1. Ведомость результатов обследования и технического осмотра на безопасность исследования уличных тренажеров.

Результаты оценки безопасности и соответствия спортивного оборудования и покрытия детской спортивной площадки нормативным требованиям, представлены в Таблице № 3 ««Ведомость результатов обследования и технического осмотра на безопасность использования уличных тренажеров в количестве 4-х штук на спортивной площадке».

«Ведомость результатов обследования и технического осмотра на безопасность использования уличных тренажеров в количестве 4-х штук на спортивной площадке, корп.10.

Таблица № 3

№ п/п Нормативные требования к оборудованию и покрытиям детских спортивных площадок для оценки безопасности использования. Оценка соответствия оборудования и покрытия нормативным требованиям
Тренажер «Шаговый» СО-3.1.68.00

Фото 3-12

Приложения 3

Тренажер

«Жми ногами»

СО-3.1.65.00

Фото 13 – 17

Приложения 3

Тренажер

«Жми на брусьях»

СО-3.1.72.00

Фото 18-23

Приложения 3

Тренажер

«Жми на груди»

СО-3.1.63.00

Фото 24-27

Приложения3

1 2 3 4 5
1. ГОСТ Р 55679-2013 [11]. «Оборудование детских спортивных площадок. Безопасность при эксплуатации» (учитывает требования ГОСТ Р 52169-2012 [17]), в том числе:

4.1 Монтаж и установку оборудования выполняют в соответствии с проектом, паспорт

ом изготовителя и нормативными документами.

5.3.2 Инструкции по осмотру и проверке оборудования перед началом эксплуатации и осмотрам, обслуживанию и ремонту оборудования.

6.3 Результаты контроля за техническим состоянием оборудования и контроля соответствия требованиям безопасности, технического обслуживания и ремонта регистрируют в журнале, который хранится у эксплуатанта (владельца).

6.4.2 Регулярный визуальный осмотр: Регулярный визуальный осмотр позволяет обнаружить очевидные неисправности и посторонние предметы, представляющие опасности, вызванные пользованием оборудованием, климатическими условиями, актами вандализма.

– требование к обслуживанию ударопоглощающих покрытий игровой площадки, например, уровню сыпучих материалов.

6.4.3 Функциональный осмотр: Функциональный осмотр представляет собой детальный осмотр с целью проверки исправности и устойчивости оборудования, выявления износа элементов конструкции оборудования.

Осмотр проводят с периодичностью один раз в 1— 3 мес в соответствии с инструкцией изготовите- ля/продавца. Особое внимание уделяют скрытым, труднодоступным элементам оборудования.

6.4.5 Ежегодный основной осмотр: Ежегодный основной осмотр для целей оценки соответствия технического состояния оборудова­ния требованиям безопасности проводят с периодичностью не более одного раза в 12 мес.

7.4 Документация на оборудование. Вся эксплуатационная документация (в том числе паспорт, акт осмотра и проверки, графики осмотров и т. п.) подлежит постоянному хранению.

7.5 Информационное обеспечение безопасности: Для обеспечения безопасности на детской спортивной площадке эксплуатант разрабатывает и устанавливает информационные таблички или доски.

Паспорт изготовителя в наличии.

Проектная документа-ция-отсутствует.

Имеется в паспорте.

Журнал в наличии, оформлен согласно требованиям ГОСТ.

Выполняется, отражен в журнале (фото 32, Приложение 3).

Нет данных

Нет данных.

Документация в наличии, в свободном доступе работников школы.

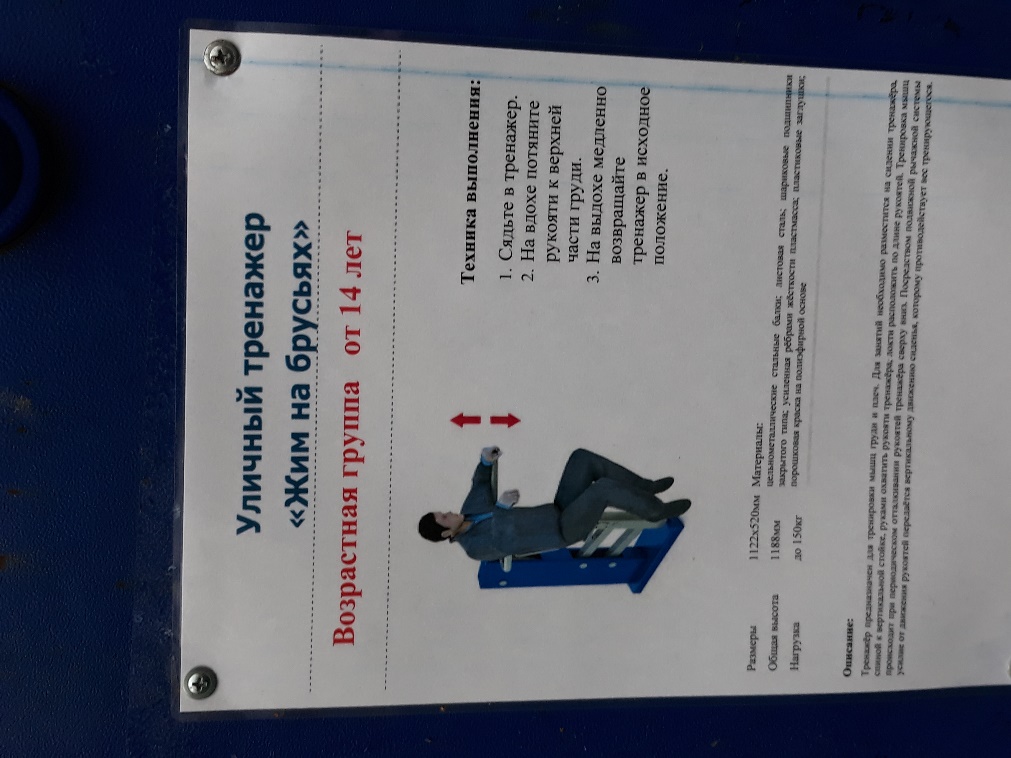

Выполнено, имеются информационные таблички на каждый тренажер (Приложе-ние 2) и на площадке (фото 28 и 29, приложения 3).

Паспорт изготовителя

в наличии.

Проектная документа-ция-отсутствует.

Имеется в паспорте.

Журнал в наличии, оформлен согласно требованиям ГОСТ.

Выполняется, отражен в журнале (фото 32, Приложение 3).

Нет данных

Нет данных.

Документация в наличии, в свободном доступе работников школы.

Выполнено, имеются информационные таблички на каждый тренажер (Приложе-ние 2) и на площадке (фото 28 и 29, приложения 3).

Паспорт изготовителя в наличии.

Проектная документа-ция-отсутствует.

Имеется в паспорте.

Журнал в наличии, оформлен согласно требованиям ГОСТ.

Выполняется, отражен в журнале (фото 32, Приложение 3).

Нет данных

Нет данных.

Документация в наличии, в свободном доступе работников школы.

Выполнено, имеются информационные таблички на каждый тренажер (Приложе-ние 2) и на площадке (фото 28 и 29, приложения 3).

Паспорт изготовителя в наличии.

Проектная документа-ция-отсутствует.

Имеется в паспорте.

Журнал в наличии, оформлен согласно требованиям ГОСТ.

Выполняется, отражен в журнале(фото 32, Приложение 3).

Нет данных

Нет данных.

Документация в наличии, в свободном доступе работников школы.

Выполнено, имеются информационные таблички на каждый тренажер (Приложе-ние 2) и на площадке (фото 28 и 29, приложения 3).

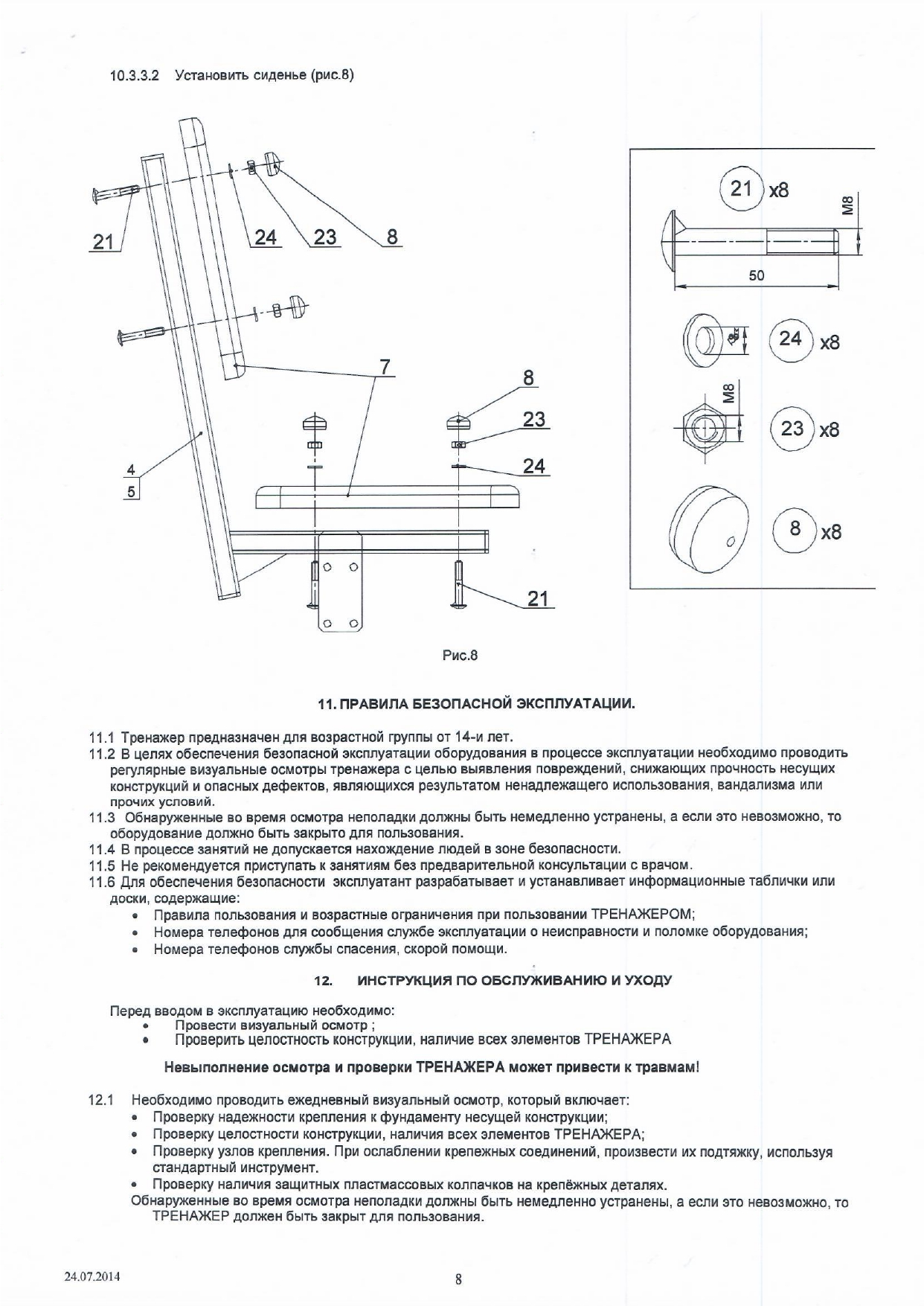

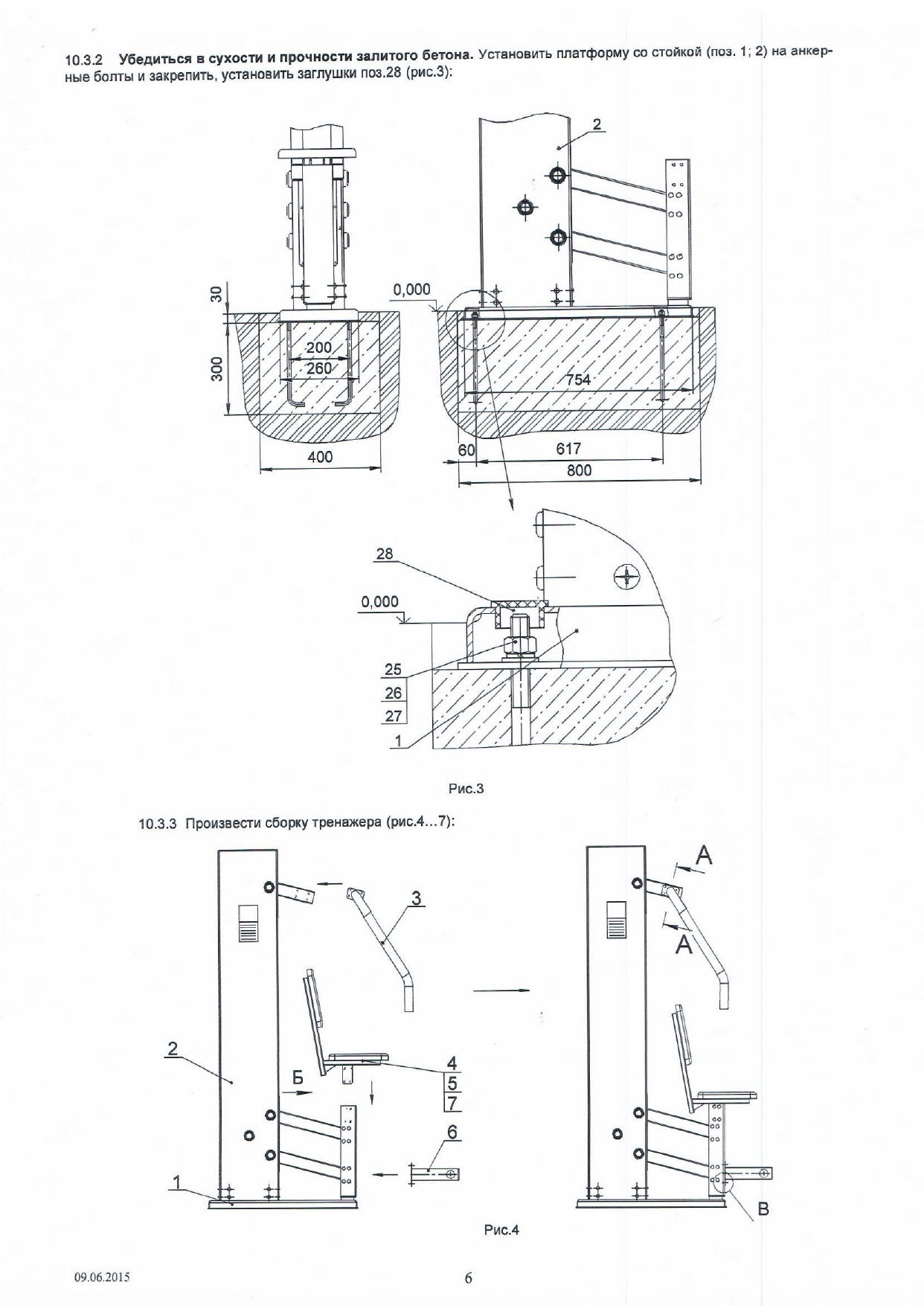

2. Паспортные данные спортивного оборудования (таблица 2, п. 1.2) – Дата изготовления-отсутствует.

– Срок службы- отсутствует;

– Для возрастной группы от 14 лет;

– Предназначен: для развития мышц ног и таза, плечевого пояса, тренировки сердечно-сосудистой системы.

– Зона безопасности: 1м отступить от каждой стороны тренажера в плане.

– Требование к покрытию спортивной площадки: отсутствует.

– Изготовлен на основании стандарта предприятия СТО 71030909-005-2010

– Дата изготовления-отсутствует.

– Срок службы- отсутствует;

– Для возрастной группы от 14 лет;

– Предназначен: для тренировки мышц ног.

– Зона безопасности: 1м отступить от каждой стороны тренажера в плане.

– Требование к покрытию спортивной площадки: отсутствует.

– Изготовлен на основании стандарта предприятия СТО 71030909-005-2010

– Дата изготовления-отсутствует.

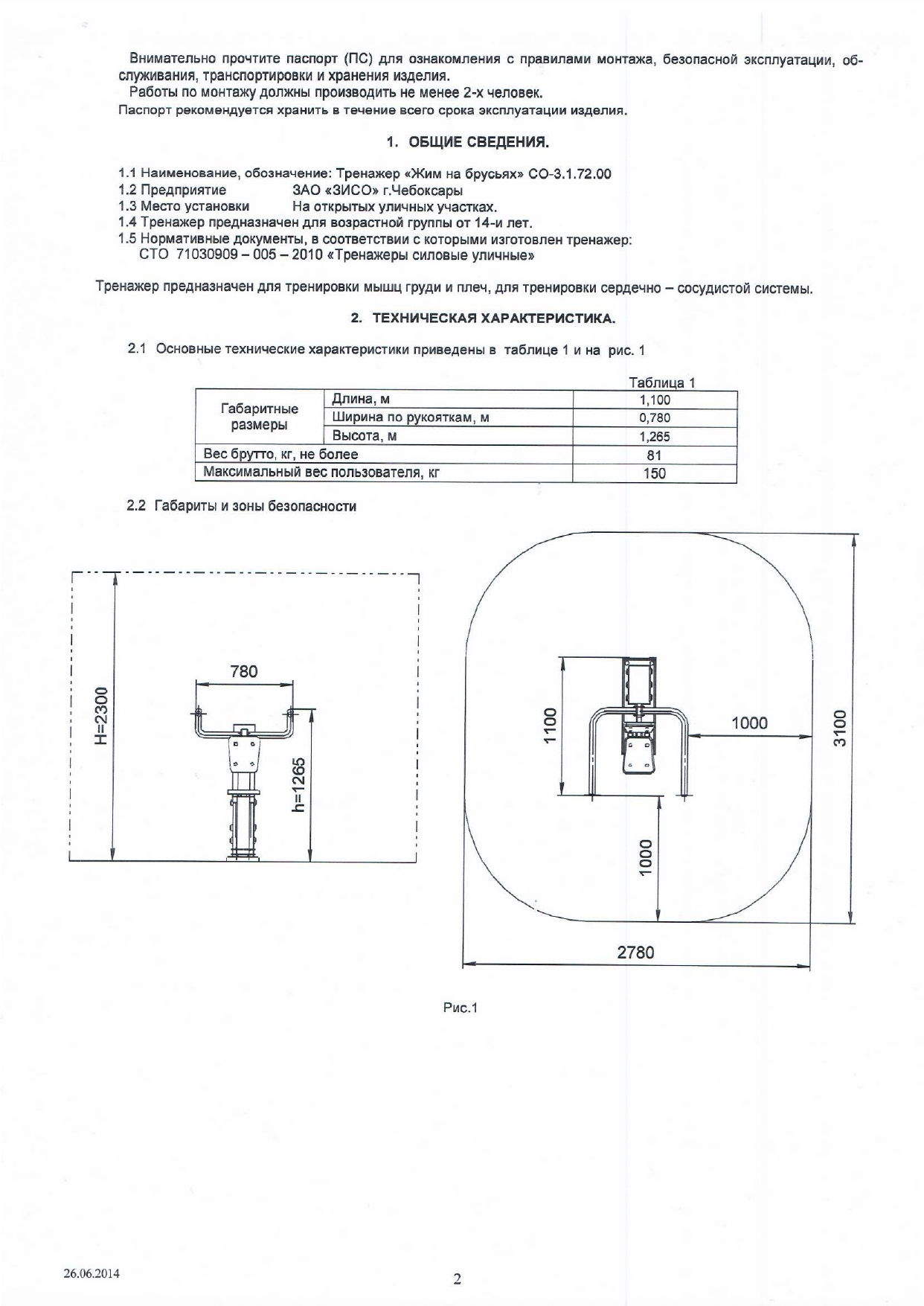

– Срок службы- отсутствует;

– Для возрастной группы от 14 лет;

– Предназначен: для тренировки мышц груди и ног, для тренировки сердечно-сосудистой системы.

– Зона безопасности: 1м отступить от каждой стороны тренажера в плане.

– Требование к покрытию спортивной площадки: отсутствует.

– Изготовлен на основании стандарта предприятия СТО 71030909-005-2010

– Дата изготовления-отсутствует.

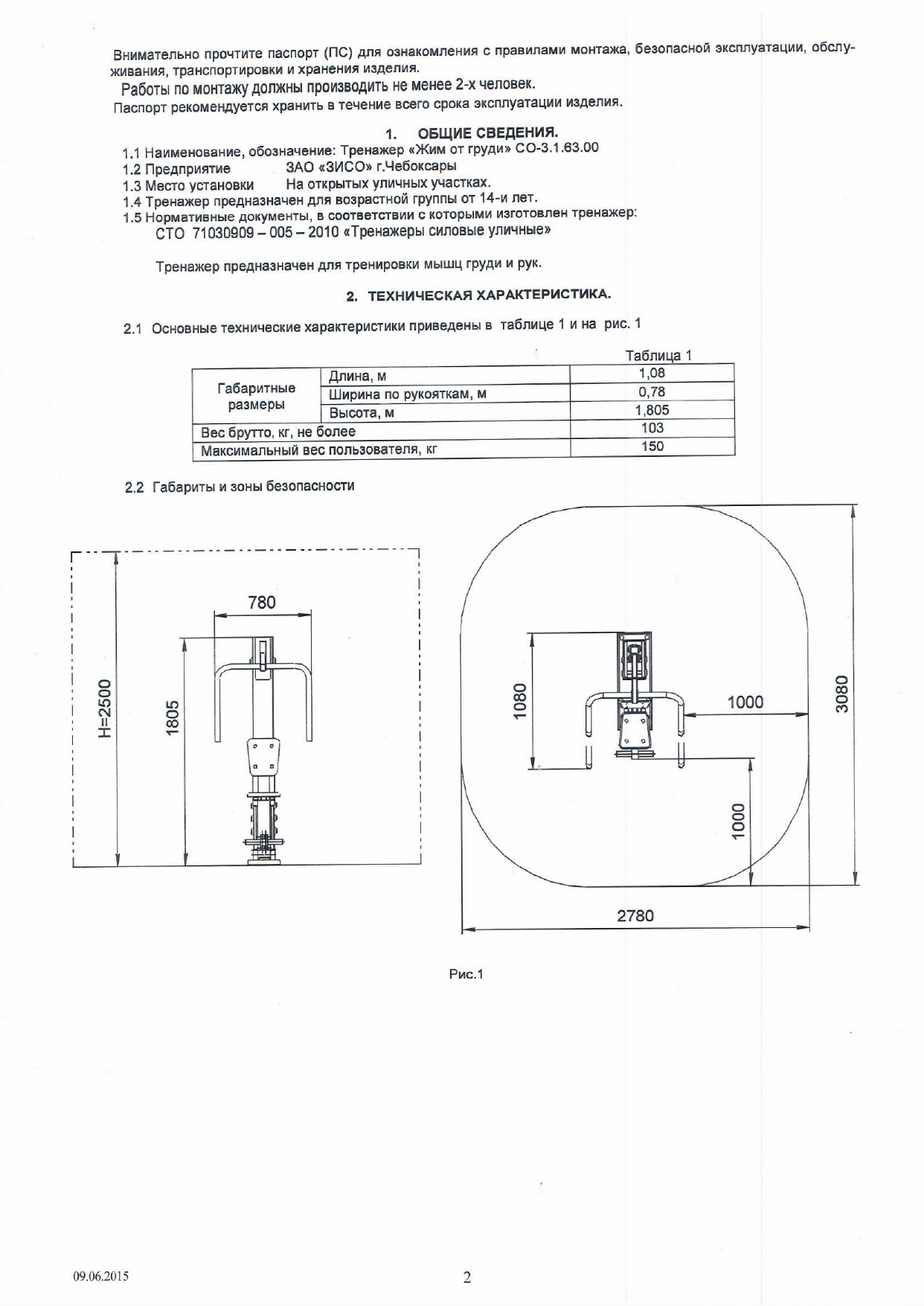

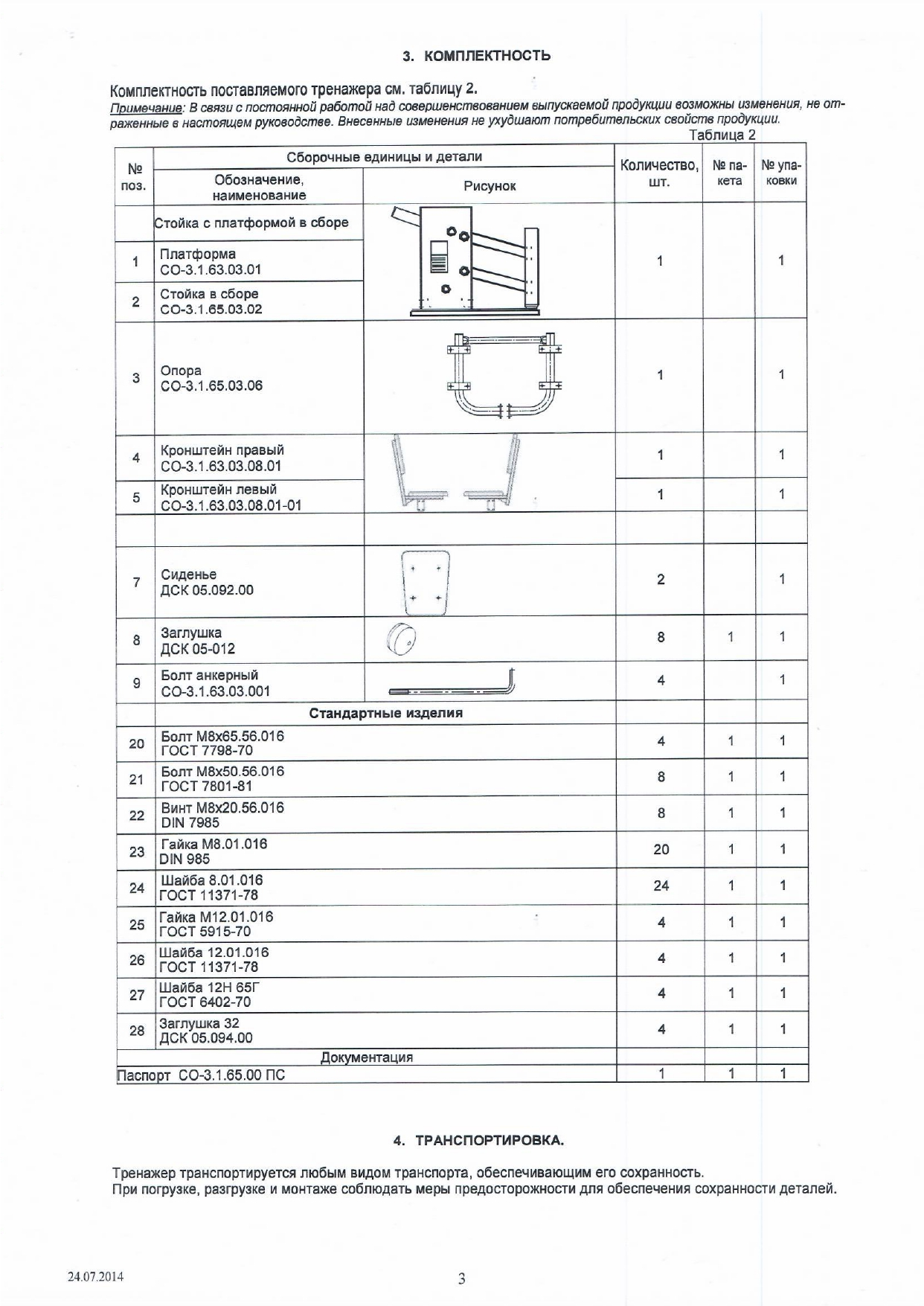

– Срок службы- отсутствует;

– Для возрастной группы от 14 лет;

– Предназначен: для тренировки мышц груди и ног.

– Зона безопасности: 1м отступить от каждой стороны тренажера в плане.

– Требование к покрытию спортивной площадки: отсутствует.

– Изготовлен на основании стандарта предприятия СТО 71030909-005-2010

ГОСТ Р 55677-2013 [10]. «Безопасность детских спортивных площадок. Безопасность конструкций и методы испытаний. Общие требования.», в том числе:

3.4 зона безопасности оборудо-вания: Пространство внутри, на или вокруг оборудования детской спортивной площадки, которое может быть занято пользователем, находящимся в движении, вызванном использованием оборудования

3.7 безопасность оборудования: Состояние оборудования, когда воздействие на него внешних и внутренних факторов не создает угрозу для жизни и здоровья человека.

4.3 Требования к качеству оборудования:

-Сварные швы должны быть гладкими.

– выступающие концы болтов в пределах любой доступной части оборудования должны быть постоянно закрыты.

4.6 Соединения элементов конструкции: соединения элементов конструкции должны быть защищены таким образом, чтобы они не могли самостоятельно разъединиться, если только они специально не выполнены с такой целью.

Соединения должны быть защищены таким образом, чтобы их невозможно было разъединить без использования инструмента.

4.7 Изнашивающиеся детали конструкции: Изнашивающиеся детали конструкции или такие детали, замена которых предусмотрена в течение срока службы оборудования, например, подшипники, должны быть съемными. Съемные детали должны быть защищены от несанкционированного доступа и не требовать ухода.

Выступающие смазочные материалы не должны загрязнять оборудование или оказывать влия­ние на его безопасное использование.

4.11 Фундаменты: Фундаменты должны быть сконструированы таким образом, чтобы из-за них не возникала никакая опасность (возможность споткнуться, удариться). Должно быть гарантировано, что фундаменты не будут открыты для воздействия эрозии.

Зона безопасности (замерена – более 1,0 м) , соответствует паспорту оборудо-вания .

Обеспечена.

Выполняется – швы отсутствуют.

– Имеются не закрытые выступающие концы болтов (сверху 2-х стоек, 4 + 4 шт.= 8 шт.), необходимо закрыть колпачками.

Выполняется.

Выполняется.

Выполняется.

Зона безопасности (замерена – более 1,0 м), соответствует паспорту оборудования

Обеспечена.

Выполняется – швы отсутствуют.

– Имеются не закрытые выступающие концы болтов (в месте крепления кронштейна к стойке-2 шт., сзади спинки сидения – 4 шт., всего = 6 шт.), необходимо закрыть колпачками.

– ослаблены болты крепления платформы стойки к фундамент-ным анкерным болтам. Которые необходимо затянуть согласно требованию раздела 12 паспорта.

Выполняется.

Выполняется.

Выполняется.



Зона безопасности замерена – (более 1,0 м), соответствует паспорту оборудо-вания .

Обеспечена.

Выполняется – швы отсутствуют.

Имеются не закрытые выступающие концы болтов (на ручке 4 шт. и 3 шт. сзади сидения, всего 7 шт.), необходимо закрыть колпачками.

Выполняется.

Выполняется.

Выполняется.

Зона безопасности (замерена – более 1,0 м), соответствует паспорту оборудо-вания .

Обеспечена.

Выполняется – швы отсутствуют.

Имеются не закрытые выступающие концы болтов (в узле крепления ручек к стойке – 4 шт. ,сзади спинки сидения – 4 шт., всего = 8 шт.), необходимо закрыть колпачками.

Выполняется.

Выполняется.

Выполняется.

3. ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ

На основании выполненного обследования и технического осмотра на безопасность использования уличных тренажеров в количестве 4-х штук на спортивной площадке , следует:

  1. Оценка наличия обязательной документации на спортивное оборудование и покрытие детской спортивной площадки, согласно требованиям п.п.4.1, 7.4 и разд.6 ГОСТ Р 55679-2013 [11], показала:

Требования ГОСТ выполняются в следующем:

– все 4 единицы спортивного оборудования (тренажеры) имеют паспорта изготовителя, которые хранятся в доступном месте;

– имеется «Журнал ежедневного визуального осмотра оборудования детских игровых и спортивных площадок» (начат с 01.09.2019г.), которые хранятся в доступном месте.

Требования ГОСТ не выполняются в следующем:

– отсутствует документация: «Акты функционального осмотра и проверки детской спортивной площадки»; «Акты ежегодного основного осмотра» детской спортивной площадки»; График осмотра детской спортивной площадки». Отмеченные документы необходимо оформить и разместить на постоянное хранение в доступном месте.

– отсутствует исполнительная документация на монтаж спортивного оборудования: сертификаты (соответствия и качества) на строительные материалы для фундаментов тренажеров (бетон и анкеры фундаментов; Акты освидетельствования скрытых работ по устройству приямков, анкерных болтов и монолитных бетонных фундаментов тренажеров.

– отсутствует исполнительная документация на устройство покрытия детской спортивной площадки: сертификаты (соответствия и качества) на строительные материалы (бетон, песок, бордюрный камень, основание под покрытие и др.); на покрытие площадки из резиновой крошки; Акты освидетельствования скрытых работ по устройству основания и покрытия спортивной площадки;

2. Оценка соответствия смонтированного спортивного оборудования (4-х тренажеров) паспортам оборудования, согласно требованию п.4.1 ГОСТ Р 55679-2013 [11], показала:

– все 4 Тренажера соответствуют паспортам смонтированного оборудования по всем следующим показателям: техническим характеристикам; комплектности оборудования; инструкции по сборке и монтажу; соблюдению правилам безопасной эксплуатации.

– выполненные проверочные замеры геометрических и габаритных размеров спортивного оборудования 4-х тренажеров – соответствует данным паспортов.

3. Оценка обеспечения безопасности на детской спортивной площадке по информационному обеспечению безопасности, согласно п.7.5 ГОСТ Р 55679-2013 [11], показала:

-требования ГОСТ соблюдаются: имеются информационные таблички на каждый тренажер и перед площадкой, в том числе сведения о возрастных группах (ограничения по возрасту- от 14 лет).

– рекомендуется добавить следующую информацию в информационные таблички: ограничения по весу человека; запись: «не рекомендуется приступать к занятиям без предварительной консультации с врачом» (рекомендация п.11.5 соответствующих паспортов на тренажеры).

4. Оценка безопасности эксплуатируемого спортивного оборудования (4-х тренажеров), согласно требованиям п.п.3.4, 3.7, 4.3 ГОСТ Р 55677-2013 [10], показало:

– соблюдены зоны безопасности оборудования на спортивной площадке согласно требованиям (не менее 1м) п.2.2 соответствующих паспортов на оборудование;

– обеспечена безопасность оборудования: состояние оборудования, когда воздействие на него внешних и внутренних факторов не создает угрозу для жизни и здоровья человека.

– не в полной мере обеспечены требования к качеству оборудования (согласно п. 4.3 ГОСТ): имеются не закрытые выступающие концы болтов (от 6 до 8 шт. на каждом тренажере, см. п.4.3 Таблицы 3.), которые необходимо закрыть колпачками; ослаблены болты крепежных соединений платформы стойки к фундаментным анкерным болтам на тренажере № 2 «Жми ногами», которые необходимо затянуть согласно требований раздела 12 паспорта СО-3.1.65.00.

5. На смонтированном спортивном оборудовании и покрытии детской спортивной площадки не обнаружено дефектов, повреждений и недоделок, что обеспечивает объекту, согласно регламентам раздела 3 СП 13-102-2003 [13], Нормативный уровень технического состояния (категория технического состояния конструкций, при котором количественные и качественные значения параметров всех критериев оценки технического состояния соответствуют требованиям нормативных документов).

6. Обследуемое спортивное оборудование в составе 4-х Тренажеров, является безопасным для использования и может эксплуатироваться. Рекомендуется в короткие сроки выполнить: исправить недостатки оборудования, выявленные в п. 4 в результате эксплуатации, дополнить информацию в информационные таблички согласно п.3. Также организовать регулярные функциональные и ежегодные осмотры спортивного оборудования с оформлением документов: «Акты функционального осмотра и проверки детской спортивной площадки»; «Акты ежегодного основного осмотра», график осмотра детской спортивной площадки», согласно п.1.

7. Для дальнейших устройств и переоборудований детских спортивных площадок, необходимо выполнять следующие нормативные требования:

– соответствие спортивного оборудования конкретному Паспорту изготовителя оборудования;

– соответствие типа выполненного ударопоглащающего покрытия рекомендациям Паспорта-изготовителя и допустимому виду ударопоглащающего покрытия, согласно требованиям ГОСТ 52169-2012 [17] и ГОСТ Р РН 1177-2013 [16];

– соответствие фактического установленного оборудования габаритам и зонам безопасности, которые указаны в Паспорте конструкции;

– подтверждение соответствия применяемых материалов покрытия площадок требованиям актуальных сертификатов и других регистрирующих документов;

– наличие конструктивных особенностей оборудования и покрытий, предотвращающих падение;

– соблюдение технологии выполненного основания и самих ударопоглащающих покрытий, подтвержденных соответствующими Актами скрытых работ от исполнителя работ (Подрядчика);

– соответствие ударопоглащающих покрытий нормативным требованиям по величинам высоты свободного падения и обеспечения горизонтальных зон падения.

Эксперт_________________________Маличенко С.В.

4. Перечень используемой нормативно-технической

документации

  1. Федеральный закон от 30.12.2009 N 384-ФЗ (ред. от 02.07.2013) “Технический регламент о безопасности зданий и сооружений”.
  2. Федеральный закон от 22.07.2008 N 123-ФЗ (ред. от 29.07.2017) “Технический регламент о требованиях пожарной безопасности” (с изм. и доп., вступил в силу с 31.07.2018).
  3. Федеральный закон от 31.05.2001 № 73-ФЗ (ред. № 9 от 08.03.2015) «О государственной судебно-экспертной деятельности в российской федерации».
  4. Приказ Росстандарта № 831 от 17.04.2019 «Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
  5. ГОСТ 31937-2011. Межгосударственный стандарт. Здания и сооружения. Правила обследования и мониторинга технического состояния.
  6. ГОСТ 26433.2-96 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений.
  1. ГОСТ 27751-2014. Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения”, введен с 01.07.2015г.
  2. ТР ЕАЭС 042/2017 Технический регламент Евразийского экономического союза «О безопасности оборудования детских игровых площадок. (решение № 21 от 17.05.2017г., г. Москва, вступил в силу с 18.11.2019г)
  3. ГОСТ Р 58207-2018 (ISO/IEC Guide 50:2014) Аспекты безопасности. Руководящие документы по вопросам безопасности детей, рассматриваемые в стандартных и технических условиях.
  4. ГОСТ Р 55677-2013. Безопасность детских спортивных площадок. Безопасность конструкций и методы испытаний.
  5. ГОСТ Р 55679-2013. Оборудование детских спортивных площадок. Безопасность при эксплуатации.
  6. ГОСТ 2.601-2013. Единая система конструкторской документации. Эксплуатационная документация.
  7. СП 13-102-2003. Свод правил по проектированию и строительству. Правила обследования несущих строительных конструкций зданий и сооружений-М.: Госстрой,2011г.
  8. СП 20.13330.2016. (СНиП 2.01.07-85) Свод правил по проектированию и строительству. Нагрузки и воздействия. М.: Минстрой, 2016г.
  9. СП 31-115-2006. Свод правил по проектированию и строительству. Открытые плоскостные физкультурно-спортивные сооружения
  10. ГОСТ Р ЕН 1177-2013. Покрытие игровых площадок ударопоглаща-ющие. Определение критической высоты падения.

17. ГОСТ Р 52169-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний. Общие требования.

П Р И Л О Ж Е Н И Я

Приложение 1. Техническое Задание к Гос. контракту, Школа

Приложение 2. Паспорта 4-х уличных тренажеров.

Приложение 3. Фото-фиксация спортивной площадки Школы

Приложение 4. Информационные таблички для 4-х уличных тренажеров.

Приложение 1.

Приложение № 1 к контракту № от ________2013г.

техническое задание

  1. Наименование выполняемых работ: Проведение работ по благоустройству территории общеобразовательного учреждения ГБОУ СОШ (1178) района Чертаново Южное города Москвы.

1а. Источник финансирования заказа с указанием кода бюджетной классификации: Бюджет города Москвы, код КБК:

КБК 991 0702 03 Б 0289 244 225 – 489 530 руб. 25 коп

КБК 991 0702 03 Б 0289 244 310 – 771 962 руб. 40 коп

1б. Цена контракта с учётом НДС 18% – 1 261 492 руб. 65 коп.

  1. Виды и объемы выполняемых работ: В соответствии с техническим заданием и локальными сметами.



4. Сроки (периоды) выполнения: с 15 января 2014 года по 01 августа 2014 года

5. Цели использования результатов работ:

В рамках исполнения постановления Правительства Москвы от 13.02.2013 г. №67-ПП «О внесении изменений в постановление Правительства Москвы от 24.04.2007 № 299-ПП»

6. Основные виды выполняемых работ:

  • Устройство резинового покрытия

На детской площадке (154 кв.м )

Общая площадь резинового покрытия составляет 154 кв.м.

После набора асфальтом необходимой прочности, следует укладывать всепогодное спортивное резиновое покрытие. Укладка спортивного покрытия выполняется по технологии, предусмотренной для данного вида работ и должна быть толщиной не менее 10 мм с нанесением разметки (волейбол, баскетбол, мини-футбол, хоккей) в зависимости от спортивного оборудования спортивной площадки.

Спортивное покрытие на основе резиновой крошки должно соответствовать техническим условиям ТУ 2530-001-72119882-2005. Отклонения поверхности покрытия от плоскости не должны превышать 3 мм. Поверхности покрытий должны быть без трещин и механических повреждений. Недопрессовка и уплотнения допускаются на расстоянии не более 50 мм от краев покрытий. Шероховатость формующих поверхностей пресс-форм, применяемых для изготовления покрытий, должна быть не более 1,25 мкм по ГОСТ 2789.

Физико-механические характеристики должны быть не менее значений:

№ п.п. Физико-механические характеристики, ед. изм. Кол-во
1 Прочность при разрыве, МПа 1,5
2 Относительное удлинение при разрыве, % 0,6
3 Деформативность при вдавливании – восстанавливаемость, % 85
4 Истираемость, г/см 0,7
5 Твердость по Шору А 20
6 Гибкость, радиус закругления бруса, мм 10
7 Плотность, кг/м³ 830
8 Водопоглощение, % 18
9 Прочность сцепления покрытия с основанием МПа 0,10

Покрытие должны быть морозоустойчивыми, т.е. после циклов оттаивания и замораживания не обнаружено трещин, изломов, расслаивания, разрушения, шелушения и выкрашивания составляющих и связующего. Покрытие должно быть теплостойким. На нем не должно быть вздутий, подтеков, плавлений кромок. Покрытие должно иметь разрешение Минздрава РФ. Санитарно-гигиеническая оценка должна быть подтверждена органами Государственной санитарно-эпидемиологической службы РФ в установленном порядке.

К документу о качестве прилагается инструкция по применению и эксплуатации покрытия.

Время полимеризации – не менее 24 часов. Поверхности покрытий должны быть взаимно перпендикулярны, края – попарно параллельны, погрешность измерения толщины покрытий не должны превышать ± 0,1 мм, длины и ширины ± 0,1 мм.

  • Установка нового оборудования площадок

(МАФ, спортивных тренажеров)

Работы проводятся по смете. Сборка и установка нового оборудования должна быть выполнена согласно техническому заданию и спецификации на оборудование, с соблюдением всех общестроительных норм, в полном соответствии с паспортом на соответствующее изделие. Обязательное условие – отсутствие выступающих крепежных соединений, острых, заточенных частей или опасных выступов. Сборка каркасов должна проводиться с использованием специальных закладных деталей, которые углубляются в грунт с последующим бетонированием, для обеспечения максимальной устойчивости конструкций;

При размещении оборудования необходимо строго соблюдать минимальные расстояния безопасности в соответствии с п.4.7.5. «Норм и правил проектирования комплексного благоустройства на территории г. Москвы» (приложение к постановлению Правительства Москвы №623-ПП от 06.08.02г). Все применяемые при проведении работ материалы должны иметь сертификаты, соответствовать ГОСТам и быть пригодными для использования при проведении наружных работ. Вновь устанавливаемое оборудование должно быть сертифицированным, элементы соответствовать следующим нормативным документам: ГОСТ Р 52167–2003 «Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний качелей. Общие требования»; ГОСТ Р 52168–2003 «Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний горок. Общие требования»; ГОСТ Р 52169–2003 «Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний. Общие требования»; ГОСТ Р 52301-2004 «Оборудование детских игровых площадок. Безопасность при эксплуатации»; ГОСТ Р ЕН 1177-2006 «Ударопоглащающие покрытия детских игровых площадок. Требования безопасности и методы испытаний».

  • Ремонт газона

Общая площадь ремонта газона составляет 256 м2. Газон устраивается с рекультивацией на глубину 20 см и подсыпкой плодородного грунта толщиной не менее 10 см с последующим посевом семян газонной травы. Осуществить прикатку легкими катками с шипами и щетками, с последующим поливом. Травостой к моменту сдачи объекта должен быть равномерным, густым, без проплешин, высотой не менее 8-10 см. При выполнении работ следует строго соблюдать требования п. 3.7 «Правил создания, содержания и охраны зелёных насаждений г. Москвы» (Постановление №743-ПП от 10.09.02г.)



  • Ремонт асфальтового покрытия

Общая площадь ремонтируемого покрытия составляет 10 м2. Перед началом работ необходимо произвести разборку существующего асфальтобетонного покрытия, очистка основания. Асфальт укладывать на щебёночную подушку толщиной не менее 5 см, толщина асфальтобетонного покрытия тип Д толщиной 4 см, с использованием битумной эмульсии и уплотнения катками массой до 10 тонн, вывоз строительного мусора. Работы производятся согласно сметной документации.

  • Устройство асфальта

Общая площадь устройства асфальта составляет 225 м2. Перед началом работ необходимо выполнить комплекс земляных работ. Асфальт укладывать на песчано-щебёночную подушку общей толщиной не менее 10 см., толщина асфальтобетонного покрытия тип Д толщиной 4 см, с использованием битумной эмульсии и уплотнения катками массой до 10 тонн. Вытесненный грунт и строительный мусора подлежат вывозу.

  • Устройство бортового камня

Общее количество бортового камня составляет 111пог.м. На предварительно уплотнённое основание устраивается бетонная подготовка, а затем монтируется бортовой камень с заливкой швов и последующей их расшивкой. Все работы ведутся с соблюдениями требований СНиП 2.07.01-89*. При строительстве используется бортовой камень марки БР 100.30.15.

  • Кронирование и санитарная обрезка деревьев

Санитарная обрезка деревьев в кол-ве 12 шт. Прореживание кроны, спиливание сухих и больных ветвей с последующим вывозом с территории школы. При выполнении работ следует строго соблюдать требования «Правил создания, содержания и охраны зелёных насаждений г. Москвы» (Постановление №743-ПП от 10.09.02г.)

  • Устройство тактильной плитки

Устройство тактильной плитки в количестве 4 штук.

Для тактильных дорожных указателей, следует применять бетонные тротуарные плиты размерами 500*500 мм, изготовленные по ГОСТ 17608, с рифленой лицевой поверхностью, желтого или бежевого цвета.

Дорожные указатели из тротуарных плит, должны выступать над поверхностью дорожного полотна не более чем на 10 мм с плавным переходом, скосом.

Состав работ:

– разборка (вырезание) необходимого для устройства тактильной плитки участка существующего покрытия,

– восстановление основания разобранного участка; толщина песчаного основания 10 см., толщина пескоцементной смеси 10см.

– укладка тактильной плитки в соответствии с требованием ГОСТ Р 52875-2007,

Материалы:

  • песок для строительных работ;
  • щебень из естественного камня для дорожных работ, марка 600-400, фракция 10-20мм;
  • тактильная плитка.

7. Условия выполнения работ: В полном соответствии с условиями государственного контракта и требованиями настоящего технического задания и локальными сметами.

В соответствие со следующими документами:

  • СНиП 03.01.01 – 85, СНиП 3.06.03-85, СНиП 2.05.02-85, СП 35-101-2001, СНиП 3-10-75, СНиП 033.03.01-87,
  • МГСН 1.02-02 «Нормы и правила проектирования комплексного благоустройства на территории г.Москвы»
  • ГОСТ 8267-93, ГОСТ 8735-88, ГОСТ 22245-90, ГОСТ Р 50597-93, ВСН 37-84, ГОСТ 9128-97

8. Общие требования к выполнению работ:

8.1. Выполнять работы в установленные сроки надлежащего качества, согласно графика выполнения работ (приложение №2).

8.2. Все работы Подрядчик выполняет из качественных материалов, технических средств, согласно локальных смет.

8.3. Следовать указаниям Заказчика при выполнении работ.

8.4. Нести материальную ответственность за ущерб, причиненный Заказчику либо третьим лицам в процессе выполнения работ.

8.5. Обеспечить в рабочее время доступ представителя Заказчика к объекту работ.

8.6. В случае возникновения обстоятельств, замедляющих ход работ против установленного планом срока, немедленно поставить в известность Заказчика.

8.7. Устранять по требованию Заказчика недостатки и дефекты в работе.

8.8. Ежедневно информировать Заказчика о ходе выполнения работ.

8.9. Выполнять мероприятия по технике безопасности, пожарной безопасности, рациональному использованию территории, охрану окружающей среды, зеленых насаждений и земли в соответствии со СНиП 3.02.01-87, СНиП Ш-10-75, СНиП Ш-4-80;

8.10. Окраска (эмаль должна отвечать таким требованиям, как: время высыхания эмали при температуре (20+2гр.С), должно быть не более 24 часов, блеск пленки эмали по фотометрическому блескометру должен быть не менее 50%). При покраске ограждений – информировать жителей путем вывешивания объявлений «Осторожно! Окрашено!».

8.11. Обеспечить содержание и ежедневную уборку объекта и прилегающей непосредственно к нему территории до сдачи объекта.

8.12. До начала работ установить на дворовой территории информационный стенд.

8.13. Вывоз и размещение на полигоне строительного мусора и грунта должно подтверждаться оригиналами талонов с отметкой полигона о размещении мусора.

9. Порядок (последовательность, этапы) выполнения работ:

Порядок (последовательность, этапы) выполнения работ в соответствии с сетевым графиком производства работ, утвержденным Заказчиком ( приложение №2).

10. Требования к качеству работ, в том числе технология производства работ, методы производства работ, организационно-технологическая схема производства работ, безопасность выполняемых работ:

10.1. Технология и методы производства работ – в полном соответствии со стандартами, строительными нормами и правилами и иными действующими на территории РФ нормативно-правовыми актами.

10.2. Применяемые при эксплуатации и ремонте материалы должны соответствовать ГОСТам и иметь сертификаты соответствия.

10.3. Подрядчик обязан безвозмездно устранить по требованию Заказчика все выявленные недостатки, если в процессе выполнения работ Подрядчик допустил отступление от условий Контракта, ухудшившее качество работ, в согласованные сроки. При возникновении аварийной ситуации по вине Подрядчика, восстановительные и ремонтные работы осуществляются силами и за счет денежных средств Подрядчика.

Для качественного выполнения работ, применяемые материалы должны соответствовать требованиям к материалам указанным в Техническом задании, Сметной документации и его приложениях. В случае если в настоящем ТЗ имеются ссылки на конкретные торговые марки, наименования производителей и т.п., допускается применение эквивалента, который может превосходить по качеству и техническим характеристикам материалы, указанные в настоящем ТЗ. Качество предлагаемых Подрядчиком к применению материалов должно соответствовать или превосходить технические и качественные характеристики, приводимые в настоящем ТЗ. В заявке участник должен отразить материалы, с показателями (характеристиками) равными или превосходящими материалов указанных в приложении №1 к Технической части.

11. Требования по выполнению работ, поставкам необходимых материалов для производства работ: при выполнении работ используемые материалы должны соответствовать существующим конструктивным решениям, сметной документации, ГОСТам и ТУ, обеспечены техническими паспортами, сертификатами соответствия стандартам РФ и др. документами, удостоверяющими их качество. Подрядчик несет ответственность за соответствие используемых материалов государственным стандартам и техническим условиям, за сохранность всех поставленных для реализации контракта материалов и оборудования до сдачи готового объекта в эксплуатацию. Подрядчик обязан предоставить Заказчику данные о применяемых им материалах и оборудовании (включая соответствующие паспорта, сертификаты соответствия нормам РФ, сертификаты соответствия экологическим нормам). В случае, если Подрядчик использовал материалы и/или оборудование несоответствующее стандартам качества, он обязан за свой счет и своими силами произвести их замену.

12. Требования к безопасности выполнения работ и безопасности результатов работ

12.1. Вся полнота ответственности при выполнении работ на объекте за соблюдением норм и правил по технике безопасности и пожарной безопасности возлагается на Подрядчика.

12.2. Обеспечить соответствие результатов работ требованиям качества, безопасности жизни и здоровью жителей, а также иным требованиям сертификации, безопасности (санитарным нормам и правилам, государственным стандартам и т.п.), установленным действующим законодательством РФ.

12.3. Все работающие должны быть обеспечены спецодеждой (униформой).

12.4. В ходе работ выполнять мероприятия по технике безопасности, пожарной безопасности, рациональному использованию территории, охране окружающей среды, зеленых насаждений и почв.

13.Порядок сдачи и приемки результатов работ:

13.1. Результатом работ является приёмка комиссией в составе представителей Заказчика и Подрядчика с составлением необходимых актов.

13.2. Работы принимаются по актам выполненных работ. Заказчик вправе отказаться от приемки работ в случае обнаружения недостатков. Устранение недостатков производится Подрядчиком в установленный Заказчиком срок за счет собственных средств.

13.3. Работы считаются принятыми после подписания Сторонами двухстороннего акта сдачи-приемки выполненных работ.

13.4. Оплата производится по фактически выполненным объемам работ, в лимите выделенного финансирования (суммы контракта).

14.Требования по передаче заказчику технических и иных документов по завершению и сдаче работ:

Для закрытия обязательств по контракту предоставляются следующие документы:

  • Фотофиксация до начала, в процессе и по окончанию работ.
  • Акт исполнения обязательств по контракту.
  • Акт контрольного обмера результатов выполненных работ

На отдельные виды работ по принадлежности:

  • Акт приемки – сдачи выполненных работ.
  • Акт скрытых работ.
  • Исполнительные схемы с привязками к местности.
  • Заключение специализированной организации (лаборатории) по результатам испытаний образцов асфальто-бетонного покрытия
  • Сертификаты на все применяемые материалы и оборудование
  • Паспорта безопасности на новое оборудование.
  • Счета-фактуры, подтверждающие стоимость использования материалов и установленных элементов благоустройства.

15. Требования по объему гарантий качества работ (услуг): распространяются на всю площадь участка. Ежедневное обеспечение качественного выполнения работ. Строгое соблюдение сроков работ.

16. Требования по сроку гарантий качества на результаты работ (услуг): качественное выполнение работ в период действия контракта. Действие гарантийных обязательств распространяется на все виды выполняемых работ, и составляет не менее 12 месяцев с момента подписания акта выполненных работ. Если в гарантийный период обнаружатся дефекты, допущенные Подрядчиком при исполнении обязательств по контракту, то Подрядчик обязан их устранить в установленный Заказчиком срок за свой счет. При отказе Подрядчика от составления или подписания акта об обнаруженных дефектах и недоделках, для их подтверждения Заказчик проводит за счет Подрядчика квалифицированную экспертизу с привлечением специалистов, по итогам которой составляется соответствующий акт, фиксирующий затраты по исправлению дефектов и недоделок, для обращения в Арбитражный суд г. Москвы.

17. Правовое регулирование приобретения и использования выполняемых работ (оказываемых услуг): в соответствии с действующим законодательством РФ.

18. Иные требования к работам (услугам) и условиям их выполнения (оказания) по усмотрению заказчика: по требованию Заказчика в рамках действующего контракта.

«ЗАКАЗЧИК» «ПОДРЯДЧИК»

______________________ _______________________

М.П. М.П.

Приложение 3.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_131147.jpg

Фото № 2. Общий вид спортивной площадки с тренажерами.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_123005.jpg

Фото 3. Тренажер «Шаговый» СО-3.1.68.00

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_123215.jpg

Фото 4. Тренажер «Шаговый».

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_122949.jpg

Фото 5. Информационная табличка на уличном тренажере «Шаговый

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_122957.jpg

Фото 6. Информационная табличка на уличном тренажере «Шаговый»

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_122842.jpg

Фото 7. Замер расстояния (30мм) между левой стойкой и шатуном

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_122908.jpg

Фото 8. Замер расстояния (30мм) между правой стойкой и шатуном

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_123102.jpg

Фото 9. Замер расстояния платформ для ног от покрытия

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_123215.jpg

Фото 10. Тренажер «Шаговый» СО-3.1.68.00

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_123323.jpg

Фото 11. Замер зоны безопасности (196 см) от тренажера до конца покрытия.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_123342.jpg

Фото 12. Замер зоны безопасности (196 см) от тренажера до конца покрытия.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_125020.jpg

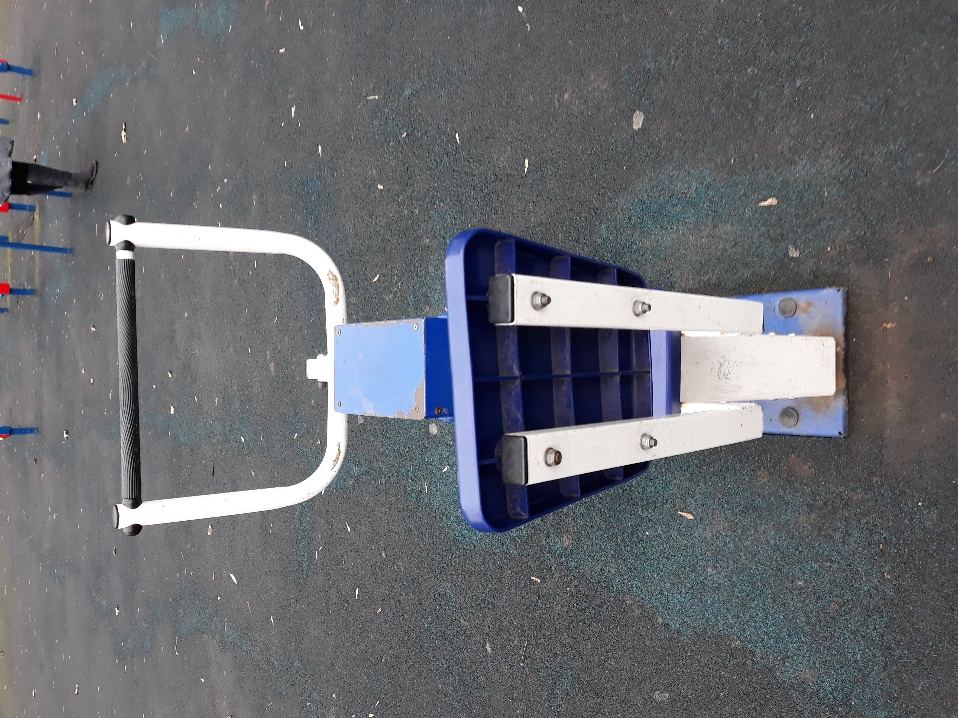

Фото 13. Тренажер «Жми ногами» СО-3.1.65.00

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_125030.jpg

Фото 14. Тренажер «Жми ногами», отсутствие 4 защитных колпачка на болтах.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_125122.jpg

Фото 15. Тренажер «Жми ногами», отсутствие колпачков на болтовых соединениях.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_125245.jpg

Фото 16. Тренажер «Жми ногами», товарный знак изделия.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_125305.jpg

Фото 17. Тренажер «Жми ногами», информационная табличка.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_125836.jpg

Фото 18. Тренажер «Жим на брусьях» СО-3.1.72.00

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_125855.jpg

Фото 19. Тренажер «Жим на брусьях» СО-3.1.72.00

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_125907.jpg

Фото 20. Тренажер «Жим на брусьях» СО-3.1.72.00

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_125921.jpg

Фото 21. Тренажер «Жим на брусьях», отсутствие колпачков на болтовых соединениях.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_125931.jpg

Фото 22. Тренажер «Жим на брусьях», отсутствие

колпачков на болтовых соединениях.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_130001.jpg

Фото 23. Тренажер «Жим на брусьях»

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_130817.jpg

Фото 24. Тренажер «Жим от груди» СО-3.1.63.00.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_130833.jpg

Фото 25. Тренажер «Жим от груди» СО-3.1.63.00.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_130840.jpg

Фото 26. Тренажер «Жим от груди» СО-3.1.63.00, товарный знак изделия.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_130850.jpg

Фото 27. Тренажер «Жим от груди», информационная табличка.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_130933.jpg

Фото 28. Общая информационная табличка на спортивную площадку.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_131024.jpg

Фото 29. Общий вид информационной таблички перед входом на спортивную площадку.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_131033.jpg

Фото 30. Общий вид спортивной площадки.

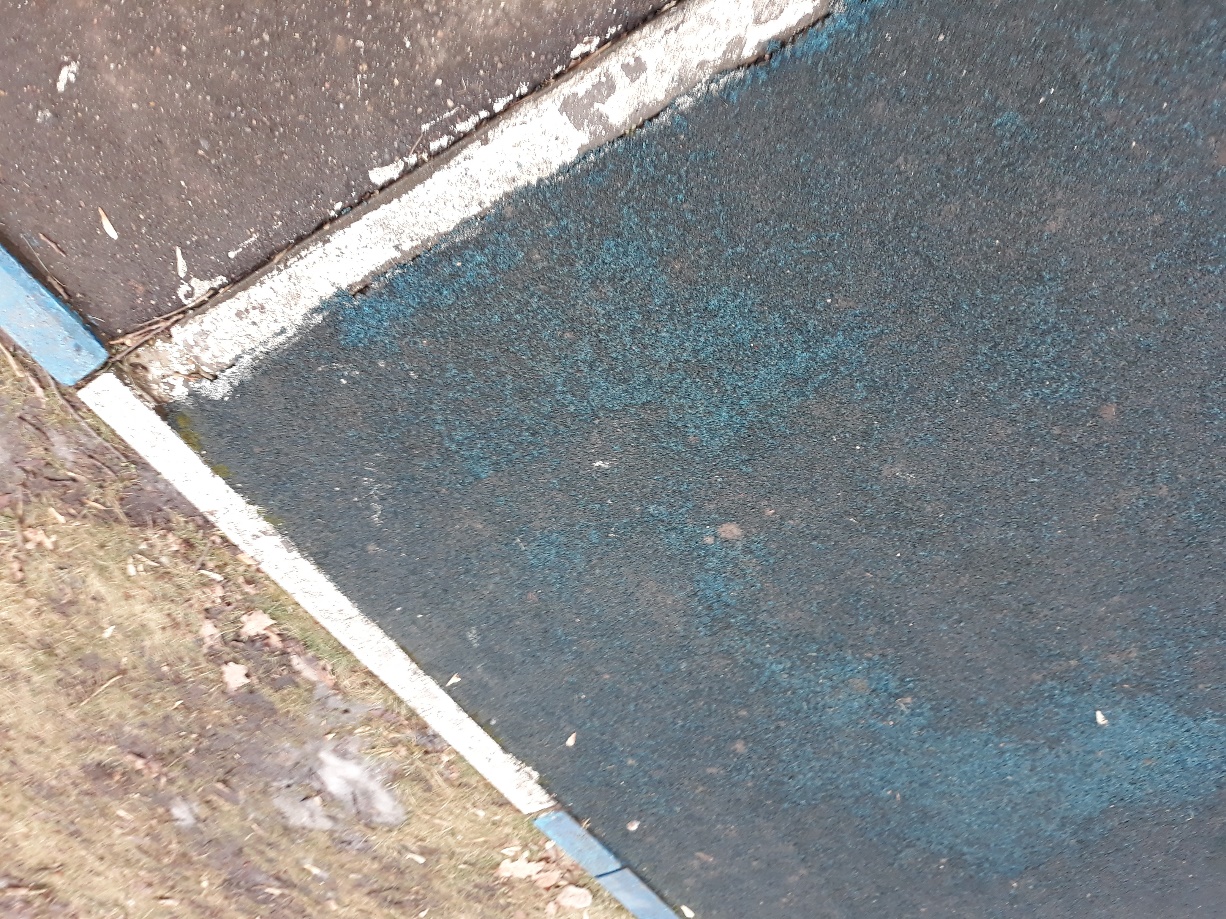

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_131048.jpg

Фото 31. Фрагмент резинового покрытия спортивной площадки.

C:\Users\compe\Desktop\Фото тренажеров Школа 629, Варшавское шоссе 152, стр.10\20191209_132219.jpg

Фото 32. Журнал ежедневного визуального осмотра оборудования детских

и спортивных площадок.

Приложение 4.

Уличный тренажер

«Жим от груди»

Возрастная группа от 14 лет
Техника выполнения:

  1. Сядьте в тренажер, расположив ягодицы на скамье.
  2. Рукоятки располагаются на уровне плеч.
  3. На выдохе поднимаем рукоятки, выжимая от себя и полностью выпрямляя руки.
  4. На вдохе возвращаемся в исходное положение.

ТР-1.63 - 3D вид 2



Размеры 885х776мм Материалы:

цельнометаллические стальные балки; листовая сталь; шариковые подшипники закрытого типа; усиленная рёбрами жёсткости пластмасса; пластиковые заглушки; порошковая краска на полиэфирной основе

Общая высота 1872мм
Нагрузка до 150кг

Описание:

Тренажёр предназначен для тренировки мышц груди и трицепсов рук. Для занятий необходимо разместится на сидении тренажёра спиной к вертикальной стойке, руками охватить рукояти тренажёра. Тренировка мышц происходит при периодическом отталкивании рукоятей тренажёра от себя («от груди»). Посредством подвижной рычажной системы усилие от движения рукоятей передаётся вертикальному движению сиденья, которому противодействует вес тренирующегося.

Уличный тренажер

«Жим на брусьях»

Возрастная группа от 14 лет
Техника выполнения:

  1. Сядьте в тренажер.
  2. На вдохе потяните рукояти к верхней части груди.
  3. На выдохе медленно возвращайте тренажер в исходное положение.

ТР-1.72 - 3D вид 2

Размеры 1122х520мм Материалы:

цельнометаллические стальные балки; листовая сталь; шариковые подшипники закрытого типа; усиленная рёбрами жёсткости пластмасса; пластиковые заглушки; порошковая краска на полиэфирной основе

Общая высота 1188мм
Нагрузка до 150кг

Описание:

Тренажёр предназначен для тренировки мышц груди и плеч. Для занятий необходимо разместится на сидении тренажёра, спиной к вертикальной стойке, руками охватить рукояти тренажёра, локти расположить по длине рукоятей. Тренировка мышц происходит при периодическом отталкивании рукоятей тренажёра сверху вниз. Посредством подвижной рычажной системы усилие от движения рукоятей передаётся вертикальному движению сиденья, которому противодействует вес тренирующегося.

Уличный тренажер

«Жим ногами»

Возрастная группа от 14 лет
Техника выполнения:

  1. Садимся на тренажер.
  2. Упираемся ногами в специальные поручни.
  3. На вдохе выжимаем платформу ногами.
  4. На выдохе медленно возвращаем ее обратно.

ТР-1.65 - 3D вид 2



Размеры 1050х550мм Материалы:

цельнометаллические стальные балки; листовая сталь; шариковые подшипники закрытого типа; усиленная рёбрами жёсткости пластмасса; пластиковые заглушки; порошковая краска на полиэфирной основе

Общая высота 1088мм
Нагрузка до 150кг

Описание:

Тренажёр предназначен для тренировки мышц ног. Для занятий необходимо разместится на сидении тренажёра грудью к вертикальной стойке, ногами упереться в поперечину рычага. Тренировка мышц происходит при периодическом отталкивании рычага тренажёра от себя, разгибанием коленного сустава. Посредством подвижной рычажной системы усилие от движения рычага с поперечиной передаётся вертикальному движению сиденья, которому противодействует вес тренирующегося.

Уличный тренажер

«Шаговый»

Возрастная группа от 14 лет
Техника выполнения:

  1. Станьте на специальные площадки.
  2. Руками держитесь за поручень.
  3. Ногами выполняйте движения вперед-назад.

ТР-1.68 - 3D вид 2

Размеры 750х1325мм Материалы:

цельнометаллические стальные балки; листовая сталь; шариковые подшипники закрытого типа; пластиковые заглушки; порошковая краска на полиэфирной основе; атмосферостойкий полиэтилен

Общая высота 1215мм
Нагрузка до 150кг

Описание:

Тренажёр предназначен для развития мышц ног и таза, плечевого пояса. Для занятий необходимо разместится обеими ногами на платформах тренажёра, стоя между вертикальными стойками, руками охватить рукоять тренажёра. Тренировка мышц происходит при периодическом раскачивании ног вперед-назад, в то время как тело удерживается в вертикальном положении силой рук.
