ЦЕЛЬ ПРОВЕДЕНИЯ ЭКСПЕРТИЗЫ:
Выявление участков протечек и промерзаний внутренних помещений таунхауса.
На основании Договора № 0305-1 от «05» марта 2010 г. экспертом было произведено визуальное и визуально-инструментальное обследование объекта, в соответствии с требованиями СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».
Произведены замеры геометрических характеристик в соответствии с ГОСТ 26433.0-95 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения».
Экспертом произведен внешний осмотр помещений, с выборочным фиксированием на цифровую камеру (см. Приложение № 1, фото), что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).
Обмерные работы производились в соответствии с требованиями СП 13-102-2003 п.8.2.1 Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений, высоту помещений, отметки характерных узлов, расстояния между узлами и т.д.
Обмер геометрических параметров выполнялся с помощью измерительного инструмента:
— рулетка метрическая ТL5M ГОСТ 7502-80;
— штангенциркуль;
— дальномер DISTO classic/lite лазерный.
Определение температуры точки росы
Измерение температуры и уровня влажности воздуха внутри помещений.
Температура и влажность внутреннего воздуха измерялась электронным термометром-влагомером. Измерения проводились при закрытых оконных блоках.
Результаты измерений на момент обследования помещения:
– процентный уровень влажности воздуха внутренних помещений φв= 50 %;
– температура воздуха внутренних помещений tв = 21 ºС.
Определение температуры точки росы внутреннего воздуха
Температурой точки росы называется предельная температура, до которой можно охлаждать воздух без выпадения конденсата, и начиная с которой процесс дальнейшего охлаждения сопровождается выпадением конденсата.
Согласно п.п. 2.1. “Расчет и проектирование ограждающих конструкций зданий (Справочное пособие к СНиП II-3-79**)”:
Температура точки росы (tp, °С) при расчетной температуре tв и относительной влажности внутреннего воздуха φв определяется по прил.1.
ПРИЛОЖЕНИЕ 1
ТЕМПЕРАТУРА ТОЧКИ РОСЫ tp, °С, ДЛЯ РАЗЛИЧНЫХ ЗНАЧЕНИЙ ТЕМПЕРАТУР tв И ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ φв, %, ВОЗДУХА В ПОМЕЩЕНИИ
| , °С
|
, %
|
|||||||||||
| 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | |
| 8 | -4,21 | -2,83 | -1,56 | -0,42 | -0,72 | 1,82 | 2,86 | 3,85 | 4,77 | 5,64 | 6,46 | 7,24 |
| 9 | -3,41 | -2,02 | -0,78 | 0,46 | 1,66 | 2,77 | 3,82 | 4,81 | 5,74 | 6,62 | 7,45 | 8,24 |
| 10 | -2,62 | -1,22 | 0,08 | 1,39 | 2,6 | 3,72 | 4,78 | 5,77 | 6,71 | 7,6 | 8,44 | 9,23 |
| 11 | -1,83 | -0,42 | 0,98 | 1,32 | 3,54 | 4,68 | 5,74 | 6,74 | 7,68 | 8,58 | 9,43 | 10,23 |
| 12 | -1,04 | 0,44 | 1,9 | 3,25 | 4,48 | 5,63 | 6,7 | 7,71 | 8,65 | 9,56 | 10,42 | 11,22 |
| 13 | -0,25 | 1,35 | 2,82 | 4,18 | 5,42 | 6,58 | 7,66 | 8,68 | 9,62 | 10,54 | 11,41 | 12,21 |
| 14 | 0,63 | 2,26 | 3,76 | 5,11 | 6,36 | 7,53 | 8,62 | 9,64 | 10,59 | 11,52 | 12,4 | 13,21 |
| 15 | 1,51 | 3,17 | 4,68 | 6,04 | 7,3 | 8,48 | 9,58 | 10,6 | 11,59 | 12,5 | 13,38 | 14,21 |
| 16 | 2,41 | 4,08 | 5,6 | 6,97 | 8,24 | 9,43 | 10,54 | 11,57 | 12,56 | 13,48 | 14,36 | 15,2 |
| 17 | 3,31 | 4,99 | 6,52 | 7,9 | 9,18 | 10,37 | 11,5 | 12,54 | 13,53 | 14,46 | 15,36 | 16,19 |
| 18 | 4,2 | 5,9 | 7,44 | 8,83 | 10,12 | 11,32 | 12,46 | 13,51 | 14,5 | 15,44 | 16,34 | 17,19 |
| 19 | 5,09 | 6,81 | 8,36 | 9,76 | 11,06 | 12,27 | 13,42 | 14,48 | 15,47 | 16,42 | 17,32 | 18,19 |
| 20 | 6 | 7,72 | 9,28 | 10,69 | 12 | 13,22 | 14,38 | 15,44 | 16,44 | 17,4 | 18,32 | 19,18 |
| 21 | 6,9 | 8,62 | 10,2 | 11,62 | 12,94 | 14,17 | 15,33 | 16,4 | 17,41 | 18,38 | 19,3 | 20,18 |
| 22 | 7,69 | 9,52 | 11,12 | 12,55 | 13,88 | 15,12 | 16,28 | 17,37 | 18,38 | 19,36 | 20,3 | 21,16 |
| 23 | 8,68 | 10,43 | 12,03 | 13,48 | 14,82 | 16,07 | 17,23 | 18,34 | 19,38 | 20,34 | 21,28 | 22,15 |
Температура точки росы обследуемых помещений составила – 10,2°С.
Тепловизионное обследование
- Экспертиза выполнена с использованием тепловизора, для определения качества теплоизоляции ограждающих конструкций внутри таунхауса на предмет соответствия строительным нормам и правилам.
МЕТОД ТЕПЛОВИЗИОHHОГО KОHТРОЛЯ
KАЧЕСТВА ТЕПЛОИЗОЛЯЦИИ
ОГРАЖДАЮЩИХ KОHСТРУKЦИЙ
Метод основан на дистанционном измерении тепловизором полей температур поверхностей ограждающих конструкций, между внутренними и наружными поверхностями которых создан перепад температур, и вычислении относительных сопротивлений теплопередаче участков конструкции, значения которых, наряду с температурой внутренней поверхности, принимают за показатели качества их теплозащитных свойств.
Температурные поля поверхностей ограждающих конструкций получают на экране тепловизора в виде черно-белого или цветного изображения, градации яркости или цвета которого соответствуют различным температурам. Тепловизоры снабжены устройством для высвечивания на экране изотермических поверхностей и измерения выходного сигнала, значение которого функционально связано с измеряемой температурой поверхности.
Тепловизионному контролю подвергают наружные и внутренние поверхности ограждающих конструкций. По обзорной термограмме наружной поверхности ограждающих конструкций выявляют участки с нарушенными теплозащитными свойствами, которые затем подвергают детальному термографированию с внутренней стороны ограждающих конструкций.
В ходе визуального и тепловизионного обследования, а именно внутренних поверхностей ограждающих конструкций зафиксировано следующее:

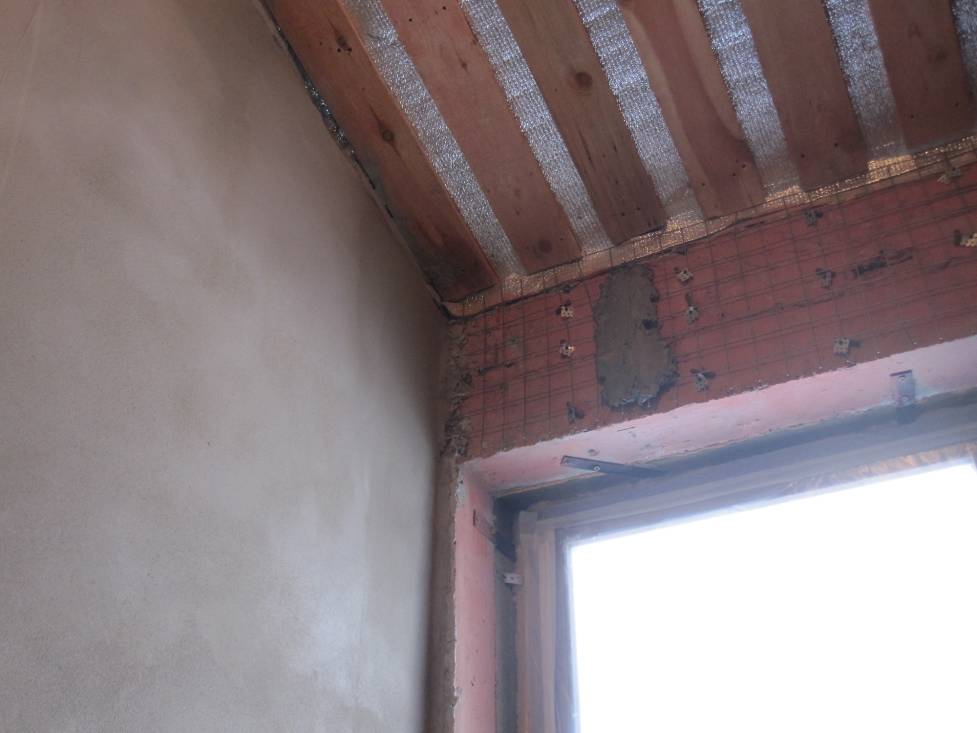

- В жилых комнатах, в местах сопряжения потолка и стен вдоль горизонтальных и вертикальных стыковых соединений имеются следы протечек.
Комментарий экспертизы
Наличие протечек на внутренней поверхности стен является нарушением требований “ТР 116-01 Технические рекомендации по технологии применения комплексной системы материалов, обеспечивающих качественное уплотнение и герметизацию стыков наружных стеновых панелей, п.п. 1.7 ”, согласно которым:
«При всех тепловлажностных режимах помещений конструкции стыков наружных стеновых панелей зданий должны обеспечивать отсутствие конденсата, влаги и плесени».
Наличие протечек на внутренней поверхности стен, является нарушением требований «СП 23-101-2004 “Проектирование тепловой защиты зданий, п.п. 6.2.», согласно которым:
«…ограждающие конструкции должны обеспечивать комфортные условия пребывания человека и предотвращать поверхности внутри помещения от увлажнения, намокания и появления плесени».

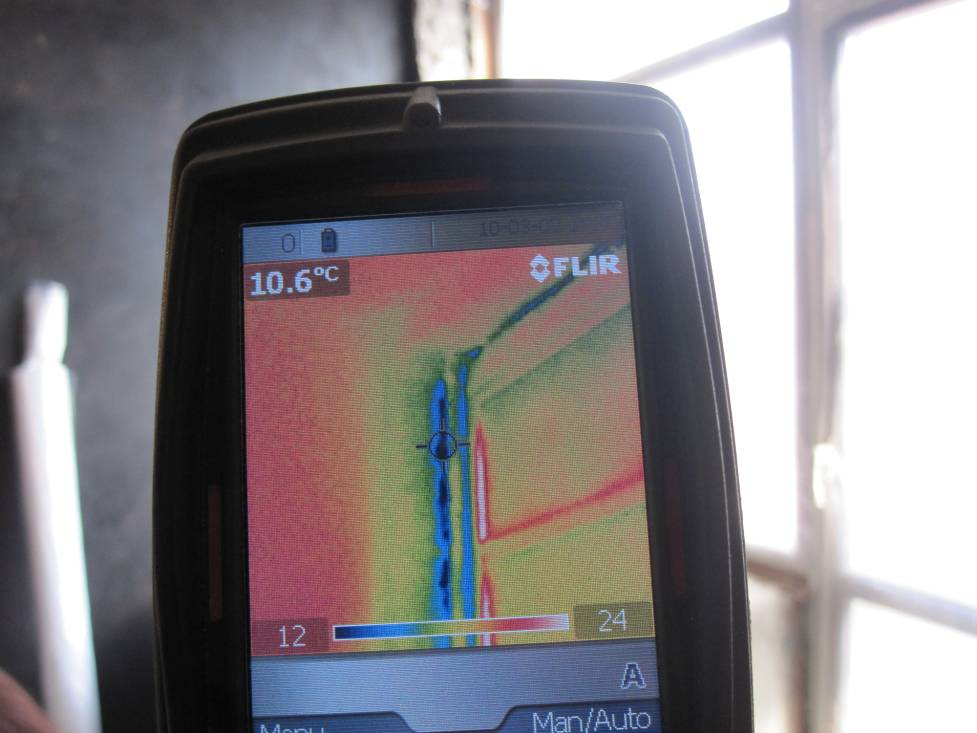

- На тепловизионных кадрах установлено, что интервал температур внутренних поверхностей стен составляет от 10,6ºС до 24ºС в зависимости от обследуемого участка. Темно-синий цвет соответствует более низкой температуре поверхности, а красный цвет соответствует более высокой температуре поверхности.
Комментарий экспертизы
Температура на внутренней поверхности стен (10,6 градусов) выше температуры точки росы внутреннего воздуха (10,2 градусов) на 0,4 градуса, что является нарушением:
– требований «ТР 94.09-99 “Технический регламент операционного контроля качества строительно-монтажных и специальных работ при возведении зданий и сооружений. 09. Теплоизоляция стыковых соединений элементов наружных стеновых панелей, п.2”, согласно которым:
«Конструкция стыков ограждений по температурному режиму должна удовлетворять требованиям теплотехнических норм. Минимальная температура на внутренней поверхности наружных стеновых панелей в зоне стыков должна быть выше температуры точки росы внутреннего воздуха на 2-5 °С».
– требований п.п. 5.1. СНиП 23-02-2003 “Тепловая защита зданий”, согласно которым:
«Нормами установлены три показателя тепловой защиты здания:
а) приведенное сопротивление теплопередаче отдельных элементов ограждающих конструкций здания;
б) санитарно-гигиенический, включающий температурный перепад между температурами внутреннего воздуха и на поверхности ограждающих конструкций и температуру на внутренней поверхности выше температуры точки росы;
в) удельный расход тепловой энергии на отопление здания, позволяющий варьировать величинами теплозащитных свойств различных видов ограждающих конструкций зданий с учетом объемно-планировочных решений здания и выбора систем поддержания микроклимата для достижения нормируемого значения этого показателя».
- В жилых комнатах, в местах сопряжения окон и оконных откосов выявлены следы промерзаний.

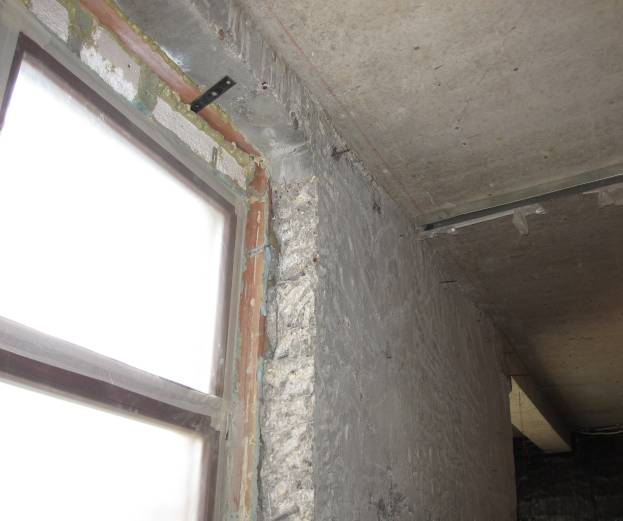

Фотоснимок Тепловизионный снимок
Комментарий экспертизы
В ходе обследования светопрозрачных конструкций таунхауса установлено (в виду наличия следов увлажнения и промерзания), что монтажные швы выполнены однослойными, т.е. отсутствуют наружный – водоизоляционный, паропроницаемый и внутренний – пароизоляционный.
Данный факт не соответствует требованиям п. 5 «Технические требования» ГОСТ 30971-2002, согласно которым:
«Монтажный шов должен состоять из трех слоев, которые подразделяются по основному функциональному назначению:
— наружный — водоизоляционный, паропроницаемый;
— центральный — теплоизоляционный;
— внутренний — пароизоляционный.
Наружный слой монтажного шва должен быть водонепроницаем под воздействием дождя, при заданном (расчетном) перепаде давления между наружной и внутренней поверхностями монтажного шва. Материалы наружного слоя должны иметь прочность сцепления с поверхностями проемов и оконных блоков не менее 0,3 кгс/см для ленточных материалов и 0,10 МПа для мастик; иметь паропроницаемость не менее 0,15 мг/(м.ч. Па); обладать стойкостью к ультрафиолетовому излучению УФ облучению и воздействию температур от -35 до +70 °С.
Центральный слой должен обеспечивать заданное сопротивление теплопередаче монтажного шва. Величина сопротивления теплопередаче должна находиться в диапазоне значений этого показателя для стены и оконной конструкции, превышая значения сопротивления теплопередаче оконной конструкции не менее чем в два раза. Адгезионная прочность пенной теплоизоляции с поверхностями стеновых проемов и оконных блоков должна быть не менее 0,10 МПа, водопоглощение при полном погружении через 24 ч не должно превышать 3% по массе при закрытых порах. Значение паропроницаемости пенной теплоизоляции должно находиться в диапазоне средних значений этого показателя для наружного и внутреннего слоев: не менее 0,01 мг/(м.ч.Па) и не более 0,15 мг/(м.ч.Па).
5.4.3 Конструкция и материалы внутреннего слоя должны обеспечивать надежную изоляцию материалов центрального слоя от воздействия водяных паров со стороны помещения.
Пароизоляционные материалы по внутреннему контуру монтажного зазора должны быть уложены непрерывно, без пропусков, разрывов и непроклеенных участков.
I — наружный водоизоляционный паропроницаемый слой;
II — центральный теплоизоляционный слой;
III — внутренний пароизоляционный слой.

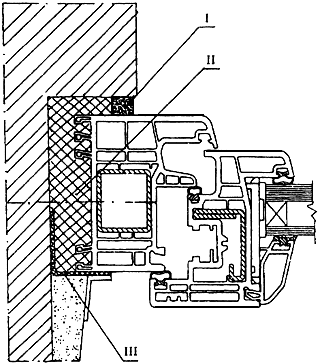

Рисунок 1 — Принципиальная схема монтажного шва
5.1.2 Конструкции монтажных швов устанавливают в рабочей документации на монтажные узлы примыкания конкретных видов оконных блоков к стеновым проемам с учетом действующих строительных норм и правил и требований настоящего стандарта. Примеры конструктивных решений монтажных швов приведены в приложении А.
5.1.3 Конструкции монтажных швов должны быть устойчивы к различным эксплуатационным воздействиям: атмосферным факторам, температурно-влажностным воздействиям со стороны помещения, силовым (температурным, усадочным и др.) деформациям.
5.1.4 Выбор материалов для устройства монтажных швов и определение размеров монтажных зазоров следует производить с учетом возможных эксплуатационных (температурных, осадочных) изменений линейных размеров оконных блоков и стеновых проемов по показателю деформационной устойчивости. При этом эластичные изоляционные материалы, предназначенные для эксплуатации в сжатом состоянии, должны быть подобраны с учетом их расчетной (рабочей) степени сжатия.
5.1.5 Величина сопротивления теплопередаче монтажного шва должна обеспечивать температуру внутренней поверхности оконного откоса и конструкции не ниже требуемой строительными нормами и правилами.
Значения показателей воздухо-, водопроницаемости, звукоизоляции монтажных швов не следует принимать ниже значений этих показателей для применяемых оконных блоков.
5.1.6 В зависимости от конфигурации поверхностей стеновых проемов монтажные швы могут быть прямыми (оконный проем без четверти) или угловыми (оконный проем с четвертью).
5.1.7 С наружной стороны монтажные швы могут быть защищены специальными профильными деталями: дождезащитными нащельниками, звукоизоляционными накладками и др.
С внутренней стороны монтажные швы могут быть закрыты штукатурным слоем или деталями облицовки оконных откосов.
5.2 Требования к наружному слою
5.2.1 Наружный слой монтажного шва должен быть водонепроницаем при дождевом воздействии при заданном (расчетном) перепаде давления между наружной и внутренней поверхностями монтажного шва.
5.2.2 Для устройства наружного слоя рекомендуется применение материалов, обладающих адгезией к поверхности оконных проемов и коробок оконных блоков. Сопротивление отслаиванию (адгезионная прочность) ленточных и пленочных материалов должно быть не менее 0,3 кгс/см, а прочность сцепления герметиков — не менее 0,1 МПа (1,0 кгс/см).
5.2.3 Материалы наружного слоя должны быть устойчивы к воздействию эксплуатационных температур в диапазоне:
для швов обычного исполнения — от минус 35 °С до 70 °С;
для швов морозостойкого исполнения — от ниже минус 36 °С до 70 °С.
Примечание — Нижний предел отрицательных эксплуатационных температур, подтвержденный результатами испытаний, указывают в сопроводительной документации (паспорте) на материал наружного слоя.
5.2.4 Изоляционные материалы наружного слоя (не защищенные при эксплуатации от воздействия солнечных лучей) должны быть устойчивы к УФ облучению (суммарная доза облучения лицевых поверхностей при проведении испытаний — не менее 5 ГДж/м).
5.2.5 Материалы наружного слоя не должны препятствовать удалению парообразной влаги из центрального слоя шва. Значение сопротивления паропроницанию наружного слоя должно быть не более 0,25 (м·ч·Па)/мг. Применение пароизоляционных материалов в качестве материалов наружного слоя не допускается, кроме случаев применения герметизирующих материалов в комбинации со штукатурным раствором, обеспечивающим требуемую паропроницаемость наружного слоя.
5.3 Требования к центральному слою
5.3.1 Центральный изоляционный слой должен обеспечивать требуемое сопротивление теплопередаче монтажного шва. Величина сопротивления теплопередаче должна находиться в диапазоне значений этого показателя для стены и оконной конструкции, превышая значение сопротивления теплопередаче оконной конструкции не менее чем в два раза.
5.3.2 Заполнение монтажного шва теплоизоляционными материалами должно быть сплошным по сечению, без пустот, разрывов, щелей и переливов. Расслоения, сквозные зазоры, щели, а также раковины с наибольшим размером более 10 мм не допускаются.
5.3.3 Сопротивление паропроницанию центрального слоя монтажного шва должно находиться в диапазоне значений этого показателя для наружного и внутреннего слоев.
5.3.4 Адгезионная прочность сцепления монтажных пенных утеплителей с поверхностями оконных проемов и коробок оконных блоков должна быть не менее 0,1 МПа (1,0 кгс/см).
5.3.5 Водопоглощение пенных утеплителей центрального слоя при полном погружении за 24 ч не должно превышать 3% по массе.
5.3.6 Для предотвращения воздействия диффузионной влаги из материалов стенового проема на центральный слой допускается устройство изоляции по внутренней поверхности проема. В этом случае значение сопротивления паропроницанию изоляции поверхности проема должно быть не ниже, чем изоляции внутреннего слоя. Устройство изоляции внутренней поверхности проема не должно приводить к образованию мостиков холода.
5.4 Требования к внутреннему слою
5.4.1 Внутренний слой монтажного шва должен иметь сопротивление паропроницанию не ниже, чем значение этого показателя для центрального слоя и не менее 2,0 (м·ч·Па)/мг
5.4.2 Пароизоляционные материалы внутреннего слоя должны иметь сопротивление отслаиванию (адгезионная прочность) от поверхностей, образующих монтажный зазор, не ниже значений, установленных в 5.2.2 для материалов наружного слоя.
5.4.3 Конструкция и материалы внутреннего слоя должны обеспечивать надежную изоляцию материалов центрального слоя от воздействия водяных паров со стороны помещения.
Пароизоляционные материалы по внутреннему контуру монтажного зазора должны быть уложены непрерывно, без пропусков, разрывов и непроклеенных участков.
Согласно требованиям п. 1.6 ТР 105-00 при монтаже блоков следует выполнять следующие требования:
— заделка монтажных стыков между оконными изделиями и откосами стеновых проемов должна быть плотной, герметичной, воздухо-, водо- и паронепроницаемой;
— герметизация стыков со стороны помещений для защиты утеплителя от увлажнения и обеспечения его долговечности должна быть более плотной, чем снаружи».
Дефекты, нарушающие целостность теплоизоляции и снижающие ее качество, следует обязательно устранить.
Для предупреждения значительных теплопотерь в холодный период времени, необходимо выполнить устройство монтажного шва в соответствии с техническими рекомендациями по обеспечению качества монтажа оконных блоков.
ЭКСПЕРТНОЕ ЗАКЛЮЧЕНИЕ
Цель обследования:
Выявление участков протечек и промерзаний внутренних помещений таунхауса.
Ответ экспертизы:
В результате диагностического обследования экспертизой выявлены участки протечек и промерзаний ограждающих конструкций, а именно:
- В местах сопряжения потолка и стен вдоль горизонтальных и вертикальных стыковых соединений помещений таунхауса имеются следы протечек и промерзаний.
- Качество строительно-монтажных работ по устройству кровли не соответствует требованиям действующих нормативно-технических документов.
- Качество строительно-монтажных работ по устройству кровли, в ходе эксплуатации снижает долговечность объекта, может оказать значительное влияние на снижение теплофизических и изоляционных свойств ограждающих конструкций.
- По результатам обследования экспертиза пришла к выводу, что конструкции светопрозрачных конструкций не обеспечивают защиту помещений от внешних климатических факторов и воздействий, а именно проникновения атмосферных осадков и отрицательных температур.
- Причиной возникновения, выявленных в ходе обследования следов увлажнений и промерзаний в помещениях таунхауса, является несоблюдение технологии производства работ по установке и устройству оконных блоков и кровли, а также нарушения требований нормативно-технических документов, применяемых к данному виду работ.
- Качество работ по установке светопрозрачных конструкций и кровли, в ходе эксплуатации снижает долговечность объекта, может оказать значительное влияние на снижение теплофизических и изоляционных свойств ограждающих конструкций, а также на несущую способность отдельных элементов конструкций.
Необходимо провести комплекс мероприятий по безусловному устранению допущенных нарушений и недостатков выполненных работ, что потребует значительных затрат и приведет к удорожанию стоимости объекта в целом.
Все выявленные в результате экспертно-диагностического обследования дефекты и недоделки подлежат устранению в соответствии с действующими на территории РФ нормативно-техническими требованиями.
Для устранения дефектов выполненных строительных работ рекомендуем обратиться к подрядной строительной организации с целью приведения качества выполненных строительных работ в соответствие с требованиями нормативно-технических документов.
Рекомендуем Заказчику потребовать от Подрядчика на основании ст. 29 Закона РФ «О защите прав потребителей»:
Права потребителя при обнаружении недостатков выполненной работы (оказанной услуги)
«1. Потребитель при обнаружении недостатков выполненной работы (оказанной услуги) вправе по своему выбору потребовать:
— безвозмездного устранения недостатков выполненной работы (оказанной услуги);
— соответствующего уменьшения цены выполненной работы (оказанной услуги);
— безвозмездного изготовления другой вещи из однородного материала такого же качества или повторного выполнения работы. При этом потребитель обязан возвратить ранее переданную ему исполнителем вещь;
возмещения понесенных им расходов по устранению недостатков выполненной работы (оказанной услуги) своими силами или третьими лицами.
Удовлетворение требований потребителя о безвозмездном устранении недостатков, об изготовлении другой вещи или о повторном выполнении работы (оказании услуги) не освобождает исполнителя от ответственности в форме неустойки за нарушение срока окончания выполнения работы (оказания услуги).
Потребитель вправе расторгнуть договор о выполнении работы (оказании услуги) и потребовать полного возмещения убытков, если в установленный указанным договором срок недостатки выполненной работы (оказанной услуги) не устранены исполнителем. Потребитель также вправе расторгнуть договор о выполнении работы (оказании услуги), если им обнаружены существенные недостатки выполненной работы (оказанной услуги) или иные существенные отступления от условий договора.
Потребитель вправе потребовать также полного возмещения убытков, причиненных ему в связи с недостатками выполненной работы (оказанной услуги). Убытки возмещаются в сроки, установленные для удовлетворения соответствующих требований потребителя.
2. Цена выполненной работы (оказанной услуги), возвращаемая потребителю при расторжении договора о выполнении работы (оказании услуги), а также учитываемая при уменьшении цены выполненной работы (оказанной услуги), определяется в соответствии с #M12293 2 9005388 79 4294967262 413036973 3223344991 2088979590 196576391 10 2447869760пунктом 3 статьи 24#S настоящего Закона.
3. Требования, связанные с недостатками выполненной работы (оказанной услуги), могут быть предъявлены при принятии выполненной работы (оказанной услуги) или в ходе выполнения работы (оказания услуги) либо, если невозможно обнаружить недостатки при принятии выполненной работы (оказанной услуги), в течение сроков, установленных настоящим пунктом.
Потребитель вправе предъявлять требования, связанные с недостатками выполненной работы (оказанной услуги), если они обнаружены в течение гарантийного срока, а при его отсутствии в разумный срок, в пределах двух лет со дня принятия выполненной работы (оказанной услуги) или пяти лет в отношении недостатков в строении и ином недвижимом имуществе».
