Замер влажности воздуха

более
20 лет работы

Бесплатная
консультация

Допуски СРО,
аккредитации

Профессиональные
эксперты

Современные
приборы

Работаем
по всей России

Полное сопровождение
в суде

ЦЕЛЬ ПРОВЕДЕНИЯ ЭКСПЕРТИЗЫ: замеры относительной влажности воздуха и проверка надежности крепления конструкции подвесного потолка в служебных помещениях

Экспертами было произведено визуально-инструментальное обследование объекта, в соответствии с требованиями СП 13-102-2003 п.7.2 «Правила обследования несущих строительных конструкций зданий и сооружений», и ГОСТ Р 53778-2010 «Здания и сооружения. Правила обследования и мониторинга технического состояния».

Произведены замеры относительной влажности и температуры воздуха помещений, а также проведено визуально-инструментальное обследование конструкции подвесного потолка помещений.

Рис. 1. Поэтажный план помещений

Классификатор основных видов дефектов в строительстве
и промышленности строительных материалов

Критический дефект — дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации.

Критический дефект подлежит безусловному устранению до начала последующих работ или с приостановкой работ.

Значительный дефект — дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность.

Значительный дефект подлежит устранению до скрытия его последующими работами.

Дефектом является — каждое единичное отступление от проектных решений или неисполнение требований норм.

2.1. Результаты замеров относительной влажности и температуры воздуха помещений

2.1.1. Замеры относительной влажности и температуры воздуха помещений производились термометр-гигрометром (Center 315 зав. №121203949). Результаты замеров сведены в таблице №1.

Таблица №1.

№ помещения	Название помещения	Категория помещения	Площадь помещения м²	Температура воздуха в помещении ^оС	Влажность воздуха в помещении %
101	Холл	3а	50,8	22,2	31,7
102	Коридор	3в	43,0	22,0	32,4
103	Электрощитовая	3в	9,2	21,9	36,3
104	Буфет	3а	6,6	21,8	33,1
105	Операторская	2	6,0	23,8	31,8
106	Комната отдыха	1	19,0	21,6	35,5
107	Тамбур	6	8,9	22,9	34,5
108	Тамбур	6	18,2	22,9	33,7
109	Тамбур	6	5,3	22,1	31,8
110	Переговорная	2	77,6	21,6	28,6
111	Рабочий зал (ЦУСС)	2	168,7	22,5	32,7
113	Серверная	3в	33,7	21,6	37,1
114	Тех. помещение	6	7,7	21,3	42,6
115	Электрощитовая	3в	20,7	20,8	39,6
116	Венткамера	3в	19,4	20,9	38,2
117	Подсобное пом.	6	1,9	22,2	36,5
118	Холл	3а	16,1	22,3	34,5
119	Инвентарная	6	2,0	23,2	44,8
120	Туалет	6	2,8	22,1	32,5
121	Туалет	6	2,8	21,9	35,4
122	Комната отдыха	1	36,7	22,1	31,7
127	Подсобное пом.	6	2,5	23,2	30,5
А	Туалет-душевая	6	9,9	22,3	38,2
Б	—	6	—	22,9	40,6
В	—	6	—	22,7	39,6
Г	Душевая	душевая	—	23,1	42,5
Д	Душевая	душевая	—	23,2	39,7
Е	Туалет-душевая	6	9,8	23,1	38,8
Ж	Душевая	душевая	—	23,4	37,6
З	Душевая	душевая	—	23,4	37,6
И	—	6	—	23,4	37,9
К	—	6	—	23,3	37,5

Примечание: При проведении замеров кондиционеры в помещениях 109; 110; 120; 121 не работали, а в помещении 105; 111 работали не постоянно.

2.1.5. Согласно ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях, п.3 и табл. 3 по классификаций помещений и нормированию микроклимата в помещениях имеем:

3 Классификация помещений

В настоящем стандарте принята следующая классификация помещений общественного и административного назначения:

— помещения 1-й категории: помещения, в которых люди в положении лежа или сидя находятся в состоянии покоя и отдыха;

— помещения 2-й категории: помещения, в которых люди заняты умственным трудом, учебой;

— помещения 3а категории: помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении сидя без уличной одежды;

— помещения 3б категории: помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении сидя в уличной одежде;

— помещения 3в категории: помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении стоя без уличной одежды;

— помещения 4-й категории: помещения для занятий подвижными видами спорта;

— помещения 5-й категории: помещения, в которых люди находятся в полураздетом виде (раздевалки, процедурные кабинеты, кабинеты врачей и т.п.);

— помещения 6-й категории: помещения, с временным пребыванием людей (вестибюли, гардеробные, коридоры, лестницы, санузлы, курительные, кладовые).

Таблица 3


Период года	Наименование помещения или категория	Температура воздуха, °С		Резуль- тирующая температура, °С		Относительная влажность, %		Скорость движения воздуха, м/с
		опти- маль- ная	допус- тимая	опти- маль- ная	допус тимая	опти- мальная	допусти -мая, не более	опти- мальная, не более	допусти -мая, не более
Холод- ный	1	20-22	18-24	19-20	17-23	45-30	60	0,2	0,3
	2	19-21	18-23	18-20	17-22	45-30	60	0,2	0,3
	3а	20-21	19-23	19-20	19-22	45-30	60	0,2	0,3
	3б	14-16	12-17	13-15	13-16	45-30	60	0,3	0,5
	3в	18-20	16-22	17-20	15-21	45-30	60	0,2	0,3
	4	17-19	15-21	16-18	14-20	45-30	60	0,2	0,3
	5	20-22	20-24	19-21	19-23	45-30	60	0,15	0,2
	6	16-18	14-20	15-17	13-19	Не норми- руется	Не норми- руется	Не норми- руется	Не норми- руется
	Ванные, душевые	24-26	18-28	23-25	17-27	Не норми- руется	Не норми- руется	0,15	0,2
Теплый	Помещения с постоянным пребыванием людей	23-25	18-28	22-24	19-27	60-30	65	0,15	0,25

2.1.5. По результатам замеров средние значения температуры и относительной влажности воздуха в помещениях согласно ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях» для холодного периода года (среднесуточная температура наружного воздуха до 8^оС) находятся в следующих пределах (см. таблица 2):

Таблица №2

№№ помещений	Температура воздуха в помещениях	Относительная влажность воздуха в помещениях
Г; Д; Ж; З	оптимальная	—
101; 102; 103; 104; 106; 110; 113; 115; 116;118; 122; А; Е	допустимая	—
105; 107; 108;109; 111; 114; 117; 119; 120; 121; 127; Б; В; И; К	больше допустимого	—
101; 102; 103; 104; 105; 106; 111; 113; 115; 116; 118; 122	—	оптимальная
110	—	менее оптимальной
107; 108; 109; 114; 117; 119; 120; 121; 127; А; Б; В; Г; Д; Е; Ж; З; И; К	—	не нормируется

2.2. Результаты визуально-инструментального обследования конструкции подвесного потолка помещений

С целью определения надежности крепления произведен визуально-инструментальный контроль конструкций подвесного потолка помещений. Обнаруженные дефекты зафиксированы на фотографиях (см.приложение 1). Экспертизой установлено:

2.2.1. Почти во всех помещениях выполнены подвесные потолки. По типу исполнения они в разных помещениях, разные (см. табл. 4).

Таблица №3

№№ помещений	Тип подвесного потолка	Наличие дефектов и краткое описание
103; 104; 105; 107; 113; 118;119; 122; 127; А; Б; В; Г; Д; Е; Ж; З	Армстронг	Дефекты крепления подвесок
101; 102; 106; 108; 110; 111	Гипсокартон	Дефекты крепления подвесок и «крабов»
109; 120; 121	Реечный	—
114; 115; 116; 117	Отсутствует	—

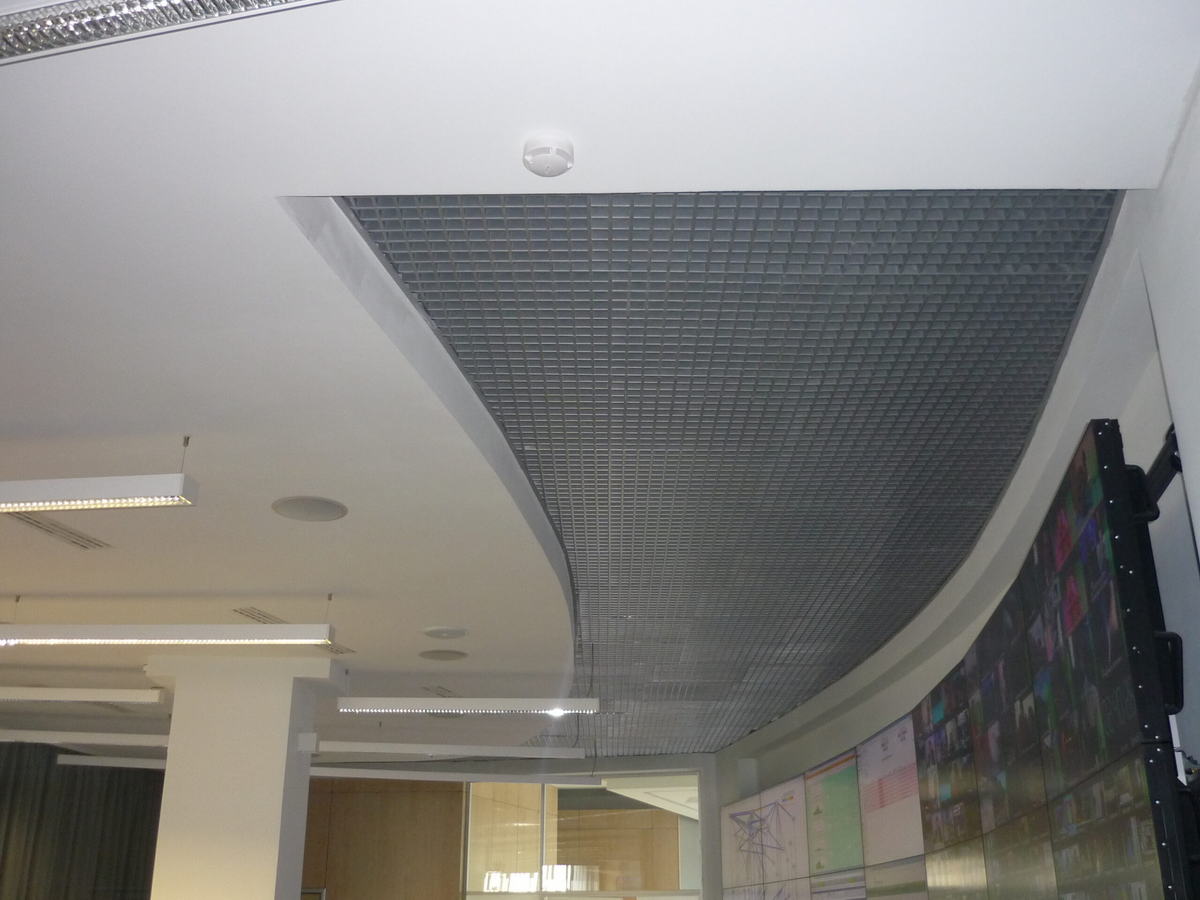

2.2.2. Потолки из гипсокартона выполнены на двух или трех уровнях согласно ВСН 28-95 Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами. На них оставлены специальные смотровые люки размером 600х600мм для обслуживания кабельного и вентиляционного оборудования согласно ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 11.4.11 (см. пр. 1 фото №5; 6);

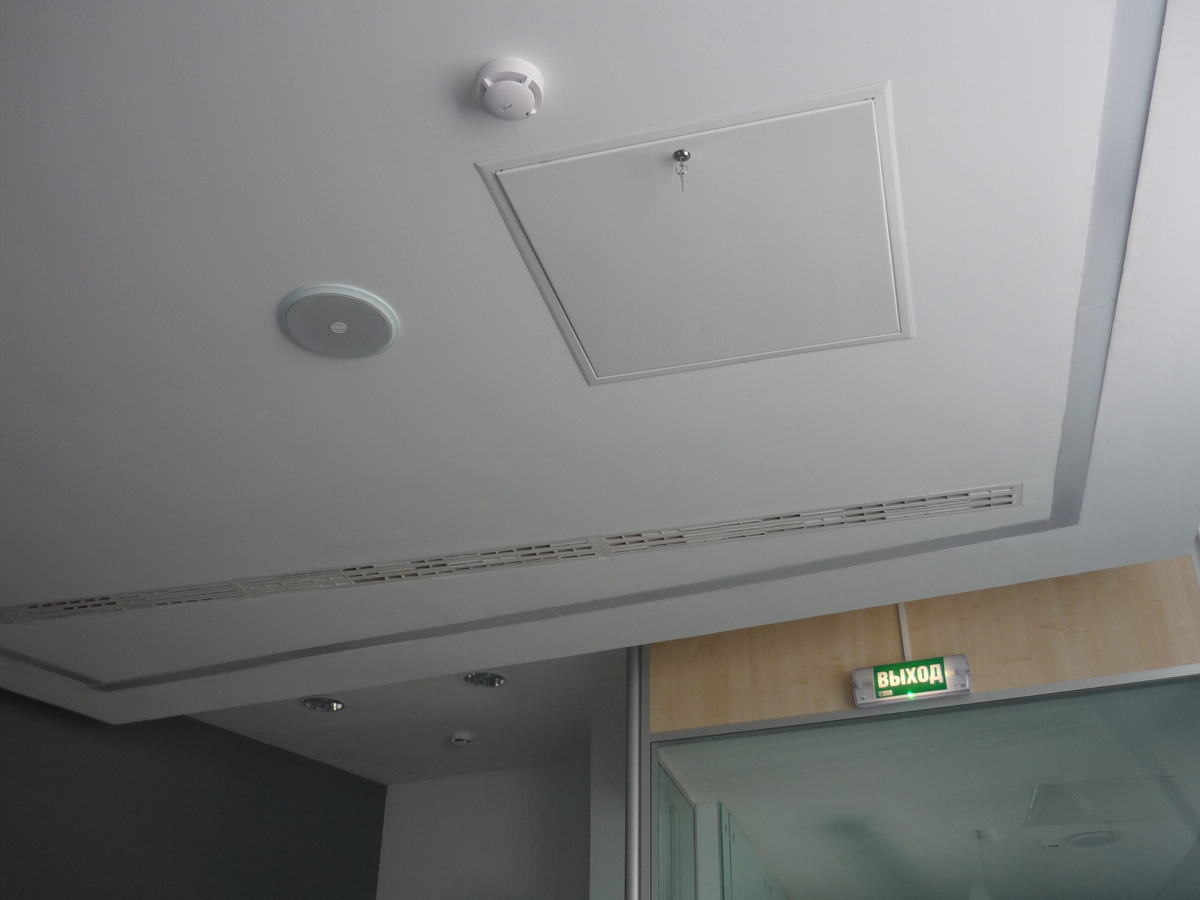

11.4.11. Для проведения профилактических осмотров в период эксплуатации в плоскости потолка должны быть предусмотрены лючки, которые устанавливаются по конкретному проекту (PC 55301-48) и позволяют осуществлять контроль состояния инженерных коммуникаций, скрытых подвесным потолком.

2.2.3. Согласно замерам, потолки из гипсокартона местами вместо положенных 2-х слоев имеют толщину 3-4 слоя или до 36мм, что создает дополнительную нагрузку на несущую конструкцию потолка (см. пр.1 фото №7), что является нарушением ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 3.3;

3.3. Допустимый относительный прогиб для сборных подвесных потолков допускается не более 1/250 пролета. Конструкции потолков рассчитаны только на собственный вес и исключают возможность дополнительных монтажных нагрузок.

2.2.4. За конструкцию подвесного потолка висят легкие светильники, что хоть и является нарушением ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 3.5, но не добавляет большую нагрузку (см. пр.1 фото №3: 5; 8);

3.5. Крепление инженерных коммуникаций, вентиляционных коробов, трубопроводов и светильников к перекрытию должно выполняться на отдельных подвесках, не связанных с подвесками крепления подвесных потолков.

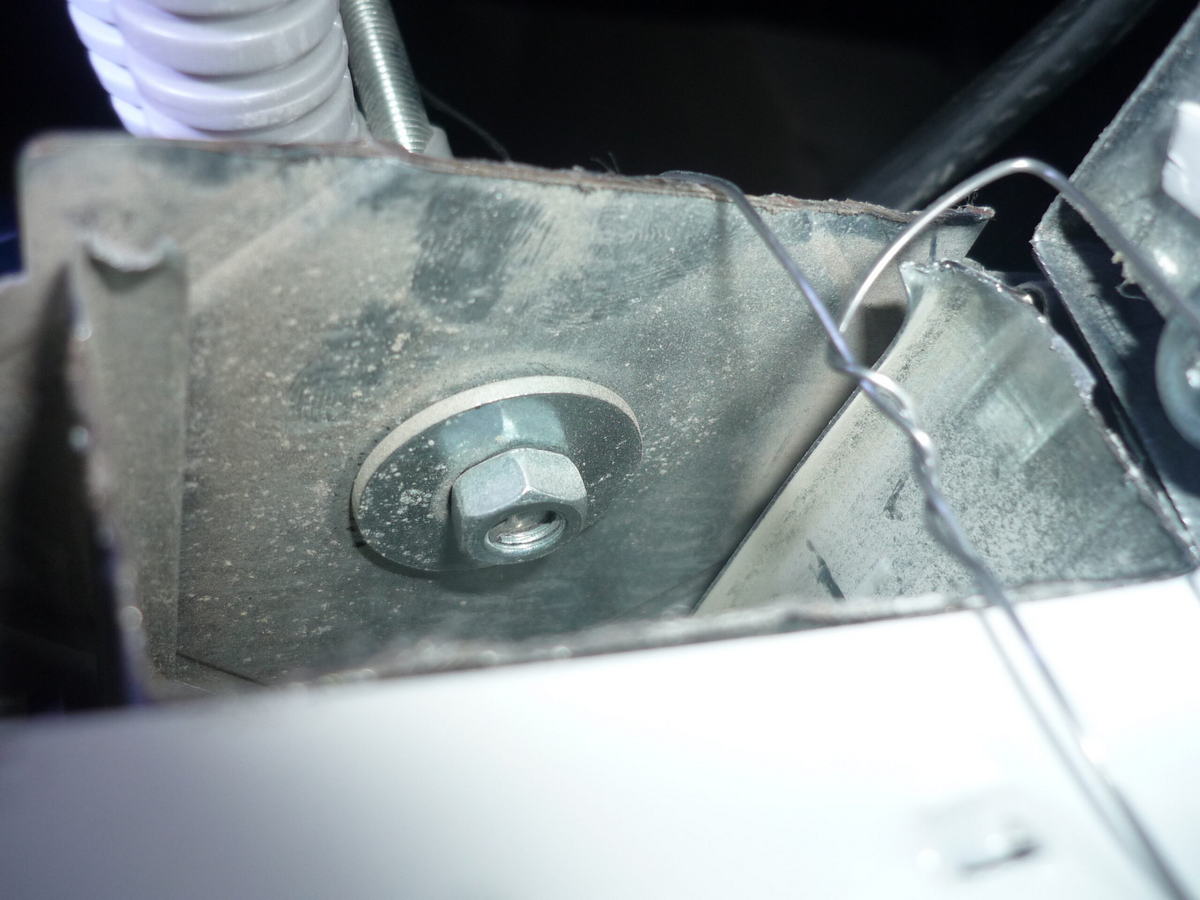

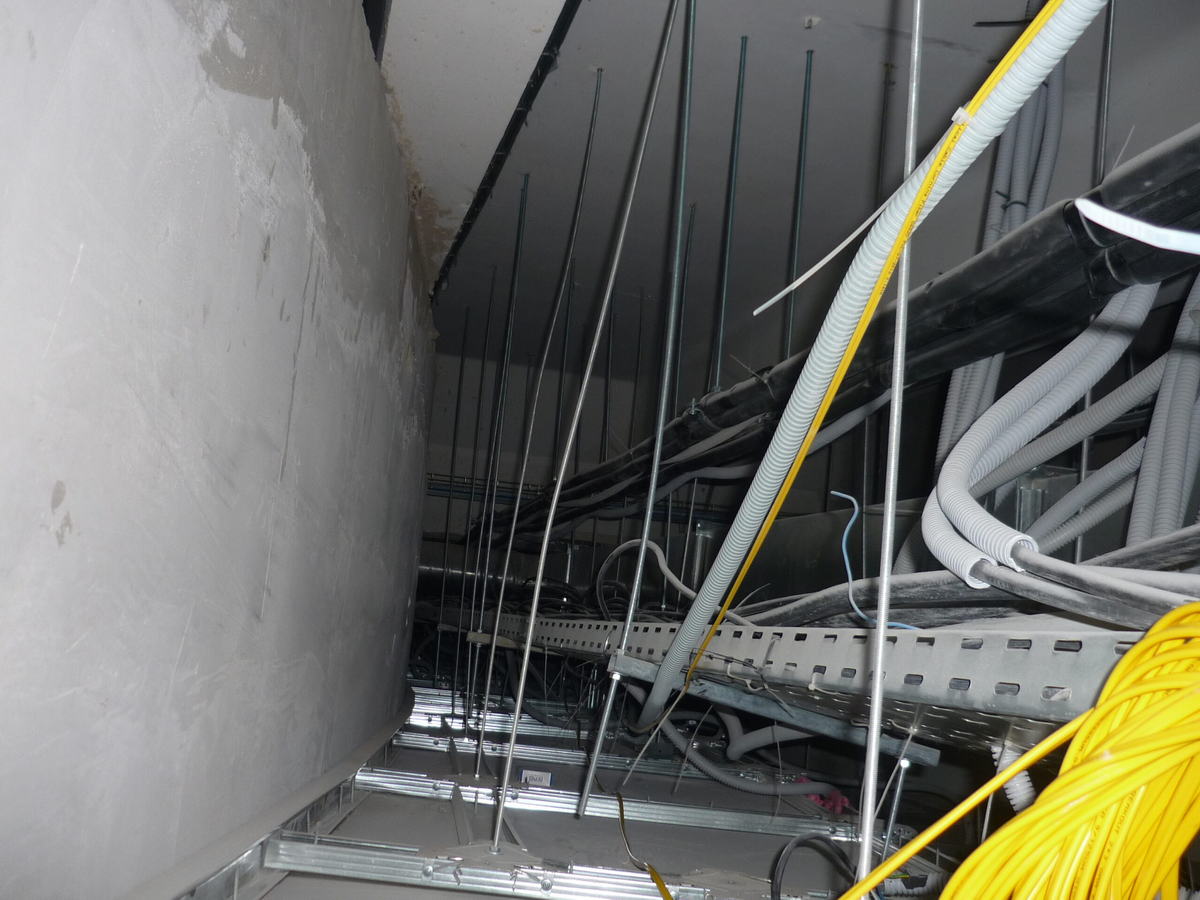

2.2.5. Система подвесного потолка из гипсокартона имеет подвески из стальных стержней шпилек М8 и М6 имеющих длину примерно 1,2м. Верхний конец шпилек вкручен в латунные или стальные цанги в ж/б перекрытии, а нижний конец при помощи гаек присоединен к поддерживающим крестообразным соединительным деталям «крабам» (см. пр. 1 фото №9; 10). Такая конструкция подвесок, отличающаяся от стандартных подвесок из перфорированной полосы, видимо, применены по причине необходимости подвешивания на большом расстоянии от потолка (1,2м). Данное обстоятельство соответствует ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 2.11; 2.12; 2.13, и никак не ухудшает их несущую способность:

2.11. Элементы каркаса подвесного потолка к основным конструкциям зданий крепят с помощью подвесок, которые с одной стороны имеют узлы и детали крепления к перекрытиям, а с другой — к каркасу.

2.12. Подвески в зависимости от условий эксплуатации подвесного потолка и с учетом его жесткости подразделяют на два вида: гибкие и жесткие. Подвески состоят из двух частей и устройства для регулирования высоты, обеспечивающего установку каркаса на заданной отметке.

2.13. Гибкие подвески выполняют из оцинкованной стальной проволоки диаметром 2,5-3 мм, стальных лент толщиной 0,6-0,8 мм, а жесткие – из круглых стержней диаметром 5-12 мм, полос толщиной 2-4 мм, уголковых и других профилей.

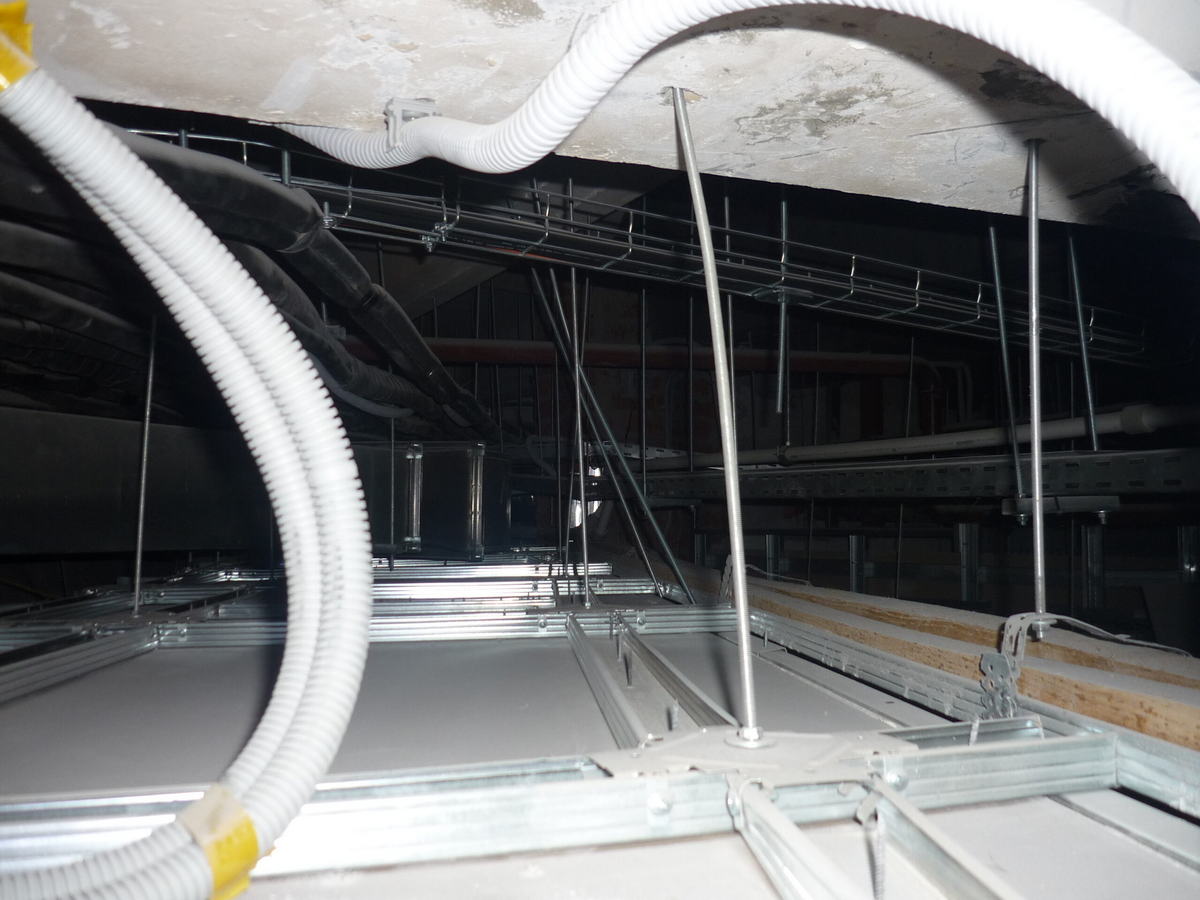

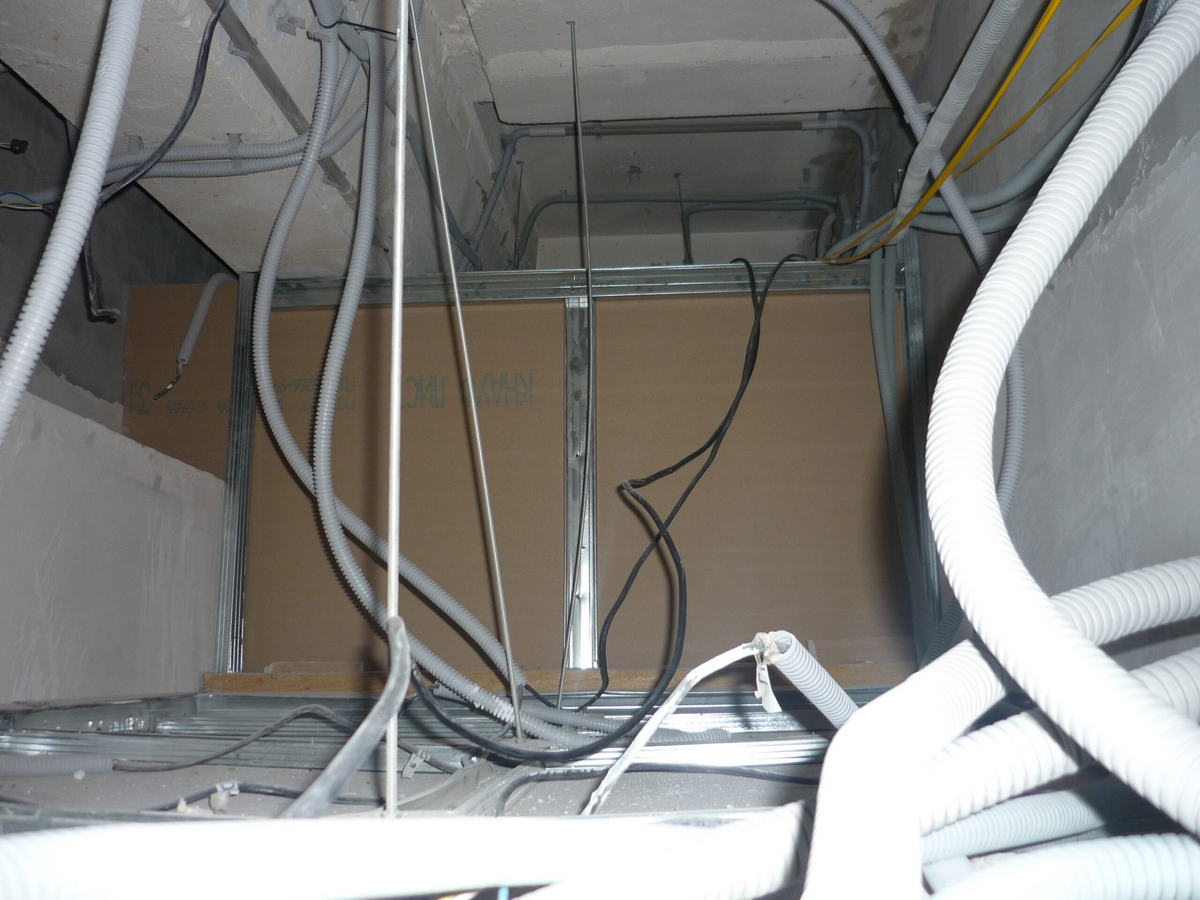

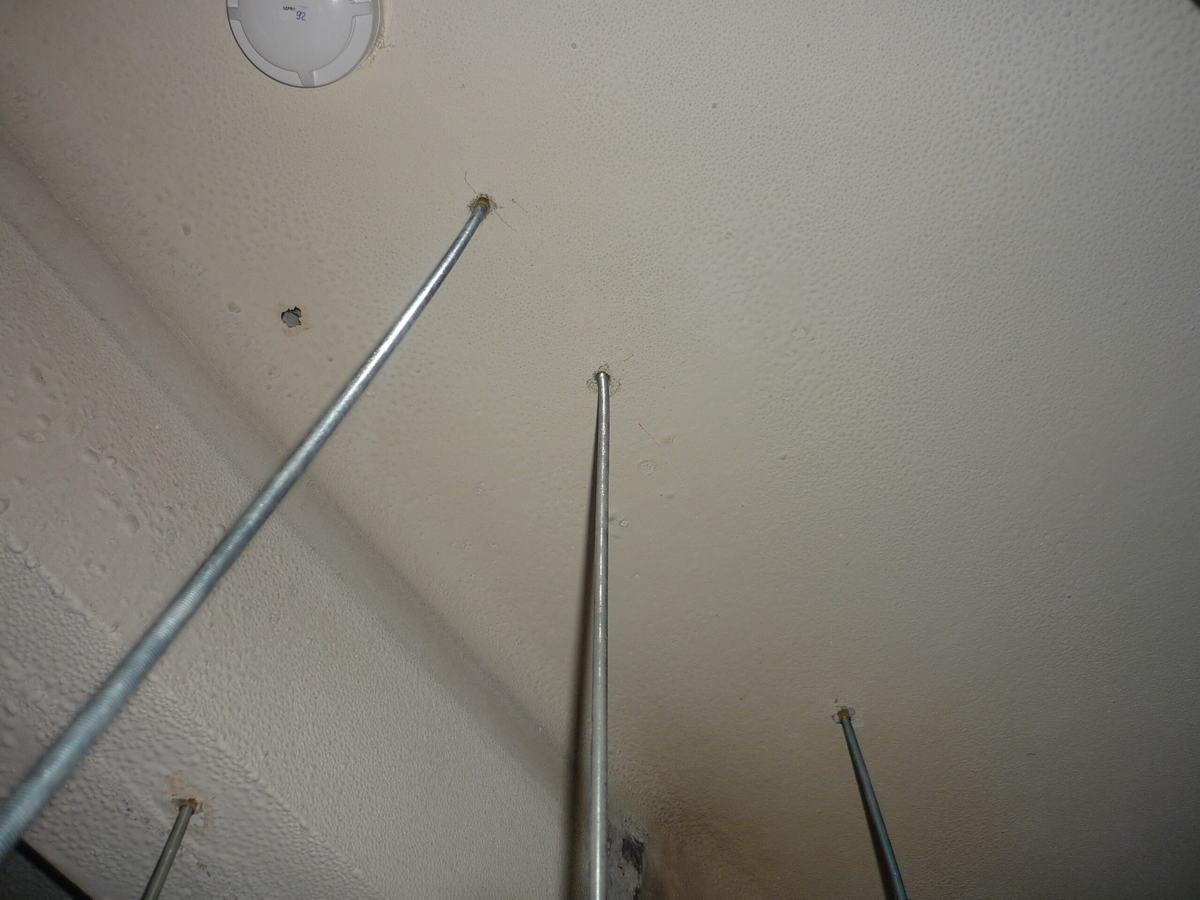

2.2.6. Обнаружены подвески, не имеющие вертикальное положение (см. пр.1 фото №11; 12; 13). При наклонном положении подвесок создаются дополнительные внутренние напряжения в несущей конструкции и крепежных изделиях, которые могут привести нежелательным деформациям. Кривые подвески свидетельствуют об отсутствии их натяжении, они фактически не воспринимают никакую нагрузку. Вся нагрузка соответственно переходит на соседние подвески, создав в них перенапряжение;

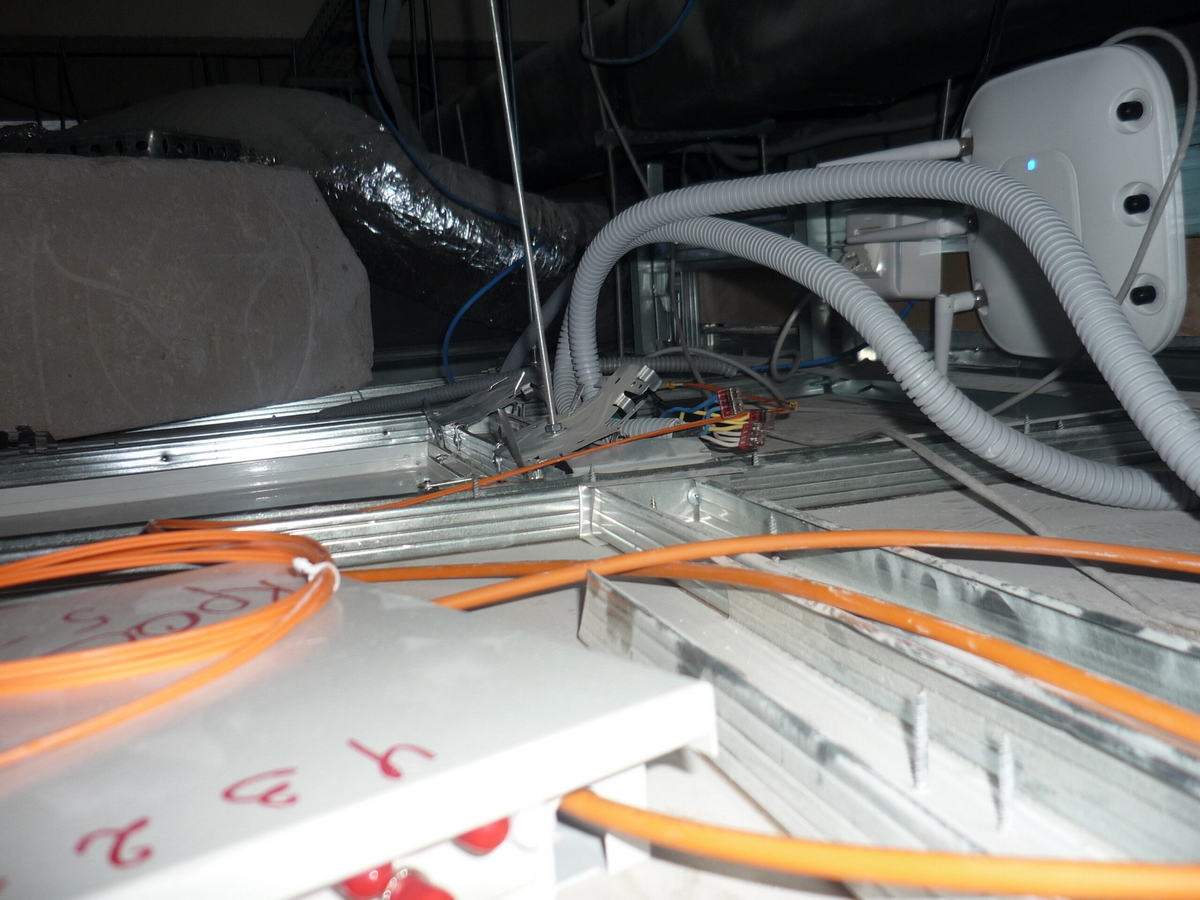

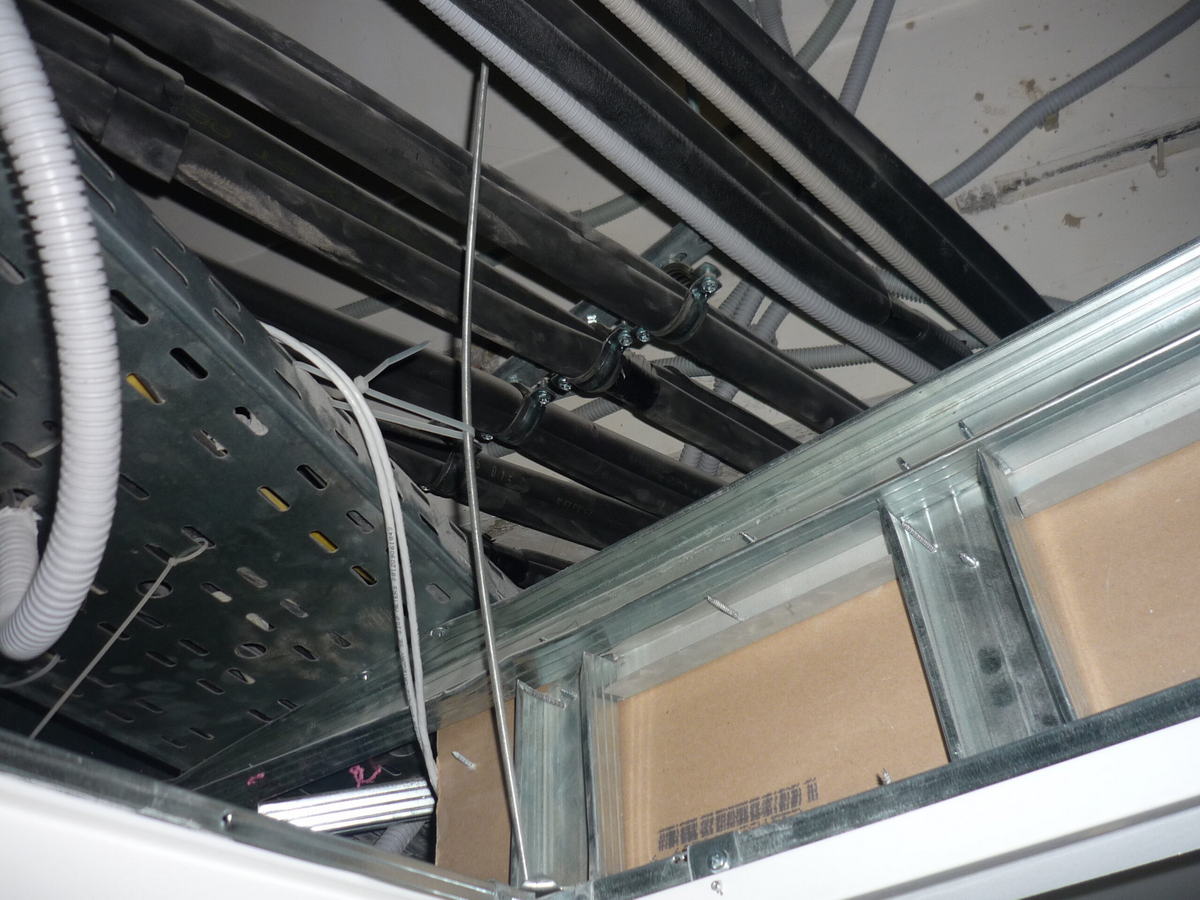

2.2.7. Обнаружена подвеска, которая гибкой связью связана с кабельным лотком, что является нарушением ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 3.5 (см. пр.1 фото №14);

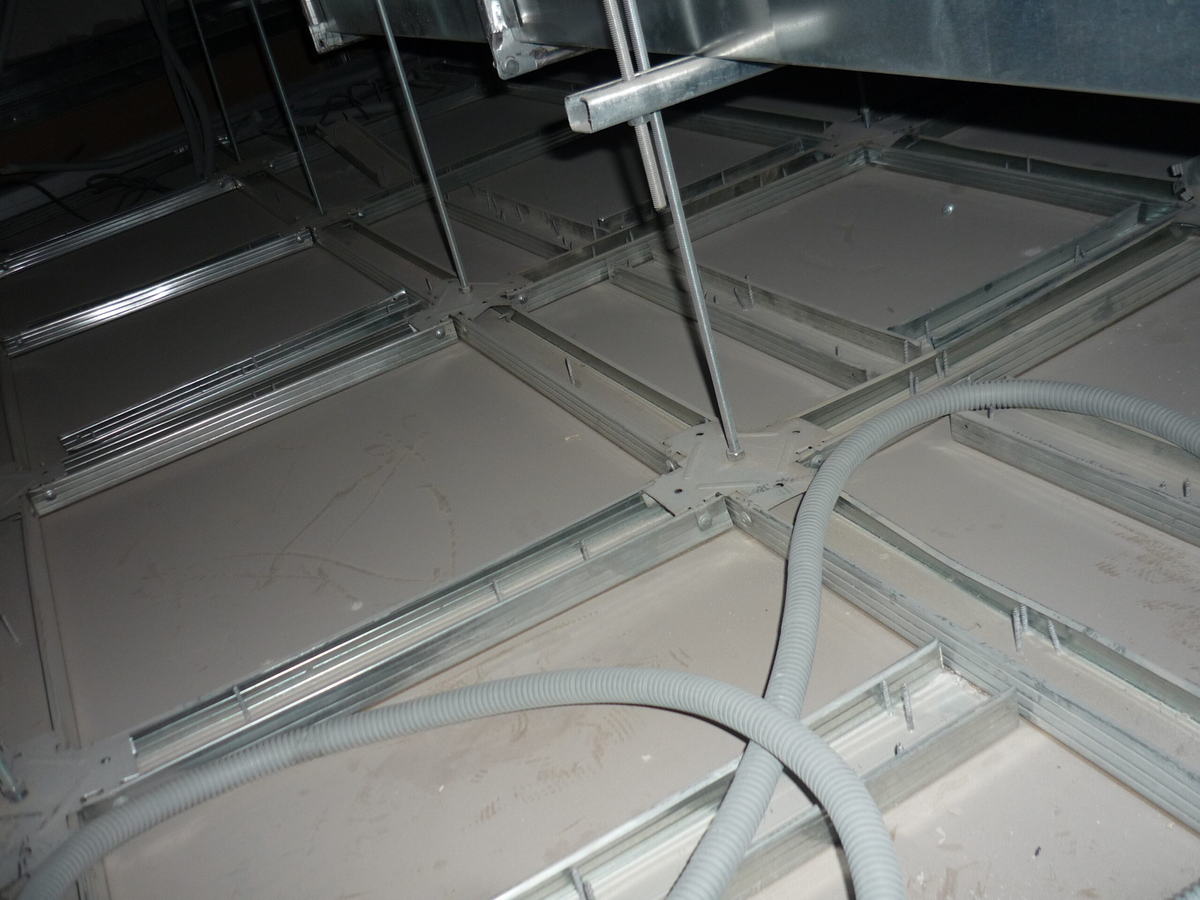

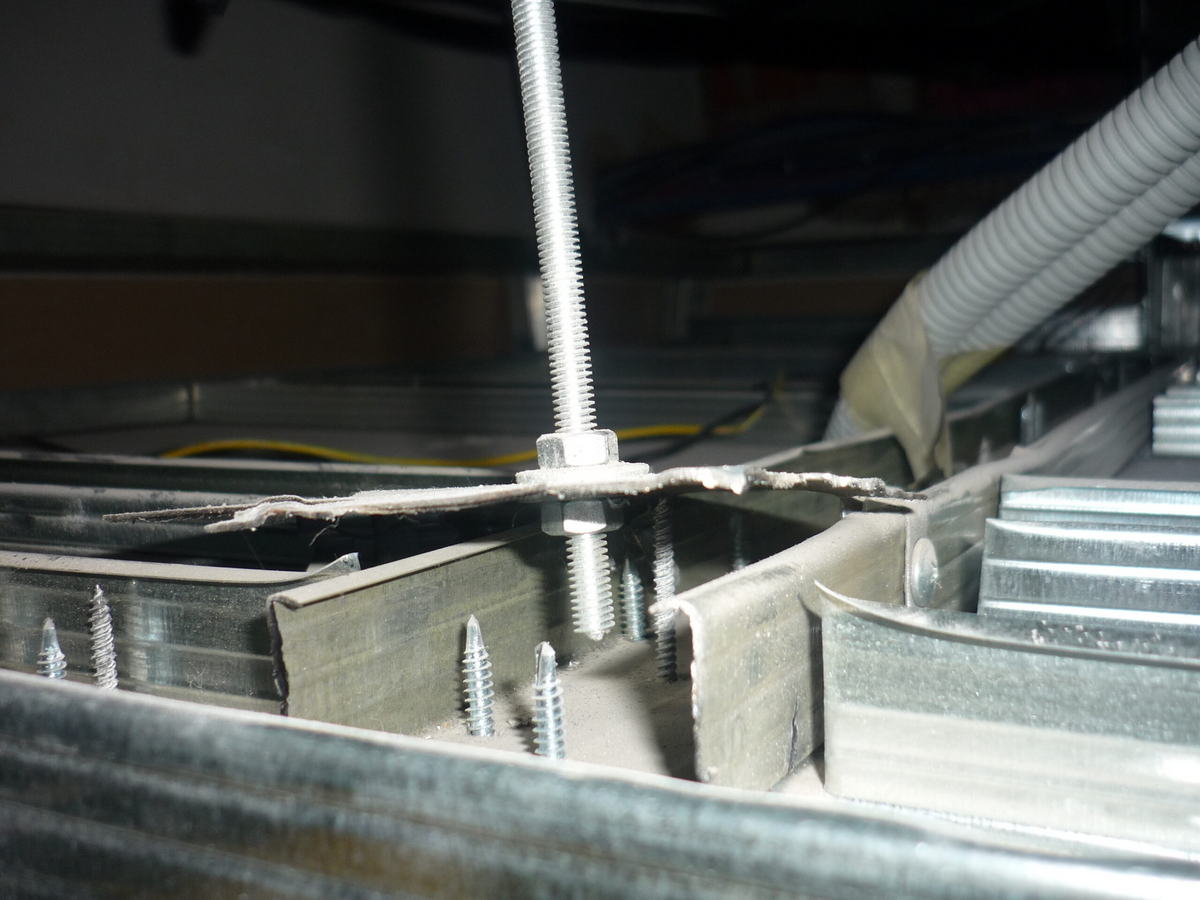

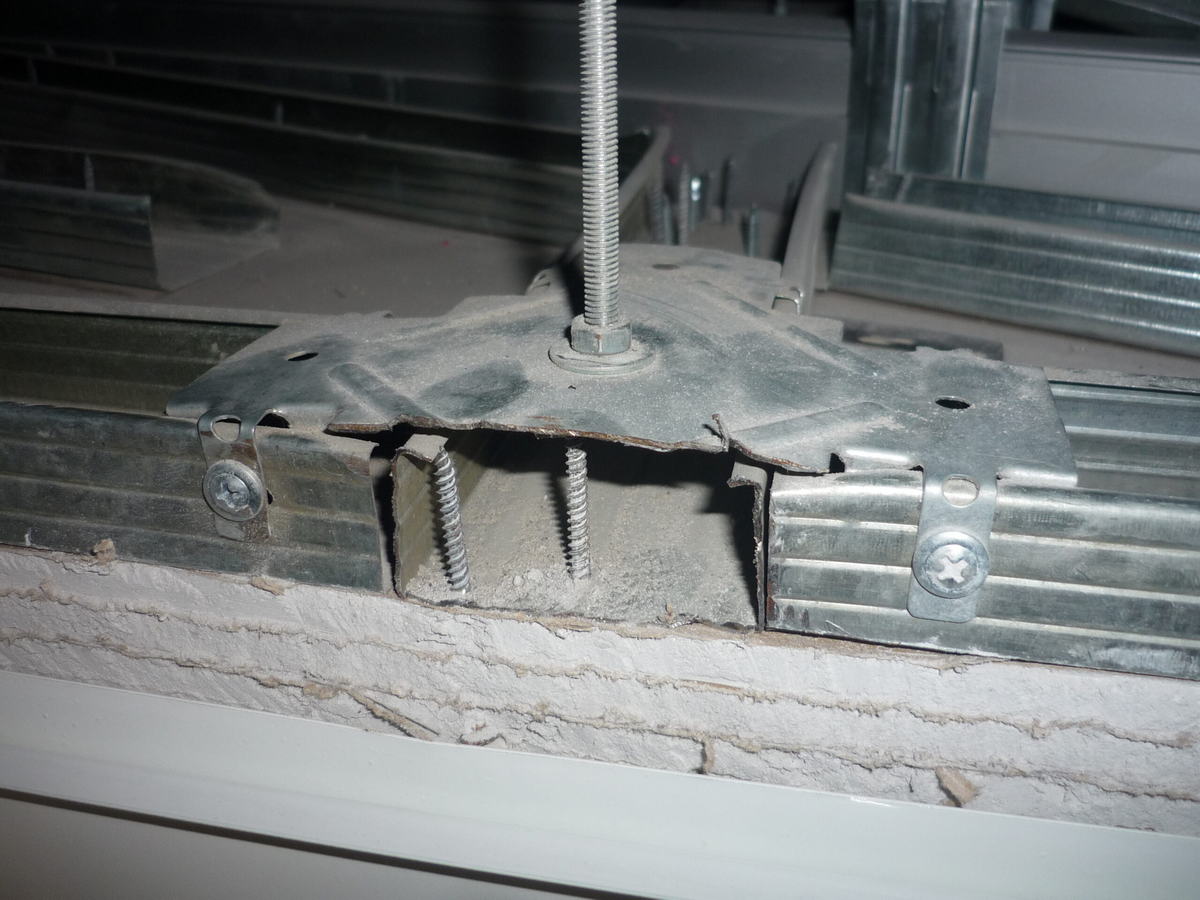

2.2.8. Обнаружены участки, где соединяющие детали «крабы» на половину оторваны от несущего каркаса (см. пр.1 фото №15; 16; 17) что является нарушением ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 2.11;

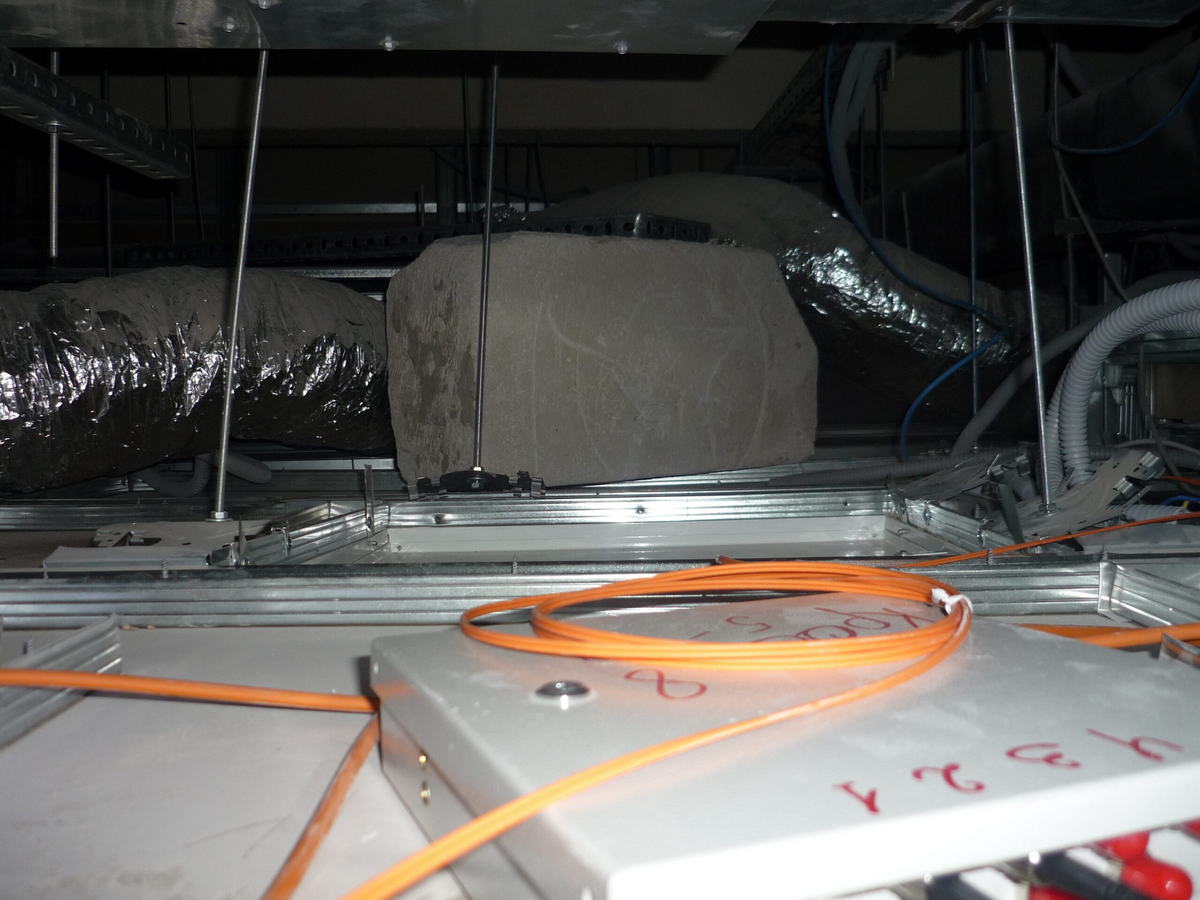

2.2.9. В помещении переговорной на подвесном потолке не понятно, с какой целью лежит газосиликатный блок размерами 600х300х200мм (см. пр.1 фото №18), что является нарушением ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 3.3;

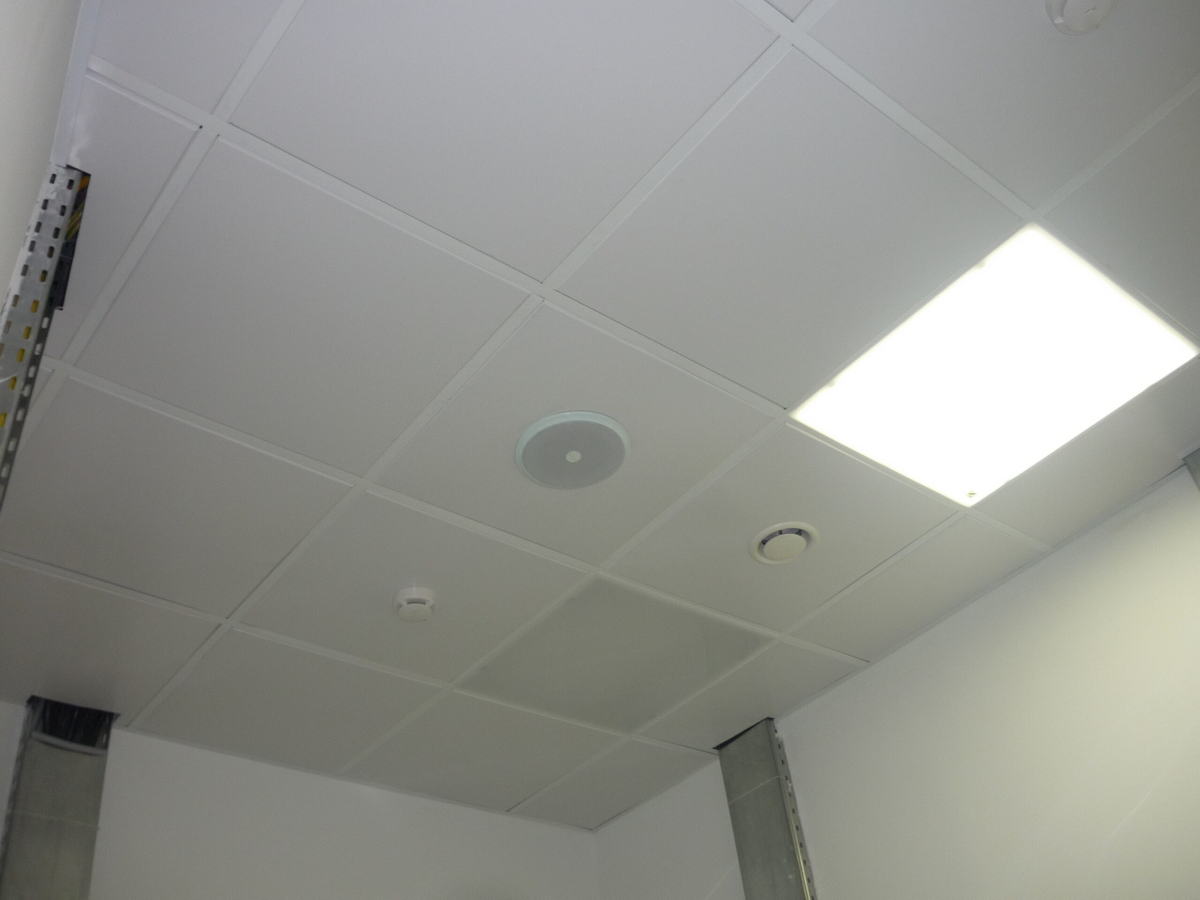

2.2.10. Потолки системы «Армстронг» одноуровневые и в основном выполнены согласно ВСН 28-95 Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами;

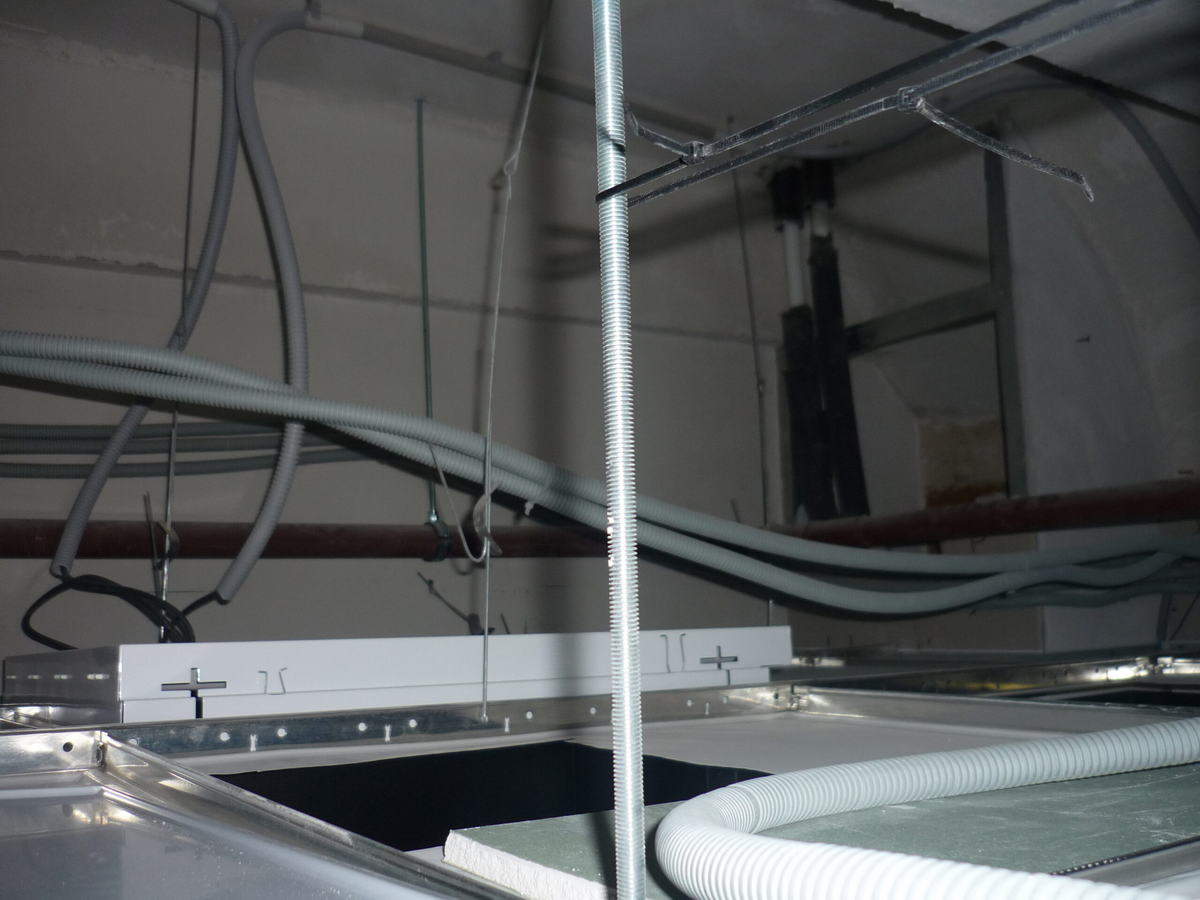

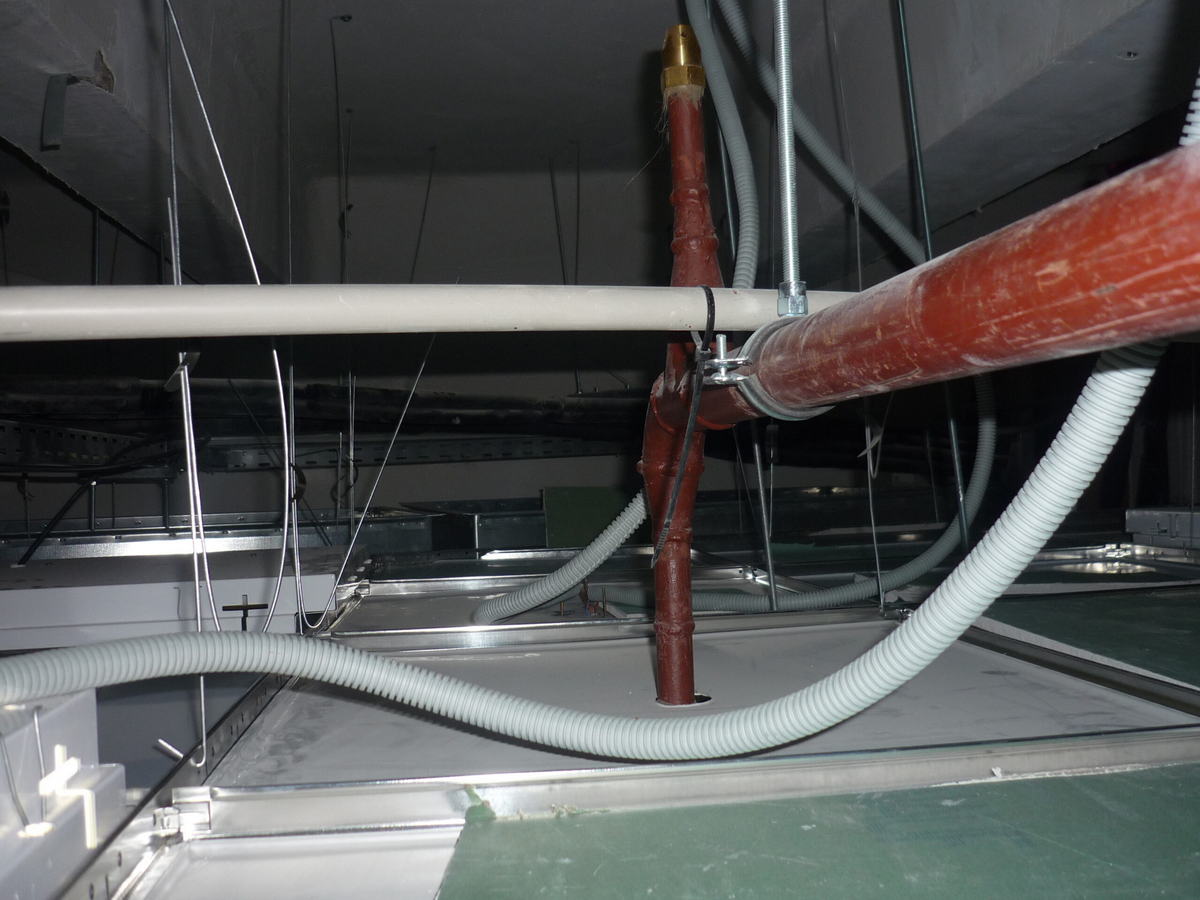

2.2.11. Обнаружены подвески, не имеющие вертикальное положение (см. пр.1 фото №19; 20; 21). Кривые подвески свидетельствуют об отсутствии их натяжении, они фактически не воспринимают никакую нагрузку и как с подвесным потолком из гипсокартона, вся нагрузка переходит на соседние подвески, создав в них перенапряжение;

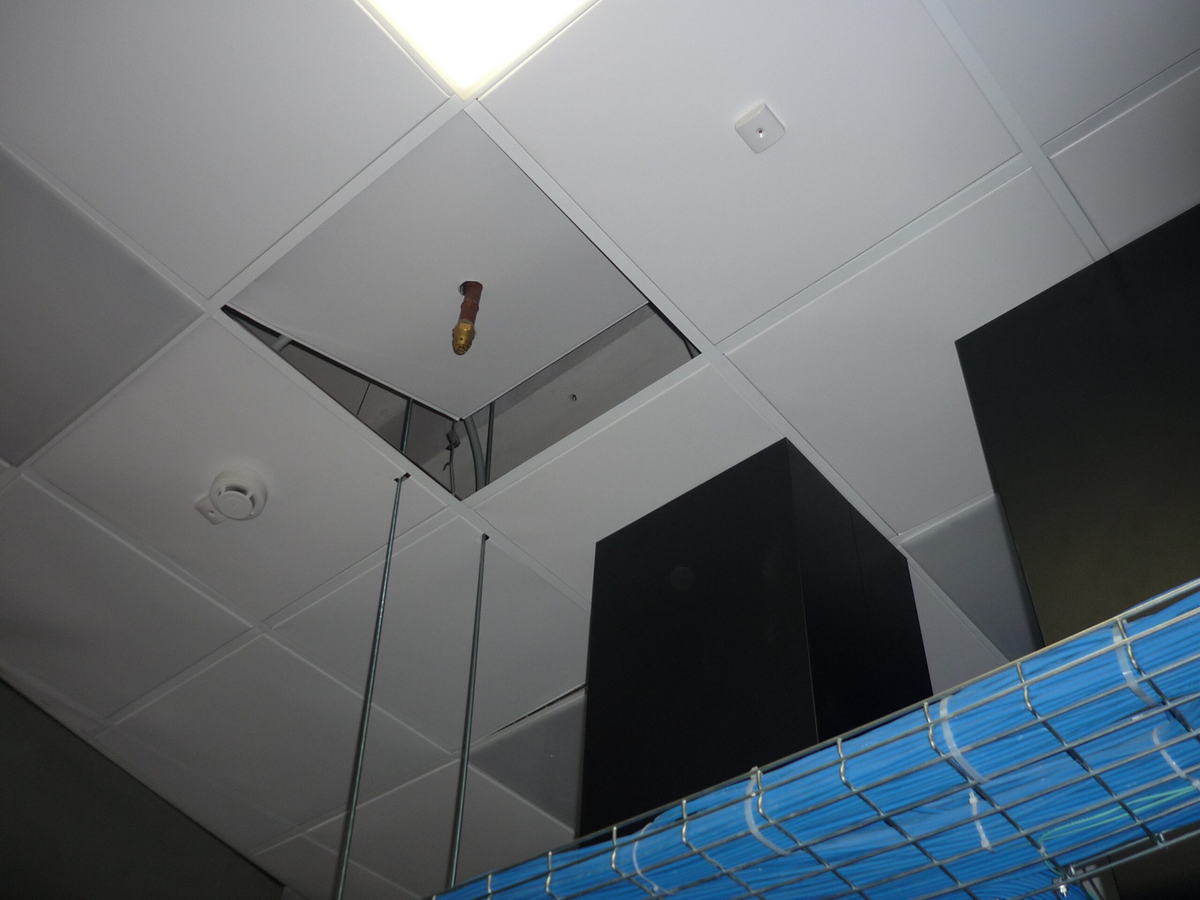

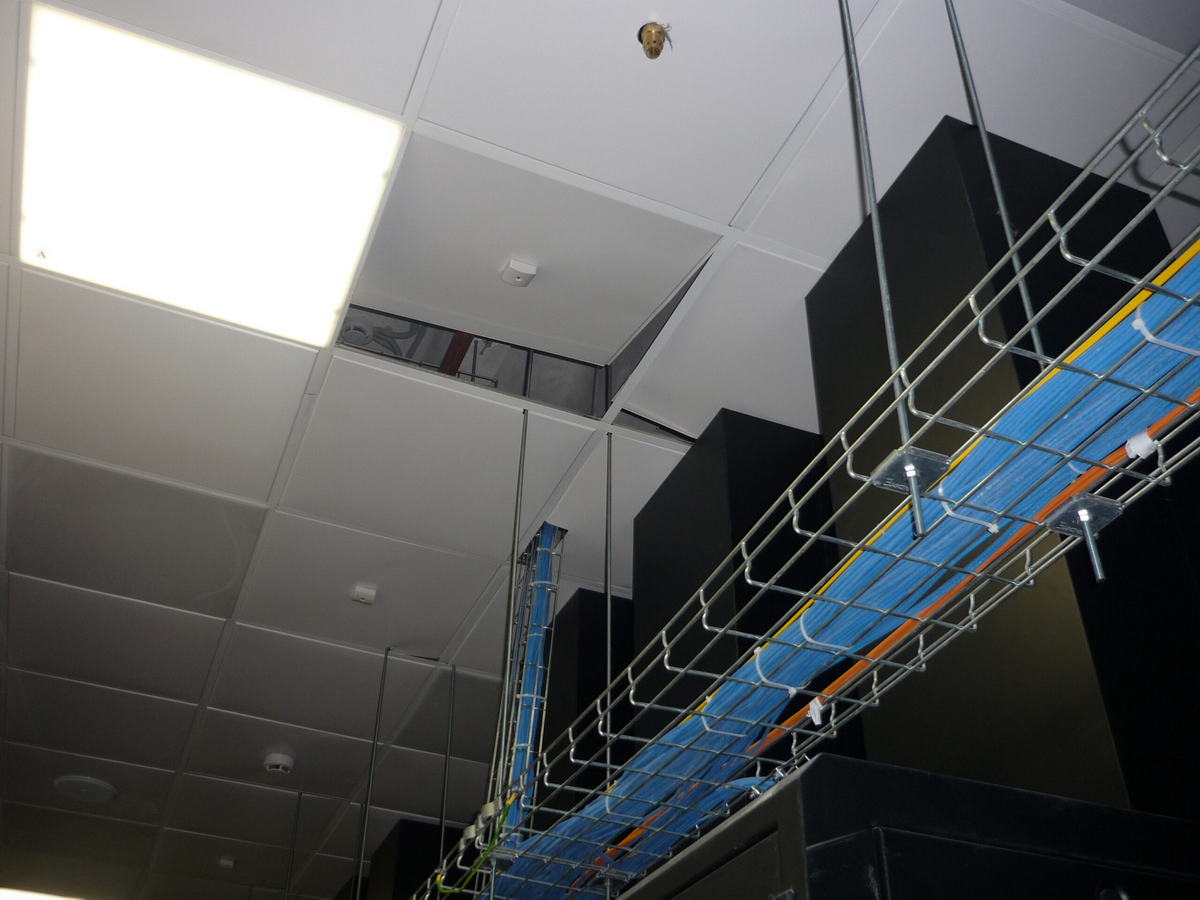

2.2.12. В помещении серверной панели потолка, выполненные из алюминиевых листов, самопроизвольно открываются под воздействием потока воздуха вентиляции технологического оборудования (см. пр.1 фото №22; 23). По заверениям сотрудников, именно в этом помещении произошло частичное обрушение подвесного потолка. Под постоянным воздействием интенсивного потока воздуха от работы системы вентиляции действительно может привести к расслаблению подвесной конструкции потолка и не исключаются дальнейшие местные провисания и разрушения подвесного потолка. Вероятно, что конструкция подвесного потолка помещения спроектирована несоответствующая для данной вентиляционной системы с нарушением ВСН 28-95 «Инструкция по технологии монтажа и отделке подвесных потолков индустриальными методами», п. 2.2.

2.2. Лицевые декоративно-отделочные элементы определяются проектом в соответствии с архитектурным замыслом и функциональными требованиями с учетом назначения помещений, и температурно-влажностными условиями.

Параллельно произведенным работам по замеру температуры и относительной влажности воздуха в помещениях и проверки надежности крепления конструкции подвесного потолка, экспертами произведен визуальный осмотр качества отделочных работ, в результате чего видимых отклонений и нарушений не обнаружено.

3. Выводы

3.1. По результатам экспертизы замеров относительной влажности воздуха в служебных помещениях и проверки надежности крепления конструкции подвесного потолка по адресу: г. Москва, ул. Дубовая роща, дом 25, корпус 2, установлено:

3.1.1. В основном температура и относительная влажность воздуха в служебных помещениях находятся в пределах оптимального или допустимого согласно ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях (смотри пункт 2.1.5 настоящего документа);

3.1.2. В помещениях105; 107; 108;109; 111; 114; 117; 119; 120; 121; 127; А; Б; В; Е температура воздуха больше допустимого согласно ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях (смотри пункт 2.1.5 настоящего документа);

3.1.3. В помещениях 110; 111 относительная влажность воздуха менее оптимальной (смотри пункт 2.1.5 настоящего документа);

3.1.4. Дефекты, приведенные в пункте 2.2.3; 2.2.4; 2.2.6; 2.2.7; 2.2.8; 2.2.9; 2.2.10; 2.2.11 и 2.2.12 настоящего документа оцениваются как значительный дефект, и подлежат безусловному устранению, поскольку они привели конструкцию подвесного потолка в ограниченно работоспособное состояние. Согласно СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений»:

Ограниченно работоспособное состояние — категория технического состояния конструкций, при которой имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации.

3.1.5. Рекомендуется перепроектировать подвесной потолок помещения серверной, с учетом интенсивного потока воздуха от работы системы вентиляции;

3.1.6. Согласно визуальному осмотру видимых отклонений и нарушений в качестве выполнения отделочных работ не обнаружено.
